图形详解斗拱

古建筑的⽃拱、⽃⼝与模数，你会算了吗10张图表看懂⽃拱模数获取⽂物保护⼯程专业⼈员资格考试最新信息⼩测试1.《营造法式》规定拱的基本类型包括哪五种：2. 宋代⼤⽊作梁类型包括哪四种：答案在⽂末题⽬只是针对⼤纲内容的知识性测试，不代表考试难度和题型。

在之前的推送中，为⼤家介绍过了⽃拱和榫卯的发展历程、宋式清式和南⽅建筑⽃拱的区别和⽃拱的组成等问题，本期推送就为⼤家介绍⽃拱的模数与⽃⼝制。

清式⽃拱平⾝科各部位名称01⽃拱与材分⽃⼝模数制是宋代材分模数制基础上发展⽽来的，⽃⼝虽然指⽃上的栱的厚度，但并不具有“⾯积”单位性质，不直接表达材料截⾯、截⾯规模，即必须引⼊另⼀套体系——材分制。

清代⼯程做法以材厚为基准单材：厚10分，⾼14分（厚⾼⽐1：1· 4）⾜材：厚10分，⾼20分（厚⾼⽐1：2 ）⼀般认为宋代《营造法式》的⾜材⼴ = 单材⼴ + 栔⼴ = 21（分）。

⽽清代⽃⼝材分制中的单材⼴（⾼）减去⼀分，使⾜材厚⾼⽐为整数，便于估算。

⽃⼝以 5 分（ 0·05尺）进率递增；（清营造尺 = 0·32 ⽶）⽃⼝材分制并没有说明各类材的适⽤范围。

使⽤中，⼀、⼆、三等材未见使⽤过。

城楼等⾼⼤建筑物，⽤四、五等材，⼀般重要建筑多为七、⼋等材，如太和殿仅⽤七等材，⼤部分建筑多⽤九等材。

⼗⼀等材⽤于藻井等内装修。

福州华林寺⼤殿⽃拱02⽃拱与⽃⼝平⾝科⽃栱正⽴⾯清《⼯程做法》以平⾝科的⽃⼝（⼝数、⼝分）为基本模度⼯程做法中，依所处位置，⽃栱可分为平⾝科、柱头科、⾓科各个由翘或昂出踩的⽃栱中，可以没有翘，但必须要有昂。

翘昂⽃科应⽤最⼴，⼀般都有⽠拱、万拱依出踩多少⼜进⼀步分为：⽃⼝单昂、⽃⼝重昂、单翘单昂、单翘重昂、重翘重昂，踩数也从3踩到9踩不等，少数牌楼⽃栱也有11踩的。

在得出⽃栱的尺⼨后，就可以根据不同建筑的⽃栱攒数计算开间尺⼨和屋顶举折尺⼨⼯程做法对梁柱等各个构件尺⼨的规定也以⽃⼝为单位计算九檩单檐庑殿周围廊建筑开间尺⼨各式建筑屋顶举折尺⼨例如：九檩单檐庑殿周围廊，单翘重昂⽃科，⽃⼝⼆⼨五分⼤⽊作法的檐柱⾼檐柱净⾼ = 定⾼ –⽃科⾼ - 平板枋⾼即：檐柱净⾼ = 0· 25 * 70 – 0·25* 11·2 - 0·25* 2 = 14·2 （尺）或 70 –11·2 – 2 = 56·8 ⽃⼝0· 25* 56·8 = 14· 2 （尺）故宫武英殿平⾝科⽃拱03内檐⽃拱在⼀些⾼⼤多层的建筑或⾼等级建筑中，内檐也常常⽤到⽃栱如只安装迎⾯半攒的内⾥品字科⽃栱因端头不做昂嘴，形状如倒置的品字形⽽得名另外，还可见到置于梁和随梁间的隔架科⽃栱隔架科即在荷花墩和内檐雀替之间⽤⽃栱承托形成⼯字型的稳定构造奉先殿内檐⽃栱。

古建常識：斗拱（鋪作）【圖文】山西陵川二仙庙（宋构）正殿斗栱：五铺作单抄单下昂梁思成《中国建筑的结构体系》中斗栱示意图斗拱在宋代被称为铺作，它是中国木构架建筑中最富有特色的结构构件，因其重要的作用，故而成为我国建筑学会的会徽。

斗拱位于立柱和横梁交接处，由水平放置的方形斗、升和矩形的栱以及斜置的昂组成，是建筑屋顶和屋身立面上的过渡。

一组斗栱又可与另一组斗栱组合，层层迭迭，形成庞大的建筑构架。

其功能是可将屋顶的重量平均分散在柱上，也可用来挑出屋顶的屋檐，使屋顶线条成曲线，减轻沉重感，也有利排雨。

斗拱在古建筑中起着十分重要的作用，主要有四个方面：一是它位于柱与梁之间，由屋面和上层构架传下来的荷载，要通过斗拱传给柱子，再由柱传到基础，因此，它起着承上启下，传递荷载的作用。

二是它向外出挑，可把最外层的桁、檩挑出一定距离，使建筑物出檐更加深远，造形更加优美、壮观。

后来斗拱逐渐变为装饰，成为区别建筑等级的标志。

越高贵的建筑斗拱越复杂、繁华。

三是它构造精巧，造形美观，如盆景，似花篮，又是很好的装饰性构件。

四是这种结构和现代梁柱框架结构极为类似。

遇有强烈地震时，采用榫卯结合的空间结构虽会“松动”却不致“散架”，消耗地震传来的能量，使整个房屋的地震荷载大为降低，起到抗震作用。

斗拱的分类：头拱的分类很多，形制复杂一按其所处的位置可以分为内檐斗拱、外檐斗拱、平座斗拱。

二还可分为柱头斗拱（宋称柱斗辅作）、柱间斗拱（宋称补间辅作）、转角斗拱（宋称角铺作）。

其中，尤以转角斗拱的结构最为复杂，所起作用也是最大。

元代以后，梁、柱节点上的斗逐渐变小，与唐宋建筑中的斗相比，结构作用减弱，装饰性加强。

到清代斗几乎蜕化为装饰性构件。

因此，根据“斗拱之组织与比例大小，历代不同”的特点，“每可籍其结构演变之序，以鉴定建筑物之年代”。

斗拱主要构件名称斗拱主要构件名称华拱四跳华拱两跳转角辅作、補间铺作、柱头铺作铺作即斗拱，是中国古代汉族木构架建筑特有的结构构件，主要由水平放置的方形斗、升和矩形的栱以及斜置的昂组成。

古建筑营造技术解刨图之斗拱（二）接上回，我们来说七踩重昂平身科斗拱第三层。

在这一层，斗件、拱件比第二层翻了一倍。

有四个拱件，八个斗件。

在斗拱的檐面，横向安装着三个拱件，正中位置是正心万拱，正心万拱两侧是单才瓜拱。

在斗拱的山面，纵向安放着一个拱件—头昂，它扣着檐面的三个拱件。

在正心万拱两侧安放两个槽升子。

单才瓜拱两侧安放三才升。

昂的前后安放十八斗。

接下来我们就一一单独介绍。

正心万拱，源自宋式慢拱，确切的说，宋式斗拱在这一层的这个位置应为壁内慢拱。

宋《营造法式》说：‘五曰慢拱。

或谓之“肾拱”。

施之于泥道、瓜子拱之上。

其长九十二分’。

清式正心万拱的比例继承了宋式的慢拱，为九点二斗口。

单才瓜拱，宋式斗拱中称为瓜子拱。

宋《营造法式》说：‘三曰瓜子拱。

施于跳头。

、、、其长七十二分’。

明清斗拱中的单才瓜拱按比例比较相对短一些，为六点二斗口长。

安放位置与作用和瓜子拱相当。

头昂，这是清式重昂斗拱中的叫法，单昂斗拱中就称为昂。

在宋式斗拱中叫下昂，宋式斗拱中的昂在形状、安装方式与功能上和清昂有较大的差异，需要一定的篇幅的对比说明，在此暂且不提。

我们在北京常看到的主要是清式昂和明式昂，明式昂可能偏多。

把两个摆在一起，就能看出它们的昂嘴在外形上是有区别的。

上图左为明式昂，右为清式昂。

在这一层正心万拱上的两个槽升子和第二层中的相同，就不再介绍了。

三才升，源自宋式斗拱中的散斗。

宋《营造法式》说：‘四曰散斗。

亦谓之“小斗”，或谓之“顺桁斗”，又谓之“骑互斗”。

施之于拱两头。

横开口，两耳，以广为面。

、、、其长十六分，广十四分。

’在这里我理解，施与拱两头的应是“小斗”，“顺桁斗”。

清式三才升的长宽相等,为一点四斗口。

十八斗，宋式斗拱中叫做“骑互斗”。

十八斗宽一点四斗口，长一点八斗口，在垂直于开口一侧开有和昂的接触槽。

七踩重昂平身科斗拱第四层有五个拱件，九个斗件，和一个斗拱附属件-正心枋。

在这一层中，第一次出现了枋件正心枋，它被安放在斗拱檐面的正中。

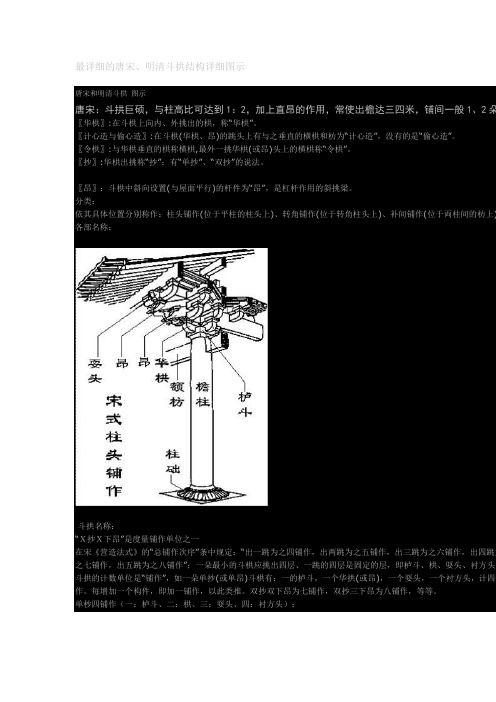

最详细的唐宋、明清斗拱结构详细图示唐宋和明清斗拱图示唐宋：斗拱巨硕，与柱高比可达到1：2，加上直昂的作用，常使出檐达三四米，铺间一般1、2朵〖华栱〗:在斗栱上向内、外挑出的栱，称“华栱”。

〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”，没有的是“偷心造”。

〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”。

〖抄〗:华栱出挑称“抄”；有“单抄”、“双抄”的说法。

〖昂〗：斗栱中斜向设置(与屋面平行)的杆件为“昂”，是杠杆作用的斜挑梁。

分类：依其具体位置分别称作：柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)各部名称：斗拱名称：“Ｘ抄Ｘ下昂”是度量铺作单位之一在宋《营造法式》的“总铺作次序”条中规定：“出一跳为之四铺作，出两跳为之五铺作，出三跳为之六铺作，出四跳为之七铺作，出五跳为之八铺作”；一朵最小的斗栱应挑出四层、一跳的四层是固定的层，即栌斗、栱、耍头、衬方头。

斗拱的计数单位是“铺作”，如一朵单抄(或单昂)斗栱有：一的栌斗，一个华拱(或昂)，一个耍头，一个衬方头，计四铺作。

每增加一个构件，即加一铺作，以此类推。

双抄双下昂为七铺作，双抄三下昂为八铺作，等等。

单杪四铺作（一：栌斗、二：栱、三：耍头、四：衬方头）：单杪单昂五铺作：单抄双下昂六铺作里转五铺作双抄双下昂七铺作里转六铺作独乐寺上层柱头（双抄双下昂七铺作）、补间佛光寺转角铺作（双抄三下昂八铺作）：明清：昂变为装饰作用的假昂，斗拱变小，与柱高比1：8（？）以上，出檐变短，大约一米，斗拱变密，平身科多达4--8朵，明次稍间不同。

〖翘〗(宋称“华栱”)：略似弓形，与建筑物立面垂直；〖昂〗：翘之向外端加长，并下斜。

〖耍头〗：昂之上，切与昂平行大小相近的直木；(或挑尖梁头)分类：因其所在建筑物部位的不同：〖柱头科〗在柱顶上；〖平身科〗在柱间额枋上；〖转角科〗在屋角柱头上。

中国古建筑三维图解之斗拱（角科）9上回完成了五层的装配，这回装第六层及以上。

我们还是从里往外装，拿进来的第一个件是斗拱附件檐面的井口枋。

再拿进山面的井口枋。

这两个井口枋在角科上相互搭交，一端搭在角科的由昂上，另一端顺柱头科桃尖梁的侧开槽滑下，坐在里拽厢拱的三才升上；同时，平身科斗拱的撑木头和里拽厢拱、三才升也挑着井口枋。

我想井口枋的这个名称一定是工匠们在装配中取的，不管以前叫什么，匠人们装到这个位置时，一定看着像井口，才起的这个俗名，再上两张图，看看像不像。

第三个拿进的件是角科的斗拱件—斜桁椀。

在前面的装配中，由于压制关系，斜面件往往是最后出现，斜桁椀不压制这层的檐面、山面斗拱件，在这层就先现身了。

斜桁椀坐在由昂上，后尾靠住山面、颜面的井口枋出头，本层再出场的枋件都将和它是卡靠关系。

装好斜桁椀后，拿进山面、檐面的里拽枋。

这层角科上的这两个里拽枋，一头靠住斜桁椀，一头靠住桃尖梁，坐在五层的里拽枋上，压制平身科的撑木头。

外拽枋装好后，拿进山面、檐面的正心枋。

两个正心枋同样斜面一头靠住斜桁椀，直面一头顺桃尖梁的侧直槽滑下，落在五层的正心枋上，压制平身科的撑木头。

正心枋装好后，拿进这层的最后的枋件——外拽枋，装法同样是直面一头顺桃尖梁的侧直槽滑下，落在五层的外拽枋上，压制平身科的撑木头。

外拽枋装好后，拿进平身科斗拱的桁椀。

平身科桁椀的三个下开槽分别与外拽枋、正心枋、里拽枋相配，后燕尾榫与井口枋的燕尾槽相配，落在平身科的撑木头上，扣住这层的四个枋件。

再往下装，就先不按层了，从里往外，好装好说。

拿进檐面的正心桁，正心桁落在正心枋上，角科的斜桁椀、平身科的桁椀、柱头科的桃尖梁同时承托着正心桁。

拿进山面的正心桁，一端和檐面的同名件榫卯撘交，落在山面的正心枋上。

装好山面、檐面的正心桁，拿进檐面的挑檐桁。

檐面挑檐桁落在挑檐枋上，靠在角科斜桁椀和柱头科的桁椀前面圆弧上，在没有和山面的挑檐桁榫卯撘交前只有桃尖梁限位。

拿进山面的挑檐桁。

中国古建筑三维图解之斗拱（平身科）5七踩重昂平身科斗拱第五层有四个拱件，七个斗件和三个附属件。

在这一层的檐面，正中是附属件正心枋。

往外一跳是外拽枋，往里一跳是里拽枋。

里、外拽枋相列安放着单才万拱。

檐面最前面安放的是外拽相拱。

在山面安放蚂蚱头扣住六个檐面件。

装上六个三才升，蚂蚱头后边装十八斗，这一层组装完成。

在这一层的组件里，多数是重复使用的斗拱件，如正心枋、单才万拱、三才升。

新出现的斗拱件有四件，里、外拽枋，外拽相拱和蚂蚱头，下面就来一一简介。

先从檐面说，正心枋前面是外拽枋，后是里拽枋。

清式《营造算例》说“[拽枋]长按面阔，其梢间长，外面每层递加一拽架，里面每层递除一拽架，即长；高按一踩七扣；厚按一个口数。

其层数按拽架，里外各几拽架，每一拽架，计枋子一层，里除井口枋外除机枋，其余即拽枋”。

这里“高按一踩七扣；厚按一个口数”可能有误，首先是单位不一，但如把踩改为斗口也有问题，我这里安多数书中介绍做成高两斗口，厚一个斗口。

拽枋的长要在搭建宫殿的过程中解释，这里先放下。

外拽相拱是我们这攒枓拱能从外面看到的最高最外的一个拱件，在宋式斗拱中叫令拱。

宋《营造法式》说“四曰令拱。

或谓之单拱。

施之于里外跳头之上，外在挑檐枋之下，内在算程枋之下。

与耍头相交，、、、其长七十二分”。

清式外拽相拱长七点二斗口，比例与宋式令拱相当。

蚂蚱头，源于宋式斗拱的爵头。

宋《营造法式》说：“爵头，其名有四：一曰爵头，二曰耍头，三曰猢狲头，四曰蜉从头1”一般称做耍头。

在这里，我们只是介绍一下它的渊源，清式蚂蚱头和宋式耍头在外露部分看起来相似，但实际看不见部分的形状、隼卯安装差别很大，这篇是单解清式斗拱的七踩重昂平身科，在这就不多说了，以后有空没准会做宋式与清式的对比图形，那样就可看出端详了。

这层就说到这，下回见。

1蜉从头：在《营造法式》中蜉从头的从字带虫字旁，我敲键盘没这字，想从网上字典找个粘上也没找着，特此说明。
