机械设计制造装备课程设计一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和制造过程，理解装备的组成及功能。
2. 使学生了解不同类型的机械设计制造装备及其在工业生产中的应用。
3. 引导学生掌握机械设计制造过程中的关键技术，如材料选择、结构优化等。
技能目标：1. 培养学生运用CAD软件进行机械零件设计和绘制工程图纸的能力。
2. 培养学生运用CAM软件进行机械加工编程和仿真操作的能力。
3. 提高学生分析和解决机械设计制造过程中问题的能力。
情感态度价值观目标：1. 培养学生对机械设计制造专业领域的兴趣，激发其创新意识和探索精神。
2. 培养学生具备良好的团队合作精神和沟通能力，提高其在团队项目中的协作能力。
3. 增强学生的工程意识，使其认识到机械设计制造在国民经济发展中的重要性，树立社会责任感。
课程性质：本课程为专业实践课程，旨在提高学生机械设计制造方面的理论知识和实践技能。
学生特点：学生具备一定的机械基础知识，具有较强的学习兴趣和动手能力，但缺乏实际操作经验。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。
通过课程学习，使学生能够独立完成机械设计制造装备的设计和制造过程，为今后的工作和发展奠定基础。
二、教学内容1. 机械设计基本原理：包括机械设计的基本概念、设计方法和设计步骤，以及机械零件的强度、刚度、稳定性等设计准则。
教材章节：第1章 机械设计概述，第2章 机械零件的强度计算。
2. 机械制造过程：介绍各种机械加工方法、工艺参数选择、加工精度和表面质量等。
教材章节：第3章 机械制造工艺，第4章 机械加工精度和表面质量。
3. 机械设计制造装备：分析各类机械设计制造装备的组成、原理和应用，如数控机床、机器人等。
教材章节：第5章 机械设计制造装备概述，第6章 常用机械设计制造装备。
4. CAD/CAM软件应用：教授CAD软件进行零件设计和工程图纸绘制，CAM 软件进行加工编程和仿真操作。
机械制造装备及其设计教学设计简介机械制造装备及其设计是机械工程专业的核心课程之一。
该课程主要介绍机械制造装备的原理、构造和工艺以及机械设计的基本原理和方法。
在课程学习过程中，学生需要掌握机械制造装备的基本原理和应用，在此基础上，理解机械设计的基本理论和方法，掌握机械制造工艺和设备的设计技术，并能应用 CAD、CAE、CAM软件实现机械设计和制造。
教学目标1.掌握机械制造装备的基本原理。
2.理解机械设计的基本理论和方法。
3.掌握机械制造工艺和设备的设计技术。
4.能够应用 CAD、CAE、CAM软件实现机械设计和制造。
教学内容机械制造装备•机床•压力加工设备•制造工艺与装备•切削工具和夹具•铸造、锻造、焊接及其他加工设备机械设计•机械原理和结构•机械运动学•机械动力学和振动学•机械材料和元件设计•机械传动设计•机械自动化设计•机械制造管理工程应用软件•CAD (Computer-ded Design)•CAM (Computer-ded Manufacturing)•CAE (Computer-ded Engineering)教学方法•讲授法：通过教师的授课，学生学习理论知识。
•实验法：通过实验，让学生了解和应用所学知识。
•讨论法：带领学生自由交流，培养学生自主思考、分析和解决问题的能力。
•课外阅读法：推荐学生自主阅读相关的课外书籍，拓宽知识面。
教学评估•考试：包括闭卷考试和开卷考试。
•实验：实验报告评分。
•讨论：小组讨论，个人表现评分。
•作业：平时作业及课堂表现评分。
教材参考•《机械制造装备及其设计》，曹文才、孙媛蓉编著。
•《机械设计基础》（第五版），程柳清主编。
•《机械制造工艺学（第四版）》周道铭.结语机械制造装备及其设计是机械工程专业的重要课程，学习这门课程需要掌握一定的机械基础知识，并且有一定的实践经验，从而更好地理解理论知识。
通过本教学设计，希望学生们能够掌握机械制造装备的基本原理，理解机械设计的基本理论和方法，掌握机械制造工艺和设备的设计技术，并能应用 CAD、CAE、CAM软件实现机械设计和制造。
机械装备制造课程设计一、课程目标知识目标：1. 理解机械装备制造的基本概念，掌握其分类和特点；2. 学习并掌握机械装备制造过程中的关键工艺和技术；3. 了解机械装备制造中常用的材料及其性能。
技能目标：1. 能够运用CAD软件进行简单机械零件的绘制；2. 能够分析并解决机械装备制造过程中出现的问题；3. 能够根据实际需求，设计简单的机械装备制造方案。
情感态度价值观目标：1. 培养学生对机械装备制造的热爱，激发其探索精神和创新意识；2. 培养学生的团队协作意识，提高沟通与交流能力；3. 增强学生的环保意识，使其在机械装备制造过程中注重绿色可持续发展。
课程性质：本课程为实践性较强的课程，结合理论知识和实际操作，培养学生的动手能力和解决实际问题的能力。
学生特点：初三学生具备一定的物理知识和动手能力，对机械装备制造有一定的好奇心和兴趣。
教学要求：结合课本内容，注重理论与实践相结合，强调学生动手实践，培养学生的创新意识和实际操作能力。
通过本课程的学习，使学生能够掌握机械装备制造的基本知识，具备一定的设计能力和问题解决能力，为后续学习打下坚实基础。
二、教学内容1. 机械装备制造基本概念：介绍机械装备制造的定义、分类及特点，对应教材第一章内容。
- 机械装备的分类及特点- 机械装备制造工艺流程2. 关键工艺与技术：学习机械装备制造中的关键工艺与技术，对应教材第二章内容。
- 常用加工方法及其原理- 精密加工技术简介- 数控技术在机械装备制造中的应用3. 常用材料及其性能：了解机械装备制造中常用的各种材料及其性能，对应教材第三章内容。
- 金属材料的种类及性能- 非金属材料的种类及性能- 复合材料的种类及性能4. CAD软件应用：学习运用CAD软件进行简单机械零件的绘制，对应教材第四章内容。
- CAD软件的基本操作- 二维图形绘制与编辑- 三维模型构建与渲染5. 机械装备制造方案设计：结合实际需求，设计简单的机械装备制造方案，对应教材第五章内容。
机械制造装备设计课程设计一、课程目标知识目标：1. 理解并掌握机械制造装备设计的基本原理和概念，包括机械结构、材料选择、加工工艺等；2. 学习并掌握运用CAD软件进行机械零件设计和绘制，形成完整的装备设计方案；3. 了解机械制造装备在实际工业生产中的应用和重要性。
技能目标：1. 能够运用所学知识，进行简单的机械制造装备设计，具备一定的创新设计能力；2. 掌握CAD软件的基本操作，能够独立完成机械零件的绘制和设计；3. 能够分析并解决机械制造装备设计中遇到的问题，具备一定的实际操作能力。
情感态度价值观目标：1. 培养学生对机械制造装备设计的兴趣，激发他们的学习热情和探究精神；2. 培养学生的团队协作意识，让他们在合作中学会相互尊重、沟通和解决问题；3. 增强学生的工程意识，使他们认识到机械制造装备在现代工业发展中的重要作用，树立正确的价值观。
本课程针对高年级学生，结合学科特点，注重理论知识与实践技能的结合，旨在培养学生的创新意识和实际操作能力。
课程目标既关注学生对基础知识的掌握，又强调技能培养和情感态度价值观的塑造，以使学生在掌握专业知识的同时，具备较高的综合素质。
通过分解课程目标为具体的学习成果，有助于后续教学设计和评估的实施。
二、教学内容本章节教学内容主要包括以下几部分：1. 机械制造装备设计基本原理：涵盖机械结构设计、材料选择、加工工艺等基本概念，对应教材第1章内容；2. CAD软件应用：教授CAD软件的基本操作、机械零件绘制与设计方法，对应教材第2章内容；3. 机械制造装备设计实例分析：分析典型机械制造装备的设计过程和解决方案，对应教材第3章内容；4. 机械制造装备设计实践：指导学生运用所学知识进行创新设计，完成一个简单的机械制造装备设计方案，对应教材第4章内容。
教学大纲安排如下：1. 第1周：介绍机械制造装备设计基本原理，让学生了解课程整体框架；2. 第2-3周：教授CAD软件的基本操作和机械零件绘制方法，布置课后练习；3. 第4-5周：分析典型机械制造装备设计实例，引导学生运用所学知识解决问题；4. 第6-8周：进行机械制造装备设计实践，指导学生完成设计方案，并进行评价和反馈。
机械制造装备设计教学设计机械制造装备设计是机械制造专业的一门重要课程，是培养学生机械设计能力的基础。
本文旨在探讨机械制造装备设计教学的设计，包括课程设计目标、教学方法、评估方法等方面。
课程设计目标机械制造装备设计教学的设计目标应该明确、具体，能够满足学生对机械制造装备设计方面知识和技能的需求。
设计目标必须与课程内容和学生实际需求相适应，同时要注重实践性和综合性。
具体的课程设计目标包括：1.掌握机械制造装备基础知识，例如机械零件件的设计、加工及装配；2.熟悉机械设计软件和工具的使用；3.学习如何对机械装备进行优化设计，包括结构优化、参数优化等；4.学习如何运用先进工艺进行机械零部件的加工。
教学方法机械制造装备设计教学的设计方法应当灵活多样，注重培养学生的实践能力和创新能力。
具体教学方法包括：1.组织实验和实习。
通过实验、实习等方式，让学生亲身体验机械制造装备设计的基本技能；2.独立学习。
通过视频教学、网络资料等渠道，让学生通过自学获得知识；3.课堂讲授。
在课堂上，传授机械制造装备设计的理论知识及相关工具的使用方法；4.设计项目。
组织学生参与设计项目，锻炼学生的设计能力和团队协作能力。
评估方法机械制造装备设计教学的设计评估方法要能够全面、客观地评估学生的综合能力和学习成果。
具体评估方法包括：1.考试。
设置相应难度的考试，测试学生对机械制造装备设计相关知识掌握情况；2.项目报告。
对学生设计项目的报告进行评估，考察学生实践能力和创新能力；3.作业评估。
对学生提交的机械设计作业进行评估，包括作业质量、提交时间等；4.参与度。
对学生在课程中的参与度进行评估。
结论通过机械制造装备设计教学的设计，能够有效提高学生对机械制造装备设计相关知识的掌握和实践能力，加强学生对机械行业的认识，同时还能锻炼学生的团队协作和创新能力。
因此，在机械制造专业课程的教学中，机械制造装备设计教学应该得到更多重视和推广。
机械制造装备课程设计一、引言机械制造装备是现代工业的重要组成部分，它涵盖了各种机械加工设备和工具，用于生产和加工各种产品。
机械制造装备课程设计旨在培养学生掌握机械制造装备的原理、设计和应用技术，为他们未来从事相关行业的工作做好准备。
二、课程目标1. 掌握机械制造装备的基本原理和工作机制；2. 学习机械制造装备的设计方法和技术；3. 理解机械制造装备的应用领域和发展趋势；4. 培养学生的实践操作能力和问题解决能力。
三、课程内容1. 机械制造装备概述1.1 机械制造装备的定义和分类1.2 机械制造装备的发展历程1.3 机械制造装备的应用领域和市场需求2. 机械制造装备的基本原理2.1 动力系统原理2.2 传动系统原理2.3 控制系统原理2.4 加工工艺原理3. 机械制造装备的设计方法和技术3.1 设计流程和方法3.2 机械设计软件的应用3.3 机械制造工艺技术3.4 机械制造装备的测试与验证4. 机械制造装备的应用案例分析4.1 汽车制造装备4.2 机床制造装备4.3 飞机制造装备4.4 电子产品制造装备5. 机械制造装备的发展趋势5.1 智能化和自动化5.2 精密化和高效化5.3 绿色制造和可持续发展四、课程教学方法1. 理论讲授在课堂上通过教师的讲解和学生的互动讨论，深入理解机械制造装备的原理和设计方法。
2. 实践操作安排实验和实际操作，让学生亲自动手操作机械制造装备，提高他们的实践操作能力。
3. 课程设计项目要求学生完成一个机械制造装备的设计项目，包括设计方案、制造过程和测试验证。
4. 学术研讨会组织学生参加相关学术研讨会，了解最新的机械制造装备技术和发展动态。
五、课程评估1. 课堂参与和讨论学生在课堂上积极参与讨论，展示对机械制造装备课程的理解和思考。
2. 实验报告和课程设计项目学生完成实验报告和课程设计项目，展示他们的实践操作能力和问题解决能力。
3. 期末考试对学生的理论知识进行考核，评估他们对机械制造装备的掌握程度。
机械制造装备课程设计一、引言机械制造装备是现代制造业的重要组成部分，它们在各类工业生产中起着至关重要的作用。
为了培养高素质的机械制造装备专业人才，本文针对机械制造装备课程进行了设计。
二、课程目标本课程的目标是培养学生对机械制造装备的基本原理和操作技能的理解和掌握。
通过本课程的学习，学生应能够：1.理解机械制造装备的工作原理；2.掌握机械制造装备的操作技能；3.具备机械制造装备的安全操作能力；4.能够在实际生产中应用机械制造装备。
三、课程大纲3.1 基础知识教学在本课程的开头，将对机械制造装备的基础知识进行教学。
包括但不限于以下内容：•机械制造装备的分类和功能；•机械制造装备的结构和工作原理；•机械制造装备的使用方法和注意事项。
3.2 操作技能训练在基础知识教学后，将进行机械制造装备的操作技能训练。
通过实际操作演示和实验实践，学生将学会以下操作技能：•机械制造装备的开机和关机操作；•机械制造装备的部件更换和维护；•机械制造装备的参数调节和优化。
3.3 安全操作培训安全操作是机械制造装备操作过程中至关重要的环节。
在本课程中，将对机械制造装备的安全操作进行培训，包括以下内容：•机械制造装备的安全操作规程和标准；•机械制造装备的危险因素和应对措施；•机械制造装备事故案例分析和预防方法。
3.4 实践应用训练在基础知识教学、操作技能训练和安全操作培训之后，将进行实践应用训练。
学生将在真实的生产环境中，通过模拟实验和项目实践，应用所学的机械制造装备知识和技能，解决实际问题。
四、评估方式为了全面评估学生对机械制造装备课程的掌握情况，本课程采用多元化的评估方式，包括但不限于以下几种：1.课堂作业：包括理论问题和实际操作题；2.实验报告：对实验结果和过程进行总结和分析；3.项目评估：通过实际项目的完成情况评估学生的综合能力；4.考试：综合测试学生在机械制造装备课程方面的知识和能力。
五、教学方法为了达到课程目标，本课程采用多种教学方法，以激发学生的学习兴趣和主动性。
机械制造装备设计课程设计pdf一、课程目标知识目标：1. 让学生掌握机械制造装备设计的基本原理和方法，理解装备的构成、功能及工作原理。
2. 使学生了解常见机械制造装备的类型、特点及应用场景，能结合实际需求进行合理选型。
3. 培养学生运用CAD软件进行机械制造装备设计和绘图的能力。
技能目标：1. 培养学生运用所学知识分析和解决机械制造过程中装备设计问题的能力。
2. 培养学生动手实践和团队协作能力，能参与简单机械制造装备的设计、制作和调试。
3. 提高学生的创新意识和工程实践能力，能针对特定需求提出机械制造装备的改进方案。
情感态度价值观目标：1. 培养学生热爱机械工程，关注我国机械制造业的发展，树立社会责任感和使命感。
2. 培养学生严谨求实的科学态度，养成认真细致的工作作风。
3. 培养学生尊重他人意见，学会与他人合作交流，培养团队精神。
本课程针对高年级学生，课程性质为理论与实践相结合。
在教学过程中，充分考虑学生的认知水平、学习兴趣和个性特点，注重启发式教学，引导学生主动探究和实践。
通过本课程的学习，期望学生能够达到上述课程目标，为将来的职业发展打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 机械制造装备设计原理：介绍机械制造装备设计的基本概念、原理和方法，涵盖装备的力学分析、运动学分析及动力学分析等内容。
2. 常见机械制造装备：分析各类机械制造装备的构造、性能、应用场景及选型方法，包括切削机床、特种加工设备、自动化装配线等。
3. CAD软件应用：教授CAD软件的基本操作，培养学生运用CAD软件进行机械制造装备设计和绘图的能力。
4. 机械制造装备设计实例：分析典型机械制造装备设计案例，使学生了解设计过程，掌握设计方法和技巧。
5. 机械制造装备设计实践：组织学生进行团队设计实践，培养学生的动手能力、创新意识和团队协作能力。
教学内容按照以下进度安排：1. 第1-2周：机械制造装备设计原理学习。

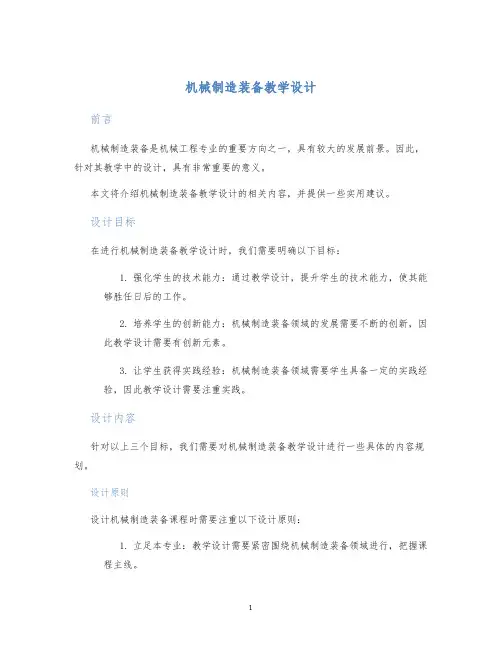

机械制造装备教学设计前言机械制造装备是机械工程专业的重要方向之一，具有较大的发展前景。
因此，针对其教学中的设计，具有非常重要的意义。
本文将介绍机械制造装备教学设计的相关内容，并提供一些实用建议。
设计目标在进行机械制造装备教学设计时，我们需要明确以下目标：1.强化学生的技术能力：通过教学设计，提升学生的技术能力，使其能够胜任日后的工作。
2.培养学生的创新能力：机械制造装备领域的发展需要不断的创新，因此教学设计需要有创新元素。
3.让学生获得实践经验：机械制造装备领域需要学生具备一定的实践经验，因此教学设计需要注重实践。
设计内容针对以上三个目标，我们需要对机械制造装备教学设计进行一些具体的内容规划。
设计原则设计机械制造装备课程时需要注重以下设计原则：1.立足本专业：教学设计需要紧密围绕机械制造装备领域进行，把握课程主线。
2.以学生为中心：教学设计需要以学生为中心，注重学生的主观能动性，根据学生的实际情况进行设计。
3.面向实际应用：教学设计需要紧密结合实际应用，注重课程与工作的实践性。
课程设置在进行机械制造装备课程设计时，需要根据不同学生的实际情况进行针对性设置。
建议课程设置包括以下几个方面：1.基础课程：包括机械制造装备的基本概念、工艺流程、工艺设备的使用方法等。
2.实验课程：可进行一些实验操作，比如对机床的调整及其应用、加工工艺试验、机构构造及使用等实验。
3.课程设计：包括机械制造装备的设计实践、制造操作实践等，同时可以结合一些实际案例进行课程讲解。
教学方法在进行机械制造装备教学设计时，需要注重教学方法的合理应用，以提升教学效果。
建议采用以下教学方法：1.以案例为主：通过实际案例来丰富课堂教学，使学生能够更精准的理解、掌握机械制造装备领域的重要理论和实践技能。
2.以项目为主：针对不同的学生情况，可以给予小项目训练，以帮助学生更好地学习、训练和实践机械制造装备相关技能。
3.以互动为主：教师可以通过多媒体技术、小组讨论等方式，来建立一个互动交流的课堂环境。
机械制造装配课程设计加工装备课程设计说明书设计题目：普通车床的传动系统设计附图1：卧式车床主轴箱断面图附图2：卧式车床主轴箱部件展开图附图3：主轴零件图目录一、概述 (4)二、参数的拟定 (5)三、传动设计 (5)四、传动件的估算 (7)五、动力设计 (15)六、结构设计及说明 (19)七、参考文献 (21)八、心得体会 (22)九、《机械制造装备设计》课程设计任务书 (23)一、概述1.1机床课程设计的目的课程设计是在学生学完相应课程及先行课程之后进行的实习性教学环节，是大学生的必修环节，其目的在于通过机床运动机械变速传动系统的结构设计，使学生在拟定传动和变速的结构的结构方案过程中，得到设计构思，方案分析，结构工艺性，机械制图，零件计算，编写技术文件和查阅技术资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并培养学生具有初步的结构分析，结构设计和计算能力。
1.2 车床的规格系列和用处普通机床的规格和类型有系列型谱作为设计时应该遵照的基础。
因此，对这些基本知识和资料作些简要介绍。
本次设计的是普通型车床主轴变速箱。
主要用于加工回转体。
表1 车床的主参数（规格尺寸）和基本参数1.3 操作性能要求（1）具有皮带轮卸荷装置（2）手动操作纵双向摩擦片离合器实现主轴的正反转及停止运动要求（3）主轴的变速由变速手柄完成二、参数拟定2.1确定转速范围查金属切削机床表得：56r/min，80r/min，112r/min，160r/min，224r/min，315r/min，450r/min，630r/min，900r/min，1250r/min，1800r/min，2500r/min。
2.2 主电机的选择合理的确定电机功率，使机床既能充分发挥其使用性能，满足生产需要，又不致使电机经常轻载而降低功率因素。
已知电动机的功率是4KW，根据《车床设计手册》附录表2选Y132S-4，额定功率5.5KW，满载转速1440r/min，最大额定转矩2.3N/m。
三、传动设计3.1 主传动方案拟定拟定传动方案，包括传动形式的选择以及开停、换向、制动、操作等整个传动系统的确定。
传动形式指传动和变速的元件、机构以及组成、安排不同特点的传动形式、变速类型。
传动方案和形式与结构的复杂程度密切相关，和工作性能也有关系。
因此，确定传动方案和形式，要从结构、工艺、性能及经济等方面统一考虑。
传动方案有多种，传动形式更是众多，比如：传动形式上有集中传动、分离传动；扩大变速范围可用增加传动组数，也可用背轮结构、分支传动等形式；变速箱上既可用多速电机，也可用交换齿轮、滑移齿轮、公用齿轮等。
显然，可能的方案有很多，优化的方案也因条件而异。
此次设计中，我们采用集中传动形式的主轴变速箱。
3.2 传动结构式、结构网的选择结构式、结构网对于分析和选择简单的串联式的传动不失为有用的方法，但对于分析复杂的传动并想由此导出实际的方案，就并非十分有效。
3.2.1 确定传动组及各传动组中传动副的数目级数为Z的传动系统由若干个顺序的传动组组成，各传动组分别有Z、1Z、……个传动副。
2传动副中由于结构的限制以2或3为合适，即变速级数Z应为2和3的因子：ba=有以下三种方案：2⨯Z312=3×2×2.3.2.2 传动式的拟定12级转速传动系统的传动组，选择传动组安排方式时，考虑到机床主轴变速箱的具体结构、装置和性能。
主轴对加工精度、表面粗糙度的影响很大，因此主轴上的齿轮少些为好。
最后一个传动组的传动副常选用2。
综上所述，传动式为12=3×2⨯2。
3.2.3 结构式的拟定传动副应前多后少的原则，故12=3⨯2⨯2传动式，有6种结构式和对应的结构网。
又因为传动顺序应前密后疏，变速组的降速要前慢后快，所以结构式为：12=31⨯23⨯263.3 转速图的拟定电动机I II III IV正转转速图四、 传动件的估算4.1 三角带传动的计算三角带传动中，轴间距A 可以加大。
由于是摩擦传递，带与轮槽间会有打滑，宜可缓和冲击及隔离振动，使传动平稳。
带轮结构简单，但尺寸大，机床中常用作电机输出轴的定比传动。
(1)选择三角带的型号根据公式： 1.1 5.5 6.05ca a P K P KW ==⨯=式中P---电动机额定功率，a K --工作情况系数 查《机械设计》图8-8因此选择A 型带，尺寸参数为B=80mm ，d b =11mm ，h=10，︒=40ϕ。
(2)确定带轮的计算直径1D ，2D带轮的直径越小带的弯曲应力就越大。
为提高带的寿命，小带轮的直径1D 不宜过小，即min D D ≥1。
查《机械设计》表8-3，8-7取主动轮基准直径1D =100m由公式()ε-=11212D n n D 式中：1n -小带轮转速，2n -大带轮转速，ε-带的滑动系数，一般取0.02。
所以()2144014010.02220.5800D mm =⨯-=，由《机械设计A 》表8-7取园整为224mm 。
(3)确定三角带速度 按公式113.1412514409.42601000601000D n m V s π⨯⨯===⨯⨯(4)初定中心距带轮的中心距，通常根据机床的总体布局初步选定，一般可在下列范围内选取： 根据经验公式()()120120.72D D A D D mm +<<+ 取()2125224698mm ⨯+=，取0A =600mm.(5)三角带的计算基准长度0L()()021221004-++2+2=A D D D D A L π()()202241253.1426001252241751.9324700L mm -=⨯+⨯++=⨯由《机械设计》表8-2，圆整到标准的计算长度 1800L mm = (6)验算三角带的挠曲次数 100010.3140s mvu L==≤次，符合要求。
(7)确定实际中心距A0A 6001800175226242L L A mm -=+=+-÷=（） (8)验算小带轮包角α000021118057.51170.9120D D Aα-≈-⨯=>，主动轮上包角合适。
(9)确定三角带根数Z根据《机械设计》式8-22得00calp z p p k k α=+∆传动比121440/800 1.8v i v === 查表8-5c ，8-5d 得0p ∆= 0.15KW,0p = 1.32KW 查表8-8，k α=0.98；查表8-2，l k =0.96 ()6.05Z 4.31.320.150.98 1.01==+⨯⨯所以取Z 5= 根 (10)计算预紧力查《机械设计》表8-4，q=0.1kg/m2022.550016.05 2.550010.17.547.5450.98130.1ca p F qv vzk N α⎛⎫=-+ ⎪⎝⎭⎛⎫=⨯-+⨯⎪⨯⎝⎭=4.2 传动轴的估算传动轴除应满足强度要求外，还应满足刚度的要求，强度要求保证轴在反复载荷和扭载荷作用下不发生疲劳破坏。
机床主传动系统精度要求较高，不允许有较大变形。
因此疲劳强度一般不失是主要矛盾，除了载荷很大的情况外，可以不必验算轴的强度。
刚度要求保证轴在载荷下不至发生过大的变形。
因此，必须保证传动轴有足够的刚度。
4.2.1 传动轴直径的估算d ≥ 其中：P-电动机额定功率 K-键槽系数 A-系数η-从电机到该传动轴之间传动件的传动效率的乘积；j n -该传动轴的计算转速。
计算转速j n 是传动件能传递全部功率的最低转速。
各传动件的计算转速可以从转速图上，按主轴的计算转速和相应的传动关系确定。
查《机械制造装备设计》表3-8取I ，IV 轴的K=1.05，A=100；II ，III 轴是花键轴，取K=1.06，A=2.0。
所以1(9225.3d mm =⨯= ， 取30mm2(9227.4d mm =⨯=, 取35mm3(9238.5d mm=⨯= , 取40mm此轴径为平均轴径，设计时可相应调整。
4.3 齿轮齿数的确定和模数的计算 4.3.1 齿轮齿数的确定当各变速组的传动比确定以后，可确定齿轮齿数。
对于定比传动的齿轮齿数可依据机械设计手册推荐的方法确定。
对于变速组内齿轮的齿数，如传动比是标准公比的整数次方时，变速组内每对齿轮的齿数和z S 及小齿轮的齿数可以从表3-6（机械制造装备设计）中选取。
一般在主传动中，最小齿数应大于18～20。
采用三联滑移齿轮时，应检查滑移齿轮之间的齿数关系：三联滑移齿轮的最大齿轮之间的齿数差应大于或等于4，以保证滑移是齿轮外圆不相碰。
第一组齿轮：传动比：1011u ϕ==, u2=1/1.26,u3=1/1.58查《机械制造装备设计》表3-6，齿数和z S 取721Z =36，2Z =42，3Z =32,Z4=36,Z5=32,Z6=42；第二组齿轮：传动比：1011u ϕ==,u2=1/2，齿数和z S 取72： Z7=36，Z8 =24，Z9=36,Z10=48； 第三组齿轮：传动比：u1=1.58,u2=1/2.52齿数和z S 取72： Z11=43，Z12 =20，Z13=27，Z14=50; 4.3.2 齿轮模数的计算(1) 一般同一变速组中的齿轮取同一模数，选择负荷最重的小齿轮按简化的接触疲劳强度公式计算]j m mm =式中：j m ——按疲劳接触强度计算的齿轮模数[]mmd N ——驱动电机功率[]KW j n ——计算齿轮的计算转速[]rpmi ——大齿轮齿数和小齿轮齿数之比1i ≥ 1Z ——小齿轮齿数m ϕ——齿宽系数，m Bmϕ=（B 为齿宽，m 为模数），610m ϕ=: j σ⎡⎤⎣⎦——许用接触应力 []MPa传动组a 模数： 1.93a m ==传动组b模数： 2.39b m == 传动组c 模数： 4.12c m ==故选取标准模数 2.5, 2.5,3a b c m m m ===。
(4)标准齿轮：**20h 1c 0.25αα===度，，从机械原理 表10-2查得以下公式齿顶圆 m h z d a a )2+(=*1 齿根圆 **1(22)f a d z h c m =++ 分度圆 mz d = 齿顶高 m h h a a *= 齿根高 m c h h a f )+(=** 齿轮的具体值见表齿轮尺寸表4.3.4齿宽确定由公式()610,m m B m m ϕϕ==:为模数得：第一套啮合齿轮()61031830I B mm =⨯=:: 第二套啮合齿轮()61031830II B mm =⨯=:: 第三套啮合齿轮()61031830III B mm =⨯=::一对啮合齿轮，为了防止大小齿轮因装配误差产生轴向错位时导致啮合齿宽减小而增大轮齿的载荷，设计上，应主动轮比小齿轮齿宽大 所以1218,18B mm B mm ==，318B mm =，418B mm =，567891025,20,25,18,25,20B mm B mm B mm B mm B mm B mm ======，1112131418,20,20,18B mm B mm B mm B mm ====4.4 带轮结构设计查《机械设计》P156页，当300d d mm ≤时,采用腹板式。
