综合布线课程设计报告一、课程目标知识目标：1. 理解综合布线的基本概念、系统组成及工作原理；2. 掌握综合布线系统的设计原则、施工工艺及验收标准；3. 了解综合布线系统的应用场景及发展趋势。
技能目标：1. 能够运用综合布线知识，设计简单建筑物的布线系统；2. 能够根据设计图纸，正确进行综合布线系统的施工和安装；3. 能够对综合布线系统进行测试、验收和维护。
情感态度价值观目标：1. 培养学生对综合布线技术的研究兴趣，激发学生自主学习、探究问题的热情；2. 增强学生的团队合作意识，培养沟通协调能力；3. 提高学生对现代通信技术的认识，培养学生的创新意识和实践能力。
课程性质：本课程为信息技术类课程，结合理论与实际操作，注重培养学生的动手能力和解决实际问题的能力。
学生特点：本课程面向高中年级学生，他们具有一定的信息技术基础，对新知识充满好奇心，喜欢动手实践。
教学要求：结合学生特点，注重理论与实践相结合，以项目为导向，引导学生主动参与，提高学生的综合布线技能。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 综合布线基础知识：包括综合布线系统的定义、功能、分类及其在建筑智能化系统中的应用。
教材章节：第一章 综合布线概述2. 综合布线系统组成及工作原理：详细讲解综合布线系统的各个组成部分及其工作原理。
教材章节：第二章 综合布线系统组成及工作原理3. 综合布线设计原则：介绍综合布线系统设计的基本原则、步骤和方法。
教材章节：第三章 综合布线系统设计4. 综合布线施工工艺：讲解综合布线系统的施工工艺、安装方法及注意事项。
教材章节：第四章 综合布线系统施工5. 综合布线系统测试、验收及维护：介绍综合布线系统的测试方法、验收标准及日常维护措施。
教材章节：第五章 综合布线系统测试、验收及维护6. 综合布线系统应用及发展趋势：分析综合布线系统在实际应用中的案例，探讨其发展趋势。
教材章节：第六章 综合布线系统应用及发展教学进度安排：共6课时，每课时45分钟。
综合布线课程设计报告一、课程目标知识目标：1. 理解综合布线的基本概念、系统组成及设计原则；2. 掌握综合布线系统的施工工艺、测试标准及验收流程；3. 了解综合布线系统的维护与管理方法。
技能目标：1. 能够运用所学知识进行综合布线系统的设计与规划；2. 能够根据设计图纸进行综合布线系统的施工与布线；3. 能够运用测试仪器对综合布线系统进行测试，并分析测试结果；4. 能够对综合布线系统进行日常维护与管理。
情感态度价值观目标：1. 培养学生对综合布线技术领域的兴趣，激发学习热情；2. 培养学生严谨、细心的学习态度，注重团队合作与沟通；3. 增强学生对我国综合布线技术发展的了解，提高民族自豪感；4. 培养学生的创新意识，鼓励学生勇于探索、解决实际问题。
课程性质：本课程为计算机网络技术专业的一门核心课程，旨在培养学生的综合布线设计、施工、测试和维护能力。
学生特点：学生具备一定的计算机网络基础知识，具有较强的动手能力和学习兴趣。
教学要求：结合学生特点和课程性质，注重理论联系实际，强化实践操作，提高学生的综合布线技能。
在教学过程中，分解课程目标为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 综合布线系统概述- 系统组成与功能- 设计原则与标准2. 综合布线系统设计与规划- 设计步骤与方法- 系统组件选型与应用- 设计案例分析3. 综合布线系统施工工艺- 施工流程与要求- 布线技术与方法- 施工注意事项4. 综合布线系统测试与验收- 测试标准与仪器- 测试流程与方法- 验收标准与流程5. 综合布线系统维护与管理- 系统日常维护方法- 故障诊断与排除- 系统升级与扩展教学内容安排与进度：1. 第1周：综合布线系统概述2. 第2-3周：综合布线系统设计与规划3. 第4-5周：综合布线系统施工工艺4. 第6周：综合布线系统测试与验收5. 第7周：综合布线系统维护与管理教材章节及内容关联：1. 《计算机网络技术》第3章：综合布线系统概述2. 《计算机网络技术》第4章：综合布线系统设计与规划3. 《计算机网络技术》第5章：综合布线系统施工工艺4. 《计算机网络技术》第6章：综合布线系统测试与验收5. 《计算机网络技术》第7章：综合布线系统维护与管理教学内容确保科学性和系统性，结合课程目标，注重理论与实践相结合，提高学生的实际操作能力。

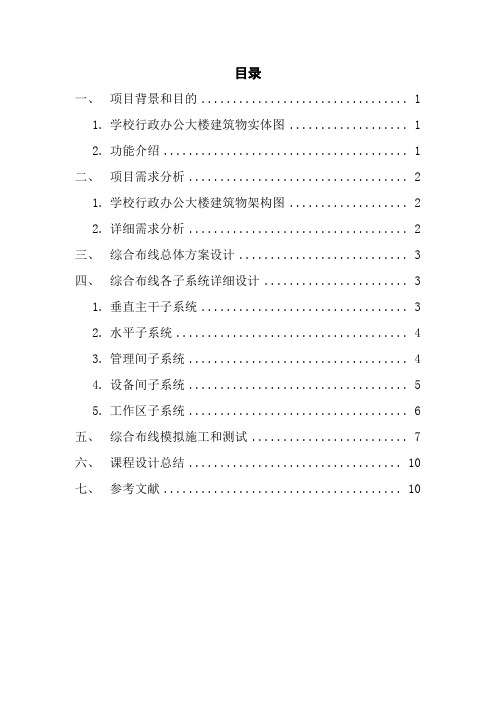

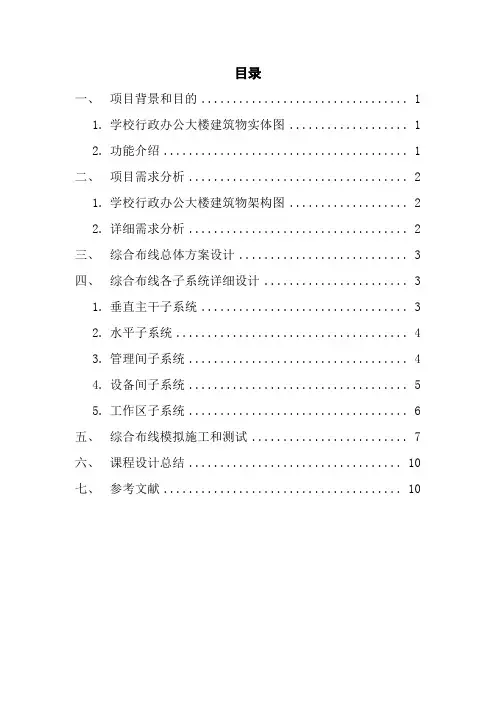

目录一、项目背景和目的 (1)1. 学校行政办公大楼建筑物实体图 (1)2. 功能介绍 (1)二、项目需求分析 (2)1. 学校行政办公大楼建筑物架构图 (2)2. 详细需求分析 (2)三、综合布线总体方案设计 (3)四、综合布线各子系统详细设计 (3)1. 垂直主干子系统 (3)2. 水平子系统 (4)3. 管理间子系统 (4)4. 设备间子系统 (5)5. 工作区子系统 (6)五、综合布线模拟施工和测试 (7)六、课程设计总结 (10)七、参考文献 (10)一、项目背景和目的1. 学校行政办公大楼建筑物实体图2. 功能介绍行政楼综合布线系统的目标是建设一个以办公自动化、为核心，以计算机网络技术为依托，技术先进、扩展性强、结构合理、内外沟通的日常行政办公计算机网络系统。
需要该网络将楼内的各种PC、工作站、终端设备、智能设备、监控设备和局域网连接起来，并与有关广域网相连，建立起能满足各个部门的日常办公、教学和管理工作需要的软硬件环境，开发各类信息库和应用系统，为学校各类人员提供网络通信服务。
二、项目需求分析1. 学校行政办公大楼建筑物架构图2. 详细需求分析1）满足主干1000Mbit/s、水平100Mbit/s交换到桌面的数据传输要求；2）主干光纤的配置冗余备份，满足将来扩展的需要；3）满足与电信及自身专网的连接；4）信息点功能可随需要灵活调整；三、综合布线总体方案设计学校行政楼楼层为3层；每层房间18间，层高为3.4-3.6m。
每一层都有一个过道以及一个会议室并且每个过道都配置一个摄像头。
每个办公室有网络信息点2个，语音点2个，会议室有网络信息点1个四、综合布线各子系统详细设计1. 垂直主干子系统本系统中的干线子系统是指行政楼中的主干光缆系统和大对数电缆，它源自行政楼的数据和语音主配线架，采用星形拓扑结构铺设到各楼层配线架。
为满足用户当前的需求，同时又能适应今后的发展，在本项目设计中，数据传输采用6芯多模室内光纤作为主干线；语音干线采用3类大对数电缆，同时建议每层增加1条5e类对绞电缆作为光纤主干的备用线路。
教学楼综合布线课程设计一、课程目标知识目标：1. 让学生理解教学楼综合布线的基本概念，掌握综合布线的系统组成、功能及分类。
2. 使学生了解综合布线系统的设计原则，掌握教学楼综合布线系统的设计方法和步骤。
3. 帮助学生掌握教学楼综合布线系统的施工技术及验收标准。
技能目标：1. 培养学生运用综合布线知识，分析教学楼网络布线需求，提出合理解决方案的能力。
2. 提高学生设计教学楼综合布线系统图的能力，能够绘制简单的综合布线系统图。
3. 培养学生动手实践能力，能够参与教学楼综合布线系统的施工及验收。
情感态度价值观目标：1. 培养学生对网络通信技术的兴趣，激发学生学习综合布线知识的热情。
2. 培养学生团队合作精神，提高学生在项目实践中的沟通协调能力。
3. 增强学生对我国通信事业发展现状的认识，培养学生的社会责任感和使命感。
本课程针对初中年级学生，结合学科特点，注重理论知识与实践技能的结合。
在教学过程中，关注学生个体差异，充分调动学生的学习积极性，引导学生主动参与课堂讨论与实践操作。
通过本课程的学习，使学生能够掌握教学楼综合布线的基本知识，具备一定的设计、施工和验收能力，为今后的职业发展奠定基础。
二、教学内容1. 教学楼综合布线基础知识- 综合布线系统的定义、组成、功能及分类- 教学楼综合布线系统的应用场景2. 教学楼综合布线系统设计- 设计原则与要求- 设计流程与方法- 教学楼综合布线系统图绘制3. 教学楼综合布线施工技术- 施工准备与施工工艺- 管槽系统安装与线缆敷设- 设备间与信息插座安装4. 教学楼综合布线系统验收- 验收标准与方法- 验收流程与注意事项5. 教学楼综合布线系统工程案例- 分析实际案例，了解综合布线系统的应用- 学生分组讨论，提出改进意见教学内容依据课程目标，紧密结合教材，注重理论与实践相结合。
教学大纲明确教学内容分为五个部分，按照以下进度安排：第一周：教学楼综合布线基础知识第二周：教学楼综合布线系统设计第三周：教学楼综合布线施工技术第四周：教学楼综合布线系统验收第五周：教学楼综合布线系统工程案例分析与讨论三、教学方法1. 讲授法：通过系统讲解教学楼综合布线的基本概念、设计原则、施工技术等理论知识，为学生奠定扎实的基础。
第一学期学年2018-201学号《网络工程与综合布线》课程设计报告校办公楼综合布线设计题目：专业：班级：：名姓指导教师：绩成：计算机学院日月年2018125目录1 引言..............................................................12 需求分析..........................................................12.1 概述 (1)3 网络系统..........................................................13.1综合布线系统设计 (2)3.1.1 设计目标 (2)3.1.2设计原则 (2)3.1.3设计依据 (3)3.1.4 布线系统产品选型 (3)3.2系统布线详细设计 (5)3.2.1工作区设计 (5)3.2.2 配线子系统设计 (6)3.2.3 干线子系统设计 (6)3.2.4 设备间设计 (6)3.2.5 进线间设计 (7)3.2.6 管理设计 (8)4综合布线材料清单 ..................................................85系统测试 ..........................................................95.1 测试数据 (9)6 总结.............................................................10参考文献...........................................................101 引言综合布线系统是随着通信技术和计算机连网技术的发展而发展起来的，八十年代末期综合布线技术在设计、产品、标准、测试等方面取得了突飞猛进的发展；欧美许多发达国家对其特别重视，并先后制定标准对其进行规范，其中被许多国家广泛采用的有美国电子工业协会/电信工业协会制定的 TIA/EIA 568A 标准和国际标准化组织制定IS0/IEC 11801标准；这两个标准的制定对促进综合布线技术的普及和计算机网络技术的发展奠定了基础；我国对综合布线技术的推广应用也非常重视，并于1997年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准：《建筑与建筑群综合布线系统工程设计规范》（CECS 72：95）；1997年该标准得到了进一步完善，其新标准《建筑与建筑群综合布线系统工程设计规范》（CECS 72：97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时《建筑与建筑群综合布线系统工程施工及验收规范》（89：97）也相继出台，这对规范我国综合布线产业无疑将产生积极的影响。
综合布线报告综合布线是一项关乎建筑物内部网络通信的重要工程。
无论是办公楼、学校、医院还是商场，都需要一个高效而可靠的网络来支持各种应用和设备。
综合布线系统的有效性和可持续性直接影响到现代社会的发展和生活质量。
本报告将介绍综合布线的概念、重要性以及一些实施细节以供参考和借鉴。
一、概念和意义综合布线是一种将各种通信设备和技术集成到一套有机结构中的通信网络系统。
这种结构不仅包括了传统的数据通信设备，如计算机、服务器和交换机，还包括了电话、视频监控、安防系统等。
通过综合布线系统，不同设备之间可以实现互联互通，数据传输速度更快，效率更高。
综合布线的重要性不言而喻。
首先，它提供了一个统一的基础设施，减少了不同系统之间的不兼容性问题。
这样一来，用户可以更方便地使用各种设备，并且不需要更换或升级现有的设备。
其次，综合布线系统能够提供更高的数据传输速度和带宽，支持多种应用，提升了用户体验。
最后，它还增强了网络的可扩展性和可管理性，方便后续维护和扩展。
二、实施细节1.规划和设计综合布线系统的规划和设计是整个项目的基础。
在规划阶段，需要对建筑物的结构和布局进行详细的分析，确定网络节点的位置和布线路径。
此外，还需要考虑到未来的扩展需求，并选择合适的电缆类型和管道走向。
2.电缆和管道安装电缆和管道的安装是综合布线项目中的核心任务。
在安装过程中，需要遵循一系列的标准和规范，确保电缆的正常运行和保护设备的安全。
此外，还需要进行电缆的测试和标注，以便后续的维护和管理。
3.设备和系统集成在电缆和管道安装完成后，需要将各个设备和系统集成到综合布线系统中。
这个过程包括了硬件的连接、软件的配置、设备的测试等。
只有在设备和系统正常运行后，才能保证整个综合布线系统的稳定性和可靠性。
4.维护和管理综合布线系统的维护和管理是一个持续的过程。
定期的巡检和维护可以确保系统的正常运行，及时发现并解决潜在的问题。
此外，还需要建立一套完善的管理机制，包括设备的标识和记录、用户权限的管理等。

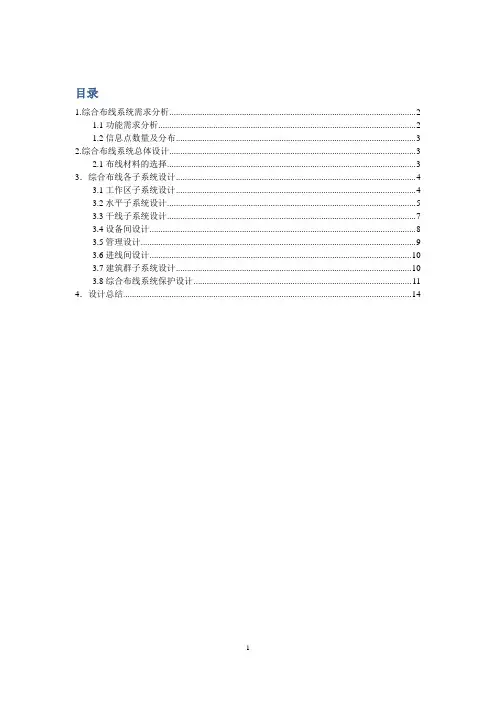

目录1.综合布线系统需求分析 (2)1.1功能需求分析 (2)1.2信息点数量及分布 (3)2.综合布线系统总体设计 (3)2.1布线材料的选择 (3)3．综合布线各子系统设计 (4)3.1工作区子系统设计 (4)3.2水平子系统设计 (5)3.3干线子系统设计 (7)3.4设备间设计 (8)3.5管理设计 (9)3.6进线间设计 (10)3.7建筑群子系统设计 (10)3.8综合布线系统保护设计 (11)4．设计总结 (14)1.综合布线系统需求分析1.1功能需求分析能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图象传递。
除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以便将来有更大的需求时很容易的实现设备扩展。
能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。
能够支持100MHz或1000MHz的数据传输，可支持快速以太网、千兆以太网、令牌环网、A TM、FDDI、ISDN等网络及应用。
整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
开放：采用标准RJ45接口，兼容不同厂家的标准产品。
灵活：水平子系统支持语音、数据，支持100Base-T、1000Base-T等。
可靠：采用六类系列产品。
便于管理：面板、配线架有明显标识，机房线路管理、维护方便。
以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为办公楼计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。
全面实现办公楼计算机通信网络的通讯、办公、管理手段的智能化、集成化，把办公楼计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。
同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供15年保证；在办公大楼增加新系统时，对新设备提供信号传输的支持。
行政楼综合布线课程设计一、课程目标知识目标：1. 学生能理解综合布线系统的基本概念、原理及组成部分。
2. 学生能掌握综合布线系统设计的基本流程、规范和要点。
3. 学生能了解综合布线系统在实际工程中的应用案例。
技能目标：1. 学生能够运用所学知识，设计简单的综合布线系统方案。
2. 学生能够分析综合布线系统中的常见问题，并提出合理的解决方案。
3. 学生能够熟练使用相关工具和软件进行综合布线系统的施工图绘制。
情感态度价值观目标：1. 培养学生对综合布线技术的兴趣，激发学习热情。
2. 培养学生的团队协作意识，提高沟通与协作能力。
3. 培养学生具备工程思维，关注工程实践中的细节问题，提高工程质量意识。
课程性质：本课程为实践性较强的课程，结合理论知识与实践操作，培养学生解决实际问题的能力。
学生特点：学生具备一定的计算机网络基础知识，对综合布线系统有一定了解，但实际操作能力较弱。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。
通过课程学习，使学生能够独立完成综合布线系统的设计和施工。
二、教学内容1. 综合布线系统基本概念与原理- 网络基础知识回顾- 综合布线系统的定义与作用- 综合布线系统的组成部分与分类2. 综合布线系统设计流程与规范- 设计前的需求分析- 系统设计的基本原则与步骤- 布线系统标准与规范3. 综合布线系统施工图绘制- 施工图的基本要素与符号- 施工图绘制方法与技巧- 常用绘图软件介绍与操作4. 综合布线系统施工与验收- 施工前的准备工作- 布线系统施工流程与方法- 验收标准与验收流程5. 综合布线系统案例分析- 实际工程案例介绍- 案例分析与讨论- 案例实施中的问题与解决方案6. 综合布线系统维护与管理- 系统维护的基本要求与方法- 故障诊断与处理- 系统升级与扩展教学内容按照以上六个方面进行组织，结合教材相应章节，确保教学内容的科学性和系统性。
在教学过程中，注意理论与实践相结合，注重培养学生的实际操作能力。
课程设计报告题目行政楼综合布线系统设计课程名称综合布线系统院部名称机电工程学院专业建筑电气与智能化班级 13建筑电气与智能化1班学生姓名蔡建军学号 ********** 课程设计地点工科楼C203 课程设计学时 16指导教师周霞金陵科技学院教务处制成绩目录1.工程概况 (1)1.1工程简介 (1)1.2设计依据 (1)1.3设计原则 (1)2.综合布线系统需求分析 (3)2.1功能需求分析 (3)2.2信息点数量及分布 (3)3.综合布线系统总体设计 (4)3.1布线材料的选择 (4)3.2信道总体设计 (4)4.综合布线各子系统设计 (7)4.1工作区子系统设计 (7)4.2水平子系统设计 (8)4.3干线子系统设计 (10)4.4设备间设计 (12)4.5管理设计 (13)4.6进线间设计 (14)4.7综合布线系统保护设计 (14)5.设计总结 (16)6.参考文献 (17)1.工程概况1.1工程简介金陵科技学院办公楼.位于金陵科技学院江宁校区西门南侧.建筑长74.2米.宽64.2米.约4763平方米.共五层.层高4m。
一到四层主要办公区使用.其中一、二层分南北区.三、四层只有北区.第三层主要作领导办公室；地下一层主要作设备用房和车库使用。
行政楼智能化系统主要有综合布线系统、信息网络系统、计算机中心机房系统、防雷接地系统。
1.2设计依据主要规程、规范及标准：（1）JGJ/T16-92《民用建筑电器设计规范》；（2）GB/T50314-2000《智能建筑设计标准》；（3）GB50348-2004《安全防范工程技术规范》；（4）GBJ57-83《建筑防雷设计规范》；（5）GB50339-2003《智能建筑工程质量验收规范》；（6）GB50343-2004《建筑物电子信息系统防雷技术规范》；（7）GBJ32-82《电器装置安全工程施工及验收规范》；（8）《建筑与建筑群综合布线系统工程设计规范》；（9）《建筑与建筑群综合布线系统工程施工及验收规范》；（10）《供配电系统设计规范》；（11）《不间断电源技术性能标定方法及实验要求》；（12）（IEC61312）《雷电电磁脉冲的防护》；（13）GB4943-95《信息技术设备包括电气设备的安全》1.3设计原则采用先进、成熟、实用的智能化系统集成技术；对行政楼的各智能化子系统应实行统一的管理；所采用的系统和设备应符合标准化、开放性的要求.并具有可扩性和灵活性。

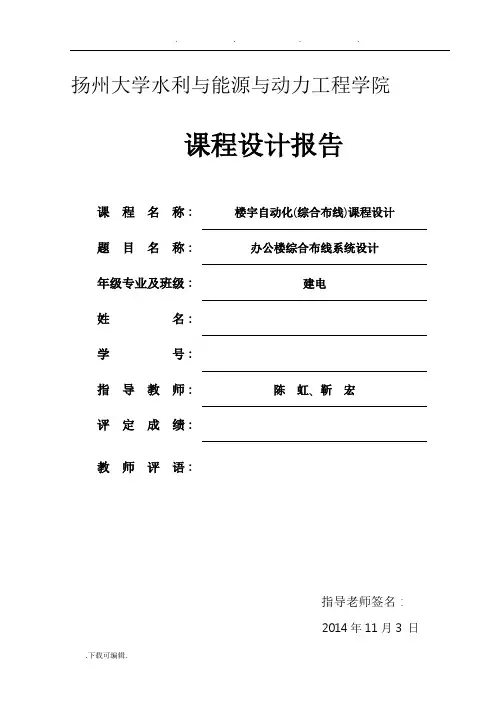

扬州大学水利与能源与动力工程学院课程设计报告课程名称：楼宇自动化(综合布线)课程设计题目名称：办公楼综合布线系统设计年级专业及班级：建电姓名：学号：指导教师：陈虹、靳宏评定成绩：教师评语：指导老师签名：2014年11月3 日楼宇自动化(综合布线)课程设计任务书一、设计指导思想目的：通过本次设计使学生在学习《楼宇自动化技术与应用》课程的基础上，能够运用计算机控制技术的基本理论和方法完成安全防范系统的方案设计；测点的选定；设备选型；施工图设计，了解计算机控制系统设计的全过程。
能达到系统的巩固所学的理论知识与专业知识，并扩大知识面。
在指导教师的指导下能独立解决有关工程的计算机控制系统方案设计、测点确定、设备选型和施工图设计问题，从而表现出有一定的科学性与创造性，提高设计、绘图、综合分析问题与解决问题的能力。
要求：独立完成设计任务，学会工程设计的基本方法与基本步骤，提高专业知识的综合应用能力。
设计应有自己的思想，不能是文献综述（文献综述不能计成绩）。
详细参照教材以及查阅课外文献资料，选定合适的系统，进行一次某单位安全防范设施单个内容的设计，要求参照教材第六章中央空调系统的监测与控制、第七章火灾自动报警与控制和第八章安全防范系统工程设计的步骤和要求进行，设计图纸和设计说明书应有一定深度，体现课程特点。
通过工程技术实践方面的综合训练，掌握理论分析与计算、资料文献查阅、相关技术标准和规范运用、计算机运用等的能力，具备一定的综合分析问题与解决问题、独立进行工程设计的能力，为毕业设计和今后从事专业工作打下一个初步基础。
学生应严格按照指导老师的安排有组织、有秩序地进行本次设计。
先经过老师辅导、答疑以后，学生自行进行设计，完成主要工作以后，在规定的时间内再进行解疑、审图后，每位学生必须将全部设计图纸外加说明书和封面装订成册。
二、课程设计具体要求（根据每个人具体的任务内容，对照下面的设计要求进行设计）⑴设计说明书的要求包括：①项目介绍；②设计依据；③设计内容、目的和技术要求；④系统性能指标；⑤对其它专业提出配合要求。
. . .. . .《网络工程与综合布线》 课程设计报告题目： 校办公楼综合布线设计 专业： 班级： 姓名： 指导教师：2018-2019学年 第一学期成绩：计算机学院2018年12月5日目录1 引言 (1)2 需求分析 (1)2.1 概述 (1)3 网络系统 (2)3.1综合布线系统设计 (2)3.1.1 设计目标 (2)3.1.2设计原则 (3)3.1.3设计依据 (3)3.1.4 布线系统产品选型 (4)3.2系统布线详细设计 (6)3.2.1工作区设计 (7)3.2.2 配线子系统设计 (7)3.2.3 干线子系统设计 (8)3.2.4 设备间设计 (8)3.2.5 进线间设计 (10)3.2.6 管理设计 (10)4综合布线材料清单 (11)5系统测试 (12)5.1 测试数据 (12)6 总结 (13)参考文献 (14)1 引言综合布线系统是随着通信技术和计算机连网技术的发展而发展起来的，八十年代末期综合布线技术在设计、产品、标准、测试等方面取得了突飞猛进的发展；欧美许多发达国家对其特别重视，并先后制定标准对其进行规范，其中被许多国家广泛采用的有美国电子工业协会/电信工业协会制定的TIA/EIA 568A 标准和国际标准化组织制定IS0/IEC 11801标准；这两个标准的制定对促进综合布线技术的普及和计算机网络技术的发展奠定了基础；我国对综合布线技术的推广应用也非常重视，并于1997年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准：《建筑与建筑群综合布线系统工程设计规范》（CECS 72：95）；1997年该标准得到了进一步完善，其新标准《建筑与建筑群综合布线系统工程设计规范》（CECS 72：97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时《建筑与建筑群综合布线系统工程施工及验收规范》（89：97）也相继出台，这对规范我国综合布线产业无疑将产生积极的影响。
综合布线系统是一项实践性很强的工程。
它是现代社会信息化的必然产物，是多功能、智能型大楼的必然要求。
综合布线系统对基于各种系统资源的大楼总体功能的发挥并保持各部门长期、高效率的运转发挥着重要的作用。
2 需求分析2.1 概述工程概况本项目主要是面向学校东办公楼的设计，共为5层，楼层中主要是本校各个系的办公室及学校财务处招生信息等处的办公场所，要求为每间房提供比较方便的高速宽带业务和语音通信业务服务。
因此有较高的网络需求，同时对网络的质量要求也比较高，所以我们应确保网络的稳定性和高性能运转。
考虑到具体应用方面，综合考虑了实际应用和未来升级的空间，我们设计办公区内主干容量为千兆缆线。
3 网络系统3.1综合布线系统设计本布线系统设计信息点总计为236个，每层楼左右两边26间房，每个房间两个网络信息点和一个语音信息点，每层楼有52个信息点，共设计有一个主配线间（BD），两个楼层配线间（FD），其中一二层公用一个楼层配线间（FD），三四五层公用一个楼层配线间（FD）,主配线间位于一楼，楼内水平布线采用超五类非屏蔽双绞线为传输媒介，主干带宽达1000Mbps，桌面计算机以100M速率接入网络，语音信息点的接入采用25对大对数电缆。
3.1.1 设计目标本大楼的结构化综合布线，遵照各设计安装标准，为整栋大楼提供先进的、统一的和可靠的数据、语音及视频传输平台，充分满足办公自动化、通信自动化的需求，并适应未来10年内的技术升级与应用发展的需要。
3.1.2设计原则大楼的综合布线作为永久性的链路，投资具有一次性。
为达到效用最大化，系统设计满足以下原则：标准化：按照国际国内相关标准进行系统的设计和网络设备的选型。
可扩展性：支持系统的扩展和升级。
通过适量的冗余，满足未来的系统扩容；采用符合国际标准的设备，方便系统升级和设备接入。
易用性：所有接插件均使用标准件，方便管理和使用；系统管理的软硬件采用模块化结构，方便维护和更换。
经济性：在充分考虑并满足近期及未来需求的基础上，选用合适的设备，降低系统的造价。
灵活性：系统的使用不受物理位置和设备类型的限制，电脑组网及系统端口可随需求任意设定。
3.1.3设计依据国家行业和地区技术标准、规范CECS 92:97 建筑与建筑群综合布线工程设计规范CECS 89:97 建筑与建筑群综合布线工程施工及验收规范YD/T926 1-2-1997 大楼通信综合布线系统行业标准JGJ/T16-92 民用建筑电器设计规范GBJ42-81 工业企业通信设计规范GBJ79-85 工业企业通讯接地设计规范国际技术标准、规范ISO/IEC 11801:1995 建筑物综合布线规范EIA/TIA-568A:1995 商务建筑物电信布线标准EIA/TIA-569 商务建筑物电信布线路由标准EIA/TIA-606 商务建筑物电信基础设施管理标准EIA/TIA TSB67 商务建筑物电信布线测试标准EIA/TIA TSB72 集中光纤布线指导原则3.1.4 布线系统产品选型针对本工程的需要来看，主干带宽1000Mbps，桌面计算机以100M接入网络。
再考虑今后扩展的要求，以及经济成本等方面，我们决定主干使用多模光纤，配线选用超五类非屏蔽对绞电缆。
计算机网络是指将地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路，按照一定的拓扑结构形状连接起来，在网络操作系统、网络管理软件或网络通信协议的管理和协调下，实现信息传递和交换，达到资源共享的信息系统。
综合布线是分布在一个有限地理范围内的传输网络系统，构成的网络拓扑结构有很多种，不同的拓扑结构确定了不同的网络应用，也就决定了不同的网络技术。
常用的网络拓扑结构有星型、总线型、环型、树型以及网状拓扑型等。
（1）星型拓扑结构星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
基本的星型拓扑结构如图3－1所示。
图3－1星型拓扑结构（2）总线型拓扑结构总线型拓扑结构是指各工作站和服务器均挂在一条总线上，各工作站地位平等，无中心节点控制，信息传递方向总是从发送信息的节点开始向两端扩散，如同广播电台发射的信息一样，因此又称广播式计算机网络。
图3－2给出了总线型拓扑结构的示意图。
图3－2总线型拓扑结构图3－3 环型拓扑结构（3）环型拓扑结构环型拓扑结构示意图如图3－3所示，各节点通过各楼层配线间的有源设备相接形成环型通信回路，各节点之间无主从关系。
（4）树型拓扑结构如图3－4所示，树型结构可以看成总线型结构的扩展，是在总线网上加上分支形成的，其传输介质可有多条分支，但不形成闭合回路；树型结构也可以看成是星型结构的叠加，又称为分级的集中式结构。
图3－4树型拓扑结构（5）网状拓扑结构网状拓扑网络中，节点之间的连接是任意的，没有规律。
网状结构分为全连接网状和不完全连接网状两种形式。
结合以上拓补结构的特点，并综合考虑行政楼对于数据通信及计算机网络的性能要求，从数据传输速率、传输可靠性以及故障检测与排查等角度着手，确定网络传输方式采用星型连接。
3.2系统布线详细设计综合布线系统划分为7个子系统，它们分别是工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理子系统。
如图3-5工作区配线子系统干线子系统建筑群子系统设备间图3－5 综合布线系统结构图3.2.1工作区设计工作区子系统由信息插座和跳线组成。
每间房设置两个信息点插座，插座全部采用国际标准的EIA/TIA568B(RJ45)插座接口，采用墙插方式安装在离地面300mm的位置，跳线使用超五类非屏蔽跳线。
每个语音插座配备一个RJ11模块。
本布线系统设计中，每间房设置两个信息模块，一个语音模块，经统计核算共有236个信息点，118个语音点。
3.2.2 配线子系统设计配线子系统中选用超五类非屏蔽对绞电缆，通过两个楼层配线架与以上工作区的信息点相连接，每条电缆均在90米以内，可以满足100M的传输要求，布线路由为从楼层配线架经由垂直线槽和水平线槽，管道到达信息插座。
配线缆线平均距离=（60+7)/2*1.1+6=42.85m模块化配线架型号和数量：在一楼和四楼分别使用三个48口的模块化配线架和一个100对的110配线架。
表一信息点统计表表二水平缆线信息统计表三配线架统计3.2.3 干线子系统设计干线子系统是综合布线系统中非常关键的组成部分，如图4－2所示，干线子系统由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备及设备缆线和跳线组成。
图3-6 干线子系统示意图总的来说，干线子系统的设计要求主要包括以下几个方面：（1）垂直干线电缆应采用星型物理拓补结构。
（2）从楼层电信间到设备间只能有一级交叉，一般在楼层电信间配线架BD上进行。
（3）干线子系统中不允许有转择点（TP），配线子系统可以有转择点（TP）。
（4）电话语音和数字骨干应该分离，以避免出现串音干扰，方便管理和维护。
（5）保证屏蔽干线电缆只有一端接地。
3.2.4 设备间设计设备间子系统由布线系统的建筑物进线设备，电话、数据、计算机等各种主机设备及其保安配线设备等组成。
在本方案设计中，大楼内结构化布线的设备间子系统设在1楼右边的空房间。
设备间子系统采用19＂工业标准机柜，用于安装配线架、理线架及Hub、Switch等网络设备。
设备间内的设备种类繁多，而且线缆布设复杂。
为了管理好各种设备及线缆，设备间内的设备按内网、外网、语音分类分区安装，设备间内所有进出线装置或设备采用不同色标，以区别各类用途的配线区，方便线路的维护和管理。
3.2.5 进线间设计本工程不单独设计进线间，光缆和室外语音电缆从室外直接进去设备间内，进入室内后缆线进行接地处理。
进线间是建筑物外部的建筑群管线、电信局管线入室部位，并可作为入口设施和建筑群配线设备的安装场地。
每个建筑物宜设置1个进线间，一般位于地下层。
进线间宜靠近外墙并在地下设置，以便于线缆引入。
进线间设计应符合下列规定：（1）进线间应防止渗水，宜设有抽排水装置。
（2）进线间应与布线系统垂直竖井沟通。
（3）进线间应采用相应防火级别的防火门，门向外开，宽度不小于1m。
（4）进线间应设置防有害气体措施和通风装置，排风量按每小时不小于5次容积计算。
（6）与进线间无关的管道不宜通过。
进线间管道入口所有布放缆线和空闲管孔应采用防火材料封堵，并做好防水处理。
3.2.6 管理设计管理也称管理子系统，其主要功能是使布线系统与其连接的设备、器件构成一个有序的整体。
综合布线管理人员可以通过调整管理子系统的交连方式，安排或重新安排线缆路由，使传输线路延伸到建筑物内部各个工作区，从而实现综合布线系统的灵活性、开放性和扩展性。
管理子系统由交连、互连和输入/输出组成，实现配线管理，为连接其它子系统提供手段。
