(建筑工程管理)办公大楼内的综合布线的设计和施工

综合布线企业办公大楼设计
综合布线是指将各种用于传输数据、语音和视频信号的电缆、光纤等导线布置在建筑物内的一种系统。

在现代办公大楼设计中，综合布线的规划和设计非常重要，因为它涉及到数据通信的速度和质量，影响到整个办公大楼的信息交流和工作效率。

下面将详细介绍综合布线企业办公大楼的设计要点。

首先，综合布线的设计应该充分考虑企业的需求和未来的发展。

在规划和设计时，需要了解企业的规模、业务需求和技术要求，确定综合布线的类型和容量。

同时，还要考虑到企业未来的扩展和升级需求，以避免后期的重新布线和额外的投资。

另外，综合布线的设计要考虑到通信设备的规划和安装。

在办公大楼设计过程中，需要确定各个区域的通信设备的位置和数量。

通信设备的位置要尽量靠近布线区域，以减少布线长度和损耗，提高数据传输的速度和质量。

此外，还要考虑到通信设备的冷却和保护，选择合适的通风和防护设施。

同时，综合布线的设计还要考虑到电力供应和安全。

综合布线系统需要大量的电力供应，包括终端设备的供电和布线设备的供电。

在办公大楼的设计中，需要合理规划电力线路和插座位置，满足综合布线系统的电力需求。

此外，还要设计合适的电力保护和接地措施，确保综合布线系统的安全和稳定运行。

最后，综合布线的设计还要考虑到管理和维护。

在办公大楼使用后，综合布线系统需要进行管理和维护，包括对布线设备和通信设备的监测和
维修。

因此，在设计时需要考虑到管理和维护的便利性，合理选择布线设备和管理工具，提高系统的可管理性和可维护性。

办公大楼综合布线设计方案一、背景介绍办公大楼是一个多功能的工作空间，为了提高工作效率，保障通信网络的稳定性和安全性，合理的综合布线设计方案至关重要。

本文将详细介绍办公大楼综合布线设计方案，包括布线的基本原则、布线的分类和具体实施步骤，并提出一份示例方案供参考。

二、布线的基本原则1.合理规划布线路径：根据办公大楼的建筑结构和使用需求，合理规划布线路径，避免布线路径冗余或交叉，减少布线的复杂度。

2.考虑未来扩展性：根据办公大楼未来的发展需求，布线方案应考虑到网络设备的增加和变动，预留足够的余量和扩展空间。

3.保证高速和高品质：布线方案应满足高速、高带宽和高品质的要求，兼容各类网络设备，保证数据传输的稳定性和流畅性。

4.注意安全性和稳定性：合理布置设备和线缆，加强物理安全措施，减少外部干扰和数据泄露的风险。

三、布线的分类根据不同的功能需求和使用场景，办公大楼的综合布线可以分为以下几类：1.数据布线：用于连接办公室内的计算机、服务器和网络设备，传输各类数据信号。

2.电话布线：用于办公室内的电话通信系统，包括固定电话和IP电话。

3.视频布线：用于传输监控摄像头和会议室视频信号，确保视频监控和会议室设备的稳定运行。

4.音频布线：用于传输音频信号，为会议室、多媒体教室等提供音频播放和会议系统。

四、布线方案实施步骤1.确定需求：根据办公大楼的具体情况，明确综合布线的需求，包括网络覆盖范围、设备连接数、传输速率等。

2.设计布线路径：根据建筑结构和使用需求，设计合理的布线路径，包括主干线和分支线的位置和走向。

3.选择线缆和设备：根据需求和预算，选择适用的线缆和设备，包括网络线缆、连接器、面板、交换机等。

4.布设线缆：按照设计的布线路径，布设线缆，并进行连接、固定和标识。

5.测试和调试：使用专业测试仪器对布线进行测试，确保连接质量和数据传输速率符合要求。

6.完善安全措施：增加物理安全措施，例如设立机房门禁、视频监控等，防止非法访问和数据泄露。

办公大楼综合布线系统设计方案办公大楼综合布线系统设计方案在当今社会中，信息已成为一种关键性的战略资源。

为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。

因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。

综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。

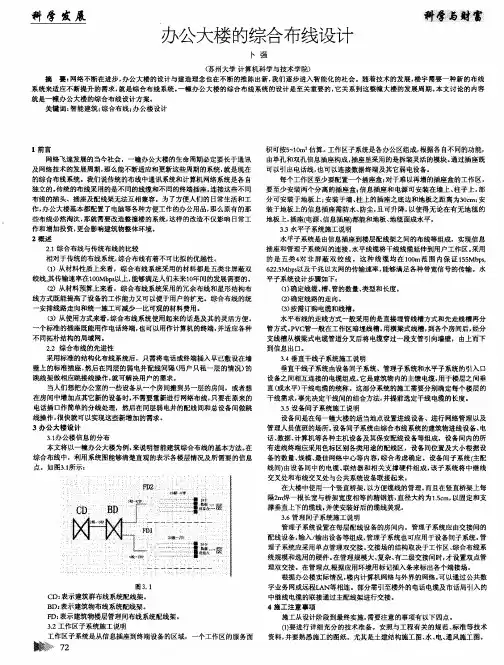

综合布线系统结构从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。

1、工作区子系统工作区子系统是指从水平系统用户信息插座延伸至数据终端设备的区域，由连接线缆和适配器组成。

工作区的UTP/FTP跳线为软线(Patch Cable)材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。

2、水平子系统水平子系统指从楼层配线间至工作区用户信息插座。

由用户信息插座、水平电缆、配线设备等组成。

综合布线中水平子系统是计算机网络信息传输的重要组成部分。

采用星型拓扑结构，每个信息点均需连接到管理子系统。

由UTP、STP线缆构成。

最大水平距离：90m(295ft)。

指从管理间子系统中的配线架的JACK端口至工作区的信息插座的电缆长度。

工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10m。

水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更。

因此要施工严格，保证链路性能。

综合布线的水平线缆可采用超五类、六类双绞线、也可采用屏蔽双绞线，甚至可以光纤到桌面。

3、管理子系统在综合布线六个系统中对管理子系统的理解定义上各标准、厂商有所差异，单单从布线的角度上看，称之为楼层配线间或电信间是合理的，而且也形象化;但从综合布线系统最终应用--数据、语音网络的角度去理解，称之为管理子系统更合理。

办公大楼综合布线系统设计方案一、综合布线系统设计的重要性办公大楼综合布线系统是现代化办公设施的关键之一。

在数字化和信息化的背景下，综合布线系统是公司和企业建立计算机网络的关键。

而办公大楼的综合布线系统是建立在这个计算机网络之上的，所以它的设计方案至关重要。

二、综合布线系统的设计方案一个好的综合布线系统的设计应该包括以下几点：1. 确定办公大楼的布线区域首先，设计师需要确定办公大楼的布线区域。

这包括识别网络需求的地方，如办公室，会议室，休息室，商店和厨房等。

2. 选择适当的布线系统其次，设计师应该选择适当的布线系统。

不同的布线系统有不同的优缺点。

例如，红色布线系统需要更高的综合布线成本，但是它具有更高的传输速度和更高的带宽。

另一方面，绿色布线系统成本较低，但传输速度也更慢。

3. 确定综合布线的类型和数量接着，设计师应该确定综合布线的类型和数量。

综合布线可以分为交换机，主机，处理器和调制解调器。

根据网络需求和办公大楼的大小，应该选择适当的类型和数量。

4. 考虑未来的需求在设计综合布线系统时，还应该考虑未来的需求，这意味着必须选择一种可扩展性很好的布线系统。

应该选择一个可扩展的布线系统，可以随着公司发展而增加端口数量。

5. 确定标准和规范最后，设计师应该确定标准和规范。

这包括确定网络系统的标准，电缆类型和长度的限制，以及将网络设备安装在建筑物中所需的规范。

此外，还必须设置维护安全的规则和过程。

三、综合布线系统的实施设计完综合布线系统的设计方案后，必须进行实施。

这包括安装电缆，测试和调试网络系统，安装设备和测试器件，并最终将网络系统与活跃的网络连接起来。

此外，必须建立适当的维护过程，以确保系统的可靠性和完整性。

四、综合布线系统的维护维护综合布线系统是保持网络系统稳定运行的关键。

维护包括电缆和连接器的周期检查和清洗，电缆和设备的替换，以及网络安全的更新和升级。

五、结论综合布线系统的设计方案是办公大楼网络系统的基础。

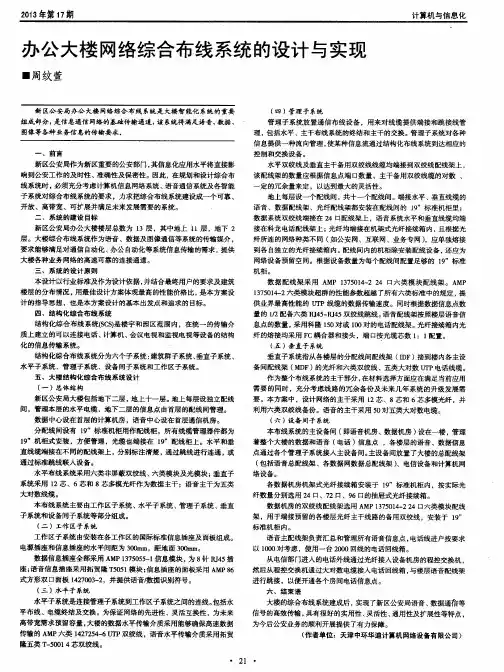

办公大楼网络综合布线系统的设计与实现引用：新区公安局办公大楼网络综合布线系统是大楼智能化系统的重要组成部分，是信息通信网络的基础传输通道，该系统将满足语音、数据、图像等各种业务信息的传输要求。

一、前言新区公安局作为新区重要的公安部门，其信息化应用水平将直接影响到公安工作的及时性、准确性及保密性。

因此，在规划和设计综合布线系统时，必须充分考虑计算机信息网络系统、语音通信系统及各智能子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展并满足未来发展需要的系统。

二、系统的建设目标新区公安局办公大楼楼层总数为13层，其中地上11层，地下2层。

大楼综合布线系统作为语音、数据及图像通信等系统的传输媒介，要求能够满足对通信自动化、办公自动化等系统信息传输的需求，提供大楼各种业务网络的高速可靠的连接通道。

三、系统的设计原则本设计以行业标准及作为设计依据，并结合最终用户的要求及建筑楼层的分布情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。

四、结构化综合布线系统结构化综合布线系统（scs）是楼宇和园区范围内，在统一的传输介质上建立的可以连接电话、计算机、会议电视和监视电视等设备的结构化的信息传输系统。

结构化综合布线系统分为六个子系统：建筑群子系统、垂直子系统、水平子系统、管理子系统、设备间子系统和工作区子系统。

五、大楼结构化综合布线系统设计（一）总体结构新区公安局大楼包括地下二层，地上十一层。

地上每层设独立配线间，管理本层的水平电缆，地下二层的信息点由首层的配线间管理。

数据中心设在首层的计算机房，语音中心设在首层通信机房。

分配线间设有19”标准机柜用作配线柜，所有线缆管理器件都为19”机柜式安装，方便管理，光缆也端接在19”配线柜上。

水平和垂直线缆端接在不同的配线架上，分别标注清楚，通过跳线进行连通，或通过标准跳线联入设备。

水平布线系统采用六类非屏蔽双绞线、六类模块及光模块；垂直子系统采用12芯、6芯和8芯多模光纤作为数据主干；语音主干为五类大对数线缆。

2023办公大楼综合布线系统设计方案•项目概述•需求分析•系统设计•硬件与设备选型•系统安全与可靠性设计•系统测试与验收•项目管理与实施方案•结论与建议目录01项目概述随着企业发展和扩张，现有办公大楼已无法满足需求，需要进行改建或扩建。

办公大楼建设为了提高企业内部通信效率和信息共享，需要进行综合布线系统建设。

网络通信需求项目背景1项目目标23满足企业内部通信需求，提高信息共享和协同工作效率。

满足通信需求在改建或扩建过程中，要确保与现有设备的兼容性，减少不必要的投资浪费。

兼容现有设备设计方案要考虑到未来业务发展和网络升级的需求，保证系统的可扩展性和灵活性。

可扩展性和灵活性项目范围为办公区域的每个工位提供网络接口和电话接口，并确保网速和信号质量。

办公区域布线会议室布线公共区域布线机房布线为会议室和讨论室提供高质量的视频和音频接口，满足视频会议和远程会议需求。

为公共区域如休息室、接待室等提供适量的网络接口和电话接口，方便员工使用。

为数据中心和网络机房提供高质量的网络设备和连接，确保网络正常运行和数据传输速度。

02需求分析03视频通信为了满足视频会议的需求，系统中需要考虑高清视频通信的需求。

用户需求01语音通信为了满足日常办公的通信需求，系统中需要考虑语音通信的需求。

02数据传输为了满足高速数据传输的需求，系统中需要考虑千兆或更高速率的数据传输。

建筑物特点办公大楼具有较高的楼层数，且楼层之间和建筑物之间的距离较大。

分布情况办公区域通常分布在不同的楼层和房间中，同时还有多个会议室和电话亭等设施。

建筑物特点与分布为了保证系统的可靠性，需要采用高可靠性、耐用的线缆和接插件等设备。

系统可靠性为了满足未来的扩展需求，需要采用可扩展的系统结构，以便于增加或修改部分线路。

系统扩展性为了便于维护和管理，需要采用易于管理维护的系统结构和设备。

系统管理维护布线系统需求03系统设计采用模块化设计思想，便于系统扩展和灵活调整。

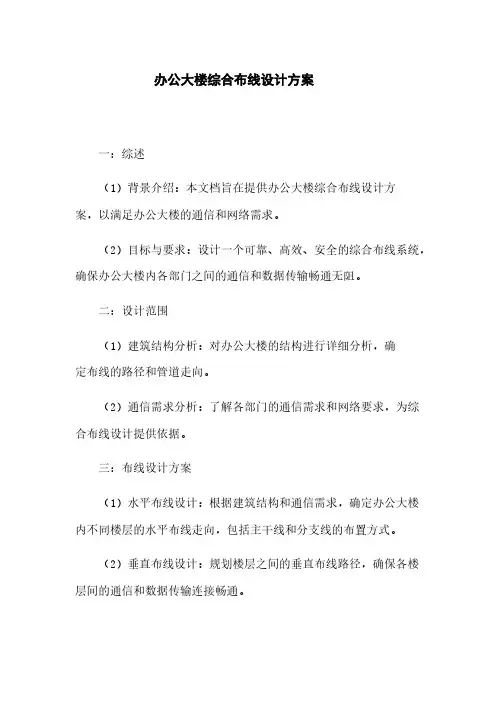

办公大楼综合布线设计方案一：综述（1）背景介绍：本文档旨在提供办公大楼综合布线设计方案，以满足办公大楼的通信和网络需求。

（2）目标与要求：设计一个可靠、高效、安全的综合布线系统，确保办公大楼内各部门之间的通信和数据传输畅通无阻。

二：设计范围（1）建筑结构分析：对办公大楼的结构进行详细分析，确定布线的路径和管道走向。

（2）通信需求分析：了解各部门的通信需求和网络要求，为综合布线设计提供依据。

三：布线设计方案（1）水平布线设计：根据建筑结构和通信需求，确定办公大楼内不同楼层的水平布线走向，包括主干线和分支线的布置方式。

（2）垂直布线设计：规划楼层之间的垂直布线路径，确保各楼层间的通信和数据传输连接畅通。

（3）配线间布局设计：设计配线间的位置和布局，确保布线设备的安全和便捷维护。

（4）设备选型：根据通信需求和预算限制，选择合适的布线设备和配件。

四：安全保障措施（1）防火设计：采用防火材料和设计合理的布线路径，确保综合布线系统在火灾发生时能够起到阻隔和保护作用。

（2）电磁干扰处理：根据办公大楼的特点，采取相应的电磁屏蔽措施，保证通信信号的稳定和可靠传输。

（3）安全认证：选择符合国家标准的布线设备和配件，确保系统的安全性和可靠性。

附件：本文档涉及的附件包括建筑结构图、通信需求分析表、布线设计图等。

法律名词及注释：（1）综合布线：属于信息通信基础设施建设范畴，指将各种电信、数据通信、计算机网络等信号通过一定的物理介质连结在一起，以满足信息通信需求的系统。

（2）防火材料：指在火灾情况下能够有效隔离火焰和烟雾的材料，常用的防火材料包括防火板、防火涂料等。

（3）电磁屏蔽：采用特殊材料或结构设计，使电磁波无法通过，以防止电磁干扰。

一：背景介绍办公大楼作为一个重要的行政办公场所，通信和网络设施的建设至关重要。

为了满足办公大楼内部通信和数据传输的需求，制定本综合布线设计方案。

二：设计目标（1）保证通信畅通：通过综合布线系统的设计和规划，确保各部门之间通信畅通，提高工作效率。

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，综合布线系统在现代建筑中扮演着至关重要的角色。

本项目旨在为某建筑提供高效、稳定、可靠的综合布线系统，以满足其通信、数据传输、监控等多功能需求。

2. 项目目标（1）实现建筑物内通信线路的统一规划和设计；（2）满足各类通信设备的接入需求；（3）确保系统稳定运行，降低维护成本。

3. 项目范围本项目涵盖建筑物内所有通信线路的敷设、连接、测试及验收工作。

二、施工准备1. 施工人员组织一支具备丰富经验的专业施工队伍，包括项目经理、技术员、施工员等。

2. 施工材料（1）缆线：包括UTP对绞电缆、光缆等；（2）连接器、插座、适配器等；（3）桥架、线槽、线管等；（4）测试仪器等。

3. 施工设备（1）敷设工具：电缆卷筒、牵引机、剪刀等；（2）连接工具：剥线钳、压线钳、打线钳等；（3）测试设备：网络测试仪、光纤测试仪等。

三、施工流程1. 工程测量（1）对建筑物进行测量，确定布线位置；（2）绘制施工图，标注线路走向、设备位置等。

2. 线路敷设（1）根据施工图，敷设缆线，确保缆线平直、无扭曲；（2）在敷设过程中，注意缆线与其他线路的隔离，保持最小净距离；（3）在缆线两端贴上标签，注明起始和终端位置。

3. 线路连接（1）按照设计要求，连接缆线与设备；（2）确保连接牢固、可靠；（3）测试连接质量，确保无误。

4. 系统测试（1）使用测试仪器对系统进行测试，包括线路通断、传输速率、信号质量等；（2）根据测试结果，对系统进行调整和优化。

5. 工程验收（1）组织验收小组，对施工质量进行验收；（2）验收合格后，进行系统交付使用。

四、施工要求1. 施工人员应严格按照施工图纸和规范要求进行施工；2. 施工过程中，注意安全防护，防止发生安全事故；3. 施工材料应选用合格产品，确保工程质量；4. 施工过程中，及时进行质量检查和验收，发现问题及时整改。

五、总结本综合布线工程施工方案旨在为用户提供一个高效、稳定、可靠的综合布线系统。

办公楼综合布线设计方案组长：xxx组员：xxx：垂直子系统xxx：水平子系统xxx：工作区子系统xxx：管理子系统目录1.工程概况 32.需求分析 32.1总体需求 3 2.2 功能需求 3 2.3 性能需求 42.4信息点需求 43.系统结构详述 43.1 工作区子系统 43.2水平子系统 53.3 垂直子系统 73.3.2垂直子系统的规划和设计 83.4管理间子系统 101.工程概况我们设计的是西安**公司办公大楼的综合布线系统，楼层共有4层，大楼长25米，宽15米，每层楼高3米，每层有22个房间。

该楼的综合布线系统将每层房间作为一个工作区，每个工作区设有4个信息插座，2个用于个人电脑，2个用作电话插座。

每层设有一个管理间，分管各层的工作区。

2.需求分析2.1总体需求（1）满足主干1000Mbps，水平100Mbps交换到桌面的网络传输需求。

（2）主干线缆有冗余备份，满足将来的扩展需求。

（3）布线系统将兼容不同厂家不同品牌的网络办公设备。

2.2 功能需求（1）电话通信传输。

（2）计算机数据通信传输。

（3）实现视频传输。

（4）符合其他综合布线标准的信号，数据传输。

2.3 性能需求（1）语音点和数据点使用相同的超5类4对双绞电缆，实现语音、数据相互备份。

（2）垂直主干数据通信全部使用光纤，语音通信则用大多数电缆。

（3）对于其他系统数据传输，可采用超5类双绞线或者专用线缆。

（4）能支持水平100Mbps、主干1000Mbps的网络应用，同时兼顾未来的扩展需求。

2.4信息点需求各层信息数量和大楼的管理间位置3.系统结构详述3.1 工作区子系统本大楼的工作区子系统有终端设备到信息插座的连线和信息插座构成,由于设计的是宿舍楼布线系统,各个工作区的情况一致,各个信息插座都相同.信息插座采用白色86型具有防尘盖的单口面板和超5类模块,信息插座距离地面的距离为300mm.电脑和终端以及电话等通过跳线连接到信息插座上.工作子系统的水平图如下:3.2水平子系统水平子系统由工作区信息模块到楼层配线架之间的线缆构成，数据及语音点的水平数据线缆采用Vcom室内超5类非屏蔽双绞线。

XXX办公大楼综合布线系统设计方案1、办公大楼布线环境大厦高十层，计算机中心设在一层，电话主机房设在一层。

但不在同一位置。

2、布线要求每层50个数据点、50个语音点；总计数据点500个，语音点500个；数据、语音水平系统均使用Futurecom UE/E六类非屏蔽或屏蔽双绞线；数据垂直主干系统采用Futurelink室内或多用途四芯或六芯多模光纤；语音垂直主干系统采用HAY五类25对大对数电缆。

3、布线系统应符合的工业标准（1）ISO/IEC 11801:信息技术-用户建筑物综合布线；（2）ANSI EIA/TIA 568A:商业建筑电信布线标准；（3）建筑与建筑群综合布线工程系统设计、施工及验收规范。

4、大楼布线建议方案4.1 预期目标（1）符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A标准，充分保证计算机网络高速、可靠的信息传输要求。

（2）能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图象传递。

（3）除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以便将来有更大的需求时很容易的实现设备扩展。

（4）能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。

（5）能够支持100MHz或1000MHz的数据传输，可支持快速以太网、千兆以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。

4.2 方案说明整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。

以下按各个子系统分别进行说明，在本方案中充分考虑了综合布线系统的高可靠性、高速传输特性、可升级性和高安全性。

．4.2.1 工作区子系统包括所有用户实际使用区域。

共设数据点500个、语音点500个。

为满足办公环境多媒体信息的高速传输，数据点、语音点全部采用Futurecom S250六类信息模块，使用国标双口防尘墙上型插座面板。

数据点、语音点在每层分布如下表：工作区子系统数据点、语音点分布表4.2.2 水平子系统水平子系统是由建筑物各管理间至各工作区之间的电缆构成。

二、项目要求和分析2.1项目概况：大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统、周密可靠的安全防范系统和智能化的消防灭火系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。
