《电工电子技术》复习要点第一章电路分析方法一、学习内容1.电路的基本组成及模型；2.电路元件的定义约束及连接约束；3.理解理想电压源和理想电流源的概念及特点；4.基尔霍夫电流和电压定律及应用两定律分析复杂电路的方法和技能；5.支路电流法与结点电压法；6叠加定律和戴维南定理分析电路的步骤和适用场合及应用它们对电路进行分析和计算。
二、学习目的1.了解电路的基本组成及各部分的作用，了解电气设备额定值及电路工作状态；2.理解电路模型的基本概念；3.掌握理想电路元件与实际元器件的区别；4.理解理想电压源和理想电流源的概念及特点；5.理解电源模型与实践电源的对应关系，熟练掌握电源模型之间的等效互换方法；6.掌握电能与电功率概念；7.理解基尔霍夫电流和电压定律的内容，熟练掌握应用两定律分析复杂电路的方法和技能；8.掌握电压、电流参考方向在电路分析中的重要性以及与电压、电流实际方向的联系；9.掌握支路电流法与结点电压法，掌握应用这两种方法分析电路的方法和技能；10.了解叠加定律和戴维南定理分析电路的步骤和适用场合，并能应用它们对电路进行分析和计算。
三、自我测试一) 单选题(在每小题列出四个备选答案中只有一个答案是符合题目要求的，请将其代码涂在答题卡上。
)1. 为电流的实际方向。
( )A.正电荷运动的方向或负电荷运动的相反方向B.正电荷运动的相反方向或负电荷运动的相反方向C.正电荷运动的相反方向或负电荷运动的方向D.正电荷运动的方向或负电荷运动的方向2.若某个元件对外只有两个联接端钮，这样的元件称为端元件。
（）A.一B.二C.三D.四3.实际电路的电路模型是由相互联结而成，它是组成电路模型的。
( )A.理想电路元件，必要元件B.最小单元必要元件C.理想电路元件，最小单元D.必要元件，最小单元4.在分析计算电路时，常可选定某一方向作为其。
( )A.任意，实际方向B.任意，参考方向C.固定，实际方向D.固定，参考方向2．简述题5.实际电气设备包括和两个部分。
《电工电子技术》课程复习资料一、填空题：1.正弦交流电的相量表示具体有______和______两种形式。
2.一阶电路暂态过程三要素法的表达式______。
3.变压器有三大作用，分别是______、______和______。
4.PN结具有单向导电性，可描述为______、______。
5.以比较的风格分类，电压比较器有______、______和______。
6.基本的逻辑关系是______、______和______。
7.“触发”是指______。
8.电路的主要作用是______和______。
9.负载功率因数过低的后果是______和______。
10.三相同步发电机的基本构成是______和______。
11.电容和电感储能的数学表达式是______和______。
12.低压供电系统的接线方式主要有______和______。
13.实际变压器存在两种损耗，分别是______和______。
14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为______r/min。
15.变压器的主要构成部件是______和______。
16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为______r/min。
17.晶体三极管的两个PN结分别是______和______。
18.要使晶体三极管处于截止状态，其偏置方法是使发射结______集电结______。
19.反相比例运算关系是______，同相比例运算关系是______。
20.多发射极管的作用是______、______。
21.翻转是指______。
22.我国规定的电力网特高压额定值有______、______和______。
23.理想变压器的变压公式是______。
24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为______r/min。
25.晶体三极管有三种工作状态，分别为______、______和______。
电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。
- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。
- 基本电路类型：串联电路、并联电路、混合电路。
2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。
- 交流电源(AC)：电压和电流方向周期性变化的电源。
- 电池、发电机、变压器等都是常见的电源设备。
3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。
- 导线规格：根据负载电流选择合适截面积的导线。
- 连接方式：焊接、压接、螺栓连接等。
4. 负载- 电阻性负载：如电热器、电阻器。
- 电容性负载：如电容器。
- 感性负载：如电动机、变压器。
5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。
- 控制元件：继电器、接触器、定时器等。
二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。
- 主动元件：二极管、晶体管、集成电路。
- 半导体材料：硅、锗等。
2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。
- 逻辑门：与门、或门、非门、异或门等。
- 触发器：RS触发器、D触发器、JK触发器等。
3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。
- 振荡器：正弦波振荡器、方波振荡器。
- 滤波器：低通滤波器、高通滤波器、带通滤波器。
4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。
- 测试方法：电压测量、电流测量、电阻测量。
5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。
- PCB布局：电路板设计，包括元件布局和走线。
- 电路仿真：使用软件模拟电路工作情况。
三、安全与维护1. 电工安全- 遵守电气安全规范。
- 使用个人防护装备。
- 定期检查电气设备。
2. 电子设备维护- 清洁电路板和元件。
- 定期更换老化元件。
- 存储环境要求：防潮、防尘、防静电。

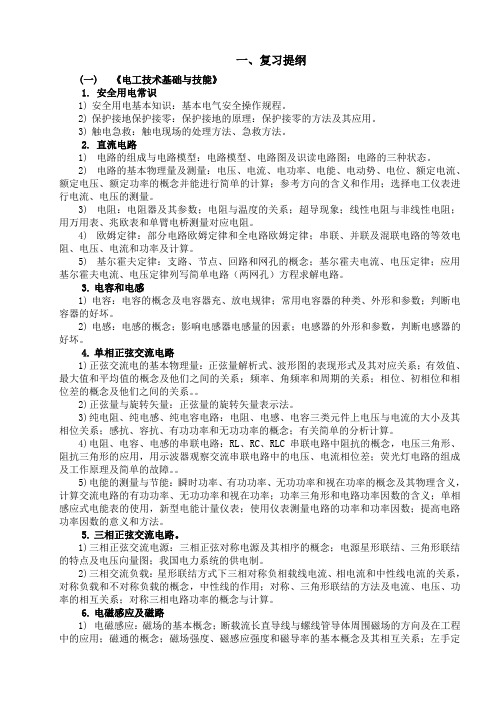

一、复习提纲(一)《电工技术基础与技能》1.安全用电常识1)安全用电基本知识：基本电气安全操作规程。
2)保护接地保护接零：保护接地的原理：保护接零的方法及其应用。
3)触电急救：触电现场的处理方法、急救方法。
2.直流电路1)电路的组成与电路模型：电路模型、电路图及识读电路图；电路的三种状态。
2)电路的基本物理量及测量：电压、电流、电功率、电能、电动势、电位、额定电流、额定电压、额定功率的概念并能进行简单的计算；参考方向的含义和作用；选择电工仪表进行电流、电压的测量。
3)电阻：电阻器及其参数；电阻与温度的关系；超导现象；线性电阻与非线性电阻；用万用表、兆欧表和单臂电桥测量对应电阻。
4)欧姆定律：部分电路欧姆定律和全电路欧姆定律；串联、并联及混联电路的等效电阻、电压、电流和功率及计算。
5)基尔霍夫定律：支路、节点、回路和网孔的概念；基尔霍夫电流、电压定律；应用基尔霍夫电流、电压定律列写简单电路（两网孔）方程求解电路。
3.电容和电感1)电容：电容的概念及电容器充、放电规律；常用电容器的种类、外形和参数；判断电容器的好坏。
2)电感：电感的概念；影响电感器电感量的因素；电感器的外形和参数，判断电感器的好坏。
4.单相正弦交流电路1)正弦交流电的基本物理量：正弦量解析式、波形图的表现形式及其对应关系；有效值、最大值和平均值的概念及他们之间的关系；频率、角频率和周期的关系；相位、初相位和相位差的概念及他们之间的关系。
2)正弦量与旋转矢量：正弦量的旋转矢量表示法。
3)纯电阻、纯电感、纯电容电路：电阻、电感、电容三类元件上电压与电流的大小及其相位关系；感抗、容抗、有功功率和无功功率的概念；有关简单的分析计算。
4)电阻、电容、电感的串联电路：RL、RC、RLC串联电路中阻抗的概念，电压三角形、阻抗三角形的应用，用示波器观察交流串联电路中的电压、电流相位差；荧光灯电路的组成及工作原理及简单的故障。
5)电能的测量与节能：瞬时功率、有功功率、无功功率和视在功率的概念及其物理含义，计算交流电路的有功功率、无功功率和视在功率；功率三角形和电路功率因数的含义；单相感应式电能表的使用，新型电能计量仪表；使用仪表测量电路的功率和功率因数；提高电路功率因数的意义和方法。
一、题目类型：1、选择题：注意一些基本概念，定理定律的理解，适用范围、注意事项等以及一些参数的简单运算2、填空题：考察对基本概念，规律的记忆和关键知识点的记忆，最基本的电路参数分析计算。
3、判断题4、作图题：波形图，逻辑图等5、分析计算题单级放大电路的静态分析和动态分析1题 运算放大电路在数值运算方面应用分析1题 电路分析1题（KCL 、KVL 及支路电流法） 逻辑函数化简1题时序逻辑电路分析1题6、设计题：组合逻辑电路的设计第1章 电路和电路元件1.1电路和电路的基本物理量 1.1.1电路的作用与组成部分 1、电路按照作用主要包括：（电能）的传输与转换电路，如电力系统，通常称为（强电电路）或电工电路；（信号）传递和处理的电路，如扩音机，通常也称为弱电或（电子电路）。
2、电路通常由（电源）、（负载）、（中间环节）三部分组成，其中（电源）是供应电能的设备，如发电厂、电池等；（负载）是取用电能的设备。
如电灯、电机等；（中间环节）是连接电源和负载的部分，起传输和分配电能的作用。
如变压器、输电线等。
1.1.2电路的模型1、由理想化电路元件组成的电路称为实际电路的（电路模型）。
1.1.3电压和电流及其参考方向 1、电路的主要物理量有（电流I ）、（电压U ）和（电动势E ）。
2、在分析与计算电路时，常任意选定某一方向为电流的（参考方向），又称（正方向）。
3、在分析一些复杂电路，往往不知道某一支路电流的实际方向，为计算分析方便，故假定一正方向，也称为（参考方向）。
4、（参考方向）选定后，电压、电流才有（正、负）之分，若计算结果为负，则表示（电路实际方向与参考方向相反）。
5、欧姆定律说明，流过电阻的电流与电阻两端的电压成正比。
即（IUR ）；应用欧姆定律分析电路时， 应先标注U 、I 正方向,当U 、I 方向相反时，表达式应带（负号）；适用于（线性元件）电路。

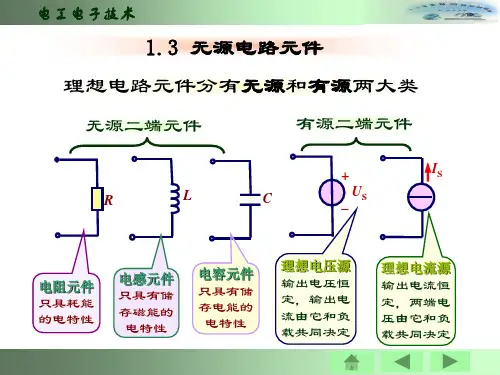

1.3独立电源元件1.3.1电源工作状态1、电源工作状态分为（有载工作）、（开路）和（短路）三种。
一、单选题1.角频率ω与频率ƒ之间的关系为（ ）。
A、ω=2πƒB、ω=1/ƒC、ω=πƒD、ω=ƒ答案： A2.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ）。
A、250W B、500W C、1000W D、2000W答案： A3.在测量电压时，电压表应（ ）在负载两端。
A、串联 B、并联 C、任意接 D、不确定 答案： B4.我国使用的工频交流电频率为（ ）。
A、45Hz B、50Hz C、60Hz D、65Hz答案： B5.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4：1 B、1：4 C、1：2 D、2：1 答案： A6.三相对称绕组在空间位置上应彼此相差（ ）。
A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度7.电路中两点间的电压高，则( )。
A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案： B8.按照习惯，导体中（ ）运动的方向为电流的方向。
A、电子 B、正电荷 C、电荷 D、离子 答案： A9.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（ ）。
A、50m B、25m C、250m D、500m 答案： A10.有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( )。
A、8ΩB、16ΩC、4ΩD、32Ω答案： C11.三相对称电路是指（ ）。
A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。
答案： C12.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ ）。
A、100W B、50W C、25W D、125W 答案： C13.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ ）。
电工电子技术《复习提纲》一、填空题(每空1分，共20分)1、最基础的逻辑门电路有与门、或门和非门电路。
2、一个纯电容接在直流电源上，其容抗X C =无穷大，电路稳定后相当于断开状态。
3、电荷的定向移动形成电流，我们规定正电定向运动方向为电流的方向。
金属导体中自由电子的运动方向与电流方向相反。
4、一个完整的电路，一般应由电源、负载、中间环节(导线、开关等)三部分组成。
5、基尔霍夫第二定律是关于回路电压的定律，其数学表达式为刀U=0 。
-6 6& 125 口A= 125 X 10 A ; 5M Q = 5X 10 Q。
7、各进制数之间的相互转换：(56) 10= ( 111000 ) 2 ( 11001) 2= ( 25 ) 10(37 ) 10 = (100101) 2 ( 15 ) 10= (1111) 28、实际生产和生活中，工厂的一般动力电源电压标准为380V ;生活照明电源电压的标准一般为220V ;一般情况下规定36V 伏以下的电压为安全电压。
9、电压源是一种能产生电压的电源装置；电流源是一种能产生电流的电源装置。
10、电源和负载的本质区别是：电源把非电能转换为电能,负载把电能转换为非电能11、电源电动势的方向规定是由低电位端指向高电位端，即电位升高的方向。
12、电路有三种状态，分别是：通路状态、短路状态、开路状态。
13、三相四线制系统是指由三根相线和一根中性线组成的供电系统。
14、对称三相电源的线电压是相电压的倍，线电压的相位超前相应相电压的n /6。
15、晶体管的三个电极分别称为E:发射极，B: 基极，C: 集电极。
16、基本放大电路的核心元件是三极管，其作用是放大电流。
17、电力系统由发电厂、电力网、用户三分组成。
18、用万用表测量直流电流时，两表笔应串联接到被测电路中；测量直流电压时，两表笔应并联接到被测电路中。
19、某三极管I B=20U A 寸，lc=1mA I B=40U A寸，lc=2mA,则B = 50 。
电工与电子技术知识点 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-《电工与电子技术基础》教材复习知识要点第一章：直流电路及其分析方法复习要点基本概念：电路的组成和作用；理解和掌握电路中电流、电压和电动势、电功率和电能的物理意义；理解电压和电动势、电流参考方向的意义；理解和掌握基本电路元件电阻、电感、电容的伏－安特性，以及电压源（包括恒压源）、电流源（包括恒流源）的外特性；理解电路（电源）的三种工作状态和特点；理解电器设备（元件）额定值的概念和三种工作状态；理解电位的概念，理解电位与电压的关系。
基本定律和定理：熟练掌握基尔霍夫电流、电压定律和欧姆定理及其应用，特别强调Σ I=0和Σ U=0时两套正负号的意义，以及欧姆定理中正负号的意义。
分析依据和方法：理解电阻的串、并联，掌握混联电阻电路等效电阻的求解方法，以及分流、分压公式的熟练应用；掌握电路中电路元件的负载、电源的判断方法，掌握电路的功率平衡分析；掌握用支路电流法、叠加原理、戴维宁定理和电源等效变换等方法分析、计算电路；掌握电路中各点的电位的计算。
基本公式：欧姆定理和全欧姆定理Rr E I R U I +==0, 电阻的串、并联等效电阻212121,R R R R R R R R +=+=并串 KCL 、KVL 定律0)(,0)(=∑=∑u U i I分流、分压公式U R R R U U R R R U I R R R I I R R R I 2122211*********,;,+=+=+=+= 一段电路的电功率b a ab I U P ⨯=电阻上的电功率R U R I I U P 22=⨯=⨯= 电能t P W ⨯=难点：一段电路电压的计算和负载开路（空载）电压计算，注意两者的区别。
常用填空题类型：1.电路的基本组成有电源、负载、中间环节三个部分。
Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻 为 16 Ω。
一、1、求：试用戴维南图示电路(a)定理求的电流I ；用叠加定理求图示电路(b)的电流I 。
解：根据戴维南定理可以将电路（a ）等效为如下电路以上等效电路的源电压可由下图求解以上等效电路的内阻可由下图求解故由等效电路得 (2)当电流源单独作用时：V 243362444=⨯++⨯=abo u Ω=+⨯+=6363640R A I 32624=+=I 1=2/3mA=0.667mA 当电压源单独作用时：I 2=2/6=0.333mA 根据叠加定理得 I=I 1+I 2=1mA2、已知图中电路的输入电压u i =5V ，R 1=200Ω，R 2=R 3=500Ω，R F =1kΩ，求输出电压u o 的值。
解：323i R u u u R R +-==+11u i R -=-of Fu u i R --=1f i i =， 1o Fu u uR R ----=由此可解出：1(1)F o Ru u R -=+把323i R u u u R R -+==+代入上式得31123(1)(1)F F o i R R R u u u R R R R -=+=++10.5(1)5150.20.50.5V =+⨯=+3、试写出下图逻辑电路的逻辑式，真值表；并根据该表达式画出输出波形图。
逻辑表达式为：（也即同或门）真值表：4、画出下图所示的基本RS 触发器的输出波形。
5、用公式将下列逻辑函数化简为最简与或式。
（1）BCD C A AB ++=YCA AB BCD A ABCDC A BCD C A AB +=+++=++=AB Y（2）B A AB BC A C B A +++=YCA CB BC A A BC A C B A B A AB BC A C B A +=++=++=+++=Y（3）D C B AB BC A Y +++=BCBD AB BD A BC A AB D C B AB BC A Y ++=++=++=+++=D C B AB BC A二、 1、用戴维宁定理求图示电路中理想电流源两端的电压。
同时利用叠加定理求解流过电阻4R 处的电流4I 。
解：戴维南定理将待求支路提出，剩下一有源二端网络，其开路电压U OC为 1 V。
有源二端网络的除源等效电阻R O为 0.667 。
用等效电压源代替有源二端网络，U I 为 1 V 。
叠加定理：电流源单独作用时：I4`=-2A当电压源单独作用时：I4``=1A 由叠加定理得：I4= I4`+ I4``=-1A 方向自上向下。
2、电路如图所示，已知t Sin i ω5u = （V ），二极管导通电压V D 7.0U =。
试画出i u 与0u 的波形，并标出幅值（需要写出画图的依据）。
u i >3.7V 时，D 1导通、D 2截止，u o =3.7V 。
u i < - 3.7V 时，D 2导通、D 1截止，u o = - 3.7V 。
-3.7V<u i <3.7V 时，D 1、D 2均截止，u o =u i 。
3、画出RS触发器的输出波形。
假设Q的初始状态为1。
4、电路如图所示，R 1=R 2=10kΩ，R F =100kΩ，输入电压u i1=u i2=0.5V ，求：输出电压u 0为多少?解：2i u u += 2i u u u -+==112111i i i u u u u i R R ---== 2o i o f F Fu u u u i R R ---==∵ 1f i i = ∴1221i i i oFu u u u R R --= 由此可解出：1211(1)F F o i i R Ru u u R R =-++代入已知条件得1001000.5(1)0.50.51010o u V =-⨯++⨯=5、用代数法化简下列逻辑函数，同时画出逻辑图。
（1）ABC C B A C AB BC A C B A ++++=Y（2）()C B AB C A C B A ++++=Y三、1、下方逻辑门电路（a ）的输入信号波形如图（b ）所示，写出G 、H 、F 的逻辑表达式，并画出相应波形图。
（分）解：2、求：试分别用戴维南定理和叠加定理求解下图的电流I。
解：(1)用叠加原理求解：当电流源单独作用时：I1=2/3mA=0.667mA当电压源单独作用时：I 2=2/6=0.333mA 根据叠加定理得 I=I 1+I 2=1mA（2）用戴维南定理求解：根据戴维南定理可以将电路（a ）等效为如下电路以上等效电路的源电压可由下图求解以上等效电路的内阻可由下图求解故由等效电路得mAKK I 11528=+-=V u oc 8410210233=+⨯⨯⨯=-KΩ=+=5230K K R3、运放电路如下图所示，请导出输出电压 u 0 和输入电压 u i 的关系式。
解：根据理想运算放大器工作在线性区可知：0i ≈≈-+i ，-+≈u u对于左边集成运算放大器：+=U i 2U R i i +=-1iRU U R U U i '010-+=---也即：12'02i i U U U -=由右边的同步运算放大器可知：-+==U U U '0此外，RU R U '002=，故20'0U =U 因此，12024i i U U U -=4、画出RS触发器的输出波形。
5、（1）用公式将下列逻辑函数化简为最简与或式,并画出与最简式相对应的逻辑图和真值表。
A+C++=AF C)B(CACBCA+==BCA++F CACB()CB++)((=C+)A+CCABABCA+=CB(+=C BA)BAC+（2）用公式将下列逻辑函数化简为最简与或式。
BC A C B A C B A C B A F +++=BC A C B A C B A +++=C B A F =BC A C B A ++B A =C A B A C B A +++B A =CA B +（3）证明：A CB AC AB C B A =+++ABCC B A C AB C B A +++ABC =)()A(BC C B C B A C B +++=)()C A(C B A B ⊕+⊗=)()C A(C B A B ⊕+⊕=A四、1、下方逻辑门电路(a)的输入端A 、B 、C 的波形如图（b ）所示，请写出G 端与F 端的逻辑表达式，并画出相应波形图。
解：2、试分别用戴维南定理和叠加原理求解电路中电流I。
解：（1）根据戴维南定理可以将电路（a）等效为如下电路以上等效电路的源电压可由下图求解以上等效电路的内阻可由下图求解故由等效电路得 （2）用叠加原理求解： 当电压源单独作用时，U=6VI 1=（6）/(4+2)=1 A 当电压源单独作用时：V 243362444=⨯++⨯=abo u Ω=+⨯+=6363640R A I 32624=+=I 2=（16）/（4+2+2）=2 A 根据叠加定理得 I=I 1+I 2=3 A3、运放电路如下图所示，请导出输出电压 u 0 和输入电压 u i 的关系式。
解：根据理想运算放大器工作在线性区可知：0i ≈≈-+i ，-+≈u u对于左边集成运算放大器：2/U 2i U =+R i i +=-1iRU U R U U i '010-+=---也即：121'02i i i U U U U U -=-=-由右边的运算放大器可知：0=+U此外，R i i +=-1iRU U R U U 200‘0-+=---因此，'00U 2-=Ui21'0'0'00333-U -U 2-U U U U i -===4、画出RS 触发器的输出波形，Q 原始状态为“1”。
5、（1）用公式将下列逻辑函数化简为最简与或式,并画出与最简式相对应的逻辑图和真值表。
C BABD+CDD BABCF=A+++（2）用公式将下列逻辑函数化简为最简与或式。
_______________________)C AB (F BDA D CB ++=_______________________)C AB (F BD A D C B ++==)()C B C AB （________________D B A D ++++=D A B A D C B C AB +++∙____________=A D C B C AB +++∙+)()(_____=A D BC C B C A B A +++++ =C B D A ⊕++（3）证明：)B A BC B A (BC A _______________________________+++=_____BC A__________________________________B A BC B A BC A F +++==)()(________________B A BC B A C B A +++=)(_________________B A BC B A C A B A +++=C A B A +=_____BC A 五、1、已知，电路中U s=35V ，I S =7A ，R 1=1Ω，R 2=2Ω，R 3=3Ω，R 4=4Ω。
分别用叠加原理和戴维南定理求图示电路中的电流 I 。
解：（1）当恒流源单独作用时当恒压源单独作用由叠加原理得I=I’+I”=3A+5A=8A（2）根据戴维南定理可以将电路（a）等效为如下电路以上等效电路的源电压可由下图求解当电压源单独作用时：U=Us=35V当电流源单独作用时U=21V 根据叠加原理得 U=56V以上等效电路的等效电阻可由下图求解R=3Ω由戴维南定理得 I=56/7=8A2、运放电路如下图所示，请导出输出电压 u 0 和输入电压 u i 的关系式。
根据理想运算放大器工作在线性区可知：0i ≈≈-+i ，-+≈u u对于同相输入运算电路A10-u 21=u 202R u u i -=-33R u i -=320321R u R u u i i i --+-=+=22R u u i -=-101I 2u 2R u R u u i I I -=-=-因此：320302010222u 2R uR u R u R u u R u I +-=+-=--3121012R R R R u u I +-=3、由与非门组成的基本触发器中，若，端的输入波形如下图所示，试画出其输出端两端的波形。
设触发器的初始态为0。
4、已知迟滞比较器的传输特性和输入电压波形分别如下图所示，试画出他的输出电压波形。
5、(1) 用公式将下列逻辑函数化简为最简与或式,并画出相应逻辑图。
C B A AB ∙+∙∙+=BC B FC B A AB ∙+∙∙+=BC B F =C B BC B A ++∙+AB =CB B +=C B +(2) 用公式将下列逻辑函数化简为最简与或式。
