脉冲布袋除尘器全参数设计计算表

脉冲除尘器技术参数表格
脉冲除尘器是在袋式除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。

脉冲布袋除尘器的型号种类很多，有MC-II型，PPC气箱脉冲除尘器，DMC 脉冲除尘器等常用型号，这些型号的确定是根据各行业的实际应用情况来进行确定的，广西贵港通达环保提供技术参数表参考。

MC-Ⅱ型脉冲布袋除尘器技术性能参数：
PPC气箱脉冲布袋除尘器详细技术参数：
型号
DMC-32DMC-48DMC-64DMC-80DMC-96DMC-112技术参数
处理风量
（m3/h)
1500-21002100-32002900-43004000-60005200-70006000-9000总过滤面积
（m2)
243648607284
过滤风速
（m/min）
滤袋数量（条）3248648096112
设备阻力（Pa)≤1200
入口粉尘浓度
（g/m3)
<200
出口排放浓度（mg/m3)≤50
DMC型系列单机脉冲除尘器具有设计结构简单，除尘效率高，造价低等特点。

其中，DMC-48单机脉冲除尘器规格暂时有六个规格，每种规格又可分为标准带灰斗式A型和敞开法兰式（无灰斗）B型二种。

其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封，保证除尘器严密不漏风。

脉冲除尘器技术参数表格(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除脉冲除尘器技术参数表格脉冲除尘器是在袋式除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。

脉冲布袋除尘器的型号种类很多，有MC-II型，PPC气箱脉冲除尘器，DMC 脉冲除尘器等常用型号，这些型号的确定是根据各行业的实际应用情况来进行确定的，广西贵港通达环保提供技术参数表参考。

MC-Ⅱ型脉冲布袋除尘器技术性能参数：PPC气箱脉冲布袋除尘器详细技术参数：型号DMC-32 DMC-48 DMC-64 DMC-80 DMC-96 DMC-112 技术参数处理风量（m3/h)1500-2100 2100-3200 2900-4300 4000-6000 5200-7000 6000-9000 总过滤面积（m2)24 36 48 60 72 84过滤风速（m/min）1.0-1.5 1.0-1.5 1.0-1.7 1.2-1.7 1.2-1.7 1.2-1.8滤袋数量（条）32 48 64 80 96 112设备阻力（Pa) ≤1200入口粉尘浓度（g/m3)<200出口排放浓度（mg/m3) ≤50DMC型系列单机脉冲除尘器具有设计结构简单，除尘效率高，造价低等特点。

其中，DMC-48单机脉冲除尘器规格暂时有六个规格，每种规格又可分为标准带灰斗式A型和敞开法兰式（无灰斗）B型二种。

其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封，保证除尘器严密不漏风。

现在设计计算一款小型脉冲袋式除尘器，具体计算步骤及选型如下：
1、布袋选择：直径160，长度1200，
单个布袋除尘面积：0.16×3.1415926×1.2=0.6032 米&sup2;
布袋数量：30个×0.6032=18.0956米&sup2;
2、风机选型计算：
风量：过滤风速按1米/分钟
18.0956×1×60=1085.7344 立方米
查风机参数选择4-72-3.2A-2.2KW风机，全压792～1300，风量：1688~3517
3、脉冲阀规格：
1寸直角脉冲阀，单个脉冲阀喷吹6的布袋
（不知道该如何列式计算）
4、喷吹管与袋口距离计算：
套用计算公式：（160-48）/0.353=317
感觉太高了吧，最终按大家的经验选择喷吹高度150mm
5、导流管的长度：
不知如何计算，目前定位喷吹口与导流管车削加工一体成型，喷吹孔6毫米，导流管长度35毫米，
导流管孔径16毫米
5、气包容量计算：
采用168无缝管制作，长度950毫米，应该够了吧？
我算出来是310左右，减去袋口内缩100-150等于210-160mm
风机的全压算低了，除尘器的阻力算到1200~1500Pa比较合适，你还要加上管道的阻力损失。

布袋除尘器的设计计算书由于公司要求设计一套较小型的除尘设备,所以查了很多资料,现在把设计计算方法发下;下面给出已知条件:处理风量:200立方/min滤袋尺寸:Φ116X3m1.根据已知条件选择过滤风速一般的过滤风速的选择范围是在0.8~1.5m/min此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min2.根据过滤风速和处理风量计算过滤面积公式为：S=Q/VV---------过滤风速S---------过滤面积Q---------处理风量计算后得S=Q/V=200/1=200平方米3.计算滤带数量每条滤带的表面积S=ПDLΠ--------3.14这个不需要说明了把D---------滤带直径L---------滤带长度计算得S1=3.14X0.116X3≈1平方米滤带数量N=S/S1=200/1=200条注意：这里的滤带面积计算约等于200是为了方便计算,实际计算值为1.1,除下来滤带数量小于200条,为了方便,选择200/1条>200/1.1条,其实多几条可以满足处理风量,对计算无影响4.其实以上的全是基础,接下来的几点才是精髓前面计算了这么多,是为什么接下来要做什么首先我们要明确,除尘器的心脏是什么是电磁阀所以接下来我们选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀;至于为什么选这个型号,那是领导安排的如果真要了解怎么选型的话,最好是多搞点电磁阀厂家的样本本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1.阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2.这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好,知道这些后,我选择的是中间那种40mm/Cv=513脉冲长度0.15sec可以理解为膜片打开到关闭的时间5.电磁阀的吐出流量1选用GOYENΦ40mm电磁阀Q=198.3XCvXP1/根号G------------抱歉,懒得找跟号Q----------吐出流量Cv---------流动系数P1---------表压就是气包上压力表值,低压为0.4MPa以下,超过0.4算高压,此处选3kg/cm2,即0.3MPa G----------气体比重这个可以无视,常温下空气比重为1.14Q=198.3x51x3/跟号1.14=28442.8/min=474.1/sec=71.1/0.15sec很多人会问公式怎么来的抱歉,我也不知道,但是每个阀都有自己的计算公式2压力容器的必要容积这里就是算气包的直径和长度能够吐出71/0.15sec的压力容器的流量V=Q/P1-P2V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力这个根据工况确定,本人选1.5V=71100/1.5kg=47.41L算到这里后,就先停一停因为先要大概算下花板的排部根据滤带数量200个,我选择20X10的排部方式比较容易计算即电磁阀20个,喷吹管上喷嘴数量为10个下面开始验算我这种拍部是否合理首先,计算花板上孔与孔之间的距离根据经验,间距一般取滤带直径1.5倍即D=1.5XdD---------花板孔间距d---------滤带直径计算得D=1.5X116=174这里我取170mm纵向间距一样也是170mm最边上的孔到侧壁板距离我选的是150mm但如果是这样间距到底的话,兄弟们,实在太难看了;所以本人根据在厂里出差所学到的,把孔分成了2行4列,其实这也是为了上箱体检查口设计总的长度我算下来为L1=3994mm≈4000mm注意,这里花板孔间距主要是为了不让袋与袋之间相碰,袋与壁板之见不相碰就行,太大让费材料,太小容易碰,并无实际规则知道了上箱体花板的长度,主要是为了确定气包的长度众所周知,气包是装在上箱体上,其长度应与上箱体长度相当且不能超过上箱体长度所以算来算去,主要是为了知道气包的长度L2≤4000mm这里我们取整4000mm来计算S=V/LV----------这里的V就是上面算出来的压力容器必要容积L----------4000mm这个应该明白把--所以压力容器的截面积S=V/L=47410/400cm=118.525单位忘记了查手册,我用的应该是日标这里要查的是日标的管子的型号,压力容器是个圆形的钢管--以下是我查的：SGP150AΦ165.2X5.0t这里的165.2是外径5.0t是说明这个管壁厚5.0mm得出内径为165.2-10=155.2mm由此内径算截面积S2=189CM2189>118满足条件所以压力容器型号SGP150AX4000mm实际应较4000mm稍小6.喷嘴数量除尘器较小,喷嘴也相应改小本人打过电话给除尘器制造厂家,他们的最小喷嘴为Φ7,是内径Φ7喷嘴的截面积S=ПR2=38.465Φ9喷嘴面积S=63.6布袋体积V3=ПXR2XL=31.68立方米Φ7喷嘴吐出量Q1=0.185XSXP1X根号273/293=3.11L/0.15secΦ9.......Q2=5.1L/0.15sec这里本人也不太了解的地方E1=3.11/31.68=0.099<0.135E2=5.1/31.68=0.135<0.161<2.0所以选择Φ9的喷嘴再确定数量N=Q/Q2=71/5.1=13;9=14个也就是这个电磁脉冲阀能满足14个喷嘴所以,我们之前所说的20X10的方案,成立基本上计算部分到此外型的设计无外乎就是往核心部分罩个罩子。

MDD-1200型脉冲布袋除尘器及脱硫设备技术参数及报价表一、MDD-1200型脉冲布袋除尘器参数配置表设备部件清单注：脱硫塔内防腐材料为：一氧化铅、铸石粉、氟硅酸钠、玻璃水三、工艺流程1、窑气→布袋除尘→脱硫塔→引风机→烟筒。

2、脱硫设备用循环水池，制作方根据定制方现场情况出具平面设计图。

四、施工范围1、布袋除尘法兰进口→脱硫塔→引风机→烟筒。

2、现场所有土建项目由定制方负责，制作方出具图纸。

3、压缩空气、电缆、水池由定制方负责。

五、施工计划合同签订后，制作方工程技术人员到甲方现场，根据现场情况及定制方要求设计平面图， 土建施工及设备制作同时进行以确保安装时间及定制方生产安排六、除尘脱硫性能指标制作方确保烟气进气浓度在≤1000mg／m3的情况下，除尘效率达到99.9% 。

二氧化硫在煤含硫量1.2%的情况下，达到80%的处理效果，林格曼黑度小于1级。

达到当地环保部门的检测验收标准。

七、易损件及价格明细八、价格1、布袋除尘价格: 368000.00元2、脱硫设备价格： 73000.00元3、烟筒：φ1200*10*24000 重量：7.098吨 金额：35490.00元4、安装费: 23000.00元5、风机变频器： 12600.00元 （生产厂家：西门子）6、烟道预埋件、现场钢材： 38000.00元 （也可由定制方提供）7、安装期间吊装机械费用： 16000.00元8、110KW引风机： 31000.00元 （电机生产厂家：青岛天一集团）九、付款方式合同签订后，定制方预付30%，发货时付款30%，安装结束后付款30%，经定制方及环保等有关部门验收合格后再付5%，余款5%为质保金一年内付清。

质保期壹年。

十、设备制作及安装时间1、除尘脱硫设备制作需17天（2台套）2、安装时间12天（2台套）十一、售后服务制作方在除尘脱硫设备安装结束后需技术人员指导定制方操作人的正常操作及维护，制作方在设备正常使用后一年内免费维修及更换脱硫喷头、电磁阀、脉冲阀等，在服务期内制作方接到定制方通知6小时内赶到甲方现场。

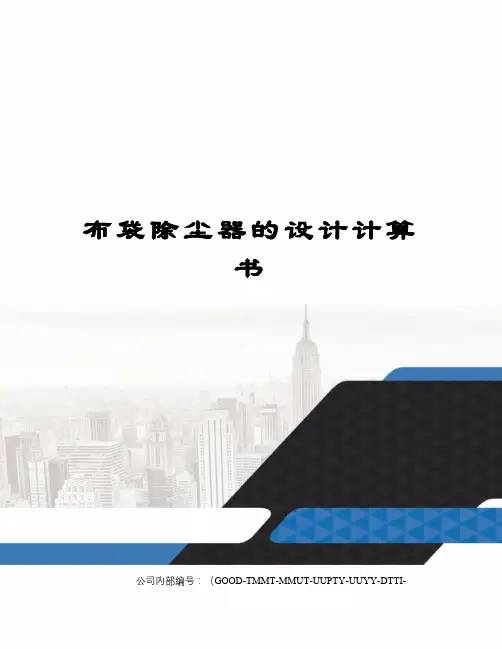

布袋除尘器的设计计算书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-布袋除尘器的设计计算书由于公司要求设计一套较小型的除尘设备,所以查了很多资料,现在把设计计算方法发下。

下面给出已知条件:处理风量:200立方/min滤袋尺寸:Φ116X3m1.根据已知条件选择过滤风速一般的过滤风速的选择范围是在0.8~1.5m/min此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min2.根据过滤风速和处理风计算过滤面积公式为：S=Q/VV---------过滤风速S---------过滤面积Q---------处理风量计算后得S=Q/V=200/1=200平方米3.计算滤带数量每条滤带的表面积S=ПDLΠ--------3.14（这个不需要说明了把）D---------滤带直径L---------滤带长度≈1平方米滤带数量N=S/S1=200/1=200条（注意：这里的滤带面积计算约等于200是为了方便计算，实际计算值为1.1，除下来滤带数量小于200条，为了方便，选择（200/1）条>（200/1.1）条，其实多几条可以满足处理风量，对计算无影响）4.其实以上的全是基础，接下来的几点才是精髓前面计算了这么多，是为什么？接下来要做什么？首先我们要明确，除尘器的心脏是什么？是电磁阀！所以接下来我们选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。

（至于为什么选这个型号，那是领导安排的）如果真要了解怎么选型的话，最好是多搞点电磁阀厂家的样本本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1).阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2).这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好，知道这些后，我选择的是中间那种40mm/Cv=513）脉冲长度0.15sec(可以理解为膜片打开到关闭的时间）5.电磁阀的吐出流量（1）选用GOYENΦ40mm电磁阀Q=（198.3XCvXP1）/（根号G）------------（抱歉，懒得找跟号）Q----------吐出流量Cv---------流动系数P1---------表压（就是气包上压力表值，低压为0.4MPa以下，超过0.4算高压，此处选3kg/cm2,即0.3MPa)G----------气体比（这个可以无视，常温下空气比重为1.14）Q=(198.3x51x3)/(跟号1.14）=28442.8/min=474.1/sec=71.1/0.15sec很多人会问公式怎么来的？抱歉，我也不知道，但是每个阀都有自己的计算公式（2）压力容器的必要容积（这里就是算气包的直径和长度）能够吐出71/0.15sec的压力容器的流量V=Q/（P1-P2）V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力（这个根据工况确定，本人选1.5）V=71100/1.5kg=47.41L算到这里后，就先停一停因为先要大概算下花板的排部根据滤带数量200个，我选择20X10的排部方式比较容易计算即电磁阀20个，喷吹管上喷嘴数量为10个下面开始验算我这种拍部是否合理首先，计算花板上孔与孔之间的距离根据经验,间距一般取滤带直径1.5倍即D=1.5XdD---------花板孔间距d---------滤带直径计算得D=1.5X116=174这里我取170mm纵向间距一样也是170mm最边上的孔到侧壁板距离我选的是150mm但如果是这样间距到底的话，兄弟们，实在太难看了。

说明：1、先根据需要将风量、布袋规格、布袋长度三个参数进行填写。

2、再根据需要并参照自动生成的过滤风速及自动生成的初定箱室数（上箱体的数量）填写选取箱室数。

3、根据需要的上箱体尺寸及布袋除尘器的尺寸等对脉冲阀及布袋的排列进入修正。

经过几次修正就可得到需要的排列。

4、如这时生成的过滤风速超出了需要的范围，初定箱室数有了变化，这时可根据新的初定箱室数从新选取箱室数，直到上箱体尺寸，除尘器尺寸满足设计需要。

5、箱室排列与箱室数的关系：箱室排列目前通行的有1排、2排、四排。

选取的箱室数一定要能被排数整除，6、箱室数与灰斗数：通行的方法有A、一个箱室设一个灰斗；B、两个箱室设一个灰斗；C四个箱室设一个灰斗。

灰斗数需为箱室数的整除数，不能有余数，如有余数需对箱室数进行调整。

7、箱室数、灰斗数、停风阀数及尺寸：A、当在线清灰时不设停风阀，停风阀数为0。

B、当离线清灰时最少每个灰斗一个停风阀。

C、当自动生成的初设停风阀尺寸过大时（>1.2M）时可增加停风阀数，增加停风阀数时按倍数增加。

D、停风阀尺寸根据初设尺寸选取，既对初设尺寸进行园整。

8、一般袋底距进风口上口为0.5M，表内此值不需调整。

当有特殊要求时如含尘量较大、尘粒较大时及需方有特殊要求时此值需按要求增加，但最好不要大于1.5M。

9、一般袋与袋之间的净间距为50㎜（最小要求），当有具体要求时可对选取袋间距与选取阀向袋间距进行调整直到袋间净距满足要求。

10、一般仓壁与布袋之间的净距为150㎜（最小值）当有具体要求时可对此值进行调整。

11、卸灰阀尺寸可根据灰量及工作制度进行选取。

12、灰斗夹角最小为60度，也可根据要求如粉尘粒度，粒间粘度进入调整，一般夹角越小越好。

13、单位重量与预估重量：单位重量的选取：5万以下选28；10万风量以下选25；20万以下选22；20万以上选2014、生成的参数值的精度：各种参数为小数点后两位数。

DMC-64布袋除尘器技术参数及工作原理泊头市特达除尘设备有限公司一、技术参数1 除尘器名称DMC-642 除尘器形式脉冲式布袋除尘器3 室（个） 14 灰斗（个）15 实际过滤面积（㎡）526 处理放量（m³/h）3500-50007 清灰方式在线清灰8 过滤风速（m³/min） 0.7-2.09 出口含尘浓度（mg/m³）1010 设备漏风率% 311 设备设计耐压（pa）600012 设备阻力（pa）1100-140013 布袋（条）6414 布袋规格（mm）Φ120*1950133*200015 布袋材质涤纶针刺毡500g/㎡16 布袋工作温度（℃）≤12017 骨架（根）6418 骨架规格（mm）Φ120*195019 骨架材质碳钢喷涂20 电磁脉冲阀（个）821 电磁脉冲阀规格1寸直角阀22 风机（KW）7.523 气源压力（Mpa）0.5-0.7二、袋式收尘器结构及原理1. 设备主要结构袋式除尘器主要由底部钢结构、灰斗、上箱体、中箱体、进出风口、滤袋、清灰装置、电气控制等几部分组成。

2 、工作原理2.1 过滤原理含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。

含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。

2.2 清灰原理随着过滤时间的延长，滤袋上的粉尘不断积厚，除尘设备的阻力不断上升，清灰装置按设定的时间开始清灰。

电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，随着在滤袋外表面上的粉尘被剥离落入灰斗中。

清灰完毕后，电磁脉冲阀关闭，清灰各室依次进行。

2.3粉尘收集经过滤和清灰工作被截留下来的粉尘落入灰斗，再由灰斗经过卸料器落灰管卸料至集灰仓集中排出。

布袋除尘器选型参数计算方法一、处理气体量的计算Qc s as c a t =273m t a Q Q P ⨯⨯3（273+）101.325（1+K）Q ：生产过程中产生的气体量 N /h ：除尘器内气体的温度 ℃P ：环境大气压 KP K：除尘器前漏风系数注：缺乏必要的数据时，可根据生产工艺过程产生的气体量，再加集气罩混进的空气量（约20%～40%）计算。

二、过滤风速的选取V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min。

袋式除尘器过滤风速（m/min）粉尘种类清灰方式自行脱落或手动振动机械振动反吹风脉冲喷吹炭黑、氧化硅（白炭黑）、铝、锌的升华物以及其他在气体中冷凝和化学反应形成的气溶胶、活性炭、由水泥窑排出的水泥0.25～0.40.3～0.50.33～0.600.8～1.2铁及钛合金的升华物、铸造尘、颜料、由水泥磨排出的水泥、炭化炉升华物、石灰、刚玉、塑料、铁的氧化物、焦粉、煤粉0.28～0.450.4～0.650.45～1.00.8～1.6滑石粉、煤、喷砂清理尘、飞灰、陶瓷生产的粉尘、炭黑（二次加工）、氧化铝、高岭土、石灰石、矿尘、铝土矿、水泥（来自冷却器）0.30～0.500.5～1.00.50～1.01.0～2.0实际选型中根据经验、粉尘性质、滤料型号进行选择。

计算方法二：n 12345n 12345=V V C C C C C V C C C C C ：标准气布比：清灰方式系数：气体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：气体温度系数：气体净化质量要求系数V n ：黑色和有色金属升华物质、活性炭取1.2m 3/(m 2·min )；焦炭、挥发性渣、金属细粉、金属氧化物等取1.7m 3/(m 2·min )；铝氧粉、水泥、煤炭、石灰、矿石灰等取2.0m 3/(m 2·min )。

布袋除尘器的设计计算书由于公司要求设计一套较小型的除尘设备,所以查了很多资料，现在把设计计算方法发下。

下面给出已知条件：处理风量：200立方/min滤袋尺寸：Φ116X3m1。

根据已知条件选择过滤风速一般的过滤风速的选择范围是在0。

8~1.5m/min此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min2.根据过滤风速和处理风量计算过滤面积公式为：S=Q/VV—--——-———过滤风速S--——--——-过滤面积Q—-———--——处理风量计算后得S=Q/V=200/1=200平方米3。

计算滤带数量每条滤带的表面积S=ПDLΠ-—-————-3。

14(这个不需要说明了把)D-——-----—滤带直径L—----—--—滤带长度计算得S1=3.14X0。

116X3≈1平方米滤带数量N=S/S1=200/1=200条（注意：这里的滤带面积计算约等于200是为了方便计算,实际计算值为1.1,除下来滤带数量小于200条，为了方便，选择（200/1）条>（200/1.1）条，其实多几条可以满足处理风量,对计算无影响）4。

其实以上的全是基础，接下来的几点才是精髓前面计算了这么多，是为什么？接下来要做什么？首先我们要明确,除尘器的心脏是什么？是电磁阀！所以接下来我们选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。

（至于为什么选这个型号，那是领导安排的）如果真要了解怎么选型的话，最好是多搞点电磁阀厂家的样本本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1）.阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1”/1。

5"/3"2）。

这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好,知道这些后,我选择的是中间那种40mm/Cv=513）脉冲长度0。

除尘器技术性能参数表除尘器本体分项价格表35T袋式除尘器型号LCDM84×2-6处理风量：105000m3/h过滤面积：2460m2滤袋数量：924只滤袋长度：130×6m耗钢量： 38T20T袋式除尘器型号LCDM84-7处理风量：65000m3/h过滤面积：1440m2滤袋数量：588只滤袋长度：130×6m耗钢量： 23T袋式除尘器型号HMC48脉冲袋式除尘器处理风量：2000m3/h过滤面积：36m2滤袋数量：48只滤袋长度：130×2m耗钢量： 1T1T袋式除尘器型号HMC64脉冲袋式除尘器处理风量：3000m3/h 过滤面积：50m2滤袋数量：64只滤袋长度：130×2m耗钢量：2T袋式除尘器型号HMC112脉冲袋式除尘器处理风量：6000m3/h 过滤面积：84m2滤袋数量：112只滤袋长度：130×耗钢量：3 T4T袋式除尘器型号PPC60-4脉冲袋式除尘器处理风量：12000m3/h 过滤面积：240m2滤袋数量：240只滤袋长度：130×耗钢量：6T袋式除尘器型号PPC64-5脉冲袋式除尘器处理风量：12000m3/h过滤面积：320m2滤袋数量：320只滤袋长度：130×耗钢量：8T袋式除尘器型号PPC64-6脉冲袋式除尘器处理风量：24000m3/h过滤面积：384m2滤袋数量：384只滤袋长度：130×耗钢量：10T袋式除尘器型号PPC64-8脉冲袋式除尘器处理风量：30000m3/h过滤面积：512m2滤袋数量：512只滤袋长度：130×耗钢量：12T袋式除尘器型号HCDM84-4低压脉冲袋式除尘器处理风量：36000m3/h 过滤面积：806m2滤袋数量：336只滤袋长度：130×6m耗钢量：。

布袋除尘器清灰强度及脉冲阀规格的计算方法LMC袋除尘器设计方案为:12条滤袋同用一只脉冲阀,喷吹一次同时满足12条滤袋的清灰要求。

(1) 12条滤袋在过滤风速0.9m/min时通风量计算:滤袋直径Ф130mm,长度6米,数量12条。

处理风量:QA=0.13X3.14X6X12X.0.9X60=1587m3/h=0.44m3/s0.15秒时通风量为0.066m3(2)不同口径脉冲阀耗气量计算计算公式:QB=CvFg (ASCO公司提供)式中:QB-喷吹耗气量ft3/hCv-流量系数Fg-脉冲阀在一定压力下的流量ft3/hA:21/2″脉冲阀耗气量查表:Cv=1060.3pMPa时,Fg=1800ft3/h(1英尺3=28.32升)QB1=CvFg=106X1800=190800ft3/h=5403m3/h=1.5m3/s脉冲宽度0.15秒时耗气量0.23m3″引射气流量(3倍)0。

23X3=0.69M3总喷吹量:Q21/2″=0.23+0.69=0.91(m3)B:11/2″脉冲阀耗气量(压缩空气压力0.3pMPa)查表:Cv=510.3pMPa时,Fg=1800ft3/h(1英尺3=28.32升)QB2=CvFg=51X1800=91800ft3/h=2600m3/h=0.72m3/s脉冲宽度0.15秒时耗气量0.11m3引射气流量(3倍)0.11X3=0.33M3总喷吹量:Q11/2″=0.11+0.33=0.44(m3)(3)脉冲阀规格确定由上述计算:滤袋处理风量QA=0.066m3/0.15S21/2″脉冲阀喷吹量Q21/2″=0.9m3/0.15S11/2″脉冲阀喷吹量Q11/2″=0.44m3/0.15S脉冲阀喷量应为滤袋处理风量2-3倍,才可满足清灰强度的要求。

依上述计算,11/2″脉冲阀喷吹量是滤袋处理风量的6倍,已完全能够满足清灰强度要求,因此,选用11/2″脉冲阀。

LMC清灰压力设计为3.5kg/cm2,属低压脉冲喷吹清灰,压力仅为高压脉冲的一半。

布袋除尘器的设计计算书Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】布袋除尘器的设计计算书由于公司要求设计一套较小型的除尘设备,所以查了很多资料,现在把设计计算方法发下。

下面给出已知条件:处理风量:200立方/min滤袋尺寸:Φ116X3m1.根据已知条件选择过滤风速一般的过滤风速的选择范围是在0.8~1.5m/min此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min2.根据过滤风速和处理风计算过滤面积公式为：S=Q/VV---------过滤风速S---------过滤面积Q---------处理风量计算后得S=Q/V=200/1=200平方米3.计算滤带数量每条滤带的表面积S=ПDLΠ--------3.14（这个不需要说明了把）D---------滤带直径L---------滤带长度计算得S1=3.14X0.116X3≈1平方米滤带数量N=S/S1=200/1=200条（注意：这里的滤带面积计算约等于200是为了方便计算，实际计算值为1.1，除下来滤带数量小于200条，为了方便，选择（200/1）条>（200/1.1）条，其实多几条可以满足处理风量，对计算无影响）4.其实以上的全是基础，接下来的几点才是精髓前面计算了这么多，是为什么接下来要做什么首先我们要明确，除尘器的心脏是什么？是电磁阀！所以接下来我们选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。

（至于为什么选这个型号，那是领导安排的）如果真要了解怎么选型的话，最好是多搞点电磁阀厂家的样本本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1).阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2).这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好，知道这些后，我选择的是中间那种40mm/Cv=513）脉冲长度0.15sec(可以理解为膜片打开到关闭的时间）5.电磁阀的吐出流量（1）选用GOYENΦ40mm电磁阀Q=（198.3XCvXP1）/（根号G）------------（抱歉，懒得找跟号）Q----------吐出流量Cv---------流动系数P1---------表压（就是气包上压力表值，低压为0.4MPa以下，超过0.4算高压，此处选3kg/cm2,即0.3MPa)G----------气体比（这个可以无视，常温下空气比重为1.14）Q=(198.3x51x3)/(跟号1.14）=28442.8/min=474.1/sec=71.1/0.15sec很多人会问公式怎么来的？抱歉，我也不知道，但是每个阀都有自己的计算公式（2）压力容器的必要容积（这里就是算气包的直径和长度）能够吐出71/0.15sec的压力容器的流量V=Q/（P1-P2）V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力（这个根据工况确定，本人选1.5）V=71100/1.5kg=47.41L算到这里后，就先停一停因为先要大概算下花板的排部根据滤带数量200个，我选择20X10的排部方式比较容易计算即电磁阀20个，喷吹管上喷嘴数量为10个下面开始验算我这种拍部是否合理首先，计算花板上孔与孔之间的距离根据经验,间距一般取滤带直径1.5倍即D=1.5XdD---------花板孔间距d---------滤带直径计算得D=1.5X116=174这里我取170mm纵向间距一样也是170mm最边上的孔到侧壁板距离我选的是150mm但如果是这样间距到底的话，兄弟们，实在太难看了。
