袋式除尘器的选型计算袋式除尘器的种类很多，因此其选型计算显得特别重要，选型不当，如设备过大，会造成不必要的浪费；设备选小会影响生产，难于满足环保要求。

选型计算方法很多，一般地说，计算前应知道烟气的基本工艺参数，如含尘气体的流量，性质，浓度以及粉尘的分散度，浸润性、黏度等。

知道这些参数后，通过计算过滤风速、过滤面积、滤料及设备阻力、再选择设备类别型号。

1、处理气体量的计算计算袋式除尘器的处理气体时，首先要求出工况条件下的气体量，即实际通过袋式除尘设备的气体量，并且还要考虑除尘器本身的漏风量。

这些数据，应根据已有工厂的实际运行经验或检测资料来确定，如果缺乏必要的数据，可按生产工艺过程产生的气体量，再增加集气罩混进的空气量（约20%~40%）来计算。

Q Q s (273t c)101.324273P a(1K)（1-1）式中Ｑ－通过除尘器的含尘气体量, m/h；Q s－生产过程中产生的气体量，m/h；Tc－除尘器内气体的温度, ℃；Pa－环境大气压，kPa;K －除尘器器前漏风系统。

33应该注意，如果生产过程产笺气体量是工作状态下的气体量，进行选 型比较时则需要换算为标准状态下的气体量。

２、过滤风速的选取过滤风速的大小，取决于含尘气体的性状、织物的类别以及料尘的性质，一般按除尘器样本推荐的数据及使用者的实践经验选取。

多数反吹风袋式除尘器的过滤风速在 0.6~1.3m/s 之间，脉冲袋式除尘器的过滤风速在 1.2~2m/s 左右，玻璃纤维袋式除尘器的过滤风速约 为 0.5~0.8m/s ，表１所列过滤风速可供参考：表１３、过滤面积的确定（１） 总过滤面积 根据通过除尘器的总气量和选定的 过滤速度，按下式计算总过滤面积：SS 1S 2Q 60S2（1-2）式中Ｓ－ 总过滤面积 m2；S1— 滤袋工作部分的过滤面积 m ;S2— 滤袋清灰部分的过滤面积 m ;22Q —通过除尘器的总气体量m/h;求出总过滤面积后，就可以确定袋式除尘器的总体规模和尺寸。

布袋除尘器的设计计算书由于公司要求设计一套较小型的除尘设备,所以查了很多资料,现在把设计计算方法发下;下面给出已知条件:处理风量:200立方/min滤袋尺寸:Φ116X3m1.根据已知条件选择过滤风速一般的过滤风速的选择范围是在0.8~1.5m/min此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min2.根据过滤风速和处理风量计算过滤面积公式为：S=Q/VV---------过滤风速S---------过滤面积Q---------处理风量计算后得S=Q/V=200/1=200平方米3.计算滤带数量每条滤带的表面积S=ПDLΠ--------3.14这个不需要说明了把D---------滤带直径L---------滤带长度计算得S1=3.14X0.116X3≈1平方米滤带数量N=S/S1=200/1=200条注意：这里的滤带面积计算约等于200是为了方便计算,实际计算值为1.1,除下来滤带数量小于200条,为了方便,选择200/1条>200/1.1条,其实多几条可以满足处理风量,对计算无影响4.其实以上的全是基础,接下来的几点才是精髓前面计算了这么多,是为什么接下来要做什么首先我们要明确,除尘器的心脏是什么是电磁阀所以接下来我们选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀;至于为什么选这个型号,那是领导安排的如果真要了解怎么选型的话,最好是多搞点电磁阀厂家的样本本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1.阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2.这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好,知道这些后,我选择的是中间那种40mm/Cv=513脉冲长度0.15sec可以理解为膜片打开到关闭的时间5.电磁阀的吐出流量1选用GOYENΦ40mm电磁阀Q=198.3XCvXP1/根号G------------抱歉,懒得找跟号Q----------吐出流量Cv---------流动系数P1---------表压就是气包上压力表值,低压为0.4MPa以下,超过0.4算高压,此处选3kg/cm2,即0.3MPa G----------气体比重这个可以无视,常温下空气比重为1.14Q=198.3x51x3/跟号1.14=28442.8/min=474.1/sec=71.1/0.15sec很多人会问公式怎么来的抱歉,我也不知道,但是每个阀都有自己的计算公式2压力容器的必要容积这里就是算气包的直径和长度能够吐出71/0.15sec的压力容器的流量V=Q/P1-P2V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力这个根据工况确定,本人选1.5V=71100/1.5kg=47.41L算到这里后,就先停一停因为先要大概算下花板的排部根据滤带数量200个,我选择20X10的排部方式比较容易计算即电磁阀20个,喷吹管上喷嘴数量为10个下面开始验算我这种拍部是否合理首先,计算花板上孔与孔之间的距离根据经验,间距一般取滤带直径1.5倍即D=1.5XdD---------花板孔间距d---------滤带直径计算得D=1.5X116=174这里我取170mm纵向间距一样也是170mm最边上的孔到侧壁板距离我选的是150mm但如果是这样间距到底的话,兄弟们,实在太难看了;所以本人根据在厂里出差所学到的,把孔分成了2行4列,其实这也是为了上箱体检查口设计总的长度我算下来为L1=3994mm≈4000mm注意,这里花板孔间距主要是为了不让袋与袋之间相碰,袋与壁板之见不相碰就行,太大让费材料,太小容易碰,并无实际规则知道了上箱体花板的长度,主要是为了确定气包的长度众所周知,气包是装在上箱体上,其长度应与上箱体长度相当且不能超过上箱体长度所以算来算去,主要是为了知道气包的长度L2≤4000mm这里我们取整4000mm来计算S=V/LV----------这里的V就是上面算出来的压力容器必要容积L----------4000mm这个应该明白把--所以压力容器的截面积S=V/L=47410/400cm=118.525单位忘记了查手册,我用的应该是日标这里要查的是日标的管子的型号,压力容器是个圆形的钢管--以下是我查的：SGP150AΦ165.2X5.0t这里的165.2是外径5.0t是说明这个管壁厚5.0mm得出内径为165.2-10=155.2mm由此内径算截面积S2=189CM2189>118满足条件所以压力容器型号SGP150AX4000mm实际应较4000mm稍小6.喷嘴数量除尘器较小,喷嘴也相应改小本人打过电话给除尘器制造厂家,他们的最小喷嘴为Φ7,是内径Φ7喷嘴的截面积S=ПR2=38.465Φ9喷嘴面积S=63.6布袋体积V3=ПXR2XL=31.68立方米Φ7喷嘴吐出量Q1=0.185XSXP1X根号273/293=3.11L/0.15secΦ9.......Q2=5.1L/0.15sec这里本人也不太了解的地方E1=3.11/31.68=0.099<0.135E2=5.1/31.68=0.135<0.161<2.0所以选择Φ9的喷嘴再确定数量N=Q/Q2=71/5.1=13;9=14个也就是这个电磁脉冲阀能满足14个喷嘴所以,我们之前所说的20X10的方案,成立基本上计算部分到此外型的设计无外乎就是往核心部分罩个罩子。

袋式除尘器的选型计算袋式除尘器选型计算⼀、处理⽓体量的计算 Qc s as c a t =273m t a Q Q P ??3（273+）101.325（1+K ）Q ：⽣产过程中产⽣的⽓体量 N /h：除尘器内⽓体的温度℃P ：环境⼤⽓压 KP K ：除尘器前漏风系数注：缺乏必要的数据时，可根据⽣产⼯艺过程产⽣的⽓体量，再加集⽓罩混进的空⽓量（约20%～40%）计算。

⼆、过滤风速的选取 V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在 1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min 。

袋式除尘器过滤风速（m/min ）实际选型中根据经验、粉尘性质、滤料型号进⾏选择。

计算⽅法⼆：n 12345n 12345=V V C C C C C V C C C C C ：标准⽓布⽐：清灰⽅式系数：⽓体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：⽓体温度系数：⽓体净化质量要求系数V n ：⿊⾊和有⾊⾦属升华物质、活性炭取1.2m 3/(m 2·min )；焦炭、挥发性渣、⾦属细粉、⾦属氧化物等取1.7m 3/(m 2·min )；铝氧粉、⽔泥、煤炭、⽯灰、矿⽯灰等取2.0m 3/(m 2·min )。

C 1：脉冲清灰（织造布）取1.0；脉冲清灰（⽆纺布）取1.1；反吹加振打清灰取0.7～0.85；反吹风取0.55～0.7。

C 2：如图曲线可以查找C 3：如表所列C 4：如表所⽰C 5：净化后含尘浓度＞30mg/m 3，取1.0；＜10mg/m 3取0.95。

三、过滤⾯积计算1、有效过滤⾯积160QS V=2、总过滤⾯积12S S S =+S 2：滤袋清灰部分的过滤⾯积四、单条滤袋⾯积（圆形） 34=S DL DL S ππ=-S4：滤袋未能起过滤作⽤的⾯积，⼀般占滤袋⾯积的5%～10%。

五、滤袋数量3n=S S 六、滤袋规格脉冲袋式除尘器滤袋长径⽐为：12:1～60:1。

5．布袋除尘器的选型和设计（方案设计里要说明为什么选用布袋除尘器）5．1袋式除尘器的选型布袋除尘器是使含尘气流通过过滤虑料将粉尘分离捕集的装置，采用滤纸或玻璃纤维等填充层作虑料的空气过虑器，主要用于通风及空气调节方面的气体净化。

袋式除尘器的除尘效率一般可达99％以上，其除尘效率高，性能稳定可靠，操作简单，得到广泛的应用。

现主要从结构型式、通风方式、滤袋形状、滤料、清灰方式和运行方式六个方面进行选型。

5．1．1结构型式除尘器的进口布置有上进气和下进气两种方式，上进气气流与粉尘沉降方向一致，有利于粉尘的沉降，在滤袋上形成均匀粉尘层，过滤性能好，但结构较复杂，且不易调节滤袋张力。

配气需设置两层花板，成本及设备费用高，安装复杂且花板易积灰，灰斗易滞留空气，增加结露的可能性。

而下进气结构较简单，能避免上进气出现的缺点，也是现在运用较多的进气方式，其具有气流稳定、滤袋安装容易调节等优点。

故本次的设计选择下进气。

5．1．2通风方式正压式除尘器设在风机正压段，含尘气体流经风机压入除尘器，使除尘器在正压下工作。

其构造简单，节省管道。

但因含尘气体通过风机，风机叶片磨损较大。

负压式除尘器设在风压负压段，除尘器内空气被风机吸出形成负压，风机吸入的是净化后的气体，对风机叶轮磨损较小，并且不易发生因附着粉尘而产生的喘振等类事故。

因为我们处理的粉尘粒径分布范围较大，不易使用正压式，所以选择负压式除尘器，即将风机装在除尘器之后。

5．1．3滤袋形状布袋除尘器按照虑袋的形状主要分为扁袋和圆袋2种型式。

扁袋形式较多，单位体积过滤面积大，结构紧凑，但结构复杂，清灰换袋困难，制作要求较高，虑袋之间易堵塞，清灰效果常不如圆袋。

而采用圆袋受力均匀，支撑骨架及连接简单，清灰所需动力小，检查维护方便。

故本次的除尘系统选择圆袋除尘器。

5．1．4滤料滤料式组成袋式除尘器的核心部分，其性能对袋式除尘器操作有很大影响。

选择滤料时必须考虑含尘气体的特征，如颗粒和气体性质（温度、湿度、粒径和含尘浓度等）。

我国环保部门采用的的mg/m3,把它转换成PPM 时，两者转换时 查到下面的公式mg/m3=M/22.4·ppm·[273/(273+T)]*（Ba/101325） 上式中：M----为气体分子量 ppm----测定的体积浓度值 T----温度 Ba----压力袋 除尘计算1、工况风量Q)1(*324.101*15.273)15.273(*K Pat Q Q S ++=Q S —标况气量，m 3/h ，按锅炉烟气工况量的110%计算 t —工况温度，℃ Pa —当地大气压， kPa K —漏风率（3～5%） 2、过滤面积S ，m 2vQS 60=v —过滤速度，m/min即过滤速度SQ v 60=实际过滤速度ps vv ε=εp —粉尘层的平均空隙率，一般为0.8～0.95. 3、滤袋数nDLS n π=D —滤袋直径mm （外滤式110～180mm ，内滤式200～300mm ） L —袋长m （2～10mm ）4、进出口参数 进口尺寸：S1136001v QS =V 1—进口风速m/s为了不让粒径大的颗粒积于管道内，使得管道堵塞，在进除尘器之前的管道中采用大风速，一般进气口风速15—25m/s ，根据不同粉尘采用不同风速（除尘器后的排气管道内由于不存在粉尘沉淀问题，气体流速取8～12m/s 。

大型除尘系统采用砖或混凝土制管道时，管道内的气速常采用6～8m/s，垂直管道如烟囱出口气速取10～20m/s。

那么进出气口尺寸可由截面积算出，一般截面形状为圆形或方形。

含尘气体在管道内的速度也可采用下述的经验计算方法求得。

(1)在垂直管道内，气速应大于管道内粉尘粒子的悬浮速度，考虑到管道内的气流速度分布的不均匀性和能够带走贴近管壁的尘粒，管道内的气速应为尘粒悬浮速度的1.3～1.7倍。

对于管路比较复杂和管壁粗糙度较大的取上限，反之取下限。

(2)在水平管道内，气速应按照能够吹走沉积在管道底部的尘粒的条件来确定。

袋式除尘器选型设计说明书1. 设计方案简介 1。

1方案的确定依据设计题目选用分室反吹袋式除尘器，采用逆气流反吹清灰及二状态清灰制度。

根据石灰窑含尘气体特性，选用玻璃纤维滤料。

含尘气体从灰斗上部的进气口进入除尘器，然后含尘气体向上进入滤袋中，尘粒被阻留在滤袋内，积在滤袋表面，洁净的气体逸出滤袋.当压力损失达到一定值时，需对滤袋进行清灰，即向除尘器鼓入与进气方向相反的空气,，滤袋在逆气流的作用下向里压缩，由于滤袋的形变，积在滤袋内表面的尘粒从滤袋上脱落入积灰斗中。

如此即完成了净化气体和收集灰尘的任务。

2.设计计算 2。

1基础数据①含尘气流的温度T=300℃，进气流量Q=6000m 3/h, 含尘浓度ρ=5g/m 3,②参考《大气污染控制工程》，逆气流反吹清灰的过滤气速f v =0。

5～2。

0 m/min ；选取f v=0。

7 m/min 。

③参考《大气污染控制工程》,袋式除尘器的压力损失P f p p p ∆+∆=∆，通过清洁滤袋的压力损失f p ∆一般为100～130Pa ，当压力损失p ∆接近1000Pa 时一般需要对滤袋进行清灰。

此处选取f p ∆为100 Pa 。

④参考《除尘设备》，石灰窑中颗粒的比阻系数p R =1.50 min/（g ·m)⑤参看《环境工程设计手册》,石灰的堆积密度P ρ=1500Kg/m 3，含尘气流达到国家标准的排放浓度标ρ=200mg/m 3⑥参看《袋式除尘器的设计与应用》,相邻两滤袋安装的中心距为210~250mm ，滤袋与花板边界距离为200mm ，单元间隔大于相邻两滤袋的间隔。

⑦物理学结论，将物体置于倾斜角大于45°的倾斜板上,物体将向下滑动,故当灰斗倾斜角大于45°时，灰粒可自行落下.⑧含尘气体进气流速i v 为18m/s ，净气出口流速o v 为3～8m/s 。

2。

2过滤面积、滤袋数目的确定参考《大气污染控制工程》，袋式除尘器的过滤面积A=286.1427.060600060m v Q f =⨯= 根据《袋式除尘器的设计与应用》所述，滤袋长度L 与直径D 的比L/D 的取值范围5～40,及滤袋尺寸的参考数据选取： L=1500mm, d=160mm.计划所需滤袋总数n=1905.116.086.142=⨯⨯=ππLd A 故分两个单元,每个单元安装100条滤袋，按10×10布置，总计200条滤袋。

袋式除尘器的选型计算
简介：
选型计算的目标：
1.确定袋式除尘器的处理风量和压差；
2.确定袋式除尘器的过滤面积和袋数。

计算步骤：
1.确定处理风量：
处理风量是指袋式除尘器单位时间内处理的气体体积。

根据工况条件和空气净化要求，可以通过以下公式计算处理风量：
处理风量=工况气体体积流量×处理效率
其中，工况气体体积流量是指工况条件下流经除尘器的气体体积，处理效率是指袋式除尘器的过滤效果。

2.确定压差：
压差是指气体通过袋式除尘器时所产生的阻力。

根据工况条件和压差限制，可以通过以下公式计算压差：
压差=（气体密度×处理风量^2×常数）/（过滤面积×袋数）
其中，常数是与道流性能和过滤袋形状等参数相关的系数。

3.确定过滤面积：
过滤面积是指袋式除尘器中用于过滤粉尘的袋子的总面积。

根据工况条件和过滤效果要求，可以通过以下公式计算过滤面积：
过滤面积=处理风量/过滤速度
其中，过滤速度是指气体通过袋子时的线速度。

4.确定袋数：
袋数是指袋式除尘器中用于过滤粉尘的袋子的数量。

根据工况条件和
袋式除尘器设计的要求，可以通过以下公式计算袋数：
袋数=过滤面积/单个袋子的面积
以上为袋式除尘器选型计算的基本步骤。

在实际应用中，还需考虑袋
式除尘器的材质、结构和操作维护等因素，以确保选型的准确性和稳定性。

同时，在进行选型计算时，还应参考相关国家标准和行业规范的要求，以
保证袋式除尘器的使用安全和环保效果。

总结：。

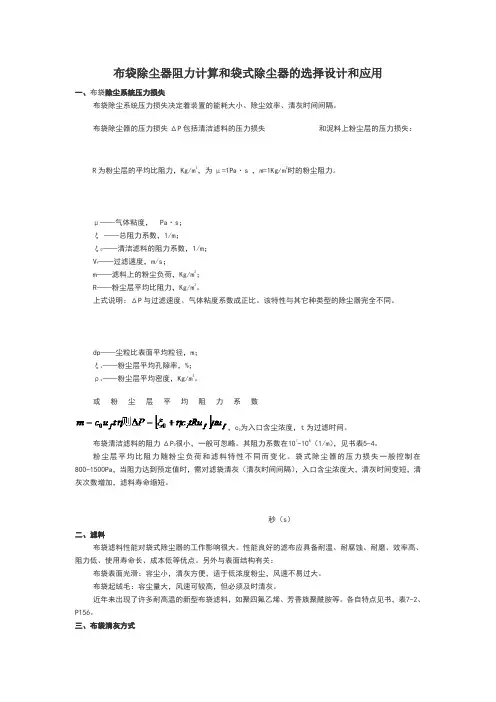

布袋除尘器阻力计算和袋式除尘器的选择设计和应用一、布袋除尘系统压力损失布袋除尘系统压力损失决定着装置的能耗大小、除尘效率、清灰时间间隔。

布袋除尘器的压力损失ΔP包括清洁滤料的压力损失和泥料上粉尘层的压力损失：R为粉尘层的平均比阻力，Kg/m2，为μ=1Pa·s ，m=1Kg/m2时的粉尘阻力。

μ——气体粘度，Pa·s；ξ ——总阻力系数，1/m；ξ0——清洁滤料的阻力系数，1/m；V f——过滤速度，m/s；m——滤料上的粉尘负荷，Kg/m2；R——粉尘层平均比阻力，Kg/m2。

上式说明：ΔP与过滤速度、气体粘度系数成正比。

该特性与其它种类型的除尘器完全不同。

dp——尘粒比表面平均粒径，m；ξs——粉尘层平均孔隙率，%；ρs——粉尘层平均密度，Kg/m3。

或粉尘层平均阻力系数，c0为入口含尘浓度，t为过滤时间。

布袋清洁滤料的阻力ΔP0很小，一般可忽略。

其阻力系数在107-108（1/m），见书表5-4。

粉尘层平均比阻力随粉尘负荷和滤料特性不同而变化。

袋式除尘器的压力损失一般控制在800-1500Pa，当阻力达到预定值时，需对滤袋清灰（清灰时间间隔），入口含尘浓度大，清灰时间变短，清灰次数增加，滤料寿命缩短。

秒（s）二、滤料布袋滤料性能对袋式除尘器的工作影响很大。

性能良好的滤布应具备耐温、耐腐蚀、耐磨、效率高、阻力低、使用寿命长、成本低等优点。

另外与表面结构有关：布袋表面光滑：容尘小，清灰方便，适于低浓度粉尘，风速不易过大。

布袋起绒毛：容尘量大，风速可较高，但必须及时清灰。

近年来出现了许多耐高温的新型布袋滤料，如聚四氟乙烯、芳香族聚酰胺等。

各自特点见书，表7-2、P156。

三、布袋清灰方式布袋清灰方式有两种：机械清灰和气流清灰。

1．机械清灰利用机械传动使滤袋振动，迫使沉积在滤袋上的粉尘层落入灰斗。

由三种方式：摆动（水平），又分上部摆和腰部摆两种；振动（垂直）；扭动（机械转动）。

布袋除尘器选型参数计算方法一、处理气体量的计算Qc s as c a t =273m t a Q Q P ⨯⨯3（273+）101.325（1+K）Q ：生产过程中产生的气体量 N /h ：除尘器内气体的温度 ℃P ：环境大气压 KP K：除尘器前漏风系数注：缺乏必要的数据时，可根据生产工艺过程产生的气体量，再加集气罩混进的空气量（约20%～40%）计算。

二、过滤风速的选取V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min。

袋式除尘器过滤风速（m/min）粉尘种类清灰方式自行脱落或手动振动机械振动反吹风脉冲喷吹炭黑、氧化硅（白炭黑）、铝、锌的升华物以及其他在气体中冷凝和化学反应形成的气溶胶、活性炭、由水泥窑排出的水泥0.25～0.40.3～0.50.33～0.600.8～1.2铁及钛合金的升华物、铸造尘、颜料、由水泥磨排出的水泥、炭化炉升华物、石灰、刚玉、塑料、铁的氧化物、焦粉、煤粉0.28～0.450.4～0.650.45～1.00.8～1.6滑石粉、煤、喷砂清理尘、飞灰、陶瓷生产的粉尘、炭黑（二次加工）、氧化铝、高岭土、石灰石、矿尘、铝土矿、水泥（来自冷却器）0.30～0.500.5～1.00.50～1.01.0～2.0实际选型中根据经验、粉尘性质、滤料型号进行选择。

计算方法二：n 12345n 12345=V V C C C C C V C C C C C ：标准气布比：清灰方式系数：气体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：气体温度系数：气体净化质量要求系数V n ：黑色和有色金属升华物质、活性炭取1.2m 3/(m 2·min )；焦炭、挥发性渣、金属细粉、金属氧化物等取1.7m 3/(m 2·min )；铝氧粉、水泥、煤炭、石灰、矿石灰等取2.0m 3/(m 2·min )。

袋式除尘器一、袋式除尘器的介绍袋式除尘器广泛应用于电厂脱硫除尘及一般钢厂除尘中（应用于钢厂及电厂的主要区别是除尘器外表是否需要保温、烟气对钢板的腐蚀程度及滤料的选择等），脱硫后的烟尘经过该除尘器后，其排放到大气中的浓度基本控制在20～30mg/m3，低于国家环保部门规定的50mg/m3。

二、袋式除尘器的工作原理：含尘气体由导流管进入各单元，大颗粒粉尘经分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净气体透过滤袋经上箱体、排风管排出。

随着过滤工况的进行，当滤袋表面积尘达到一定量时，由清灰控制装置(差压或定时、手动控制)按设定程序打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。

落入灰斗中的粉尘借助输灰系统排出。

低压脉冲除尘器的主要结构组成如下：底柱组件、滑块组件、顶柱组件、灰斗组件（含三通及风量调节阀，如果有的话）、进风装置、中箱体、上箱体、喷吹系统、离线装置、内旁路装置（外旁路，可供选择）、平台扶梯、防雨棚、气路配管及控制元件等组成。

其结构简图如下：除尘器的设计过程中，应当对除尘器的载荷（包括静载、动载、风载、雪载及地震载荷等，单位KN）、除尘器承受的设计负压（单位Pa）、板件材料的屈服极限及抗拉伸极限等（单位MPa），要有一定程度的了解。

必要时，结构设计人员可以查阅相关的机械设计手册，以加深自己对这方面的理解。

如下的设计过程仅供除尘设备制造厂家及相关设计单位参考。

1．除尘器载荷的确定：1.1静载的确定：G静载=∑Gi（i=1～5）式中，G1本体钢结构部分的重量，G2滤袋总重，G3袋笼总重，G4滤袋表面积灰5mm的重量，G5灰斗允许积灰重量。

按本公司多年来的设计经验，静载荷在除尘器基础上的分布，一般是，最外面一圈基础柱桩的载荷为总静载分布在所有柱桩上的平均值Gp 的110%。

次外圈一圈柱桩的载荷为Gp的120～200%，以此类推，直到最内圈载荷。

内圈载荷高于外圈载荷，但内外圈载荷最大差别不得超过300KN。

袋式除尘器设计要点袋式除尘器设计优劣涉及到诸多因素,文章从处理风量、使用温度、气体成分等方面简要介绍了袋式除尘器的设计要点。

袋式除尘器的工作机理是含尘烟气通过过滤材料,尘粒被过滤下来,过滤材料捕集粗粒粉尘主要靠惯性碰撞作用,捕集细粒粉尘主要靠扩散和筛分作用,滤料的粉尘层也有一定的过滤作用。

袋式除尘器设计优劣涉及到诸多因素,文章从以下因素介绍了袋式除尘器的设计要点。

1、处理风量处理风量决定着袋式除尘器的规格大小。

一般处理风量都用工况风量。

设计时一定要注意除尘器使用场所及烟气温度,若袋式除尘器的烟气处理温度已经确定,而气体又采取稀释法冷却时,处理风量还要考虑增加稀释的空气量；考虑今后工艺变化,风量设计指值在正常风量基础上要增加5%～10%的保险系数,否则今后一旦工艺调整增加风量,袋式除尘器的过滤速度会提高,从而使设备阻力增大,甚至缩短滤袋使用寿命,也将成为其他故障频率急剧上升的原因,但若保险系数过大,将会增加除尘器的投资和运转费用；过滤风速因袋式除尘器的形式、滤料的种类及特性的不同而有很大差异,处理风量一经确定,即可根据确定的过滤风速来决定所必须的过滤面积。

2、使用温度袋式除尘器的使用温度是设计的重要依据,使用温度与设计温度出现偏差,会酿成严重后果,因为温度受下述两个条件所制约: 一是不同滤料材质所允许的最高承受温度(瞬间允许温度和长期运行温度)有严格限制；二是为防止结露,气体温度必须保持在露点20℃以上。

对高温气体,必须将其冷却至滤料能承受的温度以下,冷却方式有多种,较为典型的有自然风管冷却、强制风冷、水冷等,具体可按不同的工艺及冷却温度、布置尺寸要求等进行设计选型。

3、气体成分除特殊情况外,袋式除尘器所处理的气体,多半是环境空气或炉窑烟气,通常情况下袋式除尘器的设计按处理空气来计算,只有在密度、黏度、质量热容等参数关系到风机动力性能和管道阻力的计算及冷却装置的设计时,才考虑气体的成分。

在许多工况的烟气中多含有水分,随着烟气中水分的增加,袋式除尘器的设备阻力和风机能耗也随之变化。

袋式除尘器的选型1．处理气体量的计算计算袋式除尘器的处理气体量时，首先要求出工况条件下的气体量，并且还要考虑除尘器本身的漏风量。

Q=Qs－(273+Tc)×101.324/273Pa×﹙1＋K﹚，Q——通过除尘器含尘气体量，m³/h;Qs——生产过程产生的气体量，m/h;Tc——除尘器内气体的温度，摄氏度；Pa——环境大气压，kpa;K——除尘器前漏风系数。

2.过滤风速的选取多数反吹风袋式除尘器的过滤风速在0.6-1.3m/s之间。

脉冲袋式除尘器的过滤风速在1.2-2.0m/s左右，玻璃纤维袋式除尘器的过滤风速约为0.5-0.8m/s。

3.总过滤面积S=S1+S2=Q／60V+S2式中：S——总过滤面积，m²;S1——滤袋工作过滤面积，m²S2——滤袋清灰部分的过滤面积，m²;Q——通过除尘器的总气体量，m³/h;V——过滤速度，m/min4.滤袋直可取150—250mm，长度以2-3米。

由于清灰强度不大，滤袋寿命较长，一般可达1-3年。

过滤风速一般为0.5-0.8m/min,阻力约500-1000pa,除尘器的入口含尘质量浓度通常不超过3-5m/min.本体阻力大体在50-500pa之间。

使用脉冲除尘器时如果滤袋上端带有文氏管导流器，则需要加上50-150pa的阻力损失。

这部分阻力是不可忽视的。

5.由于机械振打的振打加速度分布均匀，因此设计中，通常需要停风清灰。

但是机械振打袋式除尘器通常是小型设备，不停风清灰的场合也很多。

6.脉冲阀。

脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式和淹没式两类，每类有6个规格接口从20-76(3/4英寸至3英寸)。

每个阀一次喷吹耗气量30-600m³/min(0.2-0.6MPa).值得注意的是国产脉冲阀的工作压力直角式阀是0.4-0.6Mpa,淹没式阀是0.2-0.6Mpa.进口产品不管哪一种阀，工作压力范围均是0.06-0.86MPa，两类阀没有承受压力和应用压力高低之区分。

布袋除尘器的设计计算书模板完整版（精）小型除尘设备设计计算方法如下：已知条件:处理风量:200立方/min滤袋尺寸:Φ116X3m1.根据已知条件选择过滤风速一般过滤风速选择范围为0.8~1.5m/min此时根据除尘设备大小和滤带选择风速,此处选择的是1m/min2.根据过滤风速和处理风量计算过滤面积公式为：S=Q/VV---------过滤风速S---------过滤面积Q---------处理风量计算后得S=Q/V=200/1=200平方米3.计算滤带数量每条滤带的表面积S=ПDLΠ--------3.14（这个不需要说明了把）D---------滤带直径L---------滤带长度计算得S1=3.14X0.116X3≈1平方米滤带数量N=S/S1=200/1=200条（注意：滤带面积计算约等于200是为了方便计算，实际计算值为1.1，除下来滤带数量小于200条，为了方便，选择（200/1）条>（200/1.1）条，其实多几条可以满足处理风量，对计算无影响）4.其实以上的全是基础，接下来的几点才是精髓首先我们要明确，除尘器的心脏是什么？是电磁阀！选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。

本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1).阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2).这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好，知道这些后，我选择的是中间那种40mm/Cv=513）脉冲长度0.15sec(可以理解为膜片打开到关闭的时间）5.电磁阀的吐出流量（1）选用GOYENΦ40mm电磁阀Q=（198.3XCvXP1）/（根号G）------------（抱歉，懒得找跟号）Q----------吐出流量Cv---------流动系数P1---------表压（就是气包上压力表值，低压为0.4MPa以下，超过0.4算高压，此处选3kg/cm2,即0.3MPa)G----------气体比重（这个可以无视，常温下空气比重为1.14）Q=(198.3x51x3)/(跟号1.14）=28442.8/min=474.1/sec=71.1/0.15sec很多人会问公式怎么来的？抱歉，我也不知道，但是每个阀都有自己的计算公式（2）压力容器的必要容积（这里就是算气包的直径和长度）能够吐出71/0.15sec的压力容器的流量V=Q/（P1-P2）V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力（这个根据工况确定，本人选1.5）V=71100/1.5kg=47.41L算到这里后，就先停一停因为先要大概算下花板的排部根据滤带数量200个，我选择20X10的排部方式比较容易计算即电磁阀20个，喷吹管上喷嘴数量为10个验算这种排布是否合理首先，计算花板上孔与孔之间的距离根据经验,间距一般取滤带直径1.5倍即D=1.5XdD---------花板孔间距d---------滤带直径计算得D=1.5X116=174这里我取170mm纵向间距一样也是170mm最边上的孔到侧壁板距离我选的是150mm但如果是这样间距到底的话，兄弟们，实在太难看了。

布袋除尘器的设计计算书Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】布袋除尘器的设计计算书由于公司要求设计一套较小型的除尘设备,所以查了很多资料,现在把设计计算方法发下。

下面给出已知条件:处理风量:200立方/min滤袋尺寸:Φ116X3m1.根据已知条件选择过滤风速一般的过滤风速的选择范围是在0.8~1.5m/min此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min2.根据过滤风速和处理风计算过滤面积公式为：S=Q/VV---------过滤风速S---------过滤面积Q---------处理风量计算后得S=Q/V=200/1=200平方米3.计算滤带数量每条滤带的表面积S=ПDLΠ--------3.14（这个不需要说明了把）D---------滤带直径L---------滤带长度计算得S1=3.14X0.116X3≈1平方米滤带数量N=S/S1=200/1=200条（注意：这里的滤带面积计算约等于200是为了方便计算，实际计算值为1.1，除下来滤带数量小于200条，为了方便，选择（200/1）条>（200/1.1）条，其实多几条可以满足处理风量，对计算无影响）4.其实以上的全是基础，接下来的几点才是精髓前面计算了这么多，是为什么接下来要做什么首先我们要明确，除尘器的心脏是什么？是电磁阀！所以接下来我们选型电磁阀一般常用的电磁阀厂家有澳大利亚高原、SMC、等等此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。

（至于为什么选这个型号，那是领导安排的）如果真要了解怎么选型的话，最好是多搞点电磁阀厂家的样本本次选的GOYEN的电磁阀的几个参数很重要MM型淹没式电磁脉冲阀1).阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2).这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好，知道这些后，我选择的是中间那种40mm/Cv=513）脉冲长度0.15sec(可以理解为膜片打开到关闭的时间）5.电磁阀的吐出流量（1）选用GOYENΦ40mm电磁阀Q=（198.3XCvXP1）/（根号G）------------（抱歉，懒得找跟号）Q----------吐出流量Cv---------流动系数P1---------表压（就是气包上压力表值，低压为0.4MPa以下，超过0.4算高压，此处选3kg/cm2,即0.3MPa)G----------气体比（这个可以无视，常温下空气比重为1.14）Q=(198.3x51x3)/(跟号1.14）=28442.8/min=474.1/sec=71.1/0.15sec很多人会问公式怎么来的？抱歉，我也不知道，但是每个阀都有自己的计算公式（2）压力容器的必要容积（这里就是算气包的直径和长度）能够吐出71/0.15sec的压力容器的流量V=Q/（P1-P2）V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力（这个根据工况确定，本人选1.5）V=71100/1.5kg=47.41L算到这里后，就先停一停因为先要大概算下花板的排部根据滤带数量200个，我选择20X10的排部方式比较容易计算即电磁阀20个，喷吹管上喷嘴数量为10个下面开始验算我这种拍部是否合理首先，计算花板上孔与孔之间的距离根据经验,间距一般取滤带直径1.5倍即D=1.5XdD---------花板孔间距d---------滤带直径计算得D=1.5X116=174这里我取170mm纵向间距一样也是170mm最边上的孔到侧壁板距离我选的是150mm但如果是这样间距到底的话，兄弟们，实在太难看了。

袋式除尘器的过滤面积的计算方法关于袋式除尘器的过滤面积的计算方法通风除尘设计手册上是这样子的:A=L/3600vA-过滤面积M2L-处理风量,M3/hv-过滤风速,m/s采纳过滤面积：L=3600v×A v的单位(m/s)L=60v×A v的单位(m/min)一般过滤风速都是用m/min做单位.回答过滤面积=风量/(60*过滤风速)。

例：风量10000m3/h；过滤风速2m/min；过滤面积=10000/(60*2)=83.3平方米。

除尘器过滤面积怎么计算知道直径高度采纳通常情况下考虑下缝制的重叠边大概是1到2cmd*3.14+1长度要考虑到口部分的翻边加个10cm（直径*3.14+1）*（长度+10）在加上低面积就好了其他回答每个袋子的面积S x 除尘器内布袋的数量n 即：S=S1.n底面积+底面周长乘以高=过滤面积布袋除尘器的风量是如何计算计算布袋除尘器的处理气体时，首先要求出工况条件下的气体量，即实际通过布袋除尘器的气体量，并且还要考虑除尘器本身的漏风量。
