有限公司园区热电联产项目40０V低压开关柜技术协议需方:有限公司供方：电气有限公司签订日期:2011年１0月09日ﻬ１．1总则１。
1。
１本协议适用于有限公司园区热电联产项目及相关范围内380/2２0Ｖ低压开关柜的技术和有关方面的要求，其中包括技术指标、性能、结构、试验等要求,还包括资料交付及技术文件要求等．1。
1．2本协议提出的是最低限度的技术要求，并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本协议的优质产品。
若供方所使用的标准与本协议所使用的标准不一致时，按较高标准执行。
1.1.3 如供方没有以书面形式对本协议的条文提出异议，那么需方就可以认为供方提供的产品完全满足本协议的要求。
1.1.４本协议为订货合同的附件，与合同正文具有同等效力。
1．1.5在签订合同之后,到供方开始制造之日的这段时间内,需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求,供方应遵守这个要求。
1.1。
6本协议未尽事宜,双方协商解决。
１.２供方的工作范围供方至少必须按下列项目提供低压开关柜及其配套设备和相应服务: a。
设计b. 制造ｃ. 装配d. 工厂清洗和涂层e．材料试验f。
设计试验g. 生产试验h。
包装i。
检验j。
运输及现场交货k．协助安装2技术标准2。
1 引用标准《低压成套开关设备和控制设备》ＩEC—439《工厂组装的低压开关设备和控制设备装置对母线干扰系统的补充要求》ＩE Ｃ-43９—2《外壳防护等级的分类》ＩEC-52９《低压成套开关设备》GB72５1《低压电器外壳防护等级》GB4942.2《低压空气式隔离器开关隔离开关及熔断器组合电器》JB4０1２2。
2 如果法规和标准的要求低于供方的标准时,供方可以提出书面意见提请需方许可，同时,供方应提供技术先进和更可靠的设计及材料。
２。
3 若指定的标准、法规和本技术协议之间发生任何明显差异时,供方必须以书面的形式向需方提出这些差异的解决办法。

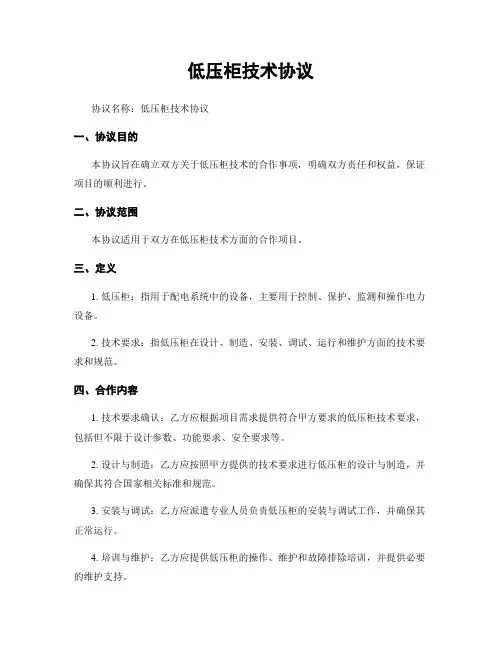

低压柜技术协议协议名称：低压柜技术协议一、协议目的本协议旨在确立双方关于低压柜技术的合作事项，明确双方责任和权益，保证项目的顺利进行。
二、协议范围本协议适用于双方在低压柜技术方面的合作项目。
三、定义1. 低压柜：指用于配电系统中的设备，主要用于控制、保护、监测和操作电力设备。
2. 技术要求：指低压柜在设计、制造、安装、调试、运行和维护方面的技术要求和规范。
四、合作内容1. 技术要求确认：乙方应根据项目需求提供符合甲方要求的低压柜技术要求，包括但不限于设计参数、功能要求、安全要求等。
2. 设计与制造：乙方应按照甲方提供的技术要求进行低压柜的设计与制造，并确保其符合国家相关标准和规范。
3. 安装与调试：乙方应派遣专业人员负责低压柜的安装与调试工作，并确保其正常运行。
4. 培训与维护：乙方应提供低压柜的操作、维护和故障排除培训，并提供必要的维护支持。
五、责任与义务1. 甲方责任：（1）提供准确的项目需求和技术要求；（2）支付合作款项，并按时提供相关支付凭证；（3）协助乙方进行低压柜的安装与调试工作；（4）提供必要的培训和维护支持。
2. 乙方责任：（1）根据甲方提供的技术要求进行设计与制造；（2）确保低压柜的质量符合国家相关标准和规范；（3）派遣专业人员负责低压柜的安装与调试工作；（4）提供低压柜的操作、维护和故障排除培训；（5）提供必要的维护支持。
六、质量保证1. 乙方应对所提供的低压柜负责，保证其质量符合国家相关标准和规范。
2. 若低压柜在合理使用条件下出现质量问题，乙方应及时处理，并承担相应责任。
七、知识产权1. 甲方对于低压柜技术要求的知识产权归甲方所有。
2. 乙方在合作过程中所获得的技术资料和信息应保密，并不得擅自使用或泄露给第三方。
八、合作期限与终止1. 本协议自双方签署之日起生效，有效期为______年。
2. 若双方协商一致，可提前终止本协议，需提前______个月书面通知对方。
3. 若一方违反协议约定，经另一方书面通知后未能在合理期限内改正，对方有权单方面终止本协议。
编号：_____________ 400V低压开关柜技术协议买方：___________________________卖方：___________________________设计单位：_________________________签订日期：_______年______月______日买方：卖方：设计单位：1.总则1.0.1本设备技术协议书适用于XX项目一期2X600MW新建工程400V交流厂用低压开关柜及其附属设备。
本协议书提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.0.2卖方提供的设备应是符合本技术要求、适用于交流额定电压400V、额定频率50HZ的火力发电厂厂用电系统、完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。
1.0.3本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书要求的优质产品。
1.0.4本技术协议书使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.0.6招标时附图仅作招标用，不能作为制造依据，制造需另见订货图。
1.0.7附图中注明为靠墙布置的开关柜，其结构应满足本技术协议书的规定。
1.0.8本技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.9本技术协议书未尽事宜，由买、卖双方协商确定。
1.0.10 本工程全面采用KKS编码标识系统。
卖方所提供的设备和技术文件（包括图纸）采用KKS标识系统。
卖方采用买方提供的标准；标识原则、方法和内容由设计院提供。
2.工程概况云南XX电厂打铁坝厂址位于XX，到XX县城的公路距离约34km。
西距县级XX 区约10km。
厂址大部分场地位于XX中，XX河自北向南流过厂址，XX河为电厂排水受纳水体。
XX沟灰场在厂址XX1.6km，XX山煤矿区位于厂址的南面。

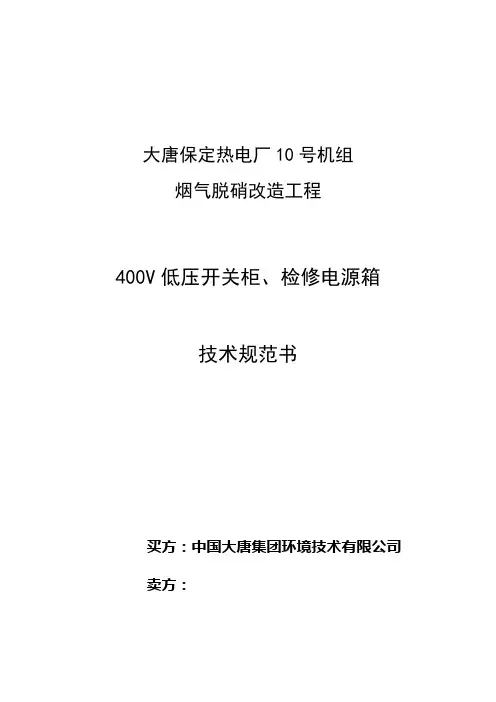

大唐保定热电厂10号机组烟气脱硝改造工程400V低压开关柜、检修电源箱技术规范书买方：中国大唐集团环境技术有限公司卖方：审定：日期：审核：日期：校核：日期：编写：日期：目录附件一技术规范 (1)1.1总则 (1)1.2设计条件 (1)1.3开关柜技术条件 (2)1.4检修电源箱技术条件 (8)附件二生产、制造标准 (9)附件三保证 (9)3.1质量保证 (9)3.2性能保证值 (10)附件四监造、工厂检查和性能试验 (10)4.1概述 (10)4.2工厂检查及监造 (10)4.3性能验收试验 (10)附件五清洁、油漆、包装、装卸、运输与储存 (10)附件六供方填写的数据 (11)附件七供货范围 (13)附件八供方提供的资料 (15)附件九技术服务和培训 (17)附件十差异表 (17)附件十一附图 (17)附件一技术规范1.1总则1.1.1本技术规范书适用于大唐保定热电厂10#机组烟气脱硝改造工程（以下简称本工程）400V户内低压开关柜及其附属设备、检修电源箱，提出了电气设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供方应保证提供符合国家有关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品。
1.1.3供方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
本次招标的低压开关柜为国产优质产品。
1.1.4凡在供方设计范围之内的外购件或外购设备，供方应至少要推荐2至3家产品供卖方确认，且买方具有选择的权利，而且买有权单独采购，但技术上均由供方负责归口协调。
1.1.5在设备制造前，买方有权因设计需要修改技术参数，供方应无条件接受。
1.1.6本技术规范书所使用的标准，如遇到与供方所执行的标准不一致时，按较高的标准执行。
1.1.7所有文件中的单位均采用国际单位制。
低压开关柜技术协议（共5篇）第一篇：低压开关柜技术协议低压开关柜技术协议供方所提供的低压开关柜设备应满足以下要求：一、型号：MNS抽屉式。
数量：2台。
颜色：驼灰色。
尺寸：800宽*800深*2200高二、技术参数1、额定工作电压：380V/220V2、额定绝缘电压：660V3、额定频率：50Hz4、防护等级：IP305、符合标准：GB7251-2006三、技术要求1、开关柜的结构应保证维护人员的安全和便于操作、维护、巡视、维修和试验。
2、开关柜内各元器件应符合各自的技术标准（附带其合格证书，出厂试验单及详细技术资料）。
3、主母线及分支母线应采用铜母线，母线搪锡，母线相序色按新国标，TN-S系统。
4、开关柜内开关容量、数量和基本线路方案见线路方案图。
5、馈电柜断路器面板旋钮开关可挂安全挂锁。
6、进线柜面板应有综合数显表，显示各项电流、电压、有功功率、无功功率和电能计量。
馈电柜面板应有各断路器合闸指示灯。
四、元件选型1、进线柜主开关选用国产万能式断路器，隔离刀闸选用国产品牌。
2、馈电柜断路器和附件选用施耐德系列产品。
五、图纸要求1、随柜附完整配电系统图，文字符号、图例、线型应符合国标和电气专业设计规范和惯例。
2、一、二次线路原理图塑封在柜门内。
第二篇：低压开关柜壳体材料低压开关柜壳体材料低压开关柜的壳体材料主要有覆铝锌板、镀锌钢板和冷轧钢板这三种，东莞市欧申电气设备有限公司为您介绍这三种壳体材料各有什么样的特点。
覆铝锌板镀铝锌钢板是广泛应用于建材、家电、汽车、环境、机械、船舶等诸多领域的一种合金镀层钢板。
镀铝锌钢板是铝锌合金结构组成，由55%铝、43.4%锌与1.6%硅在600℃高温下凝固而组成，其整个结构由铝－铁－硅－锌，形成致密的四元结晶体的一种合金镀层钢板。
镀锌钢板1937年美国建立了第一条连续热镀锌带钢生产线，1942年在美国建成了第一条连续电镀锌带钢生产线，从进入工业性生产至今已有160多年的生产历史。

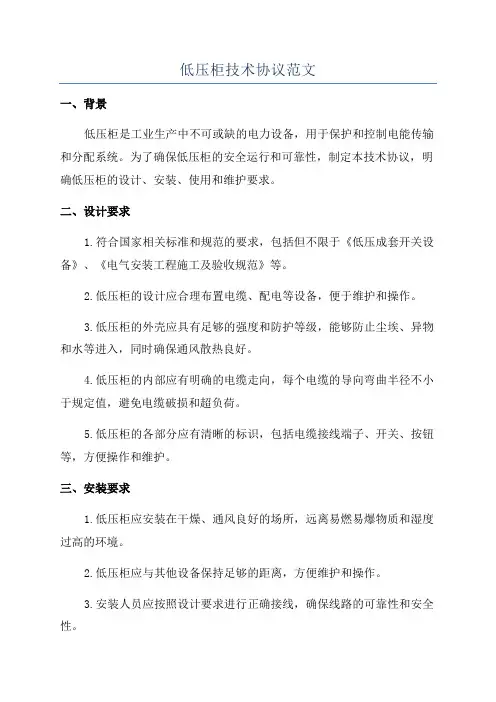

低压柜技术协议范文一、背景低压柜是工业生产中不可或缺的电力设备，用于保护和控制电能传输和分配系统。
为了确保低压柜的安全运行和可靠性，制定本技术协议，明确低压柜的设计、安装、使用和维护要求。
二、设计要求1.符合国家相关标准和规范的要求，包括但不限于《低压成套开关设备》、《电气安装工程施工及验收规范》等。
2.低压柜的设计应合理布置电缆、配电等设备，便于维护和操作。
3.低压柜的外壳应具有足够的强度和防护等级，能够防止尘埃、异物和水等进入，同时确保通风散热良好。
4.低压柜的内部应有明确的电缆走向，每个电缆的导向弯曲半径不小于规定值，避免电缆破损和超负荷。
5.低压柜的各部分应有清晰的标识，包括电缆接线端子、开关、按钮等，方便操作和维护。
三、安装要求1.低压柜应安装在干燥、通风良好的场所，远离易燃易爆物质和湿度过高的环境。
2.低压柜应与其他设备保持足够的距离，方便维护和操作。
3.安装人员应按照设计要求进行正确接线，确保线路的可靠性和安全性。
4.安装完毕后，应进行全面的功能检测和漏电保护装置的调试，确保低压柜的正常运行。
四、使用要求1.使用人员应熟悉低压柜的操作方法和安全注意事项，避免误操作和事故发生。
2.不得超载使用低压柜，电气设备的电流负荷不得超过低压柜的额定电流。
3.定期检查低压柜的接线端子和螺栓等连接件的紧固情况，确保电缆和导线的接触良好。
4.定期清洁低压柜的内部和外部，确保散热器不被尘埃和异物堵塞，保持低压柜的正常散热。
5.发现低压柜存在问题时，应及时停止使用并进行维修，禁止随意拆卸或修改低压柜。
五、维护要求1.低压柜的维护应按照设备制造商的要求进行，定期检查设备的运行状态和电气连接。
2.定期检查低压柜的绝缘电阻值，确保符合安全标准。
3.定期检查低压柜的保护装置和断路器的工作状态，确保能够及时保护电气设备和人身安全。
4.定期清洁低压柜的滤尘网和散热器，确保正常散热。
5.定期记录低压柜的维护情况和故障处理记录，以备参考和分析。

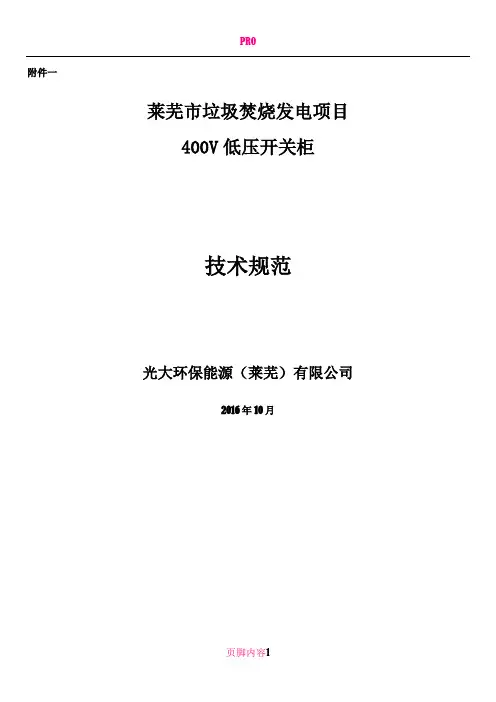

PRO附件一莱芜市垃圾焚烧发电项目400V低压开关柜技术规范光大环保能源（莱芜）有限公司2016年10月页脚内容11.总则1.1本技术规范书适用于莱芜市环保能源发电项目交流400V低压开关柜,技术规范中提出了对开关柜本体及附属设备的功能设计、结构、性能、指导安装、试验、调试、验收和试运行等方面的技术要求，以及供货和现场技术服务的要求。
1.2本设备技术规范书提出的是最低限度的技术条件，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和国标GB、IEC最新版本工业标准的优质产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
1.4卖方没有以书面形式对本规范书的条文提出异议，那么买方认为卖方提供的产品完全满足本规范书的要求。
如果有异议，应以书面形式明确提出。
在征得买方同意后，可对有关文件进行修改。
如买方不同意修改，仍以买方意见为准。
在签定合同之后，买方保留对本规范书提出补充要求和修改的权利，卖方应承诺予以配合。
如提出修改，具体项目和条件由双方商定。
1.5卖方对开关柜的成套系统设备（含辅助系统与设备）负有全责，包括分包（或采购）的产品。
分包（或采购）的产品制造商事先征得买方的认可。
如果非卖方原因设备不能实现性能要求，卖方必须增加硬件或服务来完成，费用由双方协商解决。
卖方应对所供设备运行性能和质量进行担保，质保期为1年，质保期内，卖方应免费负责维修或更换。
1.6本技术规范书经技术澄清及双方确认后，作为合同的技术附件与合同正文具有同等法律效力。
页脚内容11.7卖方有责任配合买方进行工程设计，包括应买方要求参加工程及设计联络会。
1.8本设备技术规范书未尽事宜，双方协商确定。
2.工程概况2.1项目地理位置本项目位于: 山东省莱芜市牛泉镇鲁中水泥厂南侧光大环保能源（莱芜）有限公司2.2气象资料：莱芜市地处北温带，属大陆性季风半湿润气候，四季分明。

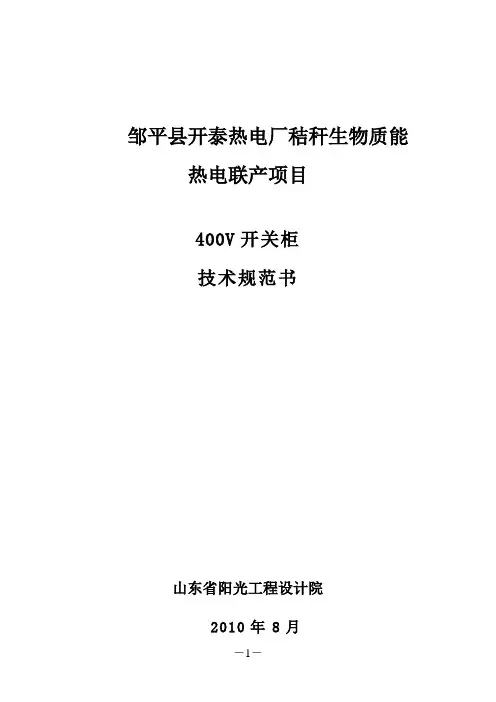

邹平县开泰热电厂秸秆生物质能热电联产项目400V开关柜技术规范书山东省阳光工程设计院2010年8月1 总则1.1 本技术规范书对邹平开泰集团生物质热电工程所选用的低压抽出式开关柜提出了有关低压开关柜本体及其附属设备的技术参数、性能、结构、试验等方面的技术要求1.2 本技术规范书提出的要求为最低限度的要求，并没有对所有的细节作出详细的规定，也并没有陈述有关的规范和标准，卖方应提供符合GB和IEC最新版本的标准和本规范书的优质产品。
1.3 如果供方未以书面形式对本规范书提出异议，则意味着供方提供的设备满足本规范书和有关工业标准的要求。
如有异议，不管多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细表明。
1.4由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致,卖方也可以推荐满足本技术规范要求的类似定型产品,但必须提出详细的规范偏差。
1.5 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应在投标书附件“差异表”形式加以详细描述。
1.6 规范书所使用的标准间如发生矛盾或不一致时，按较该类标准中最高要求或双方商定的标准执行。
1.7 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
在技术协议书签订后，应互相按时交换资料，满足各方设计和制造进度的要求。
1.8在签订合同之后，买方保留对本技术规范提出补充要求和修改的权利，卖方应允诺予以配合。
如提出修改，具体项目和条件由买、卖双方商定。
1.9合同生效后1个月，卖方提出合同设备的设计、制造、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，买方确认。
1.10 供方的投标书中应包括如下内容：1.10.1 低压开关设备的详细说明，包括设备的结构、性能等。
110.2 供货范围，包括本体设备、附件、备品备件和服务。
1.10.3 对规范书的意见和同规范书的差异。

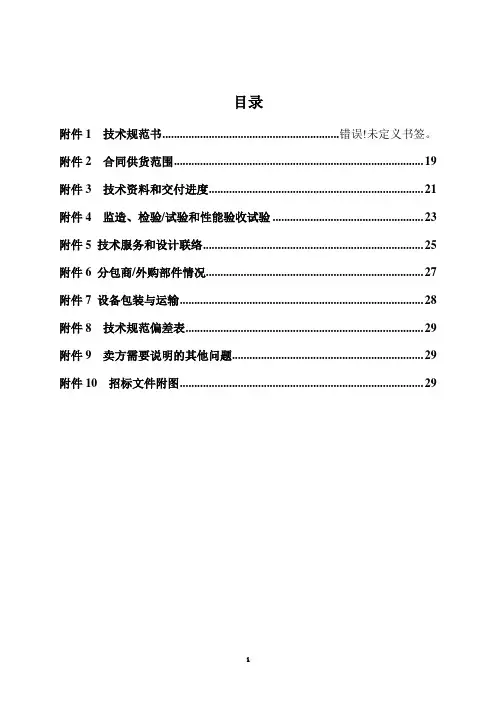

目录附件1 技术规范书............................................................. 错误!未定义书签。
附件2 合同供货范围.. (19)附件3 技术资料和交付进度 (21)附件4 监造、检验/试验和性能验收试验 (23)附件5 技术服务和设计联络 (25)附件6 分包商/外购部件情况 (27)附件7 设备包装与运输 (28)附件8 技术规范偏差表 (29)附件9 卖方需要说明的其他问题 (29)附件10 招标文件附图 (29)1 总则1.1本设备技术规范书适用于2×660MW）一期工程主厂房380/220V电动机控制中心（MCC）柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中在附件八“技术规范偏差表”为标题的专门章节中加以详细描述。
1.4卖方须执行本技术规范书所列标准。
本技术规范书中未提及的内容均满足或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行。
1.5卖方对开关柜成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方的认可。
1.6 卖方的产品应在相同容量机组工程或相似条件下有2台运行并超过两年，已证明安全可靠。
并能在本工程的环境条件下安全、可靠地运行，各种类型的开关柜及其附件使用寿命应不少于30年。
1.7 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.8 在合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求。

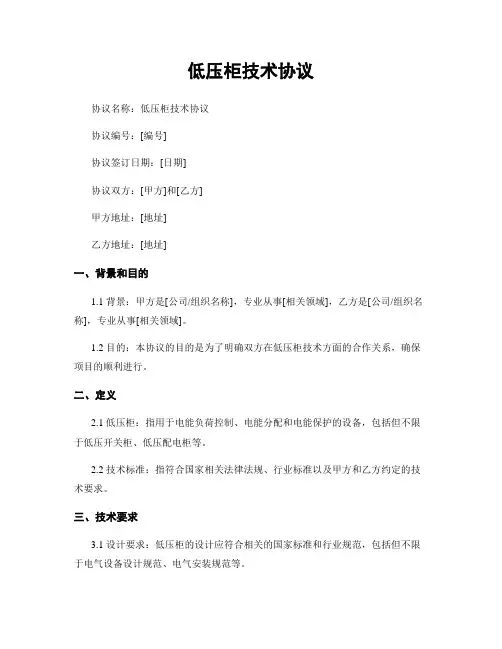

低压柜技术协议协议名称：低压柜技术协议一、协议目的本协议旨在规定低压柜的技术要求、产品规格、质量标准、验收程序以及双方责任，确保低压柜的设计、制造和使用符合相关标准和规范，以确保设备的安全可靠性和性能。
二、定义1. 低压柜：指用于配电系统中的低电压设备，包括低压开关柜、低压配电柜等。
2. 供应商：指为乙方提供低压柜的生产商或供应商。
3. 乙方：指需购买低压柜的购买方。
三、技术要求1. 低压柜应符合国家相关标准和规范的要求，并具备以下技术要求：a. 电气性能稳定可靠，能够正常运行并满足使用要求；b. 结构合理，易于安装和维护；c. 电器元件应选用优质材料，具备防火、防爆、防腐蚀等特性；d. 具备过载、短路、漏电等保护功能；e. 具备远程监控和控制功能；f. 具备电气隔离和安全接地保护措施。
2. 低压柜的外观要求：a. 表面应平整、光滑，无明显划痕、凹陷等缺陷；b. 柜门应能够自由开合，开合顺畅，无卡阻等现象；c. 低压柜的颜色应符合规定标准。
3. 低压柜的产品规格：a. 额定电压：根据实际需要确定；b. 额定电流：根据实际需要确定；c. 防护等级：根据实际需要确定。
四、质量标准1. 低压柜的质量应符合国家相关标准和规范的要求。
2. 供应商应提供低压柜的产品合格证明，包括但不限于以下内容：a. 产品检验报告；b. 产品合格证书；c. 产品质保书。
五、验收程序1. 供应商应按照合同约定的交货日期提供低压柜，并通知乙方进行验收。
2. 乙方应组织专业人员对低压柜进行验收，包括但不限于以下内容：a. 外观检查：检查低压柜的表面是否平整、光滑，柜门是否能够自由开合；b. 功能检查：检查低压柜的各项功能是否正常；c. 安全检查：检查低压柜的安全保护措施是否完善；d. 文件检查：检查供应商提供的产品合格证明是否齐全。
六、双方责任1. 供应商责任：a. 按照合同约定的技术要求和交货日期提供符合质量标准的低压柜；b. 提供低压柜的产品合格证明；c. 协助乙方进行低压柜的安装、调试和运行。
PRO附件一莱芜市垃圾焚烧发电项目400V低压开关柜技术规范光大环保能源（莱芜）有限公司2016年10月页脚内容11.总则1.1本技术规范书适用于莱芜市环保能源发电项目交流400V低压开关柜,技术规范中提出了对开关柜本体及附属设备的功能设计、结构、性能、指导安装、试验、调试、验收和试运行等方面的技术要求，以及供货和现场技术服务的要求。
1.2本设备技术规范书提出的是最低限度的技术条件，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和国标GB、IEC最新版本工业标准的优质产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
1.4卖方没有以书面形式对本规范书的条文提出异议，那么买方认为卖方提供的产品完全满足本规范书的要求。
如果有异议，应以书面形式明确提出。
在征得买方同意后，可对有关文件进行修改。
如买方不同意修改，仍以买方意见为准。
在签定合同之后，买方保留对本规范书提出补充要求和修改的权利，卖方应承诺予以配合。
如提出修改，具体项目和条件由双方商定。
1.5卖方对开关柜的成套系统设备（含辅助系统与设备）负有全责，包括分包（或采购）的产品。
分包（或采购）的产品制造商事先征得买方的认可。
如果非卖方原因设备不能实现性能要求，卖方必须增加硬件或服务来完成，费用由双方协商解决。
卖方应对所供设备运行性能和质量进行担保，质保期为1年，质保期内，卖方应免费负责维修或更换。
1.6本技术规范书经技术澄清及双方确认后，作为合同的技术附件与合同正文具有同等法律效力。
页脚内容11.7卖方有责任配合买方进行工程设计，包括应买方要求参加工程及设计联络会。
1.8本设备技术规范书未尽事宜，双方协商确定。
2.工程概况2.1项目地理位置本项目位于: 山东省莱芜市牛泉镇鲁中水泥厂南侧光大环保能源（莱芜）有限公司2.2气象资料：莱芜市地处北温带，属大陆性季风半湿润气候，四季分明。
年平均气温13.2℃，极端最低气温-15℃，极端最高气温38.4℃。
无霜期年平均195天，最多211天，最少170天。
降水量年际变化大，年平均降水量715.2毫米，年最少降水量422.1毫米2.3地震烈度该地区地震基本烈度为7度。
2.4工程建设规模标方拟建规模为日处理生活垃圾[ 900] 吨，一期装设[ 2]台日处理量为[300 ] 吨/天的垃圾焚烧炉排炉，相应配套[2 ]台余热锅炉。
余热锅炉产生的过热蒸汽通过[1 ]台[ 12] MW的汽轮发电机发电，实现能源的综合利用。
配置[1 ] 台[ 16000]MVA高效油浸式电力变压器, 电厂以[1 ]回[35]kV 线路上网。
3.规程规范、执行标准卖方提供的设备和配套件应遵循以下最新版的国家标准及有关行业标准（国标未列部分参照IEC标准），包括但不限于此。
页脚内容2GB7251—87 《低压成套开关设备》GB14048.1—94 《低压开关设备和控制设备总则》GB14048.2—94 《低压开关设备和控制设备低压断路器》GB14048.3-93 《低压开关设备和控制设备低压断路器、低压开关、隔离器、隔离开关及熔断器组合电器》GB/T 24274-2009 《低压抽出式成套开关设备和控制设备》JB/T 9661-1999 《低压抽出式成套开关设备》GB14048.4—94 《低压开关设备和控制设备低压机电式接触器和电动机启动器》GB14048.5—94 《低压开关设备和控制设备控制电路电器和开关元件第一部分低压机电式控制电路电器》GB4942.2 《低压电器外壳防护等级》GB3047 《面板、架和柜的基本尺寸》GB2423.1- GB2423.2《电工电子产品基本环境试验规程》GB2423.4 《电工电子产品基本环境试验规程》GB9466 《低压成套开关设备基本试验方法》GB4205 《控制电气设备的操作件标准运动方向》GB2681 《电工成套装置中的导线颜色》页脚内容3DL404-91 《户内交流开关柜订货技术条件》CECS49-93 《低压成套开关柜设备验收规程》GB/T 14537 《量度继电器和保护装置的冲击和碰撞试验》GB 6162 《静态继电器和保护装置的电气干扰试验》GB14285 《继电保护和安全自动装置技术规程》GB50171 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》DL/T5136 《火力发电厂、变电所二次接线设计技术规程》DL/T5137 《电测量及电能计量装置设计技术规程》电安生[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》密集型母排标准规范规程和标准（包括但不限于）IEC-439-2 国际电工委员会标准GB7251.1 《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》GB7251.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》JB/T9662-1999 《密集绝缘母线干线系统（密集绝缘母线槽）》NEMABU1.1 《母线槽安装、维护标准》页脚内容4GB/T8349-2000 《金属封闭母线》高压母线4.技术要求：4.1工程条件安装地点：户内安装方式：不靠墙，前后留有维修操作通道出线方式: 电缆由柜底部进出线,封闭母线从柜顶或柜底进出线。
4.2低压开关柜基本技术参数低压开关柜型式: 低压组合式抽屉开关柜（DQM）标称电压400V AC设备最高电压690V AC额定绝缘电压690V AC额定脉冲耐受电压8KV（峰值）过电压等级Ⅲ额定频率50Hz主母线电流额定值4000A，(详见图纸)分支母线电流额定值500A、（详见图纸）主母线短时耐受电流65kA（有效值）1s主母线峰值耐受电流105kA工频试验电压2500V/1min页脚内容5辅助电路的额定工作电压380VAC或220VAC及220VDC系统中性点接地方式直接接地接地保护系统TN-S外壳防护等级：安装于配电室内的不低于IP42；外形尺寸(最终以订货图为准)：高：2200mm宽：1000(600)mm深：1000(600)mm每个抽屉单元电气元件额定电流考虑降容系数。
4.3400V抽屉式开关柜技术要求4.3.1柜体结构要求a.柜体采用抽屉式（DQM），柜体为封闭式，前后开门。
b.开关柜应是刚性、自撑式独立结构，垂直地面安装，为全拼装式组合结构，外壳由钢板封闭而成，均为螺栓连接。
框架和外壳应有足够强度和刚度来承受安装元件及短路时所产生的机械应力和电动力，同时不应由于开关柜的安装、运输等情况而影响开关柜的性能。
c.柜体固定回路面板为冷轧钢板，厚度2mm，在做粉末喷涂防腐处理后，静电喷塑使其表面抗氧化耐腐蚀。
框架由厚度不小于2.0mm的优质覆铝锌钢板型材装配组成。
抽屉及其隔板采用覆铝锌板，厚度不小于1.5mm。
母线额定电流超过4000A时，母线夹应采用防磁材料，以减少因大电流磁场引起的涡流效应及振动等不良影响。
页脚内容6d.整个柜体可分割成主母线室（柜顶部）、若干功能单元室（柜前部）、电缆室等几部分，每个功能单元小室用敷铝锌金属板分隔，每个回路占m用一个小室。
e.开关柜隔室的结构应能承受三相短路产生的电弧或游离气体所产生的压力。
f.开关柜隔室之间的开孔应确保断路器在短路分断时产生的气体不影响相临隔室抽屉单元的正常工作。
g.动力电缆室（柜后部）上下回路间电缆出线要留有空间便于检修接线，其宽度不小于400mm，有控制回路引出线的配电柜单独设置控制电缆室，控制电缆室和动力电缆室空间分开，柜底部采用铁板开孔套过线胶圈，引入电缆。
h.元件采用固定安装为主，所有回路开关选用。
i.柜体的顶部根据受电和联络的需要可装设母线桥。
j.所有抽屉的一次触头须作镀镍处理，二次插件触头须作镀镍处理，并且有足够的强度，接触电阻小于1000μΩ。
k.厂用段主母线额定电流4000A,具体要求根据最终版设计图纸规定。
4.3.2通风孔a.开关柜应开设百叶通风孔。
b.通风孔的设计和安装应使得当熔断器、断路器在正常工作时或在短路情况下没有电弧或可熔金属喷出。
c.通风孔的形状、尺寸及安装位置不影响整个外壳的强度。
d.通风孔的设置不应降低外壳的防护等级。
页脚内容7e.外壳顶部的通风孔应有覆板遮盖。
4.3.3隔离a. 利用隔板可将装置划分成几个隔室，如母线隔室、电缆隔室、功能单元隔室，以满足下述一种或几种要求：1)防止触及邻近功能单元的带电部件；2)限制事故电弧的扩大；3)防止外界物件从装置的一个隔室进到另一个隔室。
b. 隔室之间的开孔应确保熔断器、断路器在短路分断时产生的气体不影响相邻隔室功能单元的正常工作。
c. 用作隔离的隔板采用敷铝锌金属板或有机玻璃板，金属隔板应与保护接地导体可靠连接，金属隔板在人体碰撞时的变形不应减小其绝缘距离。
d. 功能单元隔室中的隔板不应因短路分断时产生的电弧或游离气体所产生的压力而造成损坏或永久变形。
e. 装于柜体上的继电器，应能防止断路器或其他电器设备正常操作振动而误动作。
4.3.4联锁a. 抽屉面板上应具有分、合、试验、抽出等位置的明显标志。
b. 抽屉单元应设有机械联锁装置。
c. 对于断路器单元应在单元门的正面具有一个手动操作手柄，手柄的位置表明断路器处于断页脚内容8开或合闸状态。
可用挂环把断路器锁在断开位置。
只有当断路器和操作机构在断开位置才可以打开或关上门。
4.3.5主母线和分支母线a. 主母线、分支母线都应予以绝缘。
b. 母线材料应选高导电率的铜材料制造，含铜率不小于99.9%，母线采用搪锡工艺。
当采用螺栓连接时，每个连接头主母线应不少于四个螺栓，分支母线应不少于4个螺栓，若铜排宽度不够，可适当调整。
c. 应设置垂直母线隔板，当抽出单元抽出时可以防止意外触及垂直母线。
d. 柜顶设通长直流小母线。
e.水平主母线采用全长搪锡工艺，置于柜顶母线隔室内，材质为铜；垂直母线布置于功能单元室背后；采用有机玻璃板制成遮蔽；中性母线，接地母线（PE线）设置柜底部，贯穿全长。
所有母线全部采用热塑处理（C型母排及铜排搭接处除外）。
f.主母线与分支母线规格按照下表：g.柜内元件具有良好的绝缘性，主母线和分支母线配有热塑绝缘护套，功能单元与出线电缆的连接处等带电部位加绝缘护套。
页脚内容94.3.6接线a.端子排额定电压不低于500V，额定电流不小于10A，具有隔板、标号线套和端子螺丝。
b.引接控制电缆均应通过端子排，柜内设备机械配合和间隙应符合机械及电气距离的要-c.不同功能的电路应配置不同用途的端子。
用于电流互感器（CT）二次回路的端子排，应采用试验端子，以便校验和检修继电器或仪表时保护CT。
d.导线与端子之间应采用螺丝固定。
