网线制作方法及步骤网线是计算机网络中常见的连接设备，用于将计算机、路由器、交换机等网络设备连接起来，实现数据传输和通信。
制作一根网线需要以下步骤：材料准备：1. 网线（通常为双绞线Cat 5e、Cat 6等）2.网线插头（RJ-45插头）3.橙色和绿色塑料线套（可选）步骤一：测量和剥离绝缘层1.使用量尺测量所需的网线长度，确保长度合适，并将网线剪断。
2. 使用剥线钳将网线两端的绝缘层剥离约1.5cm。
步骤二：线芯排序1.检查网线的线芯顺序。
通常情况下，网线使用T568B线序，其中线序依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
如果有其他特殊需求，可以参考T568A线序进行调整。
2.将刚剥离的网线分成四对，每对包含两条线芯。
根据所选用的线序，依次将线芯放置在规定的位置。
步骤三：修整和整齐线芯1.使用剥线钳夹住线芯，将线芯整齐地排列在一起。
2.使用剪刀修整线芯，确保线芯长度一致，并且不超过插头的连接区域。
步骤四：插入网线插头1.将线芯插入RJ-45插头的塑料外壳中，确保每个线芯插入正确的位置。
2.确保线芯插入到底部，使线芯与插头的金属接触物紧密连接。
步骤五：压接网线插头1.将安装好线芯的RJ-45插头放入压线钳的插槽中，确保插头完全进入插槽。
2.使用力量均匀的压力，将插头压紧。
此过程将使插头的金属接触物与线芯牢固连接。
步骤六：测试网线1.使用网络测试仪器检测刚制作的网线是否正常工作。
将一端插入主机或设备，将另一端插入测试仪器。
2.测试仪器将通过发送和接收数据包来检测网线是否能够正常传输数据。
确保所有线芯都可以成功传递和接收数据。
步骤七：安装线套（可选）1.如果需要额外的保护和整齐线芯，可以在插头的线芯区域安装橙色和绿色线套。
2.将线套套在插头的塑料外壳上，确保线芯和插头紧密连接。
以上是制作网线的基本步骤。
请注意，在进行网线制作时，一定要细心和耐心，确保每个步骤都准确无误。
制作好的网线可以提供稳定、高速的数据传输，为计算机网络的正常运行提供保障。
手把手教你制作网线
上网离不开网线，但是网线的制作似乎是一件很困难的事情。
今天我们就教大家，如何自己制作一根网线，想学习的朋友就接着往下看吧。
下图为RJ-45型接头：
注：上图为便于观看，留的线较长，实际尾部正好压在绝缘皮上，实际安装以下图为准！
关于两台电脑互连局域网的连接线，也可以用于集线器的互相连接。
其中一个接头如上，另一个接头如下：
单机虚拟局域网的插头制作：
注：关于单机虚拟的接法：请按1接3，2接6，其他不接，试试！
对于路由器用一根线远距离带两台电脑的方法：
由于实际使用的只有四根线，所以也让带两台电脑成为可能！
路由器理论传输距离50米左右。
【实验在50米左右距离此方法还是可行的】
接1，2，3，6脚，每个插头用四根线，
第一组：白橙，橙，白绿，绿，另一端相同。
第二组：白棕，棕，白蓝，蓝，另一端相同。
【两个插头接相应路由器插孔】
另一端连接对应完全一样，
两组叉岔开后连接两台电脑！
以上为连接线的制做方法！。
网线制作方法
网线制作是一项十分重要的工作，通过正确的操作可以使用网线将计算机和网络设备连接起来。
制作网线首先需要准备所需物料，即网线、RJ-45插头和打母线器。
接下来需要对网线和电缆头进行测试，保证其电气性能良好。
然后，可以开始将插头安装到网线上，根据正确的布线顺序将8根金属线逐一插入插头。
每插入一根线，都需要慢慢将插头夹紧，直至把线牢牢地固定住。
接下来是打母线，可以使用RJ-45母线器打母线，将8根金属线用母线器分别连接，并依次按照次序连接线到母线器上，一般需要根据传输协议的要求按照五四三二一的次序进行连接。
最后还要测试网线是否安装正确，可以使用专业工具测试网线的电气性能是否正常。
完成这些步骤后，网线的制作就完成了，可以放心使用。

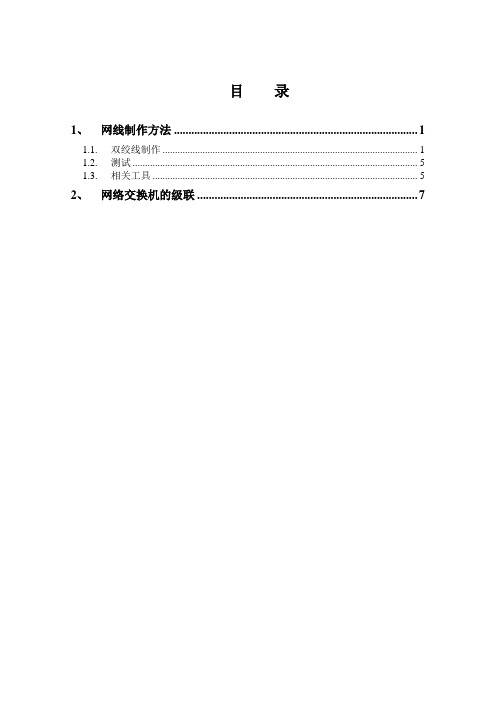

目录1、网线制作方法 (1)1.1.双绞线制作 (1)1.2.测试 (5)1.3.相关工具 (5)2、网络交换机的级联 (7)1、网线制作方法1.1.双绞线制作正线，即直通线（标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线，即交叉线（标准568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
以下是各种设备的连接情况下，正线和反线的正确选择。
其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC: 反线PC-HUB: 正线HUB-HUB普通口: 反线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH: 反线HUB(级联口）-SWITCH: 正线SWITCH-SWITCH: 反线SWITCH-ROUTER: 正线ROUTER-ROUTER: 反线100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。
制作步骤如下：步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过10 0米。
然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
（如图）步骤2：剥线完成后的双绞线电缆如右图所示。
步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。
上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
高性能USB网线diy图解
无线玩家必看，教你DIY高性能USB网线。
玩无线网络的玩家，在刚开始阶段以USB外接的网卡为主。
而厂商生产的USB接线又太短，往往想多挪个2米都困难，而市面上的USB接头网线质量又参差不齐，效果不甚理想，索性就自己DIY一根吧。
准备工作：网线一根（根据所需长度自己选择，我用的是5米）、普通USB连接线一根（原来获取USB插头）、剥线刀、电烙铁（焊头越小越好，功率直接买最小的）、胶带（电工绝缘胶带）、热熔胶（像**的那个东西叫胶枪，热熔胶就在里面）。
首先剪断你原来的USB线，目的当然是为了取得两个USB接头。
分别把网线和USB接头线用剥线刀剥开，网线的每一对绕组做USB线的一根线芯，然后都用烙铁加锡，以便一会焊接方便。
把多余的USB线的外皮取下8小段，用着焊接后的绝缘管，然后套在网线上备用。
这里可以看到USB线的线芯多么的细，市面的USB加长线里面铜芯也基本这么细，当然效果不好。
将网线和USB接头焊接在一起，套上刚才取下的绝缘管，在绝缘管两边都用烙铁把胶烙紧固定（如果这个地方用热缩管当然最好），然后用胶布将线缆缠好。
这里对焊功的要求比较高，教大家个技巧。
电烙铁先通电预热，然后关闭电源，用余热点焊接头。
最后用胶枪把热溶胶均匀的打在线缆周围，不仅更牢固而且还防水。
一条高性能的自制USB网线大功告成！
注意事项：
①不要用劣质网线
②焊接后注意线缆做好绝缘，不要短路
③网线的每队绕组做为USB的一根线芯
④热熔胶和胶枪不是必须的，如果实在没有，就多用绝缘胶布缠绕几圈。
网线制作图解教程-很详细网线制作图解教程（连同实训4课时）在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。
在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。
压线钳LI前市面上有好儿种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P,中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。
在压线钳8F压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
最前端是剥线口，刀片主要是起到切断线材我们局域网内组网所采用的网线，使用最为广泛的为双绞线(Twisted-PairCable;TP),双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高乂有什么用呢，因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽(Shielded Twicted-Pair STP)与非屏蔽(Unshielded Twisted-Pair UTP)双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。
网线的制作
第3章计算机网络基础
本次课内容
水晶头结构及压接原理01
网线制作所需工具和材料02
网线制作步骤
03
网线制作要点总结
04
01 水晶头结构及压接原理
8 14 13 22 4 刀片 弹性手柄 塑料压块 22
11 13
刀 片 塑料压块 弹性手柄
水晶头端接原理演示
水晶头压接后实物图片
02 网线制作所需工具和材料
超五类双绞线
RJ45水晶头
护套
压线钳
剥线器
剪刀
钢卷尺
双绞线跳线制作测量实训装置
03 网线制作步骤
步骤1：量取符合长度的跳线
步骤2：剥除双绞线外绝缘护套大约20mm，剪去撕拉线
步骤3：拆开4对双绞线，8芯线排好线序
白橙
白绿 橙 绿 B 蓝 白蓝 白棕 棕 1 2 3 4 5 6 7 8 T568A :
白橙
白绿 橙
绿 T568B :
蓝 白蓝 白棕 棕 T568A : 白绿
白橙 绿 橙 蓝 白蓝 白棕 棕
步骤4：剪齐线端，大约留13mm长度
步骤5：插入水晶头
步骤6：压接
步骤7：测试
04 网线制作要点总结
网线制作的7个步骤
01 截取符合长度的网线
02 剥除网线外绝缘护套大约20mm，剪去撕拉线
03 按照T568B线序理线
04 8根线端一次剪平，大约13mm
05 水晶头刀片朝上，线序正确，线头插到底
06 利用压线钳将水晶头一次性压接成功
07 利用测试仪测试网线的通断情况。
网线製作方法网路知识目前常见的网线有两种，一种是100m网路里面使用的普通网线，另一种是1000m网路里面使用的遮蔽网线，这两种网线的製作方法有所不同，遮蔽网线的製作过程要複杂一些。
下面通过**解说的方式为大家介绍这两种网线的製作方法。
一、普通网线製作方法普通网线由2个普通水晶头、超5类线缆和水晶头防护套经过装配而成。
普通网线元件外形如下图所示。
1、工具和材料1）加工工具包括：斜口钳、刀片或者其他刀具、水晶头压接钳。
2）需要的物料包括：水晶头、五类线缆、水晶头防护套。
3）注意事项：检查电缆护套是否有凸起、粗细不均、护套损坏等情况。
如果发现则应该用斜口钳剪掉电缆的不良段。
2、网线製作步骤1）使用斜口钳根据长度需求裁减电缆。
2）将水晶头防护套安装到电缆上，并预留出至少约100mm的长度。
注意水晶头防护套的前后方向不能装反。
如下图所示。
3）用刀片或者其他刀具剥离电缆的护套，长度约为20mm。
在剥离护套时，注意不能损伤电缆芯线的绝缘。
如下图所示。
4）将芯线按照网线接线顺序排列，保留13mm～15mm，剪去多余部分，并使剩余芯线长度一致。
然后将芯线装入到水晶头中，如下图所示。
网线线序通常有2种，如下表所示。
当製作直通网线时，网线两端的线序应一致，即网线两端应同时为586a线序或者586b线序；当製作交叉网线时，网线两端的线序应不同，即网线一端为586a线序，另一端为586b线序。
5）用压接钳压接水晶头。
压接完成后，水晶头上的金属片应低于水晶头头部平面。
6）用网线测试仪检验所有的压接芯线是否导通。
7）把水晶头防护套推到水晶头上。
如下图所示。
二、遮蔽网线製作方法遮蔽网线由2个遮蔽水晶头、6类线缆和水晶头防护套组成。
1、工具和材料1）加工工具主要有：斜口钳、遮蔽水晶头压接钳、刀片或者其他刀具。
2）物料包括：遮蔽水晶头（带有遮蔽铁壳和分线架，如下图所示）、6类线缆、水晶头防护套。
2、製作步骤1）按照需要撷取适当长度的电缆，把水晶头防护套装到电缆上。
