PCS7培训教材教程一、引言随着工业4.0的兴起，工业自动化控制系统在我国得到了广泛应用，其中西门子PCS7系统凭借其强大的功能和稳定性，在工业控制领域占据重要地位。
为了帮助广大工程技术人员更好地掌握PCS7系统的使用方法，本教程将详细讲解PCS7系统的基本原理、配置方法、编程技巧和故障处理等内容。
通过本教程的学习，读者将能够熟练运用PCS7系统进行工业自动化控制系统的设计和实施。
二、PCS7系统概述1.PCS7系统简介（1）高度集成：PCS7系统将过程控制、离散控制、驱动控制、批量控制等功能集成在一个统一的平台上，实现了各子系统之间的无缝连接。
（2）开放性：PCS7系统支持多种现场总线协议，如Profibus、Profinet等，便于与第三方设备进行集成。
（3）易于扩展：PCS7系统采用模块化设计，可根据项目需求进行灵活扩展。
（4）高效稳定：PCS7系统采用高性能的硬件平台和优化的软件算法，保证了系统的稳定性和高效性。
2.PCS7系统组成（1）工程师站（EngineeringStation）：用于系统配置、编程和维护。
（2）操作员站（OperatorStation）：用于实时监控和控制生产过程。
（3）控制器（Controller）：用于执行控制策略，如SIMATICS7-400、SIMATICS7-1500等。
（4）现场仪表和执行器：用于实时采集现场数据和执行控制指令。
三、PCS7系统配置与编程1.系统配置（1）硬件配置：根据项目需求，选择合适的控制器、I/O模块、通讯模块等硬件设备。
（2）软件配置：安装PCS7软件，并进行系统授权和更新。
（3）网络配置：配置工程师站、操作员站与控制器之间的网络连接。
2.编程（1）CFC编程：采用连续功能图（CFC）编程方式，实现控制策略的快速搭建。
（2）SFC编程：采用顺序功能图（SFC）编程方式，实现复杂控制逻辑的编写。
（3）GRAPH编程：采用GRAPH编程方式，实现批量控制过程的编写。

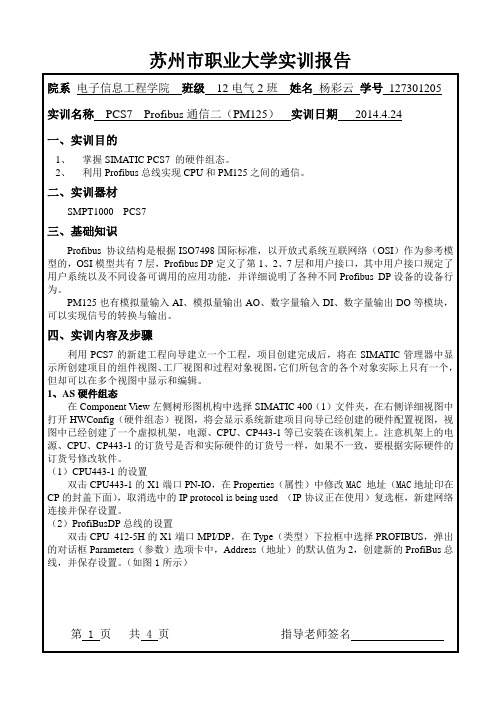

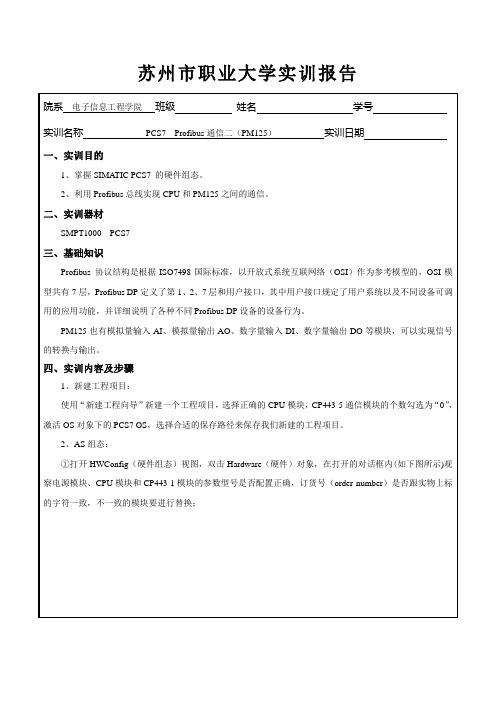

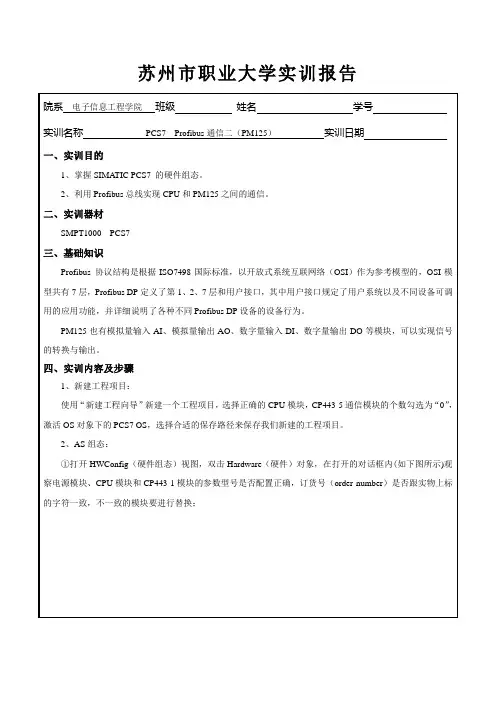

图1 AS硬件组态窗口PM125的配置Catalog中选择Profile：Standard，在出现的树形菜单中依次打开PROFIBUS Additional Field Devices（附加现场设备）→General（通用）→CONVERTER（转换设备）→PM125 ，将该设备拖到PROFIBUS(2):DP Master system(2)上，弹出组件设置窗口，Address 址）设置为7，点击OK。
点击PM125 ，在Catalog 的PM125中选择Universal module并双击，该模块将自动添加PM125详细配置窗口的第一行。
双击该行，将打开Properties-DP Slave（属性-DP从站）对话框。
在I/O Type(I/O类型)中选择Input，在随后出现的Input组中，将Start Address（启始地址）设置为0，length设置为2，Unit设置为Byte，继续设置PM125的其它三个参数，设置后所示图2 PM125配置窗口页共4页指导老师签名苏州市职业大学实训报告图3 OS硬件组态窗口建立网络连接在Component View 的左侧树形结构中选择WinCC Appl对象，在右侧详细视图中双击Connections，将打开NetPro对话框，双击PC站的WinCC Appl对象，将弹出新建链接的对话框，使用默认设置，单击OK，然后保存并编译。
（如图4所示）图4 网络连接窗口第3页共4页指导老师签名苏州市职业大学实训报告图5 PC/PG设置窗口站，单击PLC→Configure，将打开Configure对话框，取消计算机的名称复选框，按钮，当出现如下图6所示的对话框时，保存设置。
图6 OS与SCE配置图7 SCE的状态图选择PC站，接着选PLC→Download进行下载OS，下载成功后SCE的状态如图7所示选择SIMATIC 400（1）文件夹，单击Download ，全部单击OK进行下载AS。

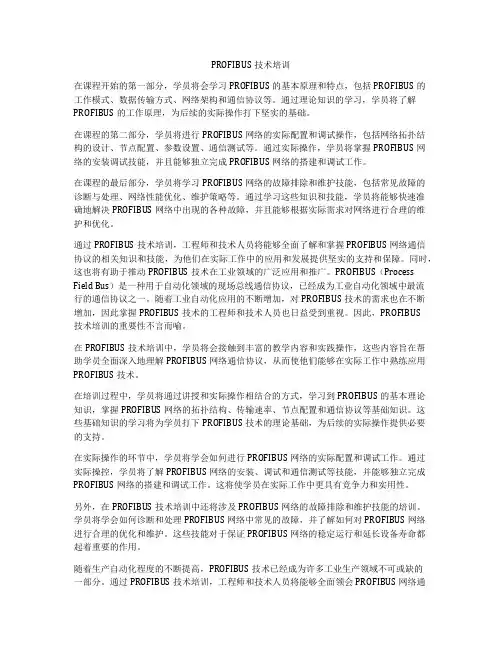

PROFIBUS技术培训在课程开始的第一部分，学员将会学习PROFIBUS的基本原理和特点，包括PROFIBUS的工作模式、数据传输方式、网络架构和通信协议等。
通过理论知识的学习，学员将了解PROFIBUS的工作原理，为后续的实际操作打下坚实的基础。
在课程的第二部分，学员将进行PROFIBUS网络的实际配置和调试操作，包括网络拓扑结构的设计、节点配置、参数设置、通信测试等。
通过实际操作，学员将掌握PROFIBUS网络的安装调试技能，并且能够独立完成PROFIBUS网络的搭建和调试工作。
在课程的最后部分，学员将学习PROFIBUS网络的故障排除和维护技能，包括常见故障的诊断与处理、网络性能优化、维护策略等。
通过学习这些知识和技能，学员将能够快速准确地解决PROFIBUS网络中出现的各种故障，并且能够根据实际需求对网络进行合理的维护和优化。
通过PROFIBUS技术培训，工程师和技术人员将能够全面了解和掌握PROFIBUS网络通信协议的相关知识和技能，为他们在实际工作中的应用和发展提供坚实的支持和保障。
同时，这也将有助于推动PROFIBUS技术在工业领域的广泛应用和推广。
PROFIBUS（Process Field Bus）是一种用于自动化领域的现场总线通信协议，已经成为工业自动化领域中最流行的通信协议之一。
随着工业自动化应用的不断增加，对PROFIBUS技术的需求也在不断增加，因此掌握PROFIBUS技术的工程师和技术人员也日益受到重视。
因此，PROFIBUS技术培训的重要性不言而喻。
在PROFIBUS技术培训中，学员将会接触到丰富的教学内容和实践操作，这些内容旨在帮助学员全面深入地理解PROFIBUS网络通信协议，从而使他们能够在实际工作中熟练应用PROFIBUS技术。
在培训过程中，学员将通过讲授和实际操作相结合的方式，学习到PROFIBUS的基本理论知识，掌握PROFIBUS网络的拓扑结构、传输速率、节点配置和通信协议等基础知识。

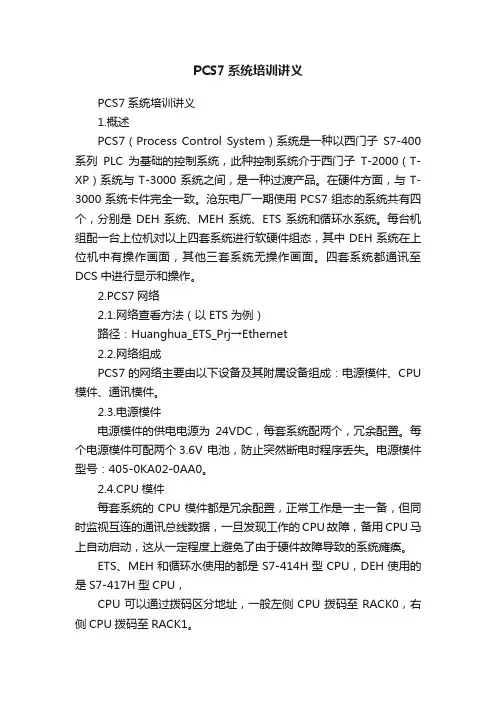

PCS7系统培训讲义PCS7系统培训讲义1.概述PCS7（Process Control System）系统是一种以西门子S7-400系列PLC为基础的控制系统，此种控制系统介于西门子T-2000（T-XP）系统与T-3000系统之间，是一种过渡产品。
在硬件方面，与T-3000系统卡件完全一致。
沧东电厂一期使用PCS7组态的系统共有四个，分别是DEH系统、MEH系统、ETS系统和循环水系统。
每台机组配一台上位机对以上四套系统进行软硬件组态，其中DEH系统在上位机中有操作画面，其他三套系统无操作画面。
四套系统都通讯至DCS中进行显示和操作。
2.PCS7网络2.1.网络查看方法（以ETS为例）路径：Huanghua_ETS_Prj→Ethernet2.2.网络组成PCS7的网络主要由以下设备及其附属设备组成：电源模件、CPU 模件、通讯模件。
2.3.电源模件电源模件的供电电源为24VDC，每套系统配两个，冗余配置。
每个电源模件可配两个3.6V 电池，防止突然断电时程序丢失。
电源模件型号：405-0KA02-0AA0。
2.4.CPU模件每套系统的CPU模件都是冗余配置，正常工作是一主一备，但同时监视互连的通讯总线数据，一旦发现工作的CPU故障，备用CPU马上自动启动，这从一定程度上避免了由于硬件故障导致的系统瘫痪。
ETS、MEH和循环水使用的都是S7-414H型CPU，DEH使用的是S7-417H型CPU，CPU可以通过拨码区分地址，一般左侧CPU拨码至RACK0，右侧CPU拨码至RACK1。
CPU上的MRES是一个自复位拨码开关，长时间拨至MRES位可以将CPU代码清除。
第一次上电后，CPU需要有10分钟左右的自检时间。
2.4.1.同步模块同步模块安装在CPU上，每个CPU安装两个。
通过光纤将两侧CPU上部、下部两个同步模块分别连接，其作用为使两个冗余CPU之间进行同步。
当任意同步模块工作异常时，备用侧CPU会停运。
