同轴度调整

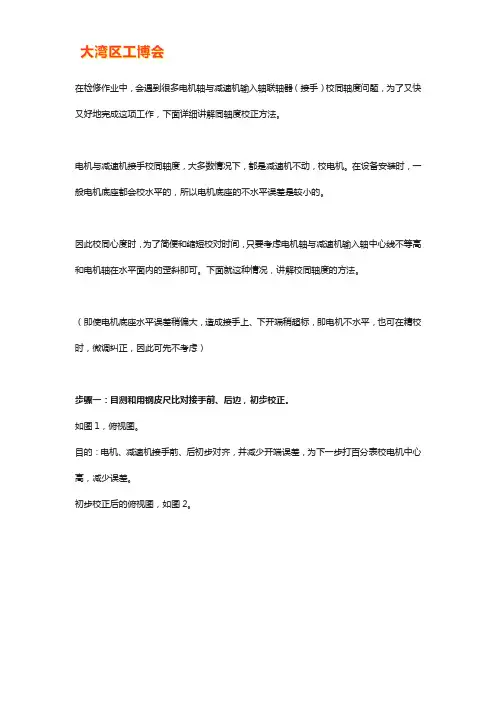

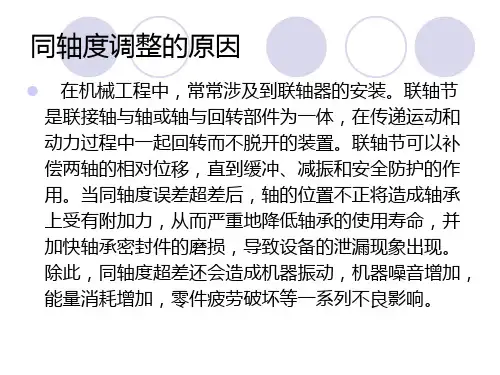

在检修作业中，会遇到很多电机轴与减速机输入轴联轴器（接手）校同轴度问题，为了又快又好地完成这项工作，下面详细讲解同轴度校正方法。

电机与减速机接手校同轴度，大多数情况下，都是减速机不动，校电机。

在设备安装时，一般电机底座都会校水平的，所以电机底座的不水平误差是较小的。

因此校同心度时，为了简便和缩短校对时间，只要考虑电机轴与减速机输入轴中心线不等高和电机轴在水平面内的歪斜即可。

下面就这种情况，讲解校同轴度的方法。

（即使电机底座水平误差稍偏大，造成接手上、下开端稍超标，即电机不水平，也可在精校时，微调纠正，因此可先不考虑）步骤一：目测和用钢皮尺比对接手前、后边，初步校正。

如图1，俯视图。

目的：电机、减速机接手前、后初步对齐，并减少开端误差，为下一步打百分表校电机中心高，减少误差。

初步校正后的俯视图，如图2。

图1图2步骤二：主视图，如图3，校对电机接手中心线与减速机接手中心线等高。

初步校正后的主视图，如图3。

图示安装百分表，旋转减速机接手一圈，记下百分表在上、下两点处读数（若减速机旋转不方便，则把磁座装在电机接手上，旋转电机轴一圈），计算百分表上、下两点的读数差ΔL1，然后，在电机四个地脚螺丝处，同时增加ΔL1/2+(0.10~0.15)厚垫片，其中0.10~0.15mm为经验值，该经验值是补偿打百分表时，电机地脚螺丝未紧固造成的。

垫完垫片后，如图4。

图3图4在刚性接手或接手补偿性能差的情况下，且设备高速运转，减速机或轴承座运行与停止状态温度相差较大的场合，在加垫片时，还要根据经验或计算减速机或轴承座运行时，因温度的升高，导致座子升高，要把这个升高量也加上。

步骤三：俯视图5，电机接手前、后方向校正（校开端）。

在垫垫片过程中，电机相对于减速机接手会产生前、后方向的歪斜和错位，如图5。

图5图6首先用钢皮尺把接手前、后对齐，对齐后的接手如图6。

用块规或游标卡尺，测接手前、后开端，根据相似三角形原理，计算h2=(b2-b1)A/∮D，电机F点处不动，按图示E点处用力缓慢移动电机，读百分表数值，到百分表指针压缩h2后，停止移动。

2010年XXXX公司技能竞赛评分表姓名：考号：时间:20min裁判员年月日2010年XXXX公司技能竞赛评分表姓名：考号：时间:20min找正前的准鲁工作：(1)、工机具、材料：扳手、铜锤、量具、各种调整垫片计算用工具等。

(2)、检查百分表的灵敏度、准确度、无卡涩现象．测头是否松动．表盘面刻度清晰，表针无松动现象。

(3)、表架连接牢固无松动，百分表固定紧固适度。

不可过紧或过松．以免影响测量精度。

，(4)、检查地脚螺栓及地脚接触情况，干净、无杂物。

(5)、条件允许的情况下，最好撤下原全部调整垫片以使调整工作顺利及保证垫片数量。

(6)、生产备用泵在找正前联系生产岗位人员切断电源。

关闭全部连接阀门，保证人员、设备安全。

三、找正工作注意事项：(1)、找正时，两轴不可刚性连接，以保证找正时的准确度。

(2)、注意保持(留)好两轴端距，防止热油泵热膨胀过大或轴窜量过大，一般约3-6ram。

(3)、找正所用调整垫片不应有硬性折皱、卷边、毛刺等。

(4)、找正时(前)，尽可能使A2=A4；S2=S4，以使找正工作顺利，同时拧紧地脚，保证测量精度。

(5)、找正时两轴应同时进行0。

、90。

、180。

、270o、360。

旋转．(0o 与360。

的读数必须一致．否则必须找出原因并设法排除)(6)、注意旋转方向，备用机泵应尽可能按工作方向旋转。

避免机械密封断面磨合情况被破坏。

(7)、保证百分表的测头与被测面保持垂直，径向表的表杆中心线应与被测圆弧面直径同心．以保证测量精度。

(8)、找正进行调整时，应注意百分表的方位．避免百分表被卡坏、顶坏。

]。

0t_(9)、不得用铁锤直接敲打设I备，爱护设备，保证施工现场安I全．避免野蛮施工。

_卜o．I(10)、对于热油泵、高温机组，在冷态对中找正时．应考虑到机泵的热膨胀或按找正曲线的要求进行找正。

(也可先进行预热后再进行找正)(11)、D的计算直径应取整数。

L1、lJ2的长度尺寸应取十进位整数。

常见同轴度调整方法
同轴度调整是一种常见的机械调整方法，它可以用于调整机械设备的轴线，使其达到最佳的同轴度。

同轴度调整方法有很多种，下面我们来介绍一些常见的方法。

1. 调整螺旋齿轮
螺旋齿轮是一种常见的机械传动装置，它的同轴度调整方法比较简单。

首先，需要将两个螺旋齿轮的轴线对准，然后用手轻轻转动其中一个齿轮，观察另一个齿轮的运动情况。

如果两个齿轮的运动不同步，就需要进行调整。

具体方法是，用手轻轻调整齿轮的位置，直到两个齿轮的运动同步为止。

2. 调整滚动轴承
滚动轴承是一种常见的机械零件，它的同轴度调整方法比较复杂。

首先，需要将两个轴承的轴线对准，然后用手轻轻转动其中一个轴承，观察另一个轴承的运动情况。

如果两个轴承的运动不同步，就需要进行调整。

具体方法是，用手轻轻调整轴承的位置，直到两个轴承的运动同步为止。

3. 调整机床主轴
机床主轴是一种常见的机械设备，它的同轴度调整方法比较复杂。

首先，需要将机床主轴的轴线对准，然后用手轻轻转动主轴，观察
主轴的运动情况。

如果主轴的运动不同步，就需要进行调整。

具体方法是，用手轻轻调整主轴的位置，直到主轴的运动同步为止。

同轴度调整是一种非常重要的机械调整方法，它可以保证机械设备的正常运转。

不同的机械设备需要采用不同的同轴度调整方法，但是它们的基本原理都是相同的。

只有掌握了同轴度调整方法，才能更好地维护机械设备，提高生产效率。

水泵同轴度校正计算
理解同轴度：同轴度通常指的是两个轴线在空间中的相对位置关系，如果两轴线完全重合，则同轴度为0；如果两轴线完全不重合，则同轴度为100%。

确定基准：首先，需要选择一个轴作为基准，这个轴的同轴度应尽可能低。

通常，这个基准轴是水泵的主轴。

测量偏差：使用适当的测量工具，如千分表，测量另一轴相对于基准轴的偏差。

这些测量应在轴的多个位置进行，以获得全面的偏差数据。

数据分析：分析测量的偏差数据，找出偏差的最大值和最小值，以及它们相对于基准轴的位置。

校正：根据偏差数据，使用适当的工具和方法对轴进行校正。

这可能包括调整轴承座的位置，或者对轴本身进行弯曲或矫直。

验证：完成校正后，重新测量同轴度，以确保校正有效。

记录和报告：记录整个校正过程和结果，包括使用的工具、方法、测量数据等，形成详细的报告。

维护和监控：定期对水泵进行同轴度检查和维护，确保其保持在一个良好的运行状态。

需要注意的是，同轴度校正需要专业的技术和工具，如果校正不当，可能会对水泵造成更大的损害。

因此，这一过程最好由专业人员或具有丰富经验的技师进行。

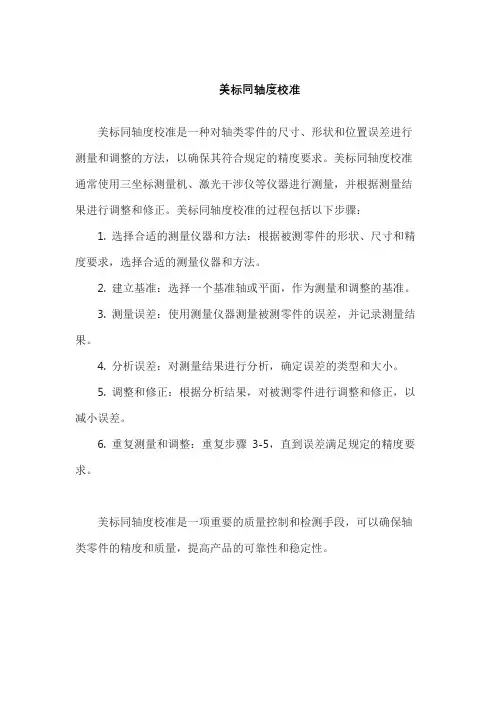

美标同轴度校准
美标同轴度校准是一种对轴类零件的尺寸、形状和位置误差进行测量和调整的方法，以确保其符合规定的精度要求。

美标同轴度校准通常使用三坐标测量机、激光干涉仪等仪器进行测量，并根据测量结果进行调整和修正。

美标同轴度校准的过程包括以下步骤：
1. 选择合适的测量仪器和方法：根据被测零件的形状、尺寸和精度要求，选择合适的测量仪器和方法。

2. 建立基准：选择一个基准轴或平面，作为测量和调整的基准。

3. 测量误差：使用测量仪器测量被测零件的误差，并记录测量结果。

4. 分析误差：对测量结果进行分析，确定误差的类型和大小。

5. 调整和修正：根据分析结果，对被测零件进行调整和修正，以减小误差。

6. 重复测量和调整：重复步骤3-5，直到误差满足规定的精度要求。

美标同轴度校准是一项重要的质量控制和检测手段，可以确保轴类零件的精度和质量，提高产品的可靠性和稳定性。

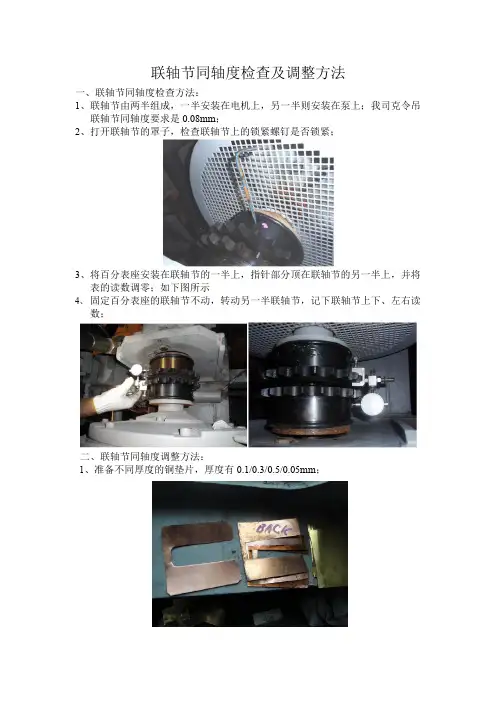

联轴节同轴度检查及调整方法
一、联轴节同轴度检查方法：
1、联轴节由两半组成，一半安装在电机上，另一半则安装在泵上；我司克令吊
联轴节同轴度要求是0.08mm；
2、打开联轴节的罩子，检查联轴节上的锁紧螺钉是否锁紧；
3、将百分表座安装在联轴节的一半上，指针部分顶在联轴节的另一半上，并将
表的读数调零；如下图所示
4、固定百分表座的联轴节不动，转动另一半联轴节，记下联轴节上下、左右读
数；
二、联轴节同轴度调整方法：
1、准备不同厚度的铜垫片，厚度有0.1/0.3/0.5/0.05mm；
2、松开泵支撑与通用底座的安装螺栓，取下定位销；
3、根据测量同轴度的数据进行调整，待同轴度调整到要求（0.08mm）范围之
内后，收紧泵支撑与通用底座的安装螺栓；
4、重新打定位销，定位销的位置不能与原来位置重合；
三、在联轴节同轴度的调整完成后，在联轴节上加润滑脂，并将联轴节罩子安装好；注意保护好联轴节密封条不要损坏；。

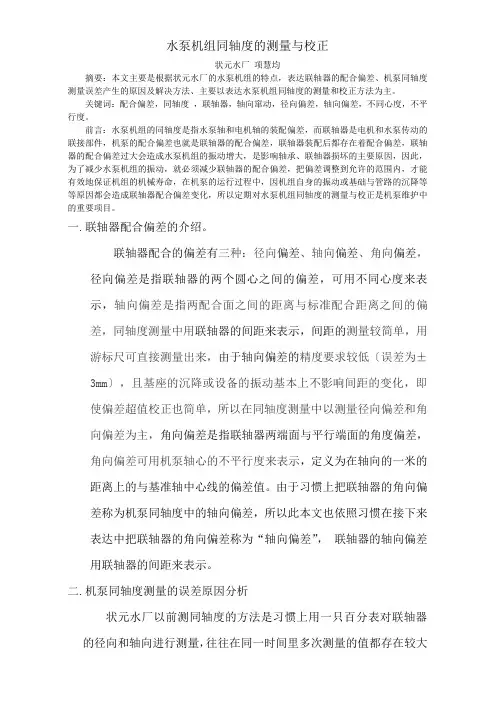

水泵机组同轴度的测量与校正状元水厂项慧均摘要：本文主要是根据状元水厂的水泵机组的特点，表达联轴器的配合偏差、机泵同轴度测量误差产生的原因及解决方法、主要以表达水泵机组同轴度的测量和校正方法为主。

关键词：配合偏差，同轴度，联轴器，轴向窜动，径向偏差，轴向偏差，不同心度，不平行度。

前言：水泵机组的同轴度是指水泵轴和电机轴的装配偏差，而联轴器是电机和水泵传动的联接部件，机泵的配合偏差也就是联轴器的配合偏差，联轴器装配后都存在着配合偏差，联轴器的配合偏差过大会造成水泵机组的振动增大，是影响轴承、联轴器损坏的主要原因，因此，为了减少水泵机组的振动，就必须减少联轴器的配合偏差，把偏差调整到允许的范围内，才能有效地保证机组的机械寿命，在机泵的运行过程中，因机组自身的振动或基础与管路的沉降等等原因都会造成联轴器配合偏差变化，所以定期对水泵机组同轴度的测量与校正是机泵维护中的重要项目。

一. 联轴器配合偏差的介绍。

联轴器配合的偏差有三种：径向偏差、轴向偏差、角向偏差，径向偏差是指联轴器的两个圆心之间的偏差，可用不同心度来表示，轴向偏差是指两配合面之间的距离与标准配合距离之间的偏差，同轴度测量中用联轴器的间距来表示，间距的测量较简单，用游标尺可直接测量出来，由于轴向偏差的精度要求较低〔误差为±3mm〕，且基座的沉降或设备的振动基本上不影响间距的变化，即使偏差超值校正也简单，所以在同轴度测量中以测量径向偏差和角向偏差为主，角向偏差是指联轴器两端面与平行端面的角度偏差，角向偏差可用机泵轴心的不平行度来表示，定义为在轴向的一米的距离上的与基准轴中心线的偏差值。

由于习惯上把联轴器的角向偏差称为机泵同轴度中的轴向偏差，所以此本文也依照习惯在接下来表达中把联轴器的角向偏差称为“轴向偏差”，联轴器的轴向偏差用联轴器的间距来表示。

二. 机泵同轴度测量的误差原因分析状元水厂以前测同轴度的方法是习惯上用一只百分表对联轴器的径向和轴向进行测量，往往在同一时间里多次测量的值都存在较大的偏差，而且数值有时为正偏差有时为负偏差，即使后来用激光校正仪来测，在同一时间里多次测量的值都存在偏差，因测量值不准，就无法校正机泵的同轴度。

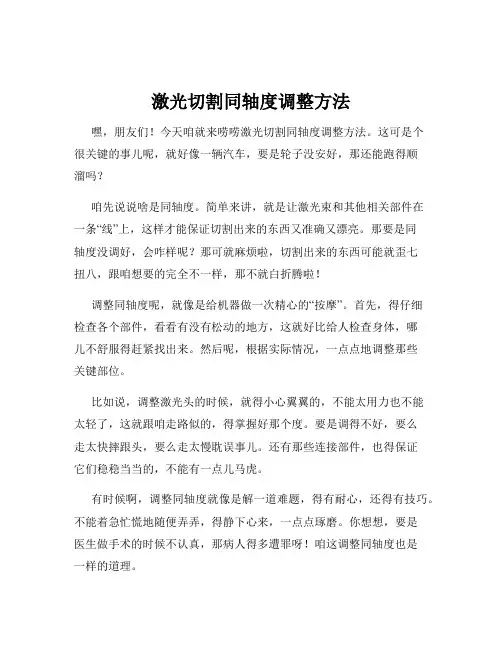

激光切割同轴度调整方法嘿，朋友们！今天咱就来唠唠激光切割同轴度调整方法。

这可是个很关键的事儿呢，就好像一辆汽车，要是轮子没安好，那还能跑得顺溜吗？咱先说说啥是同轴度。

简单来讲，就是让激光束和其他相关部件在一条“线”上，这样才能保证切割出来的东西又准确又漂亮。

那要是同轴度没调好，会咋样呢？那可就麻烦啦，切割出来的东西可能就歪七扭八，跟咱想要的完全不一样，那不就白折腾啦！调整同轴度呢，就像是给机器做一次精心的“按摩”。

首先，得仔细检查各个部件，看看有没有松动的地方，这就好比给人检查身体，哪儿不舒服得赶紧找出来。

然后呢，根据实际情况，一点点地调整那些关键部位。

比如说，调整激光头的时候，就得小心翼翼的，不能太用力也不能太轻了，这就跟咱走路似的，得掌握好那个度。

要是调得不好，要么走太快摔跟头，要么走太慢耽误事儿。

还有那些连接部件，也得保证它们稳稳当当的，不能有一点儿马虎。

有时候啊，调整同轴度就像是解一道难题，得有耐心，还得有技巧。

不能着急忙慌地随便弄弄，得静下心来，一点点琢磨。

你想想，要是医生做手术的时候不认真，那病人得多遭罪呀！咱这调整同轴度也是一样的道理。

而且啊，这可不是一次就能调好的，得反复试，反复调整。

就像画画一样，得不断修改才能画出一幅好作品。

有时候可能觉得已经调好了，一测试，哎呀，还是有点问题，那就得再来一遍。

可别嫌麻烦呀，这都是为了最后的好结果嘛。

在调整的过程中，还得注意观察各种细节。

比如说激光束的形状啦，切割的痕迹啦，这些都能给咱提供线索，告诉咱哪里还需要改进。

这就像侦探破案一样，得从蛛丝马迹中找到答案。

总之呢，激光切割同轴度调整可不是一件容易的事儿，但只要咱认真对待，有耐心，有技巧，就一定能调好。

这样咱就能用激光切割出完美的作品啦！大家可别小瞧了这个过程哦，这可是决定最终成果的关键一步呢！加油吧，朋友们！让我们一起把激光切割同轴度调整得棒棒的！。

管件同轴度操作方法
管件同轴度操作方法通常有以下几个步骤：
1. 确定管件的同轴度要求：根据工程设计或者规范要求，确定管件的同轴度要求，例如允许的偏差范围。

2. 准备工具和器材：准备一根测量用的直尺、测量仪器（如测量尺、千分尺等）、标记工具（如笔、标线工具）等。

3. 定位管件和标记基准线：确定管件的位置，并使用测量仪器进行测量，标记出基准线。

基准线通常是直线或者柱面，确定了基准线后，可以更好地进行同轴度的调整。

4. 调整管件的方向和位置：根据实际需要，调整管件的方向和位置。

通过移动或者旋转管件，使其与基准线尽量平行或者共面。

5. 进行同轴度测量：用测量仪器进行同轴度测量。

根据测量结果，可以判断管件的同轴度是否符合要求。

6. 调整管件的同轴度：如果同轴度不符合要求，需要进行进一步的调整。

根据具体情况，可以采取移动、旋转、改变连接方式等方法进行调整，直到满足同轴度要求为止。

7. 固定管件：在调整好同轴度后，使用合适的固定设备（如螺栓、焊接等）将管件固定在位，确保其不会再发生偏移。

8. 检查和验收：在完成同轴度调整和固定后，进行最后的检查和验收工作。

使用测量仪器再次检查同轴度是否符合要求，确保工作的质量。

水泵同轴度校正计算
水泵同轴度校正是一项重要的工作，它可以确保水泵的运行效率和稳定性。

水泵同轴度校正是通过调整水泵同轴度来实现的，以确保水泵的转子和电机的轴线保持在同一直线上。

在水泵安装过程中，由于种种原因，水泵的同轴度可能会发生偏移，例如运输过程中的震动、安装不当等。

如果水泵的同轴度偏离了标准值，将会导致水泵的运行不稳定，甚至可能引发故障。

为了进行水泵同轴度校正，首先需要确定水泵的同轴度偏差。

通常情况下，我们可以通过测量水泵轴承的径向间隙来确定同轴度的偏差情况。

如果测量结果显示轴承间隙不均匀，那么就意味着水泵的同轴度需要校正。

校正水泵同轴度的方法有很多种，其中一种常用的方法是使用调整垫片。

调整垫片可以通过改变水泵和电机的连接处的垫片厚度来实现同轴度的调整。

通过逐步调整垫片的厚度，直到水泵轴承的径向间隙均匀一致，同轴度达到标准要求为止。

除了调整垫片，还可以使用其他方法来校正水泵的同轴度。

例如，可以使用专门的校正工具来进行调整，或者通过改变水泵和电机的连接方式来实现同轴度的调整。

无论采用何种方法进行校正，都需要仔细操作，确保调整的准确性和稳定性。

校正完成后，还需要对水泵进行全面的检查和测试，以
确保其运行正常。

水泵同轴度校正是一项技术活，需要经验丰富的专业人员进行操作。

只有确保水泵的同轴度达到标准要求，才能保证水泵的运行效率和稳定性，延长其使用寿命。

在进行水泵同轴度校正的过程中，需要精确的测量和调整，以及耐心和细心的操作。

只有这样，才能确保水泵的同轴度校正工作的顺利进行，最终实现水泵的高效运行。

复合激光出射头同轴度调整方法一、复合激光出射头同轴度的重要性。

1.1 这就像盖房子打地基一样重要。

复合激光出射头的同轴度那可是相当关键的。

咱就说这就好比盖房子打地基，地基要是歪了，房子能盖好吗？肯定不行啊。

复合激光出射头的同轴度要是没调好，那后续的工作就全乱套了。

激光的能量分布、聚焦效果都会受到影响，就像一个人走路如果腿不齐，那肯定走不稳当。

1.2 关乎最终成果的好坏。

同轴度没调好，加工出来的产品质量肯定大打折扣。

这就如同做饭，调料的比例没放对，做出来的菜味道就不对。

在激光加工领域，同轴度不好，可能会导致切割不精准、焊接有缺陷等问题。

这不仅浪费材料，还可能耽误生产进度，那可是损失惨重啊。

二、调整前的准备工作。

2.1 工具要齐全。

工欲善其事，必先利其器。

要调整同轴度，一些基本的工具是必不可少的。

像高精度的测量仪器，这就如同医生的听诊器一样重要。

还有调整用的小扳手之类的工具，得确保它们都在手边，可别到时候要用了才发现缺这少那，那就抓瞎了。

2.2 环境要合适。

调整同轴度也得找个合适的环境。

不能在那种乱糟糟、震动大的地方。

这就好比绣花得找个安静的地方一样。

如果周围环境震动大，那测量的数据肯定不准确，就像在晃悠的船上写字，能写好才怪呢。

三、调整的具体方法。

3.1 粗调。

首先来个粗调。

这就像是给个大概的方向。

通过肉眼观察和一些简单的测量，先把出射头大致调整到一个看起来比较同轴的位置。

这有点像把歪了的画先大概扶正，虽然还不是那么精准，但也是迈出了重要的第一步。

就好比走路先确定个大方向，不然就像没头的苍蝇到处乱撞。

3.2 精调。

粗调完了就得精调。

这时候就得靠那些高精度的测量仪器了。

一点一点地调整，就像雕刻师雕琢艺术品一样，得有耐心。

每次调整一点就测量一下，直到同轴度达到要求。

这个过程可不能心急，心急吃不了热豆腐。

要知道，这一步可是决定成败的关键步骤，就像足球比赛的临门一脚，必须稳稳当当的。

四、调整后的检查。

4.1 多方面检查。

点激光同轴度
激光同轴度是指激光束与激光头喷嘴出口孔在同一条直线上的程度。

在同轴度调整过程中，需要确保喷嘴出口孔与激光束横截面上的同心圆重合。

激光同轴度对于激光切割机来说非常重要，如果喷嘴与激光不同轴，可能会导致切割效果不佳，甚至损坏喷嘴。

以下是激光同轴度的调整方法：
1. 在操作软件上，将激光头焦点回零，并更改激光点射功率至10%。

2. 更换为1.5mm口径喷嘴，单双层均可。

3. 取一截透明胶带，贴到喷嘴平面上。

4. 点击激光点射按钮并立刻松开。

5. 取下胶带并查看胶带印记。

在印记上有一个孔径大小的圆圈，观察光点是否在喷嘴圆圈的正中心。

6. 若光点不在喷嘴圆圈的正中心，使用内六角扳手调整光斑所在位置，直到光点移动到圆圈中心。

此过程需要反复测试调整。

此外，还可以使用专业的同轴度测量仪器，如L-700激光机床主轴对中、同轴度、直线度测量校准系统，来对激光同轴度进行精确测量和调整。

这种系统通过调节固定激光器夹具轴线，实现激光同轴度的调整。

激光主轴对中、同轴度、直线度测量仪L-700具有安装简便、操作简单等特点，适用于各种生产线主轴、加工机械等的同轴度校准。
