同轴度的测量与调整

轴孔类零件同轴度的检测与误差分析摘要：同轴度的检测直接影响着相关工业产品的质量和互换性。

本文针对轴孔类零件，主要探讨了其同轴度误差的检测方法，给出了检测的改进方法，并分析了引起测量误差的主要原因，为检测人员的检测操作提供指导。

关键词：轴孔类零件；同轴度；检测；误差分析引言现代工业大批量和高效率的生产对产品质量以及互换性要求越来越高。

轴孔类零件作为工业产品中最为常见的一类，其形位公差检测的主要内容就是同轴度的检测，在已有检测方法的基础上加以改进，保证测量结果的真实和准确性，才能反应产品的真实状态从而保证产品的质量。

1.相关概念（1）同轴度：控制轴孔类零件的被测轴线相对于基准轴线的同轴度误差大小。

（2）同轴度误差：被测轴线位置相对于基准轴线位置的变化量。

如图1.1所示，φd就是同轴度误差。

图1.1 同轴度误差（3）同轴度公差：控制理论上本应该同轴的被测轴线与基准轴线的不同轴程度。

如图1.2所示，φf就是同轴度公差。

图1.2 同轴度公差2.同轴度误差的检测依照形位误差的界定，运用一定精度的测量仪和合适的测试方法来测量零件实际要素，从而获取数据的过程就是同轴度的检测。

轴孔类零件在实际生产中具有不同的结构形式，同轴度的要求在不同的使用场合也各有不同，所以相应的同轴度误差的检测方法也就不同。

2.1 轴类零件的同轴度误差检测对于轴类零件，测量时调整基准轴线和仪器的旋转轴线同轴，使仪器的旋转轴成为参考基准，这时测量所得被测轴线相对于参考基准的误差值就是该轴类零件的同轴度。

轴类零件同轴度的检测方法通常有：三坐标测量机测量法、圆度仪测量法、打表法（对径差法）测量。

下面主要介绍对径差法测量。

如图2.1所示装置，在测量以公共轴线为基准的同轴度误差时，平板面作为测量基准，由V形块模拟体现公共基准轴线。

首先放置被测零件要素的中截面在两个同等高度的V形块上，安装指示表，保证两个指示表和被测轮廓要素轴线铅垂界面内的上下母线分别接触，一端调零后平行于基准线在平板上拉动测量架，使测量架从被测元素轮廓一端测到另一端，同时记录记录表读数M a和M b，那么这两个截面上的同轴度误差就是两记录表数值差值的绝对值f=|M a-M b|，即，再转动被测零件，按上述方法测量若干对截面上的同轴度误差值，选取其中最大的值作为最终该被测零件的同轴度误差。

三坐标测量同轴度的方法同轴度测量是指在三维空间中测量两个轴线或两个轴线组之间的偏差程度，用于评估物体的几何形状和机械设备的精度。

在进行同轴度测量时，一般使用三坐标测量系统来获取高精度的测量数据。

下面将详细介绍三坐标测量系统实现同轴度测量的方法。

一、准备工作：在进行同轴度测量前，需要先进行系统的准备工作，包括校准仪器、调整测量系统、设定测量参数等。

首先，需要对三坐标测量系统进行校准，保证其测量精度符合要求。

其次，需要根据被测物体的特点，调整测量系统的工作范围和测量精度。

最后，设置测量参数，如测量范围、测量速度、数据采集率等。

二、设定轴线：在进行同轴度测量时，需要先设定轴线，即选择两条轴线或轴线组作为测量对象。

这两条轴线可以是被测物体内部的两条轴线，也可以是物体表面的两条特征线。

在选择轴线时，需要考虑其与被测物体的几何形状和结构特征的关系。

三、测量方法：1.二点法测量：二点法测量是同轴度测量中常用的方法之一、该方法通过测量被测物体上两个轴线上的两个标记点的坐标，然后计算两个轴线之间的距离差。

通过多次测量可以得到两个轴线之间的平均距离差，从而评估同轴度的偏差情况。

2.多点法测量：多点法测量是提高同轴度测量精度的一种方法。

该方法通过在被测物体上选择多个测量点，然后测量这些测量点到两个轴线的距离，最后计算出两个轴线之间的偏差情况。

多点法测量可以有效减小测量误差，提高测量精度。

3.映射法测量：映射法测量是一种比较复杂的同轴度测量方法。

该方法通过建立被测物体上两个轴线之间的映射关系，先测量一个轴线上的多个点的坐标，然后通过映射关系计算出另一个轴线对应的点的坐标，最后计算出两个轴线之间的距离差。

映射法测量可以在一定范围内实现高精度的同轴度测量。

四、数据处理与分析：在完成测量后，还需要对测量数据进行处理和分析，得到最终的同轴度测量结果。

一般可以采用数据处理软件进行数据的导入和处理，根据测量目的和要求，对数据进行加权平均、误差分析、拟合等处理，得到同轴度的偏差情况和其它相关参数。

A. 同轴度测量误差分析从同轴度的定义分析不难看出, 影响同轴度的主要因素有被测元素与基准元素的圆心位置和轴线方向, 特别是轴线方向。

例如我们在基准圆柱上测量两个截面圆, 其连线作基准轴。

如图2 所示。

在被测圆柱上也测量两个截面圆, 构造一条直线, 然后计算同轴度。

假设基准上两个截面圆的距离为10mm , 基准第一截面圆与被测圆柱上第一个截面圆之间的距离为100mm , 如果基准圆柱第二截面圆的圆心位置有5μm 的测量误差, 这样, 测量轴线到达被测圆柱第一个截面圆时已偏离50μm , 此时, 即使被测轴线与基准完全同轴, 其计算结果也会有100μm 的误差。

很显然, 这种测量误差是人为的, 造成误差的原因是基准轴本身出现的偏离。

B. 处理方法这种测量误差是人为的, 造成误差的原因是基准轴本身出现了偏离。

为此, 我们采用以下方法来减小或避免测量误差, 实践证明这些方法是行之有效的。

1. 改测同轴度为测直线度当被检工件较短时, 可以改测同轴度为测直线度。

因为这种情况下轴的倾斜对装配影响较小, 而轴心偏移对装配影响较小, 轴心偏移的测量实际就是测量轴心连线的直线度。

具体方法是: 分别在两个小圆柱上测几个截面圆, 然后选择这几个圆, 利用这几个圆圆心建立一条直线, 在计算这条直线的直线度。

可用该零件直线度公差值当作同轴度的公差值, 来判断零件是否合格。

这种方法工作截面越短, 效果越好。

2. 尽量增加基准截面间的距离当被检工件基准轴(孔) 相对较长时, 在测量基准元素时, 尽量加大第一截面和第二截面的距离,误差干扰比例将成正比减小。

因此, 测量时要有意识地拉开截面间的距离, 由此减小由于基准轴线偏离引起的测量误差, 若基准足够长, 同时基准与被检截面较近, 人为误差就自然消失了。

3. 建立公共轴线当基准圆柱与被测圆柱较短且距离较远时, 可以采取建立公共轴线的方法。

在基准圆柱和被测圆柱上测中截面, 其中截面连线作为公共轴线,然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度, 取其最大值作为该零件的同轴度误差。

同轴度的测量方法同轴度是指两个轴线或轴孔之间的相对位置关系，它直接影响着机械装置的运转精度和稳定性。

因此，正确测量同轴度是非常重要的。

本文将介绍几种常见的同轴度测量方法。

1. 对刀法。

对刀法是一种简单直观的同轴度测量方法。

首先，将一根精密直尺或刀片放置在被测轴上，然后将另一根直尺或刀片放置在参照轴上。

通过观察两者之间的间隙或重叠来判断两轴的同轴度。

这种方法操作简单，成本低廉，适用于一些简单的同轴度测量。

2. 三点法。

三点法是一种比较常用的同轴度测量方法。

它通过在被测轴上选择三个不在同一直线上的测量点，再分别测量这三个点到参照轴的距离，从而判断两轴的同轴度。

这种方法相对于对刀法来说，更加精确，适用于一些对同轴度要求较高的场合。

3. 对心仪法。

对心仪法是一种利用测量仪器进行同轴度测量的方法。

它通过在被测轴和参照轴上分别安装测量仪器，然后利用仪器的测量功能来获取两轴之间的同轴度数据。

这种方法操作简便，测量精度高，适用于一些精密机械装置的同轴度测量。

4. 激光法。

激光法是一种高精度的同轴度测量方法。

它通过在被测轴和参照轴上安装激光测量仪器，利用激光的直线性和高精度来进行同轴度测量。

这种方法适用于对同轴度要求非常高的场合，如精密机床的同轴度测量。

总结。

在进行同轴度测量时，我们应根据具体情况选择合适的测量方法，并严格按照操作规程进行操作。

同时，对于不同的测量方法，我们也应该根据实际情况选择合适的测量仪器，以保证测量结果的准确性和可靠性。

希望本文介绍的同轴度测量方法能够对大家有所帮助。

电机同轴度的测量方法及步骤1. 引言1.1 电机同轴度的重要性电机同轴度是指电机转子和定子之间的轴线相互平行的程度，是电机工作稳定性和效率的重要指标。

电机同轴度的重要性主要体现在以下几个方面：1. 保证电机运行的稳定性：如果电机的同轴度不高，转子和定子的轴线不平行，会导致电机转子运转时产生振动和噪音，影响电机的运行稳定性，甚至会缩短电机的使用寿命。

2. 提高电机的效率：良好的同轴度可以保证电机内部部件之间的紧密配合，减少机械损耗和能量损失，提高电机的转换效率，降低能源消耗，对节能减排具有重要意义。

3. 优化电机的性能：电机同轴度高意味着电机内部构件的精细加工和装配，能够使电机性能更加优化，提升电机的输出功率和运行效率，满足不同工业领域对电机性能的要求。

电机同轴度的重要性不仅在于保证电机的稳定性和效率，更在于优化电机的性能和提升其竞争力，是电机生产和应用中不容忽视的关键参数。

为此，我们需要采用科学合理的测量方法来确保电机同轴度的精准度和稳定性。

1.2 电机同轴度的定义电机同轴度的定义是指电机轴心与其旋转部件的轴心之间的偏移程度。

同轴度是电机运行中非常重要的一个参数，直接关系到电机的性能和稳定性。

如果电机的同轴度不符合要求，会导致电机在运行过程中产生振动和噪音，严重影响电机的工作效率和寿命。

确保电机同轴度达到规定要求是电机生产和维护中必须要重视的问题。

在实际的生产和维护过程中，需要通过专门的测量工具和方法来准确地测量电机的同轴度，以确保电机的正常运行。

通过对电机同轴度的准确测量，可以及时发现电机存在的问题，并采取相应的措施进行调整和修复，从而提高电机的工作效率和稳定性。

电机同轴度的测量方法是保证电机性能的重要手段之一，只有通过科学合理的测量方法，才能有效地提高电机的同轴度，保证电机的正常运行。

1.3 电机同轴度的影响电机同轴度的影响是非常重要的。

电机同轴度不仅影响到电机的运行效率和性能，还可能导致机械设备的故障和损坏。

校同轴度方法范文校正同轴度是测量一个物体的轴线与参考轴线之间的偏差的过程。

此过程通常用于机械工程和制造业中，用来确保物体的几何形状和位置的精确度。

下面将介绍几种常用的校正同轴度的方法。

1.光栅法光栅法是一种非接触式的测量方法。

它利用光栅原理将激光束分成若干个相互平行的光带，然后通过测量物体上相邻光带的间距来确定同轴度。

这种方法精度高，适用于小尺寸和高精度的物体测量。

2.三坐标测量法三坐标测量法是一种精确测量三维物体形状和位置的方法。

它通过运用三个坐标轴和测量机的转动臂来确定物体的轴线，并通过测量机上的探针来获取物体表面的坐标数据。

这种方法适用于各种尺寸和形状的物体测量，精度高，但需要专门的设备和操作技巧。

3.影像测量法影像测量法是利用相机和图像处理软件进行同轴度测量的方法。

相机将物体的图像捕捉下来，并通过图像处理软件对图像进行分析，测量物体的尺寸和位置信息。

这种方法操作简单，适用于各种尺寸的物体测量，但精度相对较低。

4.检测仪器法检测仪器法是利用各种仪器设备对物体进行同轴度测量的方法。

常见的检测仪器包括同轴度测量仪、平行仪、百分表等。

这些仪器通过接触或非接触的方式对物体进行测量，可以快速准确地获得同轴度的数据。

这种方法适用于各种形状和材料的物体测量，但需要专门的仪器设备和操作技巧。

在进行同轴度测量时，需要注意以下几点：1.校准仪器：确保测量仪器的准确性和稳定性，避免错误结果的产生。

2.适当的夹持：正确夹持物体，使其保持稳定，避免在测量过程中发生移动或晃动。

3.清洁表面：确保测量物体表面的干净和光滑，避免灰尘或污染物对测量结果的影响。

4.多次测量：对同一物体进行多次测量，以获取更准确的平均值，并检查测量结果的一致性。

5.合适的环境：选择一个适合的环境进行测量，避免温度、湿度等因素对测量结果的影响。

总结：校正同轴度是一个关键的工艺，它对机械工程和制造业中的精度要求有着重要的作用。

通过选择合适的校正同轴度方法，并遵循正确的测量程序和操作要求，可以保证物体的精确度和质量。

同轴度测量方法在工程领域中，同轴度是指一个物体或构件的各部分的几何中心轴线是否处于同一条直线上。

同轴度测量是一种用来评估构件几何质量的方法，可以用于检查机械装置、电子设备、汽车零部件等各种制造过程中的误差。

同轴度测量的目的是为了确保构件在运转时能够正常工作，减少摩擦和磨损，提高产品的性能和寿命。

下面将介绍几种常见的同轴度测量方法。

1. 直线投影法直线投影法是一种简单而常用的同轴度测量方法。

它通过将被测量的构件与一条已知的轴线对准，并通过测量两者之间的距离差来确定同轴度。

该方法适用于较短的构件，如螺纹轴和轴套等。

首先，将测量装置与已知的轴线对齐，并将其固定。

然后，将被测构件放在测量装置上，并调整其位置，使其与已知轴线保持平行。

最后，使用测量工具，如卡尺或游标卡尺，测量被测构件与已知轴线之间的距离差。

2. 视觉检测法视觉检测法是一种非接触式的同轴度测量方法，适用于较长或较大的构件。

它利用光学显微镜或摄像机来观察构件表面的特征，并通过图像处理算法来测量同轴度。

在进行视觉检测之前，需要事先标记出构件表面上的一些特征点或标记点。

然后，将光学显微镜或摄像机对准这些标记点，并通过图像处理软件来计算它们之间的距离和角度差。

最后，根据这些测量结果，可以确定构件的同轴度。

3. 激光测量法激光测量法是一种高精度的同轴度测量方法，广泛应用于制造业和科学研究领域。

它利用激光测距仪或激光干涉仪来测量构件表面的形状和位置差异，从而确定同轴度。

激光测量法的原理是通过激光束照射到被测构件上，并接收反射光信号或干涉光信号来测量构件的表面形状。

通过分析激光反射或干涉的图案，可以确定构件的中心轴线位置和形状误差，进而计算同轴度的数值。

除了上述介绍的方法外，还有其他一些同轴度测量方法，如旋转法、坐标测量法等，它们适用于不同的测量对象和测量需求。

在实际应用中，需要根据具体情况选择合适的测量方法，并根据标准要求来评估构件的同轴度。

同时，为了提高测量的准确度和重复性，还应注意测量设备的校准和使用技巧。

同轴度计算和测量同轴度是指两个或多个同轴圆柱体的轴线与一条参考轴线之间的平行度。

在实际工程中，同轴度的测量非常重要，因为同轴度的不合格会对机械系统的运行产生负面影响。

下面将介绍同轴度的计算和测量方法。

首先，我们需要了解同轴度计算中的一些基本概念：1.参考轴线：参考轴线是一个虚拟轴线，用于与要测量的轴线进行比较，通常被认为是水平线。

2.同轴圆柱体：同轴圆柱体是指具有同一个轴线的圆柱体，可以是两个以上。

3.轴心线：轴心线是指圆柱体的轴线，也是同轴度计算中的主要对象。

接下来，我们将介绍两种常用的同轴度测量方法：1.直接测量法：直接测量法采用专用设备，通过观察或测量设备上的指示器来获得同轴度的数值。

步骤如下：1)将待测物件（如两个同轴圆柱体）与参考轴线相连接。

2)使用同轴度测量仪器确认待测物件与参考轴线之间的距离。

3)观察或记录测量仪器上的指示器值。

4)移动待测物件，使其与参考轴线重合。

5)再次观察或记录测量仪器上的指示器值。

6)根据两次观测结果计算同轴度。

同轴度的计算公式为：同轴度=，第二次观测值-第一次观测值2.铜梁比较法：铜梁比较法是一种简单而常用的同轴度测量方法，它利用了两段长度相等的铜梁的特性来进行同轴度测量。

步骤如下：1)在水平表面放置一个用铜梁连接的参考轴线。

2)在参考轴线上放置待测物件。

3)放置另一段相同长度的铜梁在待测物件上。

4)观察两端铜梁与水平表面的接触情况。

5)移动待测物件，直到两端铜梁与水平表面的接触情况相同。

6)根据两段铜梁的接触情况判断同轴度的合格与否。

此外，还可以使用激光设备进行同轴度测量。

激光设备通过发射一束红色或绿色的激光线来测量同轴度。

当激光线与待测物体的轴心线重合时，表示同轴度合格。

无论使用哪种方法进行同轴度测量，都需要注意以下几点：1.测量时应保证测量仪器的准确性和精度。

2.在测量过程中应避免任何干扰，以确保准确的测量结果。

3.针对不同的工程要求，对同轴度的要求也会有所不同，因此测量结果应按照实际要求进行评估。

浅谈同轴度误差的测量郭绪敏( 沈阳航天三菱汽车发动机制造有限公司，沈阳110179)［摘要］文章简要总结了使用圆度仪测量同轴度的方法，分析了测量误差产生的原因以及测量过程中应该注意的一些问题。

［关键词］同轴度; 基准; 测量误差［中图分类号］TB22［文献标识码］B［文章编号］1002 －1183 ( 2012) 03 －0008 －02表1 同轴度误差检测方法分类表同轴度是机械加工产品常见的技术要求。

发动机中对同轴度要求较严格的零件主要是气缸体和气缸盖等。

本文提到的同轴度误差的测量问题和结果，所使用的检测设备为圆度仪。

本文旨在探讨如何减少测量误差，如何保证测量精度和可靠性，使用圆度仪时应该注意哪些问题。

分类使用的计量检测设备回转轴线法准直法坐标法顶尖法V 形架法量规检验法圆度仪等激光准直仪等三坐标测量机带有顶尖的专用设备带有V 型架的专用设备专用量规1 同轴度1. 1 同轴度公差G B/ T 1182—2008 指出［1］，同轴度公差带为直径等于公差值Φt 的圆柱面所限定的区域，该圆柱面的轴线与基准轴线重合，如图1 所示。

在汽车行业通常多使用圆度仪和三坐标测量机等设备进行零件的同轴度测量，本文以圆度仪为例。

圆度仪是使用回转轴线法来进行的同轴度误差检测，不仅直观且又方便，其测量结果精度高、可靠，并且重复性好。

2 同轴度检测误差的主要影响因素及其解决措施在实际测量中，同轴度的测量结果正确与否受到多方面因素的影响，主要有以下几方面:图1 同轴度公差带示意图( 1) 检测设备、定位装置的影响，如圆度仪的示值误差、测头本身的误差等;( 2) 人员操作的影响，如对图纸工艺要求的理解情况和对圆度仪软件的使用程度等;该标准也给出了标注和具体解释( 图2 所示) :大圆柱面的提取(实际)中心线应限定在直径等于Φ0. 08、以公共基准轴线A －B 为轴线的圆柱面内。

( 3) 检测方法的影响，如工件的定位，检测调整调平时采点位置的选择等;( 4) 零件的影响，如工件的加工状态、表面粗糙度、表面清洁情况、温度状态等;( 5) 外部环境的影响，例如检测间的温度、湿度等都会给测量带来一定的误差。

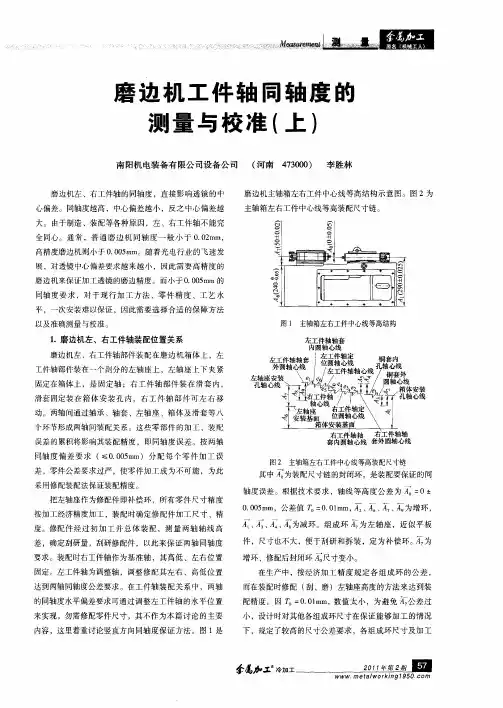

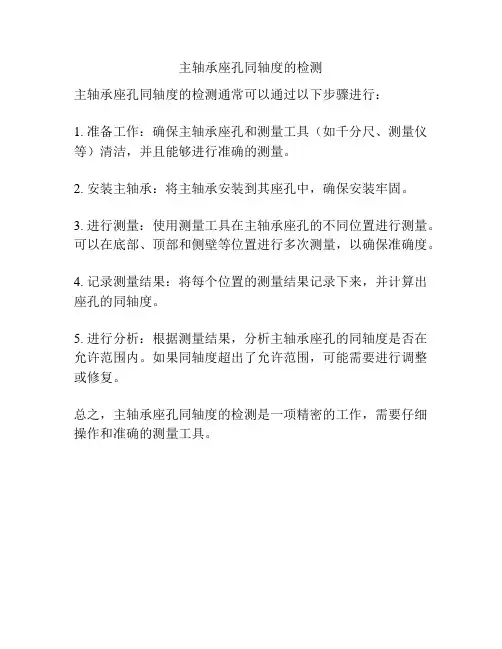

主轴承座孔同轴度的检测
主轴承座孔同轴度的检测通常可以通过以下步骤进行：
1. 准备工作：确保主轴承座孔和测量工具（如千分尺、测量仪等）清洁，并且能够进行准确的测量。

2. 安装主轴承：将主轴承安装到其座孔中，确保安装牢固。

3. 进行测量：使用测量工具在主轴承座孔的不同位置进行测量。

可以在底部、顶部和侧壁等位置进行多次测量，以确保准确度。

4. 记录测量结果：将每个位置的测量结果记录下来，并计算出座孔的同轴度。

5. 进行分析：根据测量结果，分析主轴承座孔的同轴度是否在允许范围内。

如果同轴度超出了允许范围，可能需要进行调整或修复。

总之，主轴承座孔同轴度的检测是一项精密的工作，需要仔细操作和准确的测量工具。

水泵机组同轴度的测量与校正状元水厂项慧均摘要：本文主要是根据状元水厂的水泵机组的特点，叙述联轴器的配合偏差、机泵同轴度测量误差产生的原因及解决方法、主要以叙述水泵机组同轴度的测量和校正方法为主。

关键词：配合偏差，同轴度，联轴器，轴向窜动，径向偏差，轴向偏差，不同心度，不平行度。

前言：水泵机组的同轴度是指水泵轴和电机轴的装配偏差，而联轴器是电机和水泵传动的联接部件，机泵的配合偏差也就是联轴器的配合偏差，联轴器装配后都存在着配合偏差，联轴器的配合偏差过大会造成水泵机组的振动增大，是影响轴承、联轴器损坏的主要原因，因此，为了减少水泵机组的振动，就必须减少联轴器的配合偏差，把偏差调整到允许的范围内，才能有效地保证机组的机械寿命，在机泵的运行过程中，因机组自身的振动或基础与管路的沉降等等原因都会造成联轴器配合偏差变化，所以定期对水泵机组同轴度的测量与校正是机泵维护中的重要项目。

一. 联轴器配合偏差的介绍。

联轴器配合的偏差有三种：径向偏差、轴向偏差、角向偏差，径向偏差是指联轴器的两个圆心之间的偏差，可用不同心度来表示，轴向偏差是指两配合面之间的距离与标准配合距离之间的偏差，同轴度测量中用联轴器的间距来表示，间距的测量较简单，用游标尺可直接测量出来，由于轴向偏差的精度要求较低（误差为±3mm），且基座的沉降或设备的振动基本上不影响间距的变化，即使偏差超值校正也简单，所以在同轴度测量中以测量径向偏差和角向偏差为主，角向偏差是指联轴器两端面与平行端面的角度偏差，角向偏差可用机泵轴心的不平行度来表示，定义为在轴向的一米的距离上的与基准轴中心线的偏差值。

由于习惯上把联轴器的角向偏差称为机泵同轴度中的轴向偏差，所以此本文也依照习惯在接下来叙述中把联轴器的角向偏差称为“轴向偏差”，联轴器的轴向偏差用联轴器的间距来表示。

二. 机泵同轴度测量的误差原因分析状元水厂以前测同轴度的方法是习惯上用一只百分表对联轴器的径向和轴向进行测量，往往在同一时间里多次测量的值都存在较大的偏差，而且数值有时为正偏差有时为负偏差，即使后来用激光校正仪来测，在同一时间里多次测量的值都存在偏差，因测量值不准，就无法校正机泵的同轴度。

同轴度的检测方法和标准1. 使用同轴量规进行测量，并确保量具的放置位置垂直于被测物体的表面。

2. 使用同轴卡尺进行测量，并确保卡尺的接触面与被测物体的表面垂直。

3. 使用同轴仪进行测量，并确保仪器的探头与被测物体的表面正交。

4. 使用激光扫描仪进行同轴度测量，并确保仪器与被测物体之间的距离和角度符合要求。

5. 使用三坐标测量机进行同轴度测量，并确保仪器的探针与被测物体的表面正交。

6. 通过比较不同测量方法的结果，确定同轴度的测量精度。

7. 根据同轴度的要求，设定测量结果的接受标准。

8. 使用误差分析方法，确定同轴度的测量精度和误差范围。

9. 对同轴度的测量结果进行统计，并计算平均值、标准差等统计参数。

10. 采用试验比较法，将被测物体与标准物体进行比较，以确定同轴度的合格性。

11. 通过光学显微镜观察被测物体的表面形貌，评估同轴度的符合程度。

12. 使用计算机辅助设计软件进行同轴度的仿真分析，得出预测结果。

13. 采用相干干涉仪进行同轴度测量，并根据干涉图案来评估同轴度的合格性。

14. 使用电容传感器进行同轴度测量，并根据测量结果来评估同轴度的符合程度。

15. 采用等厚条法进行同轴度测量，并根据测量结果来评估同轴度的合格性。

16. 通过改进工艺流程，减少同轴度误差的产生。

17. 对测量仪器进行定期校准，以确保同轴度测量的准确性。

18. 在同轴度测量过程中，避免外部干扰，以提高测量结果的可靠性。

19. 使用高精度材料制造被测物体，以提高同轴度测量的准确性。

20. 建立同轴度测量的标准作业程序，以确保测量结果的一致性。

21. 对同轴度测量结果进行数据分析，以确定其符合程度。

22. 根据同轴度测量结果，对被测物体进行修正或调整，以提高其同轴度。

23. 使用光学影像测量仪进行同轴度测量，以得出精确的测量结果。

24. 使用远心光束干涉仪进行同轴度测量，以评估被测物体的同轴度合格性。

25. 通过变焦显微镜观察被测物体的微观结构，以评估同轴度的符合程度。

电机与齿轮箱同轴度的调整方法1. 引言在工程领域中，电机与齿轮箱的同轴度调整是一项至关重要的工作。

同轴度不仅关乎设备的性能和效率，还直接影响到设备的稳定性和使用寿命。

本文将就电机与齿轮箱同轴度的调整方法进行全面评估，并提供有价值的参考指导。

2. 深度评估2.1 了解同轴度调整的重要性同轴度调整是指在设备安装和运行过程中，调整电机轴与齿轮箱轴的几何中心重合度。

同轴度不佳会导致设备工作时产生振动和噪音，严重影响设备的正常运行，因此同轴度调整至关重要。

2.2 考虑不同类型设备的同轴度调整方法在实际操作中，对于不同类型的设备，同轴度调整方法有所不同。

可以通过调整定位销、调整齿轮箱底座或者使用专用调整工具来实现同轴度的调整。

根据实际情况选择合适的调整方法，是确保设备同轴度的关键。

3. 广度评估3.1 考虑同轴度调整的操作步骤同轴度调整的操作步骤包括准备工作、测量同轴度、调整同轴度和确认同轴度。

在实际操作中，需要按照标准流程进行操作，确保每个步骤都得到仔细的执行。

3.2 结合实际案例进行分析结合实际案例来分析同轴度调整方法的操作细节，可以帮助工程师更好地理解同轴度调整的重要性和方法。

通过案例分析可以发现一些常见问题，并提出解决方案，为工程师在实际操作中提供有力的指导。

4. 总结回顾同轴度的调整对于设备的运行至关重要，它直接关系到设备的稳定性和使用寿命。

通过深度和广度的评估，我们可以清晰地了解同轴度调整的重要性、方法和操作步骤。

在实际操作中，要根据设备类型和实际情况选择合适的调整方法，并严格按照标准流程进行操作，确保设备的同轴度达到要求。

5. 个人观点和理解在进行同轴度调整时，我认为需要特别注意对设备的精确测量和仔细调整。

只有确保每个步骤都得到精准的执行，才能实现设备同轴度的要求。

另外，结合实际案例进行分析，可以帮助工程师更好地理解同轴度调整的重要性，为实际操作提供有针对性的指导。

在本文中，我们从深度和广度两个方面对电机与齿轮箱同轴度的调整方法进行了全面评估。

水泵机组同轴度的测量与校正水泵机组同轴度的测量与校正状元水厂项慧均摘要：本文主要是根据状元水厂的水泵机组的特点，叙述联轴器的配合偏差、机泵同轴度测量误差产生的原因及解决方法、主要以叙述水泵机组同轴度的测量和校正方法为主。

关键词：配合偏差，同轴度，联轴器，轴向窜动，径向偏差，轴向偏差，不同心度，不平行度。

前言：水泵机组的同轴度是指水泵轴和电机轴的装配偏差，而联轴器是电机和水泵传动的联接部件，机泵的配合偏差也就是联轴器的配合偏差，联轴器装配后都存在着配合偏差，联轴器的配合偏差过大会造成水泵机组的振动增大，是影响轴承、联轴器损坏的主要原因，因此，为了减少水泵机组的振动，就必须减少联轴器的配合偏差，把偏差调整到允许的范围内，才能有效地保证机组的机械寿命，在机泵的运行过程中，因机组自身的振动或基础与管路的沉降等等原因都会造成联轴器配合偏差变化，所以定期对水泵机组同轴度的测量与校正是机泵维护中的重要项目。

一. 联轴器配合偏差的介绍。

联轴器配合的偏差有三种：径向偏差、轴向偏差、角向偏差，径向偏差是指联轴器的两个圆心之间的偏差，可用不同心度来表示，轴向偏差是指两配合面之间的距离与标准配合距离之间的偏差，同轴度测量中用联轴器的间距来表示，间距的测量较简单，用游标尺可直接测量出来，由于轴向偏差的精度要求较低（误差为±3mm），且基座的沉降或设备的振动基本上不影响间距的变化，即使偏差超值校正也简单，所以在同轴度测量中以测量径向偏差和角向偏差为主，角向偏差是指联轴器两端面与平行端面的角度偏差，角向偏差可用机泵轴心的不平行度来表示，定义为在轴向的一米的距离上的与基准轴中心线的偏差值。

由于习惯上把联轴器的角向偏差称为机泵同轴度中的轴向偏差，所以此本文也依照习惯在接下来叙述中把联轴器的角向偏差称为“轴向偏差”，联轴器的轴向偏差用联轴器的间距来表示。

二. 机泵同轴度测量的误差原因分析状元水厂以前测同轴度的方法是习惯上用一只百分表对联轴器的径向和轴向进行测量，往往在同一时间里多次测量的值都存在较大的偏差，而且数值有时为正偏差有时为负偏差，即使后来用激光校正仪来测，在同一时间里多次测量的值都存在偏差，因测量值不准，就无法校正机泵的同轴度。

同轴度基准
摘要：
一、同轴度的概念
1.同轴度的定义
2.同轴度的作用
二、基准的选取
1.基准的种类
2.基准的选择方法
三、同轴度与基准的关系
1.同轴度对基准的影响
2.基准对同轴度的影响
四、同轴度的测量与调整
1.同轴度的测量方法
2.同轴度的调整方法
五、总结
正文：
同轴度是机械加工中一个重要的概念，它指的是零件加工后的尺寸、形状、位置等几何参数与其理论值之间的差异程度。

同轴度直接影响到零件的使用性能和寿命，因此对同轴度的控制至关重要。

在机械加工过程中，基准的选取对同轴度有着重要的影响。

基准是机械加工中用来定位和测量零件的参考点或参考面。

基准的种类有
很多，包括设计基准、工艺基准和测量基准等。

基准的选择方法主要根据零件的加工精度、加工方法、使用要求等因素来确定。

选择合适的基准，可以提高零件的加工精度，保证同轴度的质量。

同轴度与基准之间的关系密切。

同轴度对基准的影响主要表现在：同轴度的好坏会直接影响到基准的定位精度和测量精度；而基准对同轴度的影响主要体现在：基准的精度直接影响到零件的加工精度，进而影响到同轴度。

因此，在机械加工过程中，同轴度和基准是相互影响、相互制约的关系。

同轴度的测量与调整是保证同轴度质量的重要环节。

同轴度的测量方法主要有：直接测量法、间接测量法和组合测量法等。

同轴度的调整方法主要有：调整加工方法、调整加工参数、修复基准等。

通过合理的测量和调整，可以有效地提高同轴度的质量。

总之，同轴度和基准在机械加工过程中起着至关重要的作用。
