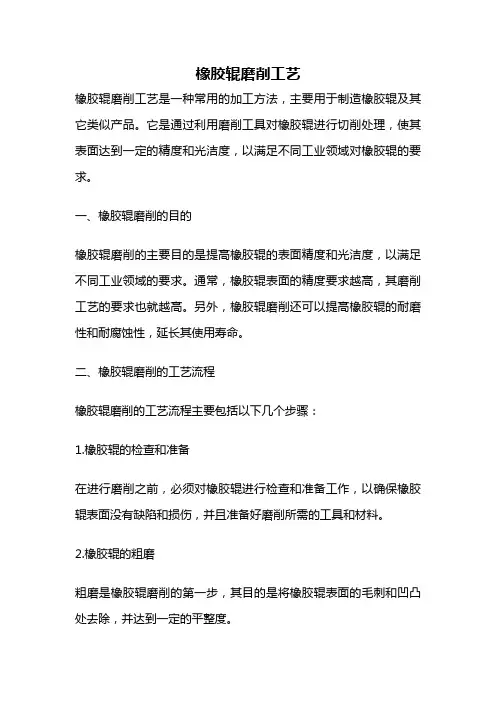

橡胶辊磨削工艺橡胶辊磨削工艺是一种常用的加工方法，主要用于制造橡胶辊及其它类似产品。
它是通过利用磨削工具对橡胶辊进行切削处理，使其表面达到一定的精度和光洁度，以满足不同工业领域对橡胶辊的要求。
一、橡胶辊磨削的目的橡胶辊磨削的主要目的是提高橡胶辊的表面精度和光洁度，以满足不同工业领域的要求。
通常，橡胶辊表面的精度要求越高，其磨削工艺的要求也就越高。
另外，橡胶辊磨削还可以提高橡胶辊的耐磨性和耐腐蚀性，延长其使用寿命。
二、橡胶辊磨削的工艺流程橡胶辊磨削的工艺流程主要包括以下几个步骤：1.橡胶辊的检查和准备在进行磨削之前，必须对橡胶辊进行检查和准备工作，以确保橡胶辊表面没有缺陷和损伤，并且准备好磨削所需的工具和材料。
2.橡胶辊的粗磨粗磨是橡胶辊磨削的第一步，其目的是将橡胶辊表面的毛刺和凹凸处去除，并达到一定的平整度。
3.橡胶辊的中磨中磨是橡胶辊磨削的第二步，其目的是进一步提高橡胶辊表面的平整度和精度，并且去除粗磨时可能产生的瑕疵和缺陷。
4.橡胶辊的精磨精磨是橡胶辊磨削的最后一步，其目的是将橡胶辊表面的精度和光洁度提高到最高水平，以满足不同工业领域的要求。
5.橡胶辊的检验磨削完成后，必须对橡胶辊进行检验，以确保其表面的精度和光洁度符合要求，并且没有其他缺陷和损伤。
三、橡胶辊磨削的工艺参数橡胶辊磨削的工艺参数主要包括磨削工具的种类和规格、磨削速度和进给速度等。
不同的橡胶辊和不同的要求需要采用不同的工艺参数，以达到最佳的加工效果。
四、橡胶辊磨削的注意事项在进行橡胶辊磨削时，需要注意以下几个方面：1.保持磨削工具的良好状态，及时更换磨削工具。
2.控制磨削速度和进给速度，以达到最佳的加工效果。
3.定期检查和维护磨削设备，确保其正常运行。
4.在磨削过程中，要注意橡胶辊表面的温度，以免因过高的温度导致橡胶辊表面产生裂纹和变形。
5.在磨削过程中，要注意清洁橡胶辊和磨削设备，以避免灰尘和杂质对加工效果的影响。
橡胶辊磨削是一种重要的加工方法，对于制造高精度和高光洁度的橡胶辊具有重要的意义。
有色金属选矿用高压辊磨机结构及其工艺摘要：有色金属选矿用高压辊磨机是一种高效的粉磨设备，其主要工作原理是利用高压力将物料磨碎，该设备对选矿磨碎效率与精度的提升有着重要作用。
在此基础上，本文将深入探讨有色金属选矿用高压辊磨机的结构及其工艺，对高压辊磨机在矿石选矿磨碎工作中的具体应用进行分析，指出高压辊磨机实际应用中的的优缺点，探究其在有色金属选矿中的应用，以期为该机械设备的应用和有色金属选矿工作质量的提升提供相应参考。
关键词：有色金属选矿；高压辊磨机；结构及其工艺；优缺点有色金属选矿是指通过对矿石进行磨矿、选矿等工艺处理，使其达到一定品位的过程。
其中，磨矿是选矿工艺中最重要的环节之一，而高压辊磨机正是一种高效的粉磨设备。
在具体的矿石选矿磨碎工作中，通过高压辊磨机的合理应用，可有效提升企业工作效率和质量，并降低工作成本。
本文将介绍有色金属选矿用高压辊磨机的结构及其工艺，以及其在实际应用中的优点和不足之处。
1.高压辊磨机的结构高压辊磨机主要由机身、压辊系统、液压系统、电气控制系统等部分组成。
高压辊磨机机身通常为横置结构，其内部由料仓、料斗、磨辊、磨辊支撑等部分组成。
机身采用整体钢板结构，内部通过隔板等方式分为不同的区域，以实现物料的进出和分级。
高压辊磨机采用双辊式结构，其压辊由两个同心圆形的辊筒组成，其中一辊靠近机身，被称为定辊；另一辊与定辊相对，可以做出一定程度的位移，被称为活辊。
压辊之间的间隙可以通过液压系统控制，从而实现物料的粉磨和分级。
液压系统是高压辊磨机的重要组成部分，其主要作用是提供磨辊的压力和调节磨辊的间隙。
液压系统通常由油泵、阀门、油箱、油管等部分组成。
电气控制系统主要由电机、变频器、控制柜、传感器等部分组成，其主要作用是控制高压辊磨机的运行状态和各个部分之间的协调。
其中，磨辊是高压辊磨机的核心部件，直接影响设备的磨矿效率和产品质量。
压力装置是高压辊磨机的关键部件，能够提供高压力、高稳定性的工作条件，实现高效的磨矿过程。

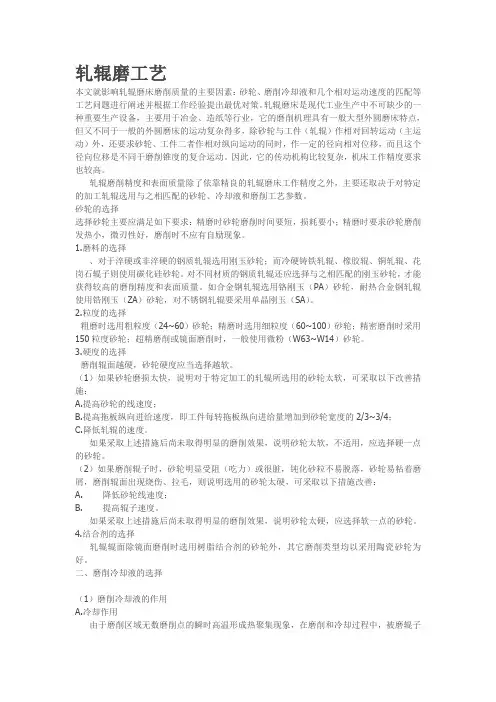

轧辊磨工艺本文就影响轧辊磨床磨削质量的主要因素：砂轮、磨削冷却液和几个相对运动速度的匹配等工艺问题进行阐述并根据工作经验提出最优对策。
轧辊磨床是现代工业生产中不可缺少的一种重要生产设备，主要用于冶金、造纸等行业，它的磨削机理具有一般大型外圆磨床特点，但又不同于一般的外圆磨床的运动复杂得多，除砂轮与工件（轧辊）作相对回转运动（主运动）外，还要求砂轮、工件二者作相对纵向运动的同时，作一定的径向相对位移，而且这个径向位移是不同于磨削锥度的复合运动。
因此，它的传动机构比较复杂，机床工作精度要求也较高。
轧辊磨削精度和表面质量除了依靠精良的轧辊磨床工作精度之外，主要还取决于对特定的加工轧辊选用与之相匹配的砂轮、冷却液和磨削工艺参数。
砂轮的选择选择砂轮主要应满足如下要求：精磨时砂轮磨削时间要短，损耗要小；精磨时要求砂轮磨削发热小，微刃性好，磨削时不应有自励现象。
1.磨料的选择、对于淬硬或非淬硬的钢质轧辊选用刚玉砂轮；而冷硬铸铁轧辊、橡胶辊、铜轧辊、花岗石辊子则使用碳化硅砂轮。
对不同材质的钢质轧辊还应选择与之相匹配的刚玉砂轮，才能获得较高的磨削精度和表面质量。
如合金钢轧辊选用铬刚玉（PA）砂轮，耐热合金钢轧辊使用锆刚玉（ZA）砂轮，对不锈钢轧辊要采用单晶刚玉（SA）。
2.粒度的选择粗磨时选用粗粒度（24~60）砂轮；精磨时选用细粒度（60~100）砂轮；精密磨削时采用150粒度砂轮；超精磨削或镜面磨削时，一般使用微粉（W63~W14）砂轮。
3.硬度的选择磨削辊面越硬，砂轮硬度应当选择越软。
（1）如果砂轮磨损太快，说明对于特定加工的轧辊所选用的砂轮太软，可采取以下改善措施：A.提高砂轮的线速度；B.提高拖板纵向进给速度，即工件每转拖板纵向进给量增加到砂轮宽度的2/3~3/4；C.降低轧辊的速度。
如果采取上述措施后尚未取得明显的磨削效果，说明砂轮太软，不适用，应选择硬一点的砂轮。
（2）如果磨削辊子时，砂轮明显受阻（吃力）或很脏，钝化砂粒不易脱落，砂轮易粘着磨屑，磨削辊面出现烧伤、拉毛，则说明选用的砂轮太硬，可采取以下措施改善：A. 降低砂轮线速度；B. 提高辊子速度。
1、高精度磨削机理超精磨削是利用砂轮工作面上可以修整出大量等高的磨粒微刃这一特性得以实现的。
这些等高磨粒微刃可从工件表面切除具有微观缺陷和微观尺寸形状误差的微小余量，因此可获得较高的磨削精度，此外，由于等高磨粒微刃的大量存在，在磨削用量适当的前提下，可在加工表面留下大量极微细的切削痕迹，从而获得很低的表面粗糙度值。
由于在无火花光磨阶段存在明显的摩擦、滑挤、抛光和压光作用，故可使表面粗糙度值进一步降低。
2、磨床的检修1)床身导轨的检测与修刮床身V形导轨经检修后应达到以下精度要求：垂直平面内直线度≤0.01mm/m；水平面内直线度≤0.01mm/m；对拖板座导轨的垂直度≤0.02mm/250m；接触点要求12～14点/25mm×25mm。
床身平面导轨经检修后应达到以下精度要求：对V形导轨的平行度≤0.02mm/m；垂直平面内直线度≤0.01mm/m；接触点要求12～14点/25mm×25mm。
2)拖板座导轨的检测与修刮拖板座V形导轨经检修后应达到以下精度要求：垂直平面内直线度在全部长度上≤0.01mm；接触点要求10～12点/25mm×25mm。
拖板座平面导轨经检修后应达到以下精度要求：对V形导轨的平行度≤0.02mm/m；接触点要求10～12点/25mm×25mm。
3)砂轮主轴与轴瓦间的间隙调整及检测动压轴承：在砂轮主轴轴颈上涂色，与轴瓦转研，用刮刀刮研轴瓦表面，使接触点要求达到12～14点/25mm×25mm，然后进行安装调整，将砂轮主轴与轴瓦的间隙调整到0.0025～0.005mm，这样可避免磨削中工件产生棱圆。
静压轴承：检查前后轴承油腔压力是否正常。
4)砂轮主轴电机与砂轮的平衡砂轮主轴电机的振动对磨削表面粗糙度影响较大，所以需要对砂轮主轴电机进行动平衡。
对砂轮则需进行两次平衡：首先用金刚笔修整砂轮后进行一次粗平衡；然后用油石或精车后的修整用砂轮对砂轮进行细修后再进行一次精平衡。
调心滚子轴承外圈沟道磨床操作技术及工艺1.调心滚子轴承外圈滚道磨削方法：范成磨削法主要适用于尺寸较大的调心轴承外沟道的磨削加工，这种磨削方法是通过砂轮端面与滚道表面接触磨削的。
2.磨削应具备的条件是：砂轮轴心线和工件轴心线必须在同一水平面上相互垂直并相交与工件中心3.计算公式：r²＝R²－l²公式中r－砂轮半径（mm）R－外滚道直径（mm）l－砂轮端面至工件滚道中心距离（mm）4.范成磨削工作原理：范成磨削时，套圈做旋转运动，砂轮除旋转外，并沿着砂轮旋转轴线做横向进给运动。
磨削后滚道表面成交叉弧面，因此可以降低加工后表面粗糙度。
工作时，砂轮回转轴线和工件回转轴线相垂直，进给运动是由砂轮部件实现的。
砂轮的外径大于工件的宽度。
这种磨削方式较特殊，是靠碗形砂轮端面斜坡边缘进行磨削的，而且在工件表面通常有两条磨削弧形线。
这两条弧线是由砂轮边缘形成的，他们绕工件轴线回转一周，就形成具有网状表面形貌的球面滚道，因此，这种方法获得良好的表面粗糙度。
由于采用砂轮边缘磨削，应此不需要专门的修正器。
而仅靠工人手工修出端面斜坡即可。
若装上专用修整器，并可得到规则的砂轮表面5.沟道磨床的准备工作：测量工具轴承测量仪，标准件，范规等。
根据磨削工件尺寸大小换用合适碗状砂轮，直径在100～150mm 。
砂轮黑棕色，较软，将砂轮轴座固定在电机座左侧，调节皮带轮皮带紧张程度。
砂轮端面垂直平行机头摆架中轴线。
通转扳动摆架机头角度和磨头修整磁极达到对“三心”的目的。
6．磁极修整.将砂轮缓慢贴近磁极端面，锁定液压，旋动手轮，手动左进，用砂轮轴面打光端面，一般修下1～2mm即可。
然后用磁力表测量端面平行差，再印色油贴检查端面贴合情况7.磨削外圈滚道要求沟位置，椭圆，棱圆度，表面粗糙度圆度符合工艺要求，磨到零位。
沟位置在工件正中新，椭圆在0.01um以内，棱圆度在0.01um 以内，表面粗糙度Ra≤0.0025.圆跳动在0.01um以内。
有色金属选矿用高压辊磨机结构及其工艺摘要：随着全球工业产业正向数字化、智能化和自动化方向转型发展，国家对矿山安全环保的监管要求越来越严、监督执法越来越密、检查力度越来越大，铜矿山发展逐步向安全绿色高效的智能化矿山转型。
那么，选矿技术和选矿装备作为矿山生产重要组成单元也正在向精细高效化、绿色低碳化和低能耗、低排放、高效率、智能化的方向发展。
关键词：有色金属选矿；高压辊磨机；结构及其工艺引言1980年代，我国引进了高压轧辊机，随着时间的推移，高压轧辊机的应用得到了更广泛的推广，成为铁矿业的重要组成部分。
在水泥工业中使用的高压轧辊机的初始阶段，随着性能优化的提高，关键技术成熟，高压轧辊继续朝着更大的自动化定向发展，以提高矿山质量和完井量。
一、高压辊磨机采矿企业通常采用研磨方法来减少矿石研磨过程的能耗，但封闭回路的三段研磨过程+常规取样球磨难以在进入研磨链之前将矿石粒度降至8毫米以下；而高压辊磨机是一种新型的研磨设备，比其他传统的研磨设备更节能、效率更高，后来已成功地应用于铁矿石和有色金属等行业。
高压辊磨机是一种基于基材层破碎原理的新型连接装置。
与传统的研磨工艺相比，高压辊磨机具有较强的研磨能力和较高的研磨比，对易碎、刚性金属矿山的研磨具有较大的优势，可进行超细粉碎，破碎产品的颗粒含量较高(粒度可控制在3以下产品颗粒中会出现大量微裂纹，随后的研磨作业难度会降低，能耗会降低，球磨机内材料粒度会降低，球磨机能耗也会降低。
二、矿用高压辊磨机历史的简要概括第一阶段是在20世纪80年代和90年代，在水泥和钻石矿生产领域广泛应用高强度辊磨机，并在使用过程中发展成为两个行业之一。
第二阶段，从1990年代到21世纪初，这些机械被应用于矿物加工行业，创新推动主轴旋转的机械技术被实验性地应用于金矿和铜矿山。
第三阶段是21世纪中期，高压轧机在固体矿物断裂过程中广泛应用。
调查人员进行了实际统计工作，发现截至2009年底，世界各地已有多台高压轧辊机投入工业，由于金属加工领域已有50台机器投入矿物和矿物，用于销毁固体矿物，因此该领域有35台压辊。
轧辊磨削工艺轧辊磨削工艺1 砂轮的选择和使用砂轮是有许多极硬的磨粒经过结合剂粘结而成的切削工具。
砂轮表面上的多棱多角的坚硬颗粒称为磨料，起着切削作用。
把磨料粘在一起的粘结材料叫做结合剂。
磨料、结合剂之间有许多空隙，起着散热和容纳磨屑的作用。
磨料、结合剂和空隙构成砂轮结构的三要素。
为了使砂轮能正常磨削，一般砂轮的工作面要经过修整，以形成无数等高的微刃，起磨削作用。
在磨削过程中，磨粒的微刃在不断变化，由峰利而变钝，钝化了的磨粒继续进行磨削，作用在磨粒上的力就不断增加。
有时磨粒所受到的压力超过结合剂的粘结力，磨粒就会白行脱落；有时磨粒所受到的压力尚未超过结合剂的粘结力，但足以使磨粒自身蹦碎而形成新的锋利的刃口。
钝化了的磨粒绷碎或自行脱落，又出现锋利的磨粒使砂轮保持原来的切削性能，砂轮的这种性能称为“自锐性”。
砂轮的自锐性是砂轮独有的性能，对磨削的影响极大。
处理的好坏将直接影响磨削的质量和生产效率。
由于砂轮上每颗磨粒没有确切的几何角度，这就使砂轮的选择显得比较复杂。
一般砂轮的选择主要是从砂轮的特性着手的。
1.1砂轮的特性砂轮的特性包括以下几个部分：磨料、粒度、结合剂、硬度、组织和强度。
每一种砂轮根据其本身的特性，都有一定的适应范围。
所以在磨削加工时，必须根据具体条件，如工件的材料、工件的硬度及加工表面的要求，来选用合适的砂轮。
磨料——磨料是砂轮的主要部分，它直接担负切削工作。
在磨削时，它要经受剧烈的摩擦、挤压以及高温的作用。
所以磨料必须具有很高的硬度、耐热性以及相当的韧性，还要具有比较锋利的切削刃口。
粒度——粒度是指磨料颗粒的大小即粗细程度。
表示粒度号的方法有两种：一种是颗粒尺寸大于40微米的磨粒，用筛子筛分的方法测定，粒度号代表的是磨粒所通过的筛网在每英寸长度上所含的孔眼数。
如80#粒度是指它可以通过每英寸长度上有80个孔眼的筛网，但不能通过每英寸长度上有100个孔眼的筛网。
因此用这种方法表示的粒度号数越大，磨粒越细。
轧辊磨削工艺（2）1.4砂轮的平衡砂轮在制造过程中，会因形状精度不好和砂粒分布不均而存在不平衡。
砂轮不平衡热闹后是由于砂轮中心与回转轴线不重合而引起的。
在新砂轮的外圆上能使砂轮平衡的重量，称为砂轮的原始不平衡度。
砂轮的原始不平衡度是评定砂轮质量的指标之一。
为了使砂轮精确而平稳地工作，砂轮必须经过平衡校正。
不平衡的砂轮作高速旋转时，将产生迫使砂轮偏离轴心的离心力，引起磨床振动，使轧辊表面产生振痕，主轴振动，会使轴承加快磨损，严重的会使砂轮碎裂。
直径大于125mm的砂轮都要进行平衡校正。
砂轮的平衡一般是指静平衡。
镜平衡是在平衡架上进行的。
平衡架使用时必须处于水平位置。
静平衡的指标，是指砂轮在平衡架上水平任何位置上都能保持静止状态。
调整静平衡的方法是：根据砂轮的不平衡情况，适当调整砂轮法兰盘上环形槽内的平衡块位置，使砂轮的中心与它的回转中心重合。
砂轮在使用过程中要经常修整使用面，每次修整后都会产生新的微量不平衡，为此，砂轮在每次修整后都要进行动平衡，高精度的轧辊磨床都有砂轮动平衡装置。
HERKULES轧辊磨床的动平衡装置，是安装在砂轮主轴的砂轮一侧，用电流表来显示调整精度，（电流表的显示值来源于装在砂轮架上的一个振幅传感器）动平衡的调整值应小于1uA。
砂轮动平衡是靠主轴内平衡装置小半径上的平衡量，来平衡砂轮半径上的不平衡量，它的平衡能力是有限的。
所以，即使装有砂轮动平衡的轧辊磨床，新砂轮在使用前都必须要进行静平衡才能使用。
1.5砂轮的修整砂轮的修整直接关系到轧辊的表面质量和生产效率。
因此，砂轮修整十分重要。
用砂轮修整工具将砂轮工作面已磨钝的表面修去，以恢复工作面的切削性能和正确几何形状的方法，叫做砂轮修整。
在磨削带有凸度的轧辊时，为了消除砂轮磨削痕迹，砂轮修整时必须对砂轮两个硬角进行处理，砂轮的表面也可以修整成圆弧形。
砂轮修整用的金刚笔上的金刚石，它的大小和形状对砂轮休整的结果有一定的影响。
对于砂轮直径400mm以上的砂轮，金刚石应不小于1.5克拉，使用变钝了的金刚石要注意调换角度。
TRM25辊式辊磨--------------------------------------------------------------------------------作者：-作者:单位:天津水泥工业设计研究院关键字:摘要:TRM25辊式辊磨1 概述在水泥行业生产中，粉磨作业耗能是最大的。
传统球磨机的能量利用率很低，因此，长期以来人们一直探求能大幅度节能的新技术。
随着粉磨技术不断发展，辊式磨的应用已成为粉磨行业中的发展趋势。
由于磨机结构紧凑，重量轻，动力消耗小，可作粉磨兼烘干设备。
由于辊式磨的成品细度容易调节，特别是随着干法预热窑和预分解窑的发展，辊式磨已得到水泥待业中的普遍采用。
天津水泥工业设计研究院设计开发的TRM25辊磨，于一九九四年在河南省新乡水泥厂通过国家部级鉴定，并荣获部级科技进步三等奖。
2 工作原理和特点辊式磨与球磨相比在粉磨机理上有明显的区别，它是借助磨辊和磨盘的相对运动为碾磨装置来粉磨物料的机械。
当物料处于辊式磨装置的作业区时，大块物料被压碎，细物料受压后形成一层料床，颗粒之间相互磨擦、剪切使棱角和边缘剥落而被粉碎，因此它属于料床粉磨。
在粉磨的同时，通过风环进入磨内的热气体对含水分的物料进行烘干。
它又属于风扫式磨，以一定速度上升的气体将已被粉碎的物料带到上部的粗粉分离器，在分离器作用下，合格的产品随气流排出磨外，而被分离的粗颗粒则重新回到磨盘上进行再粉磨，物料的颗粒在此作往复运动，每分钟达20～30次之多，因此，辊式磨的粉磨效率比较高。
未经辊子粉碎或未被粉碎成小颗粒的物料，被磨盘甩到固定在磨机壳体的风环处，以高达60～70m/s以上速度通过风环的热气体将这部分物料吹回到磨盘上进行再粉磨。
就这样，物料被反复粉磨烘干直至达到成品细度要求，随气体出磨由设置在磨机外部的细粉分离器分离并收集。
辊式磨之所以发展快，除了节能以外，还有如下特点：（1）一台磨机同时对物料进行烘干、粉磨和分级，工艺流程简单；（2）与球磨相比，占地面积小；（3）金属磨耗小；（4）磨机噪音比球磨小；（5）维修方便（辊套和衬板的更换时间为8～10小时）；（6）可大量利用预热器的窑尾废气。
