滚磨工艺技术介绍

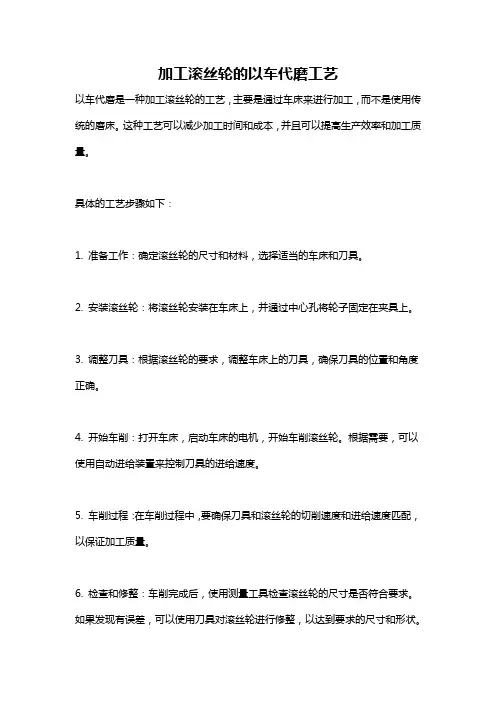

加工滚丝轮的以车代磨工艺
以车代磨是一种加工滚丝轮的工艺，主要是通过车床来进行加工，而不是使用传统的磨床。

这种工艺可以减少加工时间和成本，并且可以提高生产效率和加工质量。

具体的工艺步骤如下：
1. 准备工作：确定滚丝轮的尺寸和材料，选择适当的车床和刀具。

2. 安装滚丝轮：将滚丝轮安装在车床上，并通过中心孔将轮子固定在夹具上。

3. 调整刀具：根据滚丝轮的要求，调整车床上的刀具，确保刀具的位置和角度正确。

4. 开始车削：打开车床，启动车床的电机，开始车削滚丝轮。

根据需要，可以使用自动进给装置来控制刀具的进给速度。

5. 车削过程：在车削过程中，要确保刀具和滚丝轮的切削速度和进给速度匹配，以保证加工质量。

6. 检查和修整：车削完成后，使用测量工具检查滚丝轮的尺寸是否符合要求。

如果发现有误差，可以使用刀具对滚丝轮进行修整，以达到要求的尺寸和形状。

7. 完成加工：经过检查和修整后，滚丝轮可以算是加工完成。

如果需要，可以对滚丝轮进行抛光或其他表面处理。

总之，以车代磨是一种相对简便和经济实用的加工滚丝轮的工艺，适用于大批量生产和要求较高的滚丝轮加工。

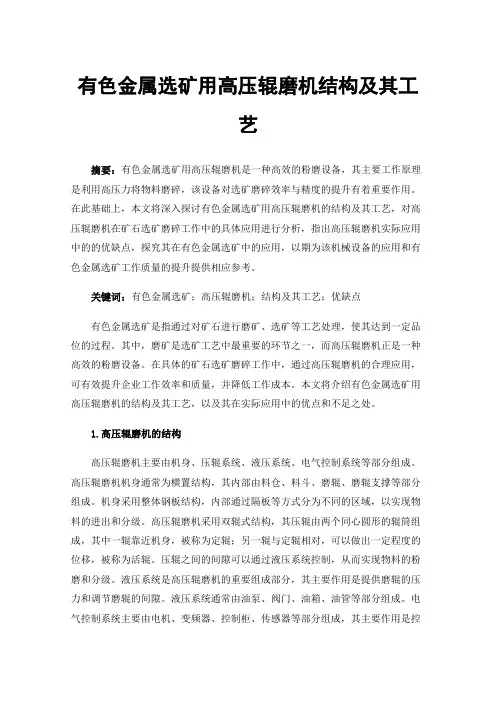

有色金属选矿用高压辊磨机结构及其工艺摘要：有色金属选矿用高压辊磨机是一种高效的粉磨设备，其主要工作原理是利用高压力将物料磨碎，该设备对选矿磨碎效率与精度的提升有着重要作用。

在此基础上，本文将深入探讨有色金属选矿用高压辊磨机的结构及其工艺，对高压辊磨机在矿石选矿磨碎工作中的具体应用进行分析，指出高压辊磨机实际应用中的的优缺点，探究其在有色金属选矿中的应用，以期为该机械设备的应用和有色金属选矿工作质量的提升提供相应参考。

关键词：有色金属选矿；高压辊磨机；结构及其工艺；优缺点有色金属选矿是指通过对矿石进行磨矿、选矿等工艺处理，使其达到一定品位的过程。

其中，磨矿是选矿工艺中最重要的环节之一，而高压辊磨机正是一种高效的粉磨设备。

在具体的矿石选矿磨碎工作中，通过高压辊磨机的合理应用，可有效提升企业工作效率和质量，并降低工作成本。

本文将介绍有色金属选矿用高压辊磨机的结构及其工艺，以及其在实际应用中的优点和不足之处。

1.高压辊磨机的结构高压辊磨机主要由机身、压辊系统、液压系统、电气控制系统等部分组成。

高压辊磨机机身通常为横置结构，其内部由料仓、料斗、磨辊、磨辊支撑等部分组成。

机身采用整体钢板结构，内部通过隔板等方式分为不同的区域，以实现物料的进出和分级。

高压辊磨机采用双辊式结构，其压辊由两个同心圆形的辊筒组成，其中一辊靠近机身，被称为定辊；另一辊与定辊相对，可以做出一定程度的位移，被称为活辊。

压辊之间的间隙可以通过液压系统控制，从而实现物料的粉磨和分级。

液压系统是高压辊磨机的重要组成部分，其主要作用是提供磨辊的压力和调节磨辊的间隙。

液压系统通常由油泵、阀门、油箱、油管等部分组成。

电气控制系统主要由电机、变频器、控制柜、传感器等部分组成，其主要作用是控制高压辊磨机的运行状态和各个部分之间的协调。

其中，磨辊是高压辊磨机的核心部件，直接影响设备的磨矿效率和产品质量。

压力装置是高压辊磨机的关键部件，能够提供高压力、高稳定性的工作条件，实现高效的磨矿过程。

1、高精度磨削机理超精磨削是利用砂轮工作面上可以修整出大量等高的磨粒微刃这一特性得以实现的。

这些等高磨粒微刃可从工件表面切除具有微观缺陷和微观尺寸形状误差的微小余量，因此可获得较高的磨削精度，此外，由于等高磨粒微刃的大量存在，在磨削用量适当的前提下，可在加工表面留下大量极微细的切削痕迹，从而获得很低的表面粗糙度值。

由于在无火花光磨阶段存在明显的摩擦、滑挤、抛光和压光作用，故可使表面粗糙度值进一步降低。

2、磨床的检修1)床身导轨的检测与修刮床身V形导轨经检修后应达到以下精度要求：垂直平面内直线度≤0.01mm/m；水平面内直线度≤0.01mm/m；对拖板座导轨的垂直度≤0.02mm/250m；接触点要求12～14点/25mm×25mm。

床身平面导轨经检修后应达到以下精度要求：对V形导轨的平行度≤0.02mm/m；垂直平面内直线度≤0.01mm/m；接触点要求12～14点/25mm×25mm。

2)拖板座导轨的检测与修刮拖板座V形导轨经检修后应达到以下精度要求：垂直平面内直线度在全部长度上≤0.01mm；接触点要求10～12点/25mm×25mm。

拖板座平面导轨经检修后应达到以下精度要求：对V形导轨的平行度≤0.02mm/m；接触点要求10～12点/25mm×25mm。

3)砂轮主轴与轴瓦间的间隙调整及检测动压轴承：在砂轮主轴轴颈上涂色，与轴瓦转研，用刮刀刮研轴瓦表面，使接触点要求达到12～14点/25mm×25mm，然后进行安装调整，将砂轮主轴与轴瓦的间隙调整到0.0025～0.005mm，这样可避免磨削中工件产生棱圆。

静压轴承：检查前后轴承油腔压力是否正常。

4)砂轮主轴电机与砂轮的平衡砂轮主轴电机的振动对磨削表面粗糙度影响较大，所以需要对砂轮主轴电机进行动平衡。

对砂轮则需进行两次平衡：首先用金刚笔修整砂轮后进行一次粗平衡；然后用油石或精车后的修整用砂轮对砂轮进行细修后再进行一次精平衡。

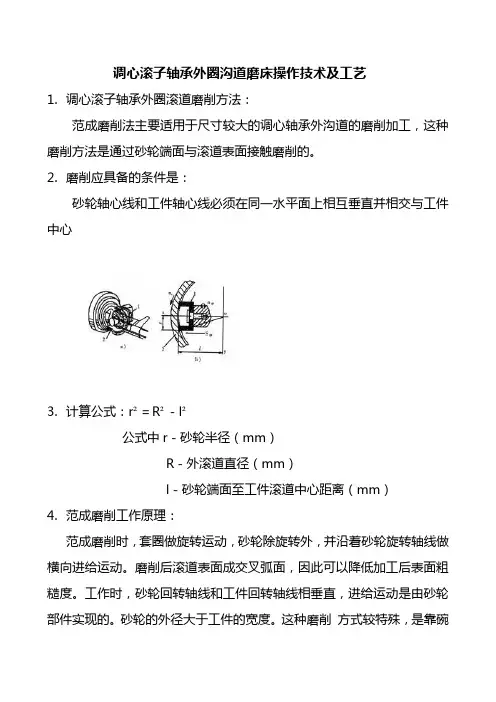

调心滚子轴承外圈沟道磨床操作技术及工艺1.调心滚子轴承外圈滚道磨削方法：范成磨削法主要适用于尺寸较大的调心轴承外沟道的磨削加工，这种磨削方法是通过砂轮端面与滚道表面接触磨削的。

2.磨削应具备的条件是：砂轮轴心线和工件轴心线必须在同一水平面上相互垂直并相交与工件中心3.计算公式：r²＝R²－l²公式中r－砂轮半径（mm）R－外滚道直径（mm）l－砂轮端面至工件滚道中心距离（mm）4.范成磨削工作原理：范成磨削时，套圈做旋转运动，砂轮除旋转外，并沿着砂轮旋转轴线做横向进给运动。

磨削后滚道表面成交叉弧面，因此可以降低加工后表面粗糙度。

工作时，砂轮回转轴线和工件回转轴线相垂直，进给运动是由砂轮部件实现的。

砂轮的外径大于工件的宽度。

这种磨削方式较特殊，是靠碗形砂轮端面斜坡边缘进行磨削的，而且在工件表面通常有两条磨削弧形线。

这两条弧线是由砂轮边缘形成的，他们绕工件轴线回转一周，就形成具有网状表面形貌的球面滚道，因此，这种方法获得良好的表面粗糙度。

由于采用砂轮边缘磨削，应此不需要专门的修正器。

而仅靠工人手工修出端面斜坡即可。

若装上专用修整器，并可得到规则的砂轮表面5.沟道磨床的准备工作：测量工具轴承测量仪，标准件，范规等。

根据磨削工件尺寸大小换用合适碗状砂轮，直径在100～150mm 。

砂轮黑棕色，较软，将砂轮轴座固定在电机座左侧，调节皮带轮皮带紧张程度。

砂轮端面垂直平行机头摆架中轴线。

通转扳动摆架机头角度和磨头修整磁极达到对“三心”的目的。

6．磁极修整.将砂轮缓慢贴近磁极端面，锁定液压，旋动手轮，手动左进，用砂轮轴面打光端面，一般修下1～2mm即可。

然后用磁力表测量端面平行差，再印色油贴检查端面贴合情况7.磨削外圈滚道要求沟位置，椭圆，棱圆度，表面粗糙度圆度符合工艺要求，磨到零位。

沟位置在工件正中新，椭圆在0.01um以内，棱圆度在0.01um 以内，表面粗糙度Ra≤0.0025.圆跳动在0.01um以内。

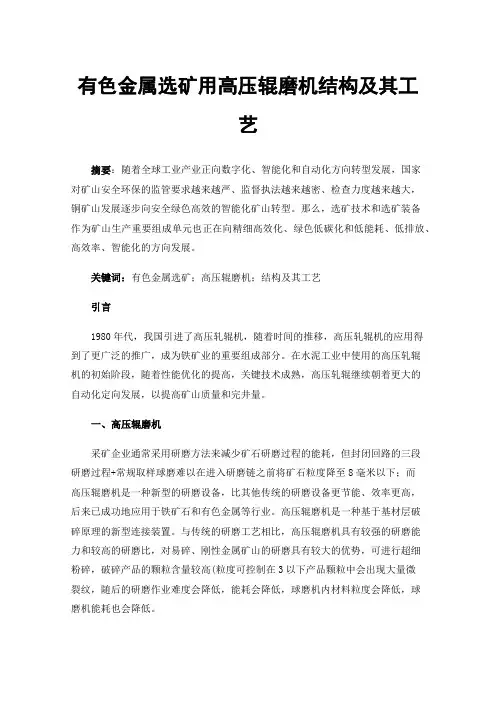

有色金属选矿用高压辊磨机结构及其工艺摘要：随着全球工业产业正向数字化、智能化和自动化方向转型发展，国家对矿山安全环保的监管要求越来越严、监督执法越来越密、检查力度越来越大，铜矿山发展逐步向安全绿色高效的智能化矿山转型。

那么，选矿技术和选矿装备作为矿山生产重要组成单元也正在向精细高效化、绿色低碳化和低能耗、低排放、高效率、智能化的方向发展。

关键词：有色金属选矿；高压辊磨机；结构及其工艺引言1980年代，我国引进了高压轧辊机，随着时间的推移，高压轧辊机的应用得到了更广泛的推广，成为铁矿业的重要组成部分。

在水泥工业中使用的高压轧辊机的初始阶段，随着性能优化的提高，关键技术成熟，高压轧辊继续朝着更大的自动化定向发展，以提高矿山质量和完井量。

一、高压辊磨机采矿企业通常采用研磨方法来减少矿石研磨过程的能耗，但封闭回路的三段研磨过程+常规取样球磨难以在进入研磨链之前将矿石粒度降至8毫米以下；而高压辊磨机是一种新型的研磨设备，比其他传统的研磨设备更节能、效率更高，后来已成功地应用于铁矿石和有色金属等行业。

高压辊磨机是一种基于基材层破碎原理的新型连接装置。

与传统的研磨工艺相比，高压辊磨机具有较强的研磨能力和较高的研磨比，对易碎、刚性金属矿山的研磨具有较大的优势，可进行超细粉碎，破碎产品的颗粒含量较高(粒度可控制在3以下产品颗粒中会出现大量微裂纹，随后的研磨作业难度会降低，能耗会降低，球磨机内材料粒度会降低，球磨机能耗也会降低。

二、矿用高压辊磨机历史的简要概括第一阶段是在20世纪80年代和90年代，在水泥和钻石矿生产领域广泛应用高强度辊磨机，并在使用过程中发展成为两个行业之一。

第二阶段，从1990年代到21世纪初，这些机械被应用于矿物加工行业，创新推动主轴旋转的机械技术被实验性地应用于金矿和铜矿山。

第三阶段是21世纪中期，高压轧机在固体矿物断裂过程中广泛应用。

调查人员进行了实际统计工作，发现截至2009年底，世界各地已有多台高压轧辊机投入工业，由于金属加工领域已有50台机器投入矿物和矿物，用于销毁固体矿物，因此该领域有35台压辊。

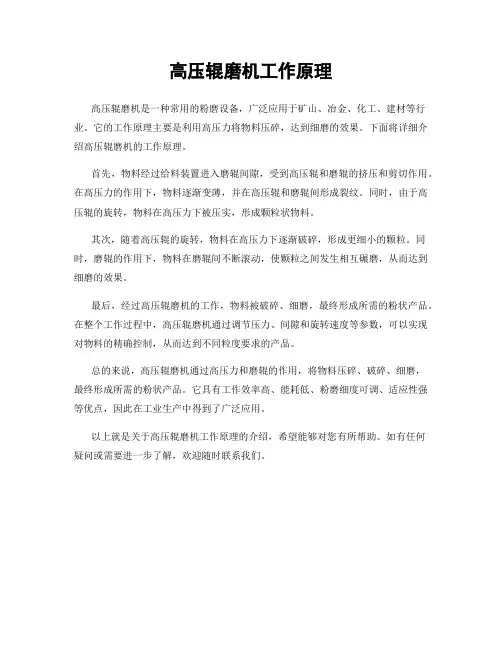

高压辊磨机工作原理
高压辊磨机是一种常用的粉磨设备，广泛应用于矿山、冶金、化工、建材等行业。

它的工作原理主要是利用高压力将物料压碎，达到细磨的效果。

下面将详细介绍高压辊磨机的工作原理。

首先，物料经过给料装置进入磨辊间隙，受到高压辊和磨辊的挤压和剪切作用。

在高压力的作用下，物料逐渐变薄，并在高压辊和磨辊间形成裂纹。

同时，由于高压辊的旋转，物料在高压力下被压实，形成颗粒状物料。

其次，随着高压辊的旋转，物料在高压力下逐渐破碎，形成更细小的颗粒。

同时，磨辊的作用下，物料在磨辊间不断滚动，使颗粒之间发生相互碾磨，从而达到细磨的效果。

最后，经过高压辊磨机的工作，物料被破碎、细磨，最终形成所需的粉状产品。

在整个工作过程中，高压辊磨机通过调节压力、间隙和旋转速度等参数，可以实现对物料的精确控制，从而达到不同粒度要求的产品。

总的来说，高压辊磨机通过高压力和磨辊的作用，将物料压碎、破碎、细磨，
最终形成所需的粉状产品。

它具有工作效率高、能耗低、粉磨细度可调、适应性强等优点，因此在工业生产中得到了广泛应用。

以上就是关于高压辊磨机工作原理的介绍，希望能够对您有所帮助。
