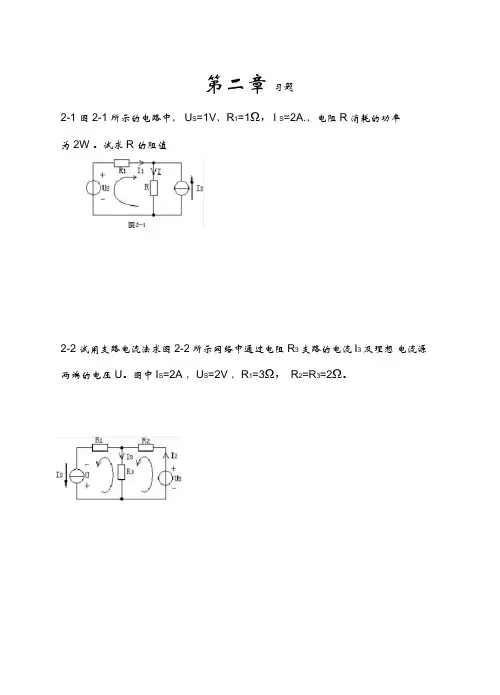

第二章 习题2-1 图 2-1所示的电路中， U S =1V ，R 1=1Ω，I S =2A.，电阻 R 消耗的功率 为 2W 。
试求 R 的阻值2-2 试用支路电流法求图 2-2所示网络中通过电阻 R 3 支路的电流 I 3 及理想 电流源两端的电压 U 。
图中 I S =2A ，U S =2V ，R 1=3Ω， R 2=R 3=2Ω。
2-3 试用叠加原理重解题2-2.2-4 再用戴维宁定理求题2-2 中I32-5 图2-3 所示电路中,已知U S1=6V，R1=2Ω，I S=5A，U S2=5V，R2=1Ω，求电流I2-6 图2-4 所示电路中，U S1=30V ，U S2=10V ，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA。
求开关S 在位置1 和位置2两种情况下，电流I 分别为多少？解：用勳维宁定理(_) S在1位置时，如图(1)由(1) -1,求(To*052 + (1船.10+20 丄・R2十R3 " 2+10(To-dsi -V2= 30- (-US3 + I'R3)-30- (-20 +2.5xlO)=25V由(:1) -2,求RoRo= R?//R2 = 2 Z/10=-yfi由〔1) -3勲维宁等效电路，得1= —=3. 75mAT + 5（二）£在2位卷时■切團12）由（2） -1,得：（利用电源等效变换法）（Jo - USL -V2= 30-（IS-ES3±IS2）R3//R2-30・（Is ■蟹 + 黔）R"/R2•30・（5・务卜乎）10"2由(2) -2、得,Ro= R3 / /K2=2 //10 —QI= 50/3_ = 2 5jnAT + 5+US1（2） S在2位盘1-Oe(is(JoR3//R2 IsI- 1-由（2） -3戴维宁等效电路,R3//R22-7 图2-5 所示电路中，已知U AB=0，试用叠加原理求U S 的值2-8 电路如图2-6 所示，试用叠加原理求电流I2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U 的表达式2-10 电路如图2-8 所示,已知R1=Ω，R2=R3=2Ω，U S=1V，欲使I=0，试用叠加原理确定电流源I S 的值2-11 画出图2-9 所示电路的戴维宁等效电路。

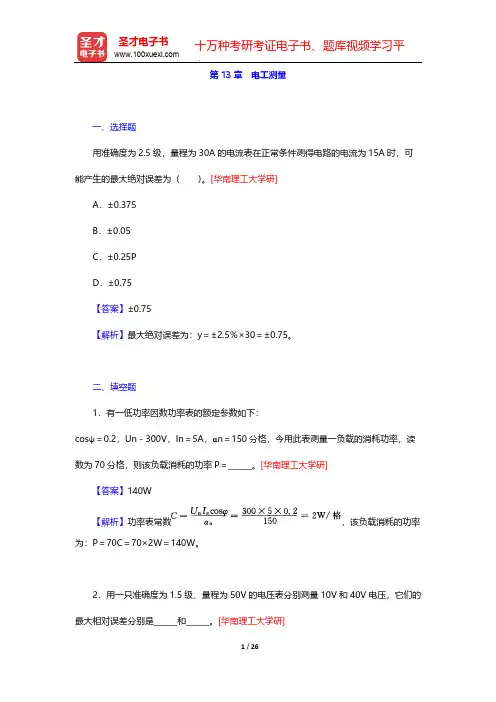

第13章 电工测量一、选择题用准确度为2.5级，量程为30A的电流表在正常条件测得电路的电流为15A时，可能产生的最大绝对误差为（）。
[华南理工大学研]A．±0.375B．±0.05C．±0.25PD．±0.75【答案】±0.75【解析】最大绝对误差为：y＝±2.5％×30＝±0.75。
二、填空题1．有一低功率因数功率表的额定参数如下：cosψ＝0.2，Un－300V，In＝5A，αn＝150分格，今用此表测量一负载的消耗功率，读数为70分格，则该负载消耗的功率P ＝______。
[华南理工大学研]【答案】140W【解析】功率表常数，该负载消耗的功率为：P＝70C＝70×2W＝140W。
2．用一只准确度为1.5级、量程为50V的电压表分别测量10V和40V电压，它们的最大相对误差分别是______和______。
[华南理工大学研]【答案】±7.5%；±1.875%【解析】该电压表的基本误差：，所以在测量10V 的电压时，501.5%0.75V γ=±⨯=±最大相对误差为：，在测量40V 的电压时，最大相对误差为：0.7510%100%7.5%1010γγ±∆=⨯=⨯=±100% 1.875%40γγ∆=⨯=±3．用准确度为2.5级、量程为30A 的电流表在正常条件下测得电路的电流为15A 时，可能产生的最大绝对误差为______。
[华南理工大学研]【答案】±0.75【解析】最大绝对误差为：y ＝±2.5％×30＝±0.75。
4．一磁电式电流表，当无分流器时，表头的满标值电流为5mA ，表头电阻为2012。
今欲使其量程（满标值）为1A ，问分流器的电阻应为______。
[华南理工大学研]【答案】0.1Ω【解析】分流器电阻为：第13章 电工测量A 选择题13.1.1 有一准确度为1.0级的电压表，其最大量程为50V ，如用来测量实际值为霍25V 的电压时，则相对测量误差（ ）A ．±0.5B ．±2％C ．±0.5%【答案】B【解析】电压表的最大基本误差为：m m 1%500.5VU U γ∆=⨯=±⨯=±用该电压表测量25V 电压时，产生的相对测量误差为：250.5100%2%25γ±=⨯=±13.1.2 有一电流表，其最大量程为30A 。
目录第1章电路的基本概念与定律3第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3第1.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.11题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第1.5.12题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10第1.7.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101List of Figures1 习题1.5.1图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 习题1.5.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 习题1.5.8图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 习题1.5.11图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 习题1.5.12图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 习题1.6.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 习题1.7.4图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1021 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

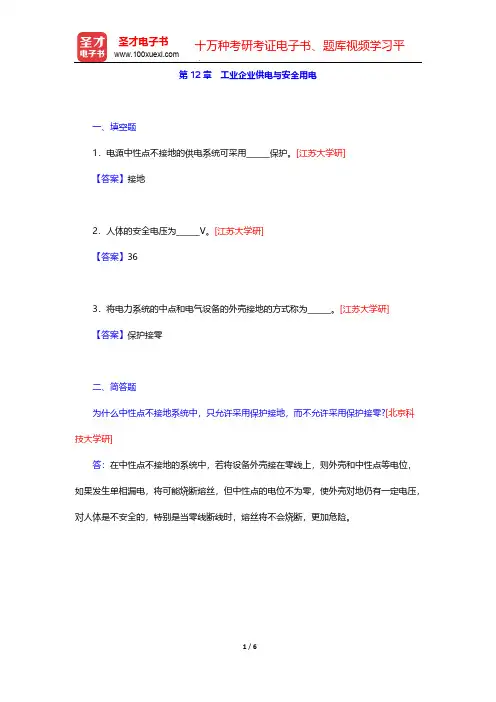

一、填空题1．电源中性点不接地的供电系统可采用______保护。
[江苏大学研]【答案】接地2．人体的安全电压为______V。
[江苏大学研]【答案】363．将电力系统的中点和电气设备的外壳接地的方式称为______。
[江苏大学研]【答案】保护接零二、简答题为什么中性点不接地系统中，只允许采用保护接地，而不允许采用保护接零?[北京科技大学研]答：在中性点不接地的系统中，若将设备外壳接在零线上，则外壳和中性点等电位，如果发生单相漏电，将可能烧断熔丝，但中性点的电位不为零，使外壳对地仍有一定电压，对人体是不安全的，特别是当零线断线时，熔丝将不会烧断，更加危险。
一、练习与思考详解12.1.1 为什么远距离输电要采用高电压?解：由功率定义式：P ＝UI ，P 是发电机输出功率，或称传输功率。
P 一定的条件下，U 提高使I 变小。
导线电阻为R （传输线可看作纯电阻R ）。
由能量守恒定律：P 输出＝P 接收＋P 损耗＝P 接收＋I 2R 。
于是（1）I 越小，接收到的功率损失越小，在同样输电功率下，电压愈高则线路电流愈小，线路的阻抗压降或电压损失也愈小；（2）电流愈小，导线电阻消耗的有功功率愈小；线路电流小，导线截面积也减小，节约导线材料；（3）导线细则同样跨距内导线重量轻，节约输电线路投资。
12.1.2 什么是直流输电?解：直流输电是将三相交流电通过换流站整流变成直流电，然后通过直流线路送往另一个换流站逆变成三相交流电的输电方式。
12.3.1 为什么中性点接地的系统中不采用保护接地？解：因为采用保护接地时，当电气设备的绝缘损坏时，接地电流，式中00I pe U R R ='+U p 为相电压；R 0、R'0分别为保护接地和工作接地的接地电阻。
如果系统电压为380，220V ，R 0＝R'0＝4Ω则接地电流，，为了保证保护装置能可靠的动作，接地电流不应小于继电保护装置22027.5A 44e I ==+动作电流的1.5倍。
思考与习题1-1 1-35图中，已知电流I =-5A ，R =10Ω。
试求电压U ，并标出电压的实际方向。
图1-35 题1-1图解：a)U=-RI=50V b)U=RI=-50V 。
1-2 在1-36图所示电路中，3个元件代表电源或负载。
电压和电流的参考方向如图所示，通过实验测量得知：I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=-90V ，U 3=50V 。
试求(1)各电流的实际方向和各电压的实际极性。
(2)计算各元件的功率，判断哪些元件是电源？哪些元件是负载？ (3)效验整个电路的功率是否平衡。
图1-36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=-U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。
(3)Ｐ发出＝Ｐ吸收，功率平衡。
1-3 图1-37中，方框代表电源或负载。
已知U =220V ，I = -1A ，试问哪些方框是电源，哪些是负载？图1-37 题1-3图a) b)IIa) b) c) d)解：a）P=UI =-220W，为电源；b）P=-UI=220W，为负载；c）P=-UI=220W，为负载；d）P=UI =-220W，为电源。
1-4 图1-38所示电路中，已知A、B段产生功率1500W，其余三段消耗功率分别为1000W、350W、150W，若已知电流I=20A，方向如图所示。
(1)标出各段电路两端电压的极性。
(2)求出电压U AB、U CD、U EF、U GH的值。
(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗？解：(2) U AB=-75V,U CD=50V,U EF=17.5V,U GH=7.5V(3) U AB+U CD+U EF+U GH=0.1-5 有一220V、60W的电灯，接在220V的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
如果每晚用3h，问一个月消耗电能多少？解：I=P/U=0.27A，R= U 2/ P= 807Ω，W= P t=60×10-3 kW×30×3h =5.4度.1-6 把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V 的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？解：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V 的电源上使用，将会使60W的灯泡烧毁。

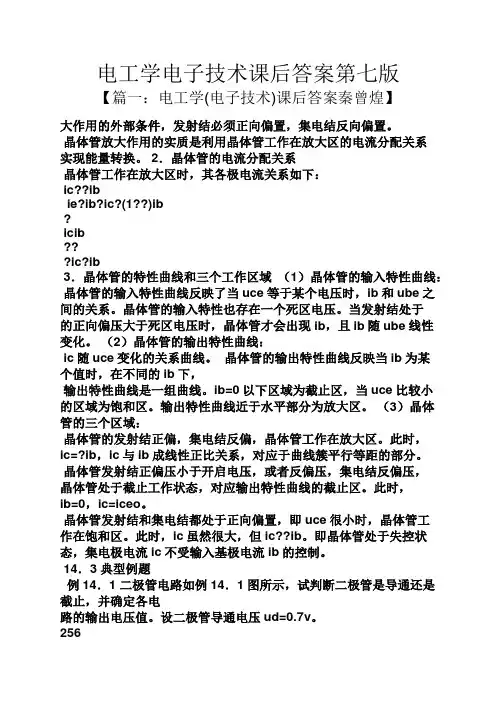

电工学电子技术课后答案第七版【篇一：电工学(电子技术)课后答案秦曾煌】大作用的外部条件，发射结必须正向偏置，集电结反向偏置。
晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。
2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：ic??ibie?ib?ic?(1??)ib?icib???ic?ib3．晶体管的特性曲线和三个工作区域（1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当uce等于某个电压时，ib和ube之间的关系。
晶体管的输入特性也存在一个死区电压。
当发射结处于的正向偏压大于死区电压时，晶体管才会出现ib，且ib随ube线性变化。
（2）晶体管的输出特性曲线：ic随uce变化的关系曲线。
晶体管的输出特性曲线反映当ib为某个值时，在不同的ib下，输出特性曲线是一组曲线。
ib=0以下区域为截止区，当uce比较小的区域为饱和区。
输出特性曲线近于水平部分为放大区。
（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。
此时，ic=?ib，ic与ib成线性正比关系，对应于曲线簇平行等距的部分。
晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。
此时，ib=0，ic=iceo。
晶体管发射结和集电结都处于正向偏置，即uce很小时，晶体管工作在饱和区。
此时，ic虽然很大，但ic??ib。
即晶体管处于失控状态，集电极电流ic不受输入基极电流ib的控制。
14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。
设二极管导通电压ud=0.7v。
25610v(a)(b)d1(c)(d)例14.1图1图（a）电路中的二极管所加正偏压为2v，大于u=0.7v，二极管处于导通状态，解：○d则输出电压u0=ua—ud=2v—0.7v=1.3v。
2图（b）电路中的二极管所加反偏压为-5v,小于u，二极管处于截止状态，电路中电○d流为零，电阻r上的压降为零,则输出电压u0=-5v。

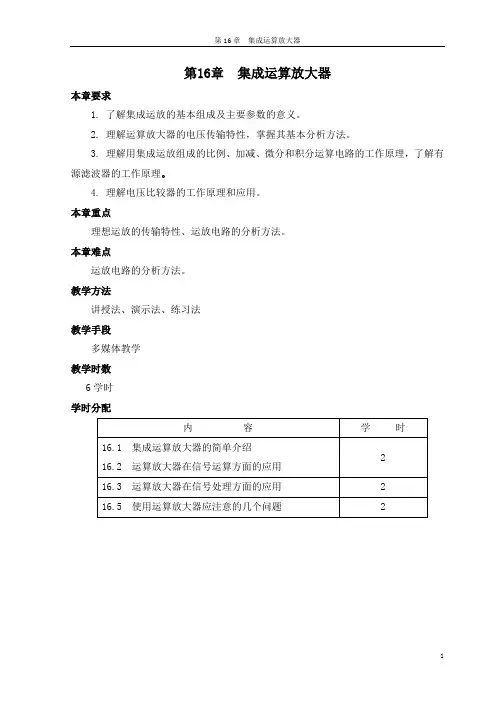

第16章集成运算放大器本章要求1. 了解集成运放的基本组成及主要参数的意义。
2. 理解运算放大器的电压传输特性，掌握其基本分析方法。
3. 理解用集成运放组成的比例、加减、微分和积分运算电路的工作原理，了解有源滤波器的工作原理。
4. 理解电压比较器的工作原理和应用。
本章重点理想运放的传输特性、运放电路的分析方法。
本章难点运放电路的分析方法。
教学方法讲授法、演示法、练习法教学手段多媒体教学教学时数6学时学时分配16.1 集成运算放大器的简单介绍前面讲述的是分立元件以及用分立元件组成的电路。
本章讲述一种发展最早的集成电路－－集成运算放大器。
集成电路的问世标志了电子技术进入微电子学时代。
按功能划分，可分为数字集成电路和模拟集成电路；按集成度划分，可分为小规模、中规模、大规模和超大规模集成电路。
集成运算放大器是一种具有很高放大倍数的多级直接耦合放大电路。
是发展最早、应用最广泛的一种模拟集成电路。
16.1.1 集成运算放大器的特点特点：高增益、高可靠性、低成本、小尺寸 A u o 高: 80dB~140dB 集成运放的符号： r id 高: 105 ~ 1011Ω r o 低: 几十Ω ~ 几百Ω K CMR 高: 70dB~130dB16.1.2 电路的简单说明外形及管脚的作用 2—反相输入端 3--同相输入端 6--输出端 4--正电源端 7--负电源端 1、5--接调零电位器 8--闲置端（NC ）输入级：输入电阻高，能减小零点漂移和抑制干扰信号，都采用带恒流源的差放 。
中间级：要求电压放大倍数高。
常采用带恒流源的共发射极放大电路构成。
输出级：与负载相接，要求输出电阻低，带负载能力强，一般由互补对称电路或射极输出器构成。
16.1.3 主要参数1. 最大输出电压 U OPP能使输出和输入保持不失真关系的最大输出电压。
2. 开环差模电压增益 A u o运放没有接反馈电路时的差模电压放大倍数。
A u o 愈高，所构成的运算电路越稳定，运算精度也越高。
电工学电子技术课后答案第七版电工学电子技术课后答案第七版【篇一：电工学(电子技术)课后答案秦曾煌】大作用的外部条件，发射结必须正向偏置，集电结反向偏置。
晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。
2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：ic??ibie?ib?ic?(1??)ibicibic?ib3．晶体管的特性曲线和三个工作区域（1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当uce等于某个电压时，ib和ube 之间的关系。
晶体管的输入特性也存在一个死区电压。
当发射结处于的正向偏压大于死区电压时，晶体管才会出现ib，且ib随ube线性变化。
（2）晶体管的输出特性曲线：ic随uce变化的关系曲线。
晶体管的输出特性曲线反映当ib为某个值时，在不同的ib下，输出特性曲线是一组曲线。
ib=0以下区域为截止区，当uce比较小的区域为饱和区。
输出特性曲线近于水平部分为放大区。
（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。
此时，ic=?ib，ic与ib成线性正比关系，对应于曲线簇平行等距的部分。
晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。
此时，ib=0，ic=iceo。
晶体管发射结和集电结都处于正向偏置，即uce很小时，晶体管工作在饱和区。
此时，ic虽然很大，但ic??ib。
即晶体管处于失控状态，集电极电流ic不受输入基极电流ib的控制。
14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。
设二极管导通电压ud=0.7v。
25610v(a)(b)d1(c)(d)例14.1图1图（a）电路中的二极管所加正偏压为2v，大于u=0.7v，二极管处于导通状态，解：○d则输出电压u0=ua—ud=2v—0.7v=1.3v。

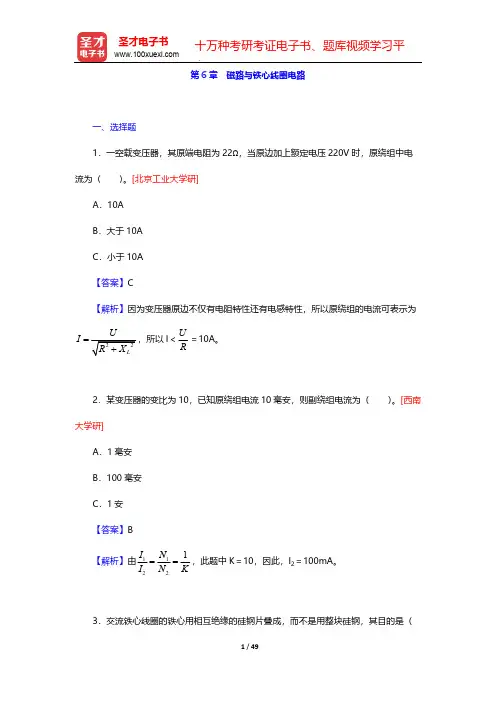

第6章 磁路与铁心线圈电路一、选择题1．一空载变压器，其原端电阻为22Ω，当原边加上额定电压220V时，原绕组中电流为（）。
[北京工业大学研]A．10AB．大于10AC．小于10A【答案】C【解析】因为变压器原边不仅有电阻特性还有电感特性，所以原绕组的电流可表示为I＜＝10A。
I=UR2．某变压器的变比为10，已知原绕组电流10毫安，则副绕组电流为（）。
[西南大学研]A．1毫安B．100毫安C．1安【答案】B【解析】由，此题中K＝10，因此，I2＝100mA。
11221I NI N K==3．交流铁心线圈的铁心用相互绝缘的硅钢片叠成，而不是用整块硅钢，其目的是（）。
[武汉理工大学研]A．增加磁通B．减小磁滞损耗C．减小线圈铜损D．减小涡流损耗解析：采用相互绝缘的硅钢片叠成其目的就是为了减小涡流损耗。
【答案】D4．某单相变压器变比为220V/110V，容量为300V·A，问下列哪种规格的电灯能接在变压器的副边电路中使用。
（）[江苏大学研]A．220V，300WB．36V，60WC．110V，100WD．110V，500W【答案】C【解析】因为是白炽灯，所以变压器所有的容量都提供给有功功率。
B中灯额定电压太低，接上110V的电压会把灯泡烧坏。
D中灯500W，功率太大，超出了变压器的容量。
A中灯接在110V的电压上，功率只有300/4＝75W。
二、填空题1．二次绕组的额定电压与额定电流的乘积称为变压器的______。
[北京科技大学研]【答案】容量【解析】变压器的容量是用视在功率来表示的，S＝UI，因此此空应该填容量。
2．磁性材料的磁性能为______、______和______。
[武汉理工大学研]【答案】磁饱和性；磁滞性；高导磁性3．交流铁心线圈中的损耗分为______，其中______为可变损耗。
[武汉理工大学研]【答案】铁捌和铜损；铜损【解析】铁捌和铜损，其中铜损为可变损耗，它与线圈电流的大小有关系。
电工学（第7版）选择题答案1第一篇：电工学(第7版)选择题答案1电工学（第七版）选择题答案1.5.1(2)1.5.2(3)1.5.3(3)1.5.4(3)1.5.5(2)1.5.6(2)1.5.7(2)1.6.1(2)1.6.2(3)1.7.1(2)1.7.2(3)2.1.1(1)2.1.2(1)2.1.3(3)2.1.4(2)2.1.5(2)2.1.6(2)2.1.7(2)2.3.1(2)2.3.2(2)2.3.3(1)2.3.4(3)2.5.1(2)2.6.1(3)2.6.2(2)2.7.1(3)2.7.2(1)4.1.1(2)4.1.2(2)4.2.2(1)4.2.3(2)4.3.1(1)4.3.2(3)4.3.3(3) 4.4.1(2)4.4.2(3)4.4.3(2)4.4.4(1)4.4.5(3)4.5.1(2)(4)4.5.2(1) 4.5.3(2)4.7.1(3)4.7.2(3)5.2.1(3)5.2.2(3)5.2.3(3)5.2.4(3)5.3.1(3)5.4.1(2)6.1.1(2)6.1.2(1)6.2.1(3)6.2.2(2)6.2.3(1)6.2.4(3)6.2.5(2)6.2.6(2)6.3.1(3) 6.3.2(3)6.4.1(3)7.2.1(3)7.2.2(1)7.2.3(1)7.2.4(2)7.3.1(3)7.3.2(1)7.4.1(2)(1)7.4.2(2)(1) 7.4.3(1)(2)7.4.4(2)(1)7.4.5(1)(2)7.4.6(3)7.4.7(2)7.5.1(3)7.5.2(3)7.5.3(1)7.8.1(3)7.8.2(2)7.8.3(3)10.1.1(3)10.1.2(3)10.2.1(b)10.2.2(2)10.3.1(2)下册14.1.1(3)14.3.1(2)14.3.2(2)14.3.3(2)14.3.4(1)14.4.2(1)14.5.1(2) 14.5.2(2)14.5.3(3)14.5.4(2)14.5.5(1)14.5.6(3)14.5.7(2)15.2.1(2)15.2.2(3)15.2.3(2)15.2.4(2)15.3.1(2)(2)(1) 15.3.2(1)15.3.3(3) 15.4.1(1)15.4.2(1)15.6.1(1)15.7.1(2)15.7.2(2)15.8.1(3)(2)15.9.1(3)16.2.1(3)16.2.2(2)16.2.3(2)16.2.4(3)16.2.5(2)16.3.1(3)16.3.2(2)17.1.1(3)17.1.2(2)17.1.3(3)17.2.2(1)，(2) 17.2.3(2)17.2.4(2)17.2.5(3)17.3.1(1)18.1.1(2)18.1.2(2)18.1.3(2)18.1.4(2)18.2.1(2)18.2.2(1)18.3.1(3)18.3.2(3) 18.3.3(3)20.1.1(1)20.1.2(2)20.2.1(c)20.2.2(2)20.2.3(3)20.5.1(1)20.5.2(3)20.5.3(2) 20.5.4(3)20.5.5(2)20.5.6(3)20.5.7(2)20.6.1(c)20.6.2(3)20.6.3(3) 20.6.4(3)20.6.5(2)20.6.6(b)20.6.7(2)21.1.2(1)21.1.3(2)21.1.4(2)21.1.5(1)21.1.6(3)21.1.7(2)21.3.1(2)21.3.2(3)21.3.3(1)21.3.4(2)21.3.5(1)21.5.1(2)21.5.2(1)第二篇：电工学习题答案..1.5.9在图中,五个元件代表电源和负载。
第二部分课后习题第1章电路的基本概念与基本定律一、练习与思考详解1.3.1在图1-1中，U ab＝－5V，试问a，b两点哪点电位高?图1-1解：U ab＝V a－V b＝－5V，故V b＞V a，所以b点电位高，a点电位低。
1.3.2在图1-2中，U1＝－6V，U2＝4V，试问U ab，等于多少伏?图1-2解：按练1-2图中设定的参考方向计算，U ab＝U1－U2＝－6V－4V＝－10V。
1.3.3U ab是否表示a端的实际电位高于b端的实际电位?解：U ab ＝V a －V b ，所以U ab 只表示a 端电位减去b 端电位。
实际上两点电位哪点高要看U ab ＞0还是U ab ＜0。
（1）若U ab ＞0，则a 端电位高于b 端电位；（2）若U ab ＜0，则b 端电位高于a 端电位。
1.4.12k Ω的电阻中通过2mA 的电流，试问电阻两端的电压是多少?解：已知R ＝2k Ω，I ＝2mA，由欧姆定律可知，电阻两端电压为：U ＝IR ＝（2×10－3×2×103）V＝4V电压方向与电流方向一致。
1.4.2计算图1-3中的两题。
图1-3解：（a）根据欧姆定律36=A=2mA 310ab U I R－－×，I 为负值说明电流实际方向与参考方向相反。
（b）根据欧姆定律及两点之间电压的概念有U ab ＝U ad ＋U ab ＝I 1×5＋I 2×5＝[2×5＋（－1）×5]V＝5VU bc ＝U bd ＋U dc ＝－I 2×5－I 3×5＝[－（－1）×5－（－3）×5]V＝20VU ca ＝U cd ＋U da ＝I 3×5－I 1×5＝[（－3）×5－2×5]V＝－25V。
1.4.3试计算图1-4所示电路在开关S 闭合与断开两种情况下的电压U ab 和U ad 。
电工学_第七版_下册a_秦曾煌_高等教育出版社_课后答案电工学是一门研究电子元器件、电子设备、电路和电磁场等相关知识的学科。
在电工学的学习过程中，应对课后习题进行解答和总结是很重要的一环。
本文将对《电工学_第七版_下册a_秦曾煌_高等教育出版社》的课后答案进行详细解析和讨论。
第一章电工学基础知识1.1 电工学的基本概念和分支学科在电工学中，我们首先需要了解电工学的基本概念和分支学科。
电工学是研究电能的生产、传输、分配和利用的科学。
它包括电磁场、电路和电子器件等分支学科，涉及到电流、电压、电阻、电感、电容等基本概念。
1.2 电路基本定律和分析方法电路基本定律是电工学中的基础，包括欧姆定律、基尔霍夫定律和电路等效原理。
分析电路时，可以应用节点电压法和支路电流法等方法。
1.3 电工学中的信号和系统信号是电工学中的重要概念，可以分为连续时间信号和离散时间信号。
对信号进行系统分析时，可以采用传递函数、频率响应等工具。
第二章电源和电力系统2.1 电源的分类和特性电源是电工学中的重要组成部分，常见的电源有直流电源和交流电源。
电源的特性主要包括电压、电流、功率和效率等指标。
2.2 电力系统的组成和主要设备电力系统由电源、输电线路、配电变压器和用户终端设备等组成。
其中，输电线路承载着电力的传输和分配。
2.3 电力系统的稳定性和短路计算电力系统的稳定性是指系统在受到外界扰动时，恢复到稳定工作状态的能力。
短路计算是评估电力系统中电流短路情况，并确定保护装置参数的重要方法。
第三章电机与传动系统3.1 电机的基本概念和分类电机是将电能转化为机械能的设备，根据工作原理和结构特点，可以分为直流电机和交流电机。
其中，交流电机又可分为异步电机和同步电机。
3.2 电机的性能和特性电机的性能主要包括转速、转矩、效率和功率因数等指标。
电机的特性曲线是描述电机运行状态的重要依据。
3.3 电机控制和传动系统电机控制是控制电机运行状态的过程，可以采用电阻切换、PWM调制等方式。
