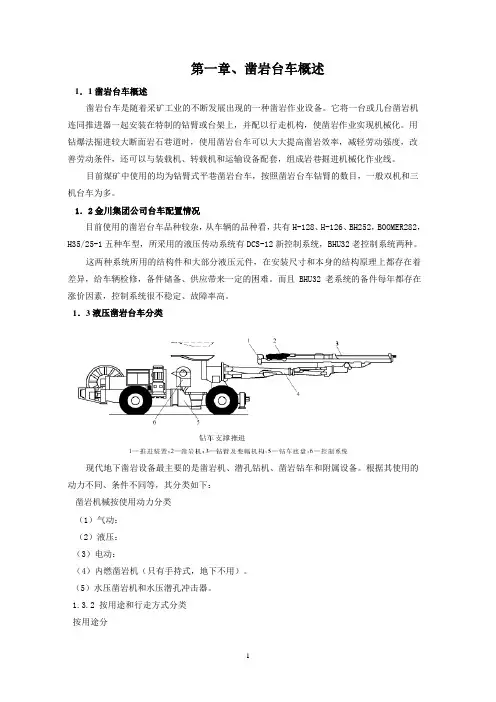

第一章、凿岩台车概述1．1凿岩台车概述凿岩台车是随着采矿工业的不断发展出现的一种凿岩作业设备。
它将一台或几台凿岩机连同推进器一起安装在特制的钻臂或台架上，并配以行走机构，使凿岩作业实现机械化。
用钻爆法掘进较大断面岩石巷道时，使用凿岩台车可以大大提高凿岩效率，减轻劳动强度，改善劳动条件，还可以与装载机、转载机和运输设备配套，组成岩巷掘进机械化作业线。
目前煤矿中使用的均为钻臂式平巷凿岩台车，按照凿岩台车钻臂的数目，一般双机和三机台车为多。
1．2金川集团公司台车配置情况目前使用的凿岩台车品种较杂，从车辆的品种看，共有H-128、H-126、BH252，BOOMER282，H35/25-1五种车型，所采用的液压传动系统有DCS-12新控制系统，BHU32老控制系统两种。
这两种系统所用的结构件和大部分液压元件，在安装尺寸和本身的结构原理上都存在着差异，给车辆检修，备件储备、供应带来一定的困难。
而且BHU32老系统的备件每年都存在涨价因素，控制系统很不稳定、故障率高。
1．3液压凿岩台车分类现代地下凿岩设备最主要的是凿岩机、潜孔钻机、凿岩钻车和附属设备。
根据其使用的动力不同、条件不同等，其分类如下：凿岩机械按使用动力分类（1）气动：（2）液压：（3）电动：（4）内燃凿岩机（只有手持式，地下不用）。
（5）水压凿岩机和水压潜孔冲击器。
1.3.2 按用途和行走方式分类按用途分1掘进凿岩钻车2采矿凿岩钻车按行走方式分1轨轮式钻车2履带式钻车3轮胎式钻车1．4 掘进钻车：掘进钻车主要用于地下矿山巷道、铁路与公路隧道、水工涵洞等地下掘进工程，也可用于钻凿锚杆孔、充填法或房柱法采矿的炮孔，它适用于巷道断面为3.2 ～150m2的场合。
8．4．1 掘进钻车的组成：掘进钻车因为生产条件与要求的不同，所以品种规格繁多，但基本部件已成系列，通用性较强，基本部件如下图所示，包括推进器、钻臂、操作台、动力系统（压气、电、水、液压）和行走底盘。

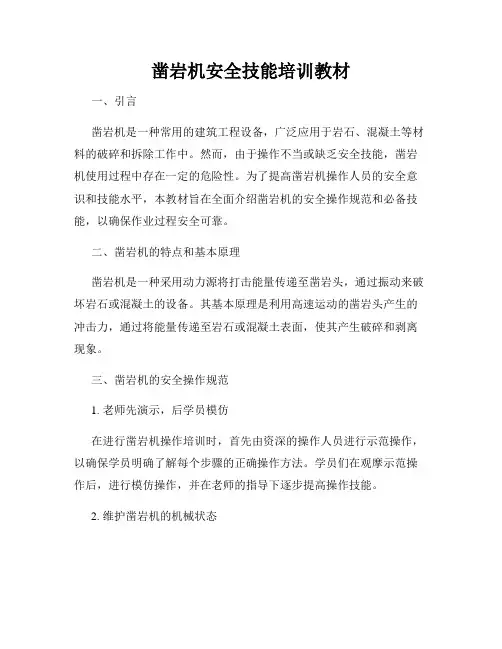

凿岩机安全技能培训教材一、引言凿岩机是一种常用的建筑工程设备，广泛应用于岩石、混凝土等材料的破碎和拆除工作中。
然而，由于操作不当或缺乏安全技能，凿岩机使用过程中存在一定的危险性。
为了提高凿岩机操作人员的安全意识和技能水平，本教材旨在全面介绍凿岩机的安全操作规范和必备技能，以确保作业过程安全可靠。
二、凿岩机的特点和基本原理凿岩机是一种采用动力源将打击能量传递至凿岩头，通过振动来破坏岩石或混凝土的设备。
其基本原理是利用高速运动的凿岩头产生的冲击力，通过将能量传递至岩石或混凝土表面，使其产生破碎和剥离现象。
三、凿岩机的安全操作规范1. 老师先演示，后学员模仿在进行凿岩机操作培训时，首先由资深的操作人员进行示范操作，以确保学员明确了解每个步骤的正确操作方法。
学员们在观摩示范操作后，进行模仿操作，并在老师的指导下逐步提高操作技能。
2. 维护凿岩机的机械状态在操作凿岩机之前，务必确认设备的机械状态良好。
例如，检查电源是否接通并正常运行，检查凿岩头、锤柄等部件是否牢固，以及润滑油是否充足等。
只有确保设备状态良好，才能保证操作安全性。
3. 使用适当的个人防护装备在进行凿岩机操作时，需要穿戴适当的个人防护装备，以保护自己的安全。
包括安全帽、安全眼镜、耳塞、防护手套和防滑鞋等。
这些个人防护装备能够有效减少操作过程中可能造成的伤害。
4. 规范操作步骤在操作凿岩机时，需要按照规范的操作步骤进行操作。
首先，将凿岩头对准要破碎或拆除的目标物，并保持一定的角度和位置。
然后，逐渐施加压力，开始进行凿岩操作。
在操作过程中，要保持稳定的姿势，注意力集中，避免疲劳和转移注意力。
5. 控制操作时间和频率凿岩机的高频率冲击会产生较大的噪音和震动，可能对人体造成伤害。
因此，在进行凿岩操作时，需要注意控制操作时间和频率，合理安排休息时间，以减少对操作人员的影响。
四、凿岩机操作技巧1. 凿岩头选择技巧凿岩头的选择应根据需要破碎或拆除的目标物的硬度和类型进行。
第一章凿岩机的分类凿岩机是用来直接开采石料的工具。
它在岩层上钻凿出炮眼，以便放入炸药去炸开岩石，从而完成开采石料或其它石方工程。
此外，凿岩机也可改作破坏器，用来破碎混凝土之类的坚硬层。
凿岩机按其动力来源可分为风动凿岩机、内燃凿岩机（如图所示）、电动凿岩机（如图所示）和液压凿岩机等四类。
风动凿岩机主要有气缸——活塞组件、配气装置、钢钎回转机构、操纵阀及冲洗—吹风机构等组成。
风动凿岩机在操作时有用人手扶持的，称为手持式凿岩机；有利于气动支腿的，称为气腿式凿岩机（如图所示）；有利用气动柱架导轨的，称为柱架导轨式凿岩机；也有在一台车架上装有一至数只凿岩机的，称为凿岩台车手持式凿岩机要有很大的力气扶持，剧烈的振动直接传于人身，使人很容易疲劳，影响健康，目前属于淘汰产品。
气腿式凿岩机是由一气腿代替人力顶着凿岩机工作，从而大大减轻工人的劳动强度。
内燃凿岩机的主要优点是携带方便。
柱架导轨式凿岩机在导轨上行走，钻凿范围有一定限制。
凿岩台车有履带式、轮胎式和轨道式，它们都有专门设计的专用地盘，上面安装一至数只凿岩机，从不同的方向和角度同时进行钻凿工作，大多用在采矿的坑道内和隧道内。
液压凿岩机是近几年来出现的一种新型凿岩机，基本可以分为二种类型：一种是小型手持式，其冲击能量较小，主要是用来代替传统的风镐，大多数与小型挖掘——装载机、液压工程车等配套使用；另一种是大型机载式，这类液压凿岩机大多是以液压挖掘机的反铲作业装置为基础，将反铲斗换装成凿岩机进行工作，由挖掘机驾驶员在驾驶室内进行操作。
此类凿岩机的能量较大，一般在1~6kN·m范围内。
（如图所示）。
凿岩机械产品类组划分表类组产品名称凿岩机械（1）凿岩机1）凿岩机2）内燃凿岩机3）液压凿岩机4）电动凿岩机（2）钻车5）露天钻车6）掘进钻车7）采矿钻车（3）钻机8）潜孔钻机（车）9）潜孔冲击器10）回转钻机（4）凿岩辅助设备11）气腿12）水腿13）油腿第二章凿岩机工作原理第一节工作原理风动凿岩机是利用配气阀来改变压缩空气进入气缸的方向，从而使缸内活塞往复运动冲击钢钎凿击碎石的。
