淤地坝设计

1基本情况1.1坝址位置：***淤地坝位于罕台川合同沟小流域，在已建老陈沟骨干坝上游沟道内，行政区划属***耳字壕镇万胜龙村，坝址以上流域面积1.5km2。

1.2建坝的目的、意义、作用，***淤地坝主要作用是：拦蓄洪水、泥沙，保证下游老陈沟骨干坝坝地的生产，同时淤澄上游土地，抬高侵蚀基准面。

1.3坝址、地质、地形情况：坝址处沟底宽66m，沟底比降3.0%，沟岸较陡，沟坡覆盖第四系风积黄土状砂壤土，厚度在0.1-1.0m。

沟底覆盖层为第四系风洪积沙壤土，厚度一般1.5～2.0m,•其下大部分为白垩系、侏罗系黄绿或紫红泥质长石砂岩、砾岩，厚度较大，岩性结构松散。

上游支毛沟多呈“∨”形，处于发育阶段，沟头前进，沟岸扩张，其余沟坡为砂壤土，也有部分沙土。

1.4水文气象：合同沟流域属大陆性气候，其特点是干旱少雨多风沙，蒸发量大，无霜期短，据树林召气象站资料显示，多年平均气温6.1℃，蒸发量2157mm，冬春多风沙，风沙期70天以上，一般为北风和西北风，•风力多在5-8级，冻结期一般开始于11月上旬，解冻一般在3月下旬，•冰冻期130天，冻结深度1.0-1.4m，多年平均降雨量310.3mm，枯水年141.9mm，丰水年486.1mm，降水时空分部极不均匀，大部分集中在七、八、九三个月，由于雨期短,多暴雨，致使洪峰流量大而历时短。

1.5工程规模及设计标准：坝址以上流域面积1.5km2，根据GB/T16453.3-1996淤地坝设计洪水年限与淤积年限之规定，该工程属中型淤地坝。

防洪设计标准30年一遇设计，50年一遇校核。

设计淤积年限10年。

工程由拦河土坝与泄水洞二大件组成。

1.6工程主要技术经济指标1.6.1集水面积1.5km2。

1.6.2土坝：拦泥坝高5.74m,滞洪坝高2.8m,安全超高1.0m,坝顶宽3.0m，考虑推土机的爬坝能力，上下游坝坡均取为1:3.0。

1.6.3库容:总库容21.23万m3,防洪库容11.34万m3,淤积库容9.89万m3。

可编辑修改精选全文完整版一、已知基本资料1.流域沟道坝址地形图一张（1/1000）；2.坝址以上集水面积5km2;3.经勘测计算，求得坝高H与库容V、淤地面积A的关系见图；4.流域年侵蚀模数K=10000t/km2,20年一遇设计洪水流量Q20=105m3/s，洪水总量W洪＝10万m3，200年一遇设计洪水流量Q200=180m3/s，洪水总量W洪＝17万m3；5.沟道无常流水；6.坝址附近有充足的筑坝土料，土壤内摩擦角φ＝20°，内聚力c=0.8t/m27.放水洞设计流量Q=0.5m3/s二、设计任务、要求1.掌握中小型淤地坝设计方法、步骤；2.在1/1000地形图上进行枢纽布置；3.拟定淤地坝断面形状及尺寸；4.进行坝坡稳定分析计算(k=1.25)；5.设计溢洪道及放水建筑物(卧管放水孔水深可取台阶高度)；6.绘制设计图；7.编写设计计算说明书。

三、设计步骤1.淤地坝坝型选择因为坝址附近有充足的筑坝土料，所以选择土坝；淤地坝对防渗性的要求小于水库的要求，沟道无常流水，故可采用施工方便的均质土坝。

坝址附近没有充足的水资源，故选用碾压坝。

2.坝址选择在流域沟道坝址地形图中有两个轴线位置可以选择，其中轴线二处沟谷狭窄，上游地形开阔平坦，并处于口小肚大的葫芦口地形处，在轴线二处筑坝工程量小、库容大、淤地面积大。

因此，选中在轴线二处筑坝。

3.拟定淤地坝断面形状及尺寸 （1）坝高H=H 拦+H 滞+⊿H拦泥库容和拦泥坝高的确定根据公式，代入坝库排沙比n s =0，淤积年限T=5，γs =1.3，流域年平均侵蚀模数K 和流域面积F 由已知条件给出，计算得拦泥库容V 拦=19.23*104m³ 查H —V 关系曲线得，拦泥坝高H 拦=810.5-797.9=12.6mss r Tn KF V )1(-=拦滞洪库容和滞洪坝高的确定采用试算法，拟定多个H滞，由计划淹没水深假设H滞，再由H-V曲线求得V滞，按公式Q泄=Q洪（1－V滞/W洪），求出Q泄，按堰流公式Q泄=MBH3/2求溢洪道宽度B，得出多组数据经过多次假设计算，对工程作经济、技术比较，确定h滞为2.3米时合适，该h滞所对应的B、Q泄，V滞即为调洪计算所求。

淤地坝设计设计水土保持工程学淤地坝设计目录第一章概况第一节基本资料第二节淤地坝的组成和作用一、淤地坝的组成二、淤地坝的作用第二章淤地坝坝体设计第一节淤地坝总体设计一、淤地坝组成方案选择二、淤地坝类型选择三、坝址选择第二节土坝坝体设计一、坝高及库容确定（一）、拦泥库容及拦泥坝高的确定（二）、滞洪库容及滞洪坝高的确定1、先用20年一遇洪水进行设计2、按工程安全防洪标准确定溢洪道尺寸进行校核3、安全加高Ah的确定二、土坝断面结构构造及尺寸（一）、坝顶宽度（二）、坝坡马道（三）、坝边坡（四）、坝坡保护（五）、坝体排水（六）、坝基和岸坡处理第三节土坝的稳定计算第三章土坝溢洪道设计第一节位置选择和布置形式一、位置选择二、布置形式第二节水力计算一、溢流堰尺寸计算二、陡坡段尺寸计算（一）、计算临界水深hk（二）、计算临界底坡i k（三）、计算陡坡长度Lo（四）、计算正常水深ho（五）、计算水面曲线（六）、陡坡终点水深h«和末端流速V水土保持工程学淤地坝设计（七）、陡坡边墙高度H确定三、出口段尺寸计算（一）、消力池深度S计算1、求跃后水深h"2、求尾渠正常水深ht3、消力池深度（二）、消力池长度计算第四章溢洪道结构设计第一节进口段设计一、引水渠设计二、渐变段设计三、溢流堰设计第二节陡坡段设计第三节出口段设计第五章土坝放水建筑物设计第一节放水工程组成及作用一、放水工程组成二、放水工程作用第二节工程布设第三节水力计算一、卧管水力计算（一）、进水孔尺寸计算（二）、卧管涵洞断面尺寸计算二、消力池水力计算第四节工程结构设计一、卧管结构设计二、输水涵洞结构设计水土保持工程学淤地坝设计第一章概况第一节基本资料1.坝址以上集水面积5km2；2.经勘测计算，求得坝高H与库容V、淤地面积A的关系见图；3.流域年侵蚀模数K=10000t/ km2,20年一遇设计洪水流量Q沪105 m3 /s,洪水总量W 洪=10万m3,200年一遇设计洪水流量Q200=180 m3 /s,洪水总量W洪=17 万長4 .沟道无常流水；5•坝址附近有充足的筑坝土料，土壤内摩擦角4>=20° ,内聚力c=0. 8t/ m2；6.放水洞设计流量0=0. 5 m3 /s o第二节淤地坝的组成和作用一、淤地坝的组成淤地坝工程一般由三大件组成，即大坝、溢洪道，放水洞。

淤地坝工程建设方案一、实施背景随着经济的快速发展和城市化进程的加快，水资源的需求不断增加，同时水资源的供给也受到了一定程度的限制。

为了解决水资源短缺问题，淤地坝工程被提出并广泛应用。

淤地坝工程是一种利用水流中的悬浮物质沉积形成的人工坝体，通过拦截水流中的悬浮物质，增加水库的蓄水量和水质，提高水资源的利用效率。

二、工作原理淤地坝工程的工作原理是通过设置人工坝体，拦截水流中的悬浮物质，使其沉积在坝体上，从而实现水库的蓄水和水质改善。

淤地坝工程通常由淤地坝本体、引水设施、坝体排水设施和坝体维护设施等组成。

在水流通过淤地坝时，水流中的悬浮物质会因为坝体的阻挡而沉积在坝体上，同时水流会通过坝体的过滤作用，净化水质。

三、实施计划步骤1. 前期准备：确定淤地坝工程的实施范围、目标和计划，并进行可行性研究和工程设计。

2. 建设阶段：按照设计方案进行淤地坝工程的建设，包括建设坝体、引水设施、排水设施和维护设施等。

3. 运行阶段：启动淤地坝工程，监测和维护坝体的运行状态，定期清理和处理沉积物。

四、适用范围淤地坝工程适用于河流、湖泊、水库等水体中的悬浮物质较多的地区，特别是在水资源短缺和水质污染问题比较突出的地区。

五、创新要点1. 优化设计：通过充分了解水流特性和悬浮物质的性质，合理设计淤地坝的形状、尺寸和材料，以提高淤地坝的拦截效果和运行稳定性。

2. 引入新技术：结合先进的水处理技术，如沉淀、过滤和吸附等，提高淤地坝的水质改善效果。

3. 多功能利用：在淤地坝工程中加入适当的生态修复和景观设计，增加淤地坝的生态功能和社会效益。

六、预期效果1. 增加水库的蓄水量：通过淤地坝工程，有效拦截水流中的悬浮物质，增加水库的有效容积，提高水库的蓄水能力。

2. 改善水质：淤地坝工程能够过滤水流中的悬浮物质和污染物，提高水库的水质，保证供水的安全和可靠性。

3. 提高水资源利用效率：通过淤地坝工程，减少水流中的浪费和损失，提高水资源的利用效率。

淤地坝设计说明书目录设计说明 (2)一、淤地坝设计 (3)坝址选择 (3)枢纽工程布置 (3)坝高、库容及淤地面积的确定 (4)调洪计算 (5)注意事项 (6)二、土坝设计 (9)坝型选择 (9)筑坝土料选择 (9)土坝断面结构及尺寸拟定 (10)土坝稳定分析计算 (15)注意事项 (17)三、溢洪道设计 (21)位置选择 (21)布置形式 (22)水力计算 (23)溢洪道结构设计 (26)注意事项 (36)四、放水工程设计 (42)工程布设 (42)水力计算 (43)工程结构设计 (45)注意事项 (49)设计说明本次设计依据规范如下：《水土保持综合治理技术规范——沟壑治理技术》（GB16453.3-2008-T）《中华人民共和国行业标准溢洪道设计规范》（SL253-2000）《中华人民共和国水利行业标准水土保持治沟骨干工程技术规范》（SL289-2003）2《碾压式土石坝设计规范》（SL274-2001）依据课本，参考实习所见水库，设计此大坝。

因初次设计，工地上对设计说明书有何具体要求，说明书的格式到底怎样，都不清楚，因此，本次说明书前部分主要是摘录规范当中的文字，后半部分则是自己设计大坝部分。

设计者：水保103班巩东东学号：2010011542日期：2013年5月29日星期三一、淤地坝设计坝址选择大、中型淤地坝，集水面积和洪水量较大，大部分时间沟中有常流水的，一般应有土坝、溢洪道、泄水洞“三大件”；对淤积进度较缓、蓄水时间较长的则应增设反滤体。

坝型一般采用均质土坝。

若坝址处下部是窄而深的基岩沟床，可采取先修重力浆砌石坝或堆石坝，坝高与基岩沟床齐平，等基岩沟床淤平后（一般只需一年），在其上正式修均质土坝。

枢纽工程布置在地形图上，确定坝轴线二作为大坝选址，在右岸建溢洪道，左岸建放水工程。

详见附图。

3坝高、库容及淤地面积的确定首先，我们从坝高-库容、坝高-淤地面积关系曲线，结合下面公式：式中：V拦为拦泥库容（m3）；F为淤地坝控制的流域面积（km2）；K为流域年平均侵蚀模数（t/(km2·年)）；n s为坝库排沙比；T为设计淤积年限（年）；γs为淤积泥沙的干容重（t/m3）。

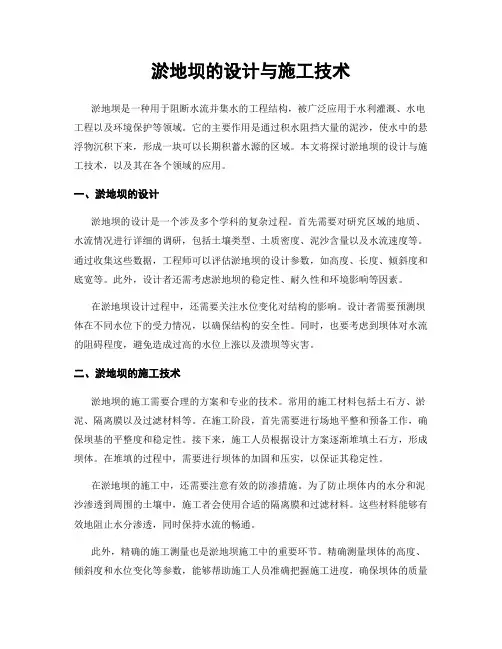

淤地坝的设计与施工技术淤地坝是一种用于阻断水流并集水的工程结构，被广泛应用于水利灌溉、水电工程以及环境保护等领域。

它的主要作用是通过积水阻挡大量的泥沙，使水中的悬浮物沉积下来，形成一块可以长期积蓄水源的区域。

本文将探讨淤地坝的设计与施工技术，以及其在各个领域的应用。

一、淤地坝的设计淤地坝的设计是一个涉及多个学科的复杂过程。

首先需要对研究区域的地质、水流情况进行详细的调研，包括土壤类型、土质密度、泥沙含量以及水流速度等。

通过收集这些数据，工程师可以评估淤地坝的设计参数，如高度、长度、倾斜度和底宽等。

此外，设计者还需考虑淤地坝的稳定性、耐久性和环境影响等因素。

在淤地坝设计过程中，还需要关注水位变化对结构的影响。

设计者需要预测坝体在不同水位下的受力情况，以确保结构的安全性。

同时，也要考虑到坝体对水流的阻碍程度，避免造成过高的水位上涨以及溃坝等灾害。

二、淤地坝的施工技术淤地坝的施工需要合理的方案和专业的技术。

常用的施工材料包括土石方、淤泥、隔离膜以及过滤材料等。

在施工阶段，首先需要进行场地平整和预备工作，确保坝基的平整度和稳定性。

接下来，施工人员根据设计方案逐渐堆填土石方，形成坝体。

在堆填的过程中，需要进行坝体的加固和压实，以保证其稳定性。

在淤地坝的施工中，还需要注意有效的防渗措施。

为了防止坝体内的水分和泥沙渗透到周围的土壤中，施工者会使用合适的隔离膜和过滤材料。

这些材料能够有效地阻止水分渗透，同时保持水流的畅通。

此外，精确的施工测量也是淤地坝施工中的重要环节。

精确测量坝体的高度、倾斜度和水位变化等参数，能够帮助施工人员准确把握施工进度，确保坝体的质量与稳定。

现代技术的应用，如激光测距仪和GPS定位系统，使施工测量变得更加准确和高效。

三、淤地坝的应用淤地坝在水利灌溉、水电工程以及环境保护等领域有着广泛的应用。

在水利灌溉中，淤地坝可以积蓄大量的水源，以供农业用水。

它通过阻断河道中的泥沙，能够减少灌溉渠道的沉淤，提高水利效率。

淤地坝设计实施方案一、引言淤地坝是一种利用淤积作用形成的水利工程，通常用于河道治理、水库防洪等领域。

淤地坝的设计实施方案对于工程的成功实施至关重要。

本文将围绕淤地坝设计实施方案展开讨论，从设计原则、实施步骤、关键技术等方面进行分析和阐述。

二、设计原则1. 充分考虑地质条件：在进行淤地坝设计时，需要充分考虑工程所在地的地质条件，包括土壤类型、地下水情况等，以确保淤地坝的稳定性和安全性。

2. 合理确定淤积位置：根据河道或水库的实际情况，合理确定淤积位置，避免对河道水流和生态环境造成不利影响。

3. 考虑工程成本和效益：在设计淤地坝时，需要综合考虑工程的成本和效益，确保在保证工程质量的前提下，尽可能降低投资成本。

三、实施步骤1. 勘察设计：进行淤地坝工程前，需要进行详细的勘察设计工作，包括地质勘察、水文勘察等，为后续工程实施提供可靠的数据支撑。

2. 施工准备：确定施工方案，准备施工所需的设备和材料，制定施工计划和安全措施。

3. 淤积施工：按照设计要求进行淤积施工，包括淤积材料的选择、输送和堆积，确保淤地坝的稳定性和密实性。

4. 工程验收：淤地坝工程完成后，进行工程验收，检查工程质量和安全情况，确保工程符合设计要求。

四、关键技术1. 淤积材料选择：根据工程实际情况，选择适宜的淤积材料，包括砂砾、泥浆等，确保淤地坝的稳定性和密实性。

2. 淤积工艺控制：控制淤积工艺，包括淤积速度、淤积层数等，确保淤地坝的均匀性和稳定性。

3. 地质监测和预警：在淤地坝施工过程中，进行地质监测和预警工作，及时发现地质灾害隐患，采取相应措施，确保工程安全。

五、总结淤地坝设计实施方案的制定和执行对于工程的成功实施至关重要。

设计方案应充分考虑地质条件，合理确定淤积位置，兼顾工程成本和效益。

实施步骤包括勘察设计、施工准备、淤积施工和工程验收。

关键技术包括淤积材料选择、淤积工艺控制和地质监测预警。

只有严格按照设计方案和实施步骤进行工作，并充分考虑关键技术，才能确保淤地坝工程的顺利实施和良好效果。

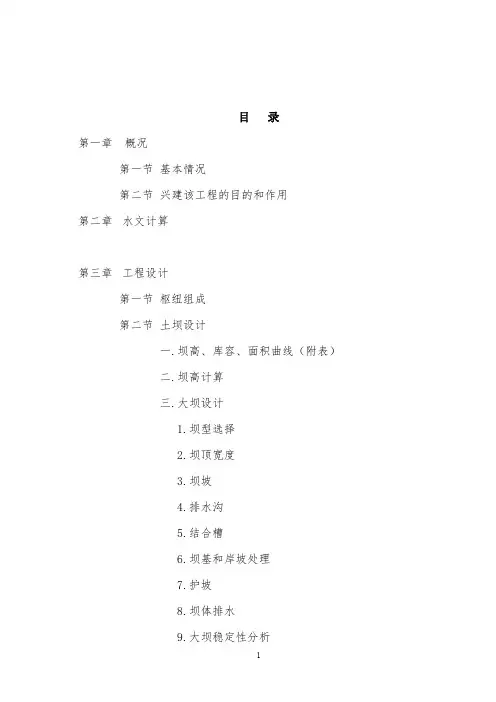

目录第一章概况第一节基本情况第二节兴建该工程的目的和作用第二章水文计算第三章工程设计第一节枢纽组成第二节土坝设计一.坝高、库容、面积曲线（附表）二.坝高计算三.大坝设计1.坝型选择2.坝顶宽度3.坝坡4.排水沟5.结合槽6.坝基和岸坡处理7.护坡8.坝体排水9.大坝稳定性分析第三节淤地坝溢洪道设计一.位置选择二.布置形式三.水利计算1.溢流堰尺寸计算2.陡坡段尺寸计算2.1计算临界水深2.2计算临界底坡2.3按陡坡计算用试算法计算正常水深 2.4计算陡坡长度2.5计算水面曲线2.6确定陡坡侧墙高度3.出口段尺寸计算4.陡坡段和出口段的厚度计算第四节放水建筑物设计一.卧管设计1.放水孔孔径的计算2.卧管结构尺寸的确定3.卧管末端消力池断面尺寸确定3.1判断是否需要设消力池3.2消力池断面尺寸确定4.消力池结构尺寸确定二.盖板厚度计算三.涵洞设计1.涵洞内水深计算2.涵洞断面尺寸确定3.涵洞结构尺寸确定四.涵洞出口消能段设计1.明渠段水力计算2.涵洞出口明渠段结构尺寸确定3.明渠末端消力池设计3.1判断是否需要设消力池3.2消力池断面尺寸计算3.3消力池结构尺寸确定第一章概况第一节基本情况1.坝址以上集水面积5km2;2.经勘测计算，求得坝高H与库容V、淤地面积A的关系见图；3.流域年侵蚀模数K=10000t/ km2,20年一遇设计洪水流量Q20=105 m3 /s，洪水总量W洪＝10万m3,200年一遇设计洪水流量Q200=180 m3 /s，洪水总量W洪＝17万m3；4.沟道无常流水；5.坝址附近有充足的筑坝土料，土壤内摩擦角φ＝20°，内聚力c=0.8t/ m2 ;6.放水洞设计流量Q=0.5 m3 /s 。

第二节兴建该工程的目的和作用兴建该坝的主要目的是拦蓄泥沙，防止水土流失，抬高侵蚀基准点，提高坝系整体的防洪能力，改善当地生态环境，拦泥淤地。

该坝建成10年后，拦蓄泥沙约39万m3，可新增坝地104亩，治理有显著的促进作用。

淤地坝设计说明书目录设计说明2一、淤地坝设计2坝址选择2枢纽工程布置2坝高、库容及淤地面积的确定3调洪计算3注意事项4二、土坝设计5坝型选择5筑坝土料选择5土坝断面结构及尺寸拟定6土坝稳定分析计算9注意事项10三、溢洪道设计12位置选择12布置形式13水力计算13溢洪道结构设计15注意事项20四、放水工程设计24工程布设24水力计算25工程结构设计25注意事项28设计说明本次设计依据规范如下：《水土保持综合治理技术规范——沟壑治理技术》（GB16453.3-2008-T）《中华人民共和国行业标准溢洪道设计规范》（SL253-2000）《中华人民共和国水利行业标准水土保持治沟骨干工程技术规范》（SL289-2003）《碾压式土石坝设计规范》（SL274-2001）依据课本，参考实习所见水库，设计此大坝。

因初次设计，工地上对设计说明书有何具体要求，说明书的格式到底怎样，都不清楚，因此，本次说明书前部分主要是摘录规范当中的文字，后半部分则是自己设计大坝部分。

设计者：水保103班巩东东学号：2010011542日期：2013年5月29日星期三一、淤地坝设计坝址选择大、中型淤地坝，集水面积和洪水量较大，大部分时间沟中有常流水的，一般应有土坝、溢洪道、泄水洞“三大件”；对淤积进度较缓、蓄水时间较长的则应增设反滤体。

坝型一般采用均质土坝。

若坝址处下部是窄而深的基岩沟床，可采取先修重力浆砌石坝或堆石坝，坝高与基岩沟床齐平，等基岩沟床淤平后（一般只需一年），在其上正式修均质土坝。

枢纽工程布置在地形图上，确定坝轴线二作为大坝选址，在右岸建溢洪道，左岸建放水工程。

详见附图。

坝高、库容及淤地面积的确定首先，我们从坝高-库容、坝高-淤地面积关系曲线，结合下面公式：式中：V拦为拦泥库容（m3）；F为淤地坝控制的流域面积（km2）；K为流域年平均侵蚀模数（t/(km2·年)）；n s为坝库排沙比；T为设计淤积年限（年）；γs为淤积泥沙的干容重（t/m3）。

生态治理项目中淤地坝的设计模式参考该坝分布南山村8条支沟内，控制流域面积为0.66km2。

沟道平均比降为5%，地貌类型为黄土残垣沟壑区，两岸沟深坡陡，水土流失较严重。

大部分梁峁为黄土覆盖，沟道多为红粘土，多年平均侵蚀模数为8000m3/ km2?年，多年平均降雨量536.9mm，多集中在七、八、九三个月内，占全年降雨量的70%以上，年平均气温10.8℃，无霜期为213天。

根据晋Q834-85《淤地坝工程技术规范》（以下简称规范）提供的公式及数表，按10年一遇的洪峰、洪量设计，30年校核，泥沙来量按多年平均值考虑，淤积年限为5年。

根据实测需要建设淤地坝12座。

项目区下游无居民居住，故该工程无人防要求，淤地坝主要控制区间面积径流对地块的冲刷。

根据实测，该项目区域可平整的地块分为12块，需建小型淤地坝12座，现以圪垛村1号坝为例，作典型设计。

1水文计算水文计算采用典型设计，选择1#淤地坝为典型。

1.1设计暴雨量据《规范》采用下式计算式中：H24.p—频率为P的24小时暴雨量（mm）KP —频率为P的皮Ⅲ型曲线模比系数—最大24小时暴雨均值（mm），由表D-4查得=66mm 由附表D-3查得CV=0.52 K10%=1.69 K3%=2.26则: H24.10%= K10% =1.69×66=111.54mmH24.3%= K3% =2.26×66=149.16mm1.2洪峰流量据《规范》采用下式计算QP=c1H24.P·F2/3式中：QP—频率为P的洪峰流量（m3/S）C1—洪峰地理参数H24.P—频率为P的24小时暴雨量（mm）F—淤地坝控制面积（Km2），为0.25km2c1—系数,查表3—1得0.17则：Q10%=0.17×111.54×0.252/3=4.52m3/SQ3%=0.17×149.16×0.252/3=6.35m3/S1.3设计洪量据《规范》采用下式计算：WP=KRPF式中:WP—频率为P的设计洪水总量（万m3）K—小面积洪水折减系数RP—设计暴雨的一次洪水模数（万m3/Km2）,K—系数查表3-2得：=0.7查附表D-5得:R10%=2.89 R3%=5.5 则: W10%=0.7×2.89×0.25=0.51万m3W3%=0.7×5.5×0.25=0.96万m31.4洪水总历时据《规范》中3-4式,采用下式计算。

xx省xxxx镇xx淤地坝典型设计xx水土保持工作站年月目录一、基本情况二、水文计算（一）工程分级标准（二）淤地坝坝与面库容特征曲线计算（三）确定泥库容（四）设计洪峰流量计算（五）洪水流量计算（六）调洪演算三、工程设计（一）坝体设计（二）溢洪道工程设计（三）放水工程设计一、基本情况xx淤地坝位于xxxx镇xx村。

区内4个村民小组，总人口2134人，劳力1532人，总耕地267hm2，有林地3hm2，农业人口密度人100/km2，农业总产值320.1万元，农业人均纯收入1500元，粮食总产量为0.12804万吨，人均产粮600kg，粮食单产4500kg/hm2。

主要经济物以苹果、猕猴桃为主，农作物以小麦、玉米为主。

设计坝址在xx村村西约50m的七、八、九小组之间的狭窄地段，土坝建成后，可拦泥23.45万m3，淤地8.56 hm2，增加粮食2.56万kg，直接提高了农民的经济收入。

建成后的土坝，将村组道路贯通，解决了群众常期困扰的交通问题，方便了农民日常生活，将加快致富奔小康的步伐。

该坝地处秦岭南麓山前洪积扇区，沟道两面为黄土覆盖，土层厚达40m，沟底为沙卵石裸露层，沟道长度为km，流域面积km2，拟建坝轴线为东西向，坝轴线长30m，坝高11m。

区域内水土流失严重，年侵蚀模数为1400t/km2，其主要特征是沟深坡陡，地表为黄土覆盖，沟内无一工措施。

经核查该区域内年降水量为600mm，降水量多在七、八、九三个月，平均降水量为50mm，占全年降水量的8%，沟道比降为23‰，且无长流水，主沟道坡度长，暴雨产流急，汇流快，形成洪水量集中，冲涮量大，若不采用水土保持治沟骨干工程加以控制，减缓该沟道的水土流失，其他措施只能治表不治本，解决不了危急与后患。

二、水文计算（一）工程的分级标准拟建淤地坝总库容为万m3，依据水利部《水土保持治沟骨干工程暂行技术规范》（SD175—86）T和xx省地方标准《水土保持淤地坝》（陕DB3446—86）的有关规定，综合本工程实际，考虑到下游西宝南线通过，工程等级定为五级，洪水标准为20年设计，200年校核。

淤地坝工程的设计与施工要点淤地坝是一种常用的水利工程，被广泛应用于防洪、供水和灌溉等方面。

它通过淤积或堆积泥沙来形成一个障碍物，有效地控制水流，达到调节水位和防洪的目的。

然而，淤地坝工程的设计与施工要点对工程品质和效果起着至关重要的影响。

本文将探讨淤地坝工程设计与施工中的要点。

一、工程前期调研在进行淤地坝工程设计之前，必须进行详细的前期调研。

这包括对地形、水文气象条件、土质、水质等因素的调查与分析。

根据调研结果，工程设计师可以确定淤地坝的位置、高度、长度以及所需的土石数量等参数。

同时，还需要评估工程对生态环境和周边土地利用的影响，以制定相应的环保措施。

二、淤地坝设计淤地坝的设计关乎到工程的稳定性和持久性。

在设计过程中，必须考虑以下几个要点：1. 土石材料选择：选择适合的土石材料对保证工程的稳定性至关重要。

材料的颗粒大小、均匀性、内聚力和剪切强度等特性应符合设计要求。

2. 施工方法：淤地坝可以采用直接排空法或级汇排空法等不同的施工方法。

施工方法的选择应根据实际情况并结合工程经验，以确保工程的稳定和效果。

3. 强度与稳定性分析：通过强度与稳定性分析，可以评估设计方案的合理性，并进行必要的修正。

要充分考虑工程面临的可能荷载、水流速度等因素，以确定淤地坝的稳定性。

4. 渗透分析：进行渗透分析可以评估淤地坝的渗透特性，并确定必要的防渗措施。

这有助于防止淤地坝出现渗漏问题，保证工程的稳定和持久性。

三、施工要点在淤地坝工程的施工过程中，需注意以下要点：1. 施工管理：制定合理的施工方案和计划，并按照规定执行。

严格控制质量和进度，确保工程按时完成。

2. 质量控制：对土石材料、混凝土等施工材料的质量进行把控，配合实验室进行质检，及时发现问题并采取措施加以解决。

3. 施工现场安全：确保施工现场的安全，设立警示标志，标明施工区域，并制定相应的安全措施。

4. 环保措施：采取合适的环境保护措施，减少对自然环境的影响。

比如，对施工过程中产生的废弃物及时进行处理，减少污染。

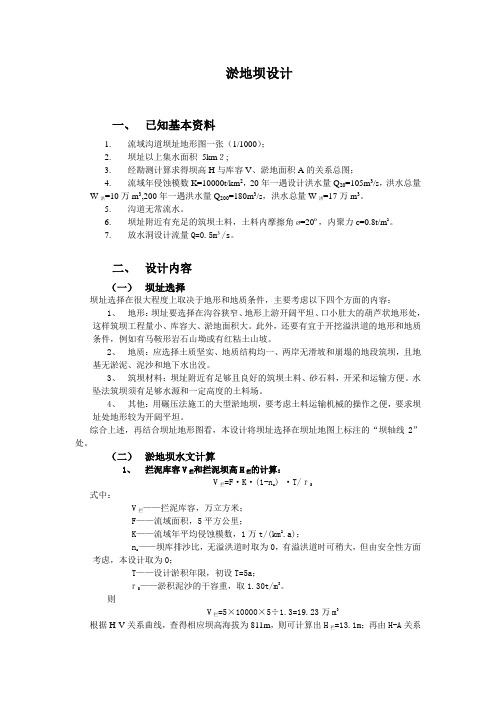

淤地坝设计一、已知基本资料1.流域沟道坝址地形图一张（1/1000）；2.坝址以上集水面积5km２;3.经勘测计算求得坝高H与库容V、淤地面积A的关系总图；4.流域年侵蚀模数K=10000t/km2，20年一遇设计洪水量Q20=105m3/s，洪水总量W洪=10万m3,200年一遇洪水量Q200=180m3/s，洪水总量W洪=17万m3。

5.沟道无常流水。

6.坝址附近有充足的筑坝土料，土料内摩擦角ø=20º，内聚力c=0.8t/m2。

7.放水洞设计流量Q=0.5m³/s。

二、设计内容（一）坝址选择坝址选择在很大程度上取决于地形和地质条件，主要考虑以下四个方面的内容：1、地形：坝址要选择在沟谷狭窄、地形上游开阔平坦、口小肚大的葫芦状地形处，这样筑坝工程量小、库容大、淤地面积大。

此外，还要有宜于开挖溢洪道的地形和地质条件，例如有马鞍形岩石山坳或有红粘土山坡。

2、地质：应选择土质坚实、地质结构均一、两岸无滑坡和崩塌的地段筑坝，且地基无淤泥、泥沙和地下水出没。

3、筑坝材料：坝址附近有足够且良好的筑坝土料、砂石料，开采和运输方便。

水坠法筑坝须有足够水源和一定高度的土料场。

4、其他：用碾压法施工的大型淤地坝，要考虑土料运输机械的操作之便，要求坝址处地形较为开阔平坦。

综合上述，再结合坝址地形图看，本设计将坝址选择在坝址地图上标注的“坝轴线2”处。

（二）淤地坝水文计算1、拦泥库容V拦和拦泥坝高H拦的计算：V拦=F·K·(1-n s)·T/ｒS式中：V拦——拦泥库容，万立方米；F——流域面积，5平方公里；K——流域年平均侵蚀模数，1万t/(km2.a)；n s——坝库排沙比，无溢洪道时取为0，有溢洪道时可稍大，但由安全性方面考虑，本设计取为0；T——设计淤积年限，初设T=5a；ｒS——淤积泥沙的干容重，取1.30t/m3。

则V拦=5×10000×5÷1.3=19.23万m3根据H-V关系曲线，查得相应坝高海拔为811m，则可计算出H拦=13.1m；再由H-A关系曲线查得拦泥淤地面积为45亩。

目录一、概况 (1)（一）社会经济情况 (1)（二）水文及气象资料 (1)（三）水土流失及水土保持现状 (1)（四）兴建淤地坝的目的和作用 (1)二、水文计算 (2)（一）设计依据以及设计标准 (2)（二）设计暴雨量推求设计洪水 (2)1.设计暴雨量的计算 (2)2.设计洪峰流量的计算 (2)3.设计洪水总量的计算 (3)4.年来沙量及淤积库容的计算[7] (3)三、工程设计 (3)（一）坝址的选择 (3)（二）枢纽组成 (4)（三）土坝设计 (4)1.筑坝材料设计 (4)2.坝高——库容——面积曲线绘制 (4)3.坝高计算 (5)4.坝体断面尺寸确定 (5)（四）放水建筑物设计 (6)1.卧管设计 (6)2.涵洞设计 (8)3.涵洞出口设计 (9)四、效益分析 (9)（一）经济效益 (9)（二）拦泥效益 (9)（三）生态效益 (10)（四）社会效益 (10)五、施工设计 (10)（一）施工条件 (10)（二）施工质量要求 (10)1.土坝施工质量要求 (10)2.放水建筑物施工质量要求[12] (11)六、运行期管理 (11)（一）大坝管护及库区绿化 (11)（二）坝地高产稳产技术措施 (11)参考文献 (12)一、概况柳沟流域淤地坝位于吉县县城南部,坝控面积4km²，地貌类型属黄土残垣沟壑区[1]。

流域总面积77.2km²,水土流失面积63.18km²,占总面积的82％。

区域内沟壑纵横，大小沟道1300条，长度在1公里以上的有292条，6～10公里的有34条，10公里以上的有12条。

沟壑密度5—8km/ km2，相对高差100-300m。

地表覆以褐土性土，结构疏松；本区土壤侵蚀类型多样，主要表现为沟头前进，沟岸扩张，沟床下切，年侵蚀模数约7890t/ km2[2]。

（一）社会经济情况吉县现辖5乡3镇109个村委，609个村民小组，567个自然村。

总户数2.59万户，总人口10.8万人，其中农业人口8.6万人，有农村劳动力3万个，农业人口占总人口的87%。

1 工程概况淤地坝是指在沟道中为了拦泥、於地所建的坝，是水土流失地区沟道治理的一项行之有效的水土保持工程措施。

淤地坝一般由坝体、溢洪道、放水建筑物三部分组成。

其布设形式如附图1——流域沟道坝址地形图（1/1000）中所示。

坝体是横拦沟道中的挡水挡泥建筑物，用以拦蓄洪水，淤积泥沙。

溢洪道是排水建筑物，当淤地坝内洪水位超过设计高度时，就由溢洪道排出，以保证坝体的安全和坝地的正常生产。

防水建筑物用以排泄沟道内的长流水、库内清水等到坝的下游，常采用竖井或卧管的形式。

在本次设计中，根据具体情况采用三大件（大坝、溢洪道和放水建筑物）齐全的设计方案。

该方案防洪安全对洪水的处理是以排为主，工程建成后运用较安全，上游淹没损失也小，但溢洪道工程量大，但工程投资、维修费用较高。

2 已知基本资料1. 流域沟道坝址地形图一张（1/1000）；2. 坝址以上集水面积5km 2；3. 经勘测计算，求得坝高H 与库容V 、淤地面积A 的关系见图；4. 流域年侵蚀模数210000/K t km =, 20年一遇设计洪水流量320105/s Q m =，洪水总量310m W 洪＝万， 200年一遇设计洪水流量3200180/s Q m =，洪水总量3W 17m 洪＝万；5. 沟道无常流水；6. 坝址附近有充足的筑坝土料，土壤内摩擦角φ＝20°，内聚力20.8t /m c =；7. 放水洞设计流量30.5m /Q s =。

3 坝址选择坝址选择在很大程度上决定于地形和地质条件。

经过综合考虑工程枢纽布置、坝系整体规划、淹没情况和经济条件的因素，设计坝址定于附图1所示位置。

该位置可满足以下筑坝条件：1. 地形方面。

此处沟谷狭窄，上游地形开阔平坦，口小肚大形似葫芦。

满足筑坝工程量小、库容大、於地面积大的要求。

2. 地质条件。

该处土质坚实、质地结构均一、两岸无滑坡崩塌，且地级无淤泥、流沙和地下水出没。

3. 坝址附近有有足够的筑坝土料，砂石料开采运输方便。

1基本情况1.1坝址位置张家渠淤地坝工程位于合同沟下游的一级支沟张家渠内，行政区划为***耳字壕镇所辖,坝址以上流域面积为1.04km2，交通便利，无电力设施。

1.2建坝的目的、意义、作用该工程主要作用是增大蓄水、拦泥库容，缓洪拦泥淤地，稳定沟床，•防治沟壑侵蚀，减轻下游危害的作用，同时保护和有效灌溉下游农田；•在工程未达到淤积高程时拦洪蓄水，发展水浇地和水面养殖。

1.3小流域治理现状张家渠小流域总面积1.04km2，属黄土丘陵沟壑区，•多年平均侵蚀模数为8900T/km2·a，截止2003年底，坝址以上累计治理措施面积为57.2hm2，占流域面积的55％。

1.4小流域治理规划根据合同沟流域坝系规划报告,确定该小流域坝比以上综合治理面积为31.2hm2，其中：坝地2.55hm2，水地3.1hm2，水保林14.0hm2，人工草11.6hm2。

1.5沟道及坝址地形、地质情况张家渠属合同沟小流域的一级支沟，主沟长约 1.4km，沟底比降为3.7%，主沟呈宽浅式，平均沟宽约50m。

坝址处沟底宽60m，沟道两岸山坡较陡，坡面及梁顶覆盖第四系风积黄土状砂壤土。

厚度在0.1-1.5m，沟底为洪积风积沙壤土，厚度约为1.5-3.0m，下部为侏罗系下统延安组兰灰色、灰绿色砂岩、泥岩夹黄白色砂岩。

第三系上新统土红色砂质泥岩，含砾砂岩。

岩层产状近于水平。

坝址外未发现滑坡、崩塌、泉水、洞穴等对工程不利的物理地质现象，筑坝土料主要为沟底和两岸的风积沙壤土。

1.6水文气象张家渠小流域属大陆干旱气候,其特点是降雨量少而变率大,•保证率低，冷热骤变，大气干燥，风大沙多。

由于流域内没有气象台站，•根据距工程地点30km2的东胜气象站的观测资料,多年平均降水量为398.•9mm,最大年降水量709.7mm（1961年）,最小年降水量198.5mm（1962年）,•寒暑变化显著。

冬季严寒而漫长,夏季短促而炎热,昼夜温差大，•年极端最高气温可达35℃,而沙面温度常达70℃左右，年极端最低气温值-29.8℃,水面蒸发量2239.9mm。

淤地坝初步设计报告1. 引言淤地坝是一种常见的土石坝类型，通过使用可压缩性材料，如粘土或淤泥，构筑而成。

本报告旨在对所设计的淤地坝进行初步设计，并提供相应的技术参数和设计原则。

2. 淤地坝设计原则在进行淤地坝初步设计之前，需要考虑以下几个设计原则：2.1 安全性淤地坝必须具备足够的抗渗性能，确保在任何工作条件下都能有效地防止水流穿透坝体。

此外，坝体的稳定性和抗震性能也是设计时需要考虑的重要因素。

2.2 经济性淤地坝的设计和施工应尽可能节约资源和成本，同时不降低结构的可靠性和安全性。

2.3 可持续性淤地坝的设计要充分考虑自然环境和生态系统保护的要求，最大程度减少对环境的不良影响。

3. 技术参数根据初步设计的要求，以下为淤地坝的技术参数：- 坝型：土石淤地坝- 坝高：30米- 坝顶宽度：10米- 坝底宽度：60米- 顶部边坡比：1:3- 底部边坡比：1:2.5- 坝体材料：黏土- 闸门：不设闸门- 设计洪水位：35米4. 设计计算根据所提供的技术参数，进行以下设计计算：4.1 坝体稳定性计算通过对坝体受力进行计算，确定坝体稳定性的可靠性。

计算中需要考虑坝体自重、水压力、抗滑安全系数等因素。

4.2 抗渗性计算淤地坝的抗渗性能是一个重要的设计要求。

根据实测水文数据和地质勘探结果，进行抗渗性计算，确保满足设计要求。

4.3 底板稳定性计算淤地坝的底板需要具备足够的稳定性，以承受水压力和坝体重力。

进行底板稳定性计算，确定底板的厚度和加固措施。

5. 结论本报告对淤地坝的初步设计进行了概述，并提供了相应的技术参数和设计原则。

根据设计计算结果，建议在继续深入设计前进行更详细的地质勘探和水文数据收集。

同时，要确保淤地坝的稳定性和抗渗性能，兼顾经济性和可持续性，在施工过程中需严格按照设计要求执行。

参考文献1. 李晓秋. 水利水电工程概论. 北京：中国水利水电出版社, 2012.。

中小型淤地坝设计1、中小型淤地坝设计方法按照骨干坝单坝技术指标确定的方法和步骤，分别确定中小型淤地坝的主要工程结构（坝体、放水工程）、设计指标、工程兴利指标和建筑物尺寸，按照扩大初步设计的要求，进行必要的典型设计。

2、中小型淤地坝典型设计（1）、典型坝的选择根椐中小型淤地坝的控制范围，结合流域洪水、泥沙特点，对其进行分级，分别选取X中型淤地坝和X湾小型淤地坝为典型淤地坝进行设计。

X中型淤地坝位于流域上游Ⅰ41支沟中，坝址沟道呈V型，能够代表上游沟道的一般特征。

小型淤地坝多布置在一级支沟的上游，所以选择X湾小型淤地坝能够代表其特征。

具体设计见附件《X中型淤地坝工程扩大初步设计》和《X湾小型淤地坝工程扩大初步设计》。

（2）、中型淤地坝典型设计1）、基本概况X中型淤地坝流域上游Ⅰ41沟道上游，官厅乡刘店村境内，控制面积2.47平方公里，坝址上游沟道较宽，沟底坡度较缓，沟床比降4/100，坝址断面呈“V”型，土坝布置在切沟中。

2）、工程设计该工程由坝体和放水建筑物（卧管）两大件组成，卧管布设在左岸，确定总坝高为19.5m，坝顶宽4 m，内外坡比1:2.5/1:2.0，坝顶长71m，涵卧管断面尺寸详见李堡中型淤地坝典型设计。

3）、投资及技经指标工程总投资50.14万元，总库容25.42万m3，拦泥库容9.51万m3，滞洪库容15.91万m3，淤地面积1.8hm2。

（3）、小型淤地坝典型设计（1）基本概况小牛圈湾小型淤地坝位于流域上游Ⅱ22沟道中，坝控面积为0.76km2。

坝址地形呈“V”型，土坝布置在壕掌地上，沟道平均比降3/100，两岸为黄土覆盖。

（2）工程设计该工程为均质土坝，坝体采用碾压方式填筑，根据《规范》及计算结果，确定坝高10.5m，坝顶长90m，坝顶宽3 m，坝体内外坡比内外坡比1:2.0/1:1.5，放水涵管尺寸详见牛圈湾小型淤地坝典型设计。

（3）投资及技经指标工程总投资14.06万元，总库容5.51万m3，滞洪库容4.04万m3，拦泥库容1.46万m3，淤地面积0.8hm2。
