母联保护测控装置使用说明书本装置适用于66kV及以下电压等级的非直接接地或不接地系统中的母线联络保护及测控。
可集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。
1．保护功能◆三相/两相三段式电流保护（速断、限时速断、过流）◆零序电压闭锁方向零序过流保护（可选择跳闸/告警）2．辅助功能◆备用电源自动投入◆PT断线告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：两路母线电压、电流、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能◆电源断路器保护跳闸闭锁备自投5．通讯功能◆CAN总线，以及标准的RS485多机通讯接口6．特点◆采用分层分布式设计，可组屏安装或直接安装于开关柜上◆封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准◆与两路进线断路器配合，在不改变硬件及软件的情况下，可以实现两路进线电源备自投和母联自投两种运行方式◆可以实现远方定值整定与修改◆事件顺序记录并上传SOE事件◆汉字液晶显示，键盘操作◆设有独立的起动元件用来开放继电器电源，提高装置的安全性二、基本原理针对A、C（或A、B、C）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE事件。
若在整定时限内电流返回则复位计时器。
当电流达到速断定值时，且速断保护投退控制字处于投入状态，则立即跳闸，同时给出保护动作、事故音响信号，并记录和上传相应的SOE事件。
图1 三段保护逻辑框图零序过流保护逻辑图如下图。
注：3Uo为采样值；3Io为采样值；3Io’为计算值（Ia+Ib+Ic）。
绝缘检测仪使用方法绝缘检测仪是一种用于测试电气设备或线路的绝缘情况的仪器。
它可以检测电气设备或线路中是否存在绝缘破损、漏电等情况，以保障人员和设备的安全。
下面将详细介绍绝缘检测仪的使用方法。
首先，使用绝缘检测仪之前，应确保仪器的正常工作状态。
可以检查电源线是否连接正常，仪器显示屏是否可正常开启等。
如果电源线或仪器有损坏，应先进行修复或更换。
接下来，将绝缘检测仪的测试线缆连接到被测设备或线路上。
测试线通常有两个，一个是连接到被测设备或线路的测试点，另一个是连接到仪器上的测试接口。
确保测试线的连接牢固，并检查有无松动或脱落情况。
在进行测试之前，应先选择合适的测试模式。
绝缘检测仪通常有不同的测试模式，如直流测试、交流测试等。
根据被测设备或线路的特点，选择适当的测试模式。
一般情况下，可以选择直流测试模式进行测试。
然后，需要设置测试参数。
绝缘检测仪通常可以设置的参数有测试电压和测试时间。
测试电压是指将施加在被测设备或线路上的电压，测试时间是指测试的持续时间。
根据具体的需求，设置合适的测试电压和测试时间。
在进行测试之前，需要确保被测设备或线路已经断开电源，并处于安全状态。
如果被测设备或线路仍有电流通过，测试时可能会对人员和设备造成损害。
接下来，按下绝缘检测仪上的测试按钮，开始进行测试。
仪器会开始施加测试电压到被测设备或线路上，并监测绝缘电阻的变化。
测试过程中，可以通过仪器的显示屏查看测试结果。
测试完成后，可以根据测试结果判断被测设备或线路的绝缘情况。
一般情况下，如果测试结果显示的绝缘电阻值较高，说明绝缘情况良好；如果绝缘电阻值较低，可能存在绝缘破损或漏电的情况，需要进行进一步的检修和处理。
最后，使用完绝缘检测仪后，应及时断开测试线与被测设备或线路的连接，并将仪器置于安全的地方。
定期对绝缘检测仪进行保养和检修，以确保其正常工作。
总之，绝缘检测仪的使用方法包括检查仪器的工作状态，连接测试线缆，选择测试模式，设置测试参数，进行测试，判断测试结果，并进行仪器的保养和检修。

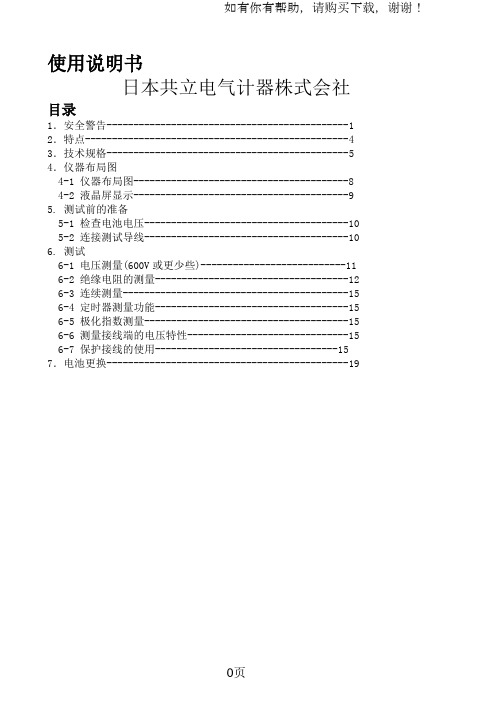

如有你有帮助，请购买下载，谢谢！使用说明书日本共立电气计器株式会社目录1．安全警告---------------------------------------------12．特点-------------------------------------------------43．技术规格---------------------------------------------54．仪器布局图4-1 仪器布局图----------------------------------------84-2 液晶屏显示----------------------------------------95. 测试前的准备5-1 检查电池电压--------------------------------------105-2 连接测试导线--------------------------------------106. 测试6-1 电压测量(600V或更少些)---------------------------116-2 绝缘电阻的测量------------------------------------126-3 连续测量------------------------------------------156-4 定时器测量功能------------------------------------156-5 极化指数测量--------------------------------------156-6 测量接线端的电压特性------------------------------156-7 保护接线的使用----------------------------------157．电池更换---------------------------------------------190页如有你有帮助，请购买下载，谢谢！1.安全警告本仪器的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本手册包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
GDPT-102 P T特性测试仪产品操作手册X X国电西高电气X X尊敬的用户：感谢您购置本公司GDPT-102 PT特性测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改良和完善公司的产品，如果您有不清楚之处，请与公司售后效劳部联络，我们会尽快给您答复。
注意事项➢为了人身及设备平安，使用前请详细阅读说明书，并严格按照要求标准操作。
➢试验前请将仪器可靠接地。
➢实验中严禁触碰所有测试端子。
➢伏安特性试验时，一次绕组的零位端接地。
本手册内容如有更改，恕不通告。
没有XX国电西高电气XX的书面许可，本手册任何局部都不许以任何〔电子的或机械的〕形式、方法或以任何目的而进展传播。
目录第一章主要特点4第二章主要测试功能和技术参数5第三章面板示意图6第四章操作方式7一、旋转鼠标使用方法7二、主菜单〔见图2〕7三、励磁特性8四、二次负荷测试11五、数据查询12六、PC机操作软件使用说明13GDPT-102 PT特性测试仪概述随着变电站装机容量的不断扩大，各种大容量高压等级的电容式电压互感器〔CVT〕得到广泛应用，GDPT-102 PT特性测试仪主要用于检测各种保护类电容式或电磁式电压互感器的励磁特性、变比、极性、退磁和工频交流耐压等工程。
为满足CVT检测需要，单机输出电压高达10kV。
实验时仅需设定测试电压，设备便能够快速自动检测变比、极性判别和励磁特性等，操作简单，无需培训。
支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口与笔记本电脑联机上传测试数据，进展编辑保存或打印。
操作简单方便，提高工作效率，是现场检测的首选设备。
第一章主要特点一、平安可靠：单相AC220V输入电源，全隔离输出,设计更加科学合理,使用更加平安可靠。
二、功能齐全：可检测电容式电压互感器和电磁式电压互感器的励磁特性、变比、极性、自动计算拐点电压、二次交流耐压、退磁等工程，轻松实现一机多用。
Q/CDT河北大唐国际丰润热电有限责任公司发布目次1、范围 (2)2、本指导书涉及的技术资料和图纸 (2)3、安全措施 (2)4、备品备件准备 (2)5、现场准备及工具 (2)6、检修工序及质量标准 (3)7、检修工序及质量标准 (5)8、不符合项通知单 (7)9、完工报告单 (8)10、质量签证单 (11)1、范围本作业指导书适用于河北大唐国际丰润热电有限责任公司公用6KV母线PT保护校验2、本指导书涉及的技术资料和图纸下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2.1 GB26860-2011《电业安全工作规程》2.2 GB 7261-2008《继电器及继电保护装置基本试验方法》2.3 GB 14285-2006《继电保护和安全自动装置技术规程》2.4 DL 478-2011《静态继电保护及安全自动装置通用技术条件》2.5 DL/T 624-1997《继电保护微机型试验装置技术条件》2.6《CSC-237A型数字式电动机保护测控装置技术说明书》（北京四方继保自动化有限公司）2.7高压厂用电源二次线D05093、安全措施6KV母线停运□严格执行《电业安全工作规程》□严格执行《继电保护安全措施票》□严格执行《危险点控制措施票》4、备品备件准备□CSC-298型数字式PT测控装置一台5、现场准备及工具5.1 现场准备□试验仪器和试验电源准备□工作环境布置5.2 专用工具□继电保护测试仪 1台□万用表 1块□摇表 1块□工具 1包□测试线 1包6、检修工序及质量标准6.1 办理相关工作票□检查验证工作票、继电保护安全措施票和危险点控制措施票6.1.1准备工作安排(见表1)表1 准备工作安排6.1.2主要工器具(见表2)6.1.3二次工作安全措施编制要求(见表3)6.1.4危险点分析及预控(见表4)6.1.5安全注意事项(见表5)表5 安全注意事项表6 校验工作流程7、检修工序及质量标准7.1 公用6KV A段母线PT7.1.1 清扫检查用毛刷或吸尘器清除保护小室内设备的灰尘。
TOP700EPT 保护监测装置使用说明书珠海拓普智能电气有限公司 ©版权所有 2008 Release 5.21目 录第一章 概 述 (1)1.1 概 述 (1)1.2 产品特点 (1)第二章 技术指标 (3)2.1 环境要求指标 (3)2.2 技术参数 (3)2.3 精度指标 (3)2.4 接口参数 (3)2.5 绝缘电阻及介质强度 (4)2.6 机械性能 (5)2.7 抗电磁干扰（EMC）性能 (5)2.8 安装方式 (5)第三章 产品结垢 (6)3.1 硬件结构 (6)3.2 主控单元 (6)第四章 产品功能 (9)4.1 装置功能表 (9)4.2 测量功能 (10)4.3 模拟量输出功能 (11)4.4 开关量输入 (11)4.5 开关量输出 (11)4.6 通信接口 (12)4.7 保护功能 (12)4.8 联锁控制功能 (15)4.9 装置告警 (15)4.10 事件记录功能 (15)4.11 PT变比设置 (16)第五章 人机界面操作说明 (17)5.1 装置面板布置图 (17)5.2 键盘说明 (17)5.3 信号灯指示说明 (18)5.4 显示菜单说明 (18)第六章 用户调试细则 (31)6.1 通电前检查项目 (31)6.2 通电检查项目 (31)6.3 模拟保护试验 (32)第七章 定值一览表 (33)附录A TOP700E原理接线图 (38)附录B TOP700E端子接线图 (39)附录C TOP700E外形尺寸 (45)1.1 概 述TOP700E PT保护监测装置是一种数字式电压互感器保护监测装置，直接针对单段母线设计，能够完成一段母线（电压互感器）的保护、测量及辅助控制功能，具有很高的性能价格比。
TOP700E PT保护监测装置集保护、电量测量、操作控制、诊断维护、报警输出、模拟量输出等多种功能于一体，同时可选配2个独立的RS-485通讯接口，满足双网（包括冗余）配置，并实现遥测、遥信、遥控等功能。
资料编号：TA-UT9902-001版本号：V1.5UT-9902 PT测控装置技术说明书共 6 页编制：孟卫东审核：林存利审定：黄志锐会签：刘小辉批准：卫党会珠海优特电力科技股份有限公司2003年12月19日UT-9902 PT测控装置1适用范围UT-9902 PT测控装置用于变电站同电压等级的两段PT并列、解列和三相相电压、线电压、零序电压测量与监视报警,也可用于不同电压等级的两台PT三相相电压、线电压、零序电压测量与监视报警。
2装置功能●测量、监视变电站两台PT的三相相电压、线电压和零序电压●PT自动并列●PT并列与解列就地操作●PT并列与解列遥控操作●PT欠压告警●PT过压告警●PT断线告警●母线接地告警●出口继电器自保持，装置失电后不影响PT的并列、解列状态●4路遥信量，每路均有记录功能●200项事件记录，掉电不丢失3主要性能指标3.1额定数据直流电压：220V，110V 允许偏差：-20% ，+10%交流电压：100/3V频率：50Hz3.2过负载能力交流电压： 1.2Un 连续工作3.3整定范围及误差电压元件整定范围：0.5~150V, 级差0.1V时间元件整定范围：0.1~100s，级差0.01s电压定值误差：不大于±3%时间定值误差：0.1~1s, 不大于±30ms，其余不大于±3%3.4 通信规约IEC 60870-5-103或IEC 60870-5-1014装置原理4.1硬件说明UT-9902 PT测控装置硬件结构图见图3-1。
装置能够对相同电压等级的两台PT进行并列、解列控制。
控制方式有两种：远方控制和就地控制，“远方”、“就地”两个开关量输入用于控制方式选择，一般外接QK（远方/就地切换开关）来完成二者的切换。
远方控制指依靠“调度”、“后台”、“综合操作屏”之一对装置发出控制命令进行控制，就地控制指依靠装置以开入方式接入的控制开关进行控制。
