发电机空载特性试验作业指导书

发电机空载特性的安全试验方法1. 噪声对人体听力的影响逐渐受到重视，人们已逐步认识到了预防噪声危害的重要性。

制桶作业在我厂属于新建装置，是于1999年由日本引进专为润滑油包装制造的4L小包装桶，设计能力63个桶/分钟，年生产能力429万个，整上厂房占地1350 m2，，于1999年底正式投产。

为了了解该生产线噪声防护措施及对作业职工健康的实际危害，我们于2002年8~12月对该生产线进行了全面的劳动卫生学调查。

制桶生产线职工62人，均在同一厂房内，无噪声接触史人员44人作为对照组。

对所选调查对象接触组和对照组人员逐一直接询问，并统一填写健康监护档案除详细询问个人职业史、家族史、既往史外，对该生产线工艺流程、厂房布局、降噪设施等情况进行详细了解。

对制桶小包装生产线各工段进行了为期3天的测定。

除测定噪声强度外，还进行频谱分析测定。

在剪板、圈桶、封盖、包装4个固定作业点测定，整个制桶厂房的平均噪声强度94.2dB(A),总声压级98.8dB(A),现场作业人员日工作7h,工作地点较固定,且所有人员均配戴由上海南汇新生防噪护具厂生产的XZK噪声阴抗器,对于2000Hz衰减量可达25dB,4000Hz以上可达30dB，因此，佩带了防噪声护具，实际接噪声强度应在80dB （A）以下，符合国家职业卫生标准。

噪声强度测定结果见表1。

表1 噪声强度测定结果1. 一般项目检查：:内科、五官、神经内科检查，重点检查血压、心率、神经系统、听觉系统2. 实验室检查：血常规、肝功3. 器械检查：B超、心电图、电测听4. 重点检查：听力（电测听）1. 一般项目：接触组（制桶人员）现场作业工人62人，年龄范围24~54岁，平均年龄36.7岁，接触工龄最长3年，最短1.2年。

对照组人员44人，年龄范围21~54岁，平均年龄32.5岁，无噪声接触史。

接噪人员不良反应主要为头痛、头晕、失眠、乏力、耳鸣等神经衰弱症候群，11例占19%，其次为腹胀、腹痛、便秘等消化道症状占11%；对照组员44例，神经衰弱8例占18.1%，消化道症状4例占9%。

发电机试验作业指导书（二）引言概述：本文档是针对发电机试验作业的指导书，旨在帮助操作人员正确进行试验操作，确保试验过程安全可靠、结果准确有效。

本文将从五个方面进行详细阐述，包括试验前准备、试验仪器设置、试验操作步骤、数据记录与分析、试验后清理与维护。

通过本指导书的使用，操作人员将能够熟练掌握发电机试验作业技能，并能够保证试验的顺利进行以及数据的可靠性。

正文：一、试验前准备1. 确认试验目的和要求2. 安排人员和时间3. 准备相关试验设备和工具4. 检查试验设备的完好性和安全性5. 确保试验现场的清洁和整洁二、试验仪器设置1. 配置必要的测量仪器和传感器2. 检查仪器的准确性和灵敏度3. 对仪器进行校准和校验4. 确保仪器的正常工作状态5. 设置试验仪器的参数和测量范围三、试验操作步骤1. 按照试验准备工作进行设备连接和安装2. 确认试验对象的基本参数和工作条件3. 启动试验设备并进行预热4. 按照试验流程进行参数设定和调整5. 开始试验操作并记录试验过程中的关键数据四、数据记录与分析1. 根据试验过程中的数据记录表格进行数据记录2. 对试验数据进行处理和分析3. 比对实际数据与理论数据，并进行误差分析4. 根据试验结果进行适当的调整和优化5. 生成试验报告并总结试验结果和经验教训五、试验后清理与维护1. 关闭试验设备并进行安全检查2. 清理试验现场和设备，确保干净整洁3. 对试验设备进行日常维护和保养4. 处理试验过程中产生的废物和污水5. 定期对试验设备进行维修和检修，确保试验设备的正常使用。

总结：本文档详细介绍了发电机试验作业的指导内容，包含试验前准备、试验仪器设置、试验操作步骤、数据记录与分析、试验后清理与维护等五个大点。

通过正确使用本指导书，操作人员能够熟练掌握发电机试验的操作技能，确保试验过程的可靠性和数据的准确性，同时也能够保证试验设备的安全和长期可靠运行。

实验二 直流发电机实验一、实验目的1．掌握用实验方法测定直流发电机不同励磁方式的运行特性。

2．通过实验观察并励发电机的自励过程和自励条件。

3．了解不同励磁方式对电机性能的影响。

二、实验内容1．求取他励发电机的空载特性)(0f I f U = 当N n n =，0=I 时，测取0U 随f I 变化的关系曲线。

2．求取他励发电机的外特性)(I f U =当N n n =，fN f I I =时，测取U 随I 变化的关系曲线。

3*。

求取他励发电机的调节特性)(I f I f =当N n n =，N U U =时，测取f I 随I 变化的关系曲线。

4．求取并励发电机的外特性)(I f U =当N n n =，励磁回路所串电阻2f R ＝常数时，测取U 随I 变化的关系曲线。

5*．求取积复励发电机外特性)(I f U =当N n n =，励磁回路所串电阻2f R ＝常数时，测取U 随I 变化的关系曲线。

三、实验说明及操作步骤 1．他励发电机 （1）他励发电机的接线按图2-1接线。

图中M 为03M 直流电动机，G 为01M 直流发电机，其额定值为：W P N 100=，V U N 200=，A I N 5.0=，min /1600r n N =，TG 为涡流测功机，M 、G 及TG 由联轴器直接联接（虚线所示）。

电阻1R 选用09-MEL 挂箱上的阻值为Ω100、电流为A 22.1的可调电阻，作为直流并励电动机的起动电阻。

电阻1f R 选用09-MEL 挂箱上的阻值为Ω3000、电流为mA 200的可调电阻，作为直流并励电动机励磁回路串接电阻。

电阻2R 选用03-MEL 挂箱上的阻值为Ω2250（900//900900900++，即两只Ω900串联，再和两只并联的Ω900相串，实际接线为1C 、2C 端短接,1C 、1B 端短接, 2B 、3C 端接向开关）的可调电阻，作为发电机的负载电阻。

电阻2f R 选用03-MEL 上的阻值为Ω900电阻，作为发电机的励磁回路电阻，采用分压器接法（实际接线为2A 、4A 端接开关，3A 端接励磁绕组一端，励磁绕组另一端经电流表3A 接到电阻2A 端）。

发电机常规试验作业指导书1范围本作业指导书适用于额定功率为50MW及以上、环氧粉云母绝缘的三相同步发电机和同步调相机，规定了发电机交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

制定本作业指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB/T 1029 三相同步电机试验方法GB/T 7064 透平型同步电机技术要求GB 50150 电气装置安装工程电气设备交接试验标准3安全措施3.1为保证人身和设备安全，应严格遵守安全规程DL408-91《电业安全工作规程(发电厂和变电所电气部分)》中有关规定；3.2进行交直流耐压等高电压试验时，为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护，发电机出线侧和中性点侧应派专人把守防止无关人员误入。

试验时试验人员与看守人员通讯要通畅，没有试验人员的命令看守人员不能乱动。

负责升压的人要随时注意周围的情况，一旦发现电压表指针摆动很大、电流表指示急剧增加、绝缘烧焦气味或冒烟或发生响声等异常现象时，应立刻降低电压，断开电源停止试验，对被试绕组进行放电后再对绕组进行检查，查明原因并排除后方可继续试验。

4试验项目及程序发电机常规试验包括以下试验项目：a)定子绕组的绝缘电阻、吸收比或极化指数b)定子绕组的直流电阻c)定子绕组泄漏电流和直流耐压d)定子绕组的交流耐压e)转子绕组的绝缘电阻f)转子绕组的直流电阻g)转子绕组的交流阻抗和功率损耗h)轴电压应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。

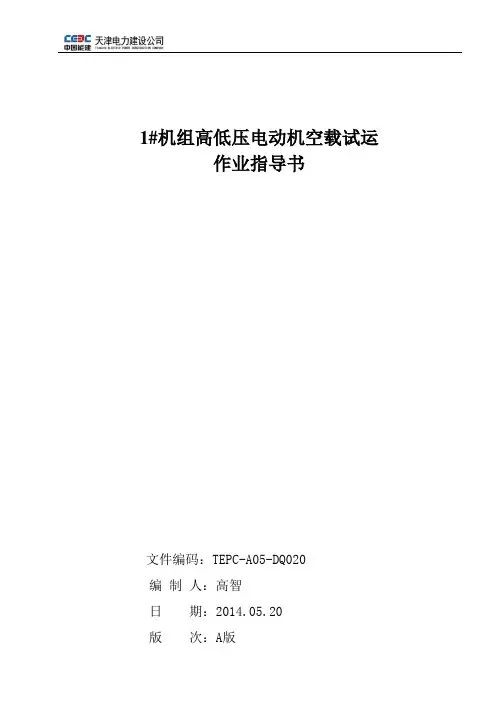

1#机组高低压电动机空载试运作业指导书文件编码：TEPC-A05-DQ020编制人：高智日期：2014.05.20版次：A版目录1.工程概况及工程量 (2)1.1工程（系统或设备）概况 (1)1.2工程量和工期 (2)2.编制依据 (1)3.作业前的条件和准备 (1)3.1技术准备 (1)3.2作业人员配置、资格 (2)3.3作业工机具及仪器仪表 (3)3.4材料及设备 (4)3.5安全器具 (4)3.6工序交接 (4)3.7其它 (4)4.作业程序、方法 (4)4.1施工方案 (4)4.2施工工艺流程 (5)4.3施工方法及要求 (5)5.质量控制点的设置和质量通病预防 (6)5.1质量目标 (6)5.2质量控制及质量预防通病 (11)5.3作业过程中控制点的设置 (12)5.4质量标准及要求 (7)5.5强制性条文 (7)6.作业的安全要求和环境条件 (8)6.1作业的安全危害因素辨识和控制 (8)6.2环境条件 (9)6.3作业的安全要求及措施 (9)6.4 消防管理 (9)6.5绿色施工...................................................错误!未定义书签。

6.6作业指导书应急处理预案 (11)7.附录 (1)1.1工程（系统或设备）概况本工程为重庆神华万州电厂新建工程，一期建设2×1050MW级燃煤机组，其中A标段内#1机组全厂高低压电动机检查由中国能源建设集团天津电力建设公司电气公司负责施工。

施工过程中以设计院设计及厂家图纸作为施工依据，以施工方案作为施工指导。

高低压电动机检查工程范围主要包括：主厂房、锅炉区域、制氢站、燃油泵房、天然气增压站、综合水泵房、循环水泵房等。

1.2工程量和工期1.2.1工程量序号分项工程名称数量单位备注1 10kV高压工作段26 台高压电机2 380V汽机工作PC段52 台低压电机3 380V锅炉工作PC段26 台低压电机4 380V公用PC段 4 台低压电机5 380V保安PC段 4 台低压电机6 直流盘 5 台直流电机7 各附属车间17 台低压电机1.2.2施工工期该工程项目随设备到货、机务安装到位、电机检查及接线施工进度而进行。

发电机试验作业指导书DQ-0231总则1.1 目的为了加强XXXXXX发电机检修技术工作，确保发电机检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机检修检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量确保程序。

1.2 范围本指导书适用于XXXXXX发电机试验工作，规定了发电机预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

2规范性引用文件（含验收标准等）《发电企业设备检修导则》DL/T838-2003《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991《电力变压器检修导则》 DL/T 573-2010《三相同步电机试验方法》 GB/T 1029-2005《XXXXXX安健环作业指导书初稿编写规范》3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。

检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。

3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。

验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。

3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。

3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。

水轮发电机组空载试验方案一、机组首次启动1、启动前准备（1）主机周围各层场地已清理干净,吊物孔盖板已盖好,通道畅通,通讯指挥系统工作正常,各部位运行人员已进入岗位。

测量仪器、仪表已接线完成。

（2）油冷却水、润滑水投入，水压或流量正常，润滑油系统、操作油系统工作正常。

（3）检查确认制动闸已全部落下。

（4）漏油装置处于自动位置。

（5）水轮机主轴密封水投入，检修围带排除气压。

（6）调速器处于准备工作状态。

（7）水力机械保护及测温装置已投入。

（8）机械制动气压正常。

2、机组首次手动启动（1）拔出接力器锁锭。

（2手动打开调速器的开度限制机构,当机组刚开始转动时将导叶关回。

机组惯性停机，监视机组各转动部分有无异常声响。

否则投入机械制动。

（3）在机组无异常情况下继续手动开机，待机组转速达到50%nN时，停留几分钟。

监听机组运行情况不应有异常声响，观察各部分运行情况，机组轴承温度不应有突变。

同时测量机组轴承摆度、机架、顶盖及尾水管振动。

（4）经确认无异常后，机组缓慢升速到额定转速，监视此过程机组转动部分，若有异常响声应马上停机检查。

（5）如升速过程中发现机组摆度超过轴承间隙或各部振动超过标准时，做好摆度及振动记录，进行机组动平衡配重试验，直至在额定转速下机组的摆度和振动合格为止。

（在以后的升压、带负荷试验中，可能还要继续进行动平衡配重调整。

）（6）记录机组的启动开度和空载开度。

在额定转速时电气转速表应位于100%位置。

（7）在开机过程中对转速装置进行监视校核，所有转速接点动作准确。

（8）在机组的升速过程中，应加强对各部轴承温度的监视。

机组启动后，每隔5min记录一次瓦温，半小时后10分钟测量一次，并绘制轴瓦的温升曲线。

观察轴承油位的变化。

待各部轴承温度稳定后，标好各部油槽的运行油位线。

（9）监视水轮机主轴密封的水流量及水压差，监视机组油冷却水流量值。

（10）记录水力量测系统表计读数。

（11）测量发电机一次残压及相序，相序应正确。

发电机试验作业指导书（一）引言概述：本文旨在为发电机试验的操作人员提供一份详细的作业指导书，以确保试验的顺利进行。

试验过程中需注意安全事项，并详细介绍了试验所需的材料和步骤。

正文：1. 准备工作a. 确保试验区域的安全性，清除杂物和易燃物。

b. 确认所有试验设备和工具的完整性和正确性。

c. 检查发电机的接线是否正确，电源是否正常供电。

2. 试验前检查a. 检查发电机的机械部件是否完好，如轴承、风机等。

b. 检查发电机的绝缘材料是否有损坏或老化。

c. 检查发电机的冷却系统是否运行正常。

d. 检查发电机的控制系统是否调整到合适的工作状态。

3. 试验过程a. 启动发电机并进行负荷试验，记录发电机的输出功率和电压。

b. 对发电机的绝缘性能进行试验，包括耐压试验和接地试验。

c. 检测发电机的运行稳定性，记录振动和噪音的水平。

d. 对发电机的温升进行试验，确保工作温度不超过规定范围。

e. 对发电机的效率进行试验，记录发电机的输入功率和输出功率。

4. 试验结果分析a. 根据试验结果判断发电机的工作状态是否正常。

b. 分析发电机在不同负荷下的输出变化。

c. 评估发电机的绝缘性能，确保其符合标准要求。

d. 分析发电机的运行稳定性，判断是否存在故障隐患。

e. 比较发电机的实际效率与设计效率，评估其工作性能。

5. 安全措施a. 在试验过程中要注意避免触碰发电机的旋转部件。

b. 确保试验区域的良好通风，防止发电机过热。

c. 严禁在发电机工作时进行接线或其他操作。

d. 如发现异常情况，应立即停止试验并进行必要维修。

总结：本文详细介绍了发电机试验作业的各个环节，包括准备工作、试验前检查、试验过程、试验结果分析和安全措施。

通过正确操作和细致的观察，能够确保发电机的正常工作和安全运行。

在试验过程中要时刻注意安全，并根据试验结果进行分析和评估，以进一步完善发电机的设计和运行。

19.1.3发电机空载特性试验报告
设备名称
1．发电机参数
型号额定容量（KVA）
额定电压
（KV）
额定电流（A）
额定转速额定频率（Hz）
绝缘等级冷却方式
空载励磁电压空载励磁电流
额定励磁电压额定励磁电流
接法产品编号
出厂日期制造厂
2．试验依据
3．实验原理、方法描述（图）
4．被试品接线方式/状态描述（图）
5．试验程序描述（图）
6．试验数据环境温度：℃，湿度： %
名称序号
定子线电压（V）励磁电流
I f(A)频率或转速U ab U bc U ca平均值
上升1 2 3 4
特性
5
6
7
下降特性6 5 4 3 2 1
7．空载特性上升和下降曲线（图）
8．试验仪器及仪表名称、规格、编号
9．试验结论
试验人员试验日期年月日审核人员审核日期年月日。

自励直流发电机的空载特性实验报告实验目的：1.了解和掌握直流发电机的基本原理和结构；2.研究直流发电机的空载特性，包括开路励磁特性和磁化曲线。

实验仪器：直流发电机、电源、电流表、电压表、转速表等。

实验原理和步骤：直流发电机由电枢、磁极、换向器、电刷和励磁控制系统等组成。

当发电机接通电源并启动后，电枢绕组中会产生感应电动势，由于电压的存在，电势差会引出电流，电枢电流的方向遵循楞次定律。

通过电枢电流和磁场的相互作用，产生电磁力矩，使发电机转子转动，最后通过外连接的负载获得输出功率。

实验步骤如下：1.检查设备的连接是否正确，确认电源和转速表的电源开关关闭。

2.将电源的正负极分别连接至直流发电机的励磁绕组和电枢绕组，并将电流表和电压表分别串联至电枢绕组和负载电路中。

确保电枢绕组接通负载电路。

3.打开电源开关，调节电源的电压使其稳定在适当的数值，然后通过电流表调节励磁电流，使其稳定在适当的数值。

4.打开转速表电源开关，调节转速表的倍率档位和调零旋钮，使其能够准确测量直流发电机的转速。

5.记录并计算出一系列适当的电压和负载电流的数值，以获得直流发电机的空载特性曲线。

6.根据电压和负载电流的数值，绘制出直流发电机的空载特性曲线。

实验结果和讨论：根据实验步骤所得到的数据，我们可以绘制出直流发电机的空载特性曲线。

在曲线上，我们可以观察到开路励磁特性和磁化曲线。

在开路励磁特性曲线中，当励磁电流逐渐增加时，电压也逐渐增加。

然而，在一定范围内，当励磁电流达到一定的数值后，电压的增长速度逐渐减慢，即使励磁电流进一步增加，电压增加的效果也不明显。

这是因为当励磁电流增加到一定程度时，磁场增大的效果已经趋于饱和，无法再进一步增加。

在磁化曲线中，我们可以观察到磁场随着励磁电流的增加而逐渐增大。

这是因为励磁电流越大，磁场产生的磁场能力也就越强，从而使发电机产生更大的电势差。

通过实验结果的分析，我们可以了解到直流发电机在空载时的特性。

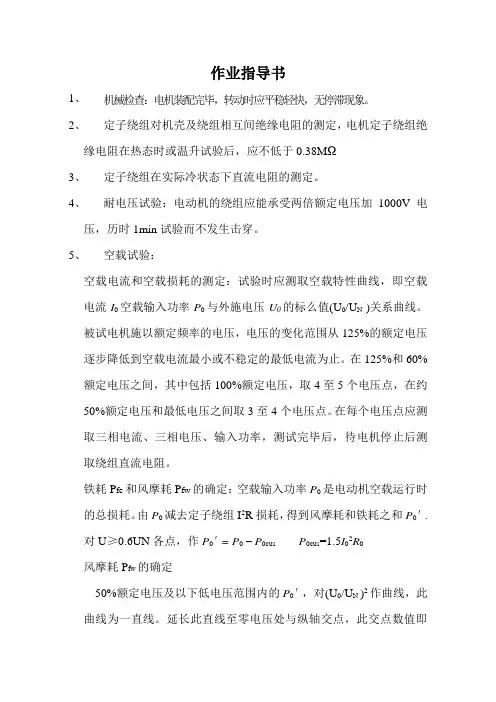

作业指导书1、机械检查：电机装配完毕，转动时应平稳轻快，无停滞现象。

2、定子绕组对机壳及绕组相互间绝缘电阻的测定，电机定子绕组绝缘电阻在热态时或温升试验后，应不低于0.38MΩ3、定子绕组在实际冷状态下直流电阻的测定。

4、耐电压试验：电动机的绕组应能承受两倍额定电压加1000V电压，历时1min试验而不发生击穿。

5、空载试验：空载电流和空载损耗的测定：试验时应测取空载特性曲线，即空载电流I0空载输入功率P0与外施电压U0的标么值(U0/U N )关系曲线。

被试电机施以额定频率的电压，电压的变化范围从125%的额定电压逐步降低到空载电流最小或不稳定的最低电流为止。

在125%和60%额定电压之间，其中包括100%额定电压，取4至5个电压点，在约50%额定电压和最低电压之间取3至4个电压点。

在每个电压点应测取三相电流、三相电压、输入功率，测试完毕后，待电机停止后测取绕组直流电阻。

铁耗P fe和风摩耗P fw的确定：空载输入功率P0是电动机空载运行时的总损耗。

由P0减去定子绕组I2R损耗，得到风摩耗和铁耗之和P0′.对U≥0.6UN各点，作P0′= P0– P0cu1P0cu1=1.5I02R0风摩耗P fw的确定50%额定电压及以下低电压范围内的P0′，对(U0/U N )2作曲线，此曲线为一直线。

延长此直线至零电压处与纵轴交点，此交点数值即为风摩耗P fw6、 负载试验：试验时被试电机以额定电压和额定频率运行，运行到被试电机达到热稳定状态，然后在1.5～0.25额定功率范围内，测取5～6个负载点，4个负载点大致均匀分布在不小于25%到100%额定负载之间，在大于100%但不超过150%额定负载之间适当选取2个负载点。

电机加负载的过程是从最大负载开始，逐步按顺序降低到最小负载。

试验应尽可能快地尽行，避免试验过程中电机的温度变化。

在每个负载点处，应测取三相电压、三相电流、输入功率、转速。

各项损耗的确定1、规定温度下的定子绕组I 2R 损耗P cu 1s = 1.5I 12R s 1111θθ++=K s K R Rsθ1 实际冷状态时绕组温度规定温度θs 为按绝缘结构热分级规定的基准温度θref2、规定温度下转子绕组I 2R 损耗P cu2s =（P 1-P cu1s -P F e ）· s ss s －规定温度下的转差率规定温度下的转差率s s11S 1S θθ++=K K s s3、杂散损耗PS ：对不实测杂散损耗的电机，则额定功率时的杂散损耗值取其输入功率的0.5%。

电动机试验作业指导书一、试验目的本次试验旨在对电动机的性能进行全面评估和测试，以确定其工作状态和性能参数，为电动机的正常运行和维护提供依据。

具体试验项目包括电动机的空载试验、负载试验、效率试验和温升试验。

二、试验设备与仪器1. 电动机：型号XXX，额定功率XXX kW，额定电压XXX V，额定电流XXX A。

2. 电源：额定电压XXX V，额定电流XXX A。

3. 负载装置：用于电动机负载试验，可调节负载大小和工作状态。

4. 温度计：用于测量电动机温升。

5. 电表：用于测量电动机的电压、电流和功率。

三、试验准备1. 检查电动机和试验设备是否正常工作，确保安全可靠。

2. 清洁电动机外表，确保试验过程中无异物干扰。

3. 检查电源电压和电流是否符合试验要求，确保试验的准确性和可靠性。

4. 根据试验要求，设置负载装置的工作状态和负载大小。

四、试验步骤1. 空载试验a. 将电动机接入电源，确保电源电压和电流稳定。

b. 记录电动机的空载电流和空载功率。

c. 观察电动机运行是否正常，如有异常情况及时停机检修。

2. 负载试验a. 将负载装置连接到电动机，设置合适的负载大小。

b. 记录电动机的负载电流和负载功率。

c. 观察电动机运行是否正常，如有异常情况及时停机检修。

3. 效率试验a. 在负载试验的基础上，记录电动机的输入功率和输出功率。

b. 根据记录的数据计算电动机的效率，并进行分析和评估。

4. 温升试验a. 在负载试验的基础上，使用温度计测量电动机的温升。

b. 根据测量结果判断电动机的散热情况和温度是否正常。

五、试验数据记录与分析1. 将试验过程中的各项数据记录下来，包括电流、电压、功率、温度等。

2. 对试验数据进行分析和比较，评估电动机的性能和工作状态。

3. 根据分析结果，提出改进建议和维护措施。

六、试验安全注意事项1. 在试验过程中，严禁触摸电动机和试验设备，以免发生触电事故。

2. 在试验前，确保试验设备的接地良好，以保证试验的安全性。

发电机空载特性试验作业指导书1. 目的和范围发电机的空载运行工况，是指发电机处于额定转速，在励磁绕组中通入一定的励磁电流，而定子绕组中的电流为零时的运行状态。

发电机空载特性是发电机最基本特性之一，由此可求出发电机的电压变化率ΔU％、同步电抗X d、短路比K和负载特性等。

在求取此特性的同时，还可以检查发电机三相电压的对称性和进行定子绕组匝间绝缘试验。

2. 试验方法及内容试验接线发电机空载特性试验接线，如图所示。

FMK－灭磁开关Rm－灭磁电阻FL－分流器G－发电机TV－电流互感器GLE－发电机转子绕组a）试验步骤（1）按图在发电机转子回路和定子回路接入各种表计，包括定子电压表、频率表、在分流器上接测量励磁电流的毫伏表、在励磁回路上接励磁电压表。

（2）将励磁系统电压调节器、强励装置退出运行。

发电机保护的差动、过流、接地等保护投入运行。

（3）启动调速机使水轮机转速达到额定转速且投入自动运行状态。

（4）发电机在空载状态下，合上磁场开关FMK，先手动缓慢调节励磁，当电压升至15％～20％定子额定电压时，检查三相电压是否平衡，相序是否正确。

（5）将电压降回最低值，缓慢升压至励磁电流额定值或定子额定电压的1.3倍，在升压过程中取8～10点作为录制空载特性上升曲线。

对于有匝间绝缘的发电机，在1.3倍额定电压时持续电压5分钟，对机组进行匝间耐压。

然后缓慢将电压降至零，再录制8～10点空载特性下降曲线。

（6）励磁电流降低至最小值时，断开磁场开关。

3. 注意事项（1）在测量上升和下降曲线时，励磁电流大小只能沿着一个方向调节，严禁中途返回。

否则由于磁滞作用，将影响测量结果。

（2）调节励磁导一定数值，待表计稳定后进行读表，要求所有表计同时读取。

（3）在发电机出线上测量发电机残压时，必须做好安全措施。

（4）试验时发现异常现象应立即停止试验，及时查明原因。

发电机空载特性的安全试验方法示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月发电机空载特性的安全试验方法示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

(1)试验接线发电机空载特性试验接线如图8—17所示。

(2)试验步骤①按图8—17接线。

②将自动调整励磁装置放在手动位置，退出强行励磁和强行减磁装置，将磁场变阻器R调至最大位置，将差动、过流、接地保护投入运行。

③将发电机升速至额定转速，且保持不变。

④合上灭磁开关SD，调节磁场变阻器，慢慢调节励磁电流，逐渐增加励磁电压，每增加额定电压的10％～15％，应停留片刻，同时读取并记录各仪表的读数和转速值；定子电压的最高值应该是汽轮发电机电压升至额定电压的130％，带变压器时为110％的额定电压，水轮发电机电压升至额定电压的150％(以不超过励磁电流为限)。

⑤对有匝间绝缘的发电机结合进行匝间耐压试验时，应在最高试验电压下进行，持续时间为5min。

⑥逐渐减少励磁电流，降低定子电压，每减少额定电压的10％-15％应停留片刻，读取并记录各仪表的指示值和转速，当磁场变阻器退至电阻最大时，拉开灭磁开关。

⑦拉开灭磁开关后，保持额定转速，在定子绕组的出线处测量残余电压。

(3)注意事项①正式试验前，应先将发电机慢慢升压至额定电压值的20％～50％，检查三相电压是否平衡，且观察发电机是否正常；如有异常，应迅速降压，切断励磁，查明原因。

操作规程编号：YTO-FS-PD397发电机空载特性的安全试验方法通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards发电机空载特性的安全试验方法通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

(1)试验接线发电机空载特性试验接线如图8—17所示。

(2)试验步骤①按图8—17接线。

②将自动调整励磁装置放在手动位置，退出强行励磁和强行减磁装置，将磁场变阻器R调至最大位置，将差动、过流、接地保护投入运行。

③将发电机升速至额定转速，且保持不变。

④合上灭磁开关SD，调节磁场变阻器，慢慢调节励磁电流，逐渐增加励磁电压，每增加额定电压的10％～15％，应停留片刻，同时读取并记录各仪表的读数和转速值；定子电压的最高值应该是汽轮发电机电压升至额定电压的130％，带变压器时为110％的额定电压，水轮发电机电压升至额定电压的150％(以不超过励磁电流为限)。

⑤对有匝间绝缘的发电机结合进行匝间耐压试验时，应在最高试验电压下进行，持续时间为5min。

⑥逐渐减少励磁电流，降低定子电压，每减少额定电压的10％-15％应停留片刻，读取并记录各仪表的指示值和转速，当磁场变阻器退至电阻最大时，拉开灭磁开关。

⑦拉开灭磁开关后，保持额定转速，在定子绕组的出线处测量残余电压。
