发电机大修实验

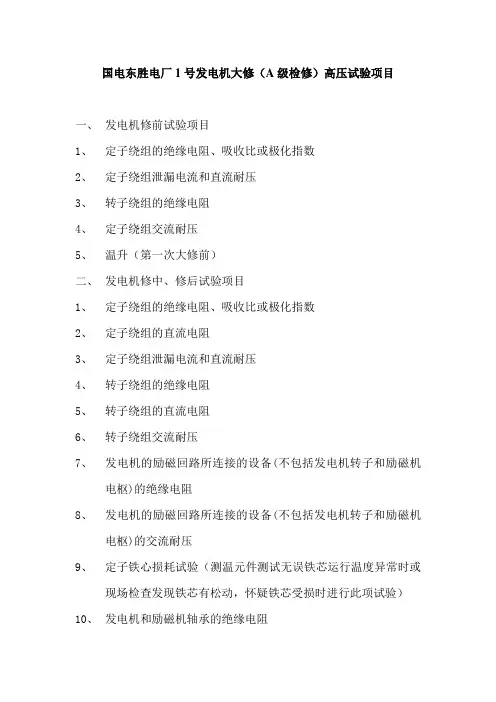

国电东胜电厂1号发电机大修（A级检修）高压试验项目
一、发电机修前试验项目
1、定子绕组的绝缘电阻、吸收比或极化指数
2、定子绕组泄漏电流和直流耐压
3、转子绕组的绝缘电阻
4、定子绕组交流耐压
5、温升（第一次大修前）
二、发电机修中、修后试验项目
1、定子绕组的绝缘电阻、吸收比或极化指数
2、定子绕组的直流电阻
3、定子绕组泄漏电流和直流耐压
4、转子绕组的绝缘电阻
5、转子绕组的直流电阻
6、转子绕组交流耐压
7、发电机的励磁回路所连接的设备(不包括发电机转子和励磁机
电枢)的绝缘电阻
8、发电机的励磁回路所连接的设备(不包括发电机转子和励磁机
电枢)的交流耐压
9、定子铁心损耗试验（测温元件测试无误铁芯运行温度异常时或
现场检查发现铁芯有松动，怀疑铁芯受损时进行此项试验）10、发电机和励磁机轴承的绝缘电阻
11、灭磁电阻器(或自同期电阻器)的直流电阻
12、灭磁开关的并联电阻
13、转子绕组的交流阻抗和功率损耗（转子在膛外、膛内以及不同
转速下测量）
14、定子绕组端部动态特性
15、定子绕组端部手包绝缘表面对地电位
16、检温计（测温元件）检查和校验
17、轴电压
18、定子绕组绝缘老化鉴定（新机投产后第一次大修有条件时进行
以留取初始值）
19、空载特性曲线
20、转子通风试验
21、水内冷定子线棒分支流量测试
三、增加试验项目
1、定子槽部线圈防晕层对地电位（运行中检温元件电位升高、槽楔松动或防晕层损坏时测量）
2、紫外成像法探测端部、槽部放电（发电机局部放电检测，电晕检测）。

发电机大修步骤检修前准备工作：（1）人员准备（2）工器具及消耗品的准备（3）发电机说明书、图纸、出厂报告准备（4）安全措施准备发电机解体步骤：一、停机实验：在解列后做发电机转子交流阻抗实验，测转子绝缘电阻（阻值应在2MΩ以上）二、停机后做修前实验定子绕组绝缘电阻及吸收比：1.在相近试验条件（温度、湿度）下，绝缘电阻值降低到历年正常值的1/3 以下时，应查明原因，设法消除2.各相或各分支绝缘电阻值不平衡系数不应大于2。

3.吸收比或极化指数：沥青浸漆及烘卷云母绝缘吸收比应不小于1.3或极化指数不应小于1.5；环氧粉云母绝缘吸收比不应小于1.6或极化指数不应小于2.0.4.定子绕组直流耐压及泄漏电流测量：⑴修前试验施加2.5Un；⑵各相泄漏电流的差别不应大于最小值的100％；⑶最大泄漏电流在20μA以下者，相间差值与历次试验结果比较，不应有显著的变化；⑷泄漏电流不随时间的延长而增大。

5.定子绕组交流耐压⑴应在停机后清除污秽前热状态下进行，分相施加电压1.5Un，1分钟通过；三、拆除发电机小端盖。

首先测量小端盖的轴封与轴的间隙。

拆除大端盖。

首先测量风扇与导风圈之间径向间隙。

起吊时务必注意：端盖的任何部位，都不得碰及风扇环及端部线圈。

做好垫片标记。

四、定、转子气隙测量，沿水平与垂直方向取四点进行测量。

五、发电机抽转子。

抽转子前组织参加人员学习“发电机抽穿转子安全、技术措施”，检查起吊设施、工器具合格有效，人员明确分工，抽转子时严格执行措施。

抽转子时利用行车与倒链抽转子吊起励侧转子放置滑道，在滑道表面涂润滑脂，在汽侧装上假轴用行车吊起，励侧用倒链挂在专用导轨上，另一头挂在四瓦上，倒链与行车同步走，当转子抽出一半时必须派专人护送转子抽出定子膛，当转子重心移出后，采用吊转子中心将转子吊出。

注意此时还需用一倒链吊住四瓦以掌握转子平衡。

六、定子检查检查端盖,压板、衬垫、绑带及结构固定件.。

在检修中必须检查压板螺丝是否松动，若松动，则需要重新旋紧，用锁垫锁住。

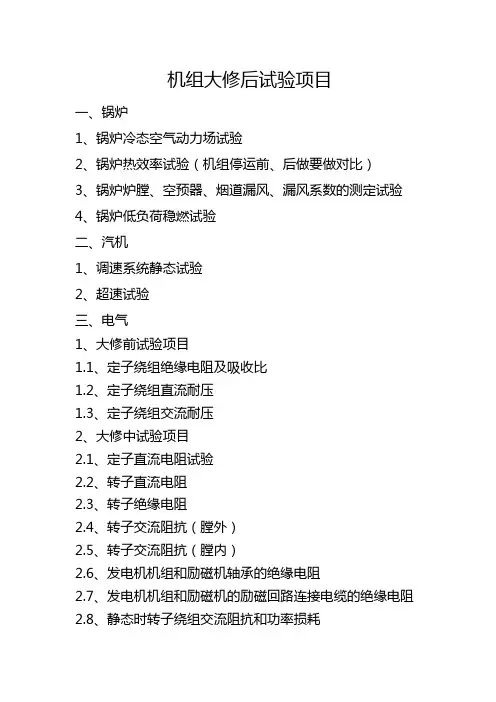

机组大修后试验项目
一、锅炉
1、锅炉冷态空气动力场试验
2、锅炉热效率试验（机组停运前、后做要做对比）
3、锅炉炉膛、空预器、烟道漏风、漏风系数的测定试验
4、锅炉低负荷稳燃试验
二、汽机
1、调速系统静态试验
2、超速试验
三、电气
1、大修前试验项目
1.1、定子绕组绝缘电阻及吸收比
1.2、定子绕组直流耐压
1.3、定子绕组交流耐压
2、大修中试验项目
2.1、定子直流电阻试验
2.2、转子直流电阻
2.3、转子绝缘电阻
2.4、转子交流阻抗（膛外）
2.5、转子交流阻抗（膛内）
2.6、发电机机组和励磁机轴承的绝缘电阻
2.7、发电机机组和励磁机的励磁回路连接电缆的绝缘电阻2.8、静态时转子绕组交流阻抗和功率损耗
2.9、励磁变绝缘电阻
2.10、励磁变直流电阻
2.11、励磁变变比
2.12、励磁变交流耐压
2.13、测量灭磁电阻
3、大修后试验项目
3.1、定子绕组绝缘电阻及吸收比
3.2、定子绕组直流耐压
3.3、动态时转子绕组交流阻抗和功率损耗
3.4、发电机轴电压
4、主变、厂高变试验项目（外委，出具报告）
4.1、绕组绝缘电阻及吸收比或极化指数
4.2、绕组直流电阻
4.3、变比试验
4.4、介质损耗试验
电机试验项目（外委，出具报告）
1、标准项目
1.1、绕组绝缘电阻及吸收比
1.2、绕组直流电阻
2、特殊项目
2.1、定子绕组直流耐压
四、脱硫、脱硝
脱硝性能实验、脱硫性能实验、脱硝SCR区空气动力场实验。

发电机大修后的试验发电机在大修后必须进行试验，试验是判断检修质量的重要标准，也是发电机安全并网的重要保障。

本文对大修后试验的目的、内容及几项重点试验进行了分析。

标签：大修后试验，试验目的，试验原理，试验方法1.大修后试验的目的发电机大修后试验的目的是为了得出发电机的特性数值，将它与制造厂提供的原始数据或上次试验的数据相比较，其差值应在允许范围之内，如差值较大时，应进一步对定、转子的直流电阻、匝间绝缘和绕组的接线进行检查，并找出是否有短路、相序错误等现象。

对于发电机而言，大修后一般要完成多类试验项目，限于篇幅，本文只对空载特性、短路特性试验项目进行讨论。

2.空载特性试验空载特性试验是在发电机交接及大修后必做的试验项目。

目前较常用的方法是通过励磁机为转子提供电流，经手动调节励磁机逐渐改变励磁电流而使定子电压逐步上升。

当励磁电流由大到小逐级递减或由小到大递升时，由于铁芯的磁滞现象会影响测量的准确性，所以试验过程中只能一个方向调节，中途不得有反方向来回升降。

励磁机电源可采用自并励方式也可采用他励方式。

在雅都水电站2F机组A修时，采用他励电源方式。

发电机空载特性试验目的：（1）通过发电机的空载特性试验，可以检查定子三相电压是否对称。

（2）可以对所有的发电机保护、测量、以及相关电压回路进行检查，确保电压回路相序正确、相位对称、幅值对称、没有短路现象（3）可以由短路特性曲线结合空载特性曲线求取发电机的一些重要参数。

试验原理图：试验步骤：（1）准备好短路试验励磁系统用的临时他励电源，保证电源的可靠性。

（2）投入他励电源，并检查其电压幅值及相位对称且正确。

（3）准备好试验所需的试验设备，将试验设备接线接好并检查试验接线确保接线正确。

（4）投入发电机所有保护（5）自动开机，待发电机转速上升至额定转速后合励磁灭磁开关。

（6）将励磁机切为手动控制方式，逐渐增磁使定子电压达到额定电流10%左右，检查发电机出口电压互感器的二次电压回路幅值及相位对称且不得有短路现象。

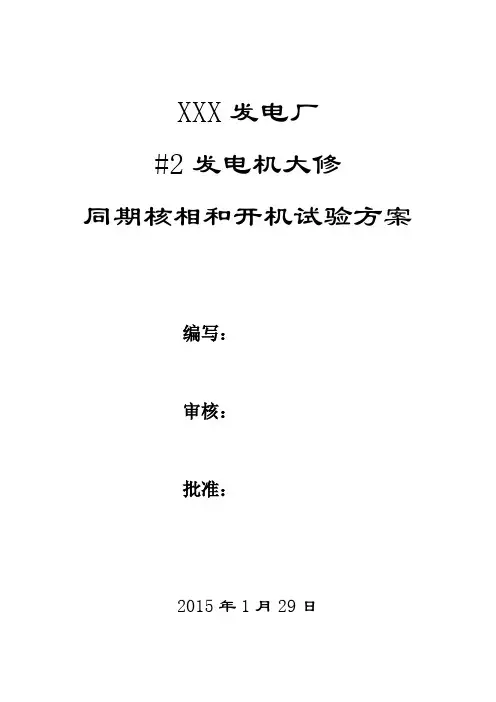

XXX发电厂#2发电机大修同期核相和开机试验方案编写：审核：批准：2015年1月29日#2发电机、励磁机、永磁机进行了大修、#2发变组保护柜和励磁整流柜进行了换型改造项目及新安装了机组录波装置，根据大修规程和新设备投运试验要求，试验做如下安排。

一、分工：1、试验总指挥：2、试验协调人：3、运行负责人：4、检修负责人：5、安全负责人：6、试验人员：7、操作人员：电气运行人员二、组织措施：1、所有参与试验的人员，应按厂部指定的时间、地点集结待命；2、试验总指挥，负责对整个试验的时间安排、进度等进行控制，事故、异常情况时作出决策；3、试验协调人，负责试验前及试验过程中检修方面与运行方面的协调工作；4、运行负责人，根据试验协调人的安排，负责安排开机试验过程中的各项操作。

事故、异常情况下与试验总指挥协调进行紧急处理；5、检修负责人，负责整个开机试验中检修方面的组织、监督等；6、安全负责人，负责整个开机试验中运行、检修方面的安全监督；7、继保班负责整个试验的具体实施；8、高压班负责：①发电机转子动态交流阻抗的测量；②发电机轴电压的测量；③安装和折除短路排；④励磁机短路试验完成后，负责连接发电机滑环电缆；⑤对一次部分和励磁系统进行监视、检查，发现问题及时汇报；9、电机班负责：①对发电机、励磁机及其滑环等进行监视、检查；②发电机短路试验时监视发电机各点温度，发现问题及时汇报10、电气运行人员负责有关的操作，按运行负责人的指令及运行规程进行事故、异常处理；三、安全措施：1、所有参加试验的工作人员，开机试验前必须认真仔细阅读本试验方案，明确各自职责，熟悉设备规范、试验项目及要求等，认真学习和遵守安全规程的有关部分，避免试验过程中发生人身和设备事故；2、试验前所有工作必须全部结束，工作票已全部终结，并对所有检修设备进行检查，无异常后方可进行开机试验；3、试验时，严禁CT开路、PT短路；4、试验时，发电机、励磁机、整流柜处必须有人监视；5、励磁机、发电机短路试验时，高压班应随时用红外线测温仪监视短路铜排的发热情况；6、发电机短路试验时，运行人员应随时监视发电机各点温度；7、在试验时若发生异常情况，应立即停止试验，待分析处理完毕后方可继续进行试验；四、设备铭牌：1、发电机铭牌：型号：QFS—600—2 额定功率：6000000MW额定频率：50Hz 额定转速：3000r/min额定功率因数：0.85 额定定子电压：13800V额定定子电流：A 额定励磁电压：V额定励磁电流：A 定子线圈进水压力：≤3Mpa2、交流主励磁机铭牌：型号：TLD-1175-4额定功率：11751kW 额定频率：100Hz额定功率因数：0.89 额定定子电压：380V额定定子电流：20000A 额定励磁电压：84V额定励磁电流：1020A3、永磁式副励磁机铭牌：额定容量：33kV A 额定频率：350H额定功率因数：0.9 额定定子电压：100±10%V额定定子电流：190A五、试验前应具备的条件：1、机炉方面具备开机条件；2、有关电气的一/二次设备检修、试验工作结束，工作票收回；3、发变组一次系统的绝缘已测量合格；4、机炉辅机联锁试验合格，大联锁试验合格，并经厂部验收，签证齐全；5、发电机内冷水系统及整流柜风机联锁试验合格，并经验收合格；6、各BZT装置静态试验合格，并经厂部验收，签证齐全；7、发变组保护校验合格，整定值复合整定书要求，传动试验合格，并经厂部验收，签证齐全；8、励磁调节器静态调试合格，并经厂部验收，签证齐全；9、励磁调节器的“发电机过压”保护校验合格；10、本试验方案已发放到有关人员手中，相关人员已认真阅读并熟悉本方案；六：核相和6kVⅡ段备用电源自投1：本次大修对110kV系统、发电机系统1—3PT和6kV段电压二次回路进行过拆、接线，根据规程要求作核相试验，验证所恢复的接线是否正确，特制定以下试验方案：（1）方法：采用倒拉核相法.（2）试验要求:1:#2发电机出口软连接引线已拆除，中性点的软连接母线已恢复；2：#2机、变压器组所有的地线已拆除，地刀已拉开。

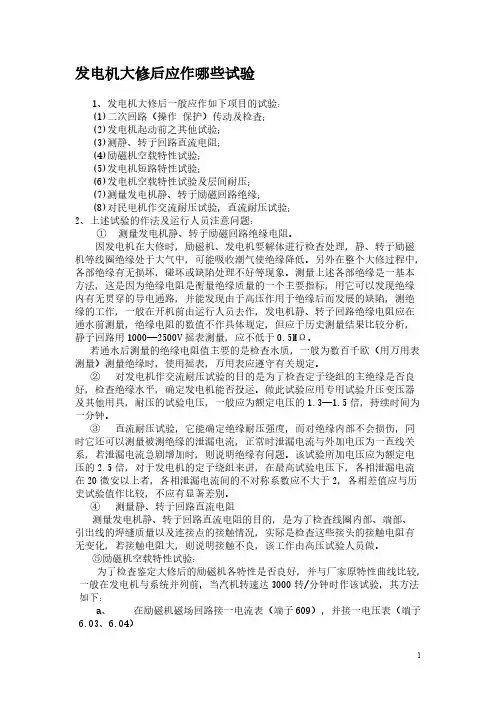

发电机大修后应作哪些试验1、发电机大修后一般应作如下项目的试验：(1)二次回路（操作保护）传动及检查；(2)发电机起动前之其他试验；(3)测静、转子回路直流电阻；(4)励磁机空载特性试验；(5)发电机短路特性试验；(6)发电机空载特性试验及层间耐压；(7)测量发电机静、转子励磁回路绝缘；(8)对民电机作交流耐压试验，直流耐压试验；2、上述试验的作法及运行人员注意问题：①测量发电机静、转子励磁回路绝缘电阻。

因发电机在大修时，励磁机、发电机要解体进行检查处理，静、转子励磁机等线圈绝缘处于大气中，可能吸收潮气使绝缘降低。

另外在整个大修过程中，各部绝缘有无损坏，碰坏或缺陷处理不好等现象。

测量上述各部绝缘是一基本方法，这是因为绝缘电阻是衡量绝缘质量的一个主要指标，用它可以发现绝缘内有无贯穿的导电通路，并能发现由于高压作用于绝缘后而发展的缺陷，测绝缘的工作，一般在开机前由运行人员去作，发电机静、转子回路绝缘电阻应在通水前测量，绝缘电阻的数值不作具体规定，但应于历史测量结果比较分析，静子回路用1000—2500V摇表测量，应不低于0.5MΩ。

若通水后测量的绝缘电阻值主要的是检查水质，一般为数百千欧（用万用表测量）测量绝缘时，使用摇表，万用表应遵守有关规定。

②对发电机作交流耐压试验的目的是为了检查定子绕组的主绝缘是否良好，检查绝缘水平，确定发电机能否投运。

做此试验应用专用试验升压变压器及其他用具，耐压的试验电压，一般应为额定电压的1.3—1.5倍，持续时间为一分钟。

③直流耐压试验，它能确定绝缘耐压强度，而对绝缘内部不会损伤，同时它还可以测量被测绝缘的泄漏电流，正常时泄漏电流与外加电压为一直线关系，若泄漏电流急剧增加时，则说明绝缘有问题。

该试验所加电压应为额定电压的2.5倍，对于发电机的定子绕组来讲，在最高试验电压下，各相泄漏电流在20微安以上者，各相泄漏电流间的不对称系数应不大于2，各相差值应与历史试验值作比较，不应有显著差别。

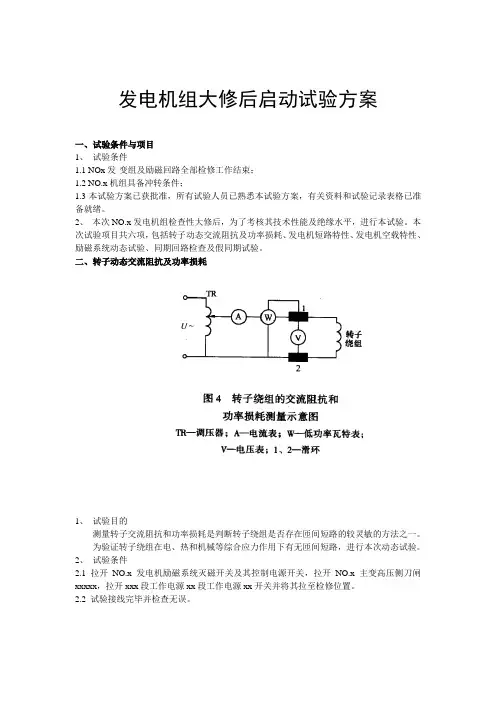

发电机组大修后启动试验方案一、试验条件与项目1、试验条件1.1 NOx发-变组及励磁回路全部检修工作结束；1.2 NO.x机组具备冲转条件；1.3本试验方案已获批准，所有试验人员已熟悉本试验方案，有关资料和试验记录表格已准备就绪。

2、本次NO.x发电机组检查性大修后，为了考核其技术性能及绝缘水平，进行本试验。

本次试验项目共六项，包括转子动态交流阻抗及功率损耗、发电机短路特性、发电机空载特性、励磁系统动态试验、同期回路检查及假同期试验。

二、转子动态交流阻抗及功率损耗1、试验目的测量转子交流阻抗和功率损耗是判断转子绕组是否存在匝间短路的较灵敏的方法之一。

为验证转子绕组在电、热和机械等综合应力作用下有无匝间短路，进行本次动态试验。

2、试验条件2.1 拉开NO.x发电机励磁系统灭磁开关及其控制电源开关，拉开NO.x主变高压侧刀闸xxxxx，拉开xxx段工作电源xx段工作电源xx开关并将其拉至检修位置。

2.2 试验接线完毕并检查无误。

3、试验步骤3.1 再次检查试验接线正确无误。

3.2 分别在转子转速0转/分、500转/分、1000转/分、1500转/分、2000转/分、3000转/分条件下测量转子绕组绝缘电阻、交流阻抗和功率损耗。

3.3 每一稳定转速下,转子加压40V、60V、80V、200V各点分别准确读取电压、电流、功率表读数。

三、短路特性试验1、试验目的短路特性试验是发电机在三相短路情况下，测量定子电流与转子电流关系的试验。

其目的是：1.1 测定发电机的有关特性参数。

1.2 利用三相电流表读数，判断三相电流的对称性。

1.3 核定发电机CT变比及相位关系。

1.4 核定ECS系统电测指示准确性。

2、试验条件2.1 发变组系统检修工作票已全部结束。

2.2 将发电机过电压保护的定值临时改为70V、0S。

2.3已拉开变刀闸xxxxx、已合上变刀闸地刀xxxxx、已拉开高变分支开关xxx、xxx；已合上主变中性点xxx刀闸；已给上发电机出口PT、高变分支PT保险；已打开发变阻保护“关闭主汽门”接线；已投入有关发变组保护，即发电机断水保护、励磁系统故障保护、主变压器压力释放、主变压器瓦斯、高厂变A、高厂变B压力释放、瓦斯等保护，保护压板均只投灭磁；发电机定子冷却水导电度已合格；发电机定子绕组绝缘合格。

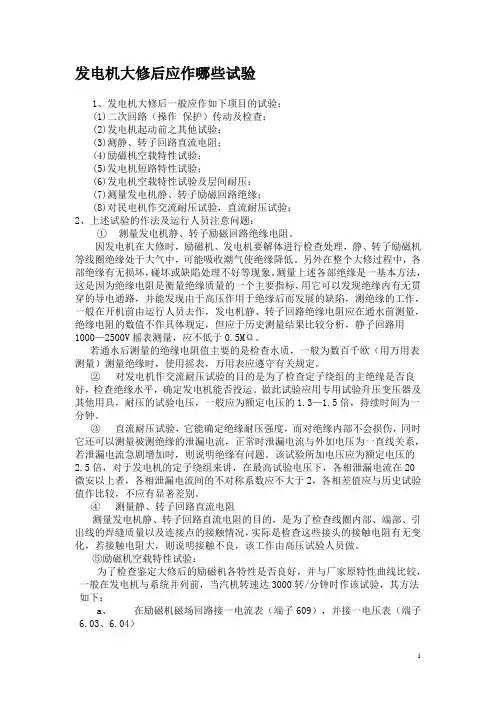

发电机大修后应作哪些试验1、发电机大修后一般应作如下项目的试验：(1)二次回路（操作保护）传动及检查；(2)发电机起动前之其他试验；(3)测静、转子回路直流电阻；(4)励磁机空载特性试验；(5)发电机短路特性试验；(6)发电机空载特性试验及层间耐压；(7)测量发电机静、转子励磁回路绝缘；(8)对民电机作交流耐压试验，直流耐压试验；2、上述试验的作法及运行人员注意问题：①测量发电机静、转子励磁回路绝缘电阻。

因发电机在大修时，励磁机、发电机要解体进行检查处理，静、转子励磁机等线圈绝缘处于大气中，可能吸收潮气使绝缘降低。

另外在整个大修过程中，各部绝缘有无损坏，碰坏或缺陷处理不好等现象。

测量上述各部绝缘是一基本方法，这是因为绝缘电阻是衡量绝缘质量的一个主要指标，用它可以发现绝缘内有无贯穿的导电通路，并能发现由于高压作用于绝缘后而发展的缺陷，测绝缘的工作，一般在开机前由运行人员去作，发电机静、转子回路绝缘电阻应在通水前测量，绝缘电阻的数值不作具体规定，但应于历史测量结果比较分析，静子回路用1000—2500V摇表测量，应不低于0.5MΩ。

若通水后测量的绝缘电阻值主要的是检查水质，一般为数百千欧（用万用表测量）测量绝缘时，使用摇表，万用表应遵守有关规定。

②对发电机作交流耐压试验的目的是为了检查定子绕组的主绝缘是否良好，检查绝缘水平，确定发电机能否投运。

做此试验应用专用试验升压变压器及其他用具，耐压的试验电压，一般应为额定电压的1.3—1.5倍，持续时间为一分钟。

③直流耐压试验，它能确定绝缘耐压强度，而对绝缘内部不会损伤，同时它还可以测量被测绝缘的泄漏电流，正常时泄漏电流与外加电压为一直线关系，若泄漏电流急剧增加时，则说明绝缘有问题。

该试验所加电压应为额定电压的2.5倍，对于发电机的定子绕组来讲，在最高试验电压下，各相泄漏电流在20微安以上者，各相泄漏电流间的不对称系数应不大于2，各相差值应与历史试验值作比较，不应有显著差别。

发电机系统大修技术方案一、技术背景和目标随着社会的发展和电力需求的增长，发电机系统作为重要的电力供应装置，在现代工业和农村生活中起着至关重要的作用。

然而，长期使用后，发电机系统可能会因为各种原因出现故障，如设备老化、零部件磨损、电线电缆老化等。

为了确保系统的正常运行和延长其使用寿命，对发电机系统进行大修是必要的。

大修主要包括对设备的检查、维护、更换和现代化升级等工作。

其目标是确保发电机系统的可靠性和安全性，并提高其性能和效率。

二、技术方案1.设备检查与维护首先，需要对整个发电机系统进行全面的检查和维护。

这包括检查设备的外观是否完好，有无损坏或渗漏情况。

对于电机，需要检查其绝缘电阻、绕组温度和电流进行测试。

对于电线电缆，需要检查其是否老化或破损。

2.零部件更换根据检查的结果，需要对发现的问题进行零部件更换。

这包括更换老化和损坏的轴承、电线电缆、接线端子等，以确保系统的正常工作。

3.现代化升级为了提高发电机系统的性能和效率，可以考虑进行现代化升级。

这包括更换高效节能的电机、采用变频器控制系统、优化电线电缆布局等措施。

通过升级可以提高系统的稳定性和效率，降低运行成本。

4.功率调整和监测系统安装为了提高发电机系统的稳定性和可靠性，需要安装功率调整和监测系统。

功率调整系统可以根据负荷情况实施功率调整，确保发电机系统的负载匹配。

监测系统可以实时监测发电机系统的运行情况，及时发现故障并采取措施修复。

5.工作环境改善三、实施计划1.前期准备在实施大修前，需要确定大修的范围和目标，并进行相应的计划和安排。

同时，需要准备相应的人员和设备，以确保大修的顺利进行。

2.设备检查与维护根据实施计划，逐项进行设备的检查和维护。

记录并整理检查结果，为后续的更换和修复提供参考。

3.零部件更换根据检查结果，制定更换计划，并逐项进行零部件更换。

确保新零部件的质量和适配性。

4.现代化升级根据实施计划，逐项进行现代化升级工作。

确保升级方案的可行性和效果。

发电机大修（定子修复）后的试验8 调试步骤及项目8.1升速过程中的试验分别在500、1000、1500、2000、2500、3000转/分等转速下测定转子绕组的交流阻抗及功率损耗，每次测试前用500V摇表测定发电机转子绝缘电阻（包括汽轮机超速后3000转/分的交流阻抗及功率损耗）,测后恢复发电机转子集电环上的所有碳刷,检查其接触良好.8.2 发电机短路试验8.2.1 检查转子电压、电流、定子三相电流表计接线正常。

发电机纵差保护退出，横差保护投入，且定值正确。

8.2.2 确认已安装的短路母线完好。

8.2.3 合2号机主励刀闸。

8.2.4 现场试验人员密切监视发变组系统设备的运行情况。

合2号机MK开关，调节定子电流，从最低初始定子电流开始，均分5-7点调节至3234A，录制发电机三相稳定短路特性曲线与厂家资料比较。

测毕特性后，调低定子电流，断开MK。

8.2.5 在三相短路母线处接入临时三相短路接地线，经验电确认无电后，先拆除短路母线，再拆除临时接地线。

8.3 发电机额定转速控制状态的试验项目及过程8.3.1 励磁机负载特性试验8.3.1.1 确认发电机出口刀闸、发电机仪用PT刀闸、励磁（原相复励）PT刀闸、灭磁开关MK均在“断开”位。

8.3.1.2 合上主励刀闸。

8.3.1.3 励磁调节器逆变开关置“解除”位置，确认Q1、Q3、Q4、Q5、Q6、Q101、Q201、Q102、Q202、QD201、QM空开在“断开”位。

8.3.1.4 将S1置“投入”位置，S2置“并联投”位置。

8.3.1.5 磁场变阻器RCB置“最大”位置。

8.3.1.6 在调节器屏前将励磁机励磁绕组回路串入一分流器，以读取励磁机励磁电流，用控制屏前发电机转子电压表读取励磁机空载电压。

8.3.1.7 确认汽轮发电机组在额定转速，用控制屏磁场变阻器“升高”按钮缓慢升主励磁机电压，录制励磁机空载上升特性曲线，升至励磁机额定电压时，检查各回路表计正常，就地检查励磁机各部无异常。

发电机大修后试验项目及其操作方法：1、发电机大修后应作试验项目如下：1.1二次回路联动试验；1.1.1为了检查大修后发电机各保护动作正常与否，各开关联动保护动作应正常，开关动作正常后投入发电机保护。

发电机启动前联动试验基本操作：1.1.2主油开关及MK 开关跳合闸试验。

1.1.3机、电联系信号试验。

1.1.4调速电机方向调试。

1.1.5 MK 联动主油开关调试。

1.1.6发电机强励动作试验。

1.1.7机事故按钮跳闸上述试验一般在发电机复备操作前进行，以便及时发现各部缺陷，提前处理，防止延时开机。

1.2发电机起动前电气测量试验；1.2.1测静、转子回路直流电阻；1.2.2测量静、转子回路直流电阻测量发电机静、转子回路直流电阻的目的，是为了检查线圈内部、端部、引出线的焊缝质量以及连接点的接触情况，实际是检查这些接头的接触电阻有无变化，若接触电阻大，则说明接触不良。

1.3励磁机空载特性试验；1.3.1为了检查鉴定大修后的励磁机各特性是否良好，并与厂家原特性曲线比较，一般在发电机与系统并列前，当汽机转速达3000 转/分钟时作该试验，其方法如下：1.3.2在励磁机磁场回路接一电流表（端子609），并接一电压表（端子6.03、6.04）1.3.3断开发电机、工作励磁刀闸，解除强励11ZK1.3.4合上MK 开关，慢慢调节RC 电阻，逐点读取励磁机电压及其磁场电流，直至励磁机电压达到额定值为止。

采取上升、下降两条特、性曲线与原特性曲线比较应无较大差异。

2.6.4该试验人员与运行人员共同操作时要调整缓慢均匀，读表计要求准确同时进行。

1.4发电机短路特性试验；1.4.1所谓短路特性，是发电机在额定转速的发电方式下，静子三相短路时，静子短路电流Id 与励磁机电流il 成正比关系。

利用此试验可判断发电机转子线圈有无匝间短路，此外，计算发电机的主要参数同其电抗xd 短路比以及电压调整器的整定计算时也都需要得用短路特性试验。

X X号机组A级检修作业指导书作业项目：QFSN-300-2型汽轮发电机A级检修试验作业日期：批准：审核：编制：□联系保护班解开PT二次连线。

□取下PT 一次高压熔丝。

□解开PT接地线。

□用QJ23单桥测量PT一次绕组直流电阻，并记入试验报告。

□用QJ44双桥测量PT二次绕组直流电阻，并记入试验报告。

□用2500V兆欧表测量PT 一次绕组绝缘，并记入试验报告。

□用500V兆欧表测量PT二次绕组绝缘，并记入试验报告用2500V兆欧表测量2YH至发电机中性点电缆绝缘，记入试验报告。

口恢复PT接地线。

□安上PT 一次高压熔丝。

□恢复PT二次线。

6. 2.7发电机出口避雷器试验。

□要求：（1）绝缘电阻与出厂试验值及历次测量值比较无明显差别。

（2）电导电流5-20 u Ao说明：1）绝缘电阻使用2500V兆欧表测量。

（2）试验电压：20KVo□解开避雷器高压引线。

□取下避雷器接地线。

□用2500V兆欧表测绝缘电阻，记录试验报告。

□按下图接线（测电导电流）：图4图4发电机出口避雷器试验接线图微安袤认真检查接线，注意安全距离。

n 检查试验设备的绝缘是否良好,接线是否正确，测量空载电流。

在空载状态下，输出直流电压20KV, 读取空载电流，降压至零,拉开电源闸刀，经20KQ电阻放电，将升压设备高压部分短路接地。

□通知有关人员离开被试设备。

□电导电流测量。

（1）分相按组进行。

（2）电源开关至“开"，擞动高压起动。

（3）顺时针旋转电压调节开关，电压升到20KVo读取电导电流，记入试验报告。

（4）逆时针旋转电压调节开关，开始降压，降压至零，拉开电源闸刀，经经20KQ 电阻放电，将升压设备高压部分短路接地，更 换试验接线。

6. 2.8发电机中性点接地变压器试验：图5□ 要求：（1）直流电阻：与历次比较，变化不大于2%。

（2）绝缘电阻：与前次比较无明显变化。

图5变压器接线原理图解开变压器高、低压绕组引出线。

□用QJ23单桥测量高压绕组直流电阻，记入试验报告。

发电机大修试验程序
一、修前试验
1、定子线圈绝缘电阻试验
2、定子绕组直流泄漏及直流耐压
3、定子线圈工频耐压试验
4、热水流试验（电科院）
二、修中试验
1、定子线圈三相直流电阻试验
2、转子膛外（膛内）试验：测量线圈直流电阻、测量线圈绝缘电阻、转子交流阻抗试验
2 永磁机试验：定子线圈绝缘电阻测量、定子线圈直流电阻试验
3、整流组件试验：二极管熔丝直阻，二极管正、反向电阻测量，反向漏电
流测量
4、发电机埋入元件测量
5、主励磁机定子及转子绕组直流电阻、绝缘电阻
6、发电机中性点接地变压器
7、发电机出口避雷器、电压互感器预试
8、手包绝缘试验（电科院）
9、发电机振态模型试验（电科院）
三修后试验
1、定子绕组的绝缘电阻和吸收比
2、定子绕组直流泄漏及直流耐压
3、轴及轴承电压的测量
1 / 2
4、永磁机的空载特性
5、永磁机输出电压的相序
6、发电机空载特性
-----精心整理，希望对您有所帮助!。

一、实训目的本次检修发电机的实训旨在通过实际操作，使学生深入了解发电机的结构、工作原理、故障原因及检修方法，提高学生对发电机的检修技能，增强实际操作能力。

同时，通过实训培养学生的团队协作精神和严谨的工作态度。

二、实训环境实训场地：学校电工实验室实训设备：发电机、万用表、绝缘棒、扳手、螺丝刀等工具实训时间：2021年10月15日至2021年10月19日三、实训原理发电机是将机械能转换为电能的设备，其工作原理基于电磁感应。

当发电机的转子旋转时，线圈切割磁力线，产生感应电动势，从而产生电流。

检修发电机主要包括以下步骤：1. 发电机外观检查：检查发电机外壳、轴承、通风孔等部位是否存在异常；2. 发电机内部检查：拆卸发电机内部部件，检查线圈、定子、转子等部位是否存在损坏；3. 测量绝缘电阻：使用万用表测量发电机的绝缘电阻，判断绝缘性能是否良好；4. 检查轴承：检查轴承是否有磨损、松动等异常现象；5. 测量电流、电压：使用万用表测量发电机的输出电流、电压，判断发电机是否正常工作；6. 故障排除：根据检查结果，找出故障原因，进行相应的维修。

四、实训过程1. 第一天：学习发电机的基本知识，了解发电机的工作原理、结构及检修方法。

2. 第二天：进行发电机外观检查，学会使用扳手、螺丝刀等工具拆卸发电机外部部件。

3. 第三天：进行发电机内部检查，拆卸发电机内部线圈、定子、转子等部件，检查是否存在损坏。

4. 第四天：使用万用表测量发电机的绝缘电阻、电流、电压，判断发电机是否正常工作。

5. 第五天：根据检查结果，找出故障原因，进行相应的维修，如更换损坏的部件、调整轴承等。

五、实训结果通过本次实训，学生们掌握了以下技能：1. 熟悉发电机的工作原理、结构及检修方法；2. 学会使用扳手、螺丝刀等工具拆卸、安装发电机外部及内部部件；3. 能够使用万用表测量发电机的绝缘电阻、电流、电压，判断发电机是否正常工作；4. 学会排除发电机常见的故障，如线圈损坏、轴承磨损等。

发电机【2 】实验报告装备名称：#1发电机实验性质：检修实验日期：2009年08月22日铭牌：气温：29℃（单位：Ω）（单位：μA）测量部位绝缘电阻值应用仪器绕组----轴500MΩDY30--1绝缘电阻测试仪6.转子绕组直流电阻;（ｍΩ）测量部位75℃原始电阻值75℃电阻值与初始值误差应用仪器转子绕组 1.539 1.514 1.65% DY30--1绝缘电阻测试仪7.转子交换阻抗：（膛外整体）第1页，－共5页（单位：μA）结论: 及格审批：审核：整顿：刘霞实验人员:刘霞.李爱云.薛峰端.发电机实验报告装备名称：#4发电机实验性质：预试实验日期： 2008 年 08 月 19 日铭牌：气温：29 ℃第2页，－共5页（单位：GΩ）（单位：μA）审批：审核：整顿：张伟宜实验人员: 郝敏容. 张伟宜. 张绍峰.吴福恒发电机实验报告装备名称：#1发电机实验性质：大修实验日期：2007年09月28日温度：17℃铭牌：第3页，－共5页第4页，－共5页二.审批： 审核： 整顿：张伟宜实验人：尹尧邦.张绍峰.刘 霞. 盛 坤.薛远忠.张伟宜等 实验人员：张绍峰.刘 霞.发电机实验报告装备名称：#1发电机 实验性质：大修 实验日期：2007年09月16日 铭牌： 气温：24℃第一页1.绝缘电阻：（单位：G Ω）应用仪器;MEGGERS15001绝缘电阻测试仪3.交换耐压：应用仪器：SDCK—5配DK—Ⅱ型补偿电容器实验日期：2007年09月20日气温：16℃绕组温度：18℃1.绝缘电阻：（单位：GΩ）第5页，－共5页。
