结构有限元分析--答案

有限单元法考试题及答案一、单项选择题（每题2分，共10分）1. 有限元法中，单元刚度矩阵的计算是基于（）。

A. 位移法B. 势能原理C. 能量守恒定律D. 牛顿第二定律答案：B2. 在有限元分析中，以下哪项不是网格划分时需要考虑的因素？（）A. 网格数量B. 网格形状C. 材料属性D. 边界条件答案：C3. 有限元分析中，以下哪项不是结构分析的基本步骤？（）A. 离散化B. 求解C. 后处理D. 优化设计答案：D4. 在有限元分析中，以下哪种类型的单元不适用于平面应力问题？（）A. 三角形单元B. 四边形单元C. 六面体单元D. 楔形单元答案：C5. 有限元分析中，以下哪种边界条件不属于几何边界条件？（）A. 固定支座B. 压力C. 温度D. 位移答案：C二、多项选择题（每题3分，共15分）6. 有限元法中，以下哪些因素会影响单元的精度？（）A. 单元形状B. 单元数量C. 材料属性D. 网格划分答案：ABD7. 在有限元分析中，以下哪些是常见的数值积分方法？（）A. 一阶积分B. 二阶积分C. 高斯积分D. 牛顿-莱布尼茨积分答案：ABC8. 有限元分析中，以下哪些是常见的单元类型？（）A. 线性单元B. 二次单元C. 三次单元D. 非线性单元答案：ABCD9. 在有限元分析中，以下哪些是常见的后处理技术？（）A. 应力云图B. 位移云图C. 模态分析D. 热分析答案：ABC10. 有限元分析中，以下哪些是常见的非线性问题？（）A. 几何非线性B. 材料非线性C. 接触非线性D. 热应力问题答案：ABCD三、填空题（每题2分，共20分）11. 有限元法中，单元刚度矩阵的计算通常基于___________原理。

答案：势能12. 在有限元分析中，网格划分的目的是将连续的___________离散化为有限数量的单元。

答案：域13. 有限元分析中，___________是将实际问题转化为数学问题的关键步骤。

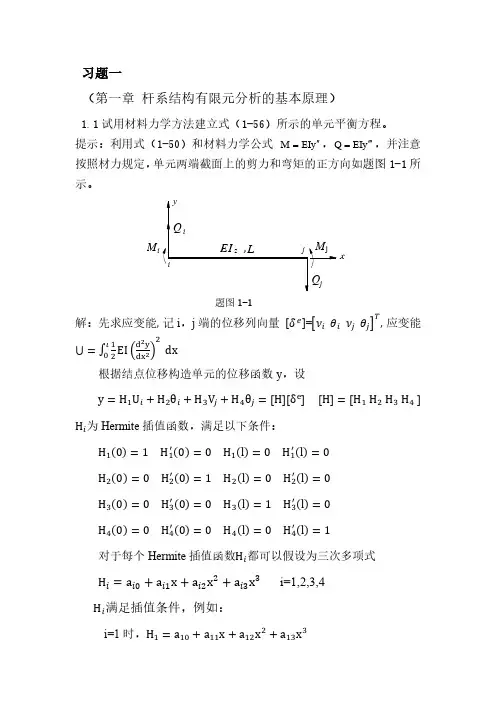

１.1 有限单元法中“离散”的含义是什么？有限单元法是如何将具有无限自由度的连续介质问题转变成有限自由度问题的？位移有限元法的标准化程式是怎样的?(１)离散的含义即将结构离散化，即用假想的线或面将连续体分割成数目有限的单元,并在其上设定有限个节点;用这些单元组成的单元集合体代替原来的连续体,而场函数的节点值将成为问题的基本未知量。

(２）给每个单元选择合适的位移函数或称位移模式来近似地表示单元内位移分布规律，即通过插值以单元节点位移表示单元内任意点的位移。

因节点位移个数是有限的,故无限自由度问题被转变成了有限自由度问题。

(３）有限元法的标准化程式:结构或区域离散，单元分析,整体分析,数值求解。

１.3 单元刚度矩阵和整体刚度矩阵各有哪些性质?各自的物理意义是什么?两者有何区别?单元刚度矩阵的性质：对称性、奇异性（单元刚度矩阵的行列式为零)。

整体刚度矩阵的性质:对称性、奇异性、稀疏性。

单元Ｋiｊ物理意义Ｋij 即单元节点位移向量中第ｊ个自由度发生单位位移而其他位移分量为零时,在第ｊ个自由度方向引起的节点力。

整体刚度矩阵K 中每一列元素的物理意义是:要迫使结构的某节点位移自由度发生单位位移，而其他节点位移都保持为零的变形状态，在所有个节点上需要施加的节点荷载。

2．２什么叫应变能?什么叫外力势能？试叙述势能变分原理和最小势能原理，并回答下述问题：势能变分原理代表什么控制方程和边界条件？其中附加了哪些条件？(1)在外力作用下,物体内部将产生应力σ和应变ε，外力所做的功将以变形能的形式储存起来,这种能量称为应变能。

(2)外力势能就是外力功的负值。

（3）势能变分原理可叙述如下:在所有满足边界条件的协调位移中，那些满足静力平衡条件的位移使物体势能泛函取驻值，即势能的变分为零δ∏p=δ Uε+δV=0此即变分方程。

对于线性弹性体,势能取最小值,即δ2∏Ｐ=δ2Uε+δ2Ｖ≥０此时的势能变分原理就是著名的最小势能原理。

有限元考试题库及答案一、单项选择题（每题2分，共10分）1. 有限元法中，单元刚度矩阵的计算是基于（）。

A. 材料力学B. 结构力学C. 弹性力学D. 流体力学答案：C2. 在有限元分析中，边界条件不包括以下哪一项？（）A. 位移边界条件B. 载荷边界条件C. 温度边界条件D. 速度边界条件答案：D3. 有限元分析中，以下哪种类型的单元是二维的？（）A. 杆单元B. 梁单元C. 壳单元D. 体单元答案：C4. 有限元分析中，以下哪种类型的网格划分方法适用于复杂几何形状？（）A. 结构化网格B. 非结构化网格C. 规则网格D. 混合网格答案：B5. 在有限元分析中，以下哪种方法用于求解线性方程组？（）A. 高斯消元法B. 牛顿迭代法C. 有限差分法D. 有限体积法答案：A二、多项选择题（每题3分，共15分）6. 有限元分析中，以下哪些因素会影响网格划分的质量？（）A. 网格大小B. 网格形状C. 网格数量D. 网格排列答案：ABCD7. 在有限元分析中，以下哪些是常见的单元类型？（）A. 三角形单元B. 四边形单元C. 六面体单元D. 楔形单元答案：ABCD8. 有限元分析中，以下哪些是常见的边界条件？（）A. 固定边界B. 自由边界C. 压力边界D. 位移边界答案：ACD9. 在有限元分析中，以下哪些是常见的求解器类型？（）A. 直接求解器B. 迭代求解器C. 混合求解器D. 并行求解器答案：ABD10. 有限元分析中，以下哪些是常见的后处理技术？（）A. 应力云图B. 位移云图C. 模态分析D. 频率响应分析答案：ABCD三、简答题（每题5分，共20分）11. 简述有限元分析中网格划分的基本原则。

答案：有限元分析中网格划分的基本原则包括：确保网格的几何形状规则、避免过度扭曲的单元、保持网格大小的一致性、在应力集中区域细化网格、以及考虑分析的精度和计算成本。

12. 描述有限元分析中单元刚度矩阵的物理意义。

一、20分)(×) 1. 节点的位置依赖于形态，而并不依赖于载荷的位置( √ ) 2. 对于高压电线的铁塔那样的框架结构的模型化处理使用梁单元(×) 3. 不能把梁单元、壳单元和实体单元混合在一起作成模型( √ ) 4. 四边形的平面单元尽可能作成接近正方形形状的单元(×) 5. 平面应变单元也好，平面应力单元也好，如果以单位厚来作模型化处理的话会得到一样的答案(×) 6. 用有限元法不可以对运动的物体的结构进行静力分析( √ ) 7. 一般应力变化大的地方单元尺寸要划的小才好(×) 8. 所谓全约束只要将位移自由度约束住，而不必约束转动自由度( √ ) 9. 同一载荷作用下的结构，所给材料的弹性模量越大则变形值越小( √ ) 10 一维变带宽存储通常比二维等带宽存储更节省存储量。

二、填空(20 分)1．平面应力问题与薄板弯曲问题的弹性体几何形状都是薄板，但前者受力特点是：平行于板面且沿厚度均布载荷作用，变形发生在板面内；后者受力特点是：垂直于板面的力的作用，板将变成有弯有扭的曲面。

2 ．平面应力问题与平面应变问题都具有三个独立的应力分量：σx，σy，τxy ，三个独立的应变分量：εx，εy，γxy，但对应的弹性体几何形状前者为薄板，后者为长柱体。

3．位移模式需反映刚体位移，反映常变形，满足单元边界上位移连续。

4 ．单元刚度矩阵的特点有：对称性，奇异性，还可按节点分块。

5．轴对称问题单元形状为：三角形或四边形截面的空间环形单元，由于轴对称的特性，任意一点变形只发生在子午面上，因此可以作为二维问题处理。

6．等参数单元指的是：描述位移和描述坐标采用相同的形函数形式。

等参数单元优点是：可以采用高阶次位移模式，能够模拟复杂几何边界，方便单元刚度矩阵和等效节点载荷的积分运算。

7．有限单元法首先求出的解是节点位移，单元应力可由它求得，其计算公式为} = [D][B]6}e 。

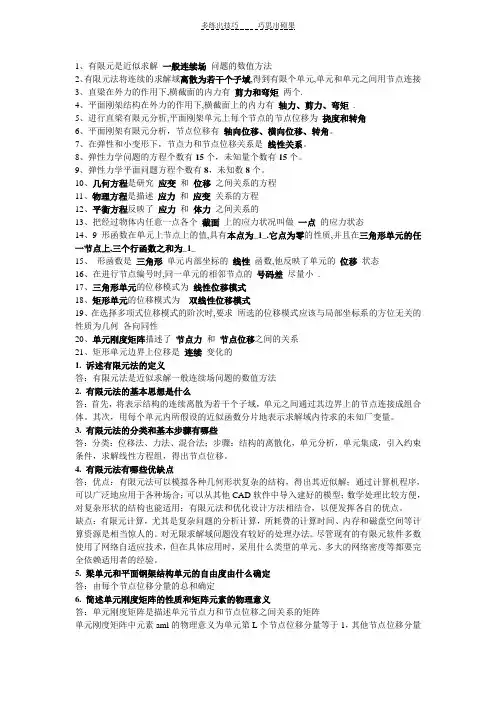

1、有限元是近似求解一般连续场问题的数值方法2、有限元法将连续的求解域离散为若干个子域,得到有限个单元,单元和单元之间用节点连接3、直梁在外力的作用下,横截面的内力有剪力和弯矩两个.4、平面刚架结构在外力的作用下,横截面上的内力有轴力、剪力、弯矩 .5、进行直梁有限元分析,平面刚架单元上每个节点的节点位移为挠度和转角6、平面刚架有限元分析，节点位移有轴向位移、横向位移、转角。

7、在弹性和小变形下，节点力和节点位移关系是线性关系。

8、弹性力学问题的方程个数有15个，未知量个数有15个。

9、弹性力学平面问题方程个数有8，未知数8个。

10、几何方程是研究应变和位移之间关系的方程11、物理方程是描述应力和应变关系的方程12、平衡方程反映了应力和体力之间关系的13、把经过物体内任意一点各个截面上的应力状况叫做一点的应力状态14、9形函数在单元上节点上的值,具有本点为_1_.它点为零的性质,并且在三角形单元的任一节点上,三个行函数之和为_1_15、形函数是_三角形_单元内部坐标的_线性_函数,他反映了单元的_位移_状态16、在进行节点编号时,同一单元的相邻节点的号码差尽量小.17、三角形单元的位移模式为_线性位移模式_-18、矩形单元的位移模式为__双线性位移模式_19、在选择多项式位移模式的阶次时,要求_所选的位移模式应该与局部坐标系的方位无关的性质为几何_各向同性20、单元刚度矩阵描述了_节点力_和_节点位移之间的关系21、矩形单元边界上位移是连续变化的1. 诉述有限元法的定义答：有限元法是近似求解一般连续场问题的数值方法2. 有限元法的基本思想是什么答：首先，将表示结构的连续离散为若干个子域，单元之间通过其边界上的节点连接成组合体。

其次，用每个单元内所假设的近似函数分片地表示求解域内待求的未知厂变量。

3. 有限元法的分类和基本步骤有哪些答：分类：位移法、力法、混合法；步骤：结构的离散化，单元分析，单元集成，引入约束条件，求解线性方程组，得出节点位移。

1、有限元是近似求解一般连续场问题的数值方法2、有限元法将连续的求解域离散为假设干个子域,得到有限个单元,单元和单元之间用节点连接3、直梁在外力的作用下,横截面的内力有剪力和弯矩两个.4、平面刚架结构在外力的作用下横截面上的内力有轴力、剪力、弯矩.5、进行直梁有限元分析,平面刚架单元上每个节点的节点位移为挠度和转角6、平面刚架有限元分析,节点位移有轴向位移、横向位移、转角 .7、在弹性和小变形下,节点力和节点位移关系是线性关系.8、弹性力学问题的方程个数有15个,未知量个数有15个.9、弹性力学平面问题方程个数有8,未知数8个.10、几何方程是研究应变和位移之间关系的方程11、物理方程是描述应力和应变关系的方程12、平衡方程反映了应力和体力之间关系的13、把经过物体内任意一点各个截面上的应力状况叫做一点的应力状态14、9形函数在单元上节点上的值 ,具有本点为_1_.它点为零的性质,并且在三角形单元的任一节点上,三个行函数之和为_1_15、形函数是三角形单元内部坐标的线性函数他反映了单元的位移状态16、在进行节点编号时,同一单元的相邻节点的号差尽量小.17、三角形单元的位移模式为_线性位移模式_-18、矩形单元的位移模式为双线性位移模式19、在选择多项式位移模式的阶次时,要求_所选的位移模式应该与局部坐标系的方位无关的性质为几何各向同性20、单元刚度矩阵描述了节点力和节点位移之间的关系21、矩形单元边界上位移是连续变化的1.诉述有限元法的定义答：有限元法是近似求解一般连续场问题的数值方法2.有限元法的根本思想是什么答：首先,将表示结构的连续离散为假设干个子域,单元之间通过其边界上的节点连接成组合体.其次,用每个单元内所假设的近似函数分片地表示求解域内待求的未知厂变量.3.有限元法的分类和根本步骤有哪些答：分类：位移法、力法、混合法；步骤：结构的离散化,单元分析,单元集成,引入约束条件,求解线性方程组,得出节点位移.4.有限元法有哪些优缺点答：优点：有限元法可以模拟各种几何形状复杂的结构,得出其近似解；通过计算机程序,可以广泛地应用于各种场合；可以从其他CAD软件中导入建好的模型；数学处理比较方便, 对复杂形状的结构也能适用；有限元法和优化设计方法相结合,以便发挥各自的优点.缺点：有限元计算,尤其是复杂问题的分析计算, 所消耗的计算时间、内存和磁盘空间等计算资源是相当惊人的. 对无限求解域问题没有较好的处理方法. 尽管现有的有限元软件多数使用了网络自适应技术, 但在具体应用时,采用什么类型的单元、多大的网络密度等都要完全依赖适用者的经验.5.梁单元和平面钢架结构单元的自由度由什么确定答：由每个节点位移分量的总和确定6.简述单元刚度矩阵的性质和矩阵元素的物理意义答：单元刚度矩阵是描述单元节点力和节点位移之间关系的矩阵单元刚度矩阵中元素aml的物理意义为单元第L个节点位移分量等于1,其他节点位移分量等于0时,对应的第m个节点力分量.7.有限元法根本方程中的每一项的意义是什么P14答：Q——整个结构的节点载荷列阵〔外载荷、约束力〕；整个结构的节点位移列阵；结构的整体刚度矩阵,又称总刚度矩阵.8.位移边界条件和载荷边界条件的意义是什么答：由于刚度矩阵的线性相关性不能得到解,引入边界条件,使整体刚度矩阵求的唯一解.9.简述整体刚度矩阵的性质和特点P14答：对称性；奇异性；稀疏性；对角线上的元素恒为正.10简述整体坐标的概念P25答：在整体结构上建立的坐标系叫做整体坐标,又叫做统一坐标系.11.简述平面钢架问题有限元法的根本过程答：1〕力学模型确实定,2〕结构的离散化,3〕计算载荷的等效节点力,4〕计算各单元的刚度矩阵,5〕组集整体刚度矩阵,6〕施加边界约束条件,7〕求解降价的有限元根本方程, 8〕求解单元应力,9〕计算结果的输出.12.弹性力学的根本假设是什么.答：连续性假定,弹性假定,均匀性和各向同性假定,小变形假定,无初应力假定.13.弹性力学和材料力学相比,其研究方法和对象有什么不同.答：研究对象：材料力学主要研究杆件,如柱体、梁和轴,在拉压、剪切、弯曲和扭转等作用下的应力、形变和位移.弹性力学研究各种形状的弹性体,除杆件外,还研究平面体、空间体,板和壳等.因此,弹性力学的研究对象要广泛得多.研究方法：弹性力学和材料力学既有相似之外,又有一定区别.弹性力学研究问题,在弹性体区域内必须严格考虑静力学、几何学和物理学三方面条件,在边界上严格考虑受力条件或约束条件,由此建立微分方程和边界条件进行求解,得出较精确的解答.而材料力学虽然也考虑这几方面的条件,但不是十分严格的,材料力学只研究和适用于杆件问题. 14.简述圣维南原理. 答；把物体一小局部上的面力变换为分布不同但静力等效的面力,但影响近处的应力分量, 而不影响远处的应力.“局部影响原理〞15.平面应力问题和平面应变问题的特点和区别各是什么试各举出一个典型平面应力和平面应变的问题的实例.答：平面应力问题的特点：长、宽尺寸远大于厚度,沿板面受有平行板的面力,且沿厚度均匀分布,体力平行于板面且不沿厚度变化,在平板的前后外表上无外力作用平面应变问题的特点：Z向尺寸远大于x、y向尺寸,且与z轴垂直的各个横截面尺寸都相同,受有平行于横截面且不沿z向变化的外载荷,约束条件沿z向也不变,即所有内在因素的外来作用都不沿长度变化.区别：平面应力问题中z方向上应力为零,平面应变问题中z方向上应变为零、应力不为零.举例：平面应力问题等厚度薄板状弹性体,受力方向沿板面方向,荷载不沿板的厚度方向变化,且板的外表无荷载作用.平面应变问题一一水坝用于很长的等截面四柱体,其上作用的载荷均平行于横截面,且沿柱长方向不变法.16.三角形常应变单元的特点是什么矩形单元的特点是什么写出它们的位移模式.答：三角形单元具有适应性强的优点,较容易进行网络划分和逼近边界形状,应用比较灵活.其缺点是它的位移模式是线性函数,单元应力和应变都是常数,精度不够理想.矩形单元的位移模式是双线性函数,单元的应力、应变式线性变化的,具有精度较高, 形状规整,便于实现计算机自动划分等优点,缺点是单元不能适应曲线边界和斜边界,也不能随意改变大小,适用性非常有限.17.写出单元刚度矩阵表达式、并说明单元刚度与哪些因素有关.答：单元刚度矩阵与节点力坐标变换矩阵,局部坐标系下的单元刚度矩阵,节点位移有关的坐标变换矩阵.18.如何由单元刚度矩阵组建整体刚度矩阵〔叠加法〕答：〔1〕把单元刚度矩阵扩展成单元奉献矩阵 ,把单元刚度矩阵中的子块按其在整体刚度矩阵中的位置排列, 空白处用零子块填充.〔2〕把单元的奉献矩阵的对应列的子块相叠加, 即可得出整体刚度矩阵 .19.整体刚度矩阵的性质.答：〔1〕整体刚度矩阵中每一列元素的物理意义为：欲使弹性体的某一节点沿坐标方形发生单位为移,而其他节点都保持为零的变形状态,在各节点上所需要施加的节点力；〔2〕整体刚度矩阵中的主对角元素总是正的；〔3〕整体刚度矩阵是一个对称阵；〔4〕整体刚度矩阵式一个呈带状分布的稀疏性矩阵.〔5〕整体刚度矩阵式一个奇异阵,在排除刚体位移后,他是正定阵.20.简述形函数的概念和性质.答：形函数的性质有：〔1〕形函数单元节点上的值,具有“本点为一、他点为零〞的性质；〔2〕在单元的任一节点上,三角函数之和等于1; 〔3〕三角形单元任一一条边上的形函数,仅与该端点节点坐标有关,而与另外一个节点坐标无关；〔4〕型函数的值在0〜1之间变换.21.结构的网格划分应注意哪些问题 .如何对其进行节点编号.才能使半带宽最小.P50, P8相邻节点的号差最小答：一般首选三角形单元或等参元.对平直边界可选用矩形单元,也可以同时选用两种或两种以上的单元.一般来说,集中力,集中力偶,分布在和强度的突变点,分布载荷与自由边界的分界点,支撑点都应该取为节点,相邻节点的号差尽可能最小才能使半带宽最小22.为了保证解答的收敛性,单元位数模式必须满足什么条件答：〔1〕位移模式必须包含单元刚体位移；〔2〕位移模式必须包含单元的常应变；〔3〕位移模式在单元内要连续,且唯一在相邻单元之间要协调.在有限单元法中,把能够满足条件1和条件2的单元称为完备单元,把满足条件3的单元叫做协调单元或保续单元.23有限元分析求得的位移解收敛于真实解得下界的条件.答：1.位移模式必须包含单元的刚体位移,2.位移模式必须包含单元的常应变,3.位移模式在单元内要连续,且位移在相邻单元之间要协调.24.简述等参数单元的概念.答：坐标变换中采用节点参数的个数等于位移模式中节点参数的个数,这种单元称为等参单元.25.有限元法中等参数单元的主要优点是什么答：1〕应用范围广.在平面或空间连续体,杆系结构和板壳问题中都可应用.2〕将不规那么的单元变化为规那么的单元后,易于构造位移模式.3〕在原结构中可以采用不规那么单元,易于适用边界的形状和改变单元的大小.4〕可以灵活的增减节点,容易构造各种过度单元.5〕推导过程具有通用性.一维,二维三维的推导过程根本相同.26.简述四节点四边形等参数单元的平面问题分析过程.答：〔1〕通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元,并选取单元的唯一模式；〔2〕通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；〔3〕将四节点四边形等参数单元的位移模式代入平面问题的几何方程,得到单元应变分量的计算式,再将单元应变代入平面问题的物理方程,得到平面四节点等参数单元的应力矩阵〔4〕用虚功原理球的单元刚度矩阵,,最后用高斯积分法计算完成.27.为什么等参数单元要采用自然坐标来表示形函数为什么要引入雅可比矩阵答：简化计算得到形函数的偏导关系.28. ANSYS软件主要包括哪些局部各局部的作用是什么答：1.前处理模块：提供了一个强大的实体建模及网络划分工具,用户可以方便地构造有限元模型.2.分析计算模块：包括结构分析、流体力学分析、磁场分析、声场分析、压电分析以及多种物理场的耦合分析,可以模拟多种物理介质的相互作用,具有灵敏度分析及优化分析水平.3.后处理模块：可将计算后果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示等图形方式显示出来,也可将计算结果以图表、曲线形式显示出来或输出.29. ANSYS软件提供的分析类型有哪些答：结构静力分析、机构动力分析、结构非线性分析、动力学分析、热分析、流体力学分析、电磁场分析、声场分析、压电分析.30.简述ANSYS软件分析静力学问题的根本流程.答：1.前处理器：1〕定义单元类型,2〕定义实常数,3〕定义材料属性,4〕创立实体几何模型,5〕划分网络；2.求解器：1〕定义分析类型,2〕施加载荷和位移约束条件,3〕求解；三角形三节点单元的位移是连续的,应变和应力在单元内是常数,因而其相邻单元将具有不同的应力和应变,即在单元的公共边界上和应变的值将会有突变.矩形单元的边界上,位移是线性变化的,显然,在两个相邻矩形单元的公共边界上,其位移是连续的.节点的选用原那么：一般说,集中力、集中力偶、分布载荷强度的突变点、分布载荷与自由边界的分界点、支承点都能赢取为节点.单元的划分原那么：〔1〕划分单元的数目,视要求的计算精度和计算机的性能而定.〔2〕单元的大小,可根据部位的不同而有所不同.1、试述街节点力和节点载荷的区别.节点力是单元与节点之间的作用力；如果取整个结构为研究对象,节点力为内力,节点载荷是作用在节点上的外载荷.2、试述求整体刚度矩阵的两种方法.分别建立各节点的平衡方程式,写成矩阵形式,可求得整体刚度矩阵；将各单元刚度矩阵按规律叠加,也可得整体刚度矩阵.3、平面问题中划分单元的数目是否越多越好不是越多越好.划分单元的数目,视要求的计算精度和计算机的性能而定.随着单元数目的接连多,有限元解逐步逼近于真实解,但是,单元数目接连加,刚求解的有限元线性方程组的数目接连多, 需要占用更多的计算机内存资源,求解时间接连长,所以,在计算机上进行有限元分析时,还要考虑计算机的性能.单元数过多并不经济.4、写出单元刚度矩阵的表达式,并说明单元刚度与那些因素有关[B]-单元应变矩阵,[D]-弹性矩阵,t-厚度〕单元刚度矩阵取决于单元的大小、方向、和弹性常数,而与单元的位置无关,即不随单元或坐标轴的平移而改变.5、选择多项式为单元的位移模式时,除了要满足单元的完备性和协调性要求,还须考虑什么因素还须考虑两个因素：1、所选的位移模式应该与局部坐标系的方位无关,即几何各向同性. 2、多项式位移模式中的项数必须等于或稍大于单元边界上的外节点的自由度数,通常取多项式的项数与单元的外节点的自由度数想等.。

有限元分析及其应用-2010思考题：1、有限元法的基本思想是什么？有限元法的基本步骤有那些？其中“离散”的含义是什么？是如何将无限自由度问题转化为有限自由度问题的？答：基本思想：几何离散和分片插值。

基本步骤：结构离散、单元分析和整体分析。

离散的含义：用假想的线或面将连续物体分割成由有限个单元组成的集合，且单元之间仅在节点处连接，单元之间的作用仅由节点传递。

当单元趋近无限小，节点无限多，则这种离散结构将趋近于实际的连续结构。

2、有限元法与经典的差分法、里兹法有何区别？区别：差分法：均匀离散求解域，差分代替微分，要求规则边界，几何形状复杂精度较低；里兹法：根据描述问题的微分方程和相应的定解构造等价的泛函表达式，求得近似解；有限元：基于变分法，采用分片近似进而逼近总体的求解微分方程的数值计算方法。

3、一根单位长度重量为q的悬挂直杆，上端固定，下端受垂直向下的外力P，试1）建立其受拉伸的微分方程及边界条件；2）构造其泛函形式；3）基于有限元基本思想和泛函求极值构造其有限元的计算格式（即最小势能原理）。

4、以简单实例为对象，分别按虚功原理和变分原理导出有限元法的基本格式（单元刚度矩阵）。

5、什么是节点力和节点载荷？两者有何区别？答：节点力：单元与单元之间通过节点相互作用节点载荷：作用于节点上的外载6、单元刚度矩阵和整体刚度矩阵各有何特点？其中每个矩阵元素的物理意义是什么（按自由度和节点解释）？答：单元刚度矩阵：对称性、奇异性、主对角线恒为正整体刚度矩阵：对称性、奇异性、主对角线恒为正、稀疏性、带状性。

Kij，表示j节点产生单位位移、其他节点位移为零时作用i节点的力，节点力等于节点位移与单元刚度元素乘积之和。

7、单元的形函数具有什么特点？有哪些性质？答：形函数的特点：Ni为x，y的坐标函数，与位移函数有相同的阶次。

形函数Ni在i节点的值为1，而在其他节点上的值为0；单元内任一点的形函数之和恒等于1；形函数的值在0~1间变化。

姓名:学号:班级:有限元分析及应用作业报告一､问题描述图示无限长刚性地基上的三角形大坝,受齐顶的水压力作用,试用三节点常应变单元和六节点三角形单元对坝体进行有限元分析,并对以下几种计算方案进行比较:1)分别采用相同单元数目的三节点常应变单元和六节点三角形单元计算;2)分别采用不同数量的三节点常应变单元计算;3)当选常应变三角单元时,分别采用不同划分方案计算｡二､几何建模与分析图1-2力学模型由于大坝长度>>横截面尺寸,且横截面沿长度方向保持不变,因此可将大坝看作无限长的实体模型,满足平面应变问题的几何条件;对截面进行受力分析,作用于大坝上的载荷平行于横截面且沿纵向方向均匀分布,两端面不受力,满足平面应变问题的载荷条件｡因此该问题属于平面应变问题,大坝所受的载荷为面载荷,分布情况及方向如图1-2所示,建立几何模型,进行求解｡假设大坝的材料为钢,则其材料参数:弹性模量E=2.1e11,泊松比σ=0.3三､第1问的有限元建模本题将分别采用相同单元数目的三节点常应变单元和六节点三角形单元计算｡1)设置计算类型:两者因几何条件和载荷条件均满足平面应变问题,故均取Preferences为Structural2）选择单元类型:三节点常应变单元选择的类型是PLANE42(Quad 4node42),该单元属于是四节点单元类型,在网格划分时可以对节点数目控制使其蜕化为三节点单元;六节点三角形单元选择的类型是PLANE183(Quad 8node183),该单元属于是八节点单元类型,在网格划分时可以对节点数目控制使其蜕化为六节点单元｡因研究的问题为平面应变问题,故对Element behavior(K3)设置为plane strain｡3)定义材料参数4)生成几何模a. 生成特征点b.生成坝体截面5)网格化分:划分网格时,拾取所有线段设定input NDIV 为10,选择网格划分方式为Tri+Mapped,最后得到200个单元｡6)模型施加约束:约束采用的是对底面BC全约束｡大坝所受载荷形式为Pressure,作用在AB面上,分析时施加在L AB上,方向水平向右,载荷大小沿L AB由小到大均匀分布(见图1-2)｡以B为坐标原点,BA方向为纵轴y,则沿着y方向的受力大小可表示为:ρ (1)P-=gh=ρg=-98000{*}98000)(Y10y其中ρ为水的密度,取g为9.8m/s2,可知P max为98000N,P min为0｡施加载荷时只需对L AB插入预先设置的载荷函数(1)即可｡网格划分及约束受载情况如图1-3(a)和1-4(a)所示｡7)分析计算8)结果显示四､计算结果及结果分析4.1计算结果(1)三节点常应变单元(4 node 42)图1-3(a)常应变三节点单元的网格划分及约束受载图图1-3(b)常应变三节点单元的位移分布图(2)六节点三角形单元图1-4(a)六节点三角形单元网格划分及约束受载图图1-4(b) 六节点三角形单元的变形分布图根据以上位移和应力图,可以得出常应变三节点单元和六节点三角形单元的最小最大位移应力如表1-1所示｡4.2 结果分析由以上各图和数据表可知,采用三节点和六节点的三角形单元分析计算:（1）最大位移都发生在A点,即大坝顶端,最大应力发生在B点附近,即坝底和水的交界处,且整体应力和位移变化分布趋势相似,符合实际情况;（2）结果显示三节点和六节点单元分析出来的最大应力值相差较大,原因可能是B点产生了虚假应力,造成了最大应力值的不准确性｡（3）根据结果显示,最小三节点和六节点单元分析出来的最小应力值相差极为悬殊,结合理论分析,实际上A点不承受载荷,最小应力接近于零,显然六节点三角形单元分析在这一点上更准确｡（4）六节点的应力范围较大,所以可判断在单元数目相同的前提下,节点数目越多,分析精度就越大;但是节点数目的增多会不可避免地带来计算工作量增加和计算效率降低的问题｡五､第2问的有限元建模及计算结果此次分析选择的单元类型为常应变三节点单元｡选用三种不同单元数目情况进行比较分析｡具体做法如下:有限元建模步骤与第1小题类似,只是在划分网格时,依次设置NDIV值为5,10,50,所获得的单元数目依次为23(图1-9(a))､80(图1-10(a))､1850(图1-11(a));分别计算并得到位移变化图如图1-9(b)､1-10(b)､1-11(c)所示;分别计算并得到应力变化云图如图1-9(c)､1-10(c)､1-11(c)所示｡(1)NDIV取5时的常应变三节点单元(单元数23)图1-9(a) NDIV为5的网格划分及约束受载图图1-9(b) NDIV为5的位移分布图(2)NDIV为10的常应变三节点单元(单元数80)图1-10(a)NDIV为10的网格划分及约束受载图图1-10(b)NDIV为10的位移分布图图1-10(c)NDIV为10的应力分布图(3)NDIV为50的常应变三节点单元(单元数1850)图1-11(a)NDIV为50的网格划分及约束受载图图1-11(b) NDIV为50的位移分布图图1-11(c)NDIV为50的应力分布图由以上不同单元数目的位移应力分布图可以看出,大坝截面所受位移和应力的变化趋势是相同的,最大应力都发生在坝底和水的交界点附近,最小应力发生在大坝顶端;最大变形位移也是发生在坝顶｡不同单元数目下计算的数据如表1-2所示｡表1-2 不同单元数目下计算数据表(4)结果分析由以上分析结果可知:（1）随着单元数目的增加,最大位移变化不大,应力变化范围逐步增大;（2）随着单元数目的增加,即网格划分越密,分析的结果准确度将会提高;但是单元数目的增加和节点数目的增加都会造成计算量的增加和计算速度的下降的问题｡(3)对于本次计算结果,仍可能存在虚假应力,应力的准确值无法准确得出,只是网格划分越密,计算结果越精确｡所以减少虚假应力影响的措施之一就是增加单元的数目,提高网格划分的密度｡五､第3问的有限元建模及计算结果由图1-1所示的划分方案可知,需采用手动划分网格:首先创建6个节点,然后采用不同的方式连接节点创建单元,从而分别得到两种不同的网格划分方式,见下图1-12所示｡对底边的三个节点施加全约束;载荷建立方程式并创建table;其他的处理方式与第1小题相同｡图1-12方案一和二的划分方案图有限元模型建立完成后进行求解,则可得到方案一和方案二的的位移图和应力图,如图1-13(a)､1-13(b)､1-14(a)､1-14(b)所示｡图1-13(a)方案一网格划分方式下的位移图图1-13(b)方案一网格划分方式下的应力图图1-14(a) 方案二网格划分方式下的位移图图1-14(b)方案二网格划分方式下的应力图由以上两种方案的位移和应力图可得出的最大位移和最小最大应力如表1-3所示:表1-3 方案一和方案二计算数据表由以上分析结果可知,由于方案一和二都只有四个单元,所以在计算应力和位移的时结果的准确度较低｡分析应力图可知,方案二得出的最大应力不在坝底和水的交界处,不符合实际情况,而方案一的最大应力所在位置符合实际情况,所以总体来说,方案一的分析结果优于方案二｡原因是方案一具有整体几何保形性的单元数目多于方案二的数目｡六､总结和建议通过以上分析情况可以看出,如果要使分析结果较为精确,单元的类型选择要恰当｡由第(1)小问计算结果可知,不同的单元类型会造成结果的不同,节点较多可以保证计算精度较高;由第(2)小问的计算结果可知,划分网格时,单元数目也不能太少,单元数目的增加也可以提高计算的精度;但是对于实际工程而言,采用较多节点的单元反而会增加计算的工作量,影响工作效率和经济性｡因此在保证网格划分大小适当和均匀的前提下,使应力集中处划的密集些,这样也能得到较为精确的结果｡实验四试题4:图示为带方孔(边长为80mm)的悬臂梁,其上受部分均布载荷(p=10Kn/m)作用,试采用一种平面单元,对图示两种结构进行有限元分析,并就方孔的布置进行分析比较,如将方孔设计为圆孔,结果有何变化?(板厚为1mm,材料为钢)一､物理模型:图示为带方孔(边长为80mm)的悬臂梁,其上受均布载荷(p=10Kn/m)的作用,试采用一种平面单元,对图示两种结构进行有限元分析比较,如将方孔设计为圆孔,结果有何变化?(板厚为1mm,材料为钢)(图略)采用平面单元结构solid:quad 4nodes 42结构施加载荷:线载荷于上边的一半长度处施加约束:左侧完全刚固,限制所有自由度网格划分:NDIV取10,默认smart划分选择网格划分方式为Tri+free竖方孔有限元模型竖方孔位移云图竖方孔应力云图横方孔有限元模型横方孔位移云图横方孔应力云图圆孔有限元模型圆孔位移云图圆孔应力云图结果是较为精确的,也符合实际情况在上述三种悬臂梁中,可以得到以下结论:1､对于同种孔不同的开口位置:横孔的最大位移大于竖向开孔,但其最小应力和最大应力均显著小于竖向开孔,说明横向开孔的应力集中现象相对较小,但刚度略差｡2､对于不同的开孔形状,圆孔在最大位移方面优于方孔,最小应力差于方孔,最大应力与横方孔持平,好于竖方孔｡所以横方孔或圆孔是我们在悬臂梁设计中应该采用的工艺措施｡加筋板建模ANSYS 作业一､加筋板建模加筋板的几何图形如图1所示｡图1 加筋板的几何模型四边简支的板,受到均布压力0.1Mpa 的作用,求变形和应力｡ 要求:使用shell63和beam188单元｡（1） 两个计算模型:无加筋板和加筋板(如图1)｡ （2） 取图:两个计算模型的:a ､几何模型､有限元模型(把边界条件和加载显示出来)b ､加筋板把截面形状显示出来,即分别取图显示角钢L15010010⨯⨯和T 型材2020028100⨯⊥⨯的截面形状｡c ､计算结果云图｡位移云图和应力云图｡(3)下结论｡横向加强筋加筋板有限元模型普通平板几何模型普通平板有限元模型T 型材几何模型L型材几何模型加筋板应力云图普通板应力云图有限元参数:弹性模量:2.1e11,泊松比:0.3,NDIV为10,平板采用shell63单元,梁采用beam188单元｡模型施加约束:四边简支,限制UX,UY,UZ三个方向自由度模型施加载荷:施加载荷于面上,均布载荷选择网格划分方式为Tri+free与实际相比,正确性良好,基本反映了真实的变形与应变情况｡结论:可以看到,加筋板在减少变形以及减轻应力方面的巨大作用｡加筋板的最大位移和最小应力比普通平板少了一个数量级,最大应力也远小于普通平板｡因此在强度和刚度两方面指标上,加筋板远胜于普通平板｡。

有限元分析6、离散的目的是什么？（6 分）答案要点：将无穷自由度问题转换成有限个自由度问题，从而将连续的微分方程转换为有限个代数方程求解。

7、总刚矩阵是一个奇异阵，其物理意义是什么？（6 分）答案要点：结构在无约束或约束不足时，结构可以可以发生刚体运动，从而在结构的位移中包含刚体位移，而不是变形位移。

8、建立有限元模型应遵循哪两个基本原则？（6 分）答案要点：（1）保证计算结果的精度；（2）控制模型的规模。

每答对1 个得3 分。

9、结构有限元静力分析主要计算什么内容？（6 分）答案要点：（1）结构变形；（2）结构应变；（3）结构应力。

每答对1 个得2 分。

（5）变差缩减性；（6）仿射不变性。

备注：每种性质须给出简要的说明，每个性质各 1 分。

1、比较体素构造法和边界表示法的优缺点，并给出混合表示方法的特点。

（6 分）答案要点：（1）边界表示法边界表示法在图形处理上有明显的优点，因为这种方法与工程图的表示法相近，根据其数据可以迅速转化为线框模型和面模型。

尤其在曲面造型领域，便于计算机处理、交互设计与修改。

对于面的数学描述而言，用边界表示法可以表达平面和自由曲面（如Coons 曲面、NURBS 曲面）。

边界表示法的缺点是数据量庞大，对于简单形体如球体、柱体等的表示显得过于复杂。

（2 分）（2）体素构造法体素构造法在几何形状定义方面具有精确、严格的特点。

其基本定义单位是体和面，但不具备面、环、边、点的拓扑关系，因此其数据结构简单。

在特征造型方面，体素正是零件基本形状的具体表示，因此对于加工过程中的特征识别具有重要作用。

正是由于体素构造法未能建立完整的边界信息，因此难以向线框模型和工程图转化，并且在显示时必须进行形状显示域的大量计算。

同样，对于自由形状形体的描述也难以进行，对于模型的局部形状修改不能进行。

（2 分）（3）混合表示在实践中，体素构造法和边界表示法各有所长，因此目前的几何造型引擎几乎都采用体素构造和边界表示的混合方法来进行实体造型。
