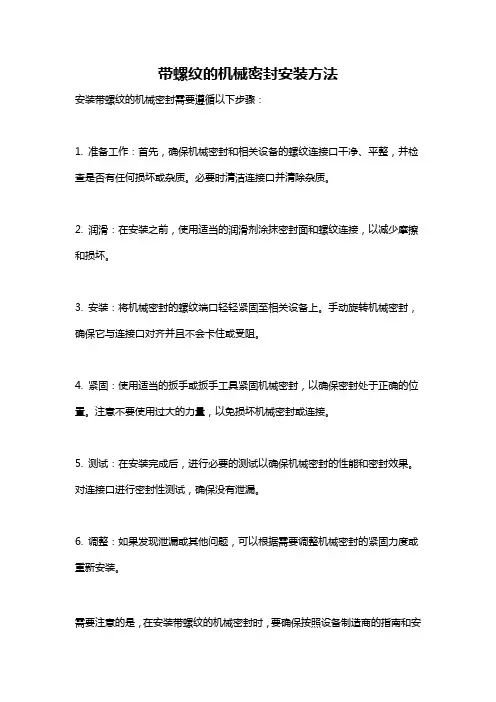

带螺纹的机械密封安装方法
安装带螺纹的机械密封需要遵循以下步骤：
1. 准备工作：首先，确保机械密封和相关设备的螺纹连接口干净、平整，并检查是否有任何损坏或杂质。
必要时清洁连接口并清除杂质。
2. 润滑：在安装之前，使用适当的润滑剂涂抹密封面和螺纹连接，以减少摩擦和损坏。
3. 安装：将机械密封的螺纹端口轻轻紧固至相关设备上。
手动旋转机械密封，确保它与连接口对齐并且不会卡住或受阻。
4. 紧固：使用适当的扳手或扳手工具紧固机械密封，以确保密封处于正确的位置。
注意不要使用过大的力量，以免损坏机械密封或连接。
5. 测试：在安装完成后，进行必要的测试以确保机械密封的性能和密封效果。
对连接口进行密封性测试，确保没有泄漏。
6. 调整：如果发现泄漏或其他问题，可以根据需要调整机械密封的紧固力度或重新安装。
需要注意的是，在安装带螺纹的机械密封时，要确保按照设备制造商的指南和安
装要求进行操作。
此外，如果你不确定如何正确安装密封，请咨询专业人士以避免出现问题。

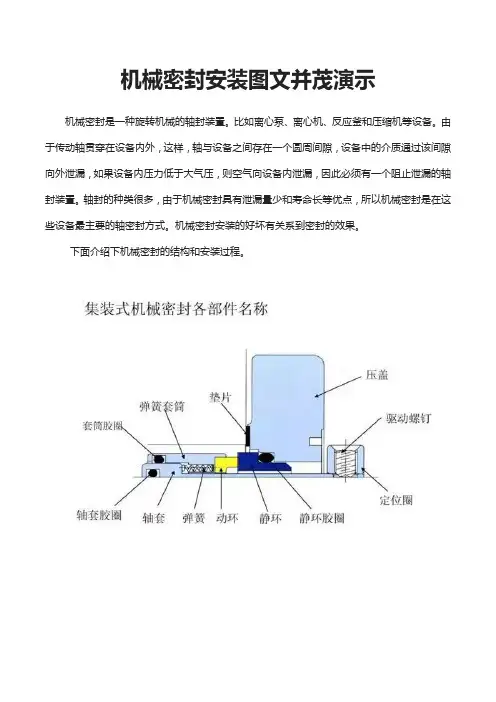

机械密封安装图文并茂演示机械密封是一种旋转机械的轴封装置。
比如离心泵、离心机、反应釜和压缩机等设备。
由于传动轴贯穿在设备内外，这样，轴与设备之间存在一个圆周间隙，设备中的介质通过该间隙向外泄漏，如果设备内压力低于大气压，则空气向设备内泄漏，因此必须有一个阻止泄漏的轴封装置。
轴封的种类很多，由于机械密封具有泄漏量少和寿命长等优点，所以机械密封是在这些设备最主要的轴密封方式。
机械密封安装的好坏有关系到密封的效果。
下面介绍下机械密封的结构和安装过程。
AIG318 集装式机械密封。

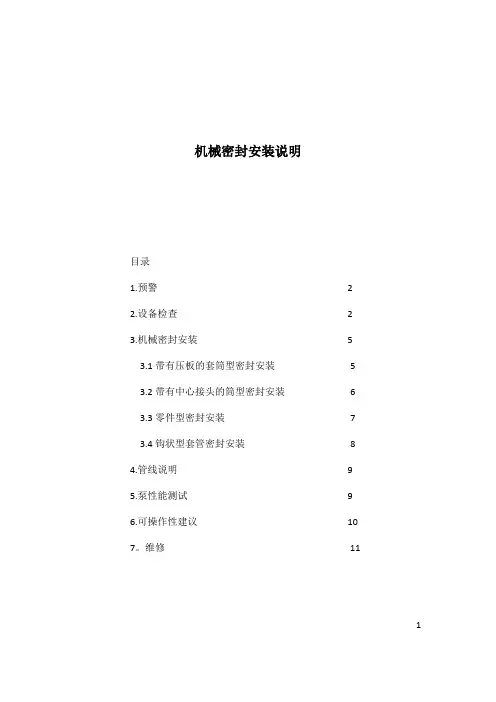

机械密封安装说明目录1.预警 22.设备检查 23.机械密封安装 53.1带有压板的套筒型密封安装 53.2带有中心接头的筒型密封安装 63.3零件型密封安装73.4钩状型套管密封安装84.管线说明95.泵性能测试96.可操作性建议107。
维修1111.预警请仔细阅读此手册。
根据以下说明安装将会有助于机械密封无故障运行，延长使用寿命。
相关的机械密封辅助设备（储罐，冷却器等）要求单独的说明。
机械密封和相关的设备必须在未打开，原始装箱情况下进行运输和仓储。
存放机械密封和相关设备的仓库必须干燥无尘。
避免将设备暴漏在温度波动较大和辐射环境下。
最终用户必须确定指派搬运，安装及操作人员熟悉机械密封和相关设备的设计及操作要求。
2.设备检查2.1设备拆卸前遵循装置安全规定2.1.1指派人员穿戴安全设备2.1.2关闭设备驱动和阀门2.1.3隔离设备并释放系统中压力2.1.4油罐有毒材料规定查阅材料安全数据表（MSDS）2.2 根据设备制造商说明允许进入密封安装区进行设备拆卸2.3 移去现存的焊封法（机械密封或其他方面）。
彻底清洁密封腔和轴。
2.4确定轴尺寸与密封安装图上所示一样。
检查垫片下表面确保它们没有凹凸或刮痕2.5 确定密封腔孔或指示安装内径与安装图上所示一样。
2.6 机械密封设备安装和动作的任何改变（重做）检查并根据密封安装图进行。
2对于球型或转动性轴承来说，沿轴上任何一点轴偏转不应该超过0.05mm（0.002“）TIR(指示器总读数)。
对于套管型轴承，参考制造商说明。
如果设备没有完全拆下，确定偏转接近密封位置。
上述值适用于轴速范围在1000到3600RPM.高于或低于这些值请咨询FLOWSERVE 代表。
见图1轴端余隙不超过0.25 mm（0.010“）TIR不考虑推力轴承型。
见图2根据制造商规定应检查径向轴位移。
通产个情况0.05-0.10mm适用于球型或转动型轴承。
而套管或经向轴承通常在0.10-0.15mm （0.004-0.006‘‘）范围内见图三3至轴中心线的密封腔方形应在0.015mm每25mm轴半径（0.0005‘‘每1’’轴半径），注意：确保轴端余隙不会影响读数。

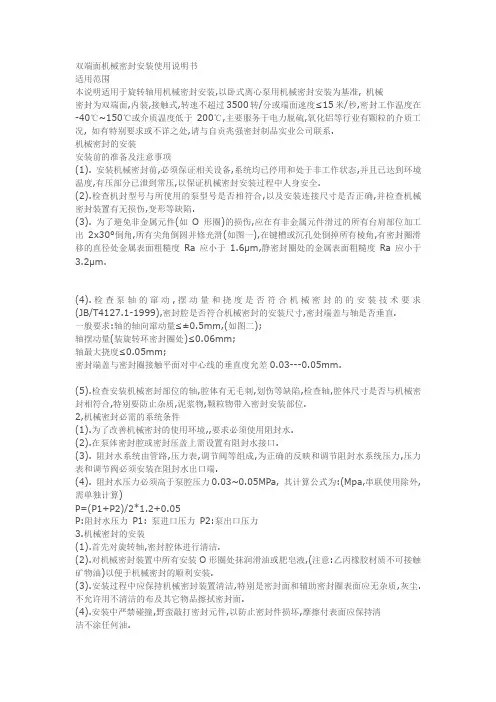

双端面机械密封安装使用说明书适用范围本说明适用于旋转轴用机械密封安装,以卧式离心泵用机械密封安装为基准, 机械密封为双端面,内装,接触式,转速不超过3500转/分或端面速度≤15米/秒,密封工作温度在-40℃~150℃或介质温度低于200℃,主要服务于电力脱硫,氧化铝等行业有颗粒的介质工况, 如有特别要求或不详之处,请与自贡兆强密封制品实业公司联系.机械密封的安装安装前的准备及注意事项(1). 安装机械密封前,必须保证相关设备,系统均已停用和处于非工作状态,并且已达到环境温度,有压部分已泄到常压,以保证机械密封安装过程中人身安全.(2).检查机封型号与所使用的泵型号是否相符合,以及安装连接尺寸是否正确,并检查机械密封装置有无损伤,变形等缺陷.(3). 为了避免非金属元件(如O形圈)的损伤,应在有非金属元件滑过的所有台肩部位加工出2x30°倒角,所有尖角倒圆并修光滑(如图一),在键槽或沉孔处倒掉所有棱角,有密封圈滑移的直径处金属表面粗糙度Ra应小于 1.6μm,静密封圈处的金属表面粗糙度Ra应小于3.2μm.(4).检查泵轴的窜动,摆动量和挠度是否符合机械密封的的安装技术要求(JB/T4127.1-1999),密封腔是否符合机械密封的安装尺寸,密封端盖与轴是否垂直.一般要求:轴的轴向窜动量≤±0.5mm,(如图二);轴摆动量(装旋转环密封圈处)≤0.06mm;轴最大挠度≤0.05mm;密封端盖与密封圈接触平面对中心线的垂直度允差0.03---0.05mm.(5).检查安装机械密封部位的轴,腔体有无毛刺,划伤等缺陷,检查轴,腔体尺寸是否与机械密封相符合,特别要防止杂质,泥浆物,颗粒物带入密封安装部位.2,机械密封必需的系统条件(1).为了改善机械密封的使用环境,,要求必须使用阻封水.(2).在泵体密封腔或密封压盖上需设置有阻封水接口.(3). 阻封水系统由管路,压力表,调节阀等组成,为正确的反映和调节阻封水系统压力,压力表和调节阀必须安装在阻封水出口端.(4). 阻封水压力必须高于泵腔压力0.03~0.05MPa, 其计算公式为:(Mpa,串联使用除外,需单独计算)P=(P1+P2)/2*1.2+0.05P:阻封水压力P1: 泵进口压力P2:泵出口压力3.机械密封的安装(1).首先对旋转轴,密封腔体进行清洁.(2).对机械密封装置中所有安装O形圈处抹润滑油或肥皂液,(注意:乙丙橡胶材质不可接触矿物油)以便于机械密封的顺利安装.(3).安装过程中应保持机械密封装置清洁,特别是密封面和辅助密封圈表面应无杂质,灰尘.不允许用不清洁的布及其它物品擦拭密封面.(4).安装中严禁碰撞,野蛮敲打密封元件,以防止密封件损坏,摩擦付表面应保持清洁不涂任何油.(5).安装中应注意区分左,右静环以及轴套的安装方向,对有防止静环轴向位移的机械密封安装时必须将卡环安放在密封腔的对应位置.(6).机械密封安装完成后,用手转动回转轴,检查静环,压盖与轴套之间和旋转件与密封腔之间有无摩擦,泵轴转动一周应感觉用力均匀.如转不动或转一周局部用力很大,则应检查密封是否存在安装问题,必要时应拆泵查找问题,解决后重装.三,机械密封的使用1.泵启动前3～5分钟打开阻封水系统,并调节阀门使阻封水压力略高于泵腔压力.将泵的入口阀打开,引入介质,在有一定静压情况下观察密封情况.泵腔应始终保持充满液体状态,尽量避免抽空现象.缓慢转动泵轴,观察密封有无泄漏.如果出现较大的泄漏,则可能存在密封安装或其他问题,应拆开密封仔细查找原因,排除后重装.如果情况良好,即可启泵,同时根据泵进出口压力按2,(4)条计算阻封水实际压力,通过调节阀调节阻封水系统压力,使辅助系统良好的工作.5. 在设备初始运行时要随时检查设备有无异响和发热,无以上现象即可连续运行,但需对机械密封的运行情况及时监控,发现有异常及时处理.6.建议每一阻封水支路的水量控制在10-15L/min为宜.7.启动泵初期,可能存在微小的渗漏,但是渗漏逐渐减少则可正常使用,而渗漏不断增加则说明有安装错误或密封有问题,应停止运行,拆泵查找原因,重新装配密封.8.在密封运行期间应注意以下条件,以保证密封的寿命:避免介质压力波动;避免频繁开停车;避免泵抽空,汽蚀;避免阻封水中断或流量不足;避免阻封水压力低于泵腔压力;定期检查密封辅助系统工作是否正常;避免用水质硬的阻封水;四,拆卸停机后,继续供阻封水3～5分钟.将泵排空,确保不会偶然开机,通常可按照与安装相反的步骤拆卸机械密封.五,故障和排除确定和判明自然故障.连续的泄漏流水或阻封水中发现有介质时,表明机械密封已出故障或损坏.。

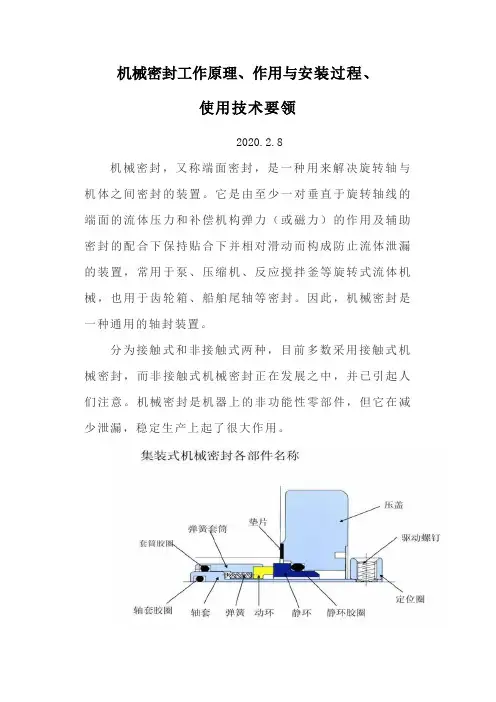

机械密封工作原理、作用与安装过程、使用技术要领2020.2.8机械密封，又称端面密封，是一种用来解决旋转轴与机体之间密封的装置。
它是由至少一对垂直于旋转轴线的端面的流体压力和补偿机构弹力（或磁力）的作用及辅助密封的配合下保持贴合下并相对滑动而构成防止流体泄漏的装置，常用于泵、压缩机、反应搅拌釜等旋转式流体机械，也用于齿轮箱、船舶尾轴等密封。
因此，机械密封是一种通用的轴封装置。
分为接触式和非接触式两种，目前多数采用接触式机械密封，而非接触式机械密封正在发展之中，并已引起人们注意。
机械密封是机器上的非功能性零部件，但它在减少泄漏，稳定生产上起了很大作用。
机械密封的工作原理机械密封的工作原理就是以两个相互贴合，平的与旋转轴线垂直的密封表面，并相对转动的密封装置。
它是靠弹性元件(如弹簧或波纹管)和密封介质的压力，随轴旋转的动环和不随轴旋转的静环的接触端而上产生适当的压紧力，使这两个接触端面紧密贴合，端面间维持一层极薄的液膜，从而达到密封的目的。
机械密封的作用一、提高机器效率、降低能耗。
▪减少机器的内漏、外漏和穿漏，提高机器容积效率。
例如，大庆炼油厂将焦化5FDJ5×2离心泵的叶轮口环改为机械密封，使泵效率提高3.6%耀5.6%。
▪减少摩擦损失，提高机器的机械效率。
例如，将双端面密封改为单端面密封、非平衡型改为平衡型、双支承减底泵封闭一端(所谓砍头泵)减少密封都能减少摩擦损失，提高机械效率。
▪改变密封方式，提高机器或机组的效率。
例如，将屏蔽泵改用机械密封泵，使电动机效率提高;采用磁力传动泵，提高机器效率。
▪改变辅助系统，减少能耗，提高机组效率。
例如，热油泵自冲洗改为小叶轮循环冲洗;双端面密封改为单端面密封，节省封油辅助系统的能耗。
二、节约原材料。
例如，工艺流体回收，减少或消除动力蒸汽和工艺流体的损耗，减少封油损耗等。
三、提高机器可靠性。
例如，轴封的漏损和寿命决定轴封和机器的可靠性。
四、安全和环境保护。

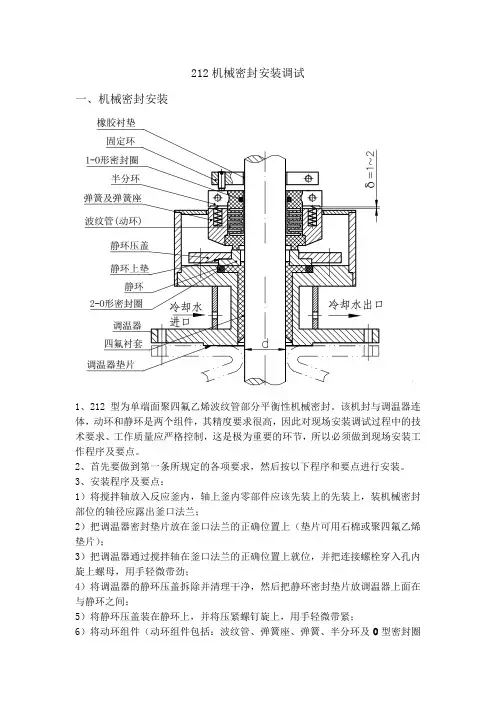

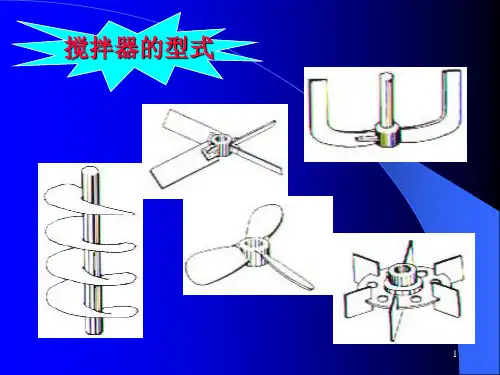

212机械密封安装调试一、机械密封安装1、212型为单端面聚四氟乙烯波纹管部分平衡性机械密封。
该机封与调温器连体，动环和静环是两个组件，其精度要求很高，因此对现场安装调试过程中的技术要求、工作质量应严格控制，这是极为重要的环节，所以必须做到现场安装工作程序及要点。
2、首先要做到第一条所规定的各项要求，然后按以下程序和要点进行安装。
3、安装程序及要点：1）将搅拌轴放入反应釜内，轴上釜内零部件应该先装上的先装上，装机械密封部位的轴径应露出釜口法兰；2）把调温器密封垫片放在釜口法兰的正确位置上（垫片可用石棉或聚四氟乙烯垫片）；3）把调温器通过搅拌轴在釜口法兰的正确位置上就位，并把连接螺栓穿入孔内旋上螺母，用手轻微带劲；4）将调温器的静环压盖拆除并清理干净，然后把静环密封垫片放调温器上面在与静环之间；5）将静环压盖装在静环上，并将压紧螺钉旋上，用手轻微带紧；6）将动环组件（动环组件包括：波纹管、弹簧座、弹簧、半分环及O型密封圈等组成）小心的通过搅拌轴落到静环上面，安装时，动静环密封面应用干净的手指涂上一层情节的润滑油膜，搅拌轴及O型密封圈也应涂上清洁的润滑剂以便顺利装入。
注意：安装时用手的力量将组件推下，严禁锤击，下去时不允许与静环密封端面产生冲撞，以免损坏密封面；7）安装机架→搅拌轴与带支点机架支撑点的连接→减速机→联轴器的连接→釜内尚未安装的零件。
各零部件连接处紧固应牢固可靠；8）注意：机架的安装应确保其轴心线与釜口法兰平面垂直；减速机输出轴轴线与搅拌轴轴线应确保对中，对中后方可安装连接；9）接着前面留下的工作，把调温器与釜口法兰螺栓及静环压盖螺钉压紧，注意在压紧过程中，应在圆周各对应方向对称位置上逐步均匀拧紧，此环节的工作极其重要，它是确保静环密封端面与轴线垂直，否则会影响密封性能；10）在动静环密封面贴合的情况下，用手的力量在圆周均匀的把半分环往下压至间距大致在1-2mm的范围内后，即可初步拧紧半分环；11）把固定环装在半分环上方，并用橡胶衬垫包在搅拌轴外圆与固定环内孔之见，然后紧上固定环，并利用固定环上的四只紧顶螺钉调整动环间距至1-2mm的范围内，并检查圆周上各点应均匀，然后紧住半分环；12）用手转动电机轴，是搅拌轴缓慢地转动几圈，转动应灵活正常，无卡滞等其他不正常现象后，方可转入调试试验；13）将调温器的冷却水管接好。
212机械密封安装调试一、机械密封安装1、212型为单端面聚四氟乙烯波纹管部分平衡性机械密封。
该机封与调温器连体，动环和静环是两个组件,其精度要求很高，因此对现场安装调试过程中的技术要求、工作质量应严格控制，这是极为重要的环节,所以必须做到现场安装工作程序及要点。
2、首先要做到第一条所规定的各项要求，然后按以下程序和要点进行安装.3、安装程序及要点：1）将搅拌轴放入反应釜内,轴上釜内零部件应该先装上的先装上，装机械密封部位的轴径应露出釜口法兰;2）把调温器密封垫片放在釜口法兰的正确位置上(垫片可用石棉或聚四氟乙烯垫片）；3）把调温器通过搅拌轴在釜口法兰的正确位置上就位，并把连接螺栓穿入孔内旋上螺母,用手轻微带劲；4）将调温器的静环压盖拆除并清理干净，然后把静环密封垫片放调温器上面在与静环之间；5）将静环压盖装在静环上，并将压紧螺钉旋上，用手轻微带紧；6）将动环组件（动环组件包括：波纹管、弹簧座、弹簧、半分环及O型密封圈等组成)小心的通过搅拌轴落到静环上面,安装时，动静环密封面应用干净的手指涂上一层情节的润滑油膜，搅拌轴及O型密封圈也应涂上清洁的润滑剂以便顺利装入。
注意：安装时用手的力量将组件推下,严禁锤击,下去时不允许与静环密封端面产生冲撞，以免损坏密封面;7）安装机架→搅拌轴与带支点机架支撑点的连接→减速机→联轴器的连接→釜内尚未安装的零件。
各零部件连接处紧固应牢固可靠;8）注意：机架的安装应确保其轴心线与釜口法兰平面垂直;减速机输出轴轴线与搅拌轴轴线应确保对中，对中后方可安装连接;9）接着前面留下的工作，把调温器与釜口法兰螺栓及静环压盖螺钉压紧，注意在压紧过程中,应在圆周各对应方向对称位置上逐步均匀拧紧，此环节的工作极其重要，它是确保静环密封端面与轴线垂直，否则会影响密封性能；10）在动静环密封面贴合的情况下，用手的力量在圆周均匀的把半分环往下压至间距大致在1-2mm的范围内后，即可初步拧紧半分环；11）把固定环装在半分环上方,并用橡胶衬垫包在搅拌轴外圆与固定环内孔之见，然后紧上固定环，并利用固定环上的四只紧顶螺钉调整动环间距至1-2mm 的范围内，并检查圆周上各点应均匀，然后紧住半分环；12）用手转动电机轴，是搅拌轴缓慢地转动几圈，转动应灵活正常,无卡滞等其他不正常现象后，方可转入调试试验；13）将调温器的冷却水管接好。
机械密封安装顺序1）先将罐口垫子放在罐口上，再将活套法兰18安好。
螺栓套扣在罐口上。
2）冷却水套平稳放在罐口上，上好螺母不要上紧，用手拧紧但还能转动。
3）将4静环压盖内的内六角螺钉宁出来，取出垫子。
并用F4带均匀缠好2-3层，放在冷却水套内，再把硅瓷静环放好，薄的F4平放在硅瓷静环上外圈面上，把铁压盖轻轻放好，拧上内六角螺栓，对角方向均匀拧紧。
（注意：要观察内垫是否放均匀）将动换调整螺母放在静环。
4）减速机与罐连接的调整螺栓上好，中间留有1~1.5公分的空间，将减速机安在支座上，调整减速机的水平，垂直。
5）动环11放在冷却水套上面（注意：千万不要有任何杂物，灰尘在静环面上，要用卫生纸蘸点润滑油轻轻擦拭静环的光滑面）调整螺母放在动环上。
6）将搅拌轴上的防松螺母拧下，取出内环割开两半放到减速机轴头上槽内，防松螺母便掉不下来。
7）取下电机护罩，罐内有3人将搅拌轻轻垂直拾起，不要碰到罐口和静环。
拾到搅拌与减速机输出轴连接好，并用力拧紧无松动，调整好减速机的水平，平行垂直。
8）再调整冷却水套静环与搅拌的间隙，周圈一定要调至一样大小。
对角拧紧冷却水套与罐口活套法兰的螺栓，把动环压下与静环对紧，拧调整螺母下压动环压至动环上的周围弹簧间隙3MM。
拧紧半分夹紧环内六角螺栓，15放松螺母拧上一半四口，用手转动电机风扇翅是否转动流畅。
9）冷却水套静环与动环处加润滑油约3~4两，放好润滑油槽压盖。
10）接电源点动电机，顺时针转不可逆转，因逆转易损坏所有密封及减速机部件。
搅拌也会掉入罐内。
顺时针转时，可将15防松螺母拧紧。
11）当生产启动前，冷却水套需加冷却水降温，微量的水即可。
停止生产可停加冷却水，如物料温度低于110度，可以不用冷却水。
12）减速机加46号机油，加到油尺管油满为止。
13）搅拌轴与静环周边间隙要均匀。
