8.2.5 裂缝宽度验算及减小裂缝宽度的主要措施对裂缝宽度的限制,应从保证结构耐久性,钢筋不被锈蚀及过宽的裂缝影响结构外观,引起人们心理上的不安两个因素来考虑。

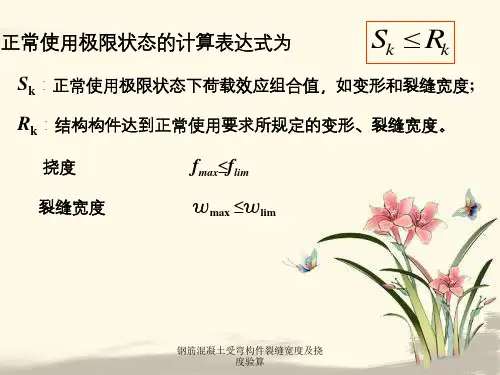

《混凝土结构设计规范》(GB50010)规定,钢筋混凝土构件在荷载的标准组合下,并考虑长期作用影响的最大裂缝宽度,应符合下式规定:(8-20)式中w max——按荷载的标准组合并考虑长期作用影响计算的构件最大裂缝宽度,按式;w lim——裂缝宽度限值,根据构件所处的环境类别(表8-1)不同,裂缝宽度限值取表8-2中的值。
表8-1 混凝土结构的使用环境类别环境类别说明一室内正常环境;无侵蚀性介质、无高温高湿影响、不与土壤直接接触的环境a室内潮湿环境、露天环境及与无侵蚀性的水或土壤直接接触的环境二b严寒和寒冷地区的露天环境及与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境、严寒及寒冷地区冬季的水位变动环境、滨海室外环境四海水环境(海水潮汐区、浪溅区、海面大气区、海水水下区)表8-2 混凝土结构构件的最大裂缝宽度限值w lim (mm)《公路钢筋混凝土和预应力混凝土桥涵设计规范》(JTJ023)规定,钢筋混凝土构件在正常使用极限状态下的裂缝宽度,应按作用短期效应组合并考虑长期效应影响进行验算,且不得超过以下规定的限值:一般环境0.20mm有气态、液态或固态侵蚀物质环境0.10mm这里,一般环境系指寒冷和严寒、无侵蚀物质影响的地面和水下及与土直接接触的环境;有气态、液态或固态侵蚀物质环境系指包括海水、使用除冰盐在内及工业污染的环境。
从影响裂缝宽度的主要因素以及两本规范的裂缝宽度计算公式中我们发现,当设计计算发现裂缝宽度超限,或要求减小裂缝宽度时,选择较细直径的钢筋及变形钢筋是最为经济的措施。
因为同样面积的钢筋,直径小则其周长与面积比就大,这就增大了钢筋与混凝土间的粘结力,采用变形钢筋亦是这个道理。
粘结力大,可使裂缝间距缩短,裂缝即多而密,裂缝间距内钢筋与混凝土之间的变形差就小,裂缝宽度减小。

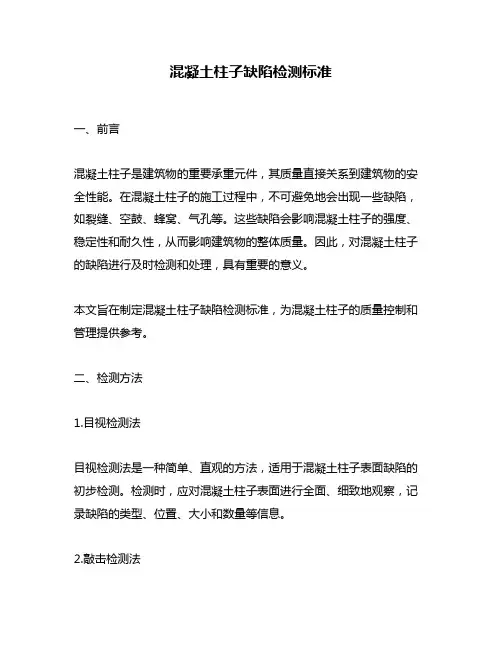

混凝土柱子缺陷检测标准一、前言混凝土柱子是建筑物的重要承重元件,其质量直接关系到建筑物的安全性能。
在混凝土柱子的施工过程中,不可避免地会出现一些缺陷,如裂缝、空鼓、蜂窝、气孔等。
这些缺陷会影响混凝土柱子的强度、稳定性和耐久性,从而影响建筑物的整体质量。
因此,对混凝土柱子的缺陷进行及时检测和处理,具有重要的意义。
本文旨在制定混凝土柱子缺陷检测标准,为混凝土柱子的质量控制和管理提供参考。
二、检测方法1.目视检测法目视检测法是一种简单、直观的方法,适用于混凝土柱子表面缺陷的初步检测。
检测时,应对混凝土柱子表面进行全面、细致地观察,记录缺陷的类型、位置、大小和数量等信息。
2.敲击检测法敲击检测法是一种常用的混凝土缺陷检测方法,适用于检测混凝土柱子表面的空鼓、裂缝等缺陷。
检测时,使用敲击锤轻敲混凝土柱子表面,根据敲击声音的不同,判断混凝土柱子表面是否存在空鼓或裂缝等缺陷。
敲击检测法的检测结果不太准确,仅能作为初步检测的依据。
3.超声波检测法超声波检测法是一种高精度、非破坏性的检测方法,适用于检测混凝土柱子内部的缺陷。
检测时,将超声波探头贴在混凝土柱子表面,通过测量超声波在混凝土中的传播速度和反射信号来判断混凝土柱子内部是否存在缺陷。
超声波检测法的检测结果准确可靠,但需要专业的设备和技术人员进行操作。
三、检测标准1.裂缝缺陷裂缝是混凝土柱子中常见的缺陷,其对混凝土柱子的强度和稳定性有着严重的影响。
检测时,应根据裂缝的类型、长度和宽度等参数进行评估,并进行相应的处理措施。
(1)裂缝类型混凝土柱子的裂缝类型主要包括水平裂缝、竖向裂缝、斜向裂缝和环向裂缝等。
水平裂缝和竖向裂缝对混凝土柱子的强度和稳定性影响较大,应及时进行处理。
斜向裂缝和环向裂缝影响较小,可以通过填缝等方法进行修补。
(2)裂缝长度混凝土柱子的裂缝长度是判断其缺陷程度的重要参数。
裂缝长度超过混凝土柱子直径的1/3时,应进行加固处理或更换混凝土柱子。
(3)裂缝宽度混凝土柱子的裂缝宽度也是衡量其缺陷程度的重要参数。
8.2.5 裂缝宽度验算及减小裂缝宽度的主要措施对裂缝宽度的限制,应从保证结构耐久性,钢筋不被锈蚀及过宽的裂缝影响结构外观,引起人们心理上的不安两个因素来考虑。
《混凝土结构设计规范》(GB50010)规定,钢筋混凝土构件在荷载的标准组合下,并考虑长期作用影响的最大裂缝宽度,应符合下式规定:(8-20)式中w max——按荷载的标准组合并考虑长期作用影响计算的构件最大裂缝宽度,按式;w lim——裂缝宽度限值,根据构件所处的环境类别(表8-1)不同,裂缝宽度限值取表8-2中的值。
表8-1 混凝土结构的使用环境类别环境类别说明一室内正常环境;无侵蚀性介质、无高温高湿影响、不与土壤直接接触的环境a室内潮湿环境、露天环境及与无侵蚀性的水或土壤直接接触的环境二b严寒和寒冷地区的露天环境及与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境、严寒及寒冷地区冬季的水位变动环境、滨海室外环境四海水环境(海水潮汐区、浪溅区、海面大气区、海水水下区)表8-2 混凝土结构构件的最大裂缝宽度限值w lim (mm)《公路钢筋混凝土和预应力混凝土桥涵设计规范》(JTJ023)规定,钢筋混凝土构件在正常使用极限状态下的裂缝宽度,应按作用短期效应组合并考虑长期效应影响进行验算,且不得超过以下规定的限值:一般环境0.20mm有气态、液态或固态侵蚀物质环境0.10mm这里,一般环境系指寒冷和严寒、无侵蚀物质影响的地面和水下及与土直接接触的环境;有气态、液态或固态侵蚀物质环境系指包括海水、使用除冰盐在内及工业污染的环境。
从影响裂缝宽度的主要因素以及两本规范的裂缝宽度计算公式中我们发现,当设计计算发现裂缝宽度超限,或要求减小裂缝宽度时,选择较细直径的钢筋及变形钢筋是最为经济的措施。
因为同样面积的钢筋,直径小则其周长与面积比就大,这就增大了钢筋与混凝土间的粘结力,采用变形钢筋亦是这个道理。
粘结力大,可使裂缝间距缩短,裂缝即多而密,裂缝间距内钢筋与混凝土之间的变形差就小,裂缝宽度减小。
第六部分 钢筋混凝土构件抗裂度、裂缝宽度和变形验算一、选择题1.为什么室内正常条件下,裂缝宽度限值可比室外大些,梁柱保护层厚度可小些?bA .环境条件差,混凝土易碳化。
B .室内CO2虽多,但室外H2O 多,易使钢筋生锈。
2.钢筋纵向的混凝土裂缝比法向裂缝的危害性。
( )A .小B .大C .两者差不多3.钢筋混凝土受弯构件挠度计算与材料力学方法(EIML f 2α=)相比,主要不同点是: A .后者EI 为常数,前者每个截面EI 常数,长向为变数。
B .前者沿长向EI 为变数,每个截面EI 也是变数。
C .除B 点外,跨度内还有剪切变形,α也不为常数。
4.规范挠度计算时,取跨长内max M 处minβ代替材力公式中的EI ,其所以适用,主要是计算偏大、偏小值自行相消,试说明偏大、偏小情况。
1.用minβ计算f ,将使计算值(偏小)(偏大); 2.minβ仅考虑弯曲变形,未考虑剪切变形影响,使计算值(偏小)(偏大)3.材力中由导得,实际RC中的(偏小)(偏大),不加修正时使教育处挠及(偏小)(偏大)。
5.其他条相同时,钢筋的保护层厚度与平均裂缝间距、裂缝宽度(指构件表面处)的关系是:()A.保护层愈厚,平均裂缝间距愈大,裂缝宽度也愈大。
B.保护层愈厚,平均裂缝间距愈小,但裂缝宽度愈大。
C.保护层厚度对平均裂缝间距没有影响,但保护层愈厚,裂缝宽度愈大。
6.在钢筋混凝土构件中,钢筋表面处的裂缝宽度比构件表面处的裂缝宽度()A.小的多。
B.大得多。
C.稍小些。
7.裂缝间纵向受拉钢筋应变不均匀系数ψ越大,表明A.混凝土参加工作越多,裂缝截面处受拉钢筋应变越大B.混凝土参加工作越多,裂缝截面处受拉钢筋应变越小C.混凝土参加工作越少,裂缝截面处受拉钢筋应变越大D.混凝土参加工作越少,裂缝截面处受拉钢筋应变越小8.在计算钢筋混凝土受弯构件的挠度时,截面刚度是取( )A .最大刚度B .最小刚度C .平均刚度D .1.5倍的平均刚度9.提高受弯构件抗弯刚度(减小挠度)最有效的措施是( c )A .提高混凝土强度等级B .增加受拉钢筋的截面面积C .加大截面的有效高度D .加大截面宽度二、填空题1.验算钢筋混凝土构件抗裂度、裂缝宽度和变形时,荷载采用 标准 值,混凝土强度用 强度。
混凝土梁柱裂缝检测技术规程一、前言混凝土结构是现代建筑中应用最广泛的建筑结构之一,而混凝土梁柱作为混凝土结构中的主要承重构件,其质量的好坏直接决定了建筑结构的安全性和稳定性。
然而,在混凝土梁柱的使用过程中,由于各种原因,如材料、施工、荷载等因素的影响,可能会出现裂缝现象。
如果这些裂缝不能及时发现和处理,将会严重危及建筑结构的安全。
因此,对混凝土梁柱进行裂缝检测成为了建筑结构安全管理的必要手段之一。
本技术规程旨在制定混凝土梁柱裂缝检测的操作规范,为混凝土梁柱裂缝检测提供技术支持,以保证建筑结构的安全稳定。
二、适用范围本技术规程适用于混凝土梁柱的裂缝检测。
三、检测设备1、裂缝计:裂缝计是用于测量混凝土梁柱裂缝宽度和位移的一种测量仪器。
裂缝计通常由两个相对移动的测头组成,其中一个测头固定在混凝土梁柱上,另一个测头则可随裂缝的扩展而移动,从而测量出裂缝的宽度和位移。
2、显微镜:显微镜是一种高倍率放大的光学仪器,常用于混凝土梁柱裂缝的观察和分析。
显微镜可以将混凝土梁柱裂缝的细节放大至数百倍,以便观察和分析裂缝的形态、分布和性质。
3、光学显微镜:光学显微镜是一种高倍率放大的光学仪器,可用于混凝土梁柱裂缝的观察和分析。
光学显微镜通常具有更高的放大倍数和更好的分辨率,可以观察和分析更细微的裂缝细节。
4、超声波探伤仪:超声波探伤仪是一种用于检测混凝土梁柱内部结构缺陷的非破坏检测仪器。
超声波探伤仪通过向混凝土梁柱内部发射超声波,并根据反射信号来检测混凝土梁柱内部结构的缺陷和裂缝。
四、检测方法1、裂缝计法裂缝计法是一种常用的混凝土梁柱裂缝检测方法。
该方法通过裂缝计来测量混凝土梁柱表面的裂缝宽度和位移,以判断混凝土梁柱的裂缝情况。
具体操作步骤如下:(1)在混凝土梁柱表面选择裂缝计的测点,并用胶带或其他方式将裂缝计固定在测点上;(2)将裂缝计的两个测头分别固定在混凝土梁柱的两侧,使其与裂缝平行;(3)根据裂缝计的使用说明,对裂缝计进行调整和校准;(4)通过裂缝计来测量混凝土梁柱表面裂缝的宽度和位移,记录测量结果;(5)根据测量结果,判断混凝土梁柱的裂缝情况,并采取相应的措施进行处理。
桥台立柱倾斜开裂检测评估桥台立柱倾斜开裂检测评估是非常重要的,只有经过评估才能知道开裂程度,才能制定下一步针对性的解决方案,每个细节都很关键。
本店铺本店铺就桥台立柱倾斜开裂检测评估和大家说明一下。
一、工程概况国内某桥全长60米,宽度35米。
上部结构采用3x20m预应力简支空心板,梁高90cm。
桥面为10cm混凝土现浇层+10cm混凝土桥面铺装;GQF-Z80型伸缩缝;GYZ系列橡胶支座。
下部构造采用桩柱式墩,桩基础,桥台为柱式台。
桥台台前为钢筋混凝土挡墙,台后填土7~8米,台前15米,台后30米作地基加固按照粉喷桩处理。
设计荷载:公路-I级,设计洪水频率:1/100。
设计基本地震动峰值加速度为0.10g。
桥梁建成还未通车,在施工桥位处另外一座上跨本桥的桥梁基础时发现本桥桥台立柱半环向开裂。
由于可能存在施工对桥梁造成的干扰影响,故需对本桥病害成因做出科学评价。
图1 桥梁概貌二、检测的目的和工作内容1、检测的目的对照2022年2月的检测情况,从加固设计角度出发进一步判明桥梁构件缺陷程度、病害成因及影响范围,为桥梁的维修和加固提供可靠的依据。
2、检测的工作内容及方法1、表观检测采用钢尺、刻度放大镜、塞尺、声波检测仪等设备,对结构裂缝情况、表观缺损、墩台基础变位、附属构造进行表观检测,绘制裂缝分布图。
2、超声回弹综合法混凝土强度检测采用RS-STO1C非金属声波检测仪,运用超声回弹综合法对桥台立柱和挡墙进行强度测试,检测混凝土强度,为评估计算提供依据。
3、钢筋保护层厚度检测根据电磁波原理,采用PROFOMETER5钢筋直径及保护层厚度测试仪检测桥台立柱钢筋保护层厚度情况。
钢筋保护层为钢筋提供良好的保护作用,必要的保护层能够推迟环境中的水汽、有害离子等扩散到钢筋表面的时间,同时推迟因混凝土碳化使钢筋失去碱性保护的时间。
因此,混凝土保护层厚度及其分布均匀性是影响结构钢筋耐久性的一个重要因素。
三、桥梁主要病害主要病害为桥台立柱环向开裂。
