基于Proteus的车载LED点阵显示屏仿真设计
李洋涛;陈尧森
【期刊名称】《电子测量技术》
【年(卷),期】2011(34)12
【摘要】基于LED点阵显示屏在当今交通领域内的广泛应用,提出改进目前车载显示屏显示效果的方案,以提高车载显示屏显示的动态效果与乘客观赏性。
通过运用Proteus软件,并配合KeilC51编译器,依照实际中应用的车载显示屏情况,设计了分辨率达16×128的条型LED点阵显示屏进行仿真实验。
采用单片机、移位寄存器、译码器等元件搭建了仿真电路原理图,列举说明了显示程序的设计方法。
本设计实
现了显示屏的多种动态效果,程序可针对硬件电路实际情况,较为方便地移植到实际
的车载LED显示屏系统中。
【总页数】4页(P20-23)
【关键词】点阵LED;车载显示屏;Proteus仿真
【作者】李洋涛;陈尧森
【作者单位】同济大学铁道与城市轨道交通研究院;青岛四方庞巴迪铁路运输设备
有限公司
【正文语种】中文
【中图分类】TP368.1
【相关文献】
1.基于单片机的LED汉字显示屏的设计与Proteus仿真 [J], 唐霞;谢利民
2.点阵式LED滚动汉字显示屏的Proteus仿真设计 [J], 钟蔚;袁臣虎;林志贵;李现国
3.Proteus在LED点阵动态显示屏的设计与应用 [J], 陈枭
4.Proteus在LED点阵滚动显示屏设计中的应用 [J], 朱清慧;王志奎
5.PROTEUS仿真在LED点阵显示屏教学中的应用 [J], 李建兰; 邵建龙
因版权原因，仅展示原文概要，查看原文内容请购买。

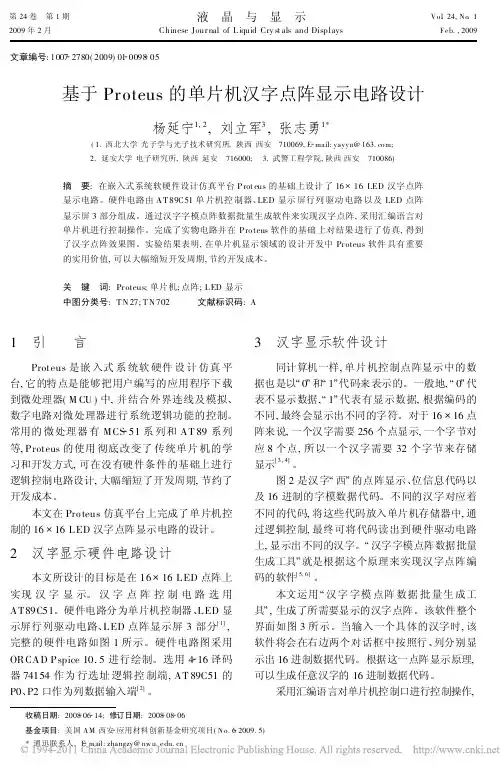

第24卷 第1期2009年2月液 晶 与 显 示Chinese Jour nal of L iquid Cry st als and DisplaysVol 24,No 1Feb.,2009文章编号:1007 2780(2009)01 0098 05基于Proteus 的单片机汉字点阵显示电路设计杨延宁1,2,刘立军3,张志勇1*(1.西北大学光子学与光子技术研究所,陕西西安 710069,E mail:yayyn@;2.延安大学电子研究所,陕西延安 716000; 3.武警工程学院,陕西西安 710086)摘 要:在嵌入式系统软硬件设计仿真平台P rot eus 的基础上设计了16 16LED 汉字点阵显示电路。
硬件电路由A T 89C51单片机控制器、LED 显示屏行列驱动电路以及LED 点阵显示屏3部分组成。
通过汉字字模点阵数据批量生成软件来实现汉字点阵,采用汇编语言对单片机进行控制操作。
完成了实物电路并在P ro teus 软件的基础上对结果进行了仿真,得到了汉字点阵效果图。
实验结果表明,在单片机显示领域的设计开发中Pr oteus 软件具有重要的实用价值,可以大幅缩短开发周期,节约开发成本。
关 键 词:Pr oteus;单片机;点阵;L ED 显示中图分类号:T N 27;T N 702 文献标识码:A收稿日期:2008 06 14;修订日期:2008 08 06基金项目:美国AM 西安 应用材料创新基金研究项目(No.6 2009.5)*通迅联系人,E mail:zhangzy@nw 1 引 言Proteus 是嵌入式系统软硬件设计仿真平台,它的特点是能够把用户编写的应用程序下载到微处理器(M CU )中,并结合外界连线及模拟、数字电路对微处理器进行系统逻辑功能的控制。
常用的微处理器有MCS 51系列和AT 89系列等,Proteus 的使用彻底改变了传统单片机的学习和开发方式,可在没有硬件条件的基础上进行逻辑控制电路设计,大幅缩短了开发周期,节约了开发成本。
