内存条的基础知识接口类型,是根据内存条金手指上导电触片的数量来划分的。
金手指上的导电触片,也习惯称为针脚数(Pin)。
因为不同的内存采用的接口类型各不相同,而每种接口类型所采用的针脚数各不相同。
下面就让小编带你去看看关于内存条的基础知识吧,希望能帮助到大家!内存知识详解:接口类型1、金手指金手指(connecting finger)是内存条上与内存插槽之间的连接部件,所有的信号都是通过金手指进行传送的。
金手指由众多金黄色的导电触片组成,因其表面镀金而且导电触片排列如手指状,所以称为“金手指”。
金手指实际上是在覆铜板上通过特殊工艺再覆上一层金,因为金的抗氧化性极强,而且传导性也很强。
不过,因为金昂贵的价格,目前较多的内存都采用镀锡来代替。
从上个世纪 90 年代开始,锡材料就开始普及,目前主板、内存和显卡等设备的“金手指”,几乎都是采用的锡材料,只有部分高性能服务器/工作站的配件接触点,才会继续采用镀金的做法,价格自然不菲。
内存的金手指内存处理单元的所有数据流、电子流,正是通过金手指与内存插槽的接触与 PC 系统进行交换,是内存的输出输入端口。
因此,其制作工艺,对于内存连接显得相当重要。
2、内存插槽最初的计算机系统,通过单独的芯片安装内存,那时内存芯片都采用 DIP(Dual ln-line Package,双列直插式封装)封装,DIP 芯片是通过安装在插在总线插槽里的内存卡与系统连接,此时还没有正式的内存插槽。
DIP 芯片有个最大的问题,就在于安装起来很麻烦,而且随着时间的增加,由于系统温度的反复变化,它会逐渐从插槽里偏移出来。
随着每日频繁的计算机启动和关闭,芯片不断被加热和冷却,慢慢地芯片会偏离出插槽。
最终导致接触不好,产生内存错误。
内存插槽早期还有另外一种方法,是把内存芯片直接焊接在主板或扩展卡里,这样有效避免了DIP 芯片偏离的问题,但无法再对内存容量进行扩展,而且如果一个芯片发生损坏,整个系统都将不能使用,只能重新焊接一个芯片或更换包含坏芯片的主板。
电脑基础知识:内存条知识⼤全,看完⼩学⽣都了解⼀、基础知识1、定义、作⽤内存条⼜叫随机存取存储器,是⼀种存储技术,但是和硬盘存储不同,内存条⼀断电,那么所有数据都会丢失。
由于CPU处理器速度很快,⽽硬盘读写速度完全跟不上CPU的速度,即使是固态硬盘也⼀样,所以⼀个急着⽤,⼀个慢吞吞,因此就需要⼀个中间者来帮忙,这就是内存条,硬盘中的数据可以先传输到内存条保存着,如果CPU需要,那么可以直接从内存条中快速读取,相反的,CPU快速处理完后,先放到内存条中,再由内存条慢慢放进硬盘⾥。
有了内存条这个媒介,CPU和硬盘间的数据传输会加快很多。
2、容量容量就是能存储多少数据了,容量越⼤,存储数据越多,意味着你能同时运⾏更多的程序,如果程序数据太多,内存条容量满了,那么CPU会直接从硬盘拿数据,这就是为什么当我们看到内存容量99%或100%后,电脑⼏乎卡死的原因。
容量不是你想加多少就加多少的,⼀台电脑能放多少容量的内存条,取决于主板,所以要清楚主板最⼤⽀持的内存条容量。
3、颗粒内存条上⾯那些⿊⾊⼩块就是内存条颗粒,主流颗粒⼚商为三星、海⼒⼠、美光,颗粒在⽣产的时候有好有坏,好的拿来做⾼端内存条,坏的拿来做普通内存条。
颗粒怎么看好坏?外观是看不出来的,可以通过频率和时序作为⼀个简单判断。
4、频率、时序频率上,现有内存条频率集中在2000MHz到3000MHz之间,当然还有更⾼的,内存条频率越⾼,CPU对内存进⾏读写的时候速度越快,当然这个'快'字不是说从拖拉机变超跑,⽽是同⼀辆拖拉机拉的货变多。
但是货多了,如果装货的速度还是那么慢,那么其实内存条频率变⾼似乎也没什么⽤,因为装货的时间就更长了,把货拉到⽬的地的时间也因此变得更长,所以这时候就需要时序。
时序就是装货的效率,时序CL越⼩,那么装货效率越⾼,更快的把货装好,并且⼀次性运送⼤量的货物,那么这个内存条的整体速度才能变得更快。
现在的普通DDR4内存,以2400MHz为例,时序在15-17左右,如果颗粒更好,那么频率可以达到3000MHz以上,时序可以低到12。
计算机内存管理基础知识一、前言学妹刚上大学,问我计算机内存知识需要了解么?我当场就是傻瓜警告,于是就有了这篇文章。
为什么要去了解内存知识?因为它是计算机操作系统中的核心功能之一,各高级语言在进行内存的使用和管理上,无一不依托于此底层实现,比如我们熟悉的Java内存模型。
最近几篇文章学习操作系统的内存管理后,喜欢底层的同学可以去学习CPU结构、机器语言指令和程序执行相关的知识,而看重实用性的同学后续学习多进程多线程和数据一致性时,可以有更深刻的理解。
二、冯•诺伊曼结构1、早期计算机结构在冯•诺依曼结构提出之前的计算机,是一种计算机只能完成一种功能,编辑好的程序是直接集成在计算机电路中,例如一个计算器仅有固定的数学计算程序,它不能拿来当作文字处理软件,更不能拿来玩游戏。
若想要改变此机器的程序,你必须更改线路、更改结构甚至重新设计此计算机。
简单来说,早期的计算机是来执行一个事先集成在电路板上的某一特定的程序,一旦需要修改程序功能,就要重新组装电路板,所以早期的计算机程序是硬件化的。
2、理论提出1945年,冯•诺依曼由于在曼哈顿工程中需要大量的运算,从而使用了当时最先进的两台计算机Mark I和ENIAC,在使用Mark I和ENIAC的过程中,他意识到了存储程序的重要性,从而提出了“存储程序”的计算机设计理念,即将计算机指令进行编码后存储在计算机的存储器中,需要的时候可以顺序地执行程序代码,从而控制计算机运行,这就是冯.诺依曼计算机体系的开端。
这是对计算机发展有深刻意义的重要理论,从此我们开始将程序和数据一样看待,程序也在存储器中读取,这样计算机就可以不单单只能运行事先编辑集成在电路板上的程序了,程序由此脱离硬件变为可编程的了,而后诞生程序员这个职业。
关于冯・诺依曼这位大神,值得单独开一篇文章来聊聊。
3、五大部件冯诺依曼计算机体系结构如下:数据流一》指令流-A 控制流---►img冯•诺依曼结构用极高的抽象描述了计算器的五大部件,以及程序执行时数据和指令的流转过程。

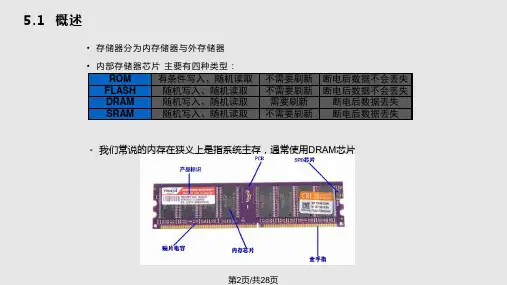

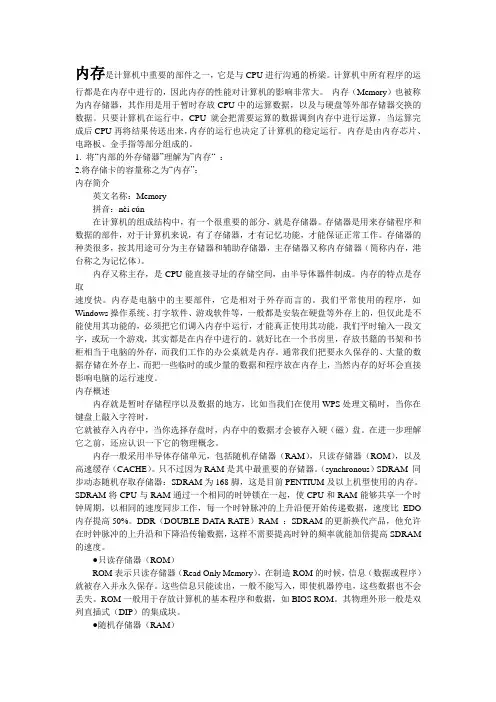

内存是计算机中重要的部件之一,它是与CPU进行沟通的桥梁。
计算机中所有程序的运行都是在内存中进行的,因此内存的性能对计算机的影响非常大。
内存(Memory)也被称为内存储器,其作用是用于暂时存放CPU中的运算数据,以及与硬盘等外部存储器交换的数据。
只要计算机在运行中,CPU就会把需要运算的数据调到内存中进行运算,当运算完成后CPU再将结果传送出来,内存的运行也决定了计算机的稳定运行。
内存是由内存芯片、电路板、金手指等部分组成的。
1. 将“内部的外存储器”理解为”内存“ :2.将存储卡的容量称之为“内存”:内存简介英文名称:Memory拼音:nèi cún在计算机的组成结构中,有一个很重要的部分,就是存储器。
存储器是用来存储程序和数据的部件,对于计算机来说,有了存储器,才有记忆功能,才能保证正常工作。
存储器的种类很多,按其用途可分为主存储器和辅助存储器,主存储器又称内存储器(简称内存,港台称之为记忆体)。
内存又称主存,是CPU能直接寻址的存储空间,由半导体器件制成。
内存的特点是存取速度快。
内存是电脑中的主要部件,它是相对于外存而言的。
我们平常使用的程序,如Windows操作系统、打字软件、游戏软件等,一般都是安装在硬盘等外存上的,但仅此是不能使用其功能的,必须把它们调入内存中运行,才能真正使用其功能,我们平时输入一段文字,或玩一个游戏,其实都是在内存中进行的。
就好比在一个书房里,存放书籍的书架和书柜相当于电脑的外存,而我们工作的办公桌就是内存。
通常我们把要永久保存的、大量的数据存储在外存上,而把一些临时的或少量的数据和程序放在内存上,当然内存的好坏会直接影响电脑的运行速度。
内存概述内存就是暂时存储程序以及数据的地方,比如当我们在使用WPS处理文稿时,当你在键盘上敲入字符时,它就被存入内存中,当你选择存盘时,内存中的数据才会被存入硬(磁)盘。
在进一步理解它之前,还应认识一下它的物理概念。
内存知识大全DDR2DDR2的定义:DDR2(Double Data Rate 2)SDRAM是由JEDEC(电子设备工程联合委员会)进行开发的新生代内存技术标准,它与上一代DDR内存技术标准最大的不同就是,虽然同是采用了在时钟的上升/下降延同时进行数据传输的基本方式,但DDR2内存却拥有两倍于上一代DDR内存预读取能力(即:4bit 数据读预取)。
换句话说,DDR2内存每个时钟能够以4倍外部总线的速度读/写数据,并且能够以内部控制总线4倍的速度运行。
此外,由于DDR2标准规定所有DDR2内存均采用FBGA封装形式,而不同于目前广泛应用的TSOP/TSOP-II封装形式,FBGA封装可以提供了更为良好的电气性能与散热性,为DDR2内存的稳定工作与未来频率的发展提供了坚实的基础。
回想起DDR的发展历程,从第一代应用到个人电脑的DDR200经过DDR266、DDR333到今天的双通道DDR400技术,第一代DDR的发展也走到了技术的极限,已经很难通过常规办法提高内存的工作速度;随着Intel最新处理器技术的发展,前端总线对内存带宽的要求是越来越高,拥有更高更稳定运行频率的DDR2内存将是大势所趋。
DDR2与DDR的区别:在了解DDR2内存诸多新技术前,先让我们看一组DDR和DDR2技术对比的数据。
1、延迟问题:从上表可以看出,在同等核心频率下,DDR2的实际工作频率是DDR的两倍。
这得益于DDR2内存拥有两倍于标准DDR内存的4BIT预读取能力。
换句话说,虽然DDR2和DDR 一样,都采用了在时钟的上升延和下降延同时进行数据传输的基本方式,但DDR2拥有两倍于DDR的预读取系统命令数据的能力。
也就是说,在同样100MHz的工作频率下,DDR 的实际频率为200MHz,而DDR2则可以达到400MHz。
这样也就出现了另一个问题:在同等工作频率的DDR和DDR2内存中,后者的内存延时要慢于前者。
举例来说,DDR200和DDR2-400具有相同的延迟,而后者具有高一倍的带宽。
实际上,DDR2-400和DDR400具有相同的带宽,它们都是3.2GB/s,但是DDR400的核心工作频率是200MHz,而DDR2-400的核心工作频率是100MHz,也就是说DDR2-400的延迟要高于DDR400。
2、封装和发热量:DDR2内存技术最大的突破点其实不在于用户们所认为的两倍于DDR的传输能力,而是在采用更低发热量、更低功耗的情况下,DDR2可以获得更快的频率提升,突破标准DDR 的400MHZ限制。
DDR内存通常采用TSOP芯片封装形式,这种封装形式可以很好的工作在200MHz上,当频率更高时,它过长的管脚就会产生很高的阻抗和寄生电容,这会影响它的稳定性和频率提升的难度。
这也就是DDR的核心频率很难突破275MHZ的原因。
而DDR2内存均采用FBGA封装形式。
不同于目前广泛应用的TSOP封装形式,FBGA封装提供了更好的电气性能与散热性,为DDR2内存的稳定工作与未来频率的发展提供了良好的保障。
DDR2内存采用1.8V电压,相对于DDR标准的2.5V,降低了不少,从而提供了明显的更小的功耗与更小的发热量,这一点的变化是意义重大的。
DDR2采用的新技术:除了以上所说的区别外,DDR2还引入了三项新的技术,它们是OCD、ODT和Post CAS。
OCD(Off-Chip Driver):也就是所谓的离线驱动调整,DDR II通过OCD可以提高信号的完整性。
DDRII通过调整上拉(pull-up)/下拉(pull-down)的电阻值使两者电压相等。
使用OCD通过减少DQ-DQS的倾斜来提高信号的完整性;通过控制电压来提高信号品质。
ODT:ODT是内建核心的终结电阻器。
我们知道使用DDRSDRAM的主板上面为了防止数据线终端反射信号需要大量的终结电阻。
它大大增加了主板的制造成本。
实际上,不同的内存模组对终结电路的要求是不一样的,终结电阻的大小决定了数据线的信号比和反射率,终结电阻小则数据线信号反射低但是信噪比也较低;终结电阻高,则数据线的信噪比高,但是信号反射也会增加。
因此主板上的终结电阻并不能非常好的匹配内存模组,还会在一定程度上影响信号品质。
DDR2可以根据自已的特点内建合适的终结电阻,这样可以保证最佳的信号波形。
使用DDR2不但可以降低主板成本,还得到了最佳的信号品质,这是DDR不能比拟的。
Post CAS:它是为了提高DDR II内存的利用效率而设定的。
在PostCAS操作中,CAS信号(读写/命令)能够被插到RAS信号后面的一个时钟周期,CAS命令可以在附加延迟(AdditiveLatency)后面保持有效。
原来的tRCD(RAS到CAS和延迟)被AL(AdditiveLatency)所取代,AL可以在0,1,2,3,4中进行设置。
由于CAS信号放在了RAS信号后面一个时钟周期,因此ACT和CAS信号永远也不会产生碰撞冲突。
总的来说,DDR2采用了诸多的新技术,改善了DDR的诸多不足,虽然它目前有成本高、延迟慢能诸多不足,但相信随着技术的不断提高和完善,这些问题终将得到解决接口类型接口类型是根据内存条金手指上导电触片的数量来划分的,金手指上的导电触片也习惯称为针脚数(Pin)。
因为不同的内存采用的接口类型各不相同,而每种接口类型所采用的针脚数各不相同。
笔记本内存一般采用144Pin、200Pin接口;台式机内存则基本使用168Pin和184Pin接口。
对应于内存所采用的不同的针脚数,内存插槽类型也各不相同。
目前台式机系统主要有SIMM、DIMM和RIMM三种类型的内存插槽,而笔记本内存插槽则是在SIMM和DIMM插槽基础上发展而来,基本原理并没有变化,只是在针脚数上略有改变。
金手指金手指(connectingfinger)是内存条上与内存插槽之间的连接部件,所有的信号都是通过金手指进行传送的。
金手指由众多金黄色的导电触片组成,因其表面镀金而且导电触片排列如手指状,所以称为“金手指”。
金手指实际上是在覆铜板上通过特殊工艺再覆上一层金,因为金的抗氧化性极强,而且传导性也很强。
不过因为金昂贵的价格,目前较多的内存都采用镀锡来代替,从上个世纪90年代开始锡材料就开始普及,目前主板、内存和显卡等设备的“金手指”几乎都是采用的锡材料,只有部分高性能服务器/工作站的配件接触点才会继续采用镀金的做法,价格自然不菲。
内存金手指内存处理单元的所有数据流、电子流正是通过金手指与内存插槽的接触与PC系统进行交换,是内存的输出输入端口,因此其制作工艺对于内存连接显得相当重要。
内存插槽最初的计算机系统通过单独的芯片安装内存,那时内存芯片都采用DIP (Dual ln-linePackage,双列直插式封装)封装,DIP芯片是通过安装在插在总线插槽里的内存卡与系统连接,此时还没有正式的内存插槽。
DIP芯片有个最大的问题就在于安装起来很麻烦,而且随着时间的增加,由于系统温度的反复变化,它会逐渐从插槽里偏移出来。
随着每日频繁的计算机启动和关闭,芯片不断被加热和冷却,慢慢地芯片会偏离出插槽。
最终导致接触不好,产生内存错误。
早期还有另外一种方法是把内存芯片直接焊接在主板或扩展卡里,这样有效避免了DIP芯片偏离的问题,但无法再对内存容量进行扩展,而且如果一个芯片发生损坏,整个系统都将不能使用,只能重新焊接一个芯片或更换包含坏芯片的主板,此种方法付出的代价较大,也极为不方便。
对于内存存储器,大多数现代的系统都已采用单内联内存模块(Single Inline Memory Module,SIMM)或双内联内存模块(Dual Inline Memory,DIMM)来替代单个内存芯片。
这些小板卡插入到主板或内存卡上的特殊连接器里。
DIMM与SIMM相当类似,不同的只是DIMM的金手指两端不像SIMM那样是互通的,它们各自独立传输信号,因此可以满足更多数据信号的传送需要。
同样采用DIMM,SDRAM 的接口与DDR内存的接口也略有不同,SDRAM DIMM为168PinDIMM 结构,金手指每面为84Pin,金手指上有两个卡口,用来避免插入插槽时,错误将内存反向插入而导致烧毁;DDRDIMM则采用184Pin DIMM结构,金手指每面有92Pin,金手指上只有一个卡口。
卡口数量的不同,是二者最为明显的区别。
DDR2 DIMM为240pin DIMM 结构,金手指每面有120Pin,与DDR DIMM一样金手指上也只有一个卡口,但是卡口的位置与DDR DIMM稍微有一些不同,因此DDR内存是插不进DDR2 DIMM的,同理DDR2内存也是插不进DDRDIMM的,因此在一些同时具有DDR DIMM和DDR2 DIMM的主板上,不会出现将内存插错插槽的问题。
不同针脚DIMM接口对比为了满足笔记本电脑对内存尺寸的要求,SO-DIMM(Small Outline DIMM Module)也开发了出来,它的尺寸比标准的DIMM要小很多,而且引脚数也不相同。
同样SO-DIMM也根据SDRAM和DDR内存规格不同而不同,SDRAM的SO-DIMM 只有144pin引脚,而DDR的SO-DIMM拥有200pin引脚。
此外笔记本内存还有MicroDIMM 和MiniRegistered DIMM两种接口。
MicroDIMM接口的DDR为172pin,DDR2为214pin;MiniRegistered DIMM接口为244pin,主要用于DDR2内存。
RIMM是Rambus公司生产的RDRAM内存所采用的接口类型,RIMM内存与DIMM的外型尺寸差不多,金手指同样也是双面的。
RIMM有也184Pin的针脚,在金手指的中间部分有两个靠的很近的卡口。
RIMM非ECC版有16位数据宽度,ECC版则都是18位宽。
由于RDRAM内存较高的价格,此类内存在DIY市场很少见到,RIMM接口也就难得一见了。
RDRAM内存内存容量是指该内存条的存储容量,是内存条的关键性参数。
内存容量以MB 作为单位,可以简写为M。
内存的容量一般都是2的整次方倍,比如64MB、128MB、256MB 等,一般而言,内存容量越大越有利于系统的运行。
目前台式机中主流采用的内存容量为256MB或512MB,64MB、128MB的内存已较少采用。
系统对内存的识别是以Byte(字节)为单位,每个字节由8位二进制数组成,即8bit(比特,也称“位”)。
按照计算机的二进制方式,1Byte=8bit;1KB=1024Byte;1MB=1024KB;1GB=1024MB;1TB=1024GB。
系统中内存的数量等于插在主板内存插槽上所有内存条容量的总和,内存容量的上限一般由主板芯片组和内存插槽决定。
