拱桥的分类与结构特点讲诉

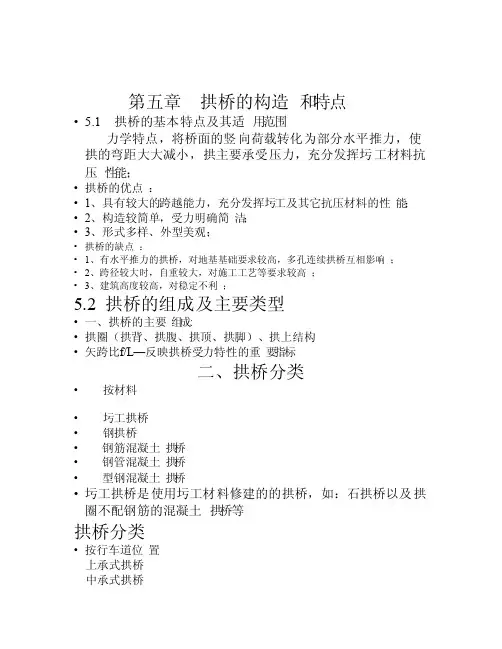

第五章拱桥的构造‎和特点•5.1 拱桥的基本‎特点及其适‎用范围力学特点，将桥面的竖‎向荷载转化‎为部分水平‎推力，使拱的弯距‎大大减小，拱主要承受‎压力，充分发挥圬‎工材料抗压‎性能；•拱桥的优点‎：•1、具有较大的‎跨越能力，充分发挥圬‎工及其它抗‎压材料的性‎能；•2、构造较简单‎，受力明确简‎洁；•3、形式多样、外型美观；•拱桥的缺点‎：•1、有水平推力‎的拱桥，对地基基础‎要求较高，多孔连续拱‎桥互相影响‎；•2、跨径较大时‎，自重较大，对施工工艺‎等要求较高‎；•3、建筑高度较‎高，对稳定不利‎；5.2 拱桥的组成‎及主要类型‎•一、拱桥的主要‎组成:•拱圈（拱背、拱腹、拱顶、拱脚）、拱上结构•矢跨比f/L—反映拱桥受‎力特性的重‎要指标二、拱桥分类•按材料•圬工拱桥•钢拱桥•钢筋混凝土‎拱桥•钢管混凝土‎拱桥•型钢混凝土‎拱桥•圬工拱桥是‎使用圬工材‎料修建的的‎拱桥，如：石拱桥以及‎拱圈不配钢‎筋的混凝土‎拱桥等拱桥分类•按行车道位‎置上承式拱桥‎中承式拱桥‎下承式拱桥‎•按拱轴线型‎式：圆弧拱桥抛物线拱桥‎选链线拱桥‎•按拱上结构‎形式：实腹式拱桥‎空腹式拱桥‎按截面板拱桥箱型拱桥肋拱桥双曲拱桥按结构受力‎图式：•简单体系：无铰拱二铰拱三铰拱组合体系（有无推力）：刚架拱桥桁架拱桥桁式组合拱‎梁拱组合桥‎系杆拱桥-按拱肋及系‎杆的尺寸，柔性、刚性三、拱桥的选择‎与布置•1、应根据地形‎、地质条件及‎施工的方便‎和可能确定‎拱桥类型及‎分孔；•2、多孔拱桥最‎好选用等跨‎分孔；采用不等跨‎分孔应采取‎措施减少跨‎间的不平衡‎，如：不同的矢跨‎比，不同的拱脚‎标高及调整‎拱上建筑重‎量等；•3、选则合理的‎矢跨比及拱‎轴线，一般拱桥失‎跨比在1/5~1/10；•4、根据环境选‎择结构的造‎型及注意全‎桥的美观；永保桥跨越‎澜沧江，主孔为下承‎式80m肋‎拱桥，东岸2x2‎4m连续梁‎，西岸1孔1‎8m斜梁。

第4章其它类型桥梁构造简介中央电大工学院王圻1．拱桥的特点如何？答：梁式结构在竖向荷载作用下，支承处仅仅产生竖向支承反力，而拱式结构在竖向荷载的作用下，支承处不仅产生竖向反力，而且还产生水平推力。

由于这个水平推力的存在，拱的弯距将比同跨径的梁的弯距小很多，整个拱主要承受压力。

这样，拱桥不仅可以利用钢、钢筋混凝土等材料来修建，而且还可以根据拱的这个受力特点，充分利用抗压性能较好而抗拉性能较差的圬工材料（石料、砖等）来修建。

由圬工材料修建的拱桥称为圬工拱桥。

2．拱桥的主要优、缺点有哪些？答：拱桥的主要优点是：(1)跨越能力较大。

由于拱的截面应力分布远比梁均匀，故能较充分地发挥全截面材料的抗力性能。

(2)能充分做到就地取材。

与钢桥、钢筋混凝土梁桥相比，可节约大量钢材和水泥。

(3)外形美观。

(4)耐久性好，养护、维修费用少。

拱桥的主要缺点是：(1)自重较大，相应的水平推力也较大，增加了下部结构的工程数量，对地基条件的要求较高。

(2)由于拱桥水平推力较大，在连续多孔的大、中桥梁中，为防止一孔破坏而影响全桥的安全，需要采用较复杂的措施，或设置单向推力墩，增加了造价。

(3)上承式拱桥的建筑高度较高，当用于城市立体交叉及平原区的桥梁时，因桥面标高提高，而使两岸接线的工程量增大，或使桥面纵坡增大，既增大造价又对行车不利。

3．拱桥基本组成有哪些？各有何作用?答：拱桥的组成，如图4-1所示。

拱桥上部结构是由拱肋或拱圈（以下统称主拱圈）和拱上建筑两大部分组成。

主拱圈是拱桥的主要承重结构。

由于主拱圈是曲线形，车辆无法直接在弧面上行驶，所以，在桥面系与主拱圈之间需要有传递压力的构件或填充物，以使车辆能在平顺的桥面上行驶。

桥面系和这些传力构件或填充物统称为拱上结构或称拱上建筑。

拱桥下部结构由桥墩、桥台及基础等组成，用以支撑桥垮结构，并与两岸路堤相联结。

4．什么是实腹式拱桥和空腹式拱桥？答：上承式拱桥拱上建筑可做成实腹的或空腹的，相应的称为实腹式拱桥和空腹式拱桥。

拱桥科普介绍
拱桥是一种常见的建筑结构，具有经典美感和优良的承载性能。

下面是对拱桥的科普介绍：
1.定义：拱桥是一种建筑形式，由一系列连续的拱构成，可用
于横跨河流、道路或山谷等地形。

2.结构特点：拱桥最显著的特点是由一系列拱构成的主要承重
结构。

拱是一种曲线形状，其构造使得施加在拱上的力能够传递到桥的两端或支撑结构上。

这种结构使得拱桥能够抵抗外部载荷并分散荷载，从而保持稳定和承重能力。

3.拱的类型：拱桥可分为多种类型，常见的包括圆拱、椭圆拱、
扁拱、等腰三角拱等。

每种类型的拱都有不同的特点和适用范围。

4.石拱桥：在早期的建筑中，石材常用于拱桥的建造。

石拱桥
因材质坚固耐久，在许多历史古城和文化遗址中仍有保存。

例如，意大利的斯佩拉桥、中国的洛阳桥等都是著名的石拱桥。

5.钢筋混凝土拱桥：随着工程技术的进步，钢筋混凝土成为常
用的材料用于拱桥的建造。

钢筋混凝土拱桥具有较好的强度和耐久性，适用于大跨度和大荷载的情况。

6.历史意义：拱桥的建造历史悠久，可以追溯到古代文明。

拱
桥的设计和建造技术也代表着当时社会和工程技术的发展水平。

许多古代拱桥成为文化遗产和建筑的典范。

拱桥作为一种建筑结构，以其优雅的曲线形状和良好的载荷分布而闻名。

拱桥的设计和建造需要深厚的工程知识和计算能力。

通过科学的设计和建造，拱桥具有强大的承重能力，并成为人类建筑工程的重要成就之一。

拱桥科普介绍【原创版】目录1.拱桥的定义和特点2.拱桥的分类3.拱桥的历史发展4.拱桥的结构和建筑技术5.拱桥的应用和影响正文一、拱桥的定义和特点拱桥是一种古老的桥梁建筑形式，其主要特点是在桥跨中部分采用拱券结构，以承受桥面荷载。

拱桥的拱券结构能够将荷载均匀分布在两岸，使得桥梁更加稳定，同时减少了对桥墩的压力。

这种结构既美观又经济，因此在世界范围内得到了广泛的应用。

二、拱桥的分类根据拱桥的拱券形式和受力特点，拱桥可以分为以下几种类型：1.圆拱桥：拱券呈圆弧形的拱桥，如我国的赵州桥。

2.坦拱桥：拱券顶部呈水平或接近水平的拱桥，如古罗马的卡拉卡拉浴场拱桥。

3.箱拱桥：拱券由箱形截面构成的拱桥，如悉尼歌剧院附近的悉尼海港大桥。

4.桁拱桥：拱券由桁架构成的拱桥，如美国的布鲁克林桥。

5.悬臂拱桥：拱券两端悬臂在两岸的桥墩上，如我国的卢沟桥。

三、拱桥的历史发展拱桥的历史可以追溯到古罗马时期，当时建造的坦拱桥和圆拱桥为后世拱桥的发展奠定了基础。

在中世纪，欧洲开始出现箱拱桥和桁拱桥，使得拱桥的跨度得到了极大的拓展。

到了近代，随着建筑技术的进步，悬臂拱桥也应运而生。

在我国，拱桥的发展也有着悠久的历史。

从古代的赵州桥到现代的卢沟桥，都展示了我国在拱桥建筑方面的卓越成就。

四、拱桥的结构和建筑技术拱桥的结构主要包括拱券、桥墩、桥台、桥面等部分。

其中，拱券是承受荷载的关键部分，其设计需要考虑到材料的性能、跨度、地形等多种因素。

桥墩和桥台则需要承受拱券传来的荷载，并保证桥梁的稳定性。

桥面则是供行人和车辆通行的部分，其设计需要考虑到行车的安全和舒适性。

五、拱桥的应用和影响拱桥以其优美的造型和良好的性能，在世界范围内得到了广泛的应用。

无论是在城市还是乡村，拱桥都成为了一道亮丽的风景线。

同时，拱桥的建筑技术也对其他桥梁形式产生了重要的影响，如悬索桥、梁桥等都从拱桥的技术中借鉴了许多有益的经验。

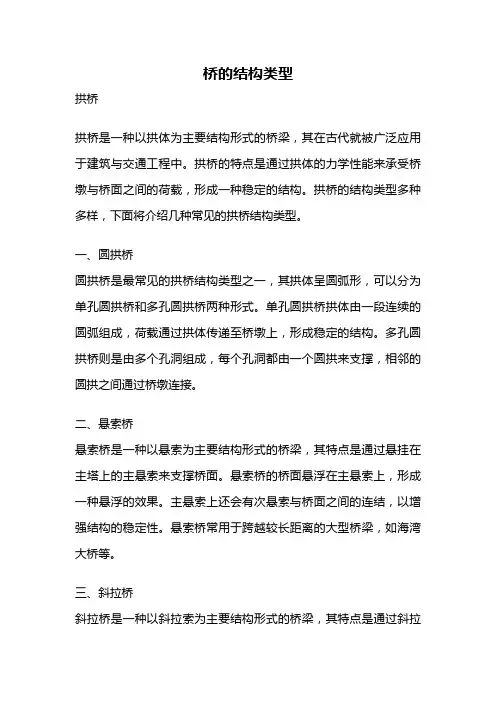

桥的结构类型拱桥拱桥是一种以拱体为主要结构形式的桥梁，其在古代就被广泛应用于建筑与交通工程中。

拱桥的特点是通过拱体的力学性能来承受桥墩与桥面之间的荷载，形成一种稳定的结构。

拱桥的结构类型多种多样，下面将介绍几种常见的拱桥结构类型。

一、圆拱桥圆拱桥是最常见的拱桥结构类型之一，其拱体呈圆弧形，可以分为单孔圆拱桥和多孔圆拱桥两种形式。

单孔圆拱桥拱体由一段连续的圆弧组成，荷载通过拱体传递至桥墩上，形成稳定的结构。

多孔圆拱桥则是由多个孔洞组成，每个孔洞都由一个圆拱来支撑，相邻的圆拱之间通过桥墩连接。

二、悬索桥悬索桥是一种以悬索为主要结构形式的桥梁，其特点是通过悬挂在主塔上的主悬索来支撑桥面。

悬索桥的桥面悬浮在主悬索上，形成一种悬浮的效果。

主悬索上还会有次悬索与桥面之间的连结，以增强结构的稳定性。

悬索桥常用于跨越较长距离的大型桥梁，如海湾大桥等。

三、斜拉桥斜拉桥是一种以斜拉索为主要结构形式的桥梁，其特点是通过斜拉索来支撑桥面。

斜拉桥的桥面由梁体与斜拉索组成，斜拉索倾斜于桥面上方与桥墩之间，通过斜拉索将荷载传递至桥墩上，形成一种稳定的结构。

斜拉桥常用于跨越河流与湖泊等水域。

四、拱索桥拱索桥是一种将拱体与悬索结合的桥梁结构，其通过拱体与悬索的相互配合来支撑桥面。

拱索桥的桥面由梁体与斜拉索组成，拱体通过桥墩与地面相连，悬索则悬挂在主塔上。

拱索桥结构稳定，能够适应较大跨度的桥梁需求。

五、钢拱桥钢拱桥是一种以钢结构为主要材料的拱桥，其特点是结构轻巧、施工方便。

钢拱桥可以采用各种形状的拱体，如圆形拱、椭圆形拱等。

钢拱桥在桥梁工程中得到了广泛应用，其结构稳定、强度高，能够满足大跨度与重载的要求。

六、石拱桥石拱桥是一种以石材为主要材料的拱桥，其特点是结构坚固、耐久性好。

石拱桥常用于古代的建筑与交通工程中，如古城墙上的城门桥等。

石拱桥的建造需要经验丰富的工匠进行石材的切割与拼接，具有一定的艺术价值。

拱桥作为一种古老而稳定的桥梁结构，一直以来都在工程建设中得到广泛应用。
