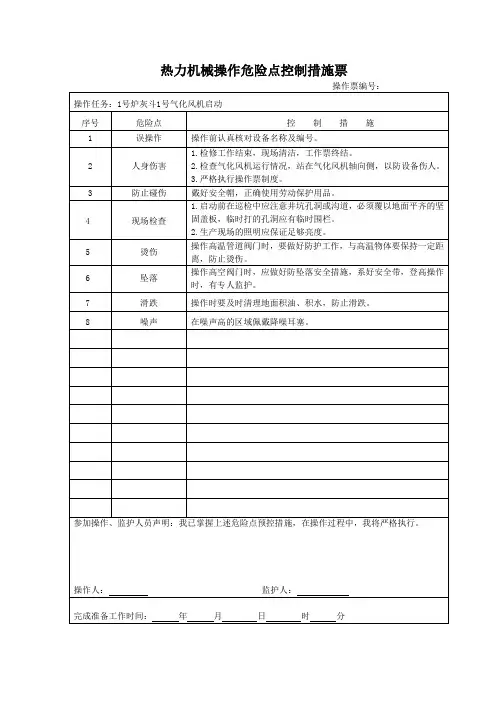

热力机械操作危险点控制措施票操作票编号:操作任务:1号炉灰斗1号气化风机启动序号危险点控制措施1误操作操作前认真核对设备名称及编号。
2人身伤害1.检修工作结束,现场清洁,工作票终结。
2.检查气化风机运行情况,站在气化风机轴向侧,以防设备伤人。
3.严格执行操作票制度。
3防止碰伤戴好安全帽,正确使用劳动保护用品。
4 现场检查1.启动前在巡检中应注意井坑孔洞或沟道,必须覆以地面平齐的坚固盖板,临时打的孔洞应有临时围栏。
2.生产现场的照明应保证足够亮度。
5 烫伤操作高温管道阀门时,要做好防护工作,与高温物体要保持一定距离,防止烫伤。
6 坠落操作高空阀门时,应做好防坠落安全措施,系好安全带,登高操作时,有专人监护。
7 滑跌操作时要及时清理地面积油、积水,防止滑跌。
8 噪声在噪声高的区域佩戴降噪耳塞。
参加操作、监护人员声明:我已掌握上述危险点预控措施,在操作过程中,我将严格执行。
操作人:监护人:完成准备工作时间:年月日时分热力机械操作票□监护操作□单人操作单位:编号:操作开始时间:年月日时分,终结时间:年月日时分操作任务:1号炉灰斗1号气化风机启动序号操作项目执行情况时间1 接值长令:启动1号炉灰斗1号气化风机运行。
2 1号炉灰斗1号气化风机启动前的检查及确认:(1)检查确认影响1号炉灰斗1号气化风机启动的所有检修工作均已结束,关于1号炉灰斗1号气化风系统工作票全部终结,无影响1号炉灰斗1号气化风机启动的缺陷。
现场清洁、各通道畅通、照明良好;(2)检查各灰斗人孔门确已关闭,并且密封良好;(3)检查1号炉灰斗电加热器并确认电加热器进口手动门确已打开;(4)检查1号炉灰斗1号气化风机油位在正常范围内,油质合格,1号炉灰斗1号气化风机地线连接固定完好,连接件及紧固件正常;(5)摇测1号炉灰斗1号气化风机绝缘合格;(6)确认1号炉灰斗1号气化风机送电;出口气动门关闭。
3 打开1号炉灰斗1号气化风机出口气动门。
4 启动1号炉灰斗1号气化风机运行;检查出口压力表指示正常;确认1号炉灰斗1号气化风机运行正常,无异音;检查1号炉灰斗1号气化风管道运行正常,无泄露。
风电场工作票、操作票、作业安全措施票模版1. 工作票模板工作票编号:________ 日期:____年____月____日工作内容:(详细描述需要进行的工作内容,包括工作任务、工作步骤、工作区域等)工作要求:(明确列出工作过程中的各项要求,以确保安全和顺利完成工作)作业人员:(署名作业人员姓名,确保知悉工作内容及要求)设施设备及检查:(列出所使用的设施设备,并进行检查确认,确保操作的安全性)安全措施:1. 操作人员应全程佩戴安全帽、安全绳等必要的防护装备。
2. 工作过程中,必须正确使用工具和设备,并保证设备的完好无损。
3. 严格遵守操作规程,不得擅自更改设备设置。
4. 工作过程中禁止吸烟、拍照、录像等可能引发事故的行为。
5. 若发现设备故障或异常情况,应及时报告相关人员并采取相应措施。
签署人员:甲方代表(签名):________ 日期:____年____月____日2. 操作票模板操作票编号:________ 日期:____年____月____日操作内容:(详细描述需要进行的操作内容,包括操作对象、操作步骤、操作注意事项等)操作要求:(明确列出操作过程中的各项要求,以确保安全、准确地完成操作)操作人员:(署名操作人员姓名,确保了解操作内容及要求)设施设备及检查:(列出将要使用的设施设备,并进行检查确认,确保可正常使用)安全措施:1. 在操作过程中,必须穿戴好防护设备,如安全帽、手套等。
2. 操作前需对设施设备进行全面检查,如发现问题应及时进行修复或更换。
3. 准确遵守操作规程,严禁操作人员超负荷操作或违规操作。
4. 在操作中,应与其他操作人员进行有效的沟通,确保协同操作的安全性。
5. 若发现设备故障或异常情况,应立即报告相关人员,并采取相应措施。
签署人员:乙方代表(签名):________ 日期:____年____月____日3. 作业安全措施票模板作业安全措施票编号:________ 日期:____年____月____日作业内容:(详细描述作业内容,包括作业地点、作业对象、作业流程等)安全措施:1. 在作业现场应设置明显的警示标志,并配置足够的安全警示设备。
启动风机操作票序号工作项目时间操作人监护人1 接值长令,准备启动__#炉__#____风机。
2 值班员就地对启动风机进行全面检查。
3 设备周围卫生、现场卫生清洁,照明充足,地脚螺栓和连接螺栓无松动,电机和对轮处有防护罩、防护栏,轴承油位清晰无泄漏,有位在2/3到1/2处,油质合格,冷却水回水畅通,手动盘轴承无卡涩现象,电机外观良好,接地良好,无汽水侵蚀现象,事故按钮完好,开关自如,处于正常位置,启动风机出入口挡板都处于关位置,并与操作盘位置一致,汇报操作人员检查合格,准备启动风机。
4 操作人员联系班长,班长写送电通知单,联系电气送动力电源,并汇报值长。
5 电气通知,动力电源已送电到启动位置。
6 汇报值长,准备启动风机。
7 操作人员在远控启动风机,启动后打开风机出入口挡板门。
8 值班员就地检查风机振动、声音、温度等是否正常,并与盘上校队是否一致。
9 汇报值长,风机启动完毕。
锅炉专业20__年__月__日煤气管道置换操作票序号工作项目时间操作人监护人1 接值长令,__#炉煤气管道准备置换。
2 检查煤气管管道外观及支架、管托等完好无损。
3 检查煤气管道总阀、各燃烧器煤气调节阀及快切阀、点火气动阀、快切阀确认已关闭。
4 打开炉前煤气管道所有放散门。
5 启动空压机和制单设备,待氮气纯度达到99%时,打开氮气吹扫手动门及制氮机出口球阀对煤气管道进行置换。
6 通知化验人员取样进行化验,当含氧量≤1%时,置换合格。
7 合格后,关闭氮气吹扫阀,打开煤气管道盲板阀、电动调节蝶阀和液压快关阀,将煤气引入炉前,炉前煤气管道进行煤气置换。
8 通知化验人员取样进行化验,当煤气含氧量≤1%时,置换合格。
9 取煤气进行防爆试验,合格后关各个放散阀,和取样阀。
10 全面检查煤气管道与设备严密无泄漏。
11 汇报值长煤气管道置换完毕。
锅炉专业20__年__月__日。
机组启动操作票(温态、热态)年月日机组启停操作票使用说明1.每次机组启动、停机,要求值长、主操作员要认真填写本操作票;2.本操作票将整个启停过程分为几个主要阶段,每个主要阶段的工作由当值值长发令后操作;3.每个阶段的工作由机组值班员执行,执行一项打“√”,对于有选择框“□”、“()”的,也要求认真进行选择和填写;4.启停过程中,有些操作的先后次序可能会有变化,对于这些操作,本操作票不作严格的次序规定,值班员应根据当时机组的运行情况进行操作;但要求整个启停操作的完整性,所有操作项目都要打“√”或简要说明;5.值班员在启、停过程中收集的打印资料等请附在操作卡后,作为机组启停资料存档。
6.汽轮机启动状态确定:1)冷态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度小于204℃。
2)温态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度在204℃~350℃之间。
3)热态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度在350℃~450℃之间。
4)极热态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度高于450℃。
启机操作票(值长)序号主要阶段发令人发令时间1.机组启动准备(确认机组具备启动条件:确认工业水系统、仪用气系统运行正常;辅汽母管压力、发电机氢气压力正常,除盐水量、煤仓煤位足够;机组各项启动前试验合格。
通知化学、燃料准备启动。
)2.启动循环水系统,闭式水系统、凝结水系统,进行机组低压管路冲洗。
3.启动给水泵,通知化学,锅炉上水进行机组冷态冲洗。
4.轴封送汽、抽真空。
5.启动锅炉烟风系统。
6.冷态冲洗合格锅炉点火(通知化学、燃料)7.按曲线升温升压,热态冲洗8.汽机冲转前电气准备工作(联系网调)9.确认机组各项保护投入。
10.汽机冲转11.发电机并网带初负荷至汽机高旁关闭(15%负荷)(汇报网调,通知化学、燃料)12.升负荷至210MW ,滑压运行13.升负荷至360MW ,投入协调控制14.升负荷至480MW,定压运行主要汽水品质标准:表1. 锅炉点火给水水质记录(省煤器入口)标准电导率μs/cm <0.65PH值9.2~9.6SiO2μg/l <30Feμg/l <50表2. 汽轮机冲转蒸汽品质记录(过热器出口)标准电导率μs/cm <0.5SiO2μg/l <40Feμg/l <40Na μg/l <15汽轮机冲转前主要参数:主蒸汽压力MPa 调节级金属温度1/2 ℃主汽温度A/B ℃高压缸上/下缸温度℃再热汽压力MPa 中压压缸上/下缸温度℃再热汽温A/B ℃大轴偏心值mm 凝汽器真空kPa 汽缸膨胀mm启机操作票(主值)开始操作时间:年月日时分完成时间月日时分操作任务 # 机组态启动操作票√序号操作项目备注1.确认影响机组启动的工作票已收回,措施已恢复,机组符合启动条件2.#1高备变、主变、厂高变运行正常,高压厂用6KV系统运行正常3.低压厂用380V PC及MCC系统运行正常4.UPS系统及DC110V、DC220V系统运行正常5.相关辅机电源已送电6.柴油机组启动试验正常,处于自动备用状态7.确认号发电机大轴接地碳刷接触良好8.厂房内照明良好,事故照明系统正常9.厂房内外通讯良好10.确认消防系统、工业水系统正常11.所有辅机系统检查完毕,具备投入条件12.厂用计算机系统正常,FSSS、DEH、ETS、MEH、CCS系统正常13.确认机、炉各转机油位正常,油质良好14.确认炉侧、机侧有关阀门、挡板传动正常15.确认循环水系统具备投入条件,启动循环水泵(或开启#1、2机循环水母管联络门),循环水压力不低于0.07Mpa16.确认闭式水系统具备投入条件,启动闭式水泵17.确认压缩空气系统正常18.确认EH油系统具备投入条件,油质合格,建立油循环19.确认汽机润滑油系统具备投入条件,油质合格,建立油循环20.确认小汽机润滑油系统具备投入条件,油质合格,建立油循环21.汽轮机DEH、ETS各项保护正常且投入22.小汽轮机MEH各项保护正常且投入23.联系热工做机炉电大联锁正常24.高、低加及除氧器各项保护正常投入25.确认发电机密封油系统具备投入条件,油质合格,建立油循环26.确认发电机氢系统气体具备置换条件,置换后保持氢压0.35MPa以上27.投运定冷水系统正常28.汽机盘车装置投入,确认电流正常29.投入A引风机润滑油站且正常30.投入B引风机润滑油站且正常31.投入A 引风机冷却风机32.投入B引风机冷却风机33.投入A送风机液压油站且正常34.投入B送风机液压油站且正常操作任务 # 机组态启动操作票√序号操作项目备注35.投入A一次风机液压油站且正常36.投入A一次风机润滑油站且正常37.投入B一次风液压油站且正常38.投入B一次风润滑油站且正常39.投入A磨煤机润滑油系统且正常40.投入B磨煤机润滑油系统且正常41.投入C磨煤机润滑油系统且正常42.投入D磨煤机润滑油系统且正常43.投入D磨煤机润滑油系统且正常44.投入E磨煤机润滑油系统且正常45.投入F磨煤机润滑油系统且正常46.等离子点火系统、燃油系统正常47.锅炉启动系统、减温水系统正常48.通知除灰电除尘加热、振打投入49.确认凝结水系统、除氧器具备投入条件50.通知化学值班员,准备机组上水51.查凝补水箱水位正常 ,补水调节门自动投入52.启动凝补水泵,向凝汽器进水,检查凝汽器水位上升至正常水位, 水位投自动53.启动凝结水泵,将备用凝结水泵联锁投入54.检查凝泵再循环门自动正常55.确认辅汽系统(或启动锅炉投运)具备投入条件,暖管结束后将辅汽压力提至0.7MPa56.进行低压管道的冲洗a 开启#7、#8低加凝结水旁路电动门b 关闭#7、#8低加凝结水进、出口电动门c 开启#6低加凝结水旁路电动门d 关闭#6低加凝结水进、出口电动门e 关闭#5低加出口门、旁路门f 开启#5低加进口门g 开启#5低加出口放水门h 调节除氧器水位调节门进行冲洗g 当凝结水泵出口水质Fe<200μg/l,通知化学投精除盐装置h低加旁路冲洗合格后,开启#6、#7、#8低加进出口门,关闭其旁路门,冲洗低加i低压管道冲洗合格后,开启除氧器至机组排水槽放水门,开启#5低加出口门,关闭#5低加出口放水门,向除氧器进水冲洗,控制凝结水流量不超过400t/h操作任务 # 机组态启动操作票√序号操作项目备注j当除氧器出口水质Fe<200μg/l,关闭除氧器放水门,停止除氧器排放k 将除氧器水位上至0---200mm,投入除氧器加热,l开启锅炉启动分离器空气门,关闭过热器、再热器空气门,开启过热器、再热器疏水门m 开启锅炉给水旁路调节门进、出口电动门n 将锅炉给水旁路调节门开启20%o 给水系统进行注水P 记录锅炉主要膨胀点的膨胀值57.给水温度104-120℃左右,与锅炉金属温度差不大于111℃时,启动电泵向锅炉上水,执行以下操作,若启动汽前置泵上水,则执行62条a 将给水流量控制在190t/h左右,向锅炉进水(排放)b省煤器充满水后关出口放气阀,检查锅炉汽水分离器水位调节阀动作正常c待分离器有水位出现时, 逐渐加大给水量到30%BMCR,控制分离器水位6.2~7.2m左右,将分离器水位控制投自动d电动给水泵最大出力运行约30秒,HWL1、HWL2调节阀须同时开启,确保空气完全排空e锅炉进入循环清洗程序。

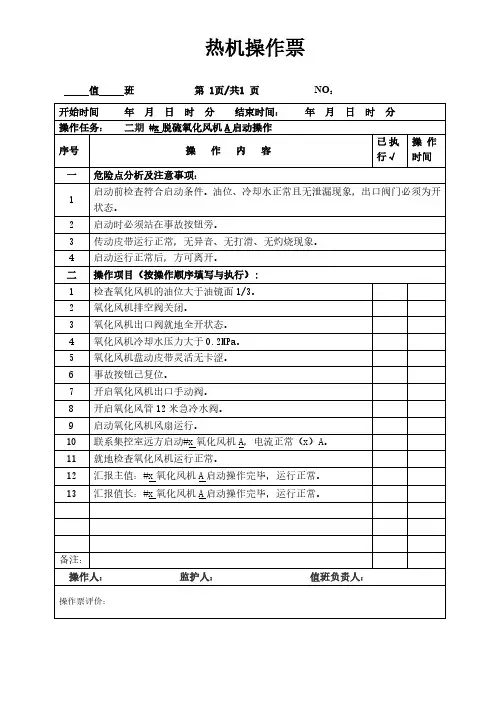

热机操作票
值班第1页/共1页NO:
开始时间年月日时分结束时间:年月日时分操作任务:二期#x脱硫氧化风机A启动操作
序号操作内容已执
行√
操作
时间
一危险点分析及注意事项:
1启动前检查符合启动条件。
油位、冷却水正常且无泄漏现象,出口阀门必须为开状态。
2启动时必须站在事故按钮旁。
3传动皮带运行正常,无异音、无打滑、无灼烧现象。
4启动运行正常后,方可离开。
二操作项目(按操作顺序填写与执行):
1检查氧化风机的油位大于油镜面1/3。
2氧化风机排空阀关闭。
3氧化风机出口阀就地全开状态。
4氧化风机冷却水压力大于0.2MPa。
5氧化风机盘动皮带灵活无卡涩。
6事故按钮已复位。
7开启氧化风机出口手动阀。
8开启氧化风管12米急冷水阀。
9启动氧化风机风扇运行。
10联系集控室远方启动#x氧化风机A,电流正常(x)A。
11就地检查氧化风机运行正常。
12汇报主值:#x氧化风机A启动操作完毕,运行正常。
13汇报值长:#x氧化风机A启动操作完毕,运行正常。
备注:
操作人:监护人:值班负责人:操作票评价:。
氧化风机启动流程第一篇:氧化风机启动流程氧化风机启动流程及注意事项一、启动前检查1、就地面板是否有报警信息,如有,请复位!2、润滑油温是否>20℃,如果低于20℃,请关小冷却水!3、辅助油泵是否启动,启动后润滑油压需>70Kpa,才能启动氧化风机!4、就地PLC柜是否在远程位置二、启动流程第一步:远方发出启动指令后,打开旁通阀、关闭进气阀(开度<10%)第二步:有旁通阀开到位信号及进气阀关闭位置信号后,PLC发出启动命令第三步:打开进气阀,收到进气阀开到位信号及油泵进油压力>70Kpa后,发出启动电机指令。
第四步:电机启动后延时2分钟开始间断关闭旁通阀第五步:风机运行,进气阀开始自动调节注:1、如果出现启动故障,请检查润滑油温度,润滑油压力、进气阀开度及旁通阀反馈信号。
2、3-2氧化风机旁通阀关闭时间较长,请耐心等待!3、氧化风机运行后,润滑油压力需>160Kpa才会停辅助油泵4、如果出现问题导致氧化风机无法正常运行,请及时联系检修处理!第二篇:项目启动流程项目启动计划一运营团队1、这个世界上不缺好的项目,缺的是一个好的运营团队2、风投投的项目,项目再好,没有好的运营团队,他不会投3、运营团队核心人员之间的认同度4、团队梦想成功,你才能成功二项目调研1、阿历克斯点击量,找出该项目做得最好的前三名,去调研2、每一家调研一周左右(详细调研)3、调研结束,总结三家公司的核心竞争力,优势在哪里,包括产品,销售模式,管理班子,总之他为什么做到前三名的原因,一一列举出来三我们的项目规划(头脑风暴会议)1、不要讨论生意能不能做,而去讨论生意怎么做,能做得好2、制定出我们的销售模式,产品模式,运营班子3、销售模式要有绝对的市场冲击力4、产品模式,定价高端(①群体好②公司利润巨大③好做促销④涨价,不断的涨价)5、管理班子,专业人做专业事6、我们是销售公司除财务外,全员营销,总裁是最大的业务员7、工作期间的所有会议要有发起人,监督人,落实人,没有结果的会议绝不开8、日常管理,要建立股东微信群,总监以上微信群,经理级别以上微信群,经理每天汇报工作,每个部门要有群9、制定企业目标①基础目标②优秀目标③卓越目标在此目标的基础上规划每个部门的每个月的费用,并清除知道企业利润,制定完之后,告诉所有员工完成基础目标,所有员工17薪(正常12薪),优秀目标完成所有员工20薪(经理级别以上享受分红,年底红包)卓越目标完成,所有员工24薪(全体员工享受分红,年底红包)四居间人认定1、要签合同2、制定居间人销售提成3、激励居间人全力启动4、居间人至少50名五市场战略公司组建一个部门,每天浏览这个项目前3名的网站,了解最新资讯,做出自己的创新模式!一群人一辈子一件事第三篇:启动会议流程年关冲刺--------启动大会流程细则一、进场1、音乐要求:激情、亢奋的音乐如:《向前冲》2、督导带领自己负责的店铺创意方式进场,每个督导带领的店铺共同组成一个团队要求:前期督导将年关冲刺方案提前告知店铺,组织店长、资深店员头脑风暴创意进场方式,提前将团队的口号、团队名字、进场着装、、进场妆容、队形、团队展示形式、团队展示时需要用的音乐、相关道具先想好并演练好。
手动开机操作票1.将把手投入“就地”位置。
2.按登录按键。
3.输入登录密码。
4.查看故障、报警信息按键,如有故障、报警先“复位”。
(复位要先进服务模式)5.恢复安全链。
6.按启动按键开机。
7.监视风机正常启动、并网。
8.退出。
9.将把手投入“远方”位置。
停机操作票1.将把手投入“就地”位置。
2.按登录按键。
3.输入登录密码。
4.按停机按键。
5.监视机组自动停机。
6.退出。
7.将把手投入“远方”位置。
手动变浆操作票1.将机柜上的“就地/远方”把手切换至“就地”位置。
2.按登录按钮。
3.输入密码“1111”。
4.进入服务模式。
5.在屏内光标选择“pitch”进入变浆模式。
6.选择“↑”“↓”按键操作进入“man ctrHab”手动变浆模式。
7.进入“on off In out”模式。
8.按“on”按钮进入,选择“In”或“out”即“出浆”或“顺浆”。
9.按“off”键退出变浆模式。
10.按“主菜单”退出。
11.按“停止”键退出服务模式。
12.按“登录”键、“⊙”查找键退出登录。
13.将“就地/远方”把手切至“远方”位置。
手动偏航操作步骤1.将“就地/远方”把手切换至“就地”位置。
2.按“登录”按钮。
3.输入密码“1111”。
4.进入服务模式。
5.在屏内光标选择“yaw”进入偏航模式。
6.选择“↑”“↓”按键操作进入“man yalyaw”手动偏航模式。
7.进入“Aetol Off Leftl Right”模式。
8.按“Leftl”“Right”操作。
9.按“Off”退出。
10.按“主菜单”。
11.按“停止”键退出服务模式。
12.按“登录”键、“⊙”查找键退出登录。
13.将“就地/远方”把手切至“远方”位置。
塔底柜电源关操作步骤1.打开塔底柜上柜门。
2.检查PLC工作电源在“合闸”位置。
3.打开PLC 24V工作电源。
4.关闭塔底柜上柜门。
5.打开塔底柜下柜门。
6.检查总电源开关在“合闸”位置。
7.拉开总电源开关。
FGD启动操作票编号:操作开始时间:__________年__________月__________日__________时__________分操作终了时间:__________年__________月__________日__________时__________分操作任务:#1、2机组FGD投用步骤。
顺序操作内容注意事项1 确认机组运行正常、油枪已撤出运行、电除尘投用正常。
2 确认FGD设备动力电源、控制电源已送上。
检查各个开关3 检查顺控报警画面,复位步报警。
4 检查报警光字牌及报警组,无故障报警。
5 启动FGD挡板密封风机()和加热器,投入备用风机自启联锁,选备。
(正常情况下此设备已启动)6 启动工艺水补水泵(),进行补水,投入备泵自启联锁。
7 打开工艺水箱补水电动门1,向工艺水箱补水至5.6m左右。
待稳定运行时,投入工艺水液位联锁,如水位低于3m,补水电动门1自动打开。
(工艺水箱补水电动门2手动补水,工艺水来自#1、2机组循环水)循环水为主,注意观察工艺水箱液位8 启动工艺水泵(),进行内部循环,投入备泵自启联锁。
打开就地手动进出口阀门9 回用水池()水位正常,确认搅拌器及润滑油泵已投用,投入搅拌器联锁。
顺控启动回用水泵()。
回用水泵联锁不投,搅拌器不投用10 手动打开压缩空气总阀(除灰系统),检查出口压力正常。
11 向石灰石浆液箱补工艺水至3m,启动石灰石浆液箱搅拌器及油泵,投入联锁。
12 启动石灰石浆液泵(),检查石灰石浆液浓度正常()。
注意:石灰石浆液泵需要轴封冷却水,就地观察。
石灰石浆液泵备泵自启联锁不投。
13 启动螺旋给料机()、石灰石旋转给料机(),石灰石给料机启动频率20Hz,启动后调整至30Hz。
缓慢加入工艺水,开启石灰石下粉管电动插板门后缓慢打开下粉管手动阀。
(观察石灰石浆液箱水位和浓度变化情况,确定是否下粉和进水,如未下粉,则手动开启流化阀。
制备石灰石浆液的浓度控制在1220kg/m3左右。
标识码:czp_no_bz 国电阳宗海发电有限公司作业指导书
NO:czp_bh
国电阳宗海发电有限公司
300MW机组脱硫系统的冷态启动操作票
年月发布年月实施
国电阳宗海发电有限公司发电部发布
前言
为了规范脱硫冷态启动过程,指导运行人员在脱硫系统启动过程中进行设备启、停及调整等操作,确保机组安全、经济启动,依据公司《国电阳宗海发电有限公司脱硫除尘运行规程》,特制定脱硫系统冷态启动操作票。
本操作票适用于国电阳宗海发电有限公司300MW机组脱硫系统。
批准:
审核:
修编:
编写:
#机组
签发人:
开始操作时间:年月日时分
操作结束时间:年月日时分
班内完成项目:值长:值别:值
值班负责人:操作人:
班内完成项目:值长:值别:值
值班负责人:操作人:
班内完成项目:值长:值别:值
值班负责人:操作人:
班内完成项目:值长:值别:值
值班负责人:操作人:
2
国电阳宗海发电有限公司 300MW机组冷态启动脱硫系统操作票Array
第 3 页共5 页
4
国电阳宗海发电有限公司 300MW机组冷态启动脱硫系统操作票Array
第 5 页共5 页。
