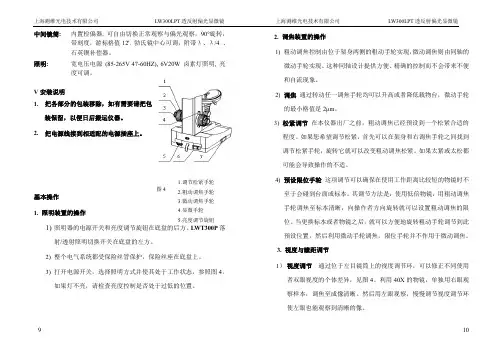

上海测维-LW300LPT透反射偏光显微镜使用说明书

中间镜筒:内置检偏器, 可自由切换正常观察与偏光观察，90°旋转，带刻度，游标格值12'. 勃氏镜中心可调，附带λ、λ/4 、石英锲补偿器。

照明: 宽电压电源 (85-265V 47-60HZ), 6V20W 卤素灯照明, 亮度可调。

V 安装说明1. 把各部分的包装移除，如有需要请把包装保留，以便日后搬运仪器。

2. 把电源线接到相适配的电源插座上。

基本操作1. 照明装置的操作1) 照明器的电源开关和亮度调节旋钮在底盘的后方。

LWT300P 落射/透射照明切换开关在底盘的左方。

2) 整个电气系统都受保险丝管保护，保险丝座在底盘上。

3) 打开电源开关，选择照明方式并使其处于工作状态，参照图4。

如果灯不亮，请检查亮度控制是否处于过低的位置。

2. 调焦装置的操作1) 粗动调焦控制由位于架身两侧的粗动手轮实现，微动调焦则由同轴的微动手轮实现。

这种同轴设计提供方便、精确的控制而不会带来不便和自流现象。

2) 调焦 通过转动任一调焦手轮均可以升高或者降低载物台，微动手轮的最小格值是2μm 。

3) 松紧调节 在本仪器出厂之前，粗动调焦已经预设到一个松紧合适的程度。

如果您希望调节松紧，首先可以在架身和右调焦手轮之间找到调节松紧手轮，旋转它就可以改变粗动调焦松紧。

如果太紧或太松都可能会导致操作的不适。

4) 预设限位手轮 这项调节可以确保在使用工作距离比较短的物镜时不至于会碰到台面或标本。

其调节方法是：使用低倍物镜，用粗动调焦手轮调焦至标本清晰，向操作者方向旋转就可以设置粗动调焦的限位。

当更换标本或者物镜之后，就可以方便地旋转粗动手轮调节到此预设位置，然后利用微动手轮调焦，限位手轮并不作用于微动调焦。

3. 视度与瞳距调节1） 视度调节 通过位于左目镜筒上的视度调节环，可以修正不同使用者双眼视度的个体差异，见图4。

利用40X 的物镜，单独用右眼观察样本，调焦至成像清晰。

然后用左眼观察，慢慢调节视度调节环使左眼也能观察到清晰的像。

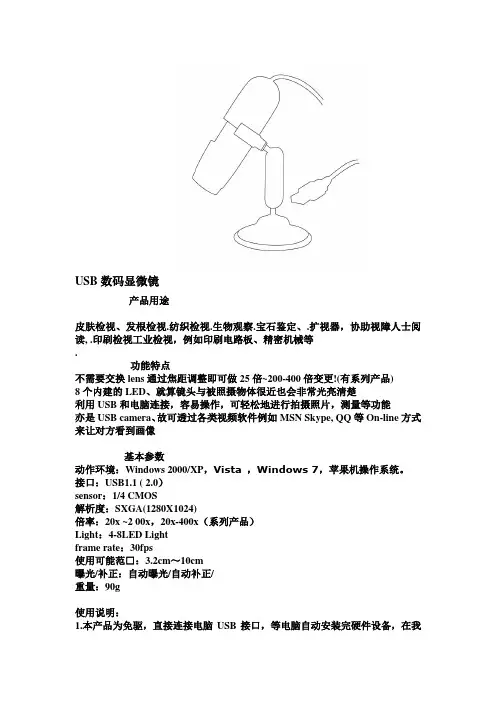

USB数码显微镜产品用途皮肤检视、发根检视.纺织检视.生物观察.宝石鉴定、.扩视器，协助视障人士阅读, .印刷检视工业检视，例如印刷电路板、精密机械等.功能特点不需要交换lens通过焦距调整即可做25倍~200-400倍变更!(有系列产品)8个内建的LED、就算镜头与被照摄物体很近也会非常光亮清楚利用USB和电脑连接，容易操作，可轻松地进行拍摄照片，测量等功能亦是USB camera、故可透过各类视频软件例如MSN Skype, QQ等On-line方式来让对方看到画像基本参数动作环境：Windows 2000/XP，Vista ，Windows 7，苹果机操作系统。

接口：USB1.1 ( 2.0）sensor：1/4 CMOS解析度：SXGA(1280X1024)倍率：20x ~2 00x，20x-400x（系列产品）Light：4-8LED Lightframe rate：30fps使用可能范□：3.2cm～10cm曝光/补正：自动曝光/自动补正/重量：90g使用说明：1.本产品为免驱，直接连接电脑USB接口，等电脑自动安装完硬件设备，在我的电脑里打开视频设备即可应用。

2.随机附送有驱动光盘，把光盘放入光驱内，须把USB显微镜设备连接电脑再装驱动，（打开光驱安装驱动，安装光盘选项里前两个程序即可）。

3.装完驱动后需重启电脑一次，在将显微镜与电脑连接，双击电脑桌面USB显微镜标志驱动界面完成操作。

4.带测量功能的显微镜，如需测量，完成以上操作后，用手调正焦距到清晰为止（调焦距需要把显微镜前盖去掉，直接接触在被测物体表面，同一个固定点有两个清晰焦距），打开驱动运行界面,左上方有照相机图标，用鼠标点击此图标即可拍照，拍好的照片在右边框里，用鼠标双击照片，打开照片右上角有一个空格在空格内填上显微镜机身所调的刻度倍数（20x,200X,400X），接下来照片上方边框有测量长，宽，圆，角度标志，用鼠标双击你所要测量的标志，在把鼠标移到需要测量的目标双击鼠标手动完成测量。

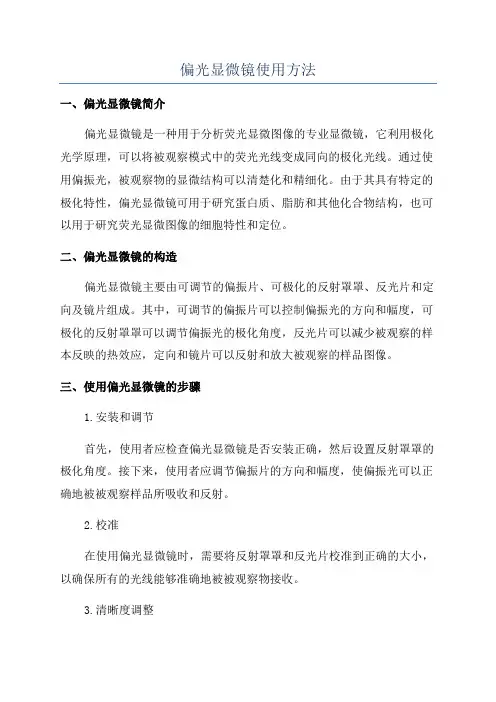

偏光显微镜使用方法
一、偏光显微镜简介
偏光显微镜是一种用于分析荧光显微图像的专业显微镜，它利用极化光学原理，可以将被观察模式中的荧光光线变成同向的极化光线。

通过使用偏振光，被观察物的显微结构可以清楚化和精细化。

由于其具有特定的极化特性，偏光显微镜可用于研究蛋白质、脂肪和其他化合物结构，也可以用于研究荧光显微图像的细胞特性和定位。

二、偏光显微镜的构造
偏光显微镜主要由可调节的偏振片、可极化的反射罩罩、反光片和定向及镜片组成。

其中，可调节的偏振片可以控制偏振光的方向和幅度，可极化的反射罩罩可以调节偏振光的极化角度，反光片可以减少被观察的样本反映的热效应，定向和镜片可以反射和放大被观察的样品图像。

三、使用偏光显微镜的步骤
1.安装和调节
首先，使用者应检查偏光显微镜是否安装正确，然后设置反射罩罩的极化角度。

接下来，使用者应调节偏振片的方向和幅度，使偏振光可以正确地被被观察样品所吸收和反射。

2.校准
在使用偏光显微镜时，需要将反射罩罩和反光片校准到正确的大小，以确保所有的光线能够准确地被被观察物接收。

3.清晰度调整。

§1 、偏光显微镜的构造目镜镜座镜臂镜筒物镜勃式镜物台光圈调节物镜旋转盘目距调节板下偏光镜物台升降粗动螺旋（粗调）物台升降微动螺旋（微调）物镜中心校正螺丝上偏光镜试板镜架目镜上偏光镜物台电源开关勃氏镜调焦杆物镜转盘物镜OLYMPUS BX-41型偏光显微镜结构粗、微动镙旋勃氏镜亮度调节钮下偏光与聚光系统视场光阑双筒目镜目镜调焦环可调视角目镜镜筒10倍宽视野目镜上偏光镜（检偏器）上偏光镜方向调节环调节环固定旋钮勃氏镜系统勃氏镜调焦杆勃氏镜拉杆上偏光拉杆物镜转盘、物镜与试板插孔试板插孔与试板物镜转盘与物镜云母试板、石膏试板和石英楔物台及物台中心校正旋钮物台中心校正旋钮物台固定镙丝下偏光镜（起偏器）与聚光系统锥光聚光镜旋钮聚光系统升降旋钮孔径光阑调节杆下偏光镜视场光阑与滤色片蓝色滤色片视场光阑调节环电源开关与光强度预制钮电源开关电源指示灯光强度预制钮升降物台的粗、微动镙旋粗动镙旋微动镙旋光源亮度调节旋钮输出电压调整范围为0-6V二、偏光显微镜观测前的调节与校正一、装卸镜头1、装目镜将选用的目镜插入镜筒，并使其十字丝位于东西、南北方向。

2、装卸物镜因显微镜类型不同，物镜的装卸有下列几种情况：弹簧夹型、转盘型、螺丝扣型。

二、调节照明（1）装上低倍或中倍物镜，打开锁光圈，轻轻推出上偏光镜、勃氏镜及聚光镜勃式镜上偏光镜2）在无薄片的前提下观察视域中的明暗程度◆明亮：仅使用了下偏光◆全黑：同时使用上下偏光镜，二者振动方向正交。

◆灰白：上下偏光片的振动方不正交，需调节。

三、调节焦距（准焦）1、薄片置于物台之上，且使盖玻片一面朝上。

2、调焦，从侧面看镜筒，转动粗调旋钮，将镜头降至最低位置，若使用高倍镜头，需将镜头降至几乎于薄片接触为止，然后从镜中观测，同时转动粗旋钮缓缓提升镜头至视域内物像基本清楚，在转动微调旋钮，直至视域内物像其清晰为止。

调焦时，绝不能眼晴看着镜筒内二下降镜筒，这样容易压坏薄片。

特别是中高倍镜的调焦要小心物镜压碎薄片。

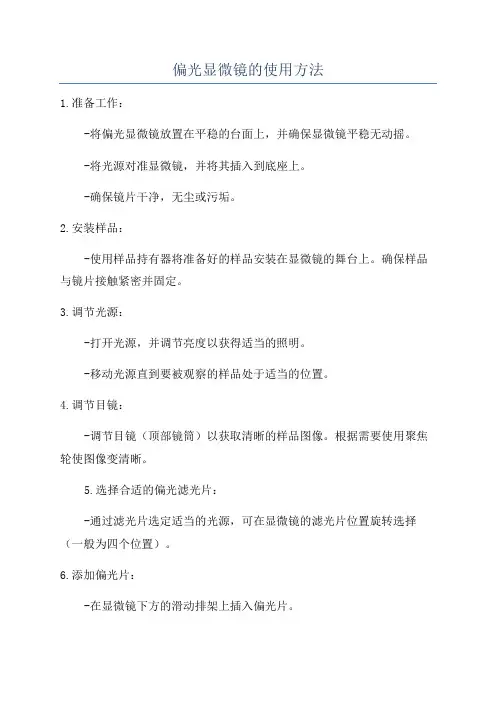

偏光显微镜的使用方法1.准备工作：-将偏光显微镜放置在平稳的台面上，并确保显微镜平稳无动摇。

-将光源对准显微镜，并将其插入到底座上。

-确保镜片干净，无尘或污垢。

2.安装样品：-使用样品持有器将准备好的样品安装在显微镜的舞台上。

确保样品与镜片接触紧密并固定。

3.调节光源：-打开光源，并调节亮度以获得适当的照明。

-移动光源直到要被观察的样品处于适当的位置。

4.调节目镜：-调节目镜（顶部镜筒）以获取清晰的样品图像。

根据需要使用聚焦轮使图像变清晰。

5.选择合适的偏光滤光片：-通过滤光片选定适当的光源，可在显微镜的滤光片位置旋转选择（一般为四个位置）。

6.添加偏光片：-在显微镜下方的滑动排架上插入偏光片。

-根据需要调整偏光片的方向和角度，以改变光源的振动方向。

7.观察在样本上方插入偏光片的效果：-使用上面的旋钮和可调节的偏光片调整偏光的强弱和方向。

-观察样品下偏光光源产生的图像。

8.使用附件（如旋转台）：-如有需要，可以使用一些附件来进一步研究样品。

-例如，旋转台可以用于观察样品在不同方向上的光学性质。

9.记录和分析结果：-使用显微镜的内置或外部照相机拍摄图像。

-记录和分析结果以便进一步研究。

10.清理和保养：-在观察完毕后，关闭光源并将显微镜清理干净。

-使用干燥的布轻轻擦拭镜片，以确保不留下污渍或污垢。

-如果有必要，可以使用适当的清洁液来清洁镜片。

总结：使用偏光显微镜需要一定的经验和技巧，并且需要特殊的滤光片和偏光片。

了解如何正确地操作偏光显微镜可以使您更好地观察样品，并获得准确的结果。

记住，定期的清理和保养是保证偏光显微镜长期的使用和维持高质量成像的关键。

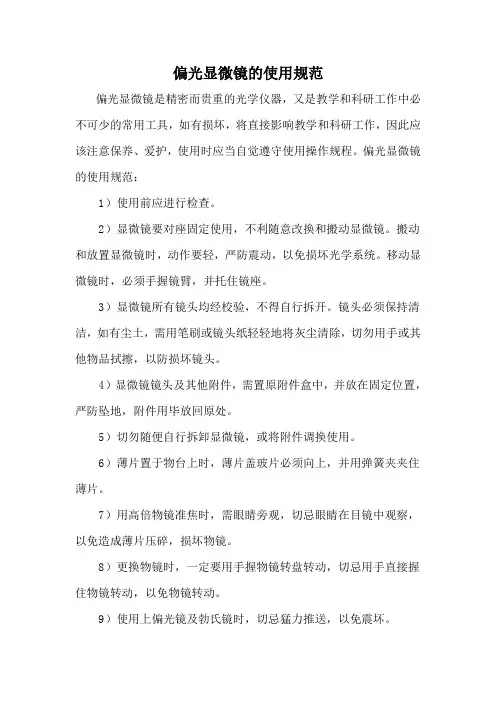

偏光显微镜的使用规范
偏光显微镜是精密而贵重的光学仪器，又是教学和科研工作中必不可少的常用工具，如有损坏，将直接影响教学和科研工作，因此应该注意保养、爱护，使用时应当自觉遵守使用操作规程。

偏光显微镜的使用规范：
1）使用前应进行检查。

2）显微镜要对座固定使用，不利随意改换和搬动显微镜。

搬动和放置显微镜时，动作要轻，严防震动，以免损坏光学系统。

移动显微镜时，必须手握镜臂，并托住镜座。

3）显微镜所有镜头均经校验，不得自行拆开。

镜头必须保持清洁，如有尘土，需用笔刷或镜头纸轻轻地将灰尘清除，切勿用手或其他物品拭擦，以防损坏镜头。

4）显微镜镜头及其他附件，需置原附件盒中，并放在固定位置，严防坠地，附件用毕放回原处。

5）切勿随便自行拆卸显微镜，或将附件调换使用。

6）薄片置于物台上时，薄片盖玻片必须向上，并用弹簧夹夹住薄片。

7）用高倍物镜准焦时，需眼睛旁观，切忌眼睛在目镜中观察，以免造成薄片压碎，损坏物镜。

8）更换物镜时，一定要用手握物镜转盘转动，切忌用手直接握住物镜转动，以免物镜转动。

9）使用上偏光镜及勃氏镜时，切忌猛力推送，以免震坏。

10）仪器损坏或调节失灵时，切勿强力扭动。

11）显微镜使用完毕，需将上偏光镜及勃氏镜推入，转动粗动手轮将物镜提起，镜筒上要留一目镜，关闭电源，并罩上仪器罩。

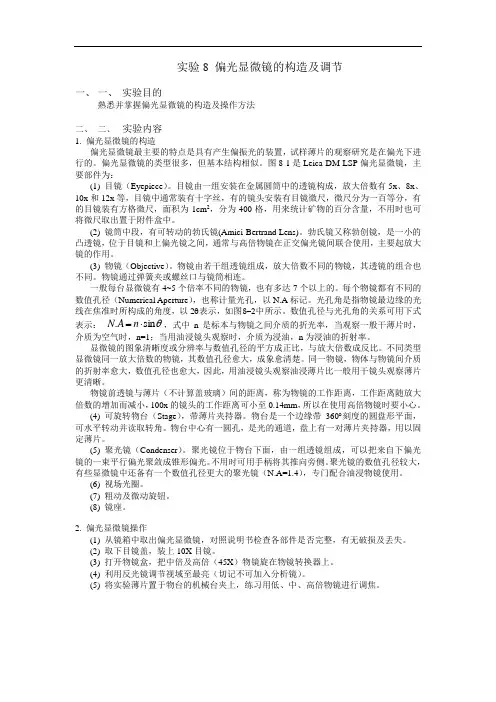

实验8 偏光显微镜的构造及调节一、 一、 实验目的熟悉并掌握偏光显微镜的构造及操作方法二、 二、 实验内容1. 偏光显微镜的构造偏光显微镜最主要的特点是具有产生偏振光的装置，试样薄片的观察研究是在偏光下进行的。

偏光显微镜的类型很多，但基本结构相似。

图8-1是Leica DM LSP 偏光显微镜，主要部件为：(1) 目镜（Eyepiece ）。

目镜由一组安装在金属圆筒中的透镜构成，放大倍数有5x 、8x 、10x 和12x 等，目镜中通常装有十字丝，有的镜头安装有目镜微尺，微尺分为一百等分，有的目镜装有方格微尺，面积为1cm 2，分为400格，用来统计矿物的百分含量，不用时也可将微尺取出置于附件盒中。

(2) 镜筒中段，有可转动的勃氏镜(Amici-Bertrand Lens)。

勃氏镜又称勃创镜，是一小的凸透镜，位于目镜和上偏光镜之间，通常与高倍物镜在正交偏光镜间联合使用，主要起放大镜的作用。

(3) 物镜（Objective ）。

物镜由若干组透镜组成，放大倍数不同的物镜，其透镜的组合也不同。

物镜通过弹簧夹或螺丝口与镜筒相连。

一般每台显微镜有4~5个倍率不同的物镜，也有多达7个以上的。

每个物镜都有不同的数值孔径（Numerical Aperture ），也称计量光孔，以N.A 标记。

光孔角是指物镜最边缘的光线在焦准时所构成的角度，以2θ表示，如图8-2中所示。

数值孔径与光孔角的关系可用下式表示： θsin .⋅=n A N ，式中n 是标本与物镜之间介质的折光率，当观察一般干薄片时，介质为空气时，n=1；当用油浸镜头观察时，介质为浸油，n 为浸油的折射率。

显微镜的图象清晰度或分辨率与数值孔径的平方成正比，与放大倍数成反比。

不同类型显微镜同一放大倍数的物镜，其数值孔径愈大，成象愈清楚。

同一物镜，物体与物镜间介质的折射率愈大，数值孔径也愈大，因此，用油浸镜头观察油浸薄片比一般用干镜头观察薄片更清晰。

物镜前透镜与薄片（不计算盖玻璃）间的距离，称为物镜的工作距离，工作距离随放大倍数的增加而减小，100x 的镜头的工作距离可小至0.14mm ，所以在使用高倍物镜时要小心。

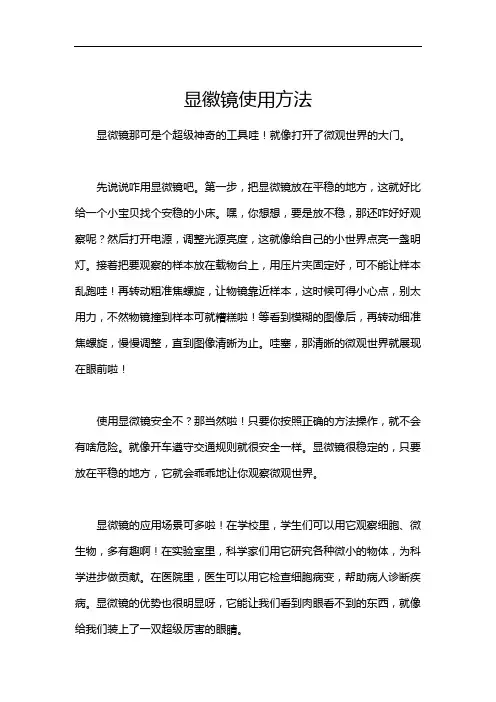

显徽镜使用方法
显微镜那可是个超级神奇的工具哇！就像打开了微观世界的大门。

先说说咋用显微镜吧。

第一步，把显微镜放在平稳的地方，这就好比给一个小宝贝找个安稳的小床。

嘿，你想想，要是放不稳，那还咋好好观察呢？然后打开电源，调整光源亮度，这就像给自己的小世界点亮一盏明灯。

接着把要观察的样本放在载物台上，用压片夹固定好，可不能让样本乱跑哇！再转动粗准焦螺旋，让物镜靠近样本，这时候可得小心点，别太用力，不然物镜撞到样本可就糟糕啦！等看到模糊的图像后，再转动细准焦螺旋，慢慢调整，直到图像清晰为止。

哇塞，那清晰的微观世界就展现在眼前啦！
使用显微镜安全不？那当然啦！只要你按照正确的方法操作，就不会有啥危险。

就像开车遵守交通规则就很安全一样。

显微镜很稳定的，只要放在平稳的地方，它就会乖乖地让你观察微观世界。

显微镜的应用场景可多啦！在学校里，学生们可以用它观察细胞、微生物，多有趣啊！在实验室里，科学家们用它研究各种微小的物体，为科学进步做贡献。

在医院里，医生可以用它检查细胞病变，帮助病人诊断疾病。

显微镜的优势也很明显呀，它能让我们看到肉眼看不到的东西，就像给我们装上了一双超级厉害的眼睛。

我给你讲个实际案例吧。

有一次，学校里的生物课上，同学们用显微镜观察洋葱表皮细胞。

哇，大家都惊呆了，原来洋葱表皮是由这么多小小的细胞组成的。

看到那清晰的细胞结构，同学们都兴奋得不得了。

总之，显微镜真的是个超棒的工具，能让我们看到神奇的微观世界，大家一定要好好利用它哟！。

偏光显微镜分析使用方法光学显微分析是利用可见光观察物体的表面新貌和内部结构，鉴定晶体的光学性质。

透明晶体的观察可利用透射显微镜，如偏光显微镜。

而对于不透明物体来说就只能使用反射式显微镜，即金相显微镜。

利用偏光显微镜和金相显微镜进行晶体光学鉴定，是研究材料的重要方法之一。

1、偏光显微镜偏光显微镜是目前研究材料晶相显微结构最有效的工具之一。

随着科学技术的发展，偏光显微镜技术在不断地改进中，镜下的鉴定工作逐步由定性分析发展到定量鉴定，为显微镜在各个科学领域中的应用开辟了广阔的前景。

图1 . XPT-7型偏光显微镜1、目镜，2、镜筒，3、勃氏镜，4、粗动手轮，5、微调手轮，6、镜臂，7、镜座，8、上偏光镜，9、试板孔，10、物镜，11、载物台，12、聚光镜，13、锁光圈，14、下偏光镜，15、反光镜2、偏光显微镜的构成偏光显微镜的类型较多，但它们的构造基本相似。

XPT—7型偏光显微镜（图1）构成为：镜臂：呈弓形，其下端与镜座相联，上部装有镜筒。

反光镜：是一个拥有平、凹两面的小圆镜，用于把光反射到显微镜的光学系统中去。

当进行低倍研究时，需要的光量不大，可用平面镜，当进行高倍研究时，使用凹镜使光少许聚敛，可以增加视域的亮度。

下偏光镜：位于反光镜之上、从反光镜反射来的自然光，通过下偏光镜后，即成为振动方向固定的偏光，通常用PP代表下偏光镜的振动方向。

下偏光镜可以转动，以便调节其振动方向。

锁光圈：在下偏光镜之上。

可以自由开合，用以控制进入视域的光量。

聚光镜：在锁光圈之上。

它是一个小凸透镜，可以把下偏光镜透出的偏光聚敛而成锥形偏光。

聚光镜可以自由安上或放下。

载物台：是一个可以转动的圆形平台。

边缘有刻度（0-360°），附有游标尺，读出的角度可精确至1/10度。

同时配有固定螺丝，用以固定物台。

物台中央有圆孔，是光线的通道。

物台上有一对弹簧夹，用以夹持光片。

镜筒：为长的圆筒形，安装在镜臂上。

转动镜臂上的粗动螺丝或微动螺丝可用以调节焦距。

偏光显微镜用途及使用注意事项偏光显微镜是利用光的偏振特性对具有双折射性物质进行讨论鉴定的必备仪器，是用于讨论所谓透亮与不透亮各向异性材料的一种显微镜，在地质学等理工科专业中有紧要应用。

凡具有双折射的物质，在偏光显微镜下就能辨别的清楚，当然这些物质也可用染色法来进行察看，但有些则不可用，而必需利用偏光显微镜。

反射偏光显微镜是利用光的偏振特性对具有双折射性物质进行讨论鉴定的必备仪器，可供广阔用户做单偏光察看，正交偏光察看，锥光察看。

一、紧要特点偏光显微镜的特点，就是将一般光更改为偏振光进行镜检的方法，以辨别某一物质是单折射性（各向同性）或双折射性（各向异性）。

双折射性是晶体的基本特征。

因此，偏光显微镜被广泛地应用在矿物、高分子、纤维、玻璃、半导体、化学等领域。

在生物学中，很多结构也具有双折射性，这就需要利用偏光显微镜加以区分。

在植物学方面，如辨别纤维、染色体、纺锤丝、淀粉粒、细胞壁以及细胞质与组织中是否含有晶体等。

在植物病理上，病菌的入侵，常引起组织内化学性质的更改，可以偏光显微术进行辨别。

二、工作原理偏光显微镜的两个偏振滤光片互为90°，以获得所谓的“暗位”，此时视野是全黑的；假如样品在光学上表现为各向同性（单折射体），则无论怎样旋转载物台，视场仍是黑暗；这是由于起偏镜所形成的线偏振光的振动方向不发生变化，依据马吕斯定律，透射光的强度为0；假如样品具有双折射特性，则视野会变亮，这是由于从起偏镜射出的线偏振光进入双折射体后，产生振动方向不同的两种直线偏振光（o光和e光）；当这两种光通过检偏镜时，由于e光并不服从折射定律，其与检偏镜偏振方向不是90°，所以可透过检偏镜，视野上就可以看到光亮的象。

三、应用用途1.偏振光在各向异性金属磨面上的反射在正交偏振光下察看各向异性晶体。

因光学各向异性金属在金相磨面上呈现的各颗晶粒的位向不同，即各晶粒的“光轴”位置不同，使各晶粒的反射偏振光的偏振面旋转的角度不同；通过偏光显微镜后，便可在目镜中察看到具有不同亮度的晶粒衬度。

3．普通落射光镜检查：将装置拨档开关拨到中间，让“0”档进入光路打开显微镜电源即可。

五、保养和维修1．本装置配套组成的落射荧光显微镜，要在平稳、干燥、清洁、非强光之处使用，不得随意拆卸部件；2．各种滤光片和分色镜等光学部件，如落有灰尘，可用小型洗耳球吹去或小型吸尘器吸除，如触摸或油脂污染等时，应用薄纱布沾少量酒精—乙醚（7：3）混合液轻轻擦拭；3．各种备用的光学配件，不用时要装入盒内，放在干燥处保存；4．汞灯亮度不够或不能自动点燃时，需要换新的汞灯泡，更换灯泡时，应关闭电源开关，拔下电源线。

灯泡固定后，用无水乙醇棉棒擦拭灯泡的球部表面，保持透光量，禁止在灯室外点燃汞灯；5．如电源箱在使用过程中有故障，请与我公司联系。

六、您能够排除的故障致测维产品用户：感谢您明智地选择了上海测维光电的产品。

从您开始使用测维产品的那一刻起，测维便与你结下了不解之缘，无论何时，无论何地，您将享受测维切实和认真的服务。

测维更期望把您的要求作为我们的追求，以使测维产品的性能、质量日臻完善，因此，您的任何意见和建议，我们都将予以充分的重视，测维的信箱是：cwsh@ 假如您想更多的了解测维的产品，请登陆我们的网站：或拨打我们的全国客服热线：400-711-6930。

手册导读：请您在使用本仪器前务必仔细阅读本手册。

本手册适用于LW200LF系列显微镜。

本手册分为三部分，以下为各部分的简介：第一部分仪器用途和特点第二部分仪器原理和技术参数第三部分安装、调试及仪器的成套性第四部分仪器使用说明第五部分仪器的保养与维修第六部分日常故障排除一、用途和特点LW200LF荧光显微镜适用于科学研究单位、高等院校、工矿企业、医院、医疗卫生系统、环保等行业，进行生物学、细菌学、药物化学等学科的研究实验。

LW200LFT显微镜配有三目镜筒，可以连接电视摄像，也可以连接电脑，配置生物图像分析软件及照相打印，成为电脑生物图像分析显微镜，LW200LFT落射荧光显微镜装置有良好的荧光光源，与LW200系列显微镜配置，组成LW200LF落射荧光显微镜。

显微镜使用说明书认识显微镜：(1)各结构名称（见书本54页）（2）物镜与目镜中的10*代表放大10倍40*代表放大40倍（3）显微镜放大倍数=目镜放大倍数*物镜放大倍数显微镜的使用：1.右手握镜臂，左手托底座，将显微镜放在水平桌面上，镜筒在前，镜臂在后，放于身体坐前方。

2.依次将目镜与物镜装好。

（装物镜时左手食指与中指夹住物镜，右手旋转，低倍与高倍各装一个）3.转动转换器，让低倍物镜对牢通光孔，转动集光器，使用大光圈，然后左眼看目镜，右手转动反光镜，直到看一个明亮的视野。

（光线不足时用凹面镜，光线充足时用平面反光镜）4.将所需观察的物体或装片放在载物台上，正对通光孔，用压片夹夹住。

5.两手向外（顺时针）转动粗准焦螺旋，将镜筒下降，从旁观看物镜，以免物镜压破装片或物体损坏镜头6.左眼对牢目镜，两手慢慢地向内（逆时针）转动粗准焦螺旋，直到观察到物像，若不够清晰，再调节细准焦螺旋。

若放大倍数不够则进行如下操作：（1）将观察物移到视野的中央（2）转动物镜让高倍物镜对牢通光孔（3）调节细准焦螺旋，直到物象清晰。

（在此过程中不能转动粗准焦螺旋）显微镜使用说明书认识显微镜：(1)各结构名称（见书本54页）（2）物镜与目镜中的10*代表放大10倍40*代表放大40倍（3）显微镜放大倍数=目镜放大倍数*物镜放大倍数显微镜的使用：1右手握镜臂，左手托底座，将显微镜放在水平桌面上，镜筒在前，镜臂在后，放于身体坐前方。

2.依次将目镜与物镜装好。

（装物镜时左手食指与中指夹住物镜，右手旋转，低倍与高倍各装一个）3.转动转换器，让低倍物镜对牢通光孔，转动集光器，使用大光圈，然后左眼看目镜，右手转动反光镜，直到看一个明亮的视野。

（光线不足时用凹面镜，光线充足时用平面反光镜）4.将所需观察的物体或装片放在载物台上，正对通光孔，用压片夹夹住。

5.两手向外（顺时针）转动粗准焦螺旋，将镜筒下降，从旁观看物镜，以免物镜压破装片或物体损坏镜头6.左眼对牢目镜，两手慢慢地向内（逆时针）转动粗准焦螺旋，直到观察到物像，若不够清晰，再调节细准焦螺旋。

偏光显微镜应用及使用方法偏光显微镜应用及使用方法00用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

众所周知，随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶可以长得很大。

对于几微米以上的球晶，用普通的偏光显微镜就可以进行观察；对小于几微米的球晶，则用电子显微镜或小角激光光散射法进行研究。

聚合物制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态，晶粒大小及完善程度有着密切的联系，因此，对聚合物结晶形态等的研究具有重要的理论和实际意义。

一、目的要求1．了解偏光显微镜的结构及使用方法。

2．观察聚合物的结晶形态，估算聚丙烯球晶大小。

二、基本原理球晶的基本结构单元具有折叠链结构的片晶（晶片厚度在10mm左右）。

许多这样的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体。

根据振动的特点不同，光有自然光和偏振光之分。

自然光的光振动（电场强度E的振动）均匀地分布在垂直于光波传播方向的平面内；自然光经过反射、折射、双折射或选择吸收等作用后，可以转变为只在一个固定方向上振动的光波。

这种光称为平面偏光，或偏振光。

偏振光振动方向与传播方向所构成的平面叫做振动面。

如果沿着同一方向有两个具有相同波长并在同一振动平面内的光传播，则二者相互起作用而发生干涉。

由起偏振物质产生的偏振光的振动方向，称为该物质的偏振轴，偏振轴并不是单独一条直线，而是表示一种方向。

自然光经过第一偏振片后，变成偏振光，如果第二个偏振片的偏振轴与第一片平行，则偏振光能继续透过第二个偏振片；如果将其中任意一片偏振片的偏振轴旋转90°，使它们的偏振轴相互垂直。

这样的组合，便变成光的不透明体，这时两偏振片处于正交。

光波在各向异性介质（如结晶聚合物）中传播时，其传播速度随振动方向不同而发生变化，其折射率值也因振动方向不同而改变，除特殊的光轴方向外，都要发生双折射，分解成振动方向互相垂直，传播速度不同，折射率不等的两条偏振光。

偏光显微镜使用方法说明书一、产品简介偏光显微镜是一种重要的显微镜类型，广泛应用于各个科学领域和工业生产中。

通过使用偏光片和缅光片，偏光显微镜可以观察和分析材料样品的光学性质和结构。

本说明书将为您详细介绍偏光显微镜的使用方法，以帮助您充分发挥其功能。

二、安装与调整1. 将偏光显微镜放在平稳的工作台上，并确保其稳定性。

2. 根据具体需要，安装适当的镜头和滤光片。

3. 通过调节光源亮度，确保样品得到足够的光照。

4. 使用调节旋钮，将物镜和目镜调整到适当的位置，以便观察和调焦。

三、样品准备1. 准备样品，并保证其干净和平整。

2. 如果需要，可以使用切片机或其他切割工具将样品制备成薄片。

3. 对于液体样品，将样品滴在载玻片上，并用盖玻片封闭。

4. 对于固体样品，将其直接放置在载玻片上。

四、观察和调节1. 打开偏光显微镜电源，并调整光源亮度到适宜的水平。

2. 将制备好的样品置于镜台上，并使用样品夹固定。

3. 通过调节聚光镜，将光线聚焦在样品上。

4. 选择适当的放大倍数，观察样品的显微结构。

5. 通过旋转偏光片和缅光片，观察样品在不同偏光角度下的显示效果。

6. 使用焦度调节旋钮，使图像清晰聚焦。

7. 根据需要，可以通过调节样品的位置和旋转角度来观察样品的不同部分或者进行光学测量。

五、维护与注意事项1. 使用完毕后，关闭偏光显微镜电源。

2. 清洁镜头和载玻片时，使用干净柔软的纸巾或者棉签轻轻擦拭，避免使用刷子或者粗糙的材料。

3. 避免触摸光学器件，以防指纹和污渍影响观察效果。

4. 长时间不使用时，应将偏光显微镜存放在干燥、无灰尘的环境中。

5. 避免将偏光显微镜暴露在高温、潮湿和强磁场等环境中，以防损坏。

六、故障排除1. 若观察到图像不清晰，可以通过调节目镜和物镜的位置来改善聚焦效果。

2. 若镜头有污渍或者指纹，使用干净柔软的纸巾或者棉签轻轻擦拭。

3. 若光源不亮或者出现闪烁，检查电源和连接线是否正常，如有问题请联系售后服务。

偏光显微镜的使用和调节介绍偏光显微镜使用注意事项(1)工作环境应清洁、干燥、光亮和有良好的通风条件，严禁工作台上堆放书包等杂物。

(2)从木箱中取出显微镜时，必须先取出镜头意，再取出显微镜．且必须稳拿轻放。

(3)镜头盒放在显微镜的前方。

(4)擦镜头时用擦镜纸擦拭：(5)使用和调节时，要细心缓慢进行，切勿用力过猛。

(6)保护好薄片，轻拿轻放。

(7)如有故障，立即报告教师，使用完毕，清点零件，恢复原样，放团木箱：6．33．2偏光显微镜使用前的调节1)安装镜头：3)装目镜：将选好倍数的目镜插入镜简上端，目镜上的齿头应嵌入镜筒亡端切门内，使十字丝固定在东西南北方向。

2)装物镜：物镜—般选用中、低倍镜，其装卸有如下两种方法：⑦弹簧夹型：将物镜上的小钓夹：于弹簧的凹陷处；或将弹簧拉仟尖头对准物镜上的凹陷缺口即可将物镜卡牢，⑦螺坤扣型：将选用的物镜装在镜筒下的螺超如上，拧紧为止。

(2)调节照明(对光)：装上物镜和日镜后，椎山上偏光镜与勃氏镜，打开琐光圈，转动反光镜对准光源，直至视域明亮为止i光线纳强弱可通过锁光阳调节：(3)调节焦距(淮焦)。

调节焦距主要是为丁使物像清晰可见，其步骤如下：1)将欲观察的薄片置于物台亡，使盖玻片朝上，并将共用薄片夹子压紧在载物台上。

2)从侧面看着镜头，旋转粗动螺丝，将镜简下降到最低位置(高倍物镜要Y降到几乎于薄片接触为止)，3)从门镜个观察，转动粗动螺丝使镜筒缓缓上升．直至视域中物像清楚为止如果物像不够清晰，可转动微动螺丝使之更清晰—应当注意、物镜与薄片之间的工作距离围放大倍数而不同，低倍物镜工作队离长．高倍物镜工作距离短，所以调节高倍物镜的侥距时切忌只看镜筒里而而厂降镜简，这样最容易压碎薄片而使镜头损坏：〔4)校正中心。

偏光显微镜镜筒的光学轴府与载物台的机械旋转袖相一致．这样，视域中的被观察对象才不至于在旋转物台列偏离原来伙置，甚至跑出视域之外，给鉴定工作带来不便。

因此。

偏光显微镜在使用前府进行中心校正，使显微镜镜简中轴与载物台旋转粕相重合。

显微镜使用说明1，显微镜开关时卤素灯电压一般应调至最低。

2，转换物镜时，应旋转物镜架，不要用手直接转物镜。

3，荧光光源汞灯由于使用寿命短,为保证尽可能的延长使用时间和安全，汞灯电源开/关间隔时间必须大于三十分钟。

4，显微镜的各光学部件应调节到位（如，DIC 插件，荧光滤片，物镜等），以免影响显微镜的正常工作。

如果不到位,那么观察时通常会看到月牙形阴影.5，使用油镜时应使用专业用油，不要用其它介质（如香柏油），以免损伤镜头。

每次使用完油镜后，需将油镜擦拭干净（物镜及玻片）。

（正置显微镜，油滴在样品上。

倒置显微镜，油直接滴在物镜上。

）6，不要用手直接触摸光学部件的表面（如物镜，荧光模块，目镜等），以免留下手指印在上面，影响观察效果。

7，在拆卸全自动显微镜的聚光镜，荧光滤片盒（倒置显微镜）等部件时，应在断电的情况下进行操作。

8，因为各款显微镜的有效工作距离/特性等各有不同，使用前应充分了解所用仪器的特性及观测范围，以免因不恰当的操作，对显微镜及其配件造成损害。

提示：1，观测样品时（特别是金相样品），切不可将物镜撞及样品，以免将物镜镜头压碎。

2，移动显微镜时，应做到小心轻放，以免因震动而对光学部件及光路造成损害，影响显微镜的使用。

（建议移动显微镜时，先将各光学部件拆除，移位后，再重新安装。

）二一般观察方式的调节为了观察和拍摄好图像，需要对显微镜和CCD以及CCD软件都要求进行调节。

在进行显微观察和摄影前，首先要做的就是对显微镜进行调节。

调节项目包括柯勒照明、相差环调节、荧光中心调节等。

其中后两项一般在安装是已经调节好，以后一般情况下就不需要再调节了。

柯勒照明调节方法如下：1，放一张你即将观察的样本，使用明场照明状态（聚光镜转轮选择 H 或 BF，荧，光滤镜轮选择空位，DIC 附件全部拉出光路，照相光路转换到观察状态）10X 物镜，通过粗调和微调将其调节到样本能观察到的最清楚的状态。

然后不要再动调焦螺旋。

偏光显微镜及冷热台操作规程
一．偏光显微镜
1.打开透射或反射电源及录像机，计算机电源。

2.将样品载玻片置于载物台上，将灯的亮度调到10左右。

3.首先选用放大倍数为10的物镜选择视场，然后根据不同样品选择不同倍数的物镜（若配合热台使用，请选择20倍长焦物镜）
4.打开计算机桌面上的Linksys32程序，点击file-connect.下面蓝框中由Programmer not connected变为显示温度即为软件与仪器连接上；点击Vide-Show Window.显示观看视野，若显微镜中可以看到视野，但是电脑上看不见，可以右击观看视野，将Exposure Time调稍微大一点，稍等片刻即可观察到。

5.观察样品的光学性质，记录或拍照，或将透射或反射检偏器和起偏器摆入光路在正交偏光下观察，记录或拍照。

6.测样结束（或换样品载玻片），将灯的亮度调到2.5，将样品从载物台上取下，关闭透射或反射电源及录像机和计算机电源。

注意事项：只观察不拍照时，灯光亮度不要调的过高，测试中若暂时不观察，请把灯光亮度调到2.5
二．冷热台
1．将有样品载玻片的冷热台置于显微镜载物台上，固定调节样品的清晰度。

2.将程序温度控制器及自动冷却系统电源打开。

3.设置升温或降温速率及温度上，下限。

4.观察样品在升温或降温时的光学性质变化。

5.测试结束，将其从显微镜上取下，样品片从热台中取出。

6.关闭程序温度控制器及自动冷却系统电源。

注意事项：测试中不要把冷热台盖打开进行观察若打开冷热台取出或换样品片时，请移开物镜。

火山岩岩矿鉴定简易手册（一）偏光显微镜的使用与调节1 熟悉偏光显微镜的构造、装置、使用和维护保养方法2 调节照明（对光）（1）装上低倍或中倍物镜，打开锁光圈，轻轻推出上偏光镜、勃氏镜及聚光镜（2）转动反光镜至视域最亮为止。

如果总是对不亮，可以轻轻抽出目镜或推入勃氏镜，然后转动反光镜至视域看到光源为止。

此时加上目镜或推出勃氏镜，视域必然最亮。

3 调节焦距（准焦）（1）将一薄片置于载物台上（注意必须使盖玻璃朝上），用弹簧夹夹住。

（2）从侧旁看物镜镜头，转动粗动螺丝，使镜筒下降，至物镜到最低位置（注意切勿压碎薄片）。

（3）从目镜中观察，同时转动粗动螺丝，使镜筒上升，当视域中刚刚出现物象时，改用微动螺丝，使物象清晰为止。

（4）换用高倍物镜，用同法调节焦距。

在调节焦距时，绝不能眼睛看着目镜下降镜筒，因为这样很容易压碎薄片并损坏物镜。

在调节高倍物镜焦躁时，尤应注意。

因为高倍物镜的焦躁很短，镜头几乎与薄片接触，若薄片盖玻璃朝下时，不但无法准焦，而且常有压碎薄片，割伤镜头的事故发生。

4 校正中心在校正中心前，必须检查接物镜位置是否正确，如物镜没有安装在正确位置上，中心不但不能校正，而且往往容易损坏物镜和校正螺丝。

校正中心时，如发现螺丝旋转费力，或失效时，应立即报告，请求指导，切勿强力扭动。

校正中心的方法，参阅教材的有关部分。

二颜色和多色性的观察，解理及解理夹角的测量1 确定下偏光镜的振动方向观察许多光学现象，必须知道下偏光镜的振动方向。

为此，在进行单偏光镜下的晶体光性研究之前，必须确定下偏光镜振动方向，并使之固定，不要轻易改变。

（1）在一薄片中选择一个具清晰解理的黑云母，置视域中心。

（2）旋转物台使黑云母解理缝与东西十字丝平行。

此时如果云母颜色最深，则东西十字丝方向即为下偏光镜振动方向。

否则，则需转动下偏光镜，至黑云母颜色最深为止。

2 颜色、多色性及吸收性的观察（1）使薄片中黑云母分别置视域中心，旋转物台使黑云母解理缝、电气石延长方向平行下偏光镜振动方向，观察颜色并注意颜色浓度。
