上海测维-LW300LPT透反射偏光显微镜使用说明书

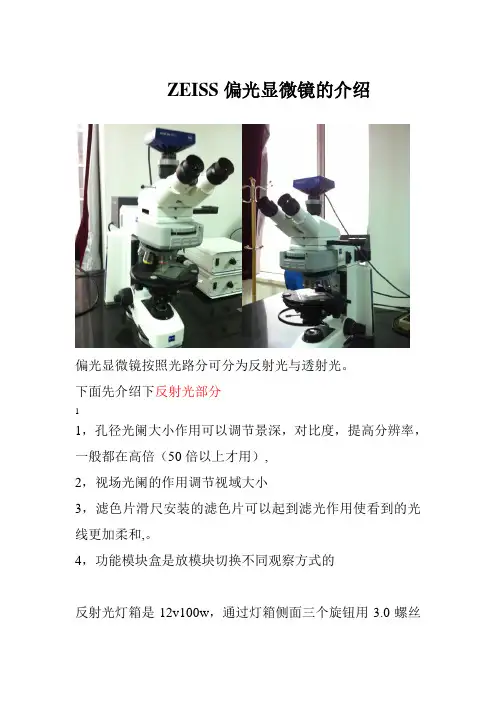

ZEISS偏光显微镜的介绍偏光显微镜按照光路分可分为反射光与透射光。

下面先介绍下反射光部分11，孔径光阑大小作用可以调节景深，对比度，提高分辨率，一般都在高倍（50倍以上才用）,2，视场光阑的作用调节视域大小3，滤色片滑尺安装的滤色片可以起到滤光作用使看到的光线更加柔和,。

4，功能模块盒是放模块切换不同观察方式的反射光灯箱是12v100w，通过灯箱侧面三个旋钮用3.0螺丝刀可以调节灯丝像，滤色片滑尺是放滤色片，一般采用日光色温矫正滤色片效果比较好，带有A的是孔径光阑滑尺，孔径光阑是柯勒照明第一个灯丝成像位置，避免在样品直接产生灯丝像，一般在高倍，50x以上把孔径光阑打小可以提高景深，对比度，还有分辨率，带有F的滑尺是视场光阑滑尺，通过调节视场光阑可以调节显微镜光路对中，还可以调节看到视域大小。

反射光模块盒是放显微镜透反光路的模块，通过切换不同模块实现不同的功能，基本工程师安装把反射光明场模块放在1位置，反射偏光模块放在2位置，也就是说当把power supply打在RL位置，打开开关显微镜观察方式处于明场状态，当把模块打在2位置光路处于反射光单偏光，把检偏滑尺推进光路里听到咔的定位声然后把检偏滑尺打在90度就是反射光正交。

下面介绍下透射光部分1，透射光视场光阑是调节进光量大小的,2，透射光旋转起偏器是可以调节角度的东西方向的偏振光,3，聚光镜是起到汇聚光线的作用4，旋转载物台是45度为一个消光位可以通过载物台上面的移动滑尺来移动样品的位置透射光部分分为透射光灯箱，视场光阑，透射光旋转起偏器（0-90度），孔径光阑，聚光镜，载物台，首先透射光需要调节对中，第一步先把透射光灯丝像调节好，然后把视场光阑打最小，把物镜切换到10x，这时候在目镜里可以到一个正6边形，通过调节聚光镜旋钮把正6边形中心调节到目镜十字丝中间，如图所示用手触摸的旋钮为调节聚光镜上下的旋钮。

把聚光镜位置调好，就可以调节物镜对中性，这个工作由工程师完成。

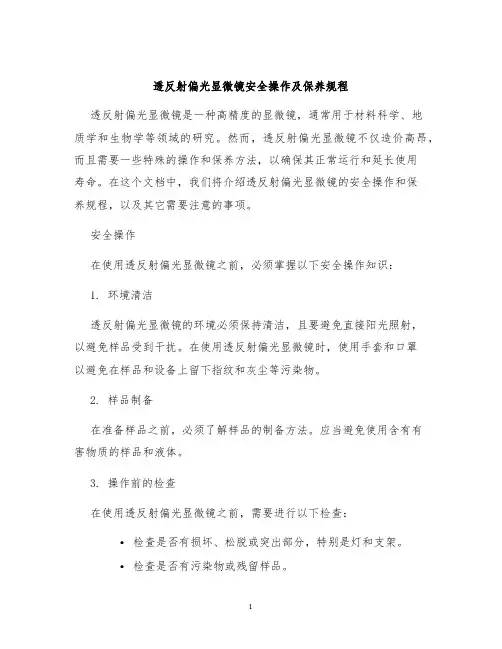

透反射偏光显微镜安全操作及保养规程透反射偏光显微镜是一种高精度的显微镜，通常用于材料科学、地质学和生物学等领域的研究。

然而，透反射偏光显微镜不仅造价高昂，而且需要一些特殊的操作和保养方法，以确保其正常运行和延长使用寿命。

在这个文档中，我们将介绍透反射偏光显微镜的安全操作和保养规程，以及其它需要注意的事项。

安全操作在使用透反射偏光显微镜之前，必须掌握以下安全操作知识：1. 环境清洁透反射偏光显微镜的环境必须保持清洁，且要避免直接阳光照射，以避免样品受到干扰。

在使用透反射偏光显微镜时，使用手套和口罩以避免在样品和设备上留下指纹和灰尘等污染物。

2. 样品制备在准备样品之前，必须了解样品的制备方法。

应当避免使用含有有害物质的样品和液体。

3. 操作前的检查在使用透反射偏光显微镜之前，需要进行以下检查：•检查是否有损坏、松脱或突出部分，特别是灯和支架。

•检查是否有污染物或残留样品。

•检查样品是否已放置在正确位置。

4. 操作规程在使用透反射偏光显微镜时，必须按照操作规程进行操作。

不要强制旋转调节器，以免损坏设备。

在调节时，要轻轻转动，以避免过度转动。

5. 关机与清洗在使用透反射偏光显微镜后，要关闭灯和电源，并及时清洗设备和配件。

在清洗过程中，使用一些温和的清洁剂，如去离子水和酒精，以避免对设备造成损害。

保养规程透反射偏光显微镜需要定期保养和维护，以保证其长期正常运行。

以下是透反射偏光显微镜的保养规程：1. 清洁定期清洁透反射偏光显微镜和相关部件。

清洗前，请断开电源和连接线。

不要使用含有酸、碱或其他腐蚀性物质的清洁剂。

在洗涤之前，请用清洁棉或纸巾擦拭表面的灰尘。

2. 润滑定期给透反射偏光显微镜润滑，以防止由于过度摩擦而导致的阻力。

应使用专用的润滑剂，避免使用油脂和蜡等物质。

3. 避免震动尽可能避免移动和震动透反射偏光显微镜。

当设备需要重新安装或移动时，必须小心地处理，并请确保在操作时设备保持水平。

4. 正确存储在存储透反射偏光显微镜时，请避免干燥、阳光直射和潮湿等环境。

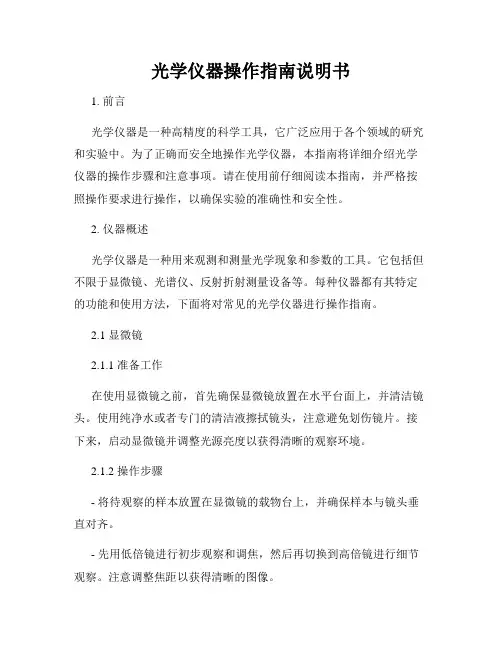

光学仪器操作指南说明书1. 前言光学仪器是一种高精度的科学工具，它广泛应用于各个领域的研究和实验中。

为了正确而安全地操作光学仪器，本指南将详细介绍光学仪器的操作步骤和注意事项。

请在使用前仔细阅读本指南，并严格按照操作要求进行操作，以确保实验的准确性和安全性。

2. 仪器概述光学仪器是一种用来观测和测量光学现象和参数的工具。

它包括但不限于显微镜、光谱仪、反射折射测量设备等。

每种仪器都有其特定的功能和使用方法，下面将对常见的光学仪器进行操作指南。

2.1 显微镜2.1.1 准备工作在使用显微镜之前，首先确保显微镜放置在水平台面上，并清洁镜头。

使用纯净水或者专门的清洁液擦拭镜头，注意避免划伤镜片。

接下来，启动显微镜并调整光源亮度以获得清晰的观察环境。

2.1.2 操作步骤- 将待观察的样本放置在显微镜的载物台上，并确保样本与镜头垂直对齐。

- 先用低倍镜进行初步观察和调焦，然后再切换到高倍镜进行细节观察。

注意调整焦距以获得清晰的图像。

- 操作时要轻柔移动镜头，避免碰撞和折损。

- 观察完毕后，关闭显微镜，及时清理并保养好仪器。

2.2 光谱仪2.2.1 准备工作将光谱仪放置在水平台面上，并连接电源线和输入输出线。

确保光谱仪与计算机的正常连接。

2.2.2 操作步骤- 启动光谱仪软件，并调整参数以适应实验需求。

- 将待测样品放置在光谱仪的光路上，确保光线正常通过。

- 点击软件上的开始测量按钮，记录数据。

- 根据实验要求进行光谱曲线的分析和处理。

- 实验结束后，关闭软件并及时断开电源线。

清理光谱仪并保养好仪器。

3. 安全注意事项3.1 使用个人防护装备在操作光学仪器时，必须佩戴适当的个人防护装备，如实验室专用眼镜、手套等，以防止意外事故和受伤。

3.2 避免长时间直视强光源光学仪器中常常存在强光源，长时间直视强光会对眼睛造成损伤。

在操作中，应避免用肉眼直接盯着强光源，尽量采取相应的眼部保护措施。

3.3 谨慎操作、轻拿轻放使用光学仪器时要谨慎操作，轻拿轻放。

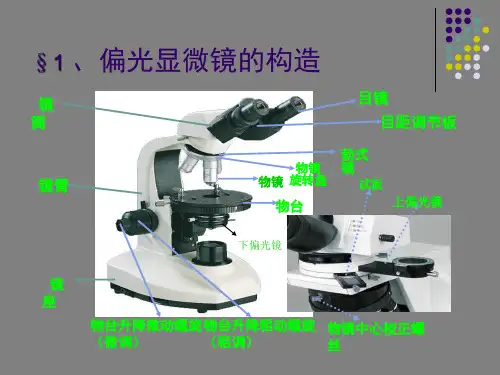

§1 、偏光显微镜的构造目镜镜座镜臂镜筒物镜勃式镜物台光圈调节物镜旋转盘目距调节板下偏光镜物台升降粗动螺旋（粗调）物台升降微动螺旋（微调）物镜中心校正螺丝上偏光镜试板镜架目镜上偏光镜物台电源开关勃氏镜调焦杆物镜转盘物镜OLYMPUS BX-41型偏光显微镜结构粗、微动镙旋勃氏镜亮度调节钮下偏光与聚光系统视场光阑双筒目镜目镜调焦环可调视角目镜镜筒10倍宽视野目镜上偏光镜（检偏器）上偏光镜方向调节环调节环固定旋钮勃氏镜系统勃氏镜调焦杆勃氏镜拉杆上偏光拉杆物镜转盘、物镜与试板插孔试板插孔与试板物镜转盘与物镜云母试板、石膏试板和石英楔物台及物台中心校正旋钮物台中心校正旋钮物台固定镙丝下偏光镜（起偏器）与聚光系统锥光聚光镜旋钮聚光系统升降旋钮孔径光阑调节杆下偏光镜视场光阑与滤色片蓝色滤色片视场光阑调节环电源开关与光强度预制钮电源开关电源指示灯光强度预制钮升降物台的粗、微动镙旋粗动镙旋微动镙旋光源亮度调节旋钮输出电压调整范围为0-6V二、偏光显微镜观测前的调节与校正一、装卸镜头1、装目镜将选用的目镜插入镜筒，并使其十字丝位于东西、南北方向。

2、装卸物镜因显微镜类型不同，物镜的装卸有下列几种情况：弹簧夹型、转盘型、螺丝扣型。

二、调节照明（1）装上低倍或中倍物镜，打开锁光圈，轻轻推出上偏光镜、勃氏镜及聚光镜勃式镜上偏光镜2）在无薄片的前提下观察视域中的明暗程度◆明亮：仅使用了下偏光◆全黑：同时使用上下偏光镜，二者振动方向正交。

◆灰白：上下偏光片的振动方不正交，需调节。

三、调节焦距（准焦）1、薄片置于物台之上，且使盖玻片一面朝上。

2、调焦，从侧面看镜筒，转动粗调旋钮，将镜头降至最低位置，若使用高倍镜头，需将镜头降至几乎于薄片接触为止，然后从镜中观测，同时转动粗旋钮缓缓提升镜头至视域内物像基本清楚，在转动微调旋钮，直至视域内物像其清晰为止。

调焦时，绝不能眼晴看着镜筒内二下降镜筒，这样容易压坏薄片。

特别是中高倍镜的调焦要小心物镜压碎薄片。

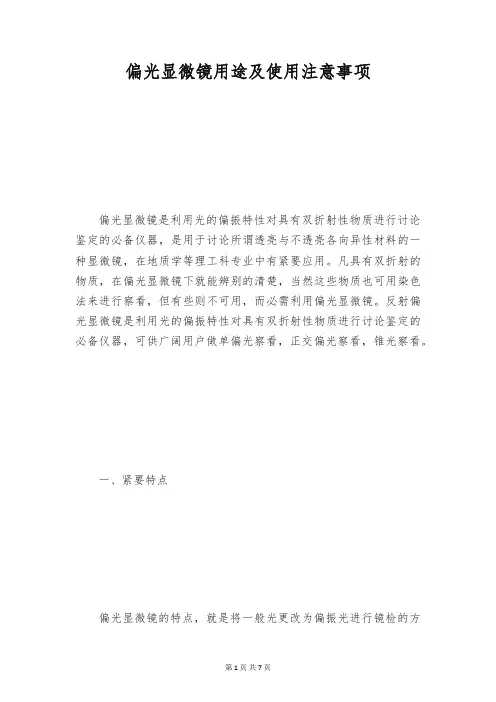

偏光显微镜用途及使用注意事项偏光显微镜是利用光的偏振特性对具有双折射性物质进行讨论鉴定的必备仪器，是用于讨论所谓透亮与不透亮各向异性材料的一种显微镜，在地质学等理工科专业中有紧要应用。

凡具有双折射的物质，在偏光显微镜下就能辨别的清楚，当然这些物质也可用染色法来进行察看，但有些则不可用，而必需利用偏光显微镜。

反射偏光显微镜是利用光的偏振特性对具有双折射性物质进行讨论鉴定的必备仪器，可供广阔用户做单偏光察看，正交偏光察看，锥光察看。

一、紧要特点偏光显微镜的特点，就是将一般光更改为偏振光进行镜检的方法，以辨别某一物质是单折射性（各向同性）或双折射性（各向异性）。

双折射性是晶体的基本特征。

因此，偏光显微镜被广泛地应用在矿物、高分子、纤维、玻璃、半导体、化学等领域。

在生物学中，很多结构也具有双折射性，这就需要利用偏光显微镜加以区分。

在植物学方面，如辨别纤维、染色体、纺锤丝、淀粉粒、细胞壁以及细胞质与组织中是否含有晶体等。

在植物病理上，病菌的入侵，常引起组织内化学性质的更改，可以偏光显微术进行辨别。

二、工作原理偏光显微镜的两个偏振滤光片互为90°，以获得所谓的“暗位”，此时视野是全黑的；假如样品在光学上表现为各向同性（单折射体），则无论怎样旋转载物台，视场仍是黑暗；这是由于起偏镜所形成的线偏振光的振动方向不发生变化，依据马吕斯定律，透射光的强度为0；假如样品具有双折射特性，则视野会变亮，这是由于从起偏镜射出的线偏振光进入双折射体后，产生振动方向不同的两种直线偏振光（o光和e光）；当这两种光通过检偏镜时，由于e光并不服从折射定律，其与检偏镜偏振方向不是90°，所以可透过检偏镜，视野上就可以看到光亮的象。

三、应用用途1.偏振光在各向异性金属磨面上的反射在正交偏振光下察看各向异性晶体。

因光学各向异性金属在金相磨面上呈现的各颗晶粒的位向不同，即各晶粒的“光轴”位置不同，使各晶粒的反射偏振光的偏振面旋转的角度不同；通过偏光显微镜后，便可在目镜中察看到具有不同亮度的晶粒衬度。

3．普通落射光镜检查：将装置拨档开关拨到中间，让“0”档进入光路打开显微镜电源即可。

五、保养和维修1．本装置配套组成的落射荧光显微镜，要在平稳、干燥、清洁、非强光之处使用，不得随意拆卸部件；2．各种滤光片和分色镜等光学部件，如落有灰尘，可用小型洗耳球吹去或小型吸尘器吸除，如触摸或油脂污染等时，应用薄纱布沾少量酒精—乙醚（7：3）混合液轻轻擦拭；3．各种备用的光学配件，不用时要装入盒内，放在干燥处保存；4．汞灯亮度不够或不能自动点燃时，需要换新的汞灯泡，更换灯泡时，应关闭电源开关，拔下电源线。

灯泡固定后，用无水乙醇棉棒擦拭灯泡的球部表面，保持透光量，禁止在灯室外点燃汞灯；5．如电源箱在使用过程中有故障，请与我公司联系。

六、您能够排除的故障致测维产品用户：感谢您明智地选择了上海测维光电的产品。

从您开始使用测维产品的那一刻起，测维便与你结下了不解之缘，无论何时，无论何地，您将享受测维切实和认真的服务。

测维更期望把您的要求作为我们的追求，以使测维产品的性能、质量日臻完善，因此，您的任何意见和建议，我们都将予以充分的重视，测维的信箱是：cwsh@ 假如您想更多的了解测维的产品，请登陆我们的网站：或拨打我们的全国客服热线：400-711-6930。

手册导读：请您在使用本仪器前务必仔细阅读本手册。

本手册适用于LW200LF系列显微镜。

本手册分为三部分，以下为各部分的简介：第一部分仪器用途和特点第二部分仪器原理和技术参数第三部分安装、调试及仪器的成套性第四部分仪器使用说明第五部分仪器的保养与维修第六部分日常故障排除一、用途和特点LW200LF荧光显微镜适用于科学研究单位、高等院校、工矿企业、医院、医疗卫生系统、环保等行业，进行生物学、细菌学、药物化学等学科的研究实验。

LW200LFT显微镜配有三目镜筒，可以连接电视摄像，也可以连接电脑，配置生物图像分析软件及照相打印，成为电脑生物图像分析显微镜，LW200LFT落射荧光显微镜装置有良好的荧光光源，与LW200系列显微镜配置，组成LW200LF落射荧光显微镜。

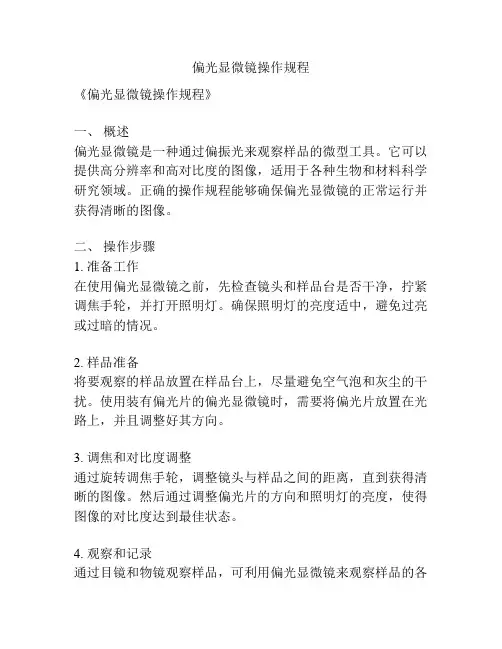

偏光显微镜操作规程《偏光显微镜操作规程》一、概述偏光显微镜是一种通过偏振光来观察样品的微型工具。

它可以提供高分辨率和高对比度的图像，适用于各种生物和材料科学研究领域。

正确的操作规程能够确保偏光显微镜的正常运行并获得清晰的图像。

二、操作步骤1. 准备工作在使用偏光显微镜之前，先检查镜头和样品台是否干净，拧紧调焦手轮，并打开照明灯。

确保照明灯的亮度适中，避免过亮或过暗的情况。

2. 样品准备将要观察的样品放置在样品台上，尽量避免空气泡和灰尘的干扰。

使用装有偏光片的偏光显微镜时，需要将偏光片放置在光路上，并且调整好其方向。

3. 调焦和对比度调整通过旋转调焦手轮，调整镜头与样品之间的距离，直到获得清晰的图像。

然后通过调整偏光片的方向和照明灯的亮度，使得图像的对比度达到最佳状态。

4. 观察和记录通过目镜和物镜观察样品，可利用偏光显微镜来观察样品的各种微观结构和晶体形貌。

如果需要记录图像，可以使用相机或者摄像机连接到显微镜上，保存清晰的图片或视频。

5. 关机使用完偏光显微镜后，将照明灯关闭，将物镜和目镜调至最低位置，擦拭镜头和样品台，然后用镜头帽或者防尘罩盖好。

最后，关闭显微镜电源。

三、注意事项1. 使用过程中要轻拿轻放，避免碰撞和摔落。

2. 对显微镜做好日常维护和清洁工作，确保其长期稳定运行。

3. 观察结束后，及时将样品台和镜头擦拭干净，以防止沉积物和灰尘对显微镜造成损害。

通过遵守上述操作规程，可以有效地使用偏光显微镜，并且获得高质量的观察结果。

同时，需要经常关注显微镜的使用说明和保养建议，确保显微镜的长期稳定运行。

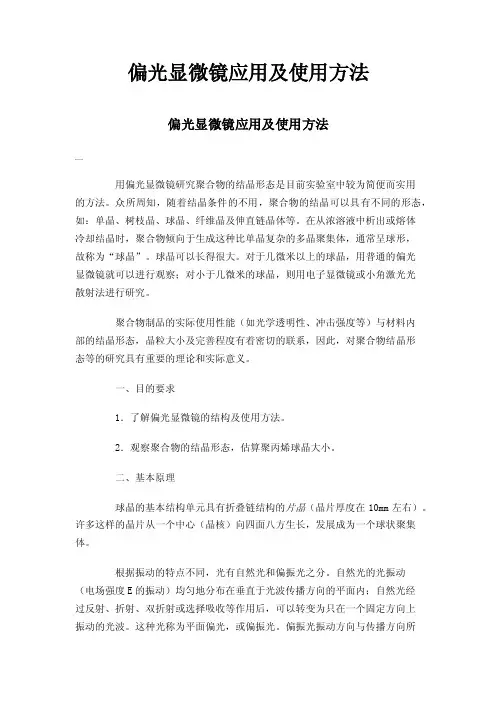

偏光显微镜应用及使用方法偏光显微镜应用及使用方法00用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

众所周知，随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶可以长得很大。

对于几微米以上的球晶，用普通的偏光显微镜就可以进行观察；对小于几微米的球晶，则用电子显微镜或小角激光光散射法进行研究。

聚合物制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态，晶粒大小及完善程度有着密切的联系，因此，对聚合物结晶形态等的研究具有重要的理论和实际意义。

一、目的要求1．了解偏光显微镜的结构及使用方法。

2．观察聚合物的结晶形态，估算聚丙烯球晶大小。

二、基本原理球晶的基本结构单元具有折叠链结构的片晶（晶片厚度在10mm左右）。

许多这样的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体。

根据振动的特点不同，光有自然光和偏振光之分。

自然光的光振动（电场强度E的振动）均匀地分布在垂直于光波传播方向的平面内；自然光经过反射、折射、双折射或选择吸收等作用后，可以转变为只在一个固定方向上振动的光波。

这种光称为平面偏光，或偏振光。

偏振光振动方向与传播方向所构成的平面叫做振动面。

如果沿着同一方向有两个具有相同波长并在同一振动平面内的光传播，则二者相互起作用而发生干涉。

由起偏振物质产生的偏振光的振动方向，称为该物质的偏振轴，偏振轴并不是单独一条直线，而是表示一种方向。

自然光经过第一偏振片后，变成偏振光，如果第二个偏振片的偏振轴与第一片平行，则偏振光能继续透过第二个偏振片；如果将其中任意一片偏振片的偏振轴旋转90°，使它们的偏振轴相互垂直。

这样的组合，便变成光的不透明体，这时两偏振片处于正交。

光波在各向异性介质（如结晶聚合物）中传播时，其传播速度随振动方向不同而发生变化，其折射率值也因振动方向不同而改变，除特殊的光轴方向外，都要发生双折射，分解成振动方向互相垂直，传播速度不同，折射率不等的两条偏振光。

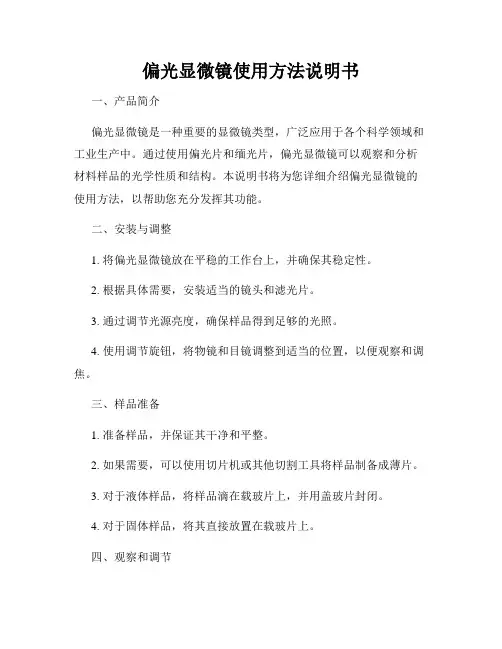

偏光显微镜使用方法说明书一、产品简介偏光显微镜是一种重要的显微镜类型，广泛应用于各个科学领域和工业生产中。

通过使用偏光片和缅光片，偏光显微镜可以观察和分析材料样品的光学性质和结构。

本说明书将为您详细介绍偏光显微镜的使用方法，以帮助您充分发挥其功能。

二、安装与调整1. 将偏光显微镜放在平稳的工作台上，并确保其稳定性。

2. 根据具体需要，安装适当的镜头和滤光片。

3. 通过调节光源亮度，确保样品得到足够的光照。

4. 使用调节旋钮，将物镜和目镜调整到适当的位置，以便观察和调焦。

三、样品准备1. 准备样品，并保证其干净和平整。

2. 如果需要，可以使用切片机或其他切割工具将样品制备成薄片。

3. 对于液体样品，将样品滴在载玻片上，并用盖玻片封闭。

4. 对于固体样品，将其直接放置在载玻片上。

四、观察和调节1. 打开偏光显微镜电源，并调整光源亮度到适宜的水平。

2. 将制备好的样品置于镜台上，并使用样品夹固定。

3. 通过调节聚光镜，将光线聚焦在样品上。

4. 选择适当的放大倍数，观察样品的显微结构。

5. 通过旋转偏光片和缅光片，观察样品在不同偏光角度下的显示效果。

6. 使用焦度调节旋钮，使图像清晰聚焦。

7. 根据需要，可以通过调节样品的位置和旋转角度来观察样品的不同部分或者进行光学测量。

五、维护与注意事项1. 使用完毕后，关闭偏光显微镜电源。

2. 清洁镜头和载玻片时，使用干净柔软的纸巾或者棉签轻轻擦拭，避免使用刷子或者粗糙的材料。

3. 避免触摸光学器件，以防指纹和污渍影响观察效果。

4. 长时间不使用时，应将偏光显微镜存放在干燥、无灰尘的环境中。

5. 避免将偏光显微镜暴露在高温、潮湿和强磁场等环境中，以防损坏。

六、故障排除1. 若观察到图像不清晰，可以通过调节目镜和物镜的位置来改善聚焦效果。

2. 若镜头有污渍或者指纹，使用干净柔软的纸巾或者棉签轻轻擦拭。

3. 若光源不亮或者出现闪烁，检查电源和连接线是否正常，如有问题请联系售后服务。

偏光显微镜的使用和调节介绍偏光显微镜使用注意事项(1)工作环境应清洁、干燥、光亮和有良好的通风条件，严禁工作台上堆放书包等杂物。

(2)从木箱中取出显微镜时，必须先取出镜头意，再取出显微镜．且必须稳拿轻放。

(3)镜头盒放在显微镜的前方。

(4)擦镜头时用擦镜纸擦拭：(5)使用和调节时，要细心缓慢进行，切勿用力过猛。

(6)保护好薄片，轻拿轻放。

(7)如有故障，立即报告教师，使用完毕，清点零件，恢复原样，放团木箱：6．33．2偏光显微镜使用前的调节1)安装镜头：3)装目镜：将选好倍数的目镜插入镜简上端，目镜上的齿头应嵌入镜筒亡端切门内，使十字丝固定在东西南北方向。

2)装物镜：物镜—般选用中、低倍镜，其装卸有如下两种方法：⑦弹簧夹型：将物镜上的小钓夹：于弹簧的凹陷处；或将弹簧拉仟尖头对准物镜上的凹陷缺口即可将物镜卡牢，⑦螺坤扣型：将选用的物镜装在镜筒下的螺超如上，拧紧为止。

(2)调节照明(对光)：装上物镜和日镜后，椎山上偏光镜与勃氏镜，打开琐光圈，转动反光镜对准光源，直至视域明亮为止i光线纳强弱可通过锁光阳调节：(3)调节焦距(淮焦)。

调节焦距主要是为丁使物像清晰可见，其步骤如下：1)将欲观察的薄片置于物台亡，使盖玻片朝上，并将共用薄片夹子压紧在载物台上。

2)从侧面看着镜头，旋转粗动螺丝，将镜简下降到最低位置(高倍物镜要Y降到几乎于薄片接触为止)，3)从门镜个观察，转动粗动螺丝使镜筒缓缓上升．直至视域中物像清楚为止如果物像不够清晰，可转动微动螺丝使之更清晰—应当注意、物镜与薄片之间的工作距离围放大倍数而不同，低倍物镜工作队离长．高倍物镜工作距离短，所以调节高倍物镜的侥距时切忌只看镜筒里而而厂降镜简，这样最容易压碎薄片而使镜头损坏：〔4)校正中心。

偏光显微镜镜筒的光学轴府与载物台的机械旋转袖相一致．这样，视域中的被观察对象才不至于在旋转物台列偏离原来伙置，甚至跑出视域之外，给鉴定工作带来不便。

因此。

偏光显微镜在使用前府进行中心校正，使显微镜镜简中轴与载物台旋转粕相重合。

显徽镜使用方法
显微镜那可是个超级神奇的工具哇！就像打开了微观世界的大门。

先说说咋用显微镜吧。

第一步，把显微镜放在平稳的地方，这就好比给一个小宝贝找个安稳的小床。

嘿，你想想，要是放不稳，那还咋好好观察呢？然后打开电源，调整光源亮度，这就像给自己的小世界点亮一盏明灯。

接着把要观察的样本放在载物台上，用压片夹固定好，可不能让样本乱跑哇！再转动粗准焦螺旋，让物镜靠近样本，这时候可得小心点，别太用力，不然物镜撞到样本可就糟糕啦！等看到模糊的图像后，再转动细准焦螺旋，慢慢调整，直到图像清晰为止。

哇塞，那清晰的微观世界就展现在眼前啦！
使用显微镜安全不？那当然啦！只要你按照正确的方法操作，就不会有啥危险。

就像开车遵守交通规则就很安全一样。

显微镜很稳定的，只要放在平稳的地方，它就会乖乖地让你观察微观世界。

显微镜的应用场景可多啦！在学校里，学生们可以用它观察细胞、微生物，多有趣啊！在实验室里，科学家们用它研究各种微小的物体，为科学进步做贡献。

在医院里，医生可以用它检查细胞病变，帮助病人诊断疾病。

显微镜的优势也很明显呀，它能让我们看到肉眼看不到的东西，就像给我们装上了一双超级厉害的眼睛。

我给你讲个实际案例吧。

有一次，学校里的生物课上，同学们用显微镜观察洋葱表皮细胞。

哇，大家都惊呆了，原来洋葱表皮是由这么多小小的细胞组成的。

看到那清晰的细胞结构，同学们都兴奋得不得了。

总之，显微镜真的是个超棒的工具，能让我们看到神奇的微观世界，大家一定要好好利用它哟！。

显微镜使用说明显微镜使用前的注意事项1安装完成后,确认显微镜的高度,建议购买可调节高度的坐椅,使得观察者和显微镜高度保持一致.2放置显微镜的桌子下方,应尽量为空置的位置,方便将腿放入.显微镜应尽量向前摆放,这样观察时腰和颈椎可以保持垂直状态,降低因为长时间观察导致的身体疲劳,并可以有效降低腰和颈椎疾病的发生概率.3使用者应当明白基本的光学原理,知道如何调节科勒照明,孔径光阑,相差,DIC,荧光等4使用者应会使用照相软件,知道如何调节至最佳状态.使用时的注意事项1 低档显微镜开关时卤素灯电压一般应调至最低。

2 转换物镜时，应旋转物镜架，不要用手直接转物镜。

3 荧光光源汞灯由于使用寿命短(大约200小时) ,为保证尽可能的延长使用时间和安全，汞灯电源开 /关之间的隔时间必须大于三十分钟。

4 显微镜的各光学部件应调节到位（如， DIC 插件，荧光滤片，物镜等），以免影响显微镜的正常工作。

如果不到位 ,那么观察时通常会看到月牙形阴影 .5 使用油镜时应使用专业用油，不要用其它介质（如香柏油），以免损伤镜头。

每次使用完油镜后，需将油镜擦拭干净（物镜及玻片）。

（正置显微镜，油滴在样品上。

倒置显微镜，油直接滴在物镜上。

）6 不要用手直接触摸光学部件的表面（如物镜，荧光模块，目镜等），以免留下手指印在上面，影响观察效果。

7 在拆卸全自动显微镜的聚光镜，荧光滤片盒（倒置显微镜）等部件时，应在断电的情况下进行操作。

8 因为各款显微镜的有效工作距离/特性等各有不同，使用前应充分了解所用仪器的特性及观测范围，以免因不恰当的操作，对显微镜及其配件造成损害。

9 调焦首先应该是让物镜向远离样品的方向调节，这样可以充分保证物镜的安全提示：1，观测样品时（特别是金相样品），切不可将物镜撞及样品，以免将物镜镜头压碎。

2，移动显微镜时，应做到小心轻放，以免因震动而对光学部件及光路造成损害，影响显微镜的使用。

（建议移动显微镜时，先将各光学部件拆除，移位后，再重新安装。

中间镜筒:内置检偏器, 可自由切换正常观察与偏光观察，90°旋转，带刻度，游标格值12'. 勃氏镜中心可调，附带λ、λ/4 、石英锲补偿器。

照明: 宽电压电源 (85-265V 47-60HZ), 6V20W 卤素灯照明, 亮度可调。

V 安装说明1. 把各部分的包装移除，如有需要请把包装保留，以便日后搬运仪器。

2. 把电源线接到相适配的电源插座上。

基本操作1. 照明装置的操作1) 照明器的电源开关和亮度调节旋钮在底盘的后方。

LWT300P 落射/透射照明切换开关在底盘的左方。

2) 整个电气系统都受保险丝管保护，保险丝座在底盘上。

3) 打开电源开关，选择照明方式并使其处于工作状态，参照图4。

如果灯不亮，请检查亮度控制是否处于过低的位置。

2. 调焦装置的操作1) 粗动调焦控制由位于架身两侧的粗动手轮实现，微动调焦则由同轴的微动手轮实现。

这种同轴设计提供方便、精确的控制而不会带来不便和自流现象。

2) 调焦 通过转动任一调焦手轮均可以升高或者降低载物台，微动手轮的最小格值是2μm 。

3) 松紧调节 在本仪器出厂之前，粗动调焦已经预设到一个松紧合适的程度。

如果您希望调节松紧，首先可以在架身和右调焦手轮之间找到调节松紧手轮，旋转它就可以改变粗动调焦松紧。

如果太紧或太松都可能会导致操作的不适。

4) 预设限位手轮 这项调节可以确保在使用工作距离比较短的物镜时不至于会碰到台面或标本。

其调节方法是：使用低倍物镜，用粗动调焦手轮调焦至标本清晰，向操作者方向旋转就可以设置粗动调焦的限位。

当更换标本或者物镜之后，就可以方便地旋转粗动手轮调节到此预设位置，然后利用微动手轮调焦，限位手轮并不作用于微动调焦。

3. 视度与瞳距调节1） 视度调节 通过位于左目镜筒上的视度调节环，可以修正不同使用者双眼视度的个体差异，见图4。

利用40X 的物镜，单独用右眼观察样本，调焦至成像清晰。

然后用左眼观察，慢慢调节视度调节环使左眼也能观察到清晰的像。

USB数码显微镜产品用途皮肤检视、发根检视.纺织检视.生物观察.宝石鉴定、.扩视器，协助视障人士阅读, .印刷检视工业检视，例如印刷电路板、精密机械等.功能特点不需要交换lens通过焦距调整即可做25倍~200-400倍变更!(有系列产品)8个内建的LED、就算镜头与被照摄物体很近也会非常光亮清楚利用USB和电脑连接，容易操作，可轻松地进行拍摄照片，测量等功能亦是USB camera、故可透过各类视频软件例如MSN Skype, QQ等On-line方式来让对方看到画像基本参数动作环境：Windows 2000/XP，Vista ，Windows 7，苹果机操作系统。

接口：USB1.1 ( 2.0）sensor：1/4 CMOS解析度：SXGA(1280X1024)倍率：20x ~2 00x，20x-400x（系列产品）Light：4-8LED Lightframe rate：30fps使用可能范□：3.2cm～10cm曝光/补正：自动曝光/自动补正/重量：90g使用说明：1.本产品为免驱，直接连接电脑USB接口，等电脑自动安装完硬件设备，在我的电脑里打开视频设备即可应用。

2.随机附送有驱动光盘，把光盘放入光驱内，须把USB显微镜设备连接电脑再装驱动，（打开光驱安装驱动，安装光盘选项里前两个程序即可）。

3.装完驱动后需重启电脑一次，在将显微镜与电脑连接，双击电脑桌面USB显微镜标志驱动界面完成操作。

4.带测量功能的显微镜，如需测量，完成以上操作后，用手调正焦距到清晰为止（调焦距需要把显微镜前盖去掉，直接接触在被测物体表面，同一个固定点有两个清晰焦距），打开驱动运行界面,左上方有照相机图标，用鼠标点击此图标即可拍照，拍好的照片在右边框里，用鼠标双击照片，打开照片右上角有一个空格在空格内填上显微镜机身所调的刻度倍数（20x,200X,400X），接下来照片上方边框有测量长，宽，圆，角度标志，用鼠标双击你所要测量的标志，在把鼠标移到需要测量的目标双击鼠标手动完成测量。
