目录简介第一节 注意事项 (1)第二节 技术指标 (3)第三节 安装 (5)第四节 组态操作 (13)简介智能式变送器（以下简称变送器）采用模块化的现场安装试、基于微处理器的电子变送器，使用独特的电感测元件。

它可提高标定精度，改善环境温度补偿效果，大大提高变送器的质量。

1、变送器应用了先进的数字技术及频率相移键控技术，提高了整机性能及可靠性，方便了现场和控制室之间的连接。

2、变送器除具有远程通讯能力外，它还具有本机显示屏调量程，调零点按钮，便于现场安装后的就地调整。

3、数字通讯协议允许远程设定，校验以及诊断。

关于HART，双向数字通信不会对标准的4-20mA模拟输出信号造成任何干扰。

第一节 注意事项用户拿到的变送器已经根据用户订货的要求进行标定设置。

用户可对变送器进行组态和测试。

1.1 配套三阀组：使用差压变送器测量流量或液位时需加装三阀组使用，保护变送器。

三阀组使用时请一定严格按照三阀组的开关顺序操作。

否则会导致变送器损坏，无法保修。

三阀组启动顺序：（1）在启动之前一定确保三阀组的平衡阀是打开的（非常重要）（2）打开正压阀（3）关闭平衡阀（4）打开负压阀三阀组的停运顺序（1）关闭负压阀（2）打开平衡阀（3）关闭正压阀1.2 使用使用前的准备工作（1）差压变送器在测量非腐蚀性气体时，不需充灌任何液体，但在测量腐蚀性液体、蒸汽及应用隔离容器测量腐蚀性介质时，连接管路及变送器本体必须仔细地充液。

在测量非腐蚀性液体时，用被测液充灌，在测量非腐蚀性蒸汽时，用蒸汽的冷凝水充灌。

所选择的保护液体，不应与被测液体起反应及混和，也不应与膜片材料及变送器的其它零件起反应。

充灌液体步骤如下：用一根橡皮管套在接变送器底部的管接头上，橡皮管的另一端接一不小于1升容积的容器，其中装满充灌用的液体。

准备就绪后，关闭平衡阀，打开正、负腔封闭阀，拧松上述管接头1~2圈，举起盛有液体的容器，高于变送器，液体流入变送器工作腔，直至液体经变送器上方的封闭阀流出，且不含气泡，方可旋紧管接头，再用同样的方法充灌另一工作腔，两腔均充灌好后，打开平衡阀，继续加液，排出平衡阀附近的空气。

差压液位计型号安全操作及保养规程液位计是一种用来测量液体和气体表面高度的仪器。

差压液位计是一种常用于石油和化学工业中的液位计。

本文将为您介绍差压液位计型号的安全操作及保养规程。

差压液位计类型及其结构差压液位计可分为悬挂式、密封式、浮动式、超声波式等不同类型。

本文主要介绍悬挂式差压液位计，其主要由壳体、压力传感器、导管、液位计管和指示器组成。

常见的型号有LD202、LD301、LD400、LD700、LD901等型号，以上型号都遵循相同的操作和保养规程。

差压液位计操作规程1. 差压液位计的安装差压液位计在安装前需要检查设备是否完整并遵循以下安装规程：•安装时请确认设备清洁，并避免杂质。

•确定设备安装的位置，保证设备的支撑牢固。

•检查连接管道的松紧程度和接口的泄漏。

•确认设备的灵敏度及精度。

2. 差压液位计的启动与使用差压液位计启动前需确认以下要求：•启动前请确认设备清洁并避免杂质。

•确认设备的供电正常并充足，以及环境温度以适用于差压液位计。

•环境温度要求在-20℃至+70℃之间。

启动后请注意以下问题：•请确认指示器的显示是否正常。

•差压液位计管中会残留一定量的气体，请在启动前将其排气完毕。

在使用差压液位计时，请注意以下事项：•使用时请不要进行超出额定参数的使用。

•差压液位计请勿过度震动或碰撞。

3. 差压液位计的停机和存放差压液位计在停用或更换时，请注意以下事项：•差压液位计停机时，请将其降至最低并关闭电源及气路阀。

•差压液位计更换或存放时，请将差压液位计管清洗干净并避免水分残留。

差压液位计保养规程1. 差压液位计的清洁维护差压液位计需进行定期清洁和维护，以保证其运行正常。

•差压液位计清洗时，应使用干净的软布或海绵。

•差压液位计管内残留一些水分，可在清洗时进行排水。

2. 差压液位计的零点和线性修正差压液位计长时间使用后，需要对其进行零点和线性修正。

•差压液位计的零点修正请使用压力校准器，调整差压传感器电压来完成零点校准。

目录简介第一节 注意事项 (1)第二节 技术指标 (3)第三节 安装 (5)第四节 组态操作 (13)简介智能式变送器（以下简称变送器）采用模块化的现场安装试、基于微处理器的电子变送器，使用独特的电感测元件。

它可提高标定精度，改善环境温度补偿效果，大大提高变送器的质量。

1、变送器应用了先进的数字技术及频率相移键控技术，提高了整机性能及可靠性，方便了现场和控制室之间的连接。

2、变送器除具有远程通讯能力外，它还具有本机显示屏调量程，调零点按钮，便于现场安装后的就地调整。

3、数字通讯协议允许远程设定，校验以及诊断。

关于HART，双向数字通信不会对标准的4-20mA模拟输出信号造成任何干扰。

第一节 注意事项用户拿到的变送器已经根据用户订货的要求进行标定设置。

用户可对变送器进行组态和测试。

1.1 配套三阀组：使用差压变送器测量流量或液位时需加装三阀组使用，保护变送器。

三阀组使用时请一定严格按照三阀组的开关顺序操作。

否则会导致变送器损坏，无法保修。

三阀组启动顺序：（1）在启动之前一定确保三阀组的平衡阀是打开的（非常重要）（2）打开正压阀（3）关闭平衡阀（4）打开负压阀三阀组的停运顺序（1）关闭负压阀（2）打开平衡阀（3）关闭正压阀1.2 使用使用前的准备工作（1）差压变送器在测量非腐蚀性气体时，不需充灌任何液体，但在测量腐蚀性液体、蒸汽及应用隔离容器测量腐蚀性介质时，连接管路及变送器本体必须仔细地充液。

在测量非腐蚀性液体时，用被测液充灌，在测量非腐蚀性蒸汽时，用蒸汽的冷凝水充灌。

所选择的保护液体，不应与被测液体起反应及混和，也不应与膜片材料及变送器的其它零件起反应。

充灌液体步骤如下：用一根橡皮管套在接变送器底部的管接头上，橡皮管的另一端接一不小于1升容积的容器，其中装满充灌用的液体。

准备就绪后，关闭平衡阀，打开正、负腔封闭阀，拧松上述管接头1~2圈，举起盛有液体的容器，高于变送器，液体流入变送器工作腔，直至液体经变送器上方的封闭阀流出，且不含气泡，方可旋紧管接头，再用同样的方法充灌另一工作腔，两腔均充灌好后，打开平衡阀，继续加液，排出平衡阀附近的空气。

液位计调试说明书液位料位计调试说明书杨帆整理目录雷达液位计.................................................. 错误!未定义书签。

超声波液位计 .............................................. 错误!未定义书签。

雷达料位计.................................................. 错误!未定义书签。

射频导纳液位计 .......................................... 错误!未定义书签。

雷达液位计型号：LR 250操作步骤（1）语言（2）介质（选择液体liquid）（3）反应速度（快中慢）Quick Start （4）单位（选择米）（快速开始设置）（5）操作模式（液位level）（6）低标定点（空罐液位）（7）高标定点（一般选择0）（8）确认说明：1、低标定点的设置方法是先任意设置低标，测空罐的液位，修改低标便可，例如：低标设置1米，确认后显示-2米，实际液位为3米。

再次修改低标为3米，完成量程设置。

2、默认语言为英语，介质为液体liquid，反应速度为快、单位为米、操作模式为液位level。

3、每次修改参数后到最后一步选择Yes 确认。

超声波液位计超声波液位计设置为代码，具体如下：P01操作模式：1液位（level）2空间（space）3 距离（distance）P02界面属性：1水平（standard）2斜面（slope？）P03反应速度：1快（fast）2中（middle）3慢（slow）P04探头类型P05单位：m、cm 、mm、英尺（feed）、英寸（inch）P06安装位置到池底的距离P07量程说明：1、注意设置量程，例如安装位置到池底为3米，池高2.8米，则P06为3米，P07为2.8米。

不可与雷达液位计混淆。

2、默认参数：操作模式：液位（level）；界面属性：水平（standard）；反应速度：快（fast）；单位：m ；3、探头类型为出厂默认，不用修改。

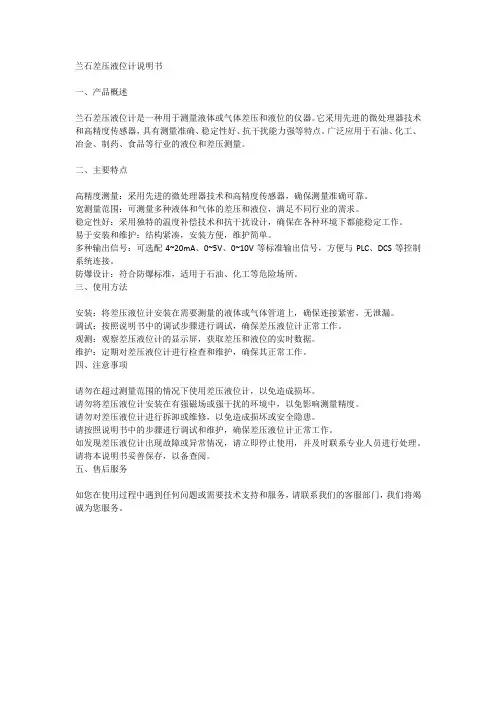

兰石差压液位计说明书一、产品概述兰石差压液位计是一种用于测量液体或气体差压和液位的仪器。

它采用先进的微处理器技术和高精度传感器，具有测量准确、稳定性好、抗干扰能力强等特点。

广泛应用于石油、化工、冶金、制药、食品等行业的液位和差压测量。

二、主要特点高精度测量：采用先进的微处理器技术和高精度传感器，确保测量准确可靠。

宽测量范围：可测量多种液体和气体的差压和液位，满足不同行业的需求。

稳定性好：采用独特的温度补偿技术和抗干扰设计，确保在各种环境下都能稳定工作。

易于安装和维护：结构紧凑，安装方便，维护简单。

多种输出信号：可选配4~20mA、0~5V、0~10V等标准输出信号，方便与PLC、DCS等控制系统连接。

防爆设计：符合防爆标准，适用于石油、化工等危险场所。

三、使用方法安装：将差压液位计安装在需要测量的液体或气体管道上，确保连接紧密，无泄漏。

调试：按照说明书中的调试步骤进行调试，确保差压液位计正常工作。

观测：观察差压液位计的显示屏，获取差压和液位的实时数据。

维护：定期对差压液位计进行检查和维护，确保其正常工作。

四、注意事项请勿在超过测量范围的情况下使用差压液位计，以免造成损坏。

请勿将差压液位计安装在有强磁场或强干扰的环境中，以免影响测量精度。

请勿对差压液位计进行拆卸或维修，以免造成损坏或安全隐患。

请按照说明书中的步骤进行调试和维护，确保差压液位计正常工作。

如发现差压液位计出现故障或异常情况，请立即停止使用，并及时联系专业人员进行处理。

请将本说明书妥善保存，以备查阅。

五、售后服务如您在使用过程中遇到任何问题或需要技术支持和服务，请联系我们的客服部门，我们将竭诚为您服务。

巴陵石化分企业供排水事业部差压式液位计仪表检维修作业指导书徐建编写: ——————————审核:——————————.12日期: ——————————目录1 工作原理2 作业目3 作业要求4作业准备和危害识别5维护检验6投用及验收7 注意事项差压式液位计检修作业指导书1 工作原理差压变送器工作原理压力变送器被测介质两种压力通入高、低两压力室, 作用在δ元件(即敏感元件)两侧隔离膜片上, 经过隔离片和元件内填充液传送到测量膜片两侧。

测量膜片与两侧绝缘片上电极各组成一个电容器。

当两侧压力不一致时, 致使测量膜片产生位移, 其位移量和压力差成正比, 故两侧电容量就不等, 经过振荡和解调步骤, 转换成与压力成正比信号。

压力变送器和绝对压力变送器工作原理和差压变送器相同, 所不一样是低压室压力是大气压或真空。

A/D转换器将解调器电流转换成数字信号, 其值被微处理器用来判定输入压力值。

微处理器控制变送器工作。

另外, 它进行传感器线性化。

重置测量范围。

工程单位换算、阻尼、开方, , 传感器微调等运算, 以及诊疗和数字通信。

本微处理器中有16字节程序RAM, 并有三个16位计数器, 其中之一实施A /D转换。

D/A转换器把微处理器来并经校正过数字信号微调数据, 这些数据可用变送器软件修改。

数据贮存在EEPROM内, 即使断电也保留完整。

数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采取HART协议控制系统)连接接口。

此线路检测叠加在4-20mA信号数字信号, 并经过回路传送所需信息。

通信类型为移频键控FSK技术并依据BeII202标准。

2 作业目:使得差压式液位计处于正常运行和工作。

3作业要求:3.1 该仪表从系统上拆下作维护或检验时, 必需要求设备安全交出, 卸压并排尽内部介质;3.2 维护、检验作业过程中, 应注意以下三点:1、如被测液体具腐蚀性, 拆换维修时应谨慎操作, 以免液体从过程接头处溅到其她部件上, 2、本变送器通常见专用工具维修。

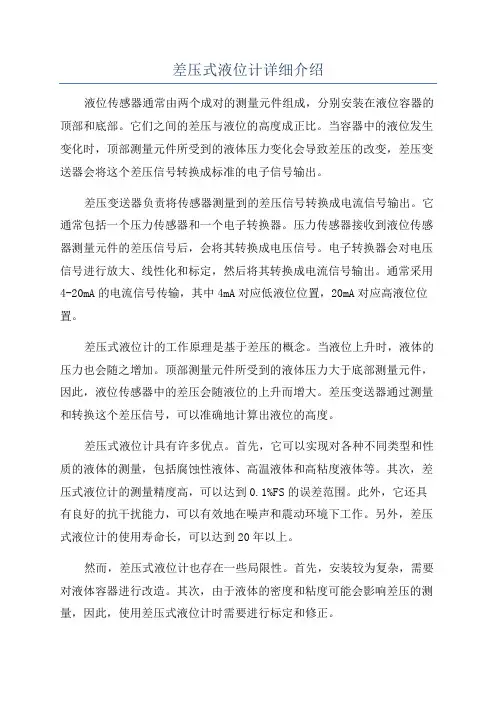

差压式液位计详细介绍液位传感器通常由两个成对的测量元件组成，分别安装在液位容器的顶部和底部。

它们之间的差压与液位的高度成正比。

当容器中的液位发生变化时，顶部测量元件所受到的液体压力变化会导致差压的改变，差压变送器会将这个差压信号转换成标准的电子信号输出。

差压变送器负责将传感器测量到的差压信号转换成电流信号输出。

它通常包括一个压力传感器和一个电子转换器。

压力传感器接收到液位传感器测量元件的差压信号后，会将其转换成电压信号。

电子转换器会对电压信号进行放大、线性化和标定，然后将其转换成电流信号输出。

通常采用4-20mA的电流信号传输，其中4mA对应低液位位置，20mA对应高液位位置。

差压式液位计的工作原理是基于差压的概念。

当液位上升时，液体的压力也会随之增加。

顶部测量元件所受到的液体压力大于底部测量元件，因此，液位传感器中的差压会随液位的上升而增大。

差压变送器通过测量和转换这个差压信号，可以准确地计算出液位的高度。

差压式液位计具有许多优点。

首先，它可以实现对各种不同类型和性质的液体的测量，包括腐蚀性液体、高温液体和高粘度液体等。

其次，差压式液位计的测量精度高，可以达到0.1%FS的误差范围。

此外，它还具有良好的抗干扰能力，可以有效地在噪声和震动环境下工作。

另外，差压式液位计的使用寿命长，可以达到20年以上。

然而，差压式液位计也存在一些局限性。

首先，安装较为复杂，需要对液体容器进行改造。

其次，由于液体的密度和粘度可能会影响差压的测量，因此，使用差压式液位计时需要进行标定和修正。

总之，差压式液位计是一种常用的液位测量仪器。

它通过测量液位容器中顶部和底部的压力差来实现液位的测量。

其工作原理简单而可靠，具有广泛的应用领域，如石油化工、电力、水处理等。

它的高精度、耐干扰和长寿命等特点，使得差压式液位计成为工业生产中不可或缺的重要仪器。
