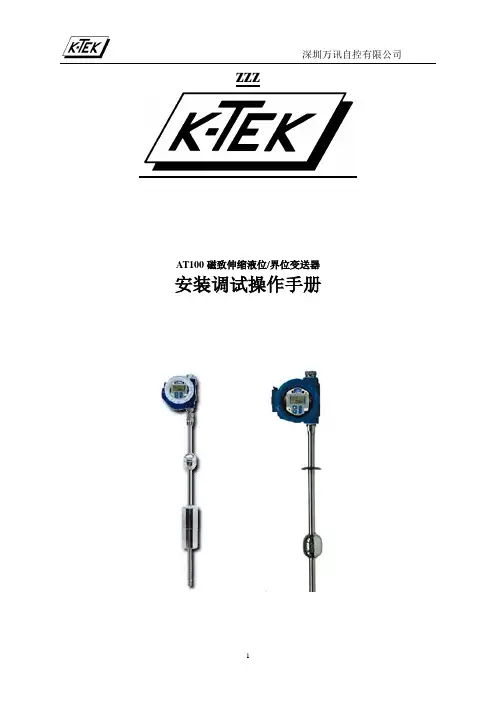

AT100磁致伸缩液位/界位变送器安装调试操作手册目录1. 概述 (3)2. 存放 (3)3. 安装和启动3.1 接线 (4)3.2 液位输出标定 (4)3.2.1 通过按钮标定 (4)3.2.2 通过LCD设置菜单标定 (4)3.3 反安装3.3.1 如果倒置安装 (4)3.3.2 倒转标定的步骤 (5)3.4 挑选一个主要变量 (5)3.5 挑选测量所用的工程单位 (5)3.6 挑选温度单位 (5)3.7 温度输出标定 (6)3.8 液位偏移 (6)3.9 阻尼 (6)3.10 跳线设定 (6)3.11 温度重置 (6)4. 通信选项HART协议界面选项 (7)4.14.1.1 用A 268 罗斯蒙特通讯器或等同设备 (7)4.1.2 用A 265 罗斯蒙特通讯器或等同设备 (7)4.2 HONEYWELL DE 协议 (7)4.2.1 协同性和适应等级 (7)4.2.2 操作模式 (7)5. 体积计量表5.1 计量表是如何工作的 (7)5.2 设定（或重设）计量表 (8)5.3 设定输入模式（自动或手动） (8)5.4 设定计量表点 (8)5.5 计量表用法注意事项 (9)5.6 存储/载入一个计量表 (9)5.7 基于体积设定电流输出 (9)6. 故障处理信息6.1 确认变送器正确上电 (9)6.2 确认电流输出稳定 (10)6.3 起始液位调节 (10)7. 附录A7.1 接线图 (11)7.2 典型回路接线图 (13)LCD操作菜单 (14)一、概述K-TEK AT100变送器在世界范围内广泛应用于过程容器的精确液位测量。
高精度和免维护成为选择这种产品的两个重要原因。
拥有温度高达427℃和压力达207bar的可选等级。
K-TEK磁致伸缩液位变送器几乎适合所有的应用条件。
HART和HONEYWELL DE通讯协议选项使AT100和大多数的控制系统可以更加方便的进行数字连接。
内置LCD可以提供4-20mA，百分比和其他工程单位显示。
当用于储罐时，考虑到高精度，低维护和合理的价格，用户乐意在他们的储罐上安装AT100高精度磁致伸缩变送器。
由于AT系列具有可以方便地安装到最大23米高罐的能力，所以可以解决几乎所有的液体存储应用问题：一些常用液体包括水，酸液，腐蚀剂，丙烷，氨水，油，燃剂，药剂，废液等。
可选的内置20段增量表使AT100可以在卧罐或球罐内提供精确的输出（见体积计量表第4节）K-TEK家族的AT100系列可用于替代浮筒。
在动态处理时大多数浮筒液位计都在操作中重复发现如下问题：大多数输出误差是由重力改变，扭力管渗漏，过程介质黏结在扭力管和转换器上产生的。
AT100系列可以插入现有的过滤器浮筒或者新的外浮筒精心测量，可以改善上述不足。
精度也可以实现巨大的提高。
另外，这是一个更新气动过滤变送器的非常方便的办法。
磁致伸缩液位计可以用于界面测量。
AT100是目前最好的液位界面测量和控制的技术。
AT100可以提供两个独立输出：一，界面；二，总体液位。
可以适用于比重差最小为0.02S.G.的情况。
常用于油水界面的测量，和其它包括酸罐，丙烷容器，除盐器和污水池等。
利用AT100系列的非接触式测量，AT100可以用做阀门定位器。
在阀门尾部粘附着一块磁铁，AT100就置于阀门尾部的旁边。
AT100变送器所固有的0.01%的高精度使其可以比其它产品能更好的测量和控制阀门位置。
在进行精确控制时不需要重新标定。
AT100也可以用做设备定位器。
工业设备需要对仪器精确定位。
这可以通过磁致伸缩（非接触测量）实现。
它应用于许多器具，包括，大门，天窗，风门，液压缸等。
K-TEK有按键结构，和4-20MA的输出优势，繁重的设计结构保证了用户简易的安装和长期的使用寿命。
用水槽决定流速的工业应用依靠精确的流速来监控他们的生产过程。
许多这样的设备上都安装了许多AT100系列产品，以轮流提供精确的液位测量从而得到流速变化。
内置20段增量表使AT100可以适合任何修正或流量表格的需求。
（见体积计量表第4节）最后，AT100适合各种卫生应用,包括生物技术，制药，和食品工业等。
AT100系列变送器的特征包括：高精度0.01%满量程；简易按键标定；遗忘技术（永不需要重新标定）；不受电介质，水蒸气成分，温度压力变化影响。
二、存放如果需要，应该存放在优于安装条件的环境温度下并置于室内。
不要超出以下条件：温度范围：-40-65.5℃。
湿度：0-100% R.H. 无冷凝警告：带/SW3选项的变送器，其探头为柔性软缆，外有不蜜蜂的不锈钢护套，当把柔性软缆滩头移出不锈钢护套时，小心不要使探头受潮，并防止水分进入不锈钢护套。
三、安装和启动3.1 接线连接导线到1/2"电器接口，连接18线规双绞线到变送器外壳。
参照所附接线图。
变送器按以下方式回路供电：# Terminal Block+:24 VDC(+14VDC最小到+36VDC最大)# Terminal Block-:共同端# Terminal Block：接地3.2 液位输出标定本产品是一个不需要重复标定的数字变送器。
如果需要重新标定，可以通过按键或HART通讯装置（针对已选HART选项）或者LCD驱动菜单（针对已选LCD选项的装置）来改变。
注意：大多数AT100和AT100S的浮球可以在探杆上置于任何方向，但要核对浮球上的标识，它会告诉你哪里是顶端。
3.2.1 用按键标定设定4毫安点：同时按下UP和DOWN一秒钟进入标定模式。
使浮球置于0%处按住DOWN键一秒钟设定输出为4.00毫安。
设定20毫安点：同时按下UP和DOWN一秒钟进入标定模式。
使浮球置于100%处按住UP键一秒钟设定输出为20.00毫安。
注意：上述步骤可以根据需要任意重复。
3.2.2 用LCD设置菜单标定：设定4毫安点：在CAL菜单下，进入LRV（低范围值）选项。
按SELECT改变要设定的4毫安点的值（以工程单位表示）。
设定20毫安点：在CAL菜单下，进入URV（高范围值）选项。
按SELECT改变要设定的20毫安点的值（以工程单位表示）。
注意：上述步骤可以根据需要任意重复。
3.3 反安装如果需要，变送器输出可以通过以下步骤被反转（注意：仅仅反转4-20mA输出，不是工程单位读数）3.3.1 如果需要倒置安装，按以下步骤：移去固定电子模块的两个直缝螺钉。
把黑线和白线用连接器连接。
将接线器反转180度。
重置电子模块。
在倒转标定之前倒转安装。
3.3.2 倒转标定的步骤使浮球置于50%处（+或-10%）同时按下UP和DOWN一秒钟进入标定模式。
按住DOWN键一秒钟设定输出为4.00毫安。
使浮球置于新的满量程点同时按下UP和DOWN一秒钟进入标定模式。
按住UP键一秒钟设定输出为20.00毫安。
使浮球置于需要设定的零点同时按下UP和DOWN一秒钟进入标定模式。
按住DOWN键一秒钟设定输出为4.00毫安。
重设满量程点同时按下UP和DOWN一秒钟进入标定模式。
按住UP键一秒钟设定输出为20.00毫安。
3.4 选择一个主要变量（PrimAry Variable）注意：这部分仅仅适用于双浮球变送器。
对一个双浮球变送器来说，主要变量（LL1或LL2）决定着用来计算输出电流的浮球。
如果主要变量设为LL1，将由最靠近变送器外壳的浮球决定电流输出。
相反，如果PV值设为LL2，将由最远离变送器外壳的浮球决定电流输出。
设定PV在SET菜单下，进入CFG子菜单，然后找到PV=菜单选项。
按SELECT，然后按UP或DOWN循环选择LL1和LL2（选择时LCD会闪光）。
当LCD上显示您需要的选项时，再按一次SELECT确定PV值（这时将停止闪光）。
3.5 选择测量所用的工程单位本装置可以用英寸，英尺，毫米，厘米，米，或百分数来显示液位输出。
选择工程单位在CFG菜单下，找到EUN菜单选项。
按SELECT，然后按UP或DOWN循环选择工程单位。
当LCD上显示您需要的单位时，再按一次SELECT确定工程单位（这时将停止闪光）。
3.6 选择温度单位注意：这部分只针对有温度输出选项的变送器。
温度值将以摄氏度或华氏度显示。
选择温度单位在CFG菜单下，找到EUN TMP菜单选项。
按SELECT，然后按UP或DOWN选择摄氏或华氏。
当LCD上显示您需要的单位时，再按一次SELECT确定温度单位（这时将停止闪光）。
3.7 温度输出标定注意：这部分只针对有温度输出选项的变送器。
本装置出厂时标定到有±0.5℃精确度，大约-200~300℃的测量范围。
自定义标定和调整可以通过以下步骤：设定低温微调（LTT）把传感器（位于变送器探头的底部）置于温度范围低端的温度下。
在CFG菜单下，找到LTT选项。
按SELECT来改变LTT到现在传感器的温度。
设定高温微调（UTT）把传感器（位于变送器探头的底部）置于温度范围高端的温度下。
在CFG菜单下，找到LTT选项。
按SELECT来改变UTT到现在传感器的温度*见手册最后关于Decade Box模拟温度部分。
**必须在厂家标定可接受的10℃以内微调。
3.8 液位偏移如果需要，液位输出可以与厂家标定偏移。
改变液位偏移找到L1O（Level 1 Offset液位1偏移）菜单选项，按SELECT改变需要的液位偏移值（以工程单位表示）。
对于双浮球装置，液位2可以在L2O菜单选项里通过上述步骤偏移。
3.9 阻尼输出阻尼可以如下方式改变（厂家默认设置是 .8 Sec）同时按住SELECT和UP键一秒可使阻尼增加一倍。
同时按住SELECT和DOWN键一秒可使阻尼减少一倍。
注意：阻尼值范围从 0.1Sec到 36Sec。
3.10 跳线设定跳线位于电子模板的左上角，可以设置如下：报警：（左跳线）当有信号丢失，或变送器故障时，把跳线置于低位使输出变为21.00mA。
当有信号丢失，或变送器故障时，把跳线置于高位使输出变为3.62mA。
注意：为了使变化生效，变送器电源需要循环开关。
写保护（右跳线）当跳线在低位时，变送器配置不可以通过LCD或手持通讯器改变。
3.11 温度重置如果需要，本装置的温度设定（LTT和UTT）可以被重置为出厂时默认标定，只需要找到TMP RSET菜单选项，按SELECT就可以了。
4. 通讯选项4.1 HART协议界面选项K-TEK变送器可以订购有HART协议选项的，它在厂家作为电子生产线的一部分进行装配。
当变送器有HART协议选项时，变送器可以和以下通讯器兼容。
4.1.1 用A 268 罗斯蒙特通讯器或等同设备由于K-TEK变送器不是大家所熟知的罗斯蒙特产品，所以268就在GENERIC模式里提上日程。
这个模式支持有限数量的命令。
主要如下：读写输出高低范围值。
读写输出阻尼值。
