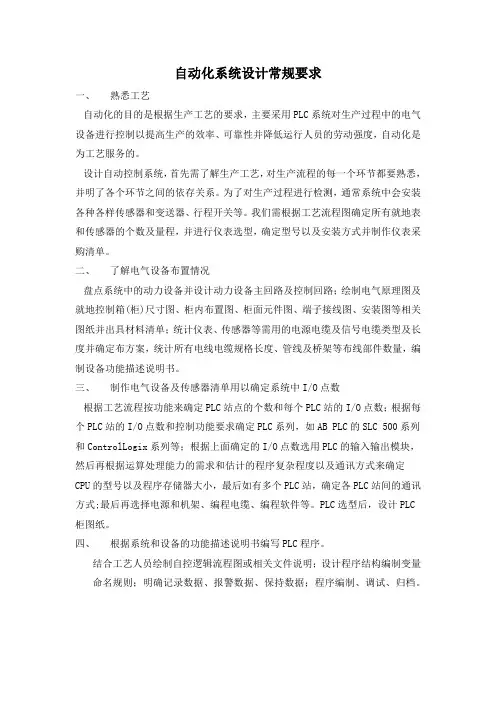

自动化系统设计常规要求一、熟悉工艺自动化的目的是根据生产工艺的要求,主要采用PLC系统对生产过程中的电气设备进行控制以提高生产的效率、可靠性并降低运行人员的劳动强度,自动化是为工艺服务的。
设计自动控制系统,首先需了解生产工艺,对生产流程的每一个环节都要熟悉,并明了各个环节之间的依存关系。
为了对生产过程进行检测,通常系统中会安装各种各样传感器和变送器、行程开关等。
我们需根据工艺流程图确定所有就地表和传感器的个数及量程,并进行仪表选型,确定型号以及安装方式并制作仪表采购清单。
二、了解电气设备布置情况盘点系统中的动力设备并设计动力设备主回路及控制回路;绘制电气原理图及就地控制箱(柜)尺寸图、柜内布置图、柜面元件图、端子接线图、安装图等相关图纸并出具材料清单;统计仪表、传感器等需用的电源电缆及信号电缆类型及长度并确定布方案,统计所有电线电缆规格长度、管线及桥架等布线部件数量,编制设备功能描述说明书。
三、制作电气设备及传感器清单用以确定系统中I/O点数根据工艺流程按功能来确定PLC站点的个数和每个PLC站的I/O点数;根据每个PLC站的I/O点数和控制功能要求确定PLC系列,如AB PLC的SLC 500系列和ControlLogix系列等;根据上面确定的I/O点数选用PLC的输入输出模块,然后再根据运算处理能力的需求和估计的程序复杂程度以及通讯方式来确定CPU的型号以及程序存储器大小,最后如有多个PLC站,确定各PLC站间的通讯方式;最后再选择电源和机架、编程电缆、编程软件等。
PLC选型后,设计PLC 柜图纸。
四、根据系统和设备的功能描述说明书编写PLC程序。
结合工艺人员绘制自控逻辑流程图或相关文件说明;设计程序结构编制变量命名规则;明确记录数据、报警数据、保持数据;程序编制、调试、归档。
4-1 绘制具有下列开环传递函数的负反馈系统的根轨迹1、()()()()54*++=s s s K s H s G解:(1)3个开环极点为:p 1=0,p 2=-4,p 3=-5。
(2)实轴上的根轨迹(-4,0),(-∞,-5)(3)303054011-=----=--=∑∑==mn zp n i mj jiσ()() ,,331212ππππϕ±±=+=-+=k mn k a(4) 分离点:1110d 45d d ++=++ d=-1.47, d=-4.53(舍) (5)与虚轴的交点:在交点处,s=j ω,同时也是闭环系统的特征根,必然符合闭环特征方程,于是有:()020********=++--=+++*=*K j j K s s sj s ωωωω整理得: 0203=-ωω;092=-*ωK 解得01=ω;203,2±=ω;18092==*ωK 最后,根据以上数据精确地画出根轨迹。
2、()()()()11.02*++=s s s K s H s G 解:(1)开环极点有3个,分别为:p 1=p 2=-0,p 3=-1,开环零点为z=-0.1 (2)实轴上的根轨迹为:[-1 -0.1] (3) 渐进线有两条,45.0131.010011-=-+--=--=∑∑==mn zp n i mj jiσ()() ,23,2131212ππππϕ±±=-+=-+=k mn k a (4) 分离点:1111d 10.1d d d ++=++ d=0, d=--0.4(舍), d=0.25(舍)分离角:()() ,23,221212ππππϕ±±=+=+=k lk d 最后,精确地画出根轨迹。
4-3 已知系统的开环传递函数为()()()2*1+=s s K s H s G ① 绘制系统的根轨迹图;② 确定实轴上的分离点及K *的值; ③ 确定使系统稳定的K *值范围。
