PECVD原理和设备结构

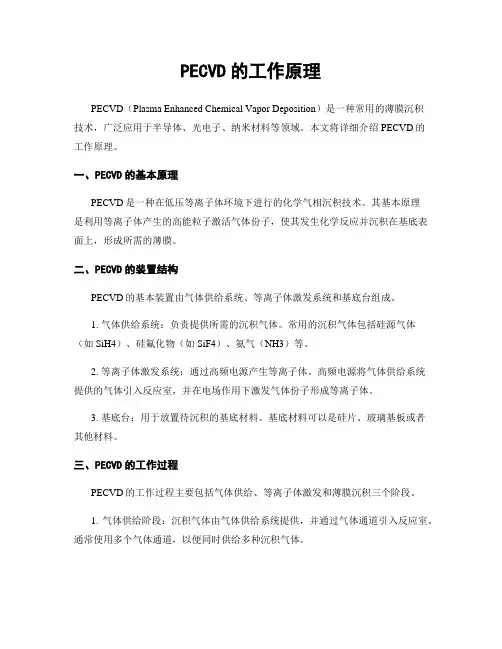

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的薄膜沉积技术，广泛应用于半导体、光电子、纳米材料等领域。

本文将详细介绍PECVD的工作原理。

一、PECVD的基本原理PECVD是一种在低压等离子体环境下进行的化学气相沉积技术。

其基本原理是利用等离子体产生的高能粒子激活气体份子，使其发生化学反应并沉积在基底表面上，形成所需的薄膜。

二、PECVD的装置结构PECVD的基本装置由气体供给系统、等离子体激发系统和基底台组成。

1. 气体供给系统：负责提供所需的沉积气体。

常用的沉积气体包括硅源气体（如SiH4）、硅氟化物（如SiF4）、氨气（NH3）等。

2. 等离子体激发系统：通过高频电源产生等离子体。

高频电源将气体供给系统提供的气体引入反应室，并在电场作用下激发气体份子形成等离子体。

3. 基底台：用于放置待沉积的基底材料。

基底材料可以是硅片、玻璃基板或者其他材料。

三、PECVD的工作过程PECVD的工作过程主要包括气体供给、等离子体激发和薄膜沉积三个阶段。

1. 气体供给阶段：沉积气体由气体供给系统提供，并通过气体通道引入反应室。

通常使用多个气体通道，以便同时供给多种沉积气体。

2. 等离子体激发阶段：高频电源产生的电场作用下，沉积气体份子被激发形成等离子体。

等离子体中的高能粒子与气体份子发生碰撞，使其发生化学反应。

3. 薄膜沉积阶段：激发的气体份子在等离子体的作用下，沉积在基底表面上形成薄膜。

沉积过程中，气体份子会发生解离、重组、聚合等反应，最终形成所需的薄膜。

四、PECVD的应用PECVD技术具有广泛的应用领域，包括但不限于以下几个方面：1. 半导体工业：PECVD可用于制备薄膜晶体管（TFT）等半导体器件的绝缘层、导电层和保护层，提高器件性能。

2. 光电子领域：PECVD可用于制备光学薄膜，如反射膜、透镜膜、滤波膜等。

3. 纳米材料研究：PECVD可用于制备纳米结构材料，如纳米颗粒、纳米线、纳米薄膜等。

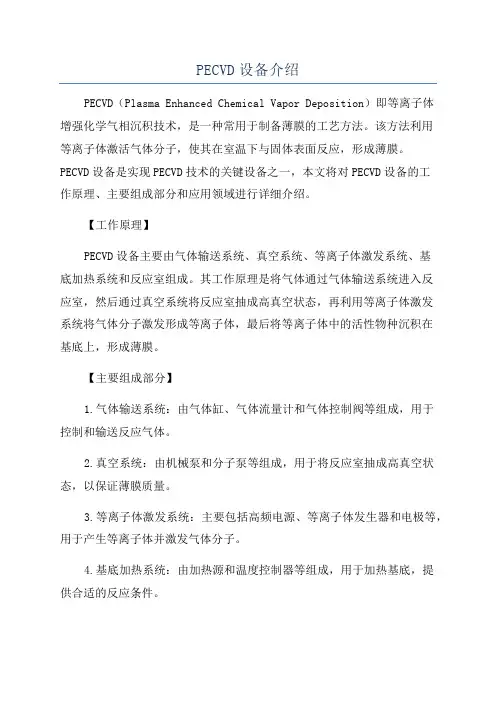

PECVD设备介绍PECVD（Plasma Enhanced Chemical Vapor Deposition）即等离子体增强化学气相沉积技术，是一种常用于制备薄膜的工艺方法。

该方法利用等离子体激活气体分子，使其在室温下与固体表面反应，形成薄膜。

PECVD设备是实现PECVD技术的关键设备之一，本文将对PECVD设备的工作原理、主要组成部分和应用领域进行详细介绍。

【工作原理】PECVD设备主要由气体输送系统、真空系统、等离子体激发系统、基底加热系统和反应室组成。

其工作原理是将气体通过气体输送系统进入反应室，然后通过真空系统将反应室抽成高真空状态，再利用等离子体激发系统将气体分子激发形成等离子体，最后将等离子体中的活性物种沉积在基底上，形成薄膜。

【主要组成部分】1.气体输送系统：由气体缸、气体流量计和气体控制阀等组成，用于控制和输送反应气体。

2.真空系统：由机械泵和分子泵等组成，用于将反应室抽成高真空状态，以保证薄膜质量。

3.等离子体激发系统：主要包括高频电源、等离子体发生器和电极等，用于产生等离子体并激发气体分子。

4.基底加热系统：由加热源和温度控制器等组成，用于加热基底，提供合适的反应条件。

5.反应室：是进行气体反应的空间，通常采用石英制成，具有良好的耐高温、耐腐蚀性能。

【应用领域】1.半导体器件制备：PECVD设备可用于生长SiO2、SiNx等材料，用于制备MOSFET等半导体器件的绝缘层和通道层。

2.光伏电池制备：PECVD设备可用于制备非晶硅、多晶硅等薄膜，用于制备光伏电池的光吸收层和透明导电层。

3.平板显示器制备：PECVD设备可用于制备低温多晶硅薄膜，用于制备薄膜晶体管面板的薄膜电晶体。

4.光学涂层制备：PECVD设备可用于制备SiO2、Si3N4等材料，用于制备抗反射膜、硬质涂层、光学滤波器等光学涂层。

5.纳米材料合成：PECVD设备可用于合成纳米碳管、纳米颗粒等纳米材料，应用于传感器、催化剂等领域。

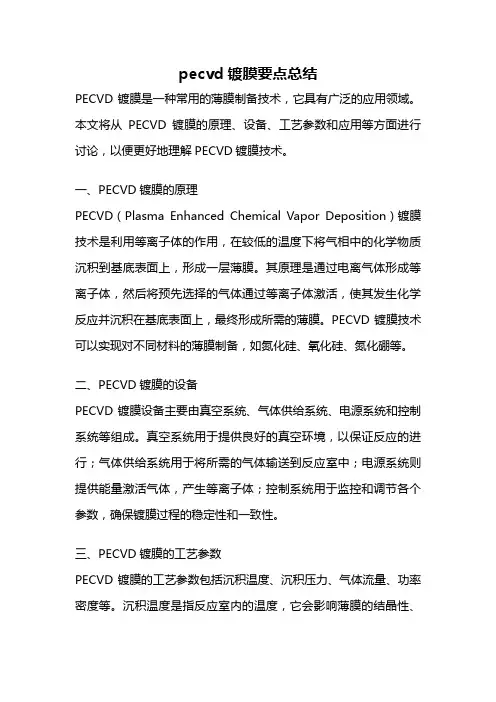

pecvd镀膜要点总结PECVD镀膜是一种常用的薄膜制备技术，它具有广泛的应用领域。

本文将从PECVD镀膜的原理、设备、工艺参数和应用等方面进行讨论，以便更好地理解PECVD镀膜技术。

一、PECVD镀膜的原理PECVD（Plasma Enhanced Chemical Vapor Deposition）镀膜技术是利用等离子体的作用，在较低的温度下将气相中的化学物质沉积到基底表面上，形成一层薄膜。

其原理是通过电离气体形成等离子体，然后将预先选择的气体通过等离子体激活，使其发生化学反应并沉积在基底表面上，最终形成所需的薄膜。

PECVD镀膜技术可以实现对不同材料的薄膜制备，如氮化硅、氧化硅、氮化硼等。

二、PECVD镀膜的设备PECVD镀膜设备主要由真空系统、气体供给系统、电源系统和控制系统等组成。

真空系统用于提供良好的真空环境，以保证反应的进行；气体供给系统用于将所需的气体输送到反应室中；电源系统则提供能量激活气体，产生等离子体；控制系统用于监控和调节各个参数，确保镀膜过程的稳定性和一致性。

三、PECVD镀膜的工艺参数PECVD镀膜的工艺参数包括沉积温度、沉积压力、气体流量、功率密度等。

沉积温度是指反应室内的温度，它会影响薄膜的结晶性、致密性和机械性能等。

沉积压力是指反应室内的气压，它对等离子体的形成和薄膜的成分有重要影响。

气体流量是指输入到反应室中的气体量，它决定了反应物的浓度和速率。

功率密度是指等离子体中的功率密度，它对等离子体的激活和反应速率有影响。

四、PECVD镀膜的应用PECVD镀膜技术在各个领域都有广泛的应用。

在微电子领域，PECVD镀膜被用于制备薄膜晶体管（TFT）和光学薄膜等。

在太阳能电池领域，PECVD镀膜技术可以用于制备硅薄膜太阳能电池。

在显示器和光学器件领域，PECVD镀膜技术可以制备透明导电膜和抗反射膜等。

此外，PECVD镀膜技术还广泛应用于防腐蚀涂层、功能涂层和生物医学领域等。

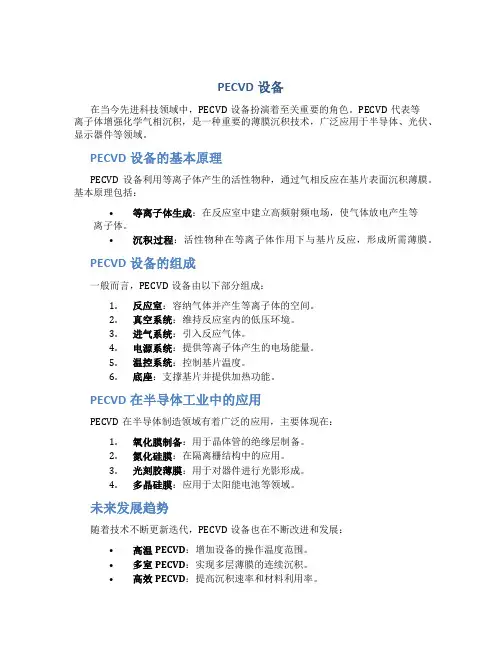

PECVD设备在当今先进科技领域中，PECVD设备扮演着至关重要的角色。

PECVD代表等离子体增强化学气相沉积，是一种重要的薄膜沉积技术，广泛应用于半导体、光伏、显示器件等领域。

PECVD设备的基本原理PECVD设备利用等离子体产生的活性物种，通过气相反应在基片表面沉积薄膜。

基本原理包括：•等离子体生成：在反应室中建立高频射频电场，使气体放电产生等离子体。

•沉积过程：活性物种在等离子体作用下与基片反应，形成所需薄膜。

PECVD设备的组成一般而言，PECVD设备由以下部分组成：1.反应室：容纳气体并产生等离子体的空间。

2.真空系统：维持反应室内的低压环境。

3.进气系统：引入反应气体。

4.电源系统：提供等离子体产生的电场能量。

5.温控系统：控制基片温度。

6.底座：支撑基片并提供加热功能。

PECVD在半导体工业中的应用PECVD在半导体制造领域有着广泛的应用，主要体现在：1.氧化膜制备：用于晶体管的绝缘层制备。

2.氮化硅膜：在隔离栅结构中的应用。

3.光刻胶薄膜：用于对器件进行光影形成。

4.多晶硅膜：应用于太阳能电池等领域。

未来发展趋势随着技术不断更新迭代，PECVD设备也在不断改进和发展：•高温PECVD：增加设备的操作温度范围。

•多室PECVD：实现多层薄膜的连续沉积。

•高效PECVD：提高沉积速率和材料利用率。

结语PECVD设备在现代工业领域扮演着不可或缺的角色，其应用范围和重要性不断扩大。

未来，随着科技的进步和需求的不断增长，PECVD设备将继续发挥重要作用，推动着产业的发展和创新。

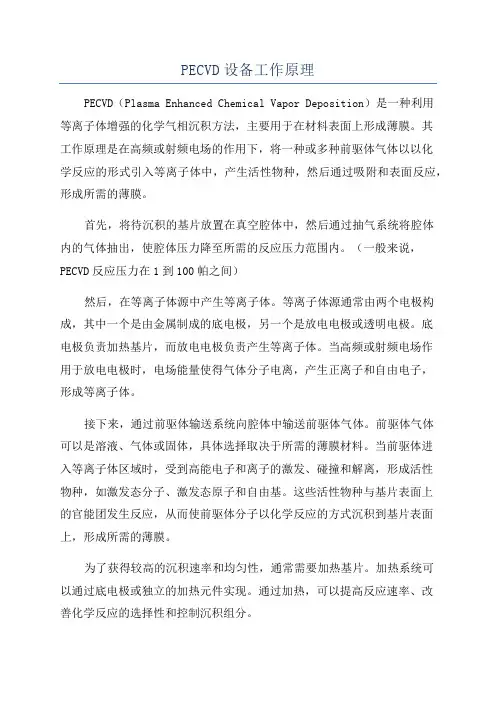

PECVD设备工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种利用等离子体增强的化学气相沉积方法，主要用于在材料表面上形成薄膜。

其工作原理是在高频或射频电场的作用下，将一种或多种前驱体气体以以化学反应的形式引入等离子体中，产生活性物种，然后通过吸附和表面反应，形成所需的薄膜。

首先，将待沉积的基片放置在真空腔体中，然后通过抽气系统将腔体内的气体抽出，使腔体压力降至所需的反应压力范围内。

（一般来说，PECVD反应压力在1到100帕之间）然后，在等离子体源中产生等离子体。

等离子体源通常由两个电极构成，其中一个是由金属制成的底电极，另一个是放电电极或透明电极。

底电极负责加热基片，而放电电极负责产生等离子体。

当高频或射频电场作用于放电电极时，电场能量使得气体分子电离，产生正离子和自由电子，形成等离子体。

接下来，通过前驱体输送系统向腔体中输送前驱体气体。

前驱体气体可以是溶液、气体或固体，具体选择取决于所需的薄膜材料。

当前驱体进入等离子体区域时，受到高能电子和离子的激发、碰撞和解离，形成活性物种，如激发态分子、激发态原子和自由基。

这些活性物种与基片表面上的官能团发生反应，从而使前驱体分子以化学反应的方式沉积到基片表面上，形成所需的薄膜。

为了获得较高的沉积速率和均匀性，通常需要加热基片。

加热系统可以通过底电极或独立的加热元件实现。

通过加热，可以提高反应速率、改善化学反应的选择性和控制沉积组分。

最后，通过气体排放系统将未反应的气体排出，并使腔体内的压力恢复到大气压。

排放系统通常由真空泵和排放阀组成。

总而言之，PECVD设备的工作原理是通过电离气体产生的等离子体激发、碰撞和解离前驱体气体，然后通过化学反应将前驱体分子沉积到基片表面上，形成所需的薄膜。

这种方法广泛应用于半导体、太阳能电池、涂层材料等领域，并具有沉积速率快、成本低和可控性好等优点。

PECVD的工作原理一、引言PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的薄膜沉积技术，广泛应用于半导体、光电子、显示器件等领域。

本文将详细介绍PECVD的工作原理，包括基本原理、设备结构和工作过程。

二、基本原理PECVD是一种在等离子体环境下进行化学气相沉积的技术。

其基本原理是通过高频电场激发气体形成等离子体，使气体分子发生电离和激发，然后将激发态的气体分子通过表面反应沉积在基底上，形成所需的薄膜。

三、设备结构PECVD设备通常由以下几个主要部分组成：1. 反应室：用于放置基底和进行沉积反应的空间。

2. 气体供给系统：用于提供沉积所需的气体混合物，包括前驱体气体和载气。

3. 真空系统：用于将反应室抽成所需的真空度。

4. RF源：用于产生高频电场，激发气体形成等离子体。

5. 加热系统：用于控制反应室内的温度，以实现沉积过程的温度控制。

四、工作过程PECVD的工作过程主要包括以下几个步骤：1. 准备工作：将基底放置在反应室中，并将反应室抽成所需的真空度。

2. 气体供给：通过气体供给系统向反应室中提供所需的气体混合物，包括前驱体气体和载气。

前驱体气体可以是有机物、无机物或金属有机化合物，而载气通常是惰性气体，如氩气。

3. 气体激发：通过RF源产生高频电场，激发气体形成等离子体。

等离子体中的电子和离子具有较高的能量，可以引发气体分子的电离和激发。

4. 反应沉积：激发态的气体分子通过表面反应沉积在基底上，形成所需的薄膜。

沉积过程中，气体分子发生化学反应，生成固态产物并附着在基底表面。

5. 控制参数：在整个工作过程中，需要对温度、气体流量、沉积时间等参数进行精确控制，以实现所需的薄膜质量和性能。

五、应用领域PECVD技术广泛应用于半导体、光电子、显示器件等领域，具有以下几个主要应用：1. 薄膜沉积：PECVD可以用于沉积各种材料的薄膜，如氮化硅、氧化硅、氮化硼等，用于制备光学薄膜、隔热薄膜、保护膜等。

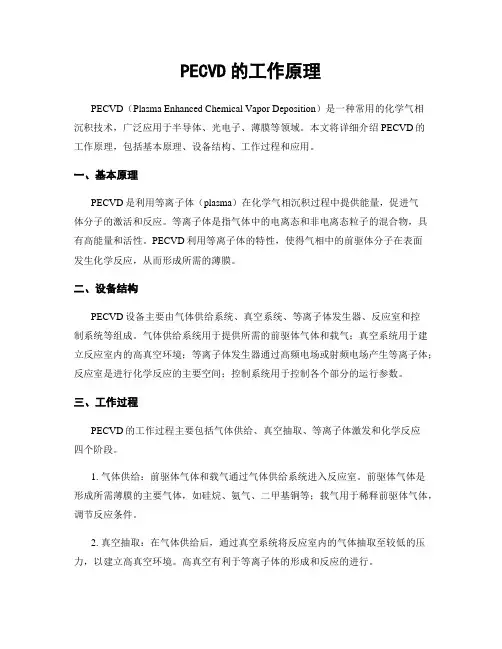

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的化学气相沉积技术，广泛应用于半导体、光电子、薄膜等领域。

本文将详细介绍PECVD的工作原理，包括基本原理、设备结构、工作过程和应用。

一、基本原理PECVD是利用等离子体（plasma）在化学气相沉积过程中提供能量，促进气体分子的激活和反应。

等离子体是指气体中的电离态和非电离态粒子的混合物，具有高能量和活性。

PECVD利用等离子体的特性，使得气相中的前驱体分子在表面发生化学反应，从而形成所需的薄膜。

二、设备结构PECVD设备主要由气体供给系统、真空系统、等离子体发生器、反应室和控制系统等组成。

气体供给系统用于提供所需的前驱体气体和载气；真空系统用于建立反应室内的高真空环境；等离子体发生器通过高频电场或射频电场产生等离子体；反应室是进行化学反应的主要空间；控制系统用于控制各个部分的运行参数。

三、工作过程PECVD的工作过程主要包括气体供给、真空抽取、等离子体激发和化学反应四个阶段。

1. 气体供给：前驱体气体和载气通过气体供给系统进入反应室。

前驱体气体是形成所需薄膜的主要气体，如硅烷、氨气、二甲基铜等；载气用于稀释前驱体气体，调节反应条件。

2. 真空抽取：在气体供给后，通过真空系统将反应室内的气体抽取至较低的压力，以建立高真空环境。

高真空有利于等离子体的形成和反应的进行。

3. 等离子体激发：在建立高真空后，通过等离子体发生器产生高频电场或射频电场，激发气体中的电子，形成等离子体。

等离子体中的高能电子与气体分子碰撞，使其激活并增加反应速率。

4. 化学反应：在等离子体的作用下，前驱体气体发生化学反应，沉积在基底表面形成薄膜。

反应的具体机理和反应条件会根据所需薄膜的性质而有所不同。

四、应用PECVD广泛应用于半导体、光电子、薄膜等领域，主要用于薄膜的生长和表面改性。

具体应用包括：1. 半导体器件制造：PECVD可用于生长多种薄膜，如硅氮化物、氧化硅、氮化硅等，用于制造晶体管、电容器等器件的绝缘层、隔离层等。

PECVD工艺及设备介绍一、PECVD原理及作用介绍1.PECVD原理PECVD：Plasma Enhanced Chemical Vapour Deposition (等离子增强化学气相沉积)所谓等离子体：气体在一定条件下受到高能激发，发生电离，部分外层电子脱落原子核，形成电子、正离子和中性粒子混合物组成的一种形态，这种形态就称为等离子态即第四态。

等离子体从宏观来说也是电中性，但是在局部可以为非电中性。

如下图所示。

具体到太阳能电池中，PECVD是借助微波或射频等使含有薄膜组成原子的气体电离，在局部形成等离子体，而等离子化学活性很强，很容易发生反应，在硅片上沉积出所期望的薄膜。

在工业化太阳能电池生产中，最常见的薄膜是Si3N4。

所用的活性气体为SiH4和NH3。

这些气体经解离后反应，在硅片上长出氮化硅膜。

可以根据改变硅烷对氨的比率，来得到不同的折射指数。

在沉积工艺中，伴有大量的氢原子和氢离子的产生，使得晶片的氢钝化性十分良好。

理想的反应如下：正常的SiNx的Si/N之比为0.75，即Si3N4。

但是PECVD沉积氮化硅的化学计量比会随工艺不同而变化，Si/N变化的范围在0.75-2左右。

除了Si和N，PECVD的氮化硅一般还包含一定比例的氢原子，即SixNyHz 或SiNx:H.2.PECVD作用PECVD沉积Si3N4膜的主要作用是做减少反射和钝化。

下图为Si3N4膜形成前后的反射率曲线图。

SiNx减反射机理如下图所示，主要运用的薄膜的干涉相消原理。

根据形成的SiNx的厚度不同，关系的反射率也不同，同时，表现为硅片镀膜后的颜色的不同。

下图为不同的膜厚对应的颜色变化。

颜色厚度（nm）颜色厚度（nm）颜色厚度（nm）硅本色0-20 很淡蓝色100-110 蓝色210-230褐色20-40 硅本色110-120 蓝绿色230-250黄褐色40-50 淡黄色120-130 浅绿色250-280红色55-73 黄色130-150 橙黄色280-300深蓝色73-77 橙黄色150-180 红色300-330蓝色77-93 红色180-190淡蓝色93-100 深红色190-210蓝色77-93 红色180-190淡蓝色93-100 深红色190-210对于多晶硅电池片，因存在较高的晶界、点缺陷（空位、填隙原子、金属杂质、氧、氮及他们的复合物），因此对材料表面和体内缺陷进行钝化就显得特别重要。

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种利用等离子体增强的化学气相沉积技术，用于在薄膜制备过程中沉积高质量的非晶硅、氮化硅、氧化硅等材料。

本文将详细介绍PECVD的工作原理，包括反应机理、设备构成、工作过程和应用领域。

一、反应机理：PECVD利用等离子体的激活作用，将气相中的前驱物分解并沉积在基底表面，形成所需的薄膜。

等离子体是通过加入辉光放电或者射频电场来激活气体的，这样可以提高反应速率和薄膜质量。

二、设备构成：PECVD系统主要由气体供给系统、真空系统、电源系统、等离子体激发系统和基底加热系统组成。

1. 气体供给系统：用于提供反应所需的气体，包括前驱物气体和稀释气体。

前驱物气体通常是有机气体，如硅烷、氨气等；稀释气体用于控制反应的浓度和速率。

2. 真空系统：用于将反应室抽成高真空状态，以消除气体中的杂质和水分，保证反应的纯净性。

3. 电源系统：用于产生辉光放电或者射频电场，激活气体形成等离子体。

辉光放电是通过高电压放电产生的，射频电场则是通过射频发生器产生的。

4. 等离子体激发系统：用于激活气体，使其分解成反应所需的活性物种。

常用的激发方法有辉光放电和射频电场。

5. 基底加热系统：用于加热基底，使其达到反应所需的温度。

温度的控制对于薄膜的质量和均匀性非常重要。

三、工作过程：PECVD的工作过程主要包括气体供给、气体激发、沉积反应和薄膜生长。

1. 气体供给：前驱物气体和稀释气体通过气体供给系统进入反应室。

气体的流量和比例需要根据所需的薄膜性质进行调节。

2. 气体激发：通过电源系统产生的辉光放电或者射频电场激活气体，形成等离子体。

等离子体中的电子和离子具有高能量，可以激发气体份子的化学反应。

3. 沉积反应：激活的气体份子在基底表面发生化学反应，生成所需的薄膜。

反应的具体机理取决于前驱物气体的化学性质和反应条件。

4. 薄膜生长：沉积的薄膜在基底表面逐渐增长，形成均匀的薄膜。

PECVD原理及设备结构xx年xx月xx日•引言•PECVD原理•PECVD设备结构目录•设备操作及维护•应用案例分析01引言探索PECVD的原理、特点和应用领域了解PECVD设备的基本结构和操作流程分析PECVD技术与其他薄膜制备技术的优缺点目的和背景PECVD简介01PECVD全称等离子增强化学气相沉积，是一种在半导体和微电子制造领域中常用的薄膜制备技术02其原理是利用等离子体在低温下激活化学反应，实现高质量、低损伤、大面积均匀的薄膜沉积03PECVD技术具有沉积温度低、薄膜质量高、设备简单等优点，在制造纳米结构、高性能薄膜和大规模集成电路等方面具有广泛的应用前景报告结构概述分析PECVD技术与其他薄膜制备技术的区别和联系本报告将介绍PECVD的基本原理和设备结构最后，对当前研究进展和未来发展趋势进行展望通过实例说明PECVD在微电子和半导体制造中的应用02 PECVD原理辉光放电在辉光放电过程中，电子和离子在电场中获得能量，与反应气体分子发生碰撞，产生原子、分子、离子以及电子等活性粒子。

热解反应热解反应是指活性粒子在高温下与反应气体分子发生碰撞，使其分解为原子或分子。

化学反应活性粒子在辉光放电和热解反应过程中相互碰撞，形成稳定的化合物，如薄膜。

PECVD反应机理1PECVD工艺参数23反应气体流量直接影响膜层的组成和结构，需根据实际应用需求进行选择。

反应气体流量辉光放电功率影响辉光放电过程中活性粒子的能量，进而影响薄膜的质量和沉积速率。

辉光放电功率沉积温度影响膜层的结晶度和致密性，需根据实际应用需求进行选择。

沉积温度PECVD优势PECVD工艺流程简单，操作方便，易于实现自动化生产。

工艺简单可制备多种类型的薄膜，适用于不同领域的应用。

适用范围广采用辉光放电和热解反应相结合的方式，具有较高的沉积速率，可大幅缩短制备周期。

沉积速度快由于活性粒子在辉光放电和热解反应过程中具有较高的能量，可制备出结晶度高、致密性好、附着力强的薄膜。

PECVD设备介绍PECVD（Plasma-Enhanced Chemical Vapor Deposition）是一种利用等离子体增强的化学气相沉积方法，用于在固体表面上生长薄膜。

PECVD 设备是用于执行这一过程的装置，它由若干重要组件组成。

下面将对PECVD设备的原理、构成和应用进行详细介绍。

PECVD设备的工作原理基于化学气相沉积（CVD）和等离子体技术的结合。

它通常包括一个真空室，用来确保反应环境中没有气体和杂质。

PECVD过程中，在真空室中供应一种或多种气体，通过设置一定的温度和压力条件，使其在受到等离子体激发的条件下，发生化学反应并沉积在底板上。

PECVD设备的核心部分是等离子体产生系统，它通常由高频电源、电极和等离子体构成。

高频电源产生高频电场，应用在电极上，形成电介质冷等离子体。

这个等离子体通过电极间的电场加速，进而与传递过来的气体发生碰撞，使气体电离并激发化学反应。

此外，PECVD设备还包括气体供应系统、真空泵、控制系统和监测系统等组件。

气体供应系统用于控制和提供所需的反应气体，通常通过气体质量流控制器来实现。

真空泵用于在沉积过程中创建和维持所需的真空环境。

控制系统用于控制和监测PECVD设备的各个参数，如温度、压力、频率等。

监测系统用于实时采集并分析过程中的关键参数，如等离子体密度和附着物质的化学成分。

PECVD设备在许多领域有广泛的应用。

在半导体行业中，PECVD用于沉积和改善硅氧化物（SiO2）和氮化硅（SiNx）等薄膜的性能。

在显示技术中，PECVD用于制备液晶显示器和有机发光二极管（OLED）等器件的透明导电氧化物薄膜。

在太阳能行业中，PECVD用于制备薄膜太阳电池的多层结构，如非晶硅和微晶硅薄膜。

此外，PECVD设备还广泛应用于光学镀膜、防反射涂层和生物医学领域等。

在使用PECVD设备进行表面涂层时，需要考虑反应气体的选择、流量和工艺参数的优化，以确保所需的沉积效果。
