气缸的规格

  • 格式：pdf
  • 大小：4.43 MB
  • 文档页数：12

CQU 系列
CVQM CY3B/CY3R 系列
HYB 系列
無桿氣缸
MY3A/MY3B
系列
精密滑台對稱型氣缸
MXQR
系列
內藏型面板安裝型
系列CJP2 系列 (ø4 ~ ø16)
新款針型氣缸 (雙動)
系列CU 系列 (ø6 ~ ø32)
自由安裝型氣缸
系列CUJ 系列 (ø4 ~ ø20)
小型自由安裝型氣缸
薄型氣缸 (扁平型)
系列MU 系列 (ø25 ~ ø63)
橢圓形活塞氣缸
系列CVQ 系列 (ø32 ~ ø63)
帶電磁閥薄形氣缸
系列CVQM 系列 (ø32 ~ ø63)
帶電磁閥薄形氣缸
(導桿型)
＊闊度：減少達 40%
(與 SMC 的 CQ2 系列相比)
＊磁性開關可四面安裝＊全長：減少達 15%＊體積：減少達 18%＊重量：減少達 36%
(與 SMC 的
MU 系列氣缸，30mm 行程相比)
＊闊度：最多減少達 62%
(與 SMC 的 CA2 系列相比)
＊磁性開關可四面安裝
電磁閥
節省人工、節省空間、節省能源
薄型氣缸
電磁閥與氣缸結合在一起
系列CS2 系列 (ø125 ~ ø160)
新款大型氣缸
系列MY3A (短型) /MY3B (標準型) 系列 (ø16 ~ ø63)
機械接合式無桿氣缸 (基本型)
系列CP96/C96 系列 (ø32 ~ ø125)
ISO 標準氣缸
系列CY3B (基本型) /CY3R (直接安裝型) 系列 (ø6 ~ ø63)
磁耦式無桿氣缸 (升級產品)
系列C55 系列 (ø20 ~ ø63)
薄型氣缸
(符合 ISO/21287 標準)
＊ 重量比 CS1 系列最多減小 50%
鋁合金方型缸筒氣缸
CP96
拉桿型氣缸
C96
• CNOMO 標準及圓柱型磁性開關安裝槽均置於氣缸四面
• 磁性開關可滑入坑道上安裝• 新改良頭蓋設計減輕氣缸重量• 可配微型磁性開關 D-M9□
＊適用於橫移式機械手
＊與 MY1B 相比較，高度最多可減少 36%，總長最多可縮短 140mm ，重量最多可減輕 53%。

※ 耐磨環比 CY1B 系列增長 70%，故軸的承受能力提高。

※ 使用了特殊樹脂的耐磨環，潤滑性能改善，故耐久性提高。

※ 使用特殊防塵圈，最小使用壓力降低 30%。

※ 安裝尺寸与 CY1B/R 系列相同。

CY3B
CY3R
MY3A
MY3B
系列MQP 系列 (ø4 ~ ø20)
低摩擦氣缸 (單作用)
系列CQSX 系列 (ø12 ~ ø25)
低速氣缸
系列CQSY 系列 (ø12 ~ ø25)平穩運動氣缸
系列CQ2X 系列 (ø32 ~ ø100)
低速氣缸
系列CQ2Y 系列 (ø32 ~ ø100)平穩運動氣缸
系列CM2Y 系列 (ø20 ~ ø40)
平穩運動氣缸
系列CQM 系列 (ø12 ~ ø100)
薄型氣缸／帶導桿
系列MXQR 系列 (ø6 ~ ø25)
氣動滑台對稱型
＊ 安裝尺寸與 CQS ，CQ2 系列有互換性。

＊ 不回轉精度 ±0.2˚ 以下。

＊ 不要作止動器使用。

反轉構造
因應場合實況，配管及
限流器的位置隨時
改變。

系列CLK2 系列 (ø40 • ø50 • ø63)
帶鎖夾緊氣缸 (帶耐強磁場式磁性開關)
系列HYB 系列 (ø20 ~ ø100)
高耐水氣缸圓型
系列HYC 系列 (ø32 ~ ø63)
高耐水氣缸 ISO 標準型
系列HYG 系列 (ø20 ~ ø63)
高耐水氣缸帶導桿型
系列HYQ 系列 (ø20 ~ ø63)
高耐水氣缸基本型
CLK2G
CLK2P
· 採用易於清洗的無溝槽設計
· 缸體表面平滑順暢
·
食品級潤滑脂 - 符合 NSF-H1 認証 (可選項)
· 採用易於清洗的無溝槽設計· 缸體表面平滑順暢
·
食品級潤滑脂 - 符合 NSF-H1 認証 (可選項)
· 採用易於清洗的無溝槽設計· 缸體表面平滑順暢
· 食品級潤滑脂 - 符合 NSF-H1 認証 (可選項
)
· 採用易於清洗的無溝槽設計· 缸體表面平滑順暢
· 食品級潤滑脂 - 符合 NSF-H1 認証 (可選項)
CJ2
缸徑：6 ~ 16mm
CQ2
缸徑：12 ~ 200mm
CQS
缸徑：12 ~ 25mm
RQ
缸徑：20 ~ 100mm
CM2
缸徑：20 ~ 40mm
CG1
缸徑：20 ~ 100mm
MB/MB1
缸徑：32 ~ 125mm
CA2
缸徑：40 ~ 100mm
無桿氣缸
MY1B
缸徑：10 ~ 100mm
MY1C
缸徑：16 ~ 63mm
MY1M
缸徑：16 ~ 63mm
MY1H
缸徑：10 ~ 40mm
MY1HT
缸徑：50 ~ 63mm
MY2C 缸徑：16 ~ 40mm
MY2H/MY2HT
缸徑：16 ~ 40mm
CY1S
缸徑：6 ~ 40mm
CY1L
缸徑：6 ~ 40mm
CY1H
缸徑：10 ~ 32mm
CY1F
缸徑：10 ~ 25mm
MXQ
缸徑： 6 ~ 25mm
MXJ
缸徑：4.5 ~ 8mm
MXS
缸徑：6 ~ 25mm
MXF
缸徑：8 ~ 20mm
MXP
缸徑：6 ~ 16mm
MXW
缸徑：8 ~ 25mm
MXY
缸徑：6 ~ 12mm
MXH
缸徑：6 ~ 20mm
帶導桿氣缸
MGJ
缸徑：6 ~ 10mm
MGP
缸徑：12 ~ 100mm
MGQ
缸徑：12 ~ 100mm
CXSJ
缸徑：6 ~ 32mm
MGC
缸徑：20 ~ 100mm
MGG
缸徑：20 ~ 100mm
CXS/CXSW
缸徑：6 ~ 32mm
MGF
缸徑：40 ~ 100mm
MGT
缸徑：63 ~ 100mm
MGZ
缸徑：20 ~ 80mm
CG1Y 缸徑：20 ~ 100mm
CLQ 缸徑：20 ~ 100mm
CA2Y 缸徑：40 ~ 100mm
MLGC 缸徑：20 ~ 40mm
MQM 缸徑：6 ~ 25mm
MLGP 缸徑：20 ~ 100mm
美國標準氣缸
C85
缸徑：8 ~ 25mm
C95/CP95
缸徑：32 ~ 250mm
NCA1
缸徑：11/2 ~ 4 inch
NCM
缸徑：3/4 ~ 11/2 inch
擺動氣缸
CRB2
缸徑：10 ~ 40mm
CRBU2
缸徑：10 ~ 40mm
CRB1
缸徑：50 ~ 100mm
MSUA/MSUB
缸徑：1 ~ 20mm
CRJ
缸徑：05 ~ 1mm
CRA1
缸徑：30 ~ 100mm
CRQ2
缸徑：10 ~ 40mm
MSQ
缸徑：1 ~ 200mm
MSZ
缸徑：10 ~ 50mm
MRQ
缸徑：32 ~ 40mm 低磨擦氣缸帶鎖氣缸
高耐水性氣缸
CJ5•S
缸徑：10 ~ 16mm
CG5•S
缸徑：20 ~ 100mm
D-M9□ 系列
全方位磁性感應開關
D-M9□W/D-M9□WV 系列
無觸點式 雙色顯示磁性開關D-M9□A/D-M9□AV 系列
防水(防切削液)型 無觸點式 雙色顯示磁性開關
D-M9□/D-M9□V 系列
無觸點式 單色顯示磁性開關
D-P3DW □ 系列
耐強磁場雙色顯示的無接點式磁感應開關環帶安裝
直接安裝軌導
安裝拉桿安裝同一款磁性開關，可以同時對應 4 款安裝方法。

只是為一款磁性開關準備庫存，在庫管理都變得更容易。

型
﹣產品體積減少 70% (與舊款產品比較)
﹣符合 RoHS 規格
﹣可用於內徑為 ø25, ø32 的氣缸上隨著磁感應開關的小型化，以前無法安裝在小口徑 (ø25, ø32)
的氣缸上，現在亦可以安裝了。

合集下载

标准气缸尺寸

标准气缸尺寸

标准气缸尺寸气缸是一种常见的液压传动元件，广泛应用于工程机械、农业机械、航空航天、汽车等领域。

气缸的尺寸标准化对于确保其性能和可靠性具有重要意义。

本文将介绍气缸的标准尺寸，包括直径、行程、安装尺寸等方面的内容。

首先，气缸的直径是指气缸筒体的直径，通常采用公称直径进行标注。

常见的气缸直径有32mm、40mm、50mm等多种规格，不同直径的气缸适用于不同的工作场合，用户在选择气缸时应根据具体工作要求来确定合适的直径尺寸。

其次，气缸的行程是指活塞在气缸筒内的往复运动距离，也是气缸工作时产生的有效推力距离。

行程长度一般由工作要求来确定，常见的气缸行程有50mm、100mm、200mm等多种规格可供选择，用户在选型时需根据工作行程要求来确定合适的尺寸。

此外，气缸的安装尺寸也是非常重要的，包括气缸的安装孔径尺寸、安装螺纹尺寸、气缸与其他部件的连接尺寸等。

合理的安装尺寸能够确保气缸在工作时的稳定性和可靠性，减少因安装不当而导致的故障和损坏。

除了上述几个方面的尺寸外，气缸的标准尺寸还包括气缸的工作压力、工作温度、密封件尺寸等内容。

这些尺寸标准的制定和遵循，对于气缸的设计、制造和使用都具有重要意义，能够确保气缸的性能和可靠性。

总之，气缸的标准尺寸是确保气缸性能和可靠性的重要保障，用户在选择和使用气缸时应严格遵循相关的标准和规范，合理选择气缸的直径、行程、安装尺寸等参数，以确保气缸在工作时能够发挥最佳的效果，提高工作效率，降低故障率，延长使用寿命。

同时，制造厂家在设计和生产气缸时也应严格按照标准尺寸进行制造，确保产品质量和性能达到标准要求，为用户提供可靠的产品和服务。

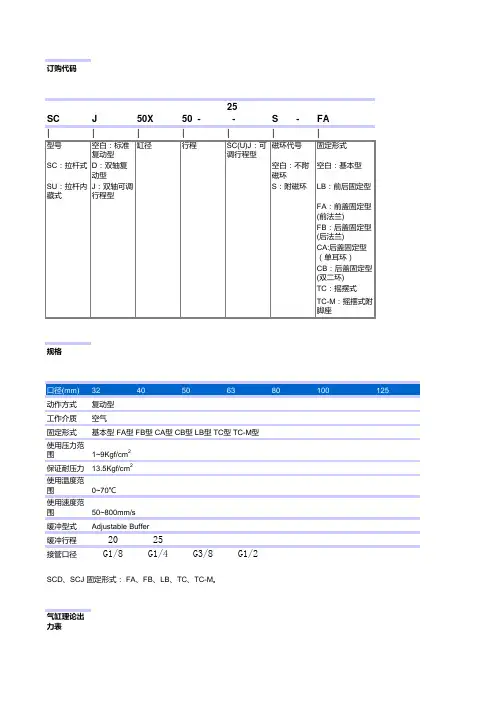

气缸规格表及计算参照
