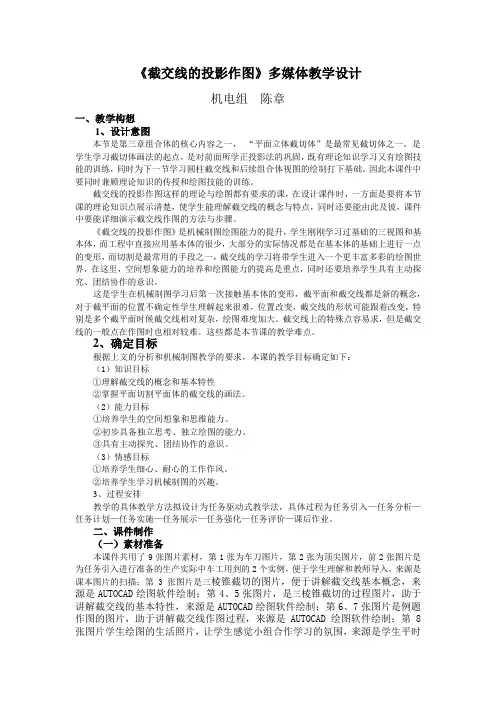

《截交线的投影作图》多媒体教学设计机电组陈章一、教学构想1、设计意图本节是第三章组合体的核心内容之一，“平面立体截切体”是最常见截切体之一，是学生学习截切体画法的起点，是对前面所学正投影法的巩固，既有理论知识学习又有绘图技能的训练，同时为下一节学习圆柱截交线和后续组合体视图的绘制打下基础。

因此本课件中要同时兼顾理论知识的传授和绘图技能的训练。

截交线的投影作图这样的理论与绘图都有要求的课，在设计课件时，一方面是要将本节课的理论知识点展示清楚，使学生能理解截交线的概念与特点，同时还要能由此及彼，课件中要能详细演示截交线作图的方法与步骤。

《截交线的投影作图》是机械制图绘图能力的提升，学生刚刚学习过基础的三视图和基本体，而工程中直接应用基本体的很少，大部分的实际情况都是在基本体的基础上进行一点的变形，而切割是最常用的手段之一，截交线的学习将带学生进入一个更丰富多彩的绘图世界，在这里，空间想象能力的培养和绘图能力的提高是重点，同时还要培养学生具有主动探究、团结协作的意识。

这是学生在机械制图学习后第一次接触基本体的变形，截平面和截交线都是新的概念，对于截平面的位置不确定性学生理解起来很难，位置改变，截交线的形状可能跟着改变，特别是多个截平面时候截交线相对复杂，绘图难度加大。

截交线上的特殊点容易求，但是截交线的一般点在作图时也相对较难。

这些都是本节课的教学难点。

2、确定目标根据上文的分析和机械制图教学的要求，本课的教学目标确定如下：（1）知识目标①理解截交线的概念和基本特性②掌握平面切割平面体的截交线的画法。

（2）能力目标①培养学生的空间想象和思维能力。

②初步具备独立思考、独立绘图的能力。

③具有主动探究、团结协作的意识。

（3）情感目标①培养学生细心、耐心的工作作风。

②培养学生学习机械制图的兴趣。

3、过程安排教学的具体教学方法拟设计为任务驱动式教学法，具体过程为任务引入—任务分析—任务计划—任务实施—任务展示—任务强化—任务评价—课后作业。
