PCB电镀铜培训

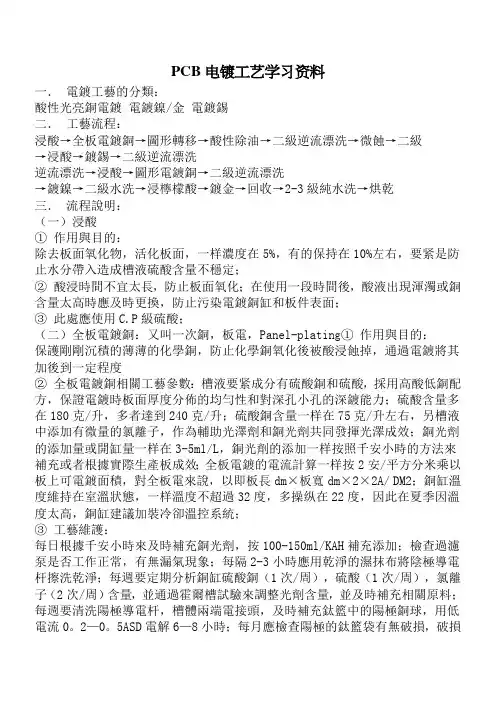

PCB电镀工艺学习资料一．電鍍工藝的分類：酸性光亮銅電鍍電鍍鎳/金電鍍錫二．工藝流程：浸酸→全板電鍍銅→圖形轉移→酸性除油→二級逆流漂洗→微蝕→二級→浸酸→鍍錫→二級逆流漂洗逆流漂洗→浸酸→圖形電鍍銅→二級逆流漂洗→鍍鎳→二級水洗→浸檸檬酸→鍍金→回收→2-3級純水洗→烘乾三．流程說明：（一）浸酸①作用與目的：除去板面氧化物，活化板面，一样濃度在5%，有的保持在10%左右，要紧是防止水分帶入造成槽液硫酸含量不穩定；②酸浸時間不宜太長，防止板面氧化；在使用一段時間後，酸液出現渾濁或銅含量太高時應及時更換，防止污染電鍍銅缸和板件表面；③此處應使用C.P級硫酸；（二）全板電鍍銅：又叫一次銅，板電，Panel-plating①作用與目的：保護剛剛沉積的薄薄的化學銅，防止化學銅氧化後被酸浸蝕掉，通過電鍍將其加後到一定程度②全板電鍍銅相關工藝參數：槽液要紧成分有硫酸銅和硫酸，採用高酸低銅配方，保證電鍍時板面厚度分佈的均勻性和對深孔小孔的深鍍能力；硫酸含量多在180克/升，多者達到240克/升；硫酸銅含量一样在75克/升左右，另槽液中添加有微量的氯離子，作為輔助光澤劑和銅光劑共同發揮光澤成效；銅光劑的添加量或開缸量一样在3-5ml/L，銅光劑的添加一样按照千安小時的方法來補充或者根據實際生產板成效；全板電鍍的電流計算一样按2安/平方分米乘以板上可電鍍面積，對全板電來說，以即板長dm×板寬dm×2×2A/ DM2；銅缸溫度維持在室溫狀態，一样溫度不超過32度，多操纵在22度，因此在夏季因溫度太高，銅缸建議加裝冷卻溫控系統；③工藝維護：每日根據千安小時來及時補充銅光劑，按100-150ml/KAH補充添加；檢查過濾泵是否工作正常，有無漏氣現象；每隔2-3小時應用乾淨的濕抹布將陰極導電杆擦洗乾淨；每週要定期分析銅缸硫酸銅（1次/周），硫酸（1次/周），氯離子（2次/周）含量，並通過霍爾槽試驗來調整光劑含量，並及時補充相關原料；每週要清洗陽極導電杆，槽體兩端電接頭，及時補充鈦籃中的陽極銅球，用低電流0。

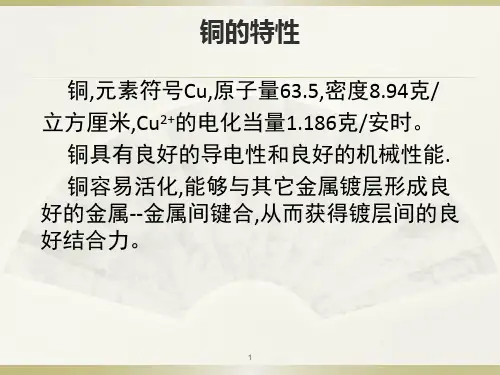

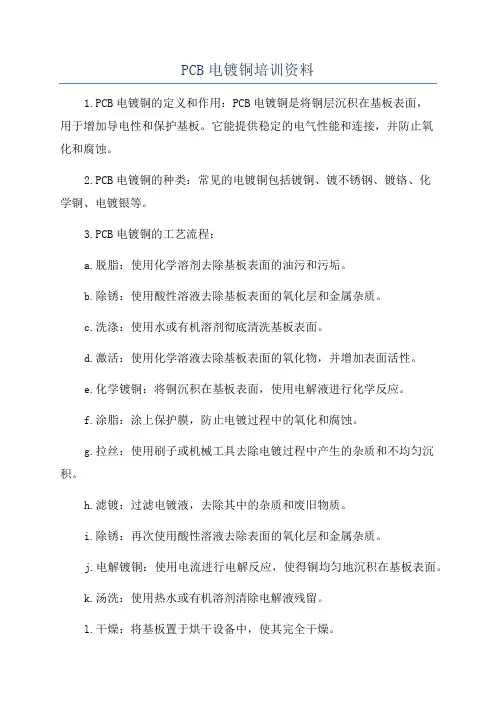

PCB电镀铜培训资料1.PCB电镀铜的定义和作用：PCB电镀铜是将铜层沉积在基板表面，用于增加导电性和保护基板。

它能提供稳定的电气性能和连接，并防止氧化和腐蚀。

2.PCB电镀铜的种类：常见的电镀铜包括镀铜、镀不锈钢、镀铬、化学铜、电镀银等。

3.PCB电镀铜的工艺流程：a.脱脂：使用化学溶剂去除基板表面的油污和污垢。

b.除锈：使用酸性溶液去除基板表面的氧化层和金属杂质。

c.洗涤：使用水或有机溶剂彻底清洗基板表面。

d.激活：使用化学溶液去除基板表面的氧化物，并增加表面活性。

e.化学镀铜：将铜沉积在基板表面，使用电解液进行化学反应。

f.涂脂：涂上保护膜，防止电镀过程中的氧化和腐蚀。

g.拉丝：使用刷子或机械工具去除电镀过程中产生的杂质和不均匀沉积。

h.滤镀：过滤电镀液，去除其中的杂质和废旧物质。

i.除锈：再次使用酸性溶液去除表面的氧化层和金属杂质。

j.电解镀铜：使用电流进行电解反应，使得铜均匀地沉积在基板表面。

k.汤洗：使用热水或有机溶剂清除电解液残留。

l.干燥：将基板置于烘干设备中，使其完全干燥。

4.PCB电镀铜的常见问题及解决方法：a.气泡：将温度调高，检查和清洁设备，减少板塞、沉积物和硬件的接触。

b.残渣：增加电镀液的流动速度，使用滤纸或滤网过滤电镀液。

c.颗粒：控制电镀液的溶液和搅拌速度，使用滤网过滤电镀液。

d.氧化：减少空气接触，确保设备密封良好，增加电镀液的活性。

e.不均匀沉积：检查设备，确保均匀的电流分布，进行拉丝处理，使用均匀的电镀液。

5.PCB电镀铜的优势和应用领域：a.优势：提供良好的导电性和连接，具有良好的耐腐蚀性，能防止氧化和腐蚀，使电路板更稳定可靠。

b.应用领域：PCB电镀铜广泛应用于通信设备、工业控制系统、电子产品、医疗器械等领域。

6.PCB电镀铜的环境保护和安全注意事项：a.环境保护：电镀液和废水应遵守环保标准，进行合理利用和处理。

b.安全注意事项：操作时要佩戴防护装备，保持设备干燥和密封良好，注意操作规范，避免产生有害物质。

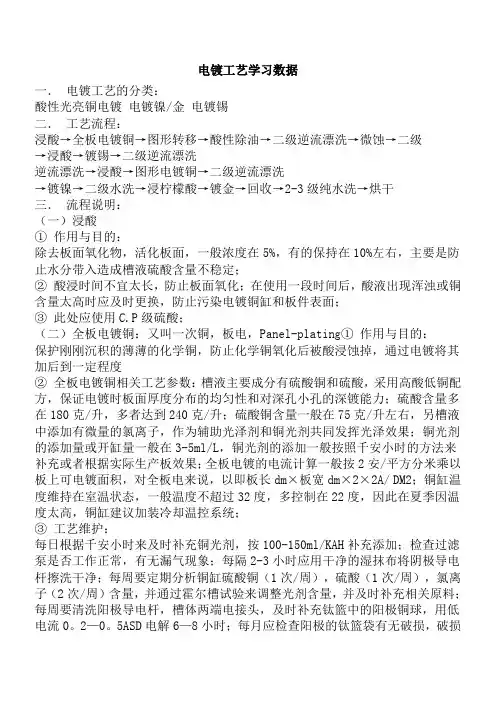

电镀工艺学习数据一．电镀工艺的分类：酸性光亮铜电镀电镀镍/金电镀锡二．工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三．流程说明：（一）浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸；（二）全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/ DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。

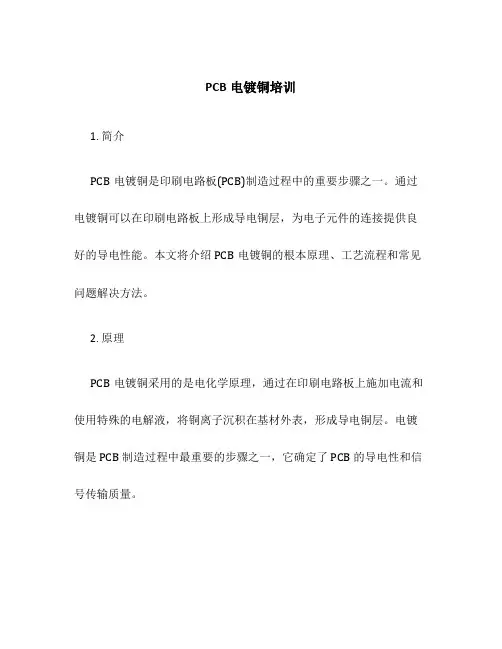

PCB电镀铜培训1. 简介PCB电镀铜是印刷电路板(PCB)制造过程中的重要步骤之一。

通过电镀铜可以在印刷电路板上形成导电铜层，为电子元件的连接提供良好的导电性能。

本文将介绍PCB电镀铜的根本原理、工艺流程和常见问题解决方法。

2. 原理PCB电镀铜采用的是电化学原理，通过在印刷电路板上施加电流和使用特殊的电解液，将铜离子沉积在基材外表，形成导电铜层。

电镀铜是 PCB 制造过程中最重要的步骤之一，它确定了 PCB 的导电性和信号传输质量。

3. 工艺流程PCB电镀铜的工艺流程主要包括以下几个步骤：3.1 外表处理在进行电镀铜之前，需要对印刷电路板的外表进行处理，以去除污垢和氧化层。

常见的外表处理方法包括碱洗、酸洗和酸性漂白。

3.2 电镀前准备在进行电镀铜之前，需要对印刷电路板进行一些准备工作。

首先要进行化学清洗，以保证印刷电路板外表的干净度；然后要进行化学镀铜，将印刷电路板上的氧化铜层转化为可电镀的铜层。

3.3 电镀铜在电镀铜的过程中，需要将印刷电路板放入电镀槽中，通过施加电流使铜离子在基材外表沉积。

电镀铜的时间和电流密度需要控制得当，以保证铜层的均匀性和良好的质量。

3.4 清洗和防氧化处理在电镀铜完成后，还需要对印刷电路板进行清洗，以去除残留的电解液和其他污垢。

然后可以进行防氧化处理，以保护电镀铜层不受氧化的影响。

4. 常见问题及解决方法在 PCB 电镀铜的过程中，常会遇到一些问题，下面列举了一些常见问题及解决方法：4.1 铜层不均匀铜层不均匀可能是由于电流密度不均匀或电镀时间缺乏造成的。

解决方法可以是调整电流密度分布，或增加电镀时间。

4.2 铜层粗糙铜层粗糙可能是由于电流密度过高、电镀液中杂质过多或温度过高造成的。

解决方法可以是降低电流密度，提升电镀液中的纯度，控制好电镀液的温度。

4.3 铜层过薄或过厚铜层过薄或过厚可能是由于电流密度不适宜或电镀时间过长造成的。

解决方法可以是调整电流密度和电镀时间，以得到适宜的铜层厚度。

嘉立创之PCB打样电镀铜工艺一．电镀工艺的分类：酸性光亮铜电镀电镀镍/金电镀锡二．工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三．流程说明：（一）浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸；（二）全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH 补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。

电镀黄铜工艺培训知识电镀黄铜是将黄铜材料表面镀上一层金属保护层的工艺，常用于装饰、防腐蚀和增强材料的硬度。

以下是关于电镀黄铜的一些培训知识。

1. 预处理：在进行电镀之前，需要对黄铜材料进行预处理。

首先，需要确保表面干净无油脂和灰尘。

使用碱性清洗剂和磨料将黄铜表面清洁。

然后，使用酸性清洗剂去除氧化层和其他污垢。

最后，使用水清洗并确保表面干燥。

2. 电镀液的准备：选择适合黄铜电镀的电镀液。

一般来说，黄铜电镀常采用含有铜离子和添加剂的电镀液。

根据需要可以调整电镀液的成分和浓度。

在准备电镀液时，需要严格按照相应的配方和工艺要求进行调配。

3. 电镀操作：将预处理好的黄铜材料浸入电镀液中，放置在阳极与阴极之间的锌盐溶液中。

通过自由移动的电子和阳离子的漂移，使黄铜材料上的金属离子镀覆在其表面。

通过调整电镀液的温度、电压和电流密度，来控制电镀过程的速度和厚度。

4. 控制电镀厚度：电镀厚度通常使用电镀时间来控制。

镀层的厚度取决于电镀时间以及电流密度。

电镀时间越长，镀层越厚。

然而，如果电流密度不恰当，可能会影响容易产生气泡等问题，因此需要根据具体要求调整。

5. 后处理：完成电镀后，需要对黄铜材料进行后处理。

这包括洗涤余泽物，去除可能存在的氧化物，并进行最后的抛光和打磨以获得所需的表面质量和外观。

6. 安全注意事项：在进行电镀黄铜时，需要注意确保工作环境安全。

例如，避免溅入眼睛、皮肤和呼吸道，必要时戴上眼镜、手套、面罩等个人防护装备。

此外，尽量在通风良好的区域进行操作，以避免有害气体积聚。

以上是关于电镀黄铜工艺培训的一些知识点。

了解这些基本知识，可以帮助工作人员正确进行电镀黄铜操作，并确保产品质量和工作安全。

黄铜电镀技术是一项常用于陶瓷、五金制品、珠宝、灯饰等行业的表面处理工艺。

它不仅可以赋予材料美观的外观，还可以增加其硬度和耐腐蚀性。

以下将进一步介绍黄铜电镀的一些相关内容。

7. 电镀液的类型：黄铜电镀液的类型有多种，包括酸性电镀液、针剂电镀液和碱性电镀液等。
