海克斯康三坐标操作说明书

题海克斯康关节臂操作说明书页 码 第 3 页 共 13 页5.2注意事项：5.2.1安装或短距离搬运测量设备时，只能通过测量设备背部提拎设备。

5.2.2移动测量设备到其它工作地点时（长距离移动），使用设备配备的运输包装箱托运。

在运输前，请察看包装箱的锁扣是否扣好。

5.2.3测量设备安装时，首先检查磁性底座底部是否有铁屑或污垢等杂物。

若有请将杂物清除，保持磁性底座干净，以保证磁性底座与台面能够牢靠吸实，以免由于底座存在杂物导致磁性底座磁力不足发生侧翻磕碰设备。

5.2.4进行测量时，不要使用很大的力量压迫测头。

压力过大可能导致工件表面产生变量。

导致测量数据不精确。

5.2.5使用测量设备时尽量保持一支手扶腕部（EF 轴），另一支手扶测量设备的肘部（CD轴）。

5.2.6使用测量设备之前请检查电源是否可靠接地（此项内容非常重要）6.操作过程： 6.1开/关机顺序长按机器电源按钮2S 后开机，打开PC-DMIS 软件；关机顺序和开机相反。

6.2操作方法： 6.2.1测头的校正测头校准分为点校准、球校准和平面校准三种模式，其中常用的是平面校准和球校准。

6.2.1.1单点校准：对于15MM 不锈钢可用此方法 ，利用标准长度尺上的小锥槽；共20 个点（分4 组，每组5 个点）。

6.2.1.2．平面校准：15 个点，分5 组，测杆向右、前、左、后、北各倾斜20 度，每进行检测项目元素的测量检测报告进行形状、位置公差评价题海克斯康关节臂操作说明书页码第 4 页共13页组测量3 个点。

6.2.1.3球校准：方法：1) 一般打36 个点，分四组一组9 个点，一组当中第一个点条顶部，第2，3，4，5，四个点，按东，西，南，北，打在球的50%处，6，7，8，9 按东，西，南，北，打在球的75%处。

打点时测头尽量通过球的法线方向。

打下组点时按钮面应与上一组不同。

2) 测完后长时间按住按钮中键即完成这次操作，3) 点击Next 则到下一个图框。

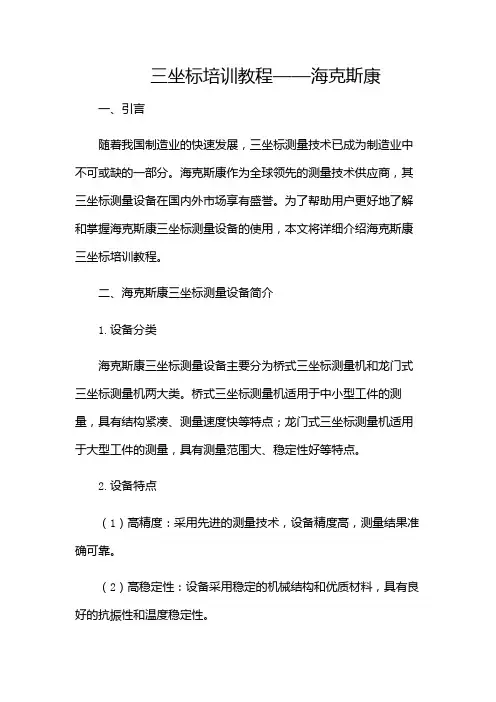

三坐标培训教程——海克斯康一、引言随着我国制造业的快速发展，三坐标测量技术已成为制造业中不可或缺的一部分。

海克斯康作为全球领先的测量技术供应商，其三坐标测量设备在国内外市场享有盛誉。

为了帮助用户更好地了解和掌握海克斯康三坐标测量设备的使用，本文将详细介绍海克斯康三坐标培训教程。

二、海克斯康三坐标测量设备简介1.设备分类海克斯康三坐标测量设备主要分为桥式三坐标测量机和龙门式三坐标测量机两大类。

桥式三坐标测量机适用于中小型工件的测量，具有结构紧凑、测量速度快等特点；龙门式三坐标测量机适用于大型工件的测量，具有测量范围大、稳定性好等特点。

2.设备特点（1）高精度：采用先进的测量技术，设备精度高，测量结果准确可靠。

（2）高稳定性：设备采用稳定的机械结构和优质材料，具有良好的抗振性和温度稳定性。

（3）高效率：设备具有快速测量和数据处理功能，提高测量效率。

（4）易操作：采用触摸屏操作界面，操作简便，易于上手。

（5）兼容性：设备支持多种测量软件，可满足不同用户的测量需求。

三、海克斯康三坐标培训教程内容1.基础知识培训（1）三坐标测量原理：介绍三坐标测量技术的原理、分类和应用领域。

（2）设备结构及功能：讲解海克斯康三坐标测量设备的结构、组成部分及其功能。

（3）测量软件操作：介绍海克斯康三坐标测量设备的测量软件，包括软件安装、界面操作、测量程序编写等。

2.实际操作培训（1）设备操作：教授如何正确操作海克斯康三坐标测量设备，包括开机、关机、测量参数设置等。

（2）工件装夹：讲解不同类型工件的装夹方法，确保测量过程中工件稳定、安全。

（3）测量程序编写：教授如何根据工件特点编写合适的测量程序，提高测量效率。

（4）数据处理：介绍如何对测量数据进行处理和分析，得出准确的测量结果。

3.故障排查与维护（1）设备故障排查：教授如何识别和解决海克斯康三坐标测量设备常见故障。

（2）设备维护：讲解设备的日常维护和保养方法，延长设备使用寿命。

01产品概述Chapter海克斯康三坐标简介操作简便人性化的操作界面和智能化的测量软件，降低操作难度，提高使用便捷性。

经过严格的质量控制和环境适应性测试，确保设备在长时间使用中保持稳定的性能。

高效率快速的测量速度和自动化的测量流程，提高生产效率。

主要功能实现三维形状的高精度测量和检测，包括尺寸、形状、位置高精度测量主要功能及特点零部件检测适用范围模具制造生产线在线检测产品研发适用范围和使用场景02操作前准备Chapter01检查设备外观是否完好，无损坏或变形。

020304确认设备电源连接正常，接地良好。

检查测量头、测针等附件是否齐全，无缺失或损坏。

确认设备气源、气路连接正常，气压稳定。

设备检查与确认010204工具准备与调试准备所需的测量工具，如测头、测针、标准球等。

根据测量需求，选择合适的测头、测针，并进行安装和调试。

对测量工具进行校准，确保其准确性和稳定性。

调试设备参数，如测量速度、加速度等，以适应不同的测量任务。

0302030401安全注意事项操作前必须熟悉设备的安全操作规程和注意事项。

穿戴好个人防护用品，如安全帽、工作服、防护眼镜等。

注意设备周围的环境安全，确保无易燃、易爆等危险物品。

在设备运行过程中，禁止触碰测量头、测针等运动部件，以免发生危险。

03基本操作流程Chapter开机启动与初始化设置进入操作系统界面，进行初始化设置，包括选择检查测量机状态，确保各部件正常运转，无异常坐标系建立与校准010203根据工件特点和测量需求，选择合适的定位方式，如使用定位块、定位销等辅助工具进行定位。

调整工件位置和方向，使其与坐标系匹配，便于后续测量操作。

将待测工件放置在测量机工作台上，并选择合适的装夹方式固定工件。

工件装夹与定位010203根据测量需求和工件特点，编制相应的测量程序，包括测点选择、测量路径规划、参数设置等。

在测量程序中设置合适的测量速度和加速度，以确保测量精度和效率。

执行测量程序，对工件进行自动或手动测量，记录测量结果并进行数据分析。

三坐标测量实验指导书一、实验目的了解三坐标测量机的使用方法和测量原理二、仪器设备美国海克斯康三坐标测量机及配套设备型号：GLOBAL CLASSIC SR 9158测量行程：900X1500X800mm分辨率：≤0.1μm，测量示值误差：E=0.0022+3.3L/1000mm三、实验原理三坐标测量机是一种高效、新颖的精密测量仪器。

它广泛应用于机械制造、仪器制造、电子工业、航空工业等各领域。

三坐标测量机的测量过程是由测头通过三个坐标轴导轨在三个空间方向自由移动实现的，在测量范围内可到达任意一个测点。

三个轴的测量系统可以测出测点在X，Y，Z三个方向上的精确坐标位置。

根据被测几何型面上若干个测点的坐标值即可计算出待测的几何尺寸和形位误差。

应用三坐标测量机可对直线坐标、平面坐标以及空间三维尺寸进行测量，可以测量球体直径、球心坐标、曲线曲面轮廓、各种角度关系以及凸轮、叶片等复杂零件的几何尺寸和形状位置误差。

三坐标测量机测量精度高，速度快，软件功能强大，是测量行业不可或缺的高级仪器。

四、实验步骤1．开机首先打开空气压缩机储气罐排水阀排水，然后依次开启空压机、冷干机和测量机气源，检查气压是否在0.4～0.5Mpa范围之内，如果不在此范围内则可通过气源调节阀调节。

再依次接通交流稳压电源、UPS电源、控制系统电源和计算机电源，启动 QUINDOS测量程序后，机器回零。

2．测头标定在工作台上安装固定的基准球，标定测头。

3.“3－2－1”建立空间直角坐标系被测件的三个坐标不需要与测量机的X，Y，Z三个方向的坐标重合。

被测件在测量前可以任意放置在工作台上，不需调整找正，即可测量。

通过测量及数据处理可以找到参考基准，根据新基准转换坐标，并计算出测量结果。

这一切计算都通过计算机进行，速度很快，与测量前人工调整被测件位置的操作相比，既方便又省时间。

3——测量第一平面上的三点，软件自动将此平面的法矢作为零件坐标系的第一轴的方向；2——测量第二平面上的两点直线，再将其投影到第一平面作为第二轴的方向；1——再测量或通过构造产生一点作为零件坐标系的原点。

一、操机资格未经培训并取得合格证的人员禁止使用该测量机。

二、开机前1、每天开机前首先检查供气压力达到要求后才能开控制柜：三联体处压力：0.4Mpa-0.45Mpa（1bar≈0.1Mpa≈14.5psi）气源的供气压力：≥0.6 Mpa2、当三联体存水杯中油水混合物高度超过5mm时需要手动放水。

机器的供气压力正常，而三联体处压力不能调到正常值时，则需更换滤芯。

3、测量机房的温度应保持在20±2℃，相对湿度25﹪-75﹪。

4、稳压电源的输出电压为220±10V。

5、气源的出口温度为20±4℃。

6、每天开机前用高织纱纯棉布沾无水酒精清洁三轴导轨面，待导轨面干燥后才能运行机器。

严禁用酒精清洁喷漆表面及RENISHAW光栅尺，请用高织纱纯棉布（或沾少量异丙酮）清洁RENISHAW光栅尺。

二、开机1、开机顺序为：先开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。

2、每次开机后先回机器零点。

在回机器零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。

3、在拆装测头、测杆时要使用随机提供的专用工具，所使用的测头需要先标定。

4、如果使用LSP-X3/LSP-X5/TP200测头，在手操杆方式下移动轴时，要按下快速键。

在接近采点位置时，要按下慢速键。

5、旋转测头、校验测头、更换测头、运行程序等操作时，要保证测头运行路线上无障碍。

6、程序第一次运行时要将速度降低至10-30%，并注意运行轨迹是否符合要求。

7、开机后，应首先检查Z轴是否有缓慢上下滑动的现象，如有此现象，请与海克斯康联系。

三、被测件的处理及装卸1、被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。

2、被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。

根据零件的大小、材料、结构及精度等特点，恒温时间一般在8-24小时。

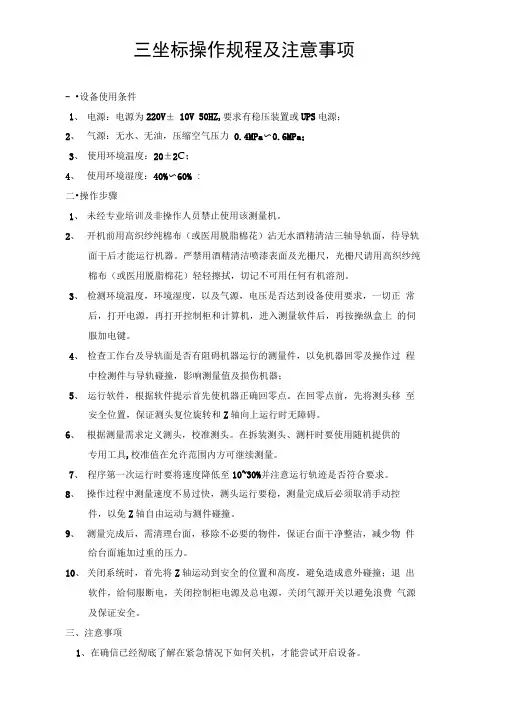

三坐标操作规程及注意事项- •设备使用条件1、电源：电源为220V± 10V 50HZ,要求有稳压装置或UPS电源；2、气源：无水、无油，压缩空气压力0.4MPa〜0.6MPa；3、使用环境温度：20±2C；4、使用环境湿度：40%〜60% :二•操作步骤1、未经专业培训及非操作人员禁止使用该测量机。

2、开机前用高织纱纯棉布（或医用脱脂棉花）沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。

严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布（或医用脱脂棉花）轻轻擦拭，切记不可用任何有机溶剂。

3、检测环境温度，环境湿度，以及气源，电压是否达到设备使用要求，一切正常后，打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。

4、检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞，影响测量值及损伤机器；5、运行软件，根据软件提示首先使机器正确回零点。

在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。

6、根据测量需求定义测头，校准测头。

在拆装测头、测杆时要使用随机提供的专用工具,校准值在允许范围内方可继续测量。

7、程序第一次运行时要将速度降低至10~30%并注意运行轨迹是否符合要求。

8、操作过程中测量速度不易过快，测头运行要稳，测量完成后必须取消手动控件，以免Z轴自由运动与测件碰撞。

9、测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁，减少物件给台面施加过重的压力。

10、关闭系统时，首先将Z轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费气源及保证安全。

三、注意事项1、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。

2、工作台面不要堆放杂物，保证测量工件表面清洁。

3、离开操作台后，必须将移动速度按钮移动至最低速度。

4、为保持仪器的精确度，除工作移动的部件外，其余部分的拆卸修理应专业人员进行。

三坐标操作规程及注意事项海克斯康集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-三坐标操作规程及注意事项一．设备使用条件1、电源：电源为220V±10V50HZ，要求有稳压装置或UPS电源；2、气源：无水、无油，压缩空气压力0.4MPa～0.6MPa；3、使用环境温度：20±2℃；4、使用环境湿度：40%～60%。

：二．操作步骤1、未经专业培训及非操作人员禁止使用该测量机。

2、开机前用高织纱纯棉布（或医用脱脂棉花）沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。

严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布（或医用脱脂棉花）轻轻擦拭，切记不可用任何有机溶剂。

3、检测环境温度，环境湿度，以及气源，电压是否达到设备使用要求，一切正常后，打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。

4、检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞，影响测量值及损伤机器；5、运行软件，根据软件提示首先使机器正确回零点。

在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。

6、根据测量需求定义测头，校准测头。

在拆装测头、测杆时要使用随机提供的专用工具,校准值在允许范围内方可继续测量。

7、程序第一次运行时要将速度降低至10~30%，并注意运行轨迹是否符合要求。

8、操作过程中测量速度不易过快，测头运行要稳，测量完成后必须取消手动控件，以免Z轴自由运动与测件碰撞。

9、测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁，减少物件给台面施加过重的压力。

10、关闭系统时，首先将Z轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费气源及保证安全。

三、注意事项1、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。

三坐标操作规程及注意事项一．设备使用条件1、电源：电源为220V±10V 50HZ，要求有稳压装置或UPS 电源；2、气源：无水、无油，压缩空气压力～；3、使用环境温度：20±2℃；4、使用环境湿度：40%～60%。

：二．操作步骤1、未经专业培训及非操作人员禁止使用该测量机。

2、开机前用高织纱纯棉布（或医用脱脂棉花）沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。

严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布（或医用脱脂棉花）轻轻擦拭，切记不可用任何有机溶剂。

3、检测环境温度，环境湿度，以及气源，电压是否达到设备使用要求，一切正常后，打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。

4、检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞，影响测量值及损伤机器；5、运行软件，根据软件提示首先使机器正确回零点。

在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。

6、根据测量需求定义测头，校准测头。

在拆装测头、测杆时要使用随机提供的专用工具,校准值在允许范围内方可继续测量。

7、程序第一次运行时要将速度降低至10~30%，并注意运行轨迹是否符合要求。

8、操作过程中测量速度不易过快，测头运行要稳，测量完成后必须取消手动控件，以免Z 轴自由运动与测件碰撞。

9、测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁，减少物件给台面施加过重的压力。

10、关闭系统时，首先将Z 轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费气源及保证安全。

三、注意事项1、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。

2、工作台面不要堆放杂物，保证测量工件表面清洁。

3、离开操作台后，必须将移动速度按钮移动至最低速度。

4、为保持仪器的精确度，除工作移动的部件外，其余部分的拆卸修理应专业人员进行。
