Trademarks•BlackBox ® is either a registered trademark or a trademark of BlackBox Corporation in the United States and/or other countries.Contents1 General Information .......................................4 2 Specifications ....................................................4 3 Installation Standards .....................................4 4 Wiring.................................................................5 5 DX4010i Jumper Pin Settings (6)5.1 Enable LED Jumper Pins (P2) (6)5.2 DB9 Ground Enable Pins (P1)..........................6 1 Address DIP Switches........................................7 2 Remote Programming Direct Connection.7 3 DB9 DTE RS-232 Connector (P6)................10 4 RJ-16 Data Bus Connector (P3).. (11)FiguresFigure 1: DX4010i PCB Layout.................................4 Figure 2: Control Panel Connections........................5 Figure中 安装指南文 RS-232串口接口模块商标说明BlackBox®是一个已经被注册的商标，是BlackBox公司在美国或其它国家注册的商标。

1.0 概述DX4010i是一个用来作为与之相兼容的报警控制主机数据终端设备（ＤＴＥ）的RS232串口接口模块。

通过总线连接到报警控制主机上。

通过DX4010i可以连接串口打印机或其它一些RS232设备，或建立一个本地直连编程软件编程。

2.0 规格表1：DX4010i规格表工作电压 12VDC工作电流正常50毫安，LED灯显示时55毫安通讯设置 通过报警控制主机编程，参考相应的主机编程手册 工作温度 0℃～+50℃（+32℉～+122℉） 相应湿度 5～85%＠+30℃(+86℉)非冷凝兼容主机博世安保备用总线报警控制主机：DS7240，DS7220和DS7400XI； 或SDI总线主机：D9412G，D7412G，D7212G，D9412，D7412，D9112，D7412和D7212如右图（图1）为DX4010i结构分布图：① DB9接地跳线(P1)② RJ-16数据总线接口(P3) ③ 数据总线接口(TS1) ④ 地址码设置开关(S1) ⑤ 诊断LED灯⑥ 诊断LED灯跳线(P2)⑦ DB9　ＤＴＥ　ＲＳ２３２串口接口(P6)3.0 安装¾ 请按照本安装指南进行安装，否则有可能导致损坏设备； ¾ 安装前请确定报警控制主机安装正确且工作正常；¾ DX4010i 内包含有些静电敏感元器件，安装时请不要用手接触其元器件； ¾ 连接DX4010i 之前，请确定关闭主机电源及相关之电源； ¾ 安装完成后必须进行系统功能测试。

安装步骤：1、 断开主机电源及后备电源；2、 用锣丝刀打开DX4010i 外壳；3、 连接总线及设置相应跳线（请参考4.0）；4、 盖好外壳并上紧相应的锣丝；5、 连接串口设备；6、 开启主机电源。

4.0 接线数据总线; 在连接之前请确定断开主机电源（交流电及后备电池） ;请按照本安装指南进行安装，否则可能导致损坏设备线材要求：z 0.8mm（＃22 AWG）：305m(1000英尺)5 SDI 总线限制在305米（1000英尺）● DX4010i 与控制主机的数据总线及辅助电源连线，如下图（图2）所示：① DX4010i 数据总线 ② 控制主机数据总线③ 备用辅助公共端/SDI 公共端（黑色） ④ 备用数据总线/SDI B（绿色） ⑤ 备用数据总线/SDI A（黄色） ⑥ 备用辅助电源正极/SDI 电源（红色）● 如果使用外部12VDC 供电，则接线如下图（图3）所示：① DX4010i 数据总线 ② 控制主机数据总线③ 备用辅助公共端/SDI 公共端（黑色） ④ 备用数据总线/SDI B（绿色） ⑤ 备用数据总线/SDI A（黄色） ⑥ 备用辅助电源正极/SDI 电源（红色 ⑦ 外部12VDC 电源● 图4所示：用9针数据终端（ＤＴＥ）串口线连接串口设备和DX4010i：① 串口（RS232）设备 （如：串口打印机等）59针ＤＴＥ串口连接请参考7.0。

z 图5所示：DX4010i 与并口打印相连：① 串口并口转换器（线）[BlackBox P/N:PI045A]② 并口打印机DX4010i 连接并口打印时，需用串口并口转换器（线）如：BlackBox PI045A 串口并口转换器（线）。

请参考BlackBox®：5.0 DX4010i 跳线设置5.1 LED 灯跳线（P2）诊断LED 灯能够用来查看故障。

启用LED 灯，请将P2跳线插上。

如右图（图6）所示：① 诊断LED 灯跳线（P2） ② BD9针串口接地跳线（P1） ③ 使用 ④ 不使用5 当启用LED 灯时，DX4010i 将会消耗更多电流，在正常情况下请取消此项功能。

表2：诊断LED 灯功能LED 灯（亮/闪）功能说明BUS RX 数据总线从控制主机接收到数据BUS TX 数据总线发送数据给控制主机 SER RX RS232从串口设备接收数据 SER TXRS232发送数据到串口设备5.2 DB9针串口接地跳线（P1）有些设备连接到DB9针串口端时， 会造成控制主机出现接地故障，可以移掉串口接地跳线（P1）来清除此故障。

5 有些设备即使在移掉P1跳线后，仍然可能会出现接地故障。

请参考右图（图6）串口接地跳线设置。

5.3地址码设置开关地址码设置开关是用来给DX4010i 分配一个地址码. 表3为备用总线设备地址码设置表； 表4为SDI 总线设备地址码设置表； 图7为地址码开关设置方法。

① 地址码设置开关 ② ON（打开）的位置 ③ OFF（关闭）的位置④ 地址码设置举例（备用总线地址设为‘0’）在表3，表4中，‘ON’表示开关是拔到‘ON’的位置；表3：备用总线设备地址码设置表开 关 S1 S2 S3 S4 S5 S6 S7 S8设备地址 1 2 4 8 1632（MODE）64(备用/SDI)128(校验和+1)0* ON ON ON ON ON OFF ON OFF1 OFF ON ON ON ON OFF ON OFF2 ON OFF ON ON ON OFF ON OFF3 OFF OFF ON ON ON OFF ON OFF4 ON ON OFF ON ON OFF ON OFF5 OFF ON OFF ON ON OFF ON OFF6 ON OFF OFF ON ON OFF ON OFF7 OFF OFF OFF ON ON OFF ON OFF8 ON ON ON OFF ON OFF ON OFF9 OFF ON ON OFF ON OFF ON OFF10 ON OFF ON OFF ON OFF ON OFF11 OFF OFF ON OFF ON OFF ON OFF12 ON ON OFF OFF ON OFF ON OFF13** OFF ON OFF OFF ON OFF ON OFF 14** ON OFF OFF OFF ON OFF ON OFF15 OFF OFF OFF OFF ON OFF ON OFF250 ON ON ON ON ON ON ON ON 251 OFF ON ON ON ON ON ON ON 252 ON OFF ON ON ON ON ON ON 253 OFF OFF ON ON ON ON ON ON *安装员模式：用于直接连接远程编程软件或诊断工具。

**模拟DS7412，注意备用总线设备地址码不能重复。

表4：SDI总线设备地址码设置表开 关 S1 S2 S3 S4 S5 S6 S7 S8设备地址 1 2 4 8 1632（MODE）64(备用/SDI)128(校验和+1)80* ON ON ON ON OFF OFF OFF OFF81 OFF ON ON ON OFF OFF OFF OFF82 ON OFF ON ON OFF OFF OFF OFF83 OFF OFF ON ON OFF OFF OFF OFF84 ON ON OFF ON OFF OFF OFF OFF85 OFF ON OFF ON OFF OFF OFF OFF86 ON OFF OFF ON OFF OFF OFF OFF87 OFF OFF OFF ON OFF OFF OFF OFF88** ON ON ON OFF OFF OFF OFF OFF89 OFF ON ON OFF OFF OFF OFF OFF8A ON OFF ON OFF OFF OFF OFF OFF 8B OFF OFF ON OFF OFF OFF OFF OFF 8C ON ON OFF OFF OFF OFF OFF OFF 8D OFF ON OFF OFF OFF OFF OFF OFF 8E ON OFF OFF OFF OFF OFF OFF OFF 8F OFF OFF OFF OFF OFF OFF OFF OFF 开关5，6，8不用于SDI总线。

*用于PC9000软件。

**用于RPS编程软件。

6.0 远程编程软件直接连接远程编程软件能通过当地DX4010i 直接连接相关的控制主机进行编程。

对于备用总线式主机，设置地址码为‘0’，参考表3； 对于SDI 总线式主机，设置地址码为‘88’参考表4。

7.0 DB9针DTE RS-232串口接口（P6）DX4010i 串口接口主要是用于连接DTE 设备的。

合集下载

博世报警DS7400主机安装调试

博世报警DS7400主机安装调试

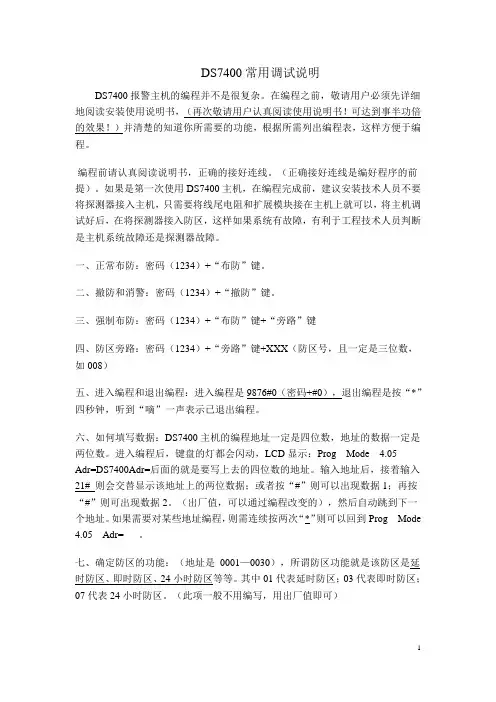

DS7400常用调试说明DS7400报警主机的编程并不是很复杂。
