单管共射极放大电路实验报告————————————————————————————————作者：————————————————————————————————日期：实验一、单管共射极放大电路实验1. 实验目的 （1） 掌握单管放大电路的静态工作点和电压放大倍数的测量方法。
（2） 了解电路中元件的参数改变对静态工作点及电压放大倍数的影响。
（3） 掌握放大电路的输入和输出电阻的测量方法。
2. 实验仪器① 示波器② 低频模拟电路实验箱③ 低频信号发生器 ④ 数字式万用表 3. 实验原理（图） 实验原理图如图1所示——共射极放大电路。
4. 实验步骤 (1) 按图1连接共射极放大电路。
(2) 测量静态工作点。
② 仔细检查已连接好的电路,确认无误后接通直流电源。
③ 调节RP1使RP1＋RB11＝30k④ 按表1测量各静态电压值，并将结果记入表1中。
表1 静态工作点实验数据测量值理论计算值 U B /V U C /V U E /V U CE /V I C /mA I B /mA βU B /V U C /V U E /V U CE /V I C /mA 2.634.941.992.953.540.041 86.34342.2441.7564(1) 测量电压放大倍数① 将低频信号发生器和万用表接入放大器的输入端Ui ，放大电路输出端接入示波器，如图2所示，信号发生器和示波器接入直流电源，调整信号发生器的频率为1KHZ ，输入信号幅度为20mv 左右的正弦波，从示波器上观察放大电路的输出电压UO 的波形，分别测Ui 和UO 的值，求出放大电路电压放大倍数AU 。
低频信号发生器放大电路示波器示波器RL UiUoRP1100K RB114.7K C14.7μF Rs 4.7K RB1210KRC12KRE 510ΩRE151ΩBG1C247C347μF μF DUi I UsUo ＋12V图1 共射极放大电路图2 实验电路与所用仪器连接图② 保持输入信号大小不变，改变RL ，观察负载电阻的改变对电压放大倍数的影响，并将测量结果记入表2中。

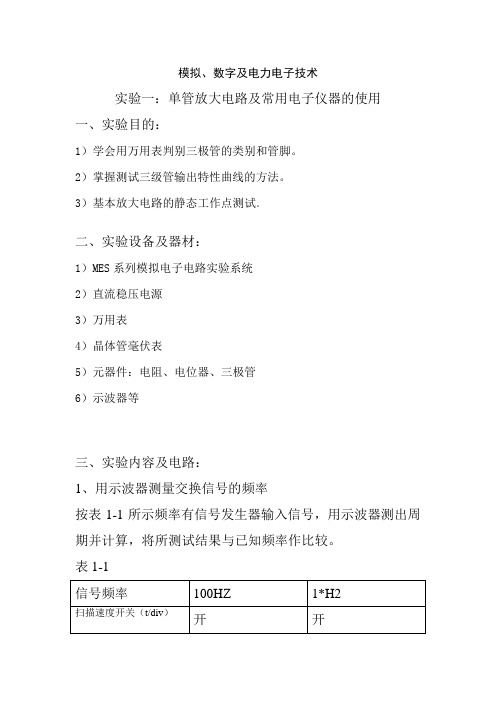

模拟、数字及电力电子技术实验一：单管放大电路及常用电子仪器的使用一、实验目的：1）学会用万用表判别三极管的类别和管脚。
2）掌握测试三级管输出特性曲线的方法。
3）基本放大电路的静态工作点测试。
二、实验设备及器材：1）MES系列模拟电子电路实验系统2）直流稳压电源3）万用表4）晶体管毫伏表5）元器件：电阻、电位器、三极管6）示波器等三、实验内容及电路：1、用示波器测量交换信号的频率按表1-1所示频率有信号发生器输入信号，用示波器测出周期并计算，将所测试结果与已知频率作比较。
表1-1信号频率100HZ 1*H2扫描速度开关（t/div）开开一个周期所占水平格数6格 4格半 信号频率f=1/T1/31/4.52、单管放大电路的调整与测试 1）静态工作点的测试接通电源+12V ，调节Rw 使U EQ =2V 不变条件下，输入频率1KH2的5mV正弦波信号，用毫伏表测出U O 的值,将测量结果记入表2-2中。
表2-2R L 实测 实测计算 估算 Ui(mv)Uo(v) A(v)实测 Av(估算) ∞ 3.3 4 5.4 6 接入负载3.856.263）输入电阻、输入电阻测试 表3-1输入电阻测试 实测 实测计算估算 Us(mv) Ui(mv) Ri=RSUi US Ui-Ri ≈r be //R b 2.9mv3.2mv3.6mv3mv表3-2输出电阻测试 实测 实测计算 估算 U ∞（v) Uo(v) Ro=(1-∞Uo U )R LRo ≈Rc 5mv 5.6mv6.2mv6mv四、思考题1、使用示波器时若达到如下要求应调哪些旋钮？3）波形清晰；2）亮度适中；3）波形稳定；4）移动波形位置；5）改变波形周期；6）改变波形幅度1、聚焦按钮2、灰度按钮3、调节示波器扫描频率旋钮4、X，Y轴移位旋钮5、调节X—t/cm旋钮6、调节t/div按钮2、点解电容器两端的静态方向与其极性应该有何关系？因为制造电容时，分阳极箔、阴极箔，阳极箔为正耐压比阴极箔要高，阴极箔为负耐压系数要低当有反向电压时，就容易击穿造成短路。

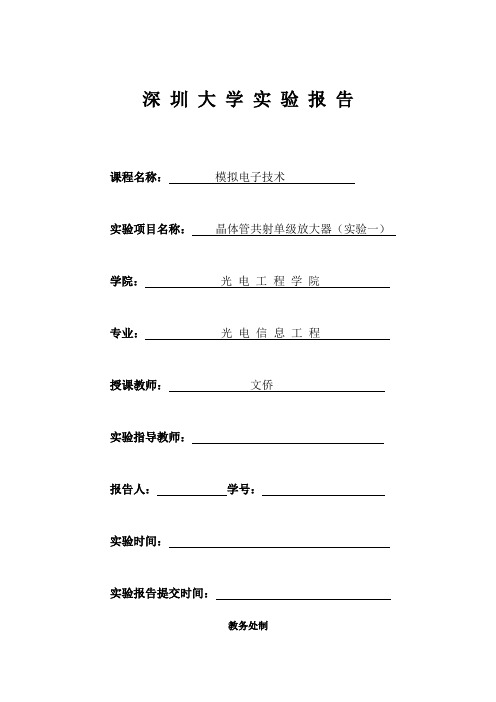

深圳大学实验报告课程名称：模拟电子技术实验项目名称：晶体管共射单级放大器（实验一）学院：光电工程学院专业：光电信息工程授课教师：**实验指导教师：报告人：学号：实验时间：实验报告提交时间：教务处制实验一 晶体管共射单级放大器一、实验目的1、掌握放大器静态工作点调试方法及其对放大器性能的影响。
2、学习测量放大器静态工作点、放大倍数Av 、输入电阻r i 、输出电阻r 。
的方法，了解共射极电路特性。
3、观察静态工作点和交、直流负载线对放大器和波形的影响。
4、学习放大器的动态性能。
5、熟悉常用电子仪器的使用方法及电子元器件的识别和模拟电路实验设备的性能。
二、实验仪器与器件1、示波器；2、毫伏表；3、函数信号发生器 ；4、万用表；5、直流稳压电源；6、频率计；7、9013（β=50-100）、电阻器、电容器若干。
（或模盒MK-1） 三、实验原理图2-1为电阻分压式单管共射放大器实验电路图。
图2-1 共射极单管放大器实验电路它的偏置电路采用RB （RB11＋Rp1） 和RB12 组成的分压电路，并在发射极中接有电阻Re （RE+RE1），以稳定放大器静态工作点。
当在放大器的输入端加入输入信号Ui 后，在放大器的输出端便可得到一个与Ui 相位相反，幅值被放大了的输出信号Uo ，从而实现了电压放大。
Uo在图2-1电路中，当流过偏置电阻RB和RB12的电流远大于三极管BG1的基极电流Ib时（一般5~10倍），它的静态工作点可用下式估算Ub≈（RB12/(RB+RB12)）×VccIe=（U b-U be）/R e≈IcU CE=Vcc-Ic(Rc+Re)电压放大倍数A V =－β×（R c//R L）/ [r be+(1+β)Re]输入电阻Ri=RB//RB12//[r be+(1+β)Re]输出电阻R O≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。
单管交流放大电路实验实验一单级交流放大电路实验报告实验一单级交流放大电路一、实验目的1.熟悉电子元器件和模拟电路实验箱，2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
3.学习测量放大电路Q点，AV，ri，ro的方法，了解共射极电路特性。
4.学习放大电路的动态性能。
二、实验仪器1.示波器12.信号发生器3.数字万用表三、实验原理1.三极管及单管放大电路工作原理。
以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理: 三极管的放大作用是:集电极电流受基极电流的控制，并且基极电流很小的变化，会引起集电极电流很大的变化，。
如果将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
2.放大电路静态和动态测量方法。
2放大电路良好工作的基础是设置正确的静态工作点。
因此静态测试应该是指放大电路静态偏置的设置是否正确，以保证放大电路达到最优性能。
放大电路的动态特性指对交流小信号的放大能力。
因此动态特性的测试应该指放大电路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。
四、实验内容及步骤1.装接电路与简单测量图1.1 工作点稳定的放大电路(1)用万用表判断实验箱上三极管V的极性和好坏，电解电容C的极性和好坏。
测三极管B、C和B、E极间正反向导通电压，可以判断好坏;测电解电容的好坏必须使用指针万用表，通过测正反向3电阻。
三极管导通电压UBE=0.7V、UBC=0.7V，反向导通电压无穷大。
(2)按图1.1所示，连接电路(注意:接线前先测量+12V电源，关断电源后再连线)，将RP的阻值调到最大位置。
2.静态测量与调整接线完毕仔细检查，确定无误后接通电源。
改变RP，记录IC分别为0.5mA、1mA、1.5mA时三极管V的β值。
模拟、数字及电力电子技术实验一：单管放大电路及常用电子仪器的使用一、实验目的：1）学会用万用表判别三极管的类别和管脚。
2）掌握测试三级管输出特性曲线的方法。
3）基本放大电路的静态工作点测试。
2、实验设备及器材：1）MES系列模拟电子电路实验系统2）直流稳压电源3）万用表4）晶体管毫伏表5）元器件：电阻、电位器、三极管6）示波器等3、实验内容及电路：1、用示波器测量交换信号的频率按表1-1所示频率有信号发生器输入信号，用示波器测出周期并计算，将所测试结果与已知频率作比较。
表1-1信号频率100HZ 1*H2扫描速度开关（t/div）开开一个周期所占水平格数6格4格半信号频率f=1/T 1/3 1/4.52、单管放大电路的调整与测试1）静态工作点的测试接通电源+12V，调节Rw使UEQ=2V不变条件下，输入频率1KH2的5mV正弦波信号，用毫伏表测出UO的值,将测量结果记入表2-2中。
表2-2RL实测实测计算估算Ui(mv) Uo(v) A(v)实测Av(估算)∞ 3.3 4 5.4 6接入负载 3.8 5 6.2 63）输入电阻、输入电阻测试表3-1输入电阻测试实测实测计算估算Us(mv) Ui(mv) Ri=Ri≈rbe//Rb2.9mv3.2mv 3.6mv 3mv表3-2输出电阻测试实测实测计算估算Ro=(U∞（v) Uo(v)Ro≈Rc)RL5mv 5.6mv 6.2mv 6mv4、思考题1、使用示波器时若达到如下要求应调哪些旋钮？3）波形清晰；2）亮度适中；3）波形稳定；4）移动波形位置；5）改变波形周期；6）改变波形幅度1、聚焦按钮2、灰度按钮3、调节示波器扫描频率旋钮4、X，Y轴移位旋钮5、调节X—t/cm旋钮6、调节t/div按钮2、点解电容器两端的静态方向与其极性应该有何关系？因为制造电容时，分阳极箔、阴极箔，阳极箔为正耐压比阴极箔要高，阴极箔为负耐压系数要低当有反向电压时，就容易击穿造成短路。
实验一 单级放大电路静态参数的测试（验证性实验）一、实验目的1. 熟悉模拟电子技术实验箱的结构，学习电子线路的搭接方法。
2. 学习测量和调整放大电路的静态工作点，观察静态工作点设置对输出波形的影响。
二、实验仪器1. 低频信号发生器 SG1026 1台2. 双踪示波器 SS7802或COS5020BF 1台3. 万用表 VC9802A 1块 三、实验说明图1为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号ui 后，在放大器的输出端便可得到一个与ui 相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。
图1 共射极单管放大器实验电路在图1电路中，旁路电容CE 是使RE 对交流短路，而不致于影响放大倍数，耦合电容C1和 C2 起隔直和传递交流的作用。
当流过偏置电阻RB1和RB2 的电流远大于晶体管T 的基极电流IB 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ）CEBEB E I R U U I ≈-≈电压放大倍数 beLC V r R R βA // -= 输入电阻 R i ＝R B1 / R B2 / r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。
在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。
一个优质放大器，必定是理论设计与实验调整相结合的产物。
因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
