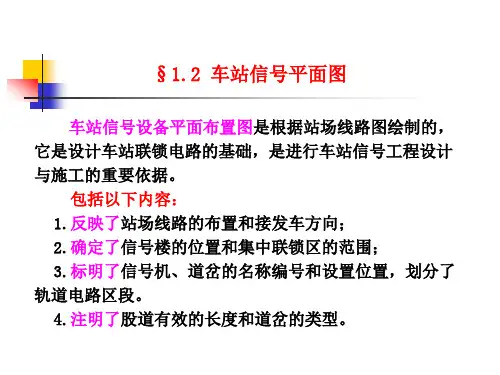

§1.2 车站信号平面图
车站信号设备平面布置图是根据站场线路图绘制的， 它是设计车站联锁电路的基础，是进行车站信号工程设计 与施工的重要依据。 包括以下内容： 1.反映了站场线路的布置和接发车方向； 2.确定了信号楼的位置和集中联锁区的范围； 3.标明了信号机、道岔的名称编号和设置位置，划分了 轨道电路区段。 4.注明了股道有效的长度和道岔的类型。
(1)首先布置由牵出线、专用线、编组线、机待线、到 发线等向咽喉区调车时作为起始信号的调车信号机，如 D2、D20、D17，等。 当到发线一端既设有调车信号机又设有出站信号机 时，可合并在一起，称为出站兼调车信号机，如 SII、 S4、Xl、X5等。 (2)为满足转线调车作业，在折返道岔岔头布置起折返 作用的调置位置： 岔前：基本轨轨缝处。辙岔：警冲标外方3.5m处。 设在岔后的钢轨绝缘距警冲标小于3.5m时称为“超 限绝缘”，在图纸上用圆圈标明，以便设计电路时采取 安全措施。 3.在同一区段内，道岔数目最多不得超过三组，复式交 分道岔不得超过两组。 4.为提高咽喉区的通过能力，轨道电路区段适当划短些。
4.差置调车信号机 差置调车信号机是设在咽喉区中间不在同一坐标的 两架背向调车信号机，这两架信号机之间有一个无岔区 段，而任何一架信号机内方则是道岔区段，如D5和D15。 5.股道头部调车信号机 出站兼调车信号机是设在股道头部，并且与出站信 号机设在同一坐标的调车信号机，如SII、S4、S5等。
(三)信号机编号
三、轨道电路区段的命名方法 在车站信号设备平面布置图中，必须标出无岔区段轨 道电路的名称，而道岔区段轨道电路 名称不必标出。 区段的命名方法如下: 1.道岔区段是以道岔号码加上"DG"来命名。 例如：lDG、3DG、9-15DG、6-12DG等。 2.无岔区段的命名方法 ①差置信号机之间无岔区段 以两端道岔号码加上"WG"命名，例如1/l9WG、2/2OWG 等。

3.差置调车信号机P.5 是设置在 咽喉区中间 ， 不在同一坐标 处的 两架 背向信号机，之间有一个无岔区段， 而任一信号机内方均是道岔区段。 4.单置调车信号机P.5 是设在 咽喉区中间 的信号机，其相邻内外 方均为道岔区段，同一坐标处只有 一架 信号机。
5.出站兼调车信号机P.5 是设置在股道头部的出站信号机兼做调车 信号机。 进站内方带调车信号机P.5 是设置在进站信号机内方的调车信号机， 其与进站信号机之间有一无岔区段。
提问： 1.6502车站信号的室内设备有哪些？ 2.6502车站信号的室外设备有哪些？
§1-2 车站信号平面布置图(续)
（二）调车信号机设置 1、尽头型调车信号机——由牵出线、专用 线、编组线、尽头线、到发线等向咽喉 区调车时作为起始信号机。如D1、D2、 当到发线可发车时，与出站信号机合并为 出站兼调车信号机。 2、转线信号机——在接车方向对向道岔尖 轨前设置的调车信号机，如：D9，D11。
举例：举例站场下行咽喉。 道岔号码： 轨道电路区段号码： 股道号码： 作业：举例站场S咽喉的信号机分类： 道岔编号： 轨道电路编号：

(四)调车信号机的编号： 上行咽喉D加双号下脚标。 下行咽喉D加单号下脚标 举例：举例站场下行咽喉 进站信号机：X、XD； 出站兼调车信号机：SⅡ、SⅢ、S4、S5； 尽头型调车信号机：D1、D17； 并置调车信号机：D7、D9； 差置调车信号机：D5、D15； 单置调车信号机：D11、D13； 进站内方带调车信号机：D3。
3、阻拦信号机——为增加平行作业需要设 置的调车信号机。如：D7。 调车信号机有时不仅有一种用途，在不同 情况下，可起不同的作用。
(三)调车信号机的分类： 1.尽头型调车信号机P.5 是设置在牵出线、专用线、编组线、机务 段等 向咽喉区入口处 的信号机，特点是 信号机内方是道岔区段，外方是无岔区 段（信号机的接近区段）。且 同一坐标 处只有一架信号机。. 2.并置调车信号机P.5 是设置在 咽喉区中间 的信号机，其相邻内 外方都是道岔区段，但同一坐标处有 两 架背向的调车信号机。

道岔坐标：即道岔尖轨尖端（岔尖）距信号楼中心的距离。
2.道岔坐标计算
道岔坐标计算方法： （1）已知道岔岔心坐标：由基建部门给出 （2）查表：根据道岔类型，查道岔尺寸表 得道岔尖轨尖端（岔尖）至道岔中心（岔心）的距离b （3）换算道岔坐标
道岔坐标 = 岔心坐标 ± b +：道岔岔尖远离信号楼中心 -：道岔岔尖靠近信号楼
2.道岔坐标计算
信号楼 岔尖
岔心
道岔坐标=岔心坐标-b
岔尖
岔心
道岔坐标=岔心坐标+b
信号楼
3.道岔坐标计算举例
1
（832）
钢轨类型 道岔种类 道岔号
50kg/m
1/9
1
（1）已知道岔所用钢轨类、辙叉号以及道岔岔心距信号楼距离（832m）
（2）查表：查表1.1可知， b=11.189m （3）换算道岔坐标：
22 514 D16 517 XⅢ 532
20 520 XⅠ 545
XⅡ、X4 571 18 600
D14 589
D18、X5 458
0
SⅡ、S4 453
SⅢ 524
558 545
D13 642 D15 621
757
D5 777
D1 849 D3
XD 864
899
YXD 2074
信号机
SS15
D7D9 D11
1号道岔坐标=785+11.166=796.166m≈796m
3号道岔坐标：638-11.166=626.834m≈627m
3.道岔坐标计算举例
1
钢轨类型 50kg/m
（785）
道岔种类 1/9
道岔号 1
3 （638）

D8
D4
D6
D2
6、股道中间的道岔由采用集中控制方式转换时，应设调车信号进行防护。如下图的 D22和D24信号机
1G D24
D20 X1
D22
7、当机车连挂着其他车辆进货物线取送车时，如果货物线短而车列较长，机车车列不能出清道岔区段，使得由货 物线进入集中区的调车信号不能开放，为折返应适当设调车信号机。 8、正线上有调车作业时，为利用进站信号机后方无岔区段进行调车，应设置机车车列返回运行的调车信号机。如 下图的D1信号机。
12 10
D8
D2 IBG
阳
XII
86
方
X4
D6 4
S面
到发线的命名
进站口内方无岔区段 的命名，该区段不少
于50m
必须大于道岔转换时间和轨道继电器缓放时间内调车机车走行距离，并应留有适当的安 全储备。
8、在非自动闭塞区间，预告信号机处的钢轨绝缘，应安装在预告信号机外方100m处。
9、两根钢轨的绝缘应尽量设在同一坐标，当不能设于同一坐标时，其错开的距离最大 不能超过2.5m。 10、为了防止大轴距车辆分别跨入两死区段内，两下邻死区段的间隔，或与死区段相邻 的区段的轨道电路的间隔，一般不小于18m。 11、异型钢轨接头处，不得安装钢轨绝缘。 12、钢轨绝缘应避免设在桥梁上、道口内和灰坑附近。
2.出站信号机的设置：有列车出发作业的股道端均应设置出站信号机，且兼作调车信号机。一般 距警冲标3.5～4m。设在岔尖处的信号机坐标同绝缘节坐标；设在岔后的围裹型信号机，如果是 高柱的， 查表既可，其它的设置在警冲标坐标±4m处。
3.预告信号机设置：预告信号机与其主体信号机的安装距离不得小于800米，但预告进站信号机 的显示距离不足400米时，其安装距离不得小于1000米。如果是接近信号机，应该设置在第一接 近和第二接近区段的分界点处。
