液压传动的基本原理与组成教学设计参赛类别：信息化课堂教学比赛参赛教师：一、教材分析《液压传动与气动技术》是机械类相关专业一门重要的专业技术基础课程。

它介于机械和电子技术之间，同时又包含了机械和电子的有关内容，将传动与控制有机的结合的一门学科。

“液压传动的基本原理与组成”是第一章第一节的内容，也是本门课程的入门知识。

液压千斤顶既是简单的液压传动装置，又是液压传动原理应用的典型设备，通过学习液压千斤顶的原理和操作方法，对学生学习和理解“液压传动的基本原理和组成”提供了一个很好的载体，通过本节课的学习，为后续课程打下了良好的基础。

二、学情分析《液压传动与气动技术》这门课程与生产生活关系密切，学生缺乏相关的感性知识和实践经验，教师教学困难，学生学习起来枯燥乏味、没有兴趣，因此在教学过程中通过典型的液压元件来讲解，增加学生的直观性，操作性，提高学生学习的积极性。

三、教学目标教学过程中我们不仅要传授学生知识，更重要的是我们还要培养学生学习和动手操作的能力，让学生在学知识的过程中也学会如何做人做事，因此我将本节课的教学目标制定如下：1、知识目标：（1）掌握液压千斤顶的结构、工作原理和操作方法；（2）理解液压传动的基本原理；（3）掌握液压传动系统的组成。

2、技能目标：（1）能够熟练的操作液压千斤顶。

（2）正确的使用液压千斤顶更换轮胎。

（3）在小组讨论中提高学生自主学习、合作探究能力。

3、情感目标：培养学生的团结合作精神、创新的能力和认真严谨的学习态度，增强团队协作能力及创新意识。

四、教学方法1、采用任务驱动法、导学法、直观演示法，同时辅助其它教学法，以提高学生的学习兴趣，增强学生的感性认识，帮助学生更好的理解相关知识。

2、采用教师引导下的学习模式，运用多媒体演示法、引导法、讨论法、讲解法、练习法等多种教学方法，以自主、合作、探究的学习方式，引导学生主动参与，勤于思考。

3、在教学过程阶段，运用提问法、直观法、师生互动法，通过课件视频演示，把书本知识化抽象为形象，化繁杂为简单，从而达到传授学生知识之目的。

《液压传动》教案（全）教学目的:通过学习液压传动工作原理及组成，了解液压传动的基本原理，掌握液压传动的定义，熟悉液压传动的基本组成，为学生顺利理解液压传动总体架构提供保障。

重点:液压传动的工作原理。

难点:液压传动的组成。

授课方法:讲解为主、善于互动、回顾总结、解惑精练授课时数:4学时教具使用:多媒体课件教学过程:教学环节教学内容﹑方法和过程教师活动学生活动●课程介绍、学习要求：上课听懂、及时复习、反复巩固。

●液体传动与机械传动优缺点比较：调速、缓冲、布置、漏油、维修等。

●前言知识：机器的组成：原动机、传动机构、工作机构传动的作用：1、传递动力；2、转换运动状态（方式和位置）；3、调节速度、方向等。

任务一液压传动基础知识§1-1什么是液压传动一、液压传动的工作原理【举例】液压千斤顶【分析】液压千斤顶的工作原理。

截止阀关闭时：若下压：小缸向大缸压油，载荷上行。

若上抬：油箱向小缸补油，载荷不动。

截止阀打开时，载荷下行。

【问题】为什么能实现力的放大？力的放在倍数等于多少？两缸速度、行程比又分别等于多少？【定义】液压传动：以液体为工作介质，借助于密封工作空间的容积变化和油液的压力来传递能量的传动方式。

二、液压传动的组成及图形符号1、组成【分析】动力传递路线图。

原动机→动力元件→控制调节元件→执行元件→工作机构动力元件：液压泵，将原动机的旋转机械能转化成液压能输出。

执行元件：液压缸、液压马达，将液压能转化成机械能输出。

液压缸实现往复直线运动或往复摆动，液压马达实现连续回转运动。

控制调节装置：液压阀，控制调节系统方向、压力和流量。

辅助装置：油箱、油管、过滤器、蓄能器等。

【分析】液压传动不包括原动机和工作机构。

【分析】液压缸所作的运动不能仅理解为作往复直线运动，说成往复运动反而是正确的。

【分析】液压阀不是能量转换元件，但其液压能的肯定会减小。

2、符号每一元件均用规定的符号来表示。

【举例】节流阀、溢流阀、三位四通换向阀。

液压传动教案高中物理
一、教学目标
1. 了解液压传动的基本原理和应用。

2. 掌握液压传动的优点和特点。

3. 能够分析液压系统中的基本元件和工作原理。

4. 能够设计和运用液压传动系统解决实际问题。

二、教学内容
1. 液压传动的基本原理
2. 液压传动系统的基本元件
3. 液压传动系统的工作原理
4. 液压传动系统的优点和特点
5. 液压传动系统的应用领域
三、教学步骤
1. 介绍液压传动的基本原理和概念。

2. 讲解液压传动系统的基本元件，如液压泵、液压缸、液压阀等。

3. 分析液压传动系统的工作原理，包括压力传递、力的放大、速度的控制等。

4. 探讨液压传动系统的优点和特点，如传动平稳、噪音小、反应灵敏等。

5. 研究液压传动系统在不同领域的应用案例，如汽车制造、工程机械、船舶等。

四、教学方法
1. 理论讲授结合实例分析。

2. 示范实验和演示。

3. 小组讨论和合作学习。

4. 课堂练习和作业布置。

五、教学评估
1. 小组讨论和合作学习的表现。

2. 课堂练习和作业的完成情况。

3. 实验报告和设计方案的质量评价。

六、教学反馈
1. 针对学生在液压传动理论和应用方面的理解和掌握情况进行及时反馈。

2. 结合学生的实际需求和学习兴趣，调整教学方法和内容。

3. 鼓励学生积极参与液压传动技术的实践和研究。

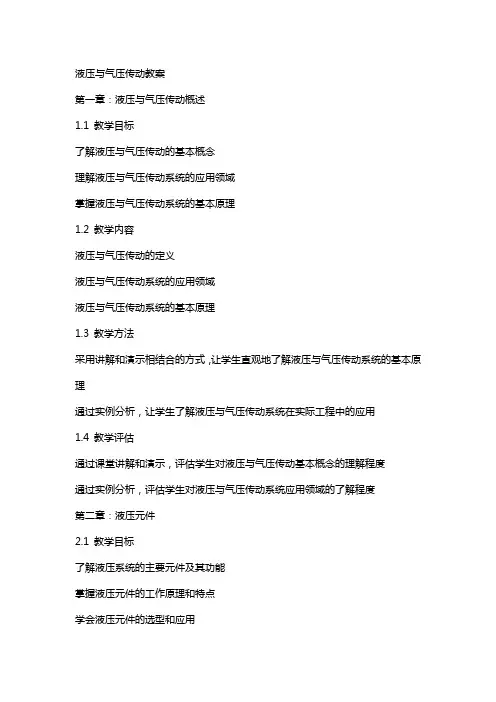

液压与气压传动教案第一章：液压与气压传动概述1.1 教学目标了解液压与气压传动的基本概念理解液压与气压传动系统的应用领域掌握液压与气压传动系统的基本原理1.2 教学内容液压与气压传动的定义液压与气压传动系统的应用领域液压与气压传动系统的基本原理1.3 教学方法采用讲解和演示相结合的方式，让学生直观地了解液压与气压传动系统的基本原理通过实例分析，让学生了解液压与气压传动系统在实际工程中的应用1.4 教学评估通过课堂讲解和演示，评估学生对液压与气压传动基本概念的理解程度通过实例分析，评估学生对液压与气压传动系统应用领域的了解程度第二章：液压元件2.1 教学目标了解液压系统的主要元件及其功能掌握液压元件的工作原理和特点学会液压元件的选型和应用液压泵的概念、分类和性能液压缸的概念、分类和性能液压控制阀的概念、分类和性能液压辅助元件的概念、分类和性能2.3 教学方法通过实物展示和讲解，使学生了解液压元件的种类和功能采用案例分析，让学生掌握液压元件的工作原理和特点结合实际应用，让学生学会液压元件的选型和应用2.4 教学评估通过实物展示和讲解，评估学生对液压元件的种类和功能的了解程度通过案例分析，评估学生对液压元件的工作原理和特点的掌握程度结合实际应用，评估学生对液压元件的选型和应用的能力第三章：液压传动系统3.1 教学目标理解液压系统的组成和工作原理掌握液压系统的分析和设计方法学会液压系统的调试和维护3.2 教学内容液压系统的组成和工作原理液压系统的分析和设计方法液压系统的调试和维护通过讲解和演示，使学生了解液压系统的组成和工作原理采用案例分析，让学生掌握液压系统的分析和设计方法结合实际应用，让学生学会液压系统的调试和维护3.4 教学评估通过讲解和演示，评估学生对液压系统的组成和工作原理的了解程度通过案例分析，评估学生对液压系统的分析和设计方法的掌握程度结合实际应用，评估学生对液压系统的调试和维护的能力第四章：气压传动系统4.1 教学目标了解气压传动系统的基本原理和应用领域掌握气压传动系统的组成和设计方法学会气压传动系统的调试和维护4.2 教学内容气压传动系统的基本原理和应用领域气压传动系统的组成和设计方法气压传动系统的调试和维护4.3 教学方法通过讲解和演示，使学生了解气压传动系统的基本原理和应用领域采用案例分析，让学生掌握气压传动系统的组成和设计方法结合实际应用，让学生学会气压传动系统的调试和维护4.4 教学评估通过讲解和演示，评估学生对气压传动系统的基本原理和应用领域的了解程度通过案例分析，评估学生对气压传动系统的组成和设计方法的掌握程度结合实际应用，评估学生对气压传动系统的调试和维护的能力第五章：液压与气压传动的应用实例5.1 教学目标了解液压与气压传动在工程中的应用实例掌握液压与气压传动系统的设计和应用方法学会液压与气压传动系统的调试和维护5.2 教学内容液压与气压传动在工程中的应用实例液压与气压传动系统的设计和应用方法液压与气压传动系统的调试和维护5.3 教学方法通过讲解和演示，使学生了解液压与气压传动在工程中的应用实例采用案例分析，让学生掌握液压与气压传动系统的设计和应用方法结合实际应用，让学生学会液压与气压传动系统的调试和维护5.4 教学评估通过讲解和演示，评估学生对液压与气压传动在工程中的应用实例的了解程度通过案例分析，评估学生对液压与气压传动系统的设计和应用方法的掌握程度-第六章：液压与气压传动的故障诊断与维护6.1 教学目标理解液压与气压传动系统故障产生的原因学会使用故障诊断方法对液压与气压传动系统进行故障诊断掌握液压与气压传动系统的维护方法和技术6.2 教学内容液压与气压传动系统故障产生的原因故障诊断方法：视觉检查、听觉检查、触摸检查、数据分析等维护方法和技术：日常维护、定期维护、故障排除等6.3 教学方法通过讲解和演示，使学生了解液压与气压传动系统故障产生的原因通过故障诊断案例，让学生学会使用故障诊断方法对液压与气压传动系统进行故障诊断结合实际应用，让学生掌握液压与气压传动系统的维护方法和技术6.4 教学评估通过讲解和演示，评估学生对液压与气压传动系统故障产生的原因的理解程度通过故障诊断案例，评估学生对液压与气压传动系统故障诊断方法的掌握程度结合实际应用，评估学生对液压与气压传动系统维护方法和技术的能力第七章：液压与气压传动系统的安全与环保7.1 教学目标了解液压与气压传动系统操作中的安全注意事项掌握液压与气压传动系统在使用过程中的环保要求学会应对液压与气压传动系统中的紧急情况7.2 教学内容安全注意事项：操作规范、个人防护装备的使用、应急预案等环保要求：废水处理、废气处理、废物处理等紧急情况应对：系统泄漏、设备故障、事故处理等7.3 教学方法通过讲解和演示，使学生了解液压与气压传动系统操作中的安全注意事项通过案例分析，让学生掌握液压与气压传动系统在使用过程中的环保要求结合实际应用，让学生学会应对液压与气压传动系统中的紧急情况7.4 教学评估通过讲解和演示，评估学生对液压与气压传动系统操作中的安全注意事项的理解程度通过案例分析，评估学生对液压与气压传动系统在使用过程中的环保要求的掌握程度结合实际应用，评估学生应对液压与气压传动系统中的紧急情况的能力第八章：液压与气压传动技术的最新发展8.1 教学目标了解液压与气压传动技术最新的研究动态掌握液压与气压传动技术的新发展趋势学会应用新技术解决液压与气压传动系统中的问题8.2 教学内容液压与气压传动技术最新的研究动态液压与气压传动技术的新发展趋势：节能技术、环保技术、智能化技术等应用新技术解决液压与气压传动系统中的问题通过讲解和演示，使学生了解液压与气压传动技术最新的研究动态通过案例分析，让学生掌握液压与气压传动技术的新发展趋势结合实际应用，让学生学会应用新技术解决液压与气压传动系统中的问题8.4 教学评估通过讲解和演示，评估学生对液压与气压传动技术最新的研究动态的理解程度通过案例分析，评估学生对液压与气压传动技术的新发展趋势的掌握程度结合实际应用，评估学生应用新技术解决液压与气压传动系统中的问题的能力第九章：液压与气压传动系统的实际操作训练9.1 教学目标学会操作液压与气压传动系统设备掌握液压与气压传动系统设备的调试方法能够独立完成液压与气压传动系统设备的维护和故障排除9.2 教学内容液压与气压传动系统设备的基本操作步骤液压与气压传动系统设备的调试方法：压力调试、流量调试、性能调试等液压与气压传动系统设备的维护和故障排除：日常维护、定期维护、故障诊断与排除等9.3 教学方法通过讲解和演示，使学生了解液压与气压传动系统设备的基本操作步骤通过操作训练，让学生掌握液压与气压传动系统设备的调试方法结合实际应用，让学生能够独立完成液压与气压传动系统设备的维护和故障排除通过讲解和演示，评估学生对液压与气压传动系统设备的基本操作步骤的理解程度通过操作训练，评估学生对液压与气压传动系统设备的调试方法的掌握程度结合实际应用，评估学生能够独立完成液压与气压传动系统设备的维护和故障排除重点和难点解析1. 第五章中液压与气压传动系统的应用实例：此环节需要重点关注实际应用实例的分析和讲解，因为学生需要了解理论知识如何应用到实际工程中。

《液压传动》教案液压传动是一种以液体为工作介质，以液体的压力能进行运动和动力传递的传动方式。

§1-1 液压传动的工作原理■ 为什么液压千斤顶能顶起汽车？■ 简化的分析模型（1）、力的传递分析：要顶起汽车重量G 液体需要建立的压力：p=G/A1，其中，A1=41πD 2 要建立顶起汽车重量的压力所需的外力：F=PA2, 其中，A2= 41πd 2 由上可得：G/F=A1/A2=(D/d)2 或 F=(d/D)2 G（2）、运动的传递分析：s1A1=s2A 2 或 q1=v1A1=v2A2=q2=Q（3）、能量的传递分析：GV2 = pq = FV1（3）、重要结论：密封容积中的液体不仅可以传递力，还可以传递运动。

力的传递遵照帕斯卡原则。

运动的传递遵照容积变化相等的原则。

■ 两个重要概念压力：压力决定于负载。

流量：速度取决于流量。

§1-2 液压系统的组成■动力元件：将机械能转换为液压能。

如液压泵。

■执行元件：将液压能转换为机械能。

如液压缸、液压马达。

■控制元件：控制系统压力、流量和方向。

如压力阀、流量阀、方向阀等。

■辅助元件：保证系统正常工作。

如油箱、过滤器、管件等。

■传动介质：递力和运动。

如液压油。

§1-3 液压传动的特点及应用■主要优点传递功率大。

无级调速。

传动平稳。

操控方便，易于实现自动控制、过载保护。

标准化、系列化、通用化程度高。

■主要缺点效率较低、可能泄漏污染。

工作性能易受温度变化的限制。

造价较高。

液压故障诊断技术要求高，液体介质污染控制较复杂。

不能得到严格的传动比。

■应用举例（1）、工程机械（2）、富浪牌4RZ-1型联合收割机-液压式割台升降（3）、塑料机械——注塑机（4）、飞机起落架”思考题：•1-1 液压传动由哪五部分组成？各部分作用是什么？•1-2 液压传动的两个重要概念是什么？§2-1 液压油液压油的功能：传递能量和信号；润滑；散热；防锈；密封摩擦副中的间隙；传输、分离和沉淀非可溶性污染物等。

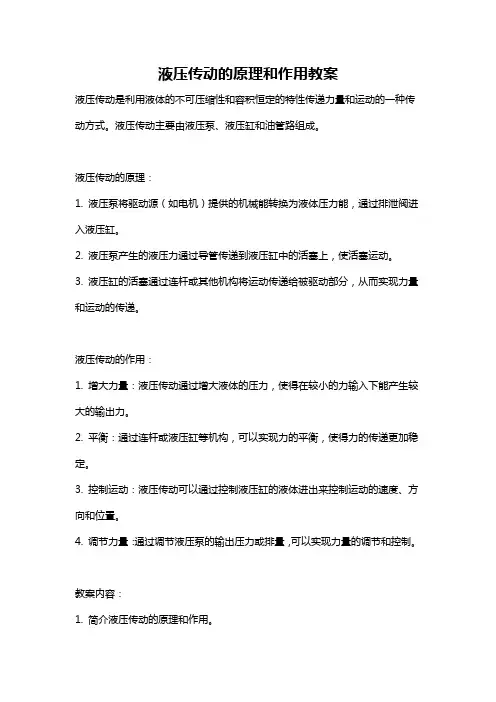

液压传动的原理和作用教案液压传动是利用液体的不可压缩性和容积恒定的特性传递力量和运动的一种传动方式。

液压传动主要由液压泵、液压缸和油管路组成。

液压传动的原理：1. 液压泵将驱动源（如电机）提供的机械能转换为液体压力能，通过排泄阀进入液压缸。

2. 液压泵产生的液压力通过导管传递到液压缸中的活塞上，使活塞运动。

3. 液压缸的活塞通过连杆或其他机构将运动传递给被驱动部分，从而实现力量和运动的传递。

液压传动的作用：1. 增大力量：液压传动通过增大液体的压力，使得在较小的力输入下能产生较大的输出力。

2. 平衡：通过连杆或液压缸等机构，可以实现力的平衡，使得力的传递更加稳定。

3. 控制运动：液压传动可以通过控制液压缸的液体进出来控制运动的速度、方向和位置。

4. 调节力量：通过调节液压泵的输出压力或排量，可以实现力量的调节和控制。

教案内容：1. 简介液压传动的原理和作用。

2. 介绍液压传动的基本组成部分（液压泵、液压缸、油管路等）及其工作原理。

3. 液压传动的优点和应用范围。

4. 液压传动系统的示意图和工作过程。

5. 实物展示液压泵、液压缸等液压传动元件。

6. 进行液压传动实验，演示液压传动的原理和作用。

7. 学生思考和讨论液压传动的优缺点以及未来应用的发展方向。

教案效果评估：1. 学生准确理解液压传动的原理和作用。

2. 学生能够识别液压传动系统的基本组成部分。

3. 学生能够分析液压传动系统的工作过程和特点。

4. 学生能够通过实验演示液压传动的工作原理和作用。

5. 学生能够思考和讨论液压传动的优缺点及其未来发展方向。

6. 教师可以通过学生的参与度、回答问题的准确性和实验演示的效果来评估教案的效果。

液压与气压传动课教案第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义分析液压与气压传动的特点和应用范围1.2 液压与气压传动的工作原理介绍液压与气压传动的基本原理通过示意图展示液压与气压传动的工作过程第二章：液压元件2.1 液压泵讲解液压泵的分类和工作原理分析各种液压泵的特点和应用范围2.2 液压缸介绍液压缸的分类和工作原理讲解液压缸的结构和性能要求第三章：液压系统的设计与维护3.1 液压系统的设计原则分析液压系统设计的基本原则讲解液压系统设计的方法和步骤3.2 液压系统的维护与管理介绍液压系统的维护内容和注意事项分析液压系统故障的原因和排除方法第四章：气压传动基础4.1 气压传动的概念和工作原理讲解气压传动的特点和应用范围通过示意图展示气压传动的工作过程4.2 气压元件介绍气压泵、气缸等气压元件的结构和工作原理分析各种气压元件的特点和应用范围第五章：气压系统的应用实例5.1 气压控制系统讲解气压控制系统的组成和工作原理分析气压控制系统的应用实例5.2 气压动力系统介绍气压动力系统的组成和工作原理讲解气压动力系统的应用实例第六章：液压系统的应用实例6.1 液压机械控制系统讲解液压机械控制系统的组成和工作原理分析液压机械控制系统的应用实例6.2 液压伺服系统介绍液压伺服系统的组成和工作原理讲解液压伺服系统的应用实例第七章：气压传动系统的设计与维护7.1 气压系统的设计原则分析气压系统设计的基本原则讲解气压系统设计的方法和步骤7.2 气压系统的维护与管理介绍气压系统的维护内容和注意事项分析气压系统故障的原因和排除方法第八章：液压与气压传动的节能与环保8.1 液压与气压传动的节能技术讲解液压与气压传动节能的技术和方法分析节能技术在液压与气压传动中的应用实例8.2 液压与气压传动的环保问题介绍液压与气压传动对环境的影响讲解液压与气压传动环保问题的解决方法第九章：液压与气压传动的技术发展9.1 新型液压与气压传动技术讲解新型液压与气压传动技术的研究和发展分析新型技术在液压与气压传动中的应用实例9.2 液压与气压传动技术的未来发展趋势介绍液压与气压传动技术的未来发展趋势分析未来技术对液压与气压传动行业的影响第十章：实验与实训10.1 液压与气压传动实验安排液压与气压传动的基本实验项目，如液压泵性能实验、液压缸动作实验等讲解实验目的、实验设备和实验步骤10.2 液压与气压传动实训安排液压与气压传动的实训项目，如液压控制系统安装与调试、气压系统设计等讲解实训目的、实训设备和实训步骤第十一章：液压与气压传动的仿真与优化11.1 液压与气压传动仿真技术介绍液压与气压传动仿真技术的基本概念和作用讲解仿真软件的选择和使用方法11.2 液压与气压传动系统的优化分析液压与气压传动系统优化的目的和方法介绍常见的液压与气压传动系统优化技术第十二章：液压与气压传动的故障诊断与维修12.1 液压与气压传动故障诊断技术讲解液压与气压传动故障诊断的方法和流程分析常见故障的原因和解决方法12.2 液压与气压传动设备的维修与保养介绍液压与气压传动设备维修保养的基本知识讲解维修保养的注意事项和常规操作第十三章：案例分析与讨论13.1 液压与气压传动案例分析提供液压与气压传动领域的实际案例，进行分析和讨论引导学生从案例中学习液压与气压传动的设计与应用经验13.2 液压与气压传动技术讨论组织学生对液压与气压传动技术的发展进行讨论引导学生关注液压与气压传动技术的创新与应用第十四章：课程设计与实践14.1 液压与气压传动课程设计安排学生进行液压与气压传动系统的课程设计指导学生完成设计任务，包括系统选型、参数计算、图纸绘制等14.2 液压与气压传动实践项目安排学生参与液压与气压传动实践项目指导学生将理论知识应用于实践，提高实际操作能力第十五章：总结与展望15.1 课程总结回顾整个液压与气压传动课程的主要内容和知识点强调重点和难点，帮助学生巩固所学知识15.2 液压与气压传动技术展望展望液压与气压传动技术的未来发展趋势激发学生对液压与气压传动技术的兴趣和热情重点和难点解析。

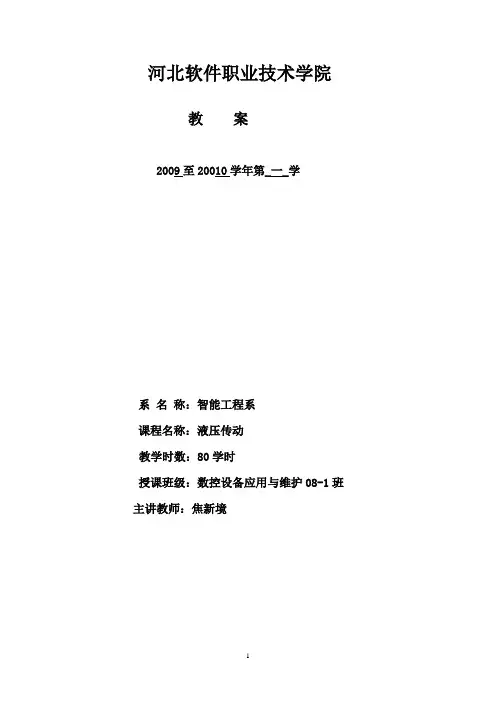

河北软件职业技术学院教案2009至20010学年第_一_学系名称：智能工程系课程名称：液压传动教学时数：80学时授课班级：数控设备应用与维护08-1班主讲教师：焦新境河北软件职业技术学院教案说明：本页用于一门课程实施方案的整体设计河北软件职业技术学院_液压传动__课程教案1-3机床工作台液压系统的图形符号图1—工作台2—液压缸3—油塞4—换向阀5—节流阀6—开停阀7—溢流阀8—液压泵河北软件职业技术学院_液压传动__课程教案图1-4液体的粘性示意图当液体流动时，由于液体与固体壁面的附着力及流体本身的粘性使流体内各处的速度大小不等，以流体沿如图1-4所示的平行平板间的流动情况为例，平板以速度u0向右运动，下平板固定不动。

紧贴于上平板上的流体粘附于上平板上，其速度与上平板相同。

紧贴于下平板上的流体粘附于下平板图pdA=p0dA+γhdA故p= p0+γh(1)静止液体中任一点的压力均由两部分组成，即液面上的表面压力体自重而引起的对该点的压力γh。

(2)静止液体内的压力随液体距液面的深度变化呈线性规律分布，且在同一深度上各点的压力相等，压力相等的所有点组成的面为等压面，作用下静止液体的等压面为一个平面。

上使用不便，因此常采用它的倍单位兆帕，符号MPa。

1Mpa=105Pa图中是运用帕斯卡原结论：作用在曲面上的液压力在某一方向上的分力等于静压力与曲面在该方向投影面积的乘积四、【课内小结】总结本次课的主要内容。

河北软件职业技术学院_液压传动__课程教案(a)恒定出流(b)非恒定出流2)迹线、流线、流束和通流截面流量和平均流速①流量：单位时间内通过通流截面的液体的体积称为流量，用河北软件职业技术学院_液压传动__课程教案河北软件职业技术学院_液压传动__课程教案。

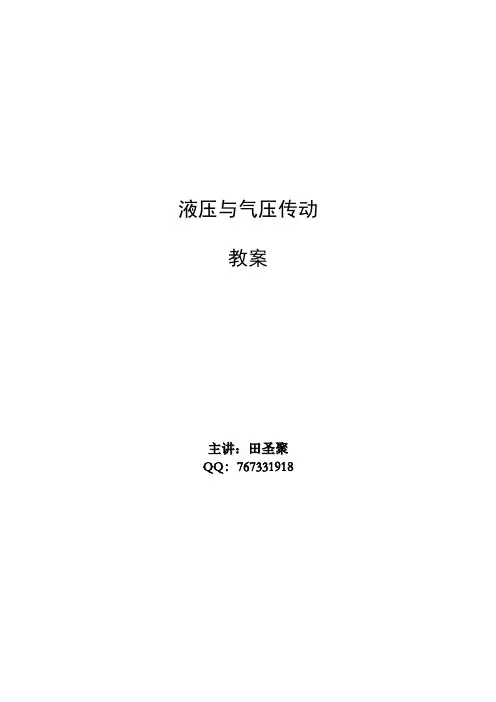

液压与气压传动教案主讲：田圣聚QQ：767331918【授课题目】第一章绪论【授课教师】田圣聚【授课对象】【授课时间】【教学方法】授课【选用教具】多媒体【课后作业】请阐述液压传动技术的发展历史【教学重点、难点及基本要求】：本章学习什么是液压传动、液压传动系统的组成、液压系统图的画法及规定、液压传动的优点和缺点等问题，以达到学生对液压传动这门技术有一个基本的了解。

【授课内容提要及时间分配】：第一章概述（4学时）§1-1 液压系统的工作原理及组成一、液压传动的工作原理液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明。

通过对液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。

液压传动是利用有压力的油液作为传递动力的工作介质。

压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。

大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少。

由此可见，液压传动是一个不同能量的转换过程。

二、液压传动系统的组成液压千斤顶是一种简单的液压传动装置。

换向阀、液压缸以及连接这些元件的油管、接头组成。

其工作原理如下：液压泵由电动机驱动后，从油箱中吸油。

油液经滤油器进入液压泵，油液在泵腔中从入口低压到泵出口高压，一个完整的、能够正常工作的液压系统，应该由以下五个主要部分来组成：1.能源装置它是供给液压系统压力油，把机械能转换成液压能的装置。

最常见的形式是液压泵。

2.执行装置它是把液压能转换成机械能的装置。

其形式有作直线运动的液压缸，有作回转运动的液压马达，它们又称为液压系统的执行元件。

3.控制调节装置它是对系统中的压力、流量或流动方向进行控制或调节的装置。

如溢流阀、节流阀、换向阀、开停阀等。

4.辅助装置上述三部分之外的其他装置，例如油箱，滤油器，油管等。

它们对保证系统正常工作是必不可少的。

5.工作介质传递能量的流体，即液压油等。

液压与气压传动课教案(非常好)第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义介绍液压与气压传动系统的应用领域1.2 液压与气压传动系统的组成讲解液压与气压传动系统的基本组成介绍液压与气压传动系统中各组成部分的作用1.3 液压与气压传动的工作原理讲解液压与气压传动的工作原理分析液压与气压传动系统的优缺点第二章：液压传动系统2.1 液压油介绍液压油的性质与选择讲解液压油的分类及应用2.2 液压泵讲解液压泵的类型与工作原理分析液压泵的性能参数及选用方法2.3 液压缸与液压马达介绍液压缸与液压马达的结构与工作原理讲解液压缸与液压马达的性能参数及选用方法2.4 液压控制阀讲解液压控制阀的类型与作用分析液压控制阀的结构与性能第三章：气压传动系统3.1 气压元件介绍气压传动系统的基本元件讲解气压元件的工作原理与应用3.2 气压控制阀讲解气压控制阀的类型与作用分析气压控制阀的结构与性能3.3 气压缸与气压马达介绍气压缸与气压马达的结构与工作原理讲解气压缸与气压马达的性能参数及选用方法3.4 气压系统的应用实例分析气压传动系统在实际工程中的应用案例第四章：液压与气压传动系统的设计与计算4.1 液压与气压传动系统的设计原则讲解液压与气压传动系统设计的基本原则分析设计过程中需要考虑的因素4.2 液压与气压传动系统的设计步骤介绍液压与气压传动系统设计的基本步骤讲解设计过程中各步骤的具体内容4.3 液压与气压传动系统的计算方法讲解液压与气压传动系统计算的基本方法分析计算过程中需要考虑的因素第五章：液压与气压传动的故障诊断与维护5.1 液压与气压传动的常见故障分析液压与气压传动系统中常见的故障类型介绍故障产生的原因及危害5.2 液压与气压传动的故障诊断方法讲解液压与气压传动系统故障诊断的基本方法分析故障诊断过程中需要注意的问题5.3 液压与气压传动的维护与保养介绍液压与气压传动系统的维护与保养措施讲解维护与保养过程中需要关注的问题第六章：液压与气压传动系统的安全与应用6.1 液压与气压传动系统的安全讲解液压与气压传动系统安全操作的重要性分析常见的安全隐患及预防措施6.2 液压与气压传动系统的应用领域介绍液压与气压传动系统在不同行业的应用案例分析液压与气压传动系统在现代工业中的重要作用第七章：液压与气压传动系统的仿真与优化7.1 液压与气压传动系统仿真技术讲解液压与气压传动系统仿真的基本概念介绍仿真软件的选择与应用7.2 液压与气压传动系统的优化方法讲解液压与气压传动系统优化的目的与方法分析优化过程中需要考虑的因素第八章：液压与气压传动系统的节能与环保8.1 液压与气压传动系统的节能途径介绍液压与气压传动系统节能的技术措施分析节能改造的优点与经济效益8.2 液压与气压传动系统的环保问题讲解液压与气压传动系统对环境的影响介绍环保型液压与气压传动系统的特点与应用第九章：液压与气压传动技术的最新发展9.1 新型液压与气压传动元件介绍新型液压与气压传动元件的研发与应用分析新型元件的优势与市场需求9.2 液压与气压传动系统的新型控制策略讲解新型液压与气压传动控制策略的研究与发展分析控制策略在提高系统性能方面的作用第十章：案例分析与实践操作10.1 液压与气压传动系统案例分析分析典型液压与气压传动系统的工作原理与特点讲解案例分析在实际工程中的应用价值10.2 液压与气压传动实践操作介绍液压与气压传动系统实践操作的基本步骤分析操作过程中需要关注的安全与技巧问题通过本课程的学习，使学生掌握液压与气压传动的基本原理、组成、应用及设计计算方法，具备液压与气压传动系统的故障诊断与维护能力，了解液压与气压传动技术的发展趋势，为学生在实际工程中的应用打下坚实基础。

《液压传动》教案一、教学目标1. 让学生了解液压传动的定义、原理和特点。

2. 使学生掌握液压系统的组成及基本元件的功能。

3. 培养学生分析液压系统故障的能力。

4. 提高学生对液压传动的应用领域的认识。

二、教学内容1. 液压传动的定义及原理2. 液压系统的组成及基本元件3. 液压系统的图形符号及功能4. 液压系统的常见故障及分析方法5. 液压传动在工程中的应用三、教学方法1. 采用讲授法讲解液压传动的定义、原理和特点。

2. 采用案例分析法分析液压系统的组成及基本元件。

3. 采用现场演示法展示液压系统的图形符号及功能。

4. 采用问题驱动法引导学生分析液压系统的常见故障。

5. 采用实例分析法介绍液压传动在工程中的应用。

四、教学准备1. 准备液压传动的相关教材、课件和教学视频。

2. 准备液压系统示意图和故障案例。

3. 准备液压传动应用实例的图片或视频。

五、教学过程1. 引入新课：简要介绍液压传动的定义和原理。

2. 讲解液压系统的组成及基本元件：讲解各元件的功能及相互关系。

3. 分析液压系统的图形符号及功能：结合示意图进行讲解。

4. 分析液压系统的常见故障：引导学生了解故障原因及解决方法。

5. 讲解液压传动在工程中的应用：通过实例介绍液压传动的优势和应用领域。

教学反思：本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高学生对液压传动的理解和应用能力。

关注学生的学习兴趣，激发学生继续学习液压传动的热情。

六、教学评估1. 课堂提问：检查学生对液压传动基本概念的理解。

2. 作业布置：要求学生绘制液压系统的基本元件示意图，并简要说明各元件的功能。

3. 故障分析练习：提供几个液压系统故障案例，要求学生分析故障原因并提出解决方案。

七、教学拓展1. 液压系统设计：介绍液压系统设计的基本原则和步骤。

2. 液压元件的选型：讲解如何根据系统需求选择合适的液压元件。

3. 液压系统的维护与保养：讲解液压系统的日常维护和保养方法。

《液压传动》教案一、教学目标1. 理解液压传动的原理和基本组成2. 掌握液压系统的应用和特点3. 能够分析并解决液压传动过程中出现的问题二、教学内容1. 液压传动的原理介绍2. 液压系统的基本组成和作用3. 液压系统的应用领域和优势4. 液压传动常见问题及解决方法三、教学方法1. 采用讲授法讲解液压传动的原理和基本组成2. 通过案例分析法让学生了解液压系统的应用和特点3. 利用问题驱动法引导学生思考并解决液压传动过程中出现的问题四、教学准备1. 准备相关教材和参考资料2. 准备液压传动原理图和实际应用案例3. 准备问题讨论和解决的工具和设备五、教学过程1. 引入话题：介绍液压传动的背景和重要性2. 讲解液压传动的原理：讲解液压油的压力传递和流动原理3. 解析液压系统的基本组成：介绍液压泵、液压缸、控制阀等主要元件的功能和作用4. 分析液压系统的应用领域和优势：通过案例分析，让学生了解液压系统在工业、汽车、航空航天等领域的应用和优势5. 讨论液压传动常见问题及解决方法：引导学生思考并解决实际应用中可能出现的问题六、教学评价1. 评价学生对液压传动原理的理解程度。

2. 评价学生对液压系统组成和作用的掌握情况。

3. 评价学生对液压系统应用和优势的了解。

4. 评价学生分析问题和解决液压传动问题的能力。

七、教学拓展1. 介绍液压传动的最新发展趋势和技术突破。

2. 探讨液压系统在新能源领域的应用前景。

3. 分析液压传动在工程实际中的优化方法和案例。

八、教学互动1. 组织学生进行小组讨论，分享对液压传动的理解和应用经验。

2. 开展液压系统设计竞赛，激发学生的创新和实践能力。

3. 邀请企业专家进行讲座，增加学生对液压传动在实际工作中的应用的认识。

九、教学资源1. 提供液压传动相关视频教程，帮助学生更直观地理解液压系统的工作原理。

2. 推荐液压传动领域的专业网站和期刊，供学生课后学习和研究。

3. 分享液压系统故障诊断和维护的实用资料，帮助学生提高实际操作能力。

流量：单位时间内流过通流截面的液体的体积。

平均流速：单位时间内单位面积上流过通流截面的液体体积。

3.液体流动连续性原理液体在密封管道内作恒定流动时，设液体不可压缩，则单位时间内流过任意截面的质量相等。

液压传动的原理、特点，联想到四两拨千斤；通过管路将液压元件组成一个系统，让学生考虑到不同的元件有不同的分工,教学过程教学方法与手段教学过程教学方法与手段泄）。

4.压力继电器5.流量控制阀6.液压辅助元件四、思政元素从液压阀中密封的重要性，介绍港珠澳跨海大大桥的建设及大国工匠管延安的事迹。

每个大工程背后，都有一批执著、坚守、一丝不苟、精益求精的大国工匠，托起了一个个响一、方向控制回路1换向回路(1)电磁换向阀组成的换向回路电磁换向阀组成的投向回路⑵液动换向阀组成的换向回路2,锁紧回路图&42液压锁紧回路二、压力控制回路1.调压回路功能：调定或限制液压系统最高压力⑴单级调压回路⑵多级调压回路2.减压回路功能：使系统某一支路的压力低于系统的调定的工作压力。

⑴单向减压回路⑵二级减压回路3.增压回路4.卸荷问路卸荷回路是在执行元件不需保压时，不启停液压泵而达到卸荷的目的。

(1)换向阀中位机能的卸荷回路⑵溢流阀的卸荷回路三、速度控制回路三、重点难点教学重点1掌握简单的液压控制回路教学难点1.试读分析液压回路四、思政元素液压控制回路的多样化，联想到解决事情的手段的多样化五、教学设计教学过程教学方法与手段环节1：课前准备1.学生课前PPT预习讲授2.学习通预习习题的发布二、教学内容典型控制回路02三、速度控制回路速度控制回路用于控制执行元件的运动速度。

速度控制回路包括调节执行元件工作行程的调速回路和快速运动回路。

1.调速［1］路⑴节流调速回路节流调速回路是将节流阀串联在液压泵与液压缸之间，控制进入液压缸的流量。

①进油节流调速回路②出油节流调速回路③旁油节流调速回路。

《液压传动》电子教案教学课题：第一章液压传动概述第一次课教学课题：第一章液压传动概述教学目的：1、液压与气压传动的工作原理2、液压与气压传动系统的组成与实例3、液压与气压传动的比较教学重点：液压与气压传动的工作原理教学难点：液压传动的原理课程设置：液压传动工作原理液压系统的组成液压传动的优缺点教学过程关于《液压与气压传动》课程性质: 专业基础课课程特点: 理论与实践并重评价指标: 期末60% ；平时40% (出勤、作业、实验、课堂提问等)第一章液压与气压传动概述知识点：基本原理、介质性能液压与气压传动都是借助于密封容积的变化，利用流体的压力能与机械能之间的转换来传递能量的压力和流量是液压与气压传动中两个最重要的参数。

压力取决于负载；流量决定执行元件的运动速度液压与气压传动系统的基本组成传动介质的主要性能、参数的物理意义、度量单位以及主要的影响因素研究对象1、研究以有压流体（压力油和压缩空气）为传动介质来实现各种机械传动和自动控制的学科。

2、元件→回路→系统→介质1.1 液压与气压传动的工作原理（图1-1）（观看动画演示）1.1.1 力比关系帕斯卡原理：“在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点”如图1－1 b)所示。

（1.1）重要基本概念一：“工作压力取决于负载”，而与流入的液体多少无关.思考：1.若空载，即W=0，则p=？2.千斤顶的工作原理，液压传动和其它传动方式的比较?1.1.2 运动关系活塞的运动速度和活塞的作用面积成反比.流量q (Ah/t):单位时间内流过某一截面积为A的流体体积q=Avq=A1v1=A2v2 （1.4）(连续性方程)若已知进入缸体的流量q，则活塞运动速度为： (1.5)重要基本概念二：“活塞的运动速度v取决于进入液压（气压）缸（马达）的流量q，而与液体压力p 大小无关”.1.1.3 功率关系压力p和流量q是流体传动中最基本、最重要的两个参数，它们相当于机械传动中的力和速度，它们的乘积即为功率。

[导入]一部完整的机器由原动机部分、传动机构及控制部分、工作机部分（含辅助装置）组成。

原动机包括电动机、内燃机等。

工作机即完成该机器之工作任务的直接工作部分，如剪床的剪刀、车床的刀架等。

由于原动机的功率和转速变化范围有限，为了适应工作机的工作力和工作速度变化范围变化较宽，以及性能的要求，在原动机和工作机之间设置了传动机构，其作用是把原动机输出功率经过变换后传递给工作机。

一切机械都有其相应的传动机构借助于它达到对动力的传递和控制的目的。

(举例说明机器的组成及传动机构在机器中的作用及能量在机器工作过程中输入、输出的转换形式。

)按传动装置或传动工作介质的不同，传动形式分为机械传动、电气传动、气压传动和液压传动等。

机械传动是通过齿轮、齿条、蜗轮、蜗杆等机件直接把动力传送到执行机构的传递方式。

电气传动是利用电力设备，通过调节电参数来传递或控制动力的传动方式。

液压传动是以液体作为工作介质进行能量传递的传动方式。

由于液压传动有许多突出的优点，因此被广泛用于机械制造、工程建筑、石油化工等各个工程技术领域。

我们今天要学习的课程就是《液压传动》。

本课程周课时为4，总课时36。

[讲授新课] §1-1 液压系统的组成和图形符号一、液压传动系统的工作原理以液压千斤顶的工作过程来说明液压传动的工作原理。

图1-1液压千斤顶工作原理图1—杠杆手柄2—小油缸3—小活塞4，7—单向阀5—吸油管6，10—管道8—大活塞9—大油缸11—截止阀12—油箱图1-1是液压千斤顶的工作原理图。

大油缸9和大活塞8组成举升液压缸。

杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。

如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。
