管道上的各类阀门汇总

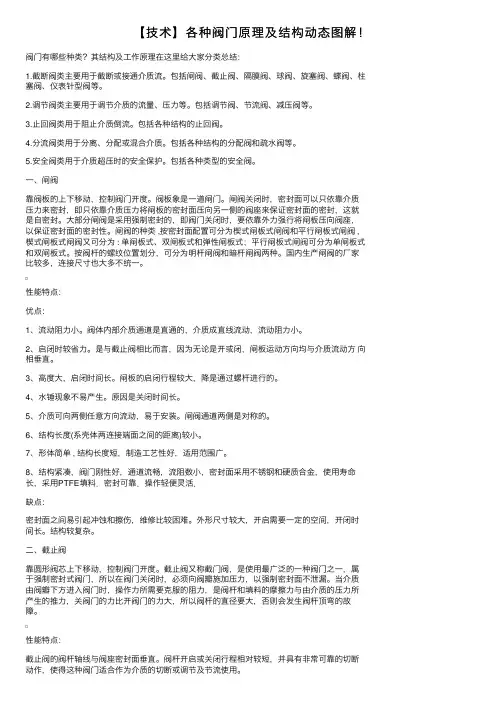

【技术】各种阀门原理及结构动态图解！阀门有哪些种类？其结构及⼯作原理在这⾥给⼤家分类总结：1.截断阀类主要⽤于截断或接通介质流。

包括闸阀、截⽌阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要⽤于调节介质的流量、压⼒等。

包括调节阀、节流阀、减压阀等。

3.⽌回阀类⽤于阻⽌介质倒流。

包括各种结构的⽌回阀。

4.分流阀类⽤于分离、分配或混合介质。

包括各种结构的分配阀和疏⽔阀等。

5.安全阀类⽤于介质超压时的安全保护。

包括各种类型的安全阀。

⼀、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是⼀道闸门。

闸阀关闭时，密封⾯可以只依靠介质压⼒来密封，即只依靠介质压⼒将闸板的密封⾯压向另⼀侧的阀座来保证密封⾯的密封，这就是⾃密封。

⼤部分闸阀是采⽤强制密封的，即阀门关闭时，要依靠外⼒强⾏将闸板压向阀座，以保证密封⾯的密封性。

闸阀的种类 ,按密封⾯配置可分为楔式闸板式闸阀和平⾏闸板式闸阀 ,楔式闸板式闸阀⼜可分为 : 单闸板式、双闸板式和弹性闸板式；平⾏闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内⽣产闸阀的⼚家⽐较多，连接尺⼨也⼤多不统⼀。

性能特点：优点：1、流动阻⼒⼩。

阀体内部介质通道是直通的，介质成直线流动，流动阻⼒⼩。

2、启闭时较省⼒。

是与截⽌阀相⽐⽽⾔，因为⽆论是开或闭，闸板运动⽅向均与介质流动⽅向相垂直。

3、⾼度⼤，启闭时间长。

闸板的启闭⾏程较⼤，降是通过螺杆进⾏的。

4、⽔锤现象不易产⽣。

原因是关闭时间长。

5、介质可向两侧任意⽅向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端⾯之间的距离)较⼩。

7、形体简单 , 结构长度短，制造⼯艺性好，适⽤范围⼴。

8、结构紧凑，阀门刚性好，通道流畅，流阻数⼩，密封⾯采⽤不锈钢和硬质合⾦，使⽤寿命长，采⽤PTFE填料．密封可靠．操作轻便灵活．缺点：密封⾯之间易引起冲蚀和擦伤，维修⽐较困难。

外形尺⼨较⼤，开启需要⼀定的空间，开闭时间长。

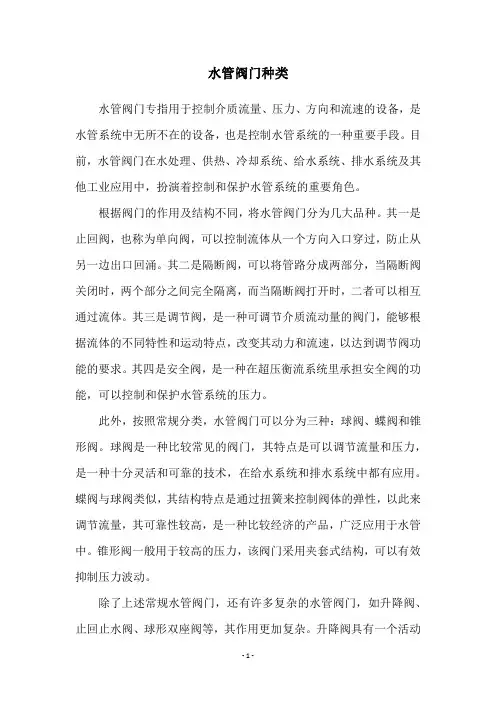

水管阀门种类水管阀门专指用于控制介质流量、压力、方向和流速的设备，是水管系统中无所不在的设备，也是控制水管系统的一种重要手段。

目前，水管阀门在水处理、供热、冷却系统、给水系统、排水系统及其他工业应用中，扮演着控制和保护水管系统的重要角色。

根据阀门的作用及结构不同，将水管阀门分为几大品种。

其一是止回阀，也称为单向阀，可以控制流体从一个方向入口穿过，防止从另一边出口回涌。

其二是隔断阀，可以将管路分成两部分，当隔断阀关闭时，两个部分之间完全隔离，而当隔断阀打开时，二者可以相互通过流体。

其三是调节阀，是一种可调节介质流动量的阀门，能够根据流体的不同特性和运动特点，改变其动力和流速，以达到调节阀功能的要求。

其四是安全阀，是一种在超压衡流系统里承担安全阀的功能，可以控制和保护水管系统的压力。

此外，按照常规分类，水管阀门可以分为三种：球阀、蝶阀和锥形阀。

球阀是一种比较常见的阀门，其特点是可以调节流量和压力，是一种十分灵活和可靠的技术，在给水系统和排水系统中都有应用。

蝶阀与球阀类似，其结构特点是通过扭簧来控制阀体的弹性，以此来调节流量，其可靠性较高，是一种比较经济的产品，广泛应用于水管中。

锥形阀一般用于较高的压力，该阀门采用夹套式结构，可以有效抑制压力波动。

除了上述常规水管阀门，还有许多复杂的水管阀门，如升降阀、止回止水阀、球形双座阀等，其作用更加复杂。

升降阀具有一个活动的滑块，可以控制流量的大小，是一种控制流量的特殊阀门；止回止水阀结构简单，可以防止流体反渗，也可以控制水管泄漏和管路内部的压力增加；球形双座阀的应用比较广泛，可以有效的控制水压，通常用于汽车冷却系统和火力发电厂等场合。

水管阀门可以说是大型水管系统的中枢，是维护其正常运行的关键设备，因此，每一种水管阀门在设计上都需要考虑到材质、工作原理、可靠性、用途等多方面因素，才能较好地维护水管系统的正常运行。

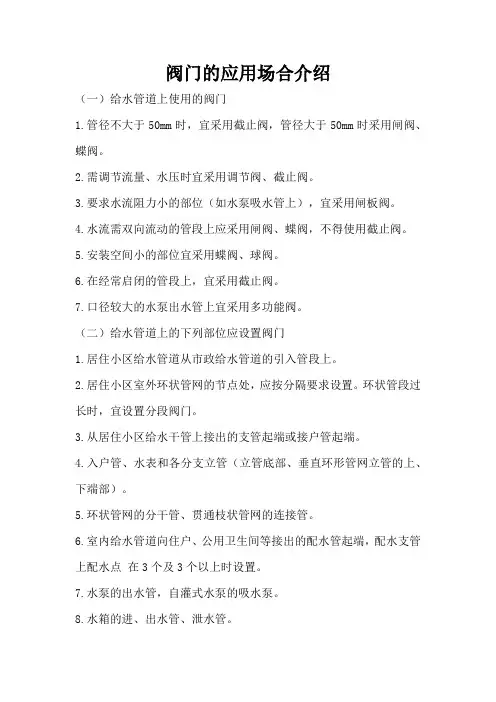

阀门的应用场合介绍（一）给水管道上使用的阀门1.管径不大于50mm时，宜采用截止阀，管径大于50mm时采用闸阀、蝶阀。

2.需调节流量、水压时宜采用调节阀、截止阀。

3.要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀。

4.水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。

5.安装空间小的部位宜采用蝶阀、球阀。

6.在经常启闭的管段上，宜采用截止阀。

7.口径较大的水泵出水管上宜采用多功能阀。

（二）给水管道上的下列部位应设置阀门1.居住小区给水管道从市政给水管道的引入管段上。

2.居住小区室外环状管网的节点处，应按分隔要求设置。

环状管段过长时，宜设置分段阀门。

3.从居住小区给水干管上接出的支管起端或接户管起端。

4.入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。

5.环状管网的分干管、贯通枝状管网的连接管。

6.室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。

7.水泵的出水管，自灌式水泵的吸水泵。

8.水箱的进、出水管、泄水管。

9.设备（如加热器、冷却塔等）的进水补水管。

10.卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。

11.某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。

12.给水管网的最低处宜设置泄水阀。

（三）止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择1.阀前水压小时，宜选用旋启式、球式和梭式止回阀。

2.关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。

3.要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。

4.止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。

（四）给水管道的下列管段上应设置止回阀引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。

注：装有管道倒流防止器的管段，不需在装止回阀。

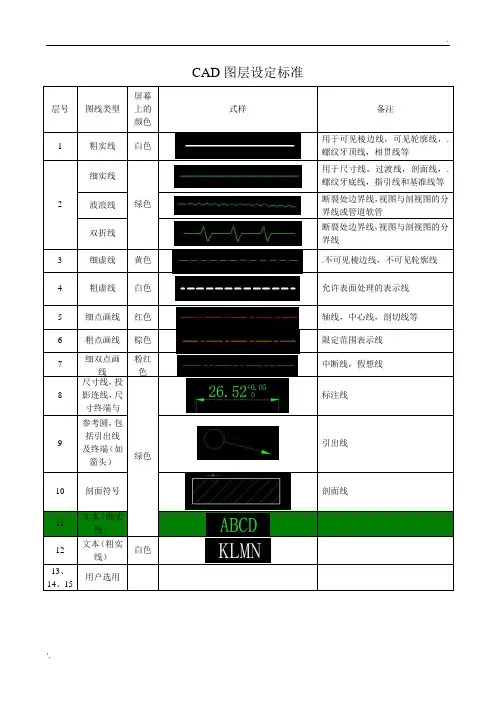

CAD图层设定标准层号图线类型屏幕上的颜色式样备注1 粗实线白色用于可见棱边线，可见轮廓线，.螺纹牙顶线，相贯线等2 细实线绿色用于尺寸线，过渡线，剖面线，.螺纹牙底线，指引线和基准线等波浪线断裂处边界线，视图与剖视图的分界线或管道软管双折线断裂处边界线，视图与剖视图的分界线3 细虚线黄色.不可见棱边线，不可见轮廓线4 粗虚线白色允许表面处理的表示线5 细点画线红色轴线，中心线，剖切线等6 粗点画线棕色限定范围表示线7 细双点画线粉红色中断线，假想线8 尺寸线，投影连线，尺寸终端与绿色标注线9 参考圆，包括引出线及终端（如箭头）引出线10 剖面符号剖面线11 文本（细实线）12 文本（粗实线）白色13、14、15用户选用图线画法代码No. 线型一般应用01.1 细实线1.过渡线2.尺寸线3.尺寸界线4.指引线和基准线5.剖面线6.重合后断面的轮廓线7.短中心线8.螺纹牙底线9.尺寸线的起止线10.表示平面的对角线11.零件成型前的弯折线12.范围线及分界线13.重复要素表示线，例如：齿轮的齿根线14.锥形结构的基面位置线15.叠片结构位置线，例如：变压器叠钢片16.辅助线17.不连续同一表面连线18成规律分布的相同要素连线19.投影线20.网格线波浪线21.断裂处边界线，视图与剖视图的分界线双折线22.断裂处边界线，视图与剖视图的分界线01.2 粗实线1.可见棱边线2.可见轮廓线3.相贯线4.螺纹牙顶线5.螺纹长度终止线6.齿顶圆（线）7.表格图、流程图中的主要表示线8.系统结构线（金属结构工程）9.模样分型线10.剖切符号用线02.1细虚线 1.不可见棱边线2.不可见轮廓线02.2 粗虚线1.允许表面处理的表示线04.1 细点画线1.轴线2.对称中心线3.分度圆（线）4.孔隙分布的中心线5.剖切线04.2 粗点画线1.限定范围表示线05.1细双点画线1.相邻辅助零件的轮廓线2.可动零件的极限位置的轮廓线3.重心线4.成型的前轮廓线5.剖切面前的结构轮廓线6.轨迹线7.毛坯图中制成品的轮廓线8.特定区域线9.延伸公差带表示线10.工艺用结构的轮廓线11.中断线CAD绘图线条宽度标准分组一般用途组别 1 2 3 4 5 6 7线宽mm 2.0 1.4 1.0 0.7 0.5 0.35 0.25 粗实线、粗点画线、粗虚线1.0 0.7 0.5 0.35 0.25 0.18 0.13细实线、波浪线、双折线、细虚线、细点画线、细双点画线管路系统的图形符号管路名称符号说明1方法一可见管路不可见管路假想管路方法一：符号表示图样上管路与有关剖切平面的相对位置。

各类阀门特点介绍一、闸阀：操作执行机构，闸板沿垂直流体方向移动实现启闭功能的阀门，闸阀只能作全开和全关，不能作调节和节流。

闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊13Cr、STL、不锈钢等。

优点：1.流体阻力小；2.启、闭所需力矩较小；3.可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；4.全开时，密封面受工作介质的冲蚀比截止阀小；5.形体结构比较简单，制造工艺性较好；6.结构长度比较短。

缺点：1.外形尺寸和开启高度较大，所需安装的空间亦较大；2.在启闭过程中，密封面人相对摩擦，摩损较大，甚至要在高温时容易引起擦伤现象3.一般闸阀都有两个密封面，给加工、研磨和维修增加了一些困难；4.启闭时间长。

二、蝶阀：蝶阀是蝶阀是指关闭件(阀瓣或蝶板)为圆盘,用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。

优点：1.结构简单，体积小，重量轻，耗材省，别用于大口径阀门中；2.启闭迅速，流阻小；3.可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。

可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

缺点：1.流量调节范围不大，当开启达30%时，流量就将进95%以上。

2.由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。

一般工作温度在300℃以下，PN40以下。

3.密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。

三、球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动实现启闭功能的阀门。

亦可用于流体的调节与控制，其中硬密封V型球阀其V 型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。

而多通球阀（三通、四通）在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。

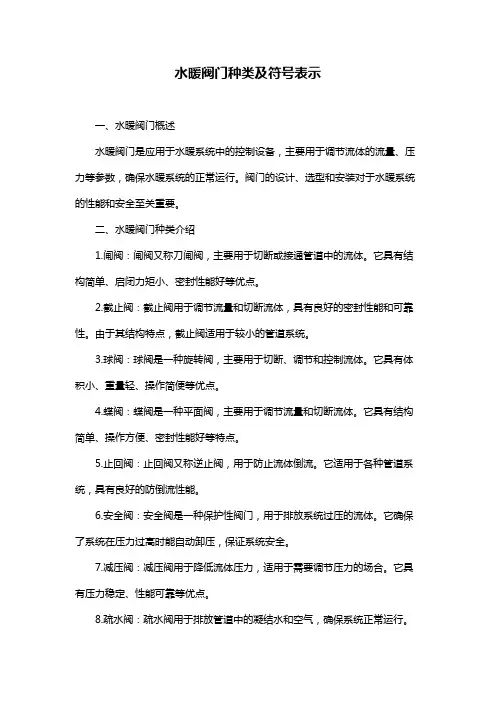

水暖阀门种类及符号表示一、水暖阀门概述水暖阀门是应用于水暖系统中的控制设备，主要用于调节流体的流量、压力等参数，确保水暖系统的正常运行。

阀门的设计、选型和安装对于水暖系统的性能和安全至关重要。

二、水暖阀门种类介绍1.闸阀：闸阀又称刀闸阀，主要用于切断或接通管道中的流体。

它具有结构简单、启闭力矩小、密封性能好等优点。

2.截止阀：截止阀用于调节流量和切断流体，具有良好的密封性能和可靠性。

由于其结构特点，截止阀适用于较小的管道系统。

3.球阀：球阀是一种旋转阀，主要用于切断、调节和控制流体。

它具有体积小、重量轻、操作简便等优点。

4.蝶阀：蝶阀是一种平面阀，主要用于调节流量和切断流体。

它具有结构简单、操作方便、密封性能好等特点。

5.止回阀：止回阀又称逆止阀，用于防止流体倒流。

它适用于各种管道系统，具有良好的防倒流性能。

6.安全阀：安全阀是一种保护性阀门，用于排放系统过压的流体。

它确保了系统在压力过高时能自动卸压，保证系统安全。

7.减压阀：减压阀用于降低流体压力，适用于需要调节压力的场合。

它具有压力稳定、性能可靠等优点。

8.疏水阀：疏水阀用于排放管道中的凝结水和空气，确保系统正常运行。

它具有结构简单、排水能力强、使用寿命长等特点。

三、符号表示及含义水暖阀门的符号表示主要包括阀门类型、驱动方式、连接方式、公称压力、公称直径等。

例如，一只手动闸阀的符号表示可能为：“Z12T-16C”，其中“Z”表示闸阀，“12”表示公称直径（单位：毫米），“T”表示手动驱动，“16”表示公称压力（单位：兆帕），“C”表示阀体材料。

四、选用与安装注意事项1.选用阀门时，应根据实际工况和需求，选择合适的阀门类型和规格。

2.安装前，应仔细阅读阀门说明书，了解阀门的结构、工作原理和安装要求。

3.安装时，要注意阀门与管道的对中，确保阀门处于垂直或水平位置。

4.安装后，要进行试运行，检查阀门是否正常工作。

五、维护与保养方法1.定期检查阀门的工作状态，发现异常情况要及时处理。

各种阀门的优缺点闸阀：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。

一般，闸阀不可作为调节流量使用。

它可以适用低温压也可以适用于高温高压，并可根据阀门的不同材质。

但闸阀一般不用于输送泥浆等介质的管路中。

优点：①流体阻力小；②启、闭所需力矩较小；③可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；④全开时，密封面受工作介质的冲蚀比截止阀小；⑤形体结构比较简单，制造工艺性较好；⑥结构长度比较短。

缺点：①外形尺寸和开启高度较大，所需安装的空间亦较大；②在启闭过程中，密封面人相对摩擦，摩损较大，甚至要在高温时容易引起擦伤现象；③一般闸阀都有两个密封面，给给加工、研磨和维修增加了一些困难；④启闭时间长。

蝶阀：蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

优点：①结构简单，体积小，重量轻，耗材省，别用于大口径阀门中；②启闭迅速，流阻小；③可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。

可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

缺点：①流量调节范围不大，当开启达30%时，流量就将进95%以上。

②由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。

一般工作温度在300℃以下，PN40以下。

③密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。

球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。

球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。

优点：①具有最低的流阻（实际为0）；②因在工作时不会卡住（在无润滑剂时），故能可靠地应用于腐蚀性介质和低沸点液体中；③在较大的压力和温度范围内，能实现完全密封；④可实现快速启闭，某些结构的启闭时间仅为0.05~0.1s，以保证能用于试验台的自动化系统中。

阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来区分。

即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类——主要用于调节介质的流量、压力等。

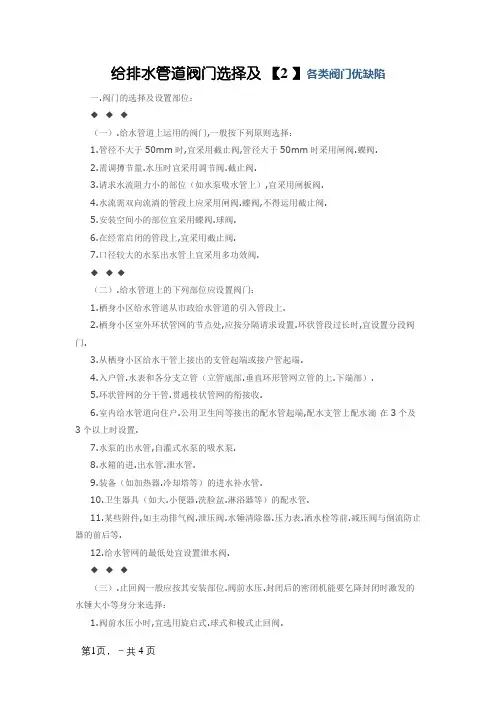

给排水管道阀门选择及【2 】各类阀门优缺陷一.阀门的选择及设置部位：◆◆◆（一）.给水管道上运用的阀门,一般按下列原则选择：1.管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀.蝶阀.2.需调撙节量.水压时宜采用调节阀.截止阀.3.请求水流阻力小的部位（如水泵吸水管上）,宜采用闸板阀.4.水流需双向流淌的管段上应采用闸阀.蝶阀,不得运用截止阀.5.安装空间小的部位宜采用蝶阀.球阀.6.在经常启闭的管段上,宜采用截止阀.7.口径较大的水泵出水管上宜采用多功效阀.◆◆◆（二）.给水管道上的下列部位应设置阀门：1.栖身小区给水管道从市政给水管道的引入管段上.2.栖身小区室外环状管网的节点处,应按分隔请求设置.环状管段过长时,宜设置分段阀门.3.从栖身小区给水干管上接出的支管起端或接户管起端.4.入户管.水表和各分支立管（立管底部.垂直环形管网立管的上.下端部）.5.环状管网的分干管.贯通枝状管网的衔接收.6.室内给水管道向住户.公用卫生间等接出的配水管起端,配水支管上配水滴在3个及3个以上时设置.7.水泵的出水管,自灌式水泵的吸水泵.8.水箱的进.出水管.泄水管.9.装备（如加热器.冷却塔等）的进水补水管.10.卫生器具（如大.小便器.洗脸盆.淋浴器等）的配水管.11.某些附件,如主动排气阀.泄压阀.水锤清除器.压力表.洒水栓等前.减压阀与倒流防止器的前后等.12.给水管网的最低处宜设置泄水阀.◆◆◆（三）.止回阀一般应按其安装部位.阀前水压.封闭后的密闭机能要乞降封闭时激发的水锤大小等身分来选择：1.阀前水压小时,宜选用旋启式.球式和梭式止回阀.2.封闭后的密闭机能请求周密时,宜选用有封闭弹簧的止回阀.3.请求减弱封闭水锤时,宜选用速闭消声止回阀或有阻尼装配的缓闭止回阀.4.止回阀的阀掰或阀芯,应能在重力或弹簧力感化下自行封闭.◆◆◆（四）.给水管道的下列管段上应设置止回阀：引入管上; 密闭的水加热器或用水装备的进水管上;水泵出水管上;进出水管合用一条管道的水箱.水塔.高地水池的出水管段上.注：装有管道倒流防止器的管段,不需在装止回阀.◆◆◆(五).给水管道的下列部位应设置排气装配：1.间歇性运用的给水管网,其管网末尾和最高点应设置主动排气阀.2.给水管网有显著升沉积累空气的管段,已在该段的峰点设主动排气阀或手动阀门排气.3.气压给水装配,当采用主动补气式气压水罐时,其配水管网的最高点应设主动排气阀.二.各类阀门的优缺陷：1闸阀：闸阀是指封闭件（闸板）沿通道轴线的垂直偏向移动的阀门,在管路上重要作为割断介质用,即全开或全关运用.一般,闸阀不可作为调撙节量运用.它可以实用低温压也可以实用于高温高压,并可根据阀门的不同材质.但闸阀一般不用于输送泥浆等介质的管路中.长处：①流体阻力小;②启.闭所需力矩较小;③可以运用在介质向两偏向流淌的环网管路上,也就是说介质的流向不受限制;④全开时,密封面受工作介质的冲蚀比截止阀小;⑤形体构造比较简略,制作工艺性较好;⑥构造长度比较短.缺陷：①外形尺寸和开启高度较大,所需安装的空间亦较大;②在启闭进程中,密封面人相对摩擦,摩损较大,甚至要在高温时轻易引起擦伤现象;③一般闸阀都有两个密封面,给给加工.研磨和维修增长了一些艰苦;④启闭时光长.2蝶阀：蝶阀是用圆盘式启闭件来去反转展转90°阁下来开启.封闭和调撙节体通道的一种阀门.长处：①构造简略,体积小,重量轻,耗材省,别用于大口径阀门中;②启闭敏捷,流阻小;③可用于带悬浮固体颗粒的介质,根据密封面的强度也可用于粉状和颗粒状介质.可实用于通风除尘管路的双向启闭及调节,普遍用于冶金.轻工.电力.石油化工体系的煤气管道及水道等.缺陷：①流量调节规模不大,当开启达30%时,流量就将进95%以上.②因为蝶阀的构造和密封材料的限制,不宜用于高温.高压的管路体系中.一般工作温度在300℃以下,PN40以下.③密封机能相对于球阀.截止阀较差,故用于密封请求不是很高的地方.3球阀：是由旋塞阀演化而来,它的启闭件是一个球体,运用球体绕阀杆的轴线扭转90°实现开启和封闭的目标.球阀在管道上重要用于割断.分派和转变介质流淌偏向,设计成V形启齿的球阀还具有优越的流量调节功效.长处：①具有最低的流阻（现实为0）;②因在工作时不会卡住（在无润滑剂时）,故能靠得住地运用于腐化性介质和低沸点液体中;③在较大的压力和温度规模内,能实现完整密封;④可实现快速启闭,某些构造的启闭时光仅为0.05~0.1s,以保证能用于实验台的主动化体系中.快速启闭阀门时,操作无冲击.⑤球形封闭件能在边界地位上主动定位;⑥工作介质在双面上密封靠得住;⑦在全开和全闭时,球体和阀座的密封面与介质隔离,是以高速经由过程阀门的介质不会引起密封面的侵蚀;⑧构造紧凑.重量轻,可以以为它是用于低温介质体系的最合理的阀门构造;⑨阀体对称,尤其是焊接阀体构造,能很好地推却来自管道的应力;⑩封闭件能推却封闭时的高压差.⑾全焊接阀体的球阀,可以直埋于地下,使阀门内件不受浸蚀,最高运用寿命可达30年,是石油.自然气管线最幻想的阀门.缺陷：①因为球阀最重要的阀座密封圈材料是聚四氟乙烯,它对几乎所有的化学物资都有是惰性的,且具有摩擦系数小.机能稳固.不易老化.温度实用规模广和密封机能优秀的分解性特色.但聚四氟乙烯的物理特征,包括较高的膨胀系数,对冷流的迟钝性和不良的热传导性,请求阀座密封的设计必须环绕这些特征进行.所以,当密封材料变硬时,密封的靠得住性就受到损坏.并且,聚四氟乙烯的耐温等级较低,只能在小于180℃情形下运用.超过此温度,密封材料就会老化.而斟酌长期运用的情形下,一般只会在120℃不运用.②它的调节机能相对于截止阀要差一些,尤其是气动阀（或电动阀）.4截止阀：是指封闭件（阀瓣）沿阀座中间线移动的阀门.根据阀瓣的这种移动情势,阀座通口的变化是与阀瓣行程成正比例关系.因为该类阀门的阀杆开启或封闭行程相对较短,并且具有异常靠得住的割断功效,又因为阀座通口的变化与阀瓣的行程成正比例关系,异常合适于对流量的调节.是以,这种类型的阀门异常迁合作为割断或调节以及撙节用.长处：①在开启和封闭进程中,因为阀瓣与阀体密封面间的磨擦力比闸阀小,因而耐磨.②开启高度一般仅为阀座通道的1/4,是以比闸阀小得多;③平日在阀体和阀瓣上只有一个密封面,因而制作工艺性比较好,便于维修.④因为其填料一般为石棉与石墨的混杂物,故耐温等级较高.一般蒸汽阀门都用截止阀.缺陷：①因为介质经由过程阀门的流淌偏向产生了变化,是以截止阀的最小流阻也较高于大多半其他类型的阀门;②因为行程较长,开启速度较球阀慢.5旋塞阀：是指封闭件成柱塞形的扭转阀,经由过程90°的扭转使阀塞上的通道口与阀体上的通道口相通或离开,实现开启或封闭的一种阀门.阀塞的外形可成圆柱形或圆锥形.其道理与球阀根本类似,球阀是在旋塞阀的基本上成长起来的,其重要用于油田开采,同时也用于石油化工.6安全阀：是指在受压容器.装备或管路上,作为超压破坏装配.当装备.容器或管路内的压力升高明过许可值时,阀门主动开启,继而全量排放,以防止装备.容器或管路和压力持续升高;当压力下降到划定值时,阀门应主动实时封闭,从而破坏装备.容器或管路的安全运行.7蒸汽疏水阀：在输送蒸汽.紧缩空气等介质中,会有一些冷凝水形成,为了保证装配的工作效力和安全运转,就应实时排放这些无用且有害的介质,以保证装配的消费和运用.它有以下感化：①能敏捷清除产生的凝聚水;②防止蒸汽泄漏;③清除空气及其他不凝性气体.8减压阀：是经由过程调节,将进口压力减至某一须要的出口压力,并依附介质本身的能量,使出口压力主动保持稳固的阀门.9止回阀：又称逆流阀.逆止阀.背压阀和单向阀.这些阀门是靠管路中介质本身的流淌产生的力主动开启和封闭的,属于一种主动阀门.止回阀用于管路体系,其重要感化是防止介质倒流.防止泵及驱动电念头反转,以及容器介质的泄放.止回阀还可用于给个中的压力可能升至超过体系压的帮助体系供给补给的管路上.重要可分为旋启式（依重心扭转）与起落式（沿轴线移动）.。
