变电站二次设备巡检作业指导书一、前言随着我国电力行业的快速发展，变电站的数量和规模不断壮大，二次设备的安全稳定运行显得尤为重要。

二次设备巡检作为保障电力系统正常运行的关键环节，其工作质量直接影响到电力系统的安全稳定。

然而，传统的人工巡检方式存在诸多问题，如工作效率低、巡检质量难以保证、数据记录不规范等。

为了提高二次设备巡检的质量和效率，本文针对变电站二次设备巡检作业指导书进行编写，以规范巡检流程，提高巡检质量，确保电力系统的安全稳定运行。

二、巡检内容1.设备外观检查：检查设备外观是否完好，无破损、锈蚀等情况；2.设备运行状态检查：检查设备运行参数是否正常，各部件工作是否正常；3.二次回路检查：检查二次回路接线是否牢固，无松动、短路等情况；4.保护装置检查：检查保护装置设置是否正确，功能是否正常；5.仪表和信号检查：检查各类仪表和信号装置是否正常，数据是否准确；6.设备清洁度检查：检查设备内外部是否清洁，无尘埃、油污等；7.安全设施检查：检查安全设施是否完好，无损坏、缺失等情况。

三、巡检流程1.准备工作：检查巡检工具、仪器仪表是否齐全，确保设备正常运行；2.设备外观检查：按照设备清单，逐一检查设备外观，做好记录；3.设备运行状态检查：通过监控系统或现场检查，确认设备运行状态是否正常；4.二次回路检查：检查二次回路接线、端子排、连接线等，确保接线牢固、无短路；5.保护装置检查：检查保护装置设置，功能试验，确保保护装置正常；6.仪表和信号检查：检查各类仪表和信号装置，确保数据准确、装置正常；7.设备清洁度检查：清洁设备内外部，保持设备清洁；8.安全设施检查：检查安全设施完好，无损坏、缺失；9.数据记录：将巡检过程中发现的问题、隐患、整改情况等记录在巡检表上；10.巡检总结：对本次巡检工作进行总结，分析存在的问题，提出改进措施。

四、注意事项1.巡检过程中，应遵守电力安全规程，确保人身安全；2.巡检人员应具备一定的专业知识和技能，熟悉设备结构和工作原理；3.巡检过程中，如发现设备问题，应及时上报，制定整改措施；4.定期总结巡检经验，不断完善和优化巡检流程；5.注重培训，提高巡检人员的业务水平和工作能力。

直流屏检修作业指导书1 范围1.1 本规程适用于金牛坪水电厂直流系统及蓄电池的检修与维护。

1.2 本规程规定了金牛坪水电厂直流系统及蓄电池的整体检修的周期、项目、工艺和标准以及部件检修的工艺、步骤、标准。

1.3 本规程适用于检修维护人员、生产管理人员对直流系统及蓄电池的检修管理。

2 规范性引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》GZDW智能高频开关直流电源系统技术手册胶体阀控式固定型铅酸蓄电池dryfit系列使用维护手册3 术语与定义下列术语和定义适用于本标准。

3.1 整体检修指根据直流系统的检修周期和有关规定，对直流系统进行的检修工作。

整体检修中列出的各部件的检修方法详见“6.5 设备主要检修流程项目、工艺、标准”。

3.2部件检修指根据某个部件的检修周期和有关规定，对其单独进行的检修工作；一般应在不影响直流系统的运行状态下进行，工期不宜过长。

3.3 初充电(first charge)新的蓄电池在交付使用前，为完全达到荷电状态所进行的第一次充电。

初充电的工作程序应参照制造厂家说明书进行。

3.4 恒流充电(constant current charge)充电电流在充电电压范围内，维持在恒定值的充电。

3.5 均衡充电(equalizing charge)为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。

3.6 恒流限压充电(constant-current limit voltage charge)先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，至到充电完毕。

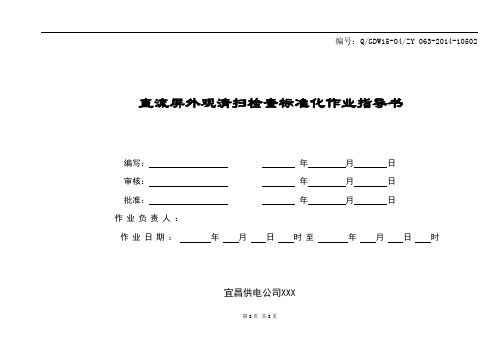

编号：Q/GDW15-04/ZY 063-2014-10502直流屏外观清扫检查标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期：年月日时至年月日时宜昌供电公司XXX第8页共8页1范围本作业指导书适用于宜昌供电公司变电站直流电源屏柜体外观清扫检查工作。

2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB 50150—1991《电气装置安装工程：电气设备交接试验标准》GB 50171—1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》DL/T 969-2005《变电站运行导则》DL/T 459-2000《电力系统直流电源柜定货技术条件》DL/T 5044-95《火力发电厂、变电所直流系统设计技术规定》DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 5136—2001《火力发电厂、变电所二次接线设计技术规程》国家电网生[2006]512号《变电站管理规范》Q/GDW 750-2012《智能变电站运行管理规范》Q/GDW 751-2012《变电站智能设备运行维护导则》Q/GDW 1168-2013《输变电设备状态检修试验规程》Q/GDW 606-2012《变电站直流系统检修导则》国家电网安监[2013]664号《电力安全工作规程（变电部分）》鄂电司生［2010］70号《变电站运行管理规定》湖北省电力公司关于《变电站直流系统保险及负荷开关配备的规定》第8页共8页3 修前准备3.1 准备工作安排3.2 作业人员要求3.3 工器具第8页共8页第8页 共8页3.4 材料3.5 定置图及围栏图X 变电站主控室3.6 危险点分析第8页共8页3.7 人员分工4 流程图第8页共8页5 作业程序及作业标准5.1 开工5.2 检修内容和工艺标准第8页共8页5.3 竣工6 验收第8页共8页7作业指导书执行情况评估第8页共8页。

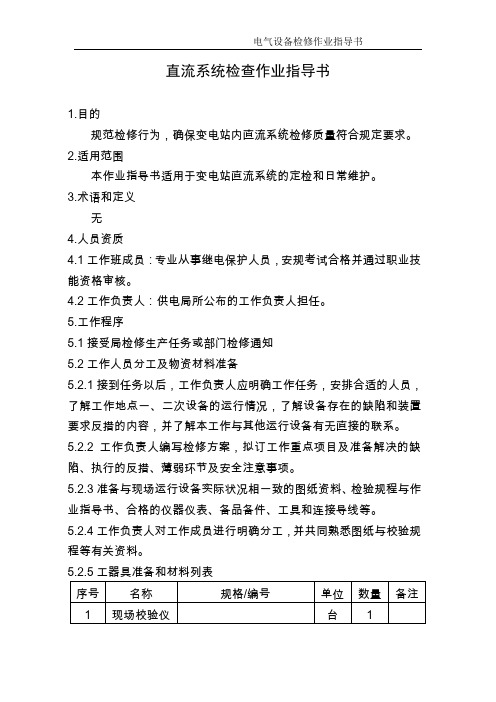

直流系统检查作业指导书1.目的规范检修行为，确保变电站内直流系统检修质量符合规定要求。

2.适用范围本作业指导书适用于变电站直流系统的定检和日常维护。

3.术语和定义无4.人员资质4.1工作班成员：专业从事继电保护人员，安规考试合格并通过职业技能资格审核。

4.2工作负责人：供电局所公布的工作负责人担任。

5.工作程序5.1接受局检修生产任务或部门检修通知5.2工作人员分工及物资材料准备5.2.1接到任务以后，工作负责人应明确工作任务，安排合适的人员，了解工作地点一、二次设备的运行情况，了解设备存在的缺陷和装臵要求反措的内容，并了解本工作与其他运行设备有无直接的联系。

5.2.2工作负责人编写检修方案，拟订工作重点项目及准备解决的缺陷、执行的反措、薄弱环节及安全注意事项。

5.2.3准备与现场运行设备实际状况相一致的图纸资料、检验规程与作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。

5.2.4工作负责人对工作成员进行明确分工，并共同熟悉图纸与校验规程等有关资料。

5.2.5工器具准备和材料列表5.3办理工作票5.3.1工作负责人填写工作票，并经工作票签发人审核签发工作票。

5.3.2填写安全技术交底单（详见附件1），明确工作现场周围带电部位、运行设备并进行危险点分析。

5.3.3工作负责人将工作票送至运行值班室办理工作票。

5.4协同运行人员布臵安全措施5.4.1蓄电池放电时由运行人员断开相应蓄电池组电源开关，即将所要放电蓄电池组与直流负荷及充电机断开。

5.4.2由检修人员根据工作内容逐项实施继电保护安全措施。

5.5工作负责人向工作班成员安全交底5.5.1召开班前会5.5.2向工作班成员进行安全技术交底及危险点危险源辨识，做到人人心中有数，明确工作任务和分工。

5.5.3向工作班成员交待工作内容及安全措施交底，落实责任，由工作班成员本人在工作票上签字确认。

5.6现场检验5.6.1绝缘监察及信号报警试验1)直流系统绝缘监察功能检查，分别用5～25kΩ电阻模拟直流接地，直流系统显示接地电阻值正确，并应能发出声光报警。

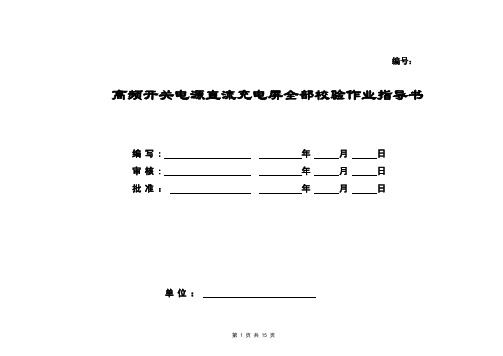

编号：高频开关电源直流充电屏全部校验作业指导书编写:年月日审核:年月日批准：年月日单位：1范围本指导书适用于高频开关电源直流充电屏校验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文.本作业指导书出版时,所有版本均为有效.所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监[2005］83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）DL/T 637-1997《阀控式密封蓄电池定货技术条件》DL/T 459-2000《电力系统直流电源柜定货技术条件》DL/T 5044-95《火力发电厂、变电所直流系统设计技术规定》DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程湖北省电力公司关于《变电站直流系统保险及负荷开关配备的规定》高频开关电源直流系统产品技术说明书3修前准备3.1准备工作安排人员要求3.23.4 材料3.5 危险点分析3。

6 安全措施4．高频开关电源直流系统全部校验流程图→→→→→→↓←←←←←←↓→→→→5．作业程序和作业标准5．1开工5。

2检修电源的使用5．3 检修内容和工艺标准5．4 状态检查5．5完工。

500kV巴南变电站
直流设备巡视作业指导书
批准：
审定：
审核：
编写：
重庆市电力公司超高压局二〇〇七年十二月
目录
一、范围
二、引用标准
三、直流设备巡视工作流程
四、巡视前的准备
五、巡视工作人员标准
六、危险点分析与控制措施
七、巡视工作步骤
八、巡视工作小结
附录A 巡视工作所需的工器具、仪表、资料及材料附录B 500kV巴南变电站直流设备标准巡视卡
一、范围
1、本指导书规定了重庆市电力公司超高压局500kV巴南变电站直流设备定期巡视作业程序。

2、本指导书适用于重庆市电力公司超高压局500kV巴南变电站直流设备定期巡视作业，通讯、自动化设备直流设备巡视可参照执行。

3、本指导书适用于重庆市电力公司超高压局500kV巴南变电站直流设备运行维护人员，同时可供非直流专业人员参考。

二、引用标准
1、电力系统用蓄电池直流电源装置运行与维护技术规程国家经贸委
2、电业安全工作规程国家电网公司
3、变电站管理规范国家电网公司
4、变电站运行管理规范重庆市电力公司
5、有人(无人)值班变电站运行规程重庆市电力公司
三、直流设备巡视工作流程
四、巡视前的准备
五、巡视工作人员标准
七、巡视工作步骤
八、巡视工作小结
附录A 巡视所需的工器具、仪表、资料及材料（一）巡视所需的工器具、仪表：
（二）巡视所需的检修材料、资料表：
附录B 500kV巴南变电站直流设备标准巡视卡
500kV巴南变电站直流设备标准巡视卡。

变电站安全工器具检查作业指导书模版以下是一个变电站安全工器具检查作业指导书模版的参考：一、目的本作业指导书的目的是为了确保变电站安全工器具的正确、有效使用和保养，降低事故发生的概率，保障工作人员的安全。

二、适用范围本指导书适用于所有变电站的安全工器具的管理和使用。

三、相关法规和标准1. 《变电站工作人员安全管理办法》2. 国家标准 GB 2671-2001《变电所安全工器具通用技术条件》3. 企业内部标准和规定四、作业程序1. 检查前的准备工作a. 确认检查的变电站和检查的安全工器具类型；b. 准备相关的检查工具和记录表格；c. 确认是否有供电或工作人员安全方面的特殊要求。

2. 制定检查计划a. 根据变电站的管理要求和作业计划，制定安全工器具检查的计划；b. 确定检查内容，包括器具的完整性、工作性能等。

3. 预检查a. 检查安全工器具的存放位置和方式；b. 检查器具的标识和有效期限；c. 检查器具外观，是否有损坏或松动的部分；d. 检查器具的工作性能，如电压表、电流表等的准确性。

4. 进行实际检查a. 按照检查计划的要求逐一检查工器具；b. 检查工器具的完整性，如绝缘是否完好，电线是否断裂等；c. 检查工器具的使用情况，如操作杆是否灵活，开关是否正常等；d. 确认工器具的有效期限，是否已过期；e. 检查工器具的标识和说明书是否清晰可见。

5. 记录检查结果a. 将检查结果记录在检查表格中，包括安全工器具的名称、型号、检查日期、检查人员等信息；b. 对于有问题的工器具，记录其问题的性质和严重程度；c. 如有需要，记录对工器具采取的处理措施。

6. 处理异常情况a. 对于有问题的工器具，根据情况采取相应的处理措施，如维修、更换等；b. 将处理结果记录在相应的表格中。

7. 汇总和分析检查结果a. 汇总所有检查结果，对问题进行分类和归纳；b. 根据检查结果分析存在的问题和原因；c. 提出改进措施和建议，以提升变电站安全工器具管理水平。

直流系统检修维护现场作业指导书1 适用范围1.1本指导书适用于变电站、开闭所直流系统的检修维护及常见故障处理.1。

2本指导书目标是使专业人员现场检修作业规范化、提高工作效率、防止直流系统事故的发生。

2 引用标准DL/T5120—2000小型电力工程直流系统设计规程DL/T724—2000电力系统用蓄电池直流电源装置运行与维护技术规程DL/T637—1997阀控式密封铅酸蓄电池订货技术条件GB13337。

1—91固定型防酸式铅酸蓄电池技术条件GB50172-92电气装置安装工程蓄电池施工及验收规范GB50150—91电气装置安装工程电气设备交接试验标准电力工程直流系统设计手册/白忠敏等编著中国电力出版社1998《山西省电力公司直流系统技术管理条例》3 日常维护周期及项目3.1日常维护周期3。

1。

1防酸蓄电池：每月对所辖变电站、开闭所直流系统全部蓄电池的单体端电压、密度和温度测记维护一次。

典型电池(或称领示电池）电压、比重和温度的测量，有人值守的变电站每周一次，无人值守变电站、开闭所,每月至少一次。

3.1。

2阀控式蓄电池:每月对所辖变电站、开闭所直流系统全部蓄电池的单体端电压和温度测记维护一次.无人值守变电站、开闭所，每月至少一次。

3.1.3新安装或大修中更换过电解液的防酸蓄电池组，第一年，每六个月进行一次核对性放电；运行一年后的防酸蓄电池组,1-2年进行一次核对性放电，特殊情况，经各单位分管直流的总工（副总）批准的除外。

3.1。

4新安装的阀控式蓄电池组，虽然已在生产厂内进行了初充电,但应进行全容量放电试验验收（即：容量验收试验)，以后每隔2-3年进行一次全容量放电试验。

运行了六年以后的阀控式蓄电池，应每年作一次全容量放电试验。

3.1。

5充电机每年进行一次稳压稳流精度及纹波系数试验。

3。

1。

6充电机的交流、直流过、欠压，直流过流定值每年进行一次传动试验。

3。

1。

7每年校验一次直流输出电压表、电流表。
