热镀锌钢格板规格型号如何表示

钢格板标示的识别方法
为了能够简化钢格板型号的表示方法我们会采用一些简单的字符和字母来表达各种钢格板的术语，但是对于一些刚刚接触钢格板的人来说要想了解这些字符和字母所表达的意思是很难的。

为此我们特简单整理，以便各位方便了解。

根据承载扁钢高度和厚度、承载扁钢与横杆之前的间距离、钢格板结构形式、扁钢的类型，以及表面防腐处理方式等不同，形成各种各样的钢格板规格，型号表示方法如图：
注：
1. 钢格板制作方式，例如:
W —> 压焊钢格板(在标记中可省略)；
L —> 压锁钢格板（插接钢格板）
2. 承载扁钢的中心间距，单位为毫米(mm)；
3. 横杆的中心间距离，单位为毫米(mm)；
4. 承载扁钢类型的：
I —> Ⅰ形扁钢；
F —> 普通扁钢（平面型扁钢）；
S —> 齿形扁钢。

5. 表面防腐处理状态标记:
P —涂漆表面处理；
G —热镀锌表面处理(在标记中省略)；
U —表面不作处理。

我们来举一个钢格板标记的例子，如：钢格板的承载扁钢为齿型扁钢钢，扁钢截面尺寸为30mm×4mm，承载扁钢中心间距为30mm，横杆中心间距为100mm，生产方式为压焊钢格板，表面涂漆处理，那么钢格板规格应标记为G304／40／100WSP。

以上希望能够在您选择钢格板时帮到您，如有不祥之处可随时来咨询超峰钢格板厂。

转自超峰钢格板厂,转载请注明：。

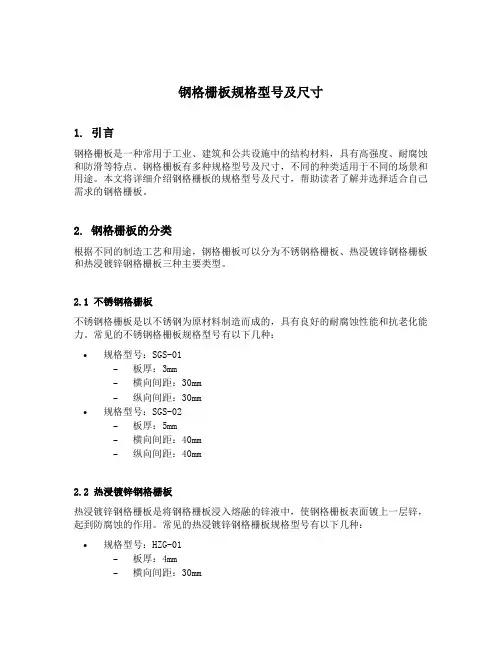

钢格栅板规格型号及尺寸1. 引言钢格栅板是一种常用于工业、建筑和公共设施中的结构材料，具有高强度、耐腐蚀和防滑等特点。

钢格栅板有多种规格型号及尺寸，不同的种类适用于不同的场景和用途。

本文将详细介绍钢格栅板的规格型号及尺寸，帮助读者了解并选择适合自己需求的钢格栅板。

2. 钢格栅板的分类根据不同的制造工艺和用途，钢格栅板可以分为不锈钢格栅板、热浸镀锌钢格栅板和热浸镀锌钢格栅板三种主要类型。

2.1 不锈钢格栅板不锈钢格栅板是以不锈钢为原材料制造而成的，具有良好的耐腐蚀性能和抗老化能力。

常见的不锈钢格栅板规格型号有以下几种：•规格型号：SGS-01–板厚：3mm–横向间距：30mm–纵向间距：30mm•规格型号：SGS-02–板厚：5mm–横向间距：40mm–纵向间距：40mm2.2 热浸镀锌钢格栅板热浸镀锌钢格栅板是将钢格栅板浸入熔融的锌液中，使钢格栅板表面镀上一层锌，起到防腐蚀的作用。

常见的热浸镀锌钢格栅板规格型号有以下几种：•规格型号：HZG-01–板厚：4mm–横向间距：30mm–纵向间距：30mm•规格型号：HZG-02–板厚：6mm–横向间距：40mm–纵向间距：40mm2.3 热浸镀锌钢格栅板热镀锌钢格栅板是在冷轧或热轧的钢板表面涂覆一层锌，并经过加热处理，使锌涂层与钢板表面发生化学反应并形成合金层。

常见的热镀锌钢格栅板规格型号有以下几种：•规格型号：HDG-01–板厚：5mm–横向间距：40mm–纵向间距：40mm•规格型号：HDG-02–板厚：8mm–横向间距：50mm–纵向间距：50mm3. 钢格栅板的尺寸和重量钢格栅板的尺寸和重量是选择合适规格型号的重要参考因素。

3.1 尺寸钢格栅板的尺寸一般以长度和宽度来表示。

常见的钢格栅板长度有1m、2m、3m等不同尺寸，宽度一般为1m。

当然，具体的尺寸还可以根据用户的需求进行定制。

3.2 重量钢格栅板的重量主要取决于板厚、间距、长度和宽度等因素。

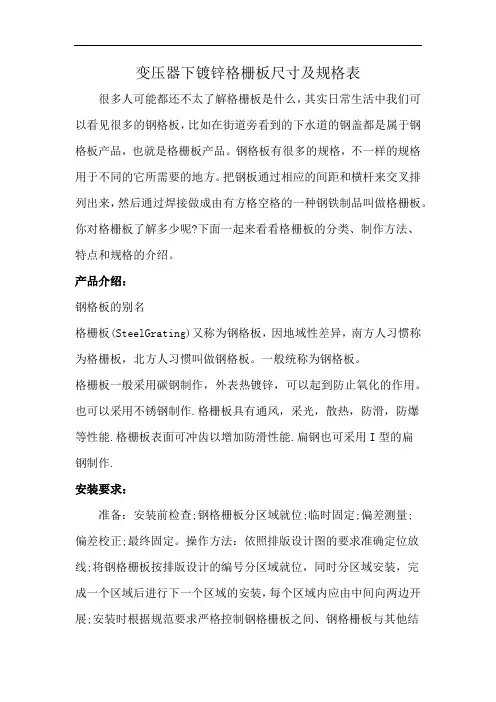

变压器下镀锌格栅板尺寸及规格表很多人可能都还不太了解格栅板是什么，其实日常生活中我们可以看见很多的钢格板，比如在街道旁看到的下水道的钢盖都是属于钢格板产品，也就是格栅板产品。

钢格板有很多的规格，不一样的规格用于不同的它所需要的地方。

把钢板通过相应的间距和横杆来交叉排列出来，然后通过焊接做成由有方格空格的一种钢铁制品叫做格栅板。

你对格栅板了解多少呢?下面一起来看看格栅板的分类、制作方法、特点和规格的介绍。

产品介绍：钢格板的别名格栅板(SteelGrating)又称为钢格板，因地域性差异，南方人习惯称为格栅板，北方人习惯叫做钢格板。

一般统称为钢格板。

格栅板一般采用碳钢制作，外表热镀锌，可以起到防止氧化的作用。

也可以采用不锈钢制作.格栅板具有通风，采光，散热，防滑，防爆等性能.格栅板表面可冲齿以增加防滑性能.扁钢也可采用I型的扁钢制作.安装要求：准备：安装前检查;钢格栅板分区域就位;临时固定;偏差测量;偏差校正;最终固定。

操作方法：依照排版设计图的要求准确定位放线;将钢格栅板按排版设计的编号分区域就位，同时分区域安装，完成一个区域后进行下一个区域的安装，每个区域内应由中间向两边开展;安装时根据规范要求严格控制钢格栅板之间、钢格栅板与其他结构之间的间距;钢格栅板就位后先用安装夹做临时固定，经偏差测量并进行校正后再做最后固定;钢格栅板按图示方向排列，遇到H型钢柱时钢格栅板开口，开口处用钢板作100mm(高)×6mm踢脚板。

钢格栅板安装后如不需移动，可将其焊接在支架上或钢梁上，焊后去除焊渣和飞溅，手工涂两道富锌漆。

格栅板的分类：根据焊接方式的不同分成穿锁格栅板、穿焊格栅板、压焊格栅板、相嵌格栅板。

根据格栅板负载的不同分成：平面格栅板、齿型格栅板和工字格栅板。

根据其用途的不同分成：一般用途的钢格栅板、专用钢格栅板。

根据材料的不同分成：不锈钢型的格栅板以及碳钢型格栅板。

格栅板的制作方法格栅板的型号规格是可以根据客户需求进行定制的，通过切割，开孔，包边等工序进行加工就可做成客户需要的产品。

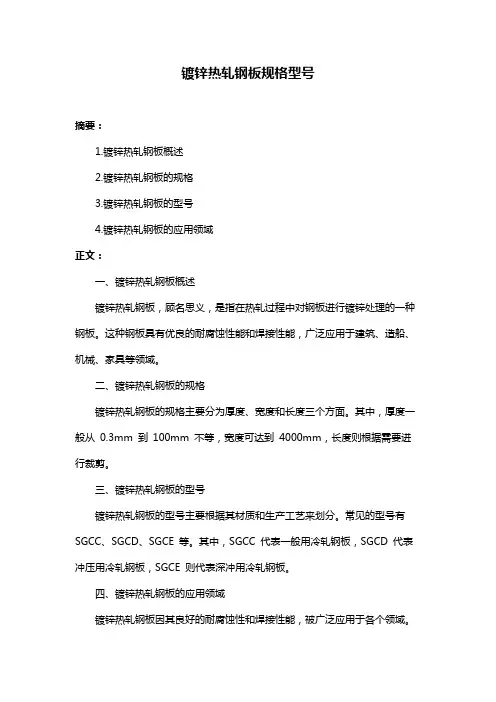

镀锌热轧钢板规格型号
摘要：
1.镀锌热轧钢板概述
2.镀锌热轧钢板的规格
3.镀锌热轧钢板的型号
4.镀锌热轧钢板的应用领域
正文：
一、镀锌热轧钢板概述
镀锌热轧钢板，顾名思义，是指在热轧过程中对钢板进行镀锌处理的一种钢板。

这种钢板具有优良的耐腐蚀性能和焊接性能，广泛应用于建筑、造船、机械、家具等领域。

二、镀锌热轧钢板的规格
镀锌热轧钢板的规格主要分为厚度、宽度和长度三个方面。

其中，厚度一般从0.3mm 到100mm 不等，宽度可达到4000mm，长度则根据需要进行裁剪。

三、镀锌热轧钢板的型号
镀锌热轧钢板的型号主要根据其材质和生产工艺来划分。

常见的型号有SGCC、SGCD、SGCE 等。

其中，SGCC 代表一般用冷轧钢板，SGCD 代表冲压用冷轧钢板，SGCE 则代表深冲用冷轧钢板。

四、镀锌热轧钢板的应用领域
镀锌热轧钢板因其良好的耐腐蚀性和焊接性能，被广泛应用于各个领域。

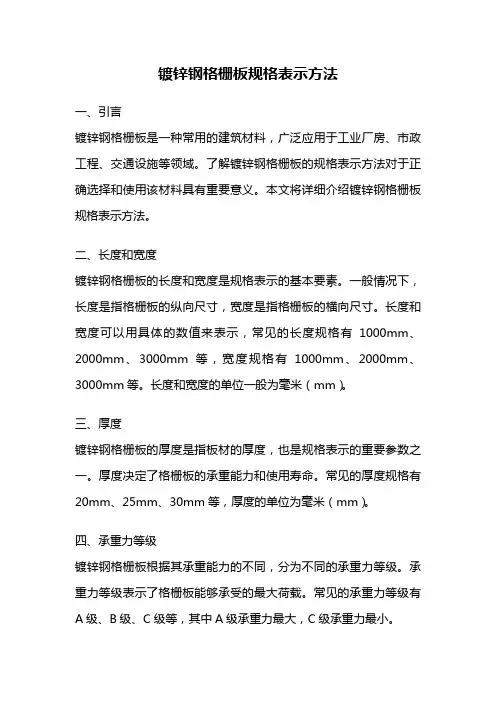

镀锌钢格栅板规格表示方法一、引言镀锌钢格栅板是一种常用的建筑材料，广泛应用于工业厂房、市政工程、交通设施等领域。

了解镀锌钢格栅板的规格表示方法对于正确选择和使用该材料具有重要意义。

本文将详细介绍镀锌钢格栅板规格表示方法。

二、长度和宽度镀锌钢格栅板的长度和宽度是规格表示的基本要素。

一般情况下，长度是指格栅板的纵向尺寸，宽度是指格栅板的横向尺寸。

长度和宽度可以用具体的数值来表示，常见的长度规格有1000mm、2000mm、3000mm等，宽度规格有1000mm、2000mm、3000mm等。

长度和宽度的单位一般为毫米（mm）。

三、厚度镀锌钢格栅板的厚度是指板材的厚度，也是规格表示的重要参数之一。

厚度决定了格栅板的承重能力和使用寿命。

常见的厚度规格有20mm、25mm、30mm等，厚度的单位为毫米（mm）。

四、承重力等级镀锌钢格栅板根据其承重能力的不同，分为不同的承重力等级。

承重力等级表示了格栅板能够承受的最大荷载。

常见的承重力等级有A级、B级、C级等，其中A级承重力最大，C级承重力最小。

五、表面处理镀锌钢格栅板的表面处理方式也是规格表示的一部分。

表面处理主要是为了提高格栅板的防腐性能和美观度。

常见的表面处理方式有镀锌、喷塑、热浸镀锌等。

镀锌是将镀锌钢格栅板浸入熔化的锌液中，使得钢格栅板表面形成一层均匀的锌层，从而提高了其防腐性能。

六、焊接方式镀锌钢格栅板的焊接方式也是规格表示的一部分。

焊接方式主要是指格栅板的扁钢与扁钢之间的连接方式。

常见的焊接方式有电焊、手工焊等。

电焊是指通过电流加热将格栅板的扁钢焊接在一起，形成坚固的连接。

七、边框形式镀锌钢格栅板的边框形式也是规格表示的一部分。

边框形式主要是指格栅板四周的边框结构。

常见的边框形式有平边框、角钢边框等。

平边框是指格栅板四周没有边框，角钢边框是指格栅板四周用角钢固定。

八、孔型镀锌钢格栅板的孔型也是规格表示的一部分。

孔型主要是指格栅板上的开孔形状。

常见的孔型有正方孔、长方孔、圆孔等。

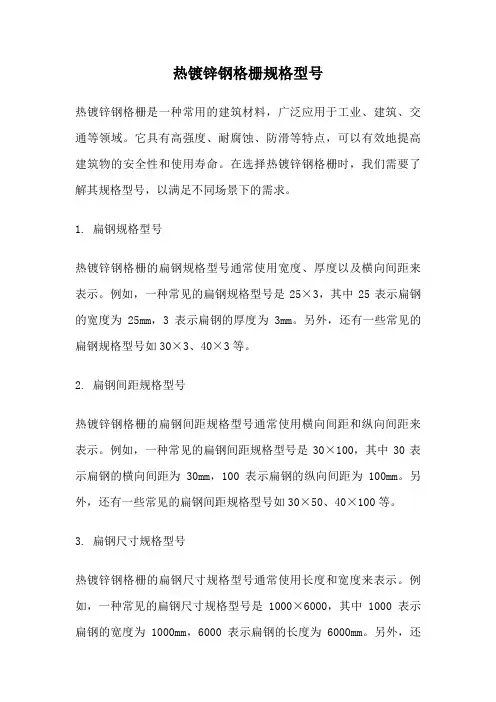

热镀锌钢格栅规格型号热镀锌钢格栅是一种常用的建筑材料，广泛应用于工业、建筑、交通等领域。

它具有高强度、耐腐蚀、防滑等特点，可以有效地提高建筑物的安全性和使用寿命。

在选择热镀锌钢格栅时，我们需要了解其规格型号，以满足不同场景下的需求。

1. 扁钢规格型号热镀锌钢格栅的扁钢规格型号通常使用宽度、厚度以及横向间距来表示。

例如，一种常见的扁钢规格型号是25×3，其中25表示扁钢的宽度为25mm，3表示扁钢的厚度为3mm。

另外，还有一些常见的扁钢规格型号如30×3、40×3等。

2. 扁钢间距规格型号热镀锌钢格栅的扁钢间距规格型号通常使用横向间距和纵向间距来表示。

例如，一种常见的扁钢间距规格型号是30×100，其中30表示扁钢的横向间距为30mm，100表示扁钢的纵向间距为100mm。

另外，还有一些常见的扁钢间距规格型号如30×50、40×100等。

3. 扁钢尺寸规格型号热镀锌钢格栅的扁钢尺寸规格型号通常使用长度和宽度来表示。

例如，一种常见的扁钢尺寸规格型号是1000×6000，其中1000表示扁钢的宽度为1000mm，6000表示扁钢的长度为6000mm。

另外，还有一些常见的扁钢尺寸规格型号如900×6000、1200×6000等。

4. 扁钢形状规格型号热镀锌钢格栅的扁钢形状规格型号通常使用不同的形状来表示。

例如，一种常见的扁钢形状规格型号是I型扁钢，其形状类似于大写字母"I"。

另外，还有一些常见的扁钢形状规格型号如T型扁钢、U 型扁钢等。

5. 扁钢边框规格型号热镀锌钢格栅的扁钢边框规格型号通常使用边框宽度和边框厚度来表示。

例如，一种常见的扁钢边框规格型号是25×5，其中25表示边框的宽度为25mm，5表示边框的厚度为5mm。

另外，还有一些常见的扁钢边框规格型号如30×5、40×5等。

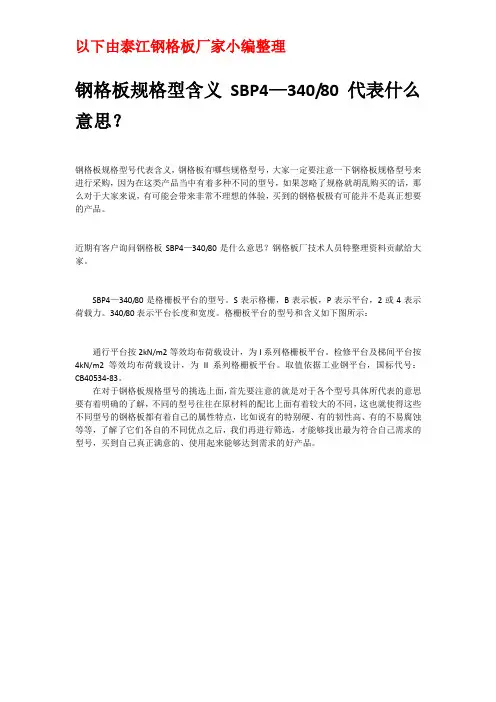

以下由泰江钢格板厂家小编整理
钢格板规格型含义SBP4—340/80代表什么意思？
钢格板规格型号代表含义，钢格板有哪些规格型号，大家一定要注意一下钢格板规格型号来进行采购，因为在这类产品当中有着多种不同的型号，如果忽略了规格就胡乱购买的话，那么对于大家来说，有可能会带来非常不理想的体验，买到的钢格板极有可能并不是真正想要的产品。

近期有客户询问钢格板SBP4—340/80是什么意思？钢格板厂技术人员特整理资料贡献给大家。

SBP4—340/80是格栅板平台的型号。

S表示格栅，B表示板，P表示平台，2或4表示荷载力。

340/80表示平台长度和宽度。

格栅板平台的型号和含义如下图所示：
通行平台按2kN/m2等效均布荷载设计，为I系列格栅板平台。

检修平台及梯间平台按4kN/m2等效均布荷载设计，为II系列格栅板平台。

取值依据工业钢平台，国标代号：CB40534-83。

在对于钢格板规格型号的挑选上面，首先要注意的就是对于各个型号具体所代表的意思要有着明确的了解，不同的型号往往在原材料的配比上面有着较大的不同，这也就使得这些不同型号的钢格板都有着自己的属性特点，比如说有的特别硬、有的韧性高、有的不易腐蚀等等，了解了它们各自的不同优点之后，我们再进行筛选，才能够找出最为符合自己需求的型号，买到自己真正满意的、使用起来能够达到需求的好产品。

一、纲格栅板各XZ种规格二、型号分类及标记说明标记：钢格栅板分类的型号、纵条的侧边状态和表面保护状况等，可用代号表示。

注：1、横条的间距有A、B两种；A表示中心距为100mm，B表示中心距为50mm。

2、纵条的间距有三种：1表示系列1，间距为30mm(中心距)；2表示系列2，间距为40mm(中心距)；3表示系列3，间距为60mm(中心距)。

3、纵条的侧边状态有P、S两种：P表示平面形(在标记中可省略)；S表示齿形。

4、表面状态有G、B、PT、U四种：G表示热浸镀锌；B表示浸渍沥青；PT表示涂漆；U表示不处理(在标记中可省略)。

三、安全载荷、挠度、跨距表钢格板第 1 页系列一扁钢间距30mm 第 2 页 系列二扁钢间距40mm 第 3 页 系列三扁钢间距60mm型号横杆间距(mm) 自重(Kg/m2) 扁钢规格(mm)跨距(mm)150 300 450 600 750 900 1050 1200 1500 1800 2100 2400 2700 3000 3300 3600 G203/30/100 G203/30/50 100 50 22 25.1 20×3 U D 402 0.2 100 0.8 45 1.81 25 3.22 16 5.03 11 7.24 8 9.85 6 12.87 4 20.11 3 28.96 239.41G205/30/100 G205/30/50 100 50 33.3 36.4 20×5 U D 671 0.2 167 0.8 74 1.81 42 3.22 27 5.03 18 7.24 13 8.85 10 12.87 6 20.11 4 28.96 339.41G253/30/100 100 26.6 25×3 U D 629 157 70 39 25 17 13 10 616.09 4 3 2G253/30/50 50 29.7 0.16 0.64 1.45 2.57 4.02 5.8 7.88 10.3 23.17 31.53 41.18 G255/30/100 100 40.9 25×5 U D 1048 262 115 65 42 29 21 16 10 16.09 7 5 4G255/30/50 50 43.8 0.16 0.64 1.45 2.57 4.02 5.79 7.88 10.3 23.17 31.53 41.18G323/30/100 100 33.3 32×3 U D 1031 257 114 64 41 28 21 16 10 7 18.1 5 4 3G323/30/50 50 36.2 0.13 0.5 1.13 2.01 3.14 4.52 6.16 8.04 12.57 24.63 32.18 40.72G325/30/100 100 51.6 32×5 U D 1718 429 190 107 68 47 35 26 17 11 18.1 8 6 5 4G325/30/50 50 54.8 0.13 0.5 1.13 2.01 3.14 4.52 6.16 8.04 12.57 24.63 32.18 40.72 40.22 G403/30/100 100 40.8 40×3 U D 1610 402 179 100 64 44 33 25 16 11 14.48 8 6 5G403/30/50 50 43.8 0.1 0.4 0.9 1.61 2.51 3.62 4.93 6.44 10.05 19.71 25.74 32.58G385/30/100 100 63.740×5 U D 2684 671 298 167 107 74 54 41 26 16 15.24 18 14.48 9 7 6G385/30/50 50 66.9 0.1 0.4 0.9 1.61 2.51 3.62 4.93 6.44 10.05 27.09 34.29 42.34 G405/30/100 100 71.3 45×5 U 3397 849 377 212 135 94 69 523323231786G405/30/50 50 74.5 D 0.09 0.34 0.8 1.43 2.23 3.22 4.38 5.72 8.94 12.87 12.87 17.52 32.58 40.22G505/30/100 100 78.950×5UD4149 1048 465 261 167 115 85 65 41 2811.5821 16 1226.0610 8 7G505/30/50 50 82 0.08 0.32 0.72 1.29 2.01 2.9 3.94 5.15 8.04 15.77 20.59 32.18 38.93 46.33G655/30/100 100 10265×5UD7088 1771 787 442 283 196 144 110 70 488.9135 27 21 1724.7514 9G655/30/50 50 105 0.06 0.25 0.56 0.99 1.55 2.23 3.03 3.96 6.19 12.13 15.84 20.05 29.95 35.64 注：加重线左边为4Kpa均布荷载之下，挠度≤5mm的相应跨距，这是行人步履舒适的极限挠度。

常用型号规格钢格板的理论重量（仅供参考）型号理论重量（kg/㎡）型号理论重量（kg/㎡）G203/30/100 21.6 G203/40/100 17.6G203/30/50 24.6 G203/40/50 20.6G205/30/100 33.0 G205/40/100 26.3G205/30/50 36.0 G205/40/50 29.3G253/30/100 26.3 G253/40/100 21.3G253/30/50 29.3 G253/40/50 24.3G255/30/100 40.4 G255/40/100 32.1G255/30/50 43.4 G255/40/50 35.1G323/30/100 32.8 G323/40/100 26.4G323/30/50 35.8 G323/40/50 29.4G325/30/100 50.9 G325/40/100 40.3G325/30/50 53.9 G325/40/50 43.3G403/30/100 40.3 G403/40/100 32.3G403/30/50 43.3 G403/40/50 35.3G405/30/100 62.9 G405/40/100 49.6G405/30/50 65.9 G405/40/50 52.6G455/30/100 70.4 G455/40/100 55.4G455/30/50 73.4 G455/40/50 58.4G505/30/100 77.9 G505/40/100 61.2G505/30/50 80.9 G505/40/50 64.2G655/30/100 100.4 G655/40/100 78.7G655/30/50 103.4 G655/40/50 81.7了解常用：钢格板规格钢格板理论重量，是指经过包边和表面处理即并未表面处理的理论重量。

由于包边、开孔和切口的不同,实际重量与理论重量会出现差异。
