CAD考试题

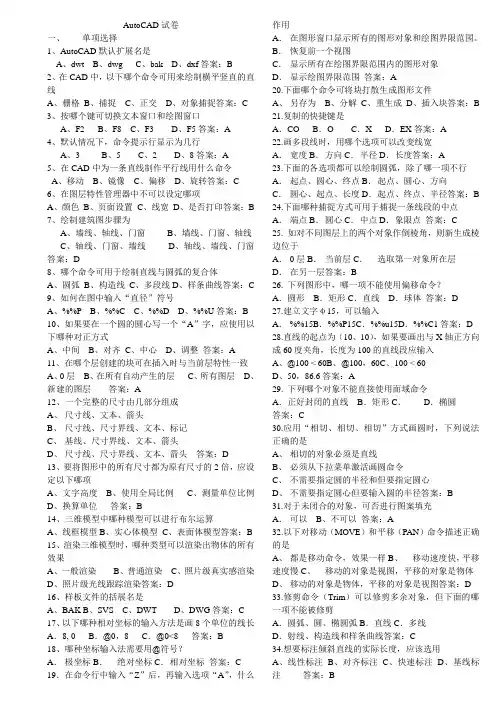

AutoCAD试卷

一、 单项选择

1、AutoCAD默认扩展名是

A、dwt B、dwg C、bak D、dxf答案：B

2、在CAD中，以下哪个命令可用来绘制横平竖直的直线

A、栅格 B、捕捉 C、正交 D、对象捕捉答案：C

3、按哪个键可切换文本窗口和绘图窗口

A、F2 B、F8 C、F3 D、F5答案：A

4、默认情况下，命令提示行显示为几行

A、3 B、5 C、2 D、8答案：A

5、在CAD中为一条直线制作平行线用什么命令

A、移动 B、镜像 C、偏移 D、旋转答案：C

6、在图层特性管理器中不可以设定哪项

A、颜色 B、页面设置 C、线宽 D、是否打印答案：B

7、绘制建筑图步骤为

A、墙线、轴线、门窗 B、墙线、门窗、轴线

C、轴线、门窗、墙线 D、轴线、墙线、门窗答案：D

8、哪个命令可用于绘制直线与圆弧的复合体

A、圆弧 B、构造线 C、多段线D、样条曲线答案：C

9、如何在图中输入“直径”符号

A、%%P B、%%C C、%%D D、%%U答案：B

10、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式

A、中间 B、对齐 C、中心 D、调整 答案：A

11、在哪个层创建的块可在插入时与当前层特性一致

A、0层 B、在所有自动产生的层 C、所有图层 D、新建的图层 答案：A

12、一个完整的尺寸由几部分组成

A、 尺寸线、文本、箭头

B、 尺寸线、尺寸界线、文本、标记

C、 基线、尺寸界线、文本、箭头

D、 尺寸线、尺寸界线、文本、箭头 答案：D

13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项

A、文字高度 B、使用全局比例 C、测量单位比例

D、换算单位 答案：B

14、三维模型中哪种模型可以进行布尔运算

A、线框模型B、实心体模型 C、表面体模型答案：B

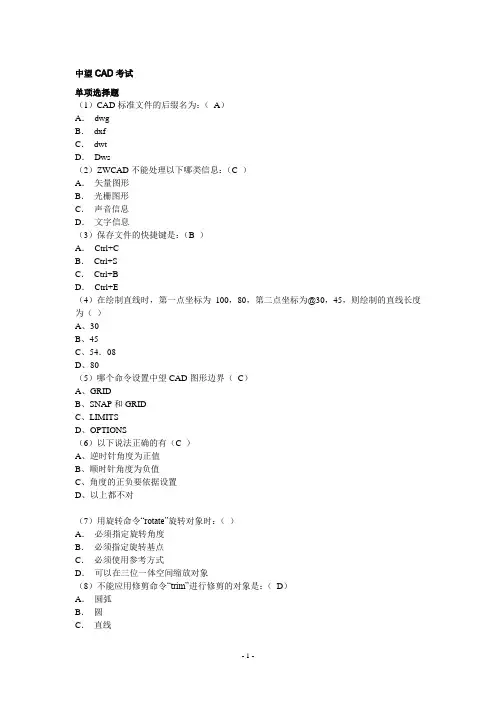

- 1 - 中望CAD考试

单项选择题

（1）CAD标准文件的后缀名为：（ A）

A． dwg

B． dxf

C． dwt

D． Dws

（2）ZWCAD不能处理以下哪类信息：（C ）

A． 矢量图形

B． 光栅图形

C． 声音信息

D． 文字信息

（3）保存文件的快捷键是：（B ）

A． Ctrl+C

B． Ctrl+S

C． Ctrl+B

D． Ctrl+E

（4）在绘制直线时，第一点坐标为100，80，第二点坐标为@30，45，则绘制的直线长度为（ ）

A、30

B、45

C、54．08

D、80

（5）哪个命令设置中望CAD图形边界（ C）

A、GRID

B、SNAP和GRID

C、LIMITS

D、OPTIONS

（6）以下说法正确的有（C ）

A、逆时针角度为正值

B、顺时针角度为负值

C、角度的正负要依据设置

D、以上都不对

（7）用旋转命令“rotate”旋转对象时：（ ）

A． 必须指定旋转角度

B． 必须指定旋转基点

C． 必须使用参考方式

D． 可以在三位一体空间缩放对象

（8）不能应用修剪命令“trim”进行修剪的对象是：（ D）

A． 圆弧

B． 圆

C． 直线

- 2 - D． 文字

（9）中望CAD中哪个方法不能绘制一条弧线：（ D）

A． 三点画弧-

B． 起点，圆心，端点画弧

C． 起点，圆心，角度画弧

D． 起点，角度，半径画弧

(10) 移动圆对象，使其圆心移动到直线中点，需要应用：（ B）

A． 正交

B． 捕捉

C． 栅格

D． 对象捕捉

（11）设置线宽的命令是下列哪个：（ B）

A． linetype

B． linewidth

C． lweight

D． Linecolor

(12) 在文字标注时，_______控制数字小数位的设置？（ A）

A． 在“标注样式”的“精度”选项

B． UNITS命令

C． 在“标注样式”的“测量比例”选项

D． 编辑标注文字

《AutoCAD2006教程》

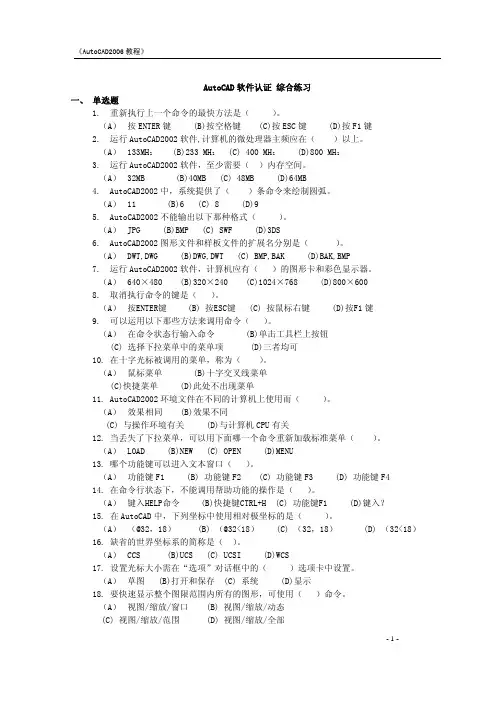

- 1 - AutoCAD软件认证 综合练习 一、 单选题 1. 重新执行上一个命令的最快方法是（ ）。 （A） 按ENTER键 (B)按空格键 (C)按ESC键 (D)按F1键 2. 运行AutoCAD2002软件,计算机的微处理器主频应在（ ）以上。 （A） 133MHZ (B)233 MHZ (C) 400 MHZ (D)800 MHZ 3. 运行AutoCAD2002软件，至少需要（ ）内存空间。 （A） 32MB (B)40MB (C) 48MB (D)64MB 4. AutoCAD2002中，系统提供了（ ）条命令来绘制圆弧。 （A） 11 (B)6 (C) 8 (D)9 5. AutoCAD2002不能输出以下那种格式（ ）。 （A） JPG (B)BMP (C) SWF (D)3DS 6. AutoCAD2002图形文件和样板文件的扩展名分别是（ ）。 （A） DWT,DWG (B)DWG,DWT (C) BMP,BAK (D)BAK,BMP 7. 运行AutoCAD2002软件，计算机应有（ ）的图形卡和彩色显示器。 （A） 640×480 (B)320×240 (C)1024×768 (D)800×600 8. 取消执行命令的键是（ ）。 （A） 按ENTER键 (B) 按ESC键 (C) 按鼠标右键 (D)按F1键 9. 可以运用以下那些方法来调用命令（ ）。 （A） 在命令状态行输入命令 (B)单击工具栏上按钮 (C) 选择下拉菜单中的菜单项 (D)三者均可 10. 在十字光标被调用的菜单，称为（ ）。 （A） 鼠标菜单 (B)十字交叉线菜单 (C)快捷菜单 (D)此处不出现菜单 11. AutoCAD2002环境文件在不同的计算机上使用而（ ）。 （A） 效果相同 (B)效果不同 (C) 与操作环境有关 (D)与计算机CPU有关 12. 当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单（ ）。 （A） LOAD (B)NEW (C) OPEN (D)MENU 13. 哪个功能键可以进入文本窗口（ ）。 （A） 功能键F1 (B) 功能键F2 (C) 功能键F3 (D) 功能键F4 14. 在命令行状态下，不能调用帮助功能的操作是（ ）。 （A） 键入HELP命令 (B)快捷键CTRL+H (C) 功能键F1 (D)键入？ 15. 在AutoCAD中，下列坐标中使用相对极坐标的是（ ）。 （A） （@32，18） (B) （@32<18） (C) （32，18） (D) （32<18） 16. 缺省的世界坐标系的简称是（ ）。 （A） CCS (B)UCS (C) UCSI (D)WCS 17. 设置光标大小需在“选项”对话框中的（ ）选项卡中设置。 （A） 草图 (B)打开和保存 (C) 系统 (D)显示 18. 要快速显示整个图限范围内所有的图形，可使用（ ）命令。 （A） 视图/缩放/窗口 (B) 视图/缩放/动态 (C) 视图/缩放/范围 (D) 视图/缩放/全部 《AutoCAD2006教程》

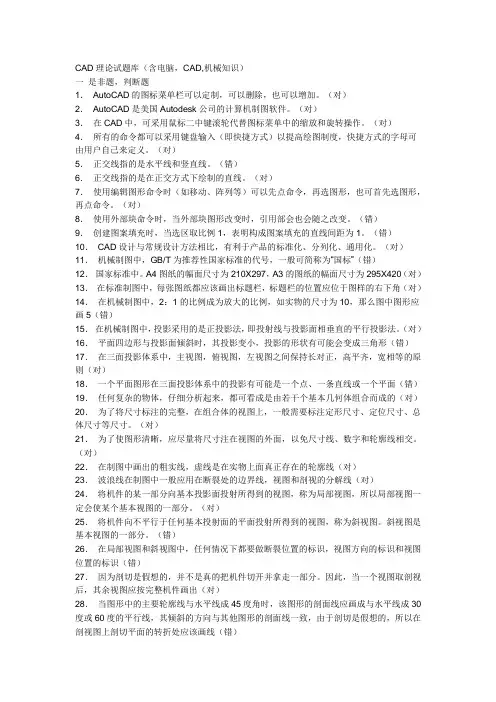

CAD理论试题库（含电脑，CAD,机械知识）

一 是非题，判断题

1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。（对）

2． AutoCAD是美国Autodesk公司的计算机制图软件。（对）

3． 在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。（对）

4． 所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。（对）

5． 正交线指的是水平线和竖直线。（错）

6． 正交线指的是在正交方式下绘制的直线。（对）

7． 使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。（对）

8． 使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。（错）

9． 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。（错）

10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。（对）

11． 机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）

12． 国家标准中。A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）

13． 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）

14． 在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）

15． 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。（对）

16． 平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）

17． 在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）

18． 一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）

19． 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）

20． 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。（对）
