电磁感应中的电磁感应现象实验

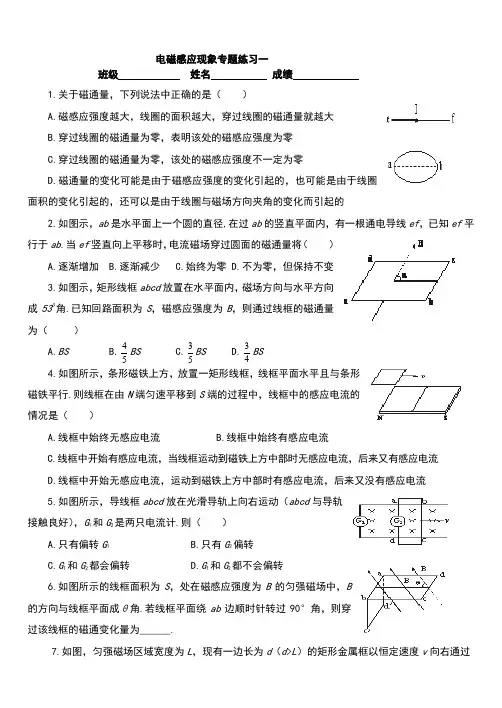

电磁感应现象专题练习一

班级 姓名

成绩 1.关于磁通量，下列说法中正确的是（ ）

A.磁感应强度越大，线圈的面积越大，穿过线圈的磁通量就越大

B.穿过线圈的磁通量为零，表明该处的磁感应强度为零

C.穿过线圈的磁通量为零，该处的磁感应强度不一定为零

D.磁通量的变化可能是由于磁感应强度的变化引起的，也可能是由于线圈面积的变化引起的，还可以是由于线圈与磁场方向夹角的变化而引起的

2.如图示，ab是水平面上一个圆的直径,在过ab的竖直平面内，有一根通电导线ef，已知ef平行于ab.当ef竖直向上平移时，电流磁场穿过圆面的磁通量将（ ）

A.逐渐增加 B.逐渐减少 C.始终为零 D.不为零，但保持不变

3.如图示，矩形线框abcd放置在水平面内，磁场方向与水平方向成530角.已知回路面积为S，磁感应强度为B，则通过线框的磁通量为（ ）

A.BS B.54BS C.53BS D.43BS

4.如图所示，条形磁铁上方，放置一矩形线框，线框平面水平且与条形磁铁平行.则线框在由N端匀速平移到S端的过程中，线框中的感应电流的情况是（ ）

A.线框中始终无感应电流 B.线框中始终有感应电流

C.线框中开始有感应电流，当线框运动到磁铁上方中部时无感应电流，后来又有感应电流

D.线框中开始无感应电流，运动到磁铁上方中部时有感应电流，后来又没有感应电流

5.如图所示，导线框abcd放在光滑导轨上向右运动（abcd与导轨接触良好），G1和G2是两只电流计.则（ ）

A.只有偏转G1 B.只有G2偏转

C.G1和G2都会偏转 D.G1和G2都不会偏转

6.如图所示的线框面积为S，处在磁感应强度为B的匀强磁场中，B的方向与线框平面成θ角.若线框平面绕ab边顺时针转过90°角，则穿过该线框的磁通变化量为______.

- 1 - 电磁感应现象的常见题型分析汇总（很全）

命题演变

“轨道+导棒”模型类试题命题的“基本道具”：导轨、金属棒、磁场，其变化点有：

1.图像

2．导轨

（1）轨道的形状：常见轨道的形状为U形，还可以为圆形、三角形、三角函数图形等；

（2）轨道的闭合性：轨道本身可以不闭合，也可闭合；

（3）轨道电阻：不计、均匀分布或部分有电阻、串上外电阻；

（4）轨道的放置：水平、竖直、倾斜放置等等．

理图像是一种形象直观的“语言”，它能很好地考查考生的推理能力和分析、解决问题的能力，下面我们一起来看一看图像在电磁感应中常见的几种应用。

一、反映感应电流强度随时间的变化规律

例1如图1—1，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里。一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定

速度v=20cm/s通过磁场区域，在运动过程中，线框有一边始

终与磁场区域的边界平行。取它刚进入磁场的时刻t=0，在图

1-2所示的下列图线中，正确反映感应电流强度随时间变化规

律的是（ ）

分析与解 本题要求能正确分解线框的运动过程（包括部分进入、全部进入、部分离开、全部离开），分析运动过程中的电磁感应现象，确定感应电流的大小和方向。

线框在进入磁场的过程中，线框的右边作切割磁感线运动，产生感应电动势，从而在整个回路中产生感应电流，由于线框作匀速直线运动，其感应电流的大小是恒定的，由右手定则，可判断感应电流的方向是逆时针的，该过程的持续时间为t=(20/20)s=1s。

线框全部进入磁场以后，左右两条边同时作切割磁感线运动，产生反向的感应电动势，相当于两个相同的电池反向连接，以致回路的总感应电动势为零，电流为零，该过程的时间也为1s。而当线框部分离开磁场时，只有线框的左边作切割磁感线运动，感应电流的大小与部分进入时相同，但方向变为顺时针，历时也为1s。正确答案：C v

← 40cm →

伊川一高电磁感应1 伊川一高电磁感应测试题

1.如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。下列说法

①当磁感应强度增加时，线框中的感应电流可能减小

②当磁感应强度增加时，线框中的感应电流一定增大

③当磁感应强度减小时，线框中的感应电流一定增大

④当磁感应强度减小时，线框中的感应电流可能不变

其中正确的是（ ）

A.只有②④正确 B.只有①③正确C.只有②③正确 D.只有①④正确

2.一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则（ ）

A.E=B1vb，且A点电势低于B点电势

B.E=B1vb，且A点电势高于B点电势

C.E=B2vb，且A点电势低于B点电势

D.E=B2vb，且A点电势高于B点电势

3.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。当磁铁向下运动时（但未插入线圈内部）（ ）

A.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引

B.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥

C.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引

D.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥

4.如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示.在0-T/2时间内，直导线中电流向上，则在T/2-T时间内，线框中感应电流的方向与所受安培力情况是（ ）

A.感应电流方向为顺时针，线框受安培力的合力方向向左

B.感应电流方向为逆时针，线框受安培力的合力方向向右

C.感应电流方向为顺时针，线框受安培力的合力方向向右

D.感应电流方向为逆时针，线框受安培力的合力方向向左

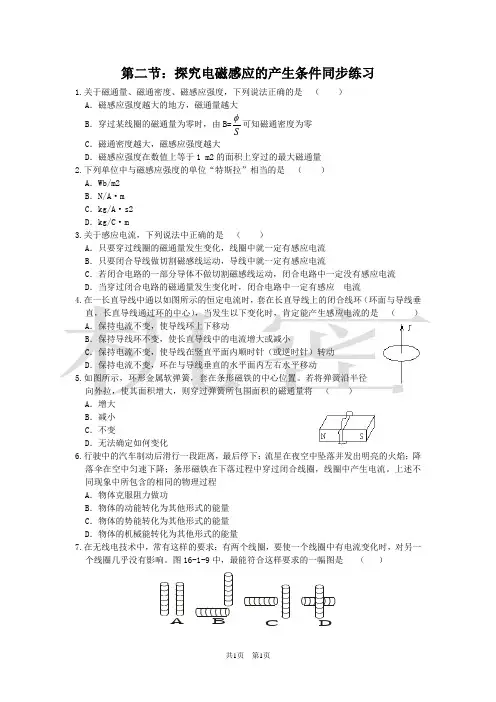

共1页 第1页 第二节：探究电磁感应的产生条件同步练习

1.关于磁通量、磁通密度、磁感应强度，下列说法正确的是（ ）

A．磁感应强度越大的地方，磁通量越大

B．穿过某线圈的磁通量为零时，由B=S可知磁通密度为零

C．磁通密度越大，磁感应强度越大

D．磁感应强度在数值上等于1 m2的面积上穿过的最大磁通量

2.下列单位中与磁感应强度的单位“特斯拉”相当的是（ ）

A．Wb/m2

B．N/A·m

C．kg/A·s2

D．kg/C·m

3.关于感应电流，下列说法中正确的是（ ）

A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流

B．只要闭合导线做切割磁感线运动，导线中就一定有感应电流

C．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流

D．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应 电流

4.在一长直导线中通以如图所示的恒定电流时，套在长直导线上的闭合线环（环面与导线垂直，长直导线通过环的中心），当发生以下变化时，肯定能产生感应电流的是（

）

A．保持电流不变，使导线环上下移动

B．保持导线环不变，使长直导线中的电流增大或减小

C．保持电流不变，使导线在竖直平面内顺时针（或逆时针）转动

D．保持电流不变，环在与导线垂直的水平面内左右水平移动

5.如图所示，环形金属软弹簧，套在条形磁铁的中心位置。若将弹簧沿半径向外拉，使其面积增大，则穿过弹簧所包围面积的磁通量将（ ）

A．增大

B．减小

C．不变

D．无法确定如何变化

6.行驶中的汽车制动后滑行一段距离，最后停下；流星在夜空中坠落并发出明亮的火焰；降落伞在空中匀速下降；条形磁铁在下落过程中穿过闭合线圈，线圈中产生电流。上述不同现象中所包含的相同的物理过程

A．物体克服阻力做功
