泵安装检验批质量验收记录表

C7

陕西省建设工程质量验收技术资料统一用表

检验批质量验收记录表

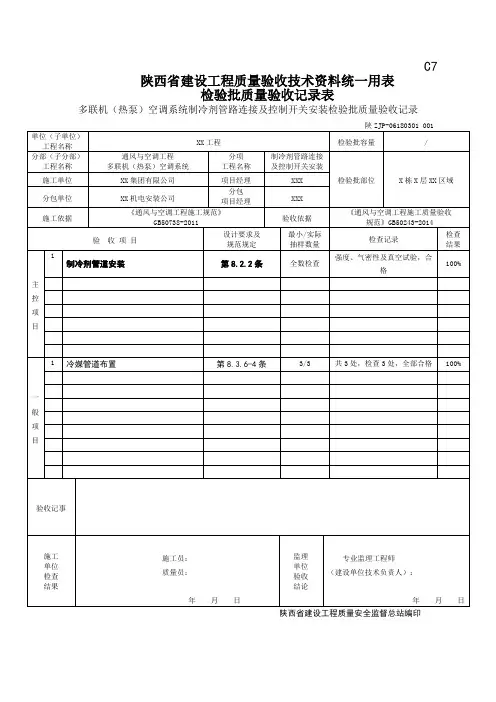

多联机（热泵）空调系统制冷剂管路连接及控制开关安装检验批质量验收记录

陕ZJP-06180301 001

单位（子单位）

工程名称 XX工程 检验批容量 /

分部（子分部）

工程名称 通风与空调工程

多联机（热泵）空调系统 分项

工程名称 制冷剂管路连接及控制开关安装

检验批部位 X栋X层XX区域 施工单位 XX集团有限公司 项目经理 XXX

分包单位 XX机电安装公司 分包

项目经理 XXX

施工依据 《通风与空调工程施工规范》

GB50738-2011 验收依据 《通风与空调工程施工质量验收

规范》GB50243-2014

验 收 项 目 设计要求及

规范规定 最小/实际抽样数量 检查记录 检查

结果

主

控

项

目 1

制冷剂管道安装 第8.2.2条 全数检查 强度、气密性及真空试验，合格 100%

一

般

项

目 1 冷媒管道布置 第8.3.6-4条 3/3 共3处，检查3处，全部合格 100%

验收记事

施工

单位

检查

结果

施工员：

质量员：

年 月 日 监理

单位

验收

结论

专业监理工程师

（建设单位技术负责人）：

年 月 日

陕西省建设工程质量安全监督总站编印

填写规则：

1、施工依据：《通风与空调工程施工规范》GB50738-2011

2、验收依据：《通风与空调工程施工质量验收规范》GB50243-2013

3、主控项目：

8.2.2 制冷剂管道系统应按设计或产品要求进行强度、气密性及真空试验，且应合格。

目 录

1、 工程概况

2、 工程开工报告

3、 调试报告

4、 应城市污水处理厂排污泵竣工验收报告

5、 工程竣工报验单

6、 工程竣工报告

7、 设备开箱检验记录

8、 工程材料 /构配件/设备报验表

9、 建筑给水、排水及采暖工程主要材料、配件、器具及设备进场检查验收表

10、 合格证

11、 施工组织设计（方案）报验表

12、 施工组织设计

13、 设备采购合同

14、 设备供货清单

15、 企业法人营业执照

16、 绝缘电阻测试记录

17、 施工日志

18、 水泵试运转记录

19、 污水泵房安装工程报验表

20、 单位工程或主要部位工程验收记录

21、 分部（子分部）工程质量验收记录

22、 分项工程质量验收记录

23、 施工通用记录表

24、 工程质量检验评定表

工 程 概 况 表

表A1 编号：

一般情况 工程名称 应城污水处理厂 建设单位 应城新锦程

建设用途 潜水排污泵 设计单位 武汉市政院

建设地点 应城市黄滩镇三八村 监理单位 应城新世纪

总建筑面积 施工单位 巢湖水利水电

开工日期 2009年5月24日 竣工日期 2009年9月11日

结构类型 基础类型

层数 建筑檐高

地上面积 地下室面积

人防等级 抗震等级

载客（货）电梯 扶梯、自动人行道

构造特征 地基与基础

柱、内外墙

梁板楼盖

外墙装饰

楼地面装饰

屋面防水

内墙装饰

防火装备

建设给排水、采暖、电气安装及智能建筑系统简要描述

其他

附：建筑总平面图、建筑立面图、建筑剖面图

本表由施工单位填写、城建档案馆和施工单位各保存一份

工程开工报告

表A2 编号：

工程名称 施工单位

工程地点 建设单位

（设备及仪表安装）检验批质量检验记录表

单位工程

分部工程

分项工程 检验部位

施工单位 项目负责人

质量检验标准名称及编号

质量标准规定 施工单位检验记录 监理单位检验记录

一般检验项目 1 管道设备及仪表的型号、规格和质量应满足设计要求，并符合设备技术文件的规定。

2 设备基础的质量应符合第6.6.6节的有关规定。调整垫铁的安装质量要求。

每组数量 不超过3块

每块厚度 不小于2mm

垫铁露出设备底座边缘长度 0～50mm

螺栓露出螺母长度 2～3扣

2 泵和压缩机安装的允许偏差、检验数量和方法应符合下表

允许偏差项目 允许偏差值(mm) 单元测点 实测偏差值(㎜)

抽查实测值(㎜)

1 2 3 4 5 6 7 8 9 10

离心式泵 立式泵体垂直度 0.1/1000 2

卧式泵体 纵向水平度 0.1/1000 2

横向水平度 0.2/1000 2

解体泵体水平度 0.05/1000 2

整体安装的压缩机的水平度 0.2/1000 2

3 仪表安装的质量检验应符合现行国家标准《工业自动化仪表工程施工及验收规范》（GB J93）有关规定。

允许偏差项目共测 点，合格 点，合格率 %

施工单位

检验结果 分项工程技术负责人： 质量检查员：

年 月 日 年 月 日

监理单位

检验结论

监理工程师： 年 月 日

圆筒形大型贮罐安装检验批质量评定表

工程名称 分部工程名称

施工单位 项目经理 验收部位

主控项目 项 目 合 格 要 求 施工单位检查评定记录

１ 设备基础 符合设计要求和施工规范规定

２ 构件 符合设计要求和施工规范的规定由于运输堆放和装吊造成的构件变形矫正

３ 根据施工规范有预装配要求构件 应有合格的预装记录

４ 根据技术文件和规范的要求，需要进行强度和严密性实验的壳体，其强度和严密性试验结果 符合技术文件

和规范的要求

５ 基础有沉降观测要求的 在施工中定期进行沉降观测并记录

一

般

项

目

项 目 要 求 质 量 情 况

1 结构上的

标记 主要构件有中心及标高标记

中心和标高等标记完备清楚

2 垫板的

安装 垫板规格、位置正确,放置平稳接触紧密,点焊牢固每组不超过五块，斜垫铁打入深度在2/3以上。

项 目 允许偏差 实测偏差值（mm）

1 筒体高度 5/1000h

2 罐壁底圈水平半径 贮罐直径

m D≤12.5 ±13

3 12.5≤D≤45 ±19

4 D＞45 ±25

5 罐壁内表面局部凹凸度 ≤13

6 罐底局部凹凸度 ≤变形长度的2%且≤50

7 拱顶局部凹凸度 ≤15

8 贮罐安

装允许

偏差mm 中心线位移 5

9 标高 ±10

10 垂直度 H/1000（H为罐体高度 )

检 查

结 果 主控项目 检查 项，符合要求 项

一般项目 实测 点，其中合格 点，合格率 %

施工单位

检验评定
