功放文集(2)-中功率OTL功放电路探究音频功率放大器文集（2）——中功率音频放大器探究上一讲介绍的音频个功率放大器输出功率非常小，只有几百毫瓦，在实际运用中往往需要十几瓦，几十瓦甚至于上百瓦的功率，因此，这一讲我们来谈谈中功率音频功率放大器。
在OTL和OCL电路中，要求NPN与PNP两只互补管的特性一致，一般小功率异型管容易配对，但大功率的异型管配对就比较困难。
若要求较大功率输出时就必须采用复合管，即用两只或两只以上的晶体管适当地连接起来，等效成一只晶体管使用，如图1所示。
图1 两只晶体管组合复合管的4种结构复合管的组成原则是：第一，必须保证两只晶体管各极电流按正确方向流动；第二，复合管的管型取决于与第一个晶体管的管型。
这样，就可以用一对性能相同的异型管小功率管与一对性能相同的同型管组合，得到性能一致的大功率异型管。
复合管的电流放大系数为两只管子的电流放大系数之积，即?=?1?2。
如图2所示为输出级采用复合管的大功率OTL功放电路，其中VT2与VT4组合等效为NPN型，VT3与VT5组合等效为PNP型。
图2 中功率音频功放电路原理图图3 9012或9013封装及引脚图4 TIP41或TIP42封装及引脚静态时，首先调节RP1使Q点电压约为电源电压的一半，即UQ?UCC/2。
然后，调节RP2使A、B两点间的电压UAB≈1.8V，抵消了VT2～VT4发射结压降之和，消除交越失真。
继续增大RP2，UAB增大，VT4、VT5电流随之增大，并出现发热现象。
一般来说，为了防止VT4、VT5工作时过热，除了要给它们加装散热器之外，静态电流也尽量设置小一些，最好不要超过50mA——实际工程中是这样处理的：调节RP2时，用数字万用表200mV挡测量R8（或R9）的两端电压，根据电压的大小与R8（或R9）的比值，估算VT4、VT5的电流。
RP2与VD组成的消除交越失真电路起“电平转移”的作用，A点比B 点高3个发射结压降，R4经“电平转移电路”接VT1集电极，为VT1的交流负载电阻，取值不宜过大也不宜过小：过大，则VT1的静态电流偏小；过小，则VT1的电压放大倍数偏小。

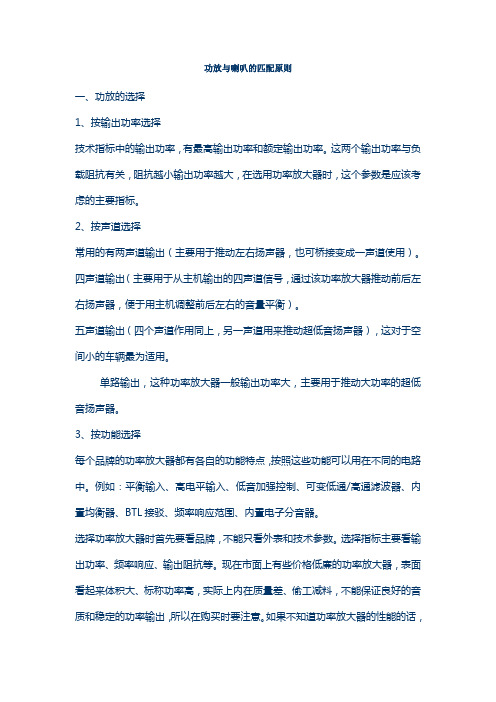

功放与喇叭的匹配原则一、功放的选择1、按输出功率选择技术指标中的输出功率，有最高输出功率和额定输出功率。
这两个输出功率与负载阻抗有关，阻抗越小输出功率越大，在选用功率放大器时，这个参数是应该考虑的主要指标。
2、按声道选择常用的有两声道输出（主要用于推动左右扬声器，也可桥接变成一声道使用）。
四声道输出（主要用于从主机输出的四声道信号，通过该功率放大器推动前后左右扬声器，便于用主机调整前后左右的音量平衡）。
五声道输出（四个声道作用同上，另一声道用来推动超低音扬声器），这对于空间小的车辆最为适用。
单路输出，这种功率放大器一般输出功率大，主要用于推动大功率的超低音扬声器。
3、按功能选择每个品牌的功率放大器都有各自的功能特点，按照这些功能可以用在不同的电路中。
例如：平衡输入、高电平输入、低音加强控制、可变低通/高通滤波器、内置均衡器、BTL接驳、频率响应范围、内置电子分音器。
选择功率放大器时首先要看品牌，不能只看外表和技术参数。
选择指标主要看输出功率、频率响应、输出阻抗等。
现在市面上有些价格低廉的功率放大器，表面看起来体积大、标称功率高，实际上内在质量差、偷工减料，不能保证良好的音质和稳定的功率输出，所以在购买时要注意。
如果不知道功率放大器的性能的话，可以简单地从以下几方面考核：1.在通电后无信号输入时，听一听功率放大器的输出是否有静态噪音；2.电源电压在11-14V时是否有稳定的功率输出；3.频响指标是否达到规定值；4.标称功率是否与实际相符合；5.自身抗干扰性能如何；6.散热是否良好。
品质优良的功放，电路中应加入电子分频器，它的作用是把频率分割成几段，再通过功率放大器分别进行放大，每一个频率范围都有一个固定的放大器，这就在系统调整上具有很大的灵活性，正像每个喇叭电平和分频器频率能够被独立调整一样，使每一频段能充分发挥其特点。
有的功率放大器在内部设计了可更换的电子模块来完成分频的作用。
二·喇叭的选择汽车用扬声器要求体积小、承受功率大（扬声器的输出功率已由25-300W扩展到1000W，甚至1800W），频响宽、失真小、耐高温潮湿、抗震性能好。
功率放大电路的发展及目前主流功放的应用功率放大器的发展历程：一、早期的晶体管功放半导体技术的进步使晶体管放大器向前迈进了一大步。
自从有了晶体管，人们就开始用它制造功率放大器。
早期的放大器几乎全用锗管来制作，但由于锗管工艺上的一些原因，使得放大器中所用的晶体管，尤其是功放管性能指标不易做得很高，例如，共发射极截止频率fh的典型值为4kHz，大电流管的耐压值一般在30V一40V左右。
这样，放大器的频率响应也就很狭窄，其3dB截止频率通常在10kHz左右，大大影响了音乐中高频信号的重现。
再加上功放管的耐压、电流和功耗三个指标相互制约，制作较大功率的OTL或OCL放大器不易寻到三个指标都满足要求的管于，所以不得不采用变压器耦合输出。
变压器的相移又使电路中加深度负反馈变得很困难，谐波失真得不到充分的抑制，因此这一时期的晶体管放大器音质是很差的。
“还是胆机规声”，这种看法的确事出有因。
二、晶体管功放的发展和互调失真随着半导体工艺的逐渐成熟，大电流、高耐压的晶体管品种日益增加，越来越多的功率放大器采用了无输出变压器的OCL电路或OTL电路(图一)。
最初的大功率PNP管是锗管，而NPN管是硅管，两者的特性差别非常显着，电路的对称性很差，人们更多采用的是图二所示的准互补电路，通过小功率硅管Q1与一只大功率的NPN硅管Q2复合，得到一只极性与PNP管类似的大功率管，降低了电路因对称性差而招至的失真。
到了六十年代末，大功率的PNP硅管商品化的时候，互补对称电路才得到广泛的应用。
元器件的进步使晶体管功率放大器的技术指标产生了质的飞跃，在主观音质评价方面，也改变了过去人们对晶体管功放的看法，无论是在厅堂扩音、电台节目制作还是家庭重放，晶体管功放都被大量地采用，首次在数量上以压倒性的优势超过了电子管功放。
在商品化的晶体管扩音机中，相继出现了一些摧琛夺目的名机，如JBL的SA600，Marantz互补对称电路MOdel15等等。
功率放大器的OTL及自举电路现代电影技术功率放大器的OTL及自举电路吉林省广播电视技术中心台刘国刚电影扩音机的功率器电路多采用0TI电路或OCL电路，而在OTL电路中经常加入与其相适应的自举电路.1,OTL电路的结构OTL电路是一种利用电容耦合而无输出变压器的甲乙类互补对称式推挽功率放大电路.它的电路特点是:采用单电源供电方式，输出端两只功放管的中点直流电位为电源电压的一半;输出端与负载之间采用大容量电容器耦合，负载（扬声器）一端接电容器的输出端，另一端接地•其电路如图1所示：图1OTL电路结构图在电路中，输出端通过一个大容量电容器C与负载电阻R连接,对交流信号可视为短路，省掉了输出变压器.同时，电容器乂将两功放管的中点直流电位与负载隔断.电路采用单电源E供电，为了消除交越失真，由D,D.（或其他方式）构成VT和VTz的基极偏置电路.虽然VT为NPN型管，而VT.为PNP型管，但由于两管的特性一致并对称，故静态时两管的集电极电流相等（即I 一Iz）.调整基极偏置电阻R和R.,可使A点电位（VT和VT.的发射极电位）为E/2,即中点电保养维护改造位.曲于扬声器的直流电阻很小，并且静态时无电流,其两端直流电位相同（地电位），所以，输出电容C两端的电压也为E/2.静态时，输入端无输入信号,VT, VT.有较小的正向偏置，导通电流较小，中点电位为E/2,输出电容C两端的电压也为E/2.输出电流无变化，所以无输出电压.当输入信号为正半周时,VT加正向信号电压而导通，对信号电流进行放大,VT. 因加反向信号电压而截止，111于输出电容C容量较大，对交流信号而言视为通路，其信号电流如图1中实线方向：+E-VT集电极一VT发射极一电容C—扬声器一地;扬声器两端得到放大的正半周信号.当输入信号为负半周时,VT加反向信号电压而截止,VT.加正向电压信号而导通，对信号进行放大，支持其导通的电源是输出电容器上的充电电压.其信号电流如图1中虚线方向：c正端一VT.发射极一VT.集电极一地一扬声器一c负端;扬声器两端得到放大的负半周信号.通过VT和VT.的交替推挽工作，使两只功放管输出的两个半波信号在负载上合成为一个完整的信号.输岀电容C在OTL电路中的作用主要有三个：一是为VT.管在输入信号的负半周时提供电源;二是为交流信号提供通路;三是隔断直流（防止因负载的直流电阻很小对中点电位影响）.2, OTL电路中的自举电路在OTL电路工作时，当输入信号的正半周使VT导通时，随着正半周信号的增大,VT 的基极电位上升，使A点电位上升.当A点电位接近电源一55—现代电影技术No. 12/2007ADVANCEDM0N 尸J 开ETECHNOLOGY电压Ec时,VT的基极电流受限而不能增加很多，造成激励不足，其至影响信号的正常放大.0TI电路中的自举电路就是解决输入信号正半周时的激励:不足问题.0TI电路中的自举电路如图2所示图20TI电路中的自举电路如图所示,在功放管的基极偏置电路中串入一个电阻R.,在R.与R的串联点上接入一个自举电容C,这样就构成了山C和R.组成自举电路.由于C的容量比较大, 静态时,C两端充有U电压，由于R阻值比R小,所以U接近Ec/2.当输入信号正半周时，大信号的输入会使A点电位上升，由于C和R的时间常数较大，电容C两端的电压基本恒定，即不随输入信号的增大而改变.也就址说，靠C上的充电电压U激励VT工作.山于c的自举作用，输入信号的正半周B点电位随之升高,保证了VT管有足够的激励电流使VT 充分导通.自举电路的思路就是使VT基极偏置中B点的电位能随A点电位升高而升高.由于OTL电路采用单电源供电，供电电压的大小受到一定制约,而且功放电路的负载电流乂很大，为保证足够大的输出功率，输出电容的容量选取的很大，一般都在儿千微法•但大电容通常具有电感效应，在高频时容易产生相移,在低频时乂影响放大（对低频信号的容抗大），而且大容量的电容不能采用集成电路制作•为解决这些问题,在大功率的电影扩音机中多采用无输出电容器的OCL电路.3,自举电路在OCL 电路中的应用电路中去掉了大电容后将两只功放管的发射极直接与输出端的负载（扬声器）相连•山于扬声器阻值较小，必然会对VT和VT和的工作状态以保养维护改造•为保证中点电位的准确，及中点电位A产生影响OCL电路通常采用双电源供电.用两组大小相等的正，负电源加在电路的两端，以两电源吊联的中点电位A点作为零电位点.负载（扬声器）直接接在中点A与地之间，即用+E和一E分别对VT （NPN型）管和VT. （PNP型）管供电.在没有信号输入时,VT 和VT的电压降都是E,因此中点A的直流电位是零，负载（扬声器）两端电位相同，没有电流流过.由于双电源供电的电压足够，通常情况下OCL电路中不需要自举电路，但有些电路为了提高功率输出，增加功率管的激励，也有加入自举电路的•例如，与井冈山牌2000型流动放映机配套的K2000型扩音机的功率放大电路就加入了自举电路.其功率放大电路如图3所示：输出图3K2000型扩音机的功翠放大电路功率放大级采用5只晶体管组成屮乙类OCL互补推挽电路.VT, VT. ,VT三管复合成型管作为推挽的上臂功放管;VT., VH复合成PNP型管作为推挽的下臂功放管.III于功放级采用38V的双电源对称供电，输出端与地的静态电位都为零电位. 输出端与负载（扬声器）之间直接相连，所以电路属0C［电路.（下转第62页）56现代电影技术No. 12/2007ADVANGIiiDM0TI0N 尸lCn ® ETEG/' WOLOGYAutodesk为好莱坞业界巨头EFILM提供数字调色配光服务............................. Autodesk和EF1LM达成专业服务协议.......... 中影首钢环球数码数字影院建设有限公司在京成立…电影科研所成功安装我国第一套JPEG2000数字影院编解码系统等消息5则...................电影器材技术分会举办首期影院放映技术骨干培训班................................... 现代多厅影院应用新技术讲座召开.............. 日本数字电影技术代表团来访中国电影科研所……电影器材技术分会一届理事会二次会议召开....... 第五届数字电影论坛召开在即重量级嘉宾座谈会先行论道................................... 来自《NAB2007》的信息.................... D0REMI的DCP — 2000服务器进行FIPS140—2第3级安全认证........................... AccessIT数字影院的主要进展................ 英国电影委员会制定扶持电影的基金计划........... 英国电影与电视艺术学院选用杜比数字影院播放系统..................................... 欧洲第一个商业数字影院虚拟拷贝费协议签署……BIRTV2007报道等8篇发行放映协会城市影院协会在京召开2007年度年中工作会议............ 电影制片厂希望3D电影的复兴能够重振电影行业…杜比3D数字影院技术 ........................... 英国组织讨论欧洲电影业数字化急待解决的问题……派拉蒙向装备杜比3D的数字影院提供3D影片 (559)55963652007年总111录Autodesk推出新版视觉效果与剪辑完成系统……焦作在全市推广农村数字电影.................. 以科学发展观统领电影技术工作记2007'全国电影科技工作会议暨电影专业委员会七届四次会议 ............ 亚洲博览会2007(CINEASIA2007)在澳门召开等7篇十一，其它《中国电影技术百年纪事》补正................... 武警部队影视工作管理信息化初探.............. 强化实践教学培养高技能的影视技术兵............ 从书看人从人看书戈永良与上影特技人 .................. 〃移动式多功能野战宣传文化箱〃的研制和应用……对武警部队文化装备管理机制的思考............... 军队影视发行放映管理系统及数据库设讣......... 加强电影放映企业在电影消费市场中的竞争力……此时无色胜有色影视坚持以人为本，积极稳妥地做好企业改制中的职工思想政治工作，促进企业健康快速发展....... 部队电影发行放映也要强化〃市场〃意识......... S olidEdge用于电影机械网络教学的尝试............2007影视学会优秀论文奖揭晓 ................. 注重细节精益求精哈影厂采取10项措施打造精品放映机...科普影院资源共享的思考与实践 (1043)11381231251期页160221356362441458595405636208619541021(上接第56页)为了便于选取参数较一致的大功率管,VT.和VT采用同型号NPN管,VT.和VT.. 采用同型号的P\P管.这样上,下两臂电路性能一致，形成两臂同相工作，为此，上臂必须采用一只管(VT)与其组合进行倒相，使上，下两臂反相工作.由于功放输出是射极跟随电路,R・・・R?为负反馈电阻，所以上下两臂各管的J3值应适当选择以获得对称工作.为保证偏置电压的精确和稳定，在电路中，一方面在两个复合管射极接人适当的电阻(R., R)作为负反馈,稳定直流工作点；另一方面还采用VT., w., R.组成具有放大调节功能的偏置电路，通过调整w.,改变R3与w.的比值，使功放级获得适当的静态偏置,并使功放工作在甲乙类状态，以减小功放电路输出级的交越失真.由于VT.集电极与发射极之问的交流阻抗非常小,VT.和VT.两基极成为交流同电位.即加到功率复合管的正，负半周信号幅度一致.R,, C组成了自举电路.利用大电容C两端电压不能突变，并借助于R的隔离作用，使功放管的基极电位升高，保证功放管在大信号输入时，能有足够的基极电流，使信号得到有效的放大.一62 —0卯弘?帕们0嚴?00?66778888888999。
常见三极管型号选型参考简介，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是⼀种控制电流的半导体器件。
其作⽤是把微弱信号放⼤成幅度值较⼤的电信号，也⽤作⽆触点开关。
三极管是半导体基本元器件之⼀，具有电流放⼤作⽤，是电⼦电路的核⼼元件。
三极管是在⼀块半导体基⽚上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列⽅式有PNP和NPN两种。
常见三极管的型号9011: 除是⾳频低噪⾳管外.还是长尾可变放⼤倍数的第⼀中放专⽤管. 长尾--即使电流⼀直延伸到接近0. 仍不会截⽌.可变放⼤倍数--电流变⼩.放⼤倍数不断变⼩.好象⼏乎是⽇常常⽤管中唯⼀⼀只第⼀中放专⽤管9012: PNP9013: NPN, Ic = 500mA, 中功率, 低频, 能推动普通⾳频输出的中功率放⼤9014: NPN, Ic = 100mA, MHz, ⼩功率, 低频, 低噪放⼤9015: PNP9018: NPN, Ic = 50mA, fT = ~ 620 ~ 1100 MHz, ⼩功率, ⾼频, ⼩电流低噪⾳8050: NPN, Ic = 1000~1500mA, ⾼频放⼤, 速度慢⼀些, 中功率管, ⼩功率放⼤电路中配对管, ⼩电⼦产品, ⾼频电路和电话中常见8550: PNP, Ic = 1000~1500mA, ⾼频放⼤, 速度慢⼀些, 中功率管2N3904: NPN,2N3906: PNP, Ic = 200mA, ⼩功率管, 速度⽐较快, 延时特别少, 最⼤通过的电流是在200mA, It is a 200 mA, 40 V, 625 mW transistor with a transition frequency of 300 MHz,[4] with a minimal beta, or current gain, of 100 at a collector current of 10 mA. It is used in a variety of analog amplification and switching applications. The 2N3904 is used very frequently in hobby electronics projects, including home-made ham radios, code-practice oscillators and as an interfacing device for microcontrollers.2N2222: NPN, Ic = 500mA, 可与2N2907/2N2907A PNP管做互补对称管使⽤, common NPN bipolar junction transistor (BJT) used for general purpose low-power amplifying or switching applications. It is designed for low to medium current, low power, medium voltage, and can operate at moderately high speeds. It was originally made in the TO-18 metal can as shown in the picture2N2907: PNP,2N5551: NPN, Ic = 600mA, VCEO=160V, ⾼反压三极管, 主要⽤途是1)做⾼压开关管, 2)做中功率功放, 3)做视频放⼤器2N5401: PNPBC184: NPN, VCEO=30V, Ic = 500mA, ICBO=<15nA, 通⽤⼩信号放⼤BC550: NPN, VCEO=45V, Ic = 100mA, ICBO=<15nA, 通⽤⼩信号放⼤BC560: PNP, VCEO=-45V, Ic = -100mA, ICBO=<15nA, 通⽤⼩信号放⼤MMBTA63, LMBTA63, SMBTA63: PNP, Darlington, Ic = -500mA, VCEO=-30V, hFE=5k~10kMPSA64, MMBTA64, LMBTA64, SMBTA64: PNP, Darlington, VCEO=-30V, Ic = -100mA, hFE=10k~20k,MPSA14, KSP14: NPN, Darlington, Ic在0.1~100mA之间hFE为1万⾄4万, 80mA处达到最⼤.hFE随温度上升明显升⾼, 低噪⾳微⼩信号放⼤KSP13: NPN, Darlington, Ic = 500mA, VCEO=30V, hFE=5k~10kMPSA18: NPN, ICBO=<15nA, 低噪⾳微⼩信号放⼤MPSA92: PNP, VCEO=-300V, Ic = -30mA, ⾼压⼩信号, 功放MPSA42: NPN, VCEO=300V, Ic = 30mA, ⾼压⼩信号, 功放与MPSA92组成对管FMMT734: PNP, Darlington, Ic = -800mA, VCEO=-100V, hFE=20k~60k, ⾼负压⾼电流⼤放⼤倍数达林顿管, 室温下Ic在1~100mA间能保持7.5万的hFE. hFE随温度上升明显升⾼FMMT634: NPN, DarlingtonMPSA系列⼩信号三极管主要参数选⽤三极管需要了解三极管的主要参数,三极管的四个极限参数：Icm, BVCEO, Pcm及fT是最基本的，另外，还要了解三极管的特征频率、噪⾳和输出功率。
功放的主要技术参数有哪些？功放参数全面解析像卡拉OK这样的娱乐场所在选用功放设备的时候需要根据什么样的标准来选择呢？功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。
一套良好的音响系统功放的作用功不可没。
我们在选择使用的时候需要根据这一设备的行业标准（功放重要参数）来选择。
音响功放的技术参数有哪些？通过这些参数作为普通用户的我们该如何理解呢？接下来，小编就为大家普及下功放机参数的相关知识，同时还将和大家分享下如何理解这些参数背后所代表的含义。
输出功率输出功率的单位为W。
由于测量方法不一样，出现了一些名目不同的叫法，例如额定输出功率、最大输出功率（动态功率）、音乐输出功率、峰值音乐输出功率。
一些鱼目混珠的厂家常常以此来迷惑用户。
峰值功率是指在允许失真条件内，将功放音量调至最大时，功放所能输出的最大音乐功率。
额定输出功率是指失真度小于某一规定值时的最大输出功率，也称最大有用功率。
通常，峰值功率大于音乐功率，音乐功率大于额定功率，一般情况下峰值功率是额定功率的5一8倍。
负载阻抗（load impedance）：表明功放的负载能力，负载的阻抗越小，表明功放能通过的电流能力就越强，一般来说，大部分的功放最低负载阻抗为4欧姆，品质好的功放最低负载一般为2欧姆。
双通道时能够负载4欧姆的功放，在桥接状态下可以负载最低为8欧姆，双通道时能够负载2欧姆的功放，桥接状态下可以负载4欧姆。
桥接状态下只能负载8欧姆的功放，不可以负载更低的阻抗，否则会造成功放因为电流过大而烧毁。
立体声（两路）模式（stereo mode or dual mode）：一般的功放内部具有两个独立的放大电路，可以分别接受两路不同的信号分别进行放大并输出，这种工作状态称为立体声（两路）模式。
桥接模式（bridge mode）：桥接模式是利用功放内部的两个放大电路相互推挽，从而产生更大输出电压的方式，功放设定为桥接模式后，成为一台单声道放大器，只可以接受一路输入信号进行放大，输出端为两路功放输出的正端之间。
常用音响功放对管资料,功率管并联大管配对问题探讨功放对管有C5198/A1941,2SC5200/2SA1943,2SC3280/2SA1301,2SC3281/2S A1302,2SC3858/2SA1494D718 NPN 120V8A80W/ B688 PNP 120V8A80W 如果没有散热器的话，可能连5W都承受不了。
但加上理想散热器的话可以使用到极限的80W，但这时的性能肯定大受影响，也很容易损坏。
一般使用不应超过50W。
大功率音响配对管GT20D101/GT20D201 (东芝250V20A180W)K1530/J201 (东芝200v12A200W)K1529/J200 (东芝180V10A150W)K1058/J162 (日立160V7A100W)K405/J115 (东芝160V8A100W)K133/J48 (日立金封120V7A100W)K413/J118 (日立140V8A100W)A1186/C2837 (三肯150V10A100W)A1694/C4467 (三肯160V8A80W)A1695/C4468 (三肯140V10A100W)A1215/C2921 (三肯160V15A150W)A1216/C2922 (三肯180V17A200W)A1295/C3264 (三肯230V17A200W)A1494/C3858 (三肯200V17A200W)A1492/C3856 (三肯180V15A130W)A1491/C3855 (三肯140V10A100W)A1301/C3280 (东芝160V12A120W)A1516/C3907 (东芝180V12A130W)A1941/C5198 (东芝140V10A100W)2SA1942/2SC5199(东芝180V12A120W30MHz)A1943/C5200 (东芝230V15A150W)A1264/C3181 (东芝120V8A80W)A1265/C3182 (东芝140V10A100W)A1633/C4278 (罗姆150V10A100W)A1075/C2525* (120V12A120W)B688/D718 (东芝120V8A80W)B817/D1047 (三洋160V12A100W)MJ15024/15025 (摩托罗拉250V16A250W) MP1620/MN2488SAP15N/SAP15P (三肯160V15A150W)中功率音响配对管K2013/J313 (东芝180V1A25W)K214/J77 (日立160V0.5A30W)A1837/C4793 (东芝230V1A20W)A1859/C4883 (三肯150V2A20W)A1930/C5171 (东芝180V2A20W)A1306/C3298 (东芝160V1.5A20W)A1360/C3423 (东芝150V15mA5W)B649/D669 (日立160V1.5A20W)2SC2275/2SA985 (东芝160V1.5A25W)A940/C2073 (东芝150V 1.5A 25W)TIP41C/TIP42C(100V6A65W)小功率音响配对管K170/J74 (东芝40V400mW)K246/J103 (东芝50V14mA300mW)A872/C1775 (日立120V0.05A0.3W)A1191/C2856 (日立120V0.1A0.4W)A970/C2240 (东芝100V0.1A0.4W)A1145/C2705 (东芝150V0.05A0.8W)A1175/C2785 (日电60V0.1A0.3W)A1013/C2383 (东芝160V1A0.9W)B647/D667 (日立120V1A0.9W)B716/D756 (日立120V50mA0.75W)孪生音响配对管K389/J109 (东芝50V20MA200MW)A1349/C3381 (东芝80V0.1A0.4W)NPD5566 (国半60V20MA0.5W)IH5020 (60V20MA0.5W)LM394 (国半50V20MA0.5W)TTC5200,TTA1943 与 2SC5200,2SA1943 的区别通常所说的东芝管C5200,A1943，准确的说是2SC5200,2SA1943，但这对“名管”在几年前出现了兄弟：TTC5200,TTA1943，给烧友们带来了很大的疑惑，他们采用相同的To-3PL封装，大致参数相同，TTC5200,TTA1943没有根据放大倍数范围再进行细分，Ic=1A的放大倍数在80到160，和O档的2SC5200,2SA1943相同，差距比较大的参数是Cob ，分别是145和200；从Ic-Vce曲线来看，似乎是TTC5200,TTA1943要好些，但是Ic-Hfe曲线则显示2SC5200,2SA1943在大电流的时候放大倍数相对更坚挺一些，TTC5200,TTA1943的Ic-Hfe要变小的要早些。
大功率功放对管-概述说明以及解释1.引言1.1 概述概述部分应该对大功率功放对管进行简要介绍，概括其重要性和相关背景知识。
可以按照以下方式编写：概述大功率功放对管在现代电子设备中具有重要地位和广泛的应用。
它作为一种重要的电子元器件，被广泛应用于各种工业领域和消费电子产品中，如音响系统、电视、通信设备等。
大功率功放对管的作用是放大弱信号，使之达到足够的功率，以驱动各种负载，如扬声器、电机等。
在音响系统中，大功率功放对管对于提高音质和增强音乐的力度具有重要作用。
在过去的几十年里，大功率功放对管经历了快速的发展和革新。
随着科技进步和人们对高品质音响的要求不断提高，研究人员们不断改进大功率功放对管的设计和性能，以满足日益增长的市场需求。
现代的大功率功放对管不仅功率输出更高，而且体积更小、效率更高、失真更低，能够更好地适应各种应用场景和音响要求。
本文将重点探讨大功率功放对管的原理、优势和应用前景。
首先，我们将介绍大功率功放对管的基本原理，包括工作原理和结构特点。
接着，将详细讨论大功率功放对管相比其他功放形式的优势，如功率输出、音质表现、效率等方面的优势。
最后，我们将展望大功率功放对管在未来的应用前景，探讨其在音响领域和其他领域的潜在应用可能性。
通过本文的阅读，读者将对大功率功放对管有更加深入的了解，了解其重要性和应用前景。
同时，本文也为研究人员、工程师和音响爱好者提供了参考和启发，以便在实践中更好地应用和发展大功率功放对管技术。
文章结构部分的内容可以是对整篇文章的主要段落和论述进行简要的介绍和概述。
下面是一个可能的写作示例：1.2 文章结构本文将围绕大功率功放对管展开分析和讨论。
为了便于读者更好地理解和掌握这一主题，文章分为三个主要部分。
首先，在引言部分，我们将概述论文的主要目的和内容。
我们会简要介绍高功率功放的背景和重要性，并明确本文的目标和意义。
接下来，正文部分将分为两个小节。
首先，我们将在2.1节对高功率功放进行简要介绍，包括其定义、特点和常见应用领域。
对管三极管⾳响常⽤功放对管配对三极管查询常⽤扩⾳机功率放⼤管参数型号电压电流功率型号电压电流功率2N3055 100V 15A 115W 2SA1186 150V 10A 100WMJ2955 100V 15A 115W 2SC2837 150V 10A 100W2SA1301 160V 12A 120W 2SA1095 160V 15A 150W2SC3280 160V 12A 120W 2SC2565 160V 15A 150W2SA1302 200V 15A 150W 2SA1141 115V 10A 100W 2SC3281 200V 15A 150W 2SC2681 115V 10A 100W 2SA1943 230V 15A 150W 2SA1227 140V 12A 120W 2SC5200 230V 15A 150W 2SC2987 140V 12A 120W 2SB1429 180V 15A 150W 2SA1263 80V 6A 60W2SD2155 180V 15A 150W 2SC3180 80V 6A 60W2SA1215 160V 15A 150W 2SA1264 120V 8A 80W 2SC2921 160V 15A 150W 2SC3181 120V 8A 80W2SA1216 180V 17A 200W 2SA1265 140V 10A 100W 2SC2922 180V 17A 200W 2SC3182 140V 10A 100W 2SA1494 200V 17A 200W 2SA1491 140V 10A 100W 2SC3858 200V 17A 200W 2SC3855 140V 10A 100W 2SA1295 230V 17A 200W 2SA1492 180V 15A 130W 2SC3264 230V 17A 200W 2SC3856 180V 15A 130W 2SB1185 60V 3A 25W 2SA1493 200V 15A 150W2SD1762 60V 3A 25W 2SC3857 200V 15A 150W2SB1186 120V 1.5A 20W 2SA1516 180V 12A 130W 2SD1763 120V 1.5A 20W 2SC3907 180V 12A 130W 2SB688 120V 8A80W 2SA1147 180V 15A 150W2SD718 120V 8A 80W 2SC2707 180V 15A 150W2SB817 160V 12A 100W 2SK134 140V 7A 100W2SD1047 160V 12A 100W 2SJ49 140V 7A 100W2SB1079 100V 20A 100W 2SK135 160V 7A 120W 2SD1559 100V 20A 100W 2SJ50 160V 7A 120W2SB1494 120V 25A 120W 2SK176 200V 8A 125W2SD2256 120V 25A 120W 2SJ56 200V 8A 125W2SK399 100V 10A 100W 2SK413 140V 8A 100W2SJ113 100V 10A 100W 2SJ118 140V 8A 100W2SK1058 160V 7A 100W2SJ162 160V 7A 100W电路如图１，ＩＣA与Q１、ＩＣB与 Q２分别组成电流负反馈吸收式恒流源，分别负责⾳频信号正半周与负半周的电压、电流转换放⼤，使Q３、Q４基极电流只受ＩＣ１、ＩＣ２输⼊电压控制，也就是说，只要运放输⼊为⼀恒压值，末级管Q5、Q6集电极流过电流也为⼀恒定值。
