施工质量验收及评定范围划分表.施工质量验收及评定项目划分表一、编制依据1、《110kV-500kV架空电力线路工程施工质量及评定规程》2、《110-500kV架空送电线路施工及验收规范》3、《输电线路工程达标投产考核评定标准》4、《混凝土质量控制标准》二、工程概况本工程需要新建赤水220千伏变电站至文华110千伏变电站Ⅱ回110千伏线路，该工程由赤水220千伏变电站出线一回，沿已建110千伏赤文线双回塔挂线（本期挂备用侧），至原N34双回塔分出单回路接入文华110千伏变。

最终形成赤水变至文华变双回110千伏线路。

a)、架空线路部分：新建线路起自220千伏赤水变，止于110千伏文华变，全线按单、双回设计，线路全长约10.568km，其中，沿原有110kV赤文线双回路塔挂线（本期挂备用侧）部分长度为10.253km，新建单回路部分长度为0.315km.全线导线采用JL/G1A-240/30型钢芯铝绞线。

b)、根据系统通信的要求及可研批复，本期文华变二期扩建工程继续沿用原有（赤水-文华）通信通道，本工程需对原有N34塔处的24芯OPGW光缆挂线点进行调整，线长不足部分可利用文华变构架余缆进行展放，改挂长度0.332km，其余部分的通信线路维持现状不变。

c)、原线概况：根据设计施工说明书了解，原110kV赤文线于2009年投运，全线按单、双回路混合架设，线路总长度10.59km。

其中，赤水边-N34号塔为双回路段，路径长度为10.26km,N34塔-文华变为单回路段，路劲长度为0.33千米。

全线导线采用LGJ-240/30型钢芯铝绞线，地线一根采用LBGJ-80-20AC型铝包钢绞线，另一个采用OPGW-24B1-80架空复合光纤。

全线杆塔共计36基，其中：双回路塔34基，包含10基直线塔（杆塔型式：）1L-SJB、1LSJ2B、1LSJ3B、1LSDJ4B)，单回路耐张塔1基（杆塔型式：1XC-JC4G），另在文华变处利用110千伏陈文线双回路终端塔1基（杆塔型式：7738）进110kV构架。

表Ｂ.0.19 施工质量验收及评定项目划分报审表★工程名称：ﻩ编号:
本表(含附件)一式份,监理项目部存份，建设单位(业主项目部）存份,承包单位存份。

88８888供电所
业务用房
施工质量验收及评定项目划分表
贵州888８88工程有限公司
二０一七年九月
编制说明
一、编制依据
1、中华人民共和国电力行业标准《土建工程施工质量验收及评定规程》Q/GDW1８3-2008。

2、贵州电力设计研究院提供的相关图纸。

二、说明
1、本工程施工项目共划分单位工程6个。

2、项目划分表中对建设单位、设计单位、勘测单位、监理及施工单位的验收项目进行了明确分工。

--
--
--
--
--
--
--
--
--
--
--
--。

阳原浮图讲光伏发电场50兆瓦项目施工质量验评项目划分表张家口宏垣电力实业总公司2016年4月批准：年月日审核：年月日编写：年月日1总则为进一步加强阳原浮图讲光伏发电场50兆瓦项目施工质量的管理工作，确保本工程施工质量达到优良级标准和符合投产达标的要求。

使本工程所有施工项目的施工质量达到“创一流”标准，特制定本文件，要求各施工班组在对本工程的施工质量检验时参照此文件执行，同时在施工过程中做好迎检的准备工作。

2检验评定项目划分原则及评定范围1．工程项目检验评定项目划分原则本工程质量检验项目划分表是依据《110～500kV架空电力线路施工质量及评定标准》（DL/T5168-2002）的规定进行制定的。

本工程施工质量检验项目划分的基本原则如下：阳原浮图讲光伏发电场50兆瓦项目为一个单位工程，本项目部施工段线路全长7.5km；本工程由六个分部工程，10个分项工程，530(不包括直线管数量)个单元工程组成，每个单元工程可以包含若干个检查项目，检查项目中又分为关键项目、重要项目、一般项目和外观项目。

其中除线路复测分项工程、基础开挖分项工程不参加质量评定（但须做好施工检查记录）外，其余项目均需进行质量评定，共计评定单元工程530(不包括直线管数量)个。

关键项目：是指影响工程结构、性能、强度和安全性，且不易修复或处理者。

重要项目：是指影响寿命和可靠性，但可修补和返工处理者。

一般项目：是指一般不影响施工安装和运行安全者。

外观项目：是指显示工艺水平，环境协调及美观者。

2．检验要求本工程实行三级自检制：即施工队在施工过程中和完成后对单元工程和分项工程进行100％质量检查，并填写自检记录报项目部进行复检；项目部对分项工程、分部工程和单元工程进行100％复检，并填写专检记录报公司质量处申请专检；公司质量处对分部工程进行专检，基础工程和铁塔组立工程对耐张转角塔全部检查，直线塔基础和直线塔进行不低于30％的专检，接地工程和导地线架设工程的抽专率不低于单元工程的30％，各分部工程的专检都要填写专检记录。

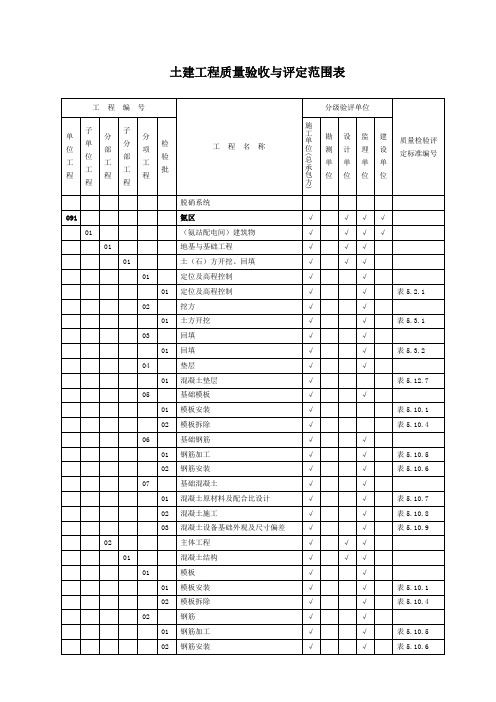

土建工程质量验收与评定范围表工程编号工程名称分级验评单位质量检验评定标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位(总承包方)勘测单位设计单位监理单位建设单位脱硝系统091 氨区√√√√01 （氨站配电间）建筑物√√√√01 地基与基础工程√√√01 土（石）方开挖、回填√√√01 定位及高程控制√√01 定位及高程控制√√表5.2.102 挖方√√01 土方开挖√√表5.3.103 回填√√01 回填√√表5.3.204 垫层√√01 混凝土垫层√表5.12.705 基础模板√√01 模板安装√表5.10.102 模板拆除√表5.10.406 基础钢筋√√01 钢筋加工√√表5.10.502 钢筋安装√√表5.10.607 基础混凝土√√01 混凝土原材料及配合比设计√√表5.10.702 混凝土施工√√表5.10.803 混凝土设备基础外观及尺寸偏差√√表5.10.902 主体工程√√√01 混凝土结构√√√01 模板√√01 模板安装√√表5.10.102 模板拆除√√表5.10.402 钢筋√√01 钢筋加工√√表5.10.502 钢筋安装√√表5.10.6工程名称质量检验评定标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位(总承包方)勘测单位设计单位监理单位建设单位03 混凝土√√01 混凝土原材料及配合比√√表5.10.702 混凝土施工√√表5.10.803 混凝土结构外观及尺寸偏差√√表5.10.902 砌体工程√√01 砌体√√01 砌体√√表5.9.1表5.9.203 装饰装修√√√01 地面√√01 基层√√01 基层√√表5.12.1表5.12.4表5.12.8表5.12.902 面层√√01 面层√√表5.12.12表5.12.13表5.12.1702 抹灰√√01一般抹灰√√01 一般抹灰√√表5.13.102装饰抹灰√√01 装饰抹灰√√表5.13.203 门窗√√01 门窗安装√√01 门窗安装√√表5.14.2～表5.14.704 屋面工程√√√01 屋面√√01 屋面找平层√√01 屋面找平层√√表5.22.102 屋面保温层√√01 屋面保温层√√表5.22.203 屋面卷材防水层√√01 屋面卷材防水层√√表5.22.305 建筑给水、排水工程√√√工程名称质量检验评定标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位(总承包方)勘测单位设计单位监理单位建设单位01 建筑给水、排水工程√√01 给水管道及配件安装√√01 给水管道及配件安装√√表5.25.102 排水管道及配件安装√√排水管道及配件安装√√表5.25.403 雨水管道及配件安装√√雨水管道及配件安装√√表5.25.506 建筑电气√√√01 电气照明安装工程√√01 照明配电箱（盘）安装√√01 照明配电箱（盘）安装√√表5.26.502 电线导管、电缆导管和线槽敷设√√01 电线导管、电缆导管和线槽敷设√√表5.26.1303 电线、电缆穿管和线槽敷线√√01 电线、电缆穿管和线槽敷线√√表5.26.1504 防爆灯具安装√√01 防爆灯具安装√√表5.26.1905 开关、插座安装√√01 开关、插座安装√√表5.26.2206 建筑物照明通电试运行√√01 建筑物照明通电试运行√√表5.26.2302 接地装置安装工程√√01 接地装置安装√√01 接地装置安装√√表5.26.2402 设备基础√√√√01 地基与基础工程√√√√01 无支护土方√√√√01 定位及高程控制√√01 定位及高程控制√√表5.2.102 挖方√√01 土方开挖√√表5.3.103 回填√√01 回填√√表5.3.2工程名称质量检验评定标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位(总承包方)勘测单位设计单位监理单位建设单位04 基础混凝土√√01 混凝土原材料及配合比设计√√表5.10.702 混凝土施工√√表5.10.803 混凝土设备基础外观及尺寸偏差√√表5.10.905 二次灌浆√√01 设备基础二次灌浆√√表6.11.802 防护围堰及废水池01 围堰基础混凝土√√01 混凝土原材料及配合比设计√√表5.10.702 围堰混凝土施工√√表5.10.803 围堰防腐施工√√表5.10.902 废水池基础混凝土√√01 混凝土原材料及配合比设计√√表5.10.702 废水池混凝土施工√√表5.10.803 废水池外观及尺寸偏差√√表5.10.9 03 氨站遮阳棚钢结构01 地基与基础工程√√√√01 无支护土方√√√√01 定位及高程控制√√01 定位及高程控制√√表5.2.102 挖方√√01 土方开挖√√表5.3.103 回填√√01 回填√√表5.3.204 基础混凝土√√01 混凝土原材料及配合比设计√√表5.10.702 混凝土施工√√表5.10.803 混凝土基础外观及尺寸偏差√√表5.10.902 上部结构√√√01 钢结构01 钢结构焊接√√01 钢构件焊接√√表5.11.1工程名称质量检验评定标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位(总承包方)勘测单位设计单位监理单位建设单位02 紧固件连接√√01 普通紧固件连接√√表5.11.302 高强度螺栓连接√√表5.11.403 钢结构零件及部件加工√√01 钢结构零件及部件加工√√表5.11.504 钢构件（屋架、桁架）组装√√01 钢构件（屋架、桁架）组装√√表5.11.1005钢构件（墙架、檩条、支撑系统）组装√√01钢构件（墙架、檩条、支撑系统）组装√√表5.11.1206 钢构件（钢梯、平台及栏杆）组装√√01 钢构件（钢梯、平台及栏杆）组装√√表5.11.1307 钢构件预拼装工程√√01 钢构件预拼装√√表5.11.1408 钢构件（单层）安装√√01 钢构件（单层）安装√√表5.11.1509 钢构件（墙架、檩条）安装√√01 钢构件（墙架、檩条）安装√√表5.11.1810 压型金属板工程√√01 压型金属板√√表5.11.2111 金属结构防腐√√01 防腐涂料涂装√√表5.11.2212 金属结构防火√√01 防火涂料涂装√√表5.11.23。

4 质量验收及评定范围4.0.1质量验收及评定范围主要包含四部分内容：工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。

表4.0.1-1及表4.0.1-2为火力发电厂土建工程质量验收及评定范围的基本模式。

4.0.2火力发电厂土建工程质量验收应划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批。

火力发电厂土建工程质量评定仅对单位工程进行。

4.0.3单位工程项目划分的原则：基本按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。

建筑规模较大的单位工程，可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。

4.0.4分部工程项目划分的原则：基本按建筑物或构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。

附属工程或非生产建筑单位工程参照表4.0.1-2的原则划分。

4.0.5分项工程划分的原则：建筑物或构筑物工程基本按主要工种或材料、施工工艺、设备类别等工程划分；建筑设备安装工程一般按用途、种类及设备组别等划分；分项工程可由一个或若干检验批组成。

4.0.6检验批的划分原则：按同一的生产条件或工艺、工序阶段或按规定的方式汇总，由一定数量样本组成的检验体，可根据施工及质量控制和专业验收需要按楼层、施工区段、变形缝等进行划分。

4.0.7木结构和智能建筑工程及水消防工程外的特殊消防工程，在工程实际使用时，应根据国家有关标准规定，按本部分质量验收及评定范围划分的原则增列。

4.0.8各工程均应按照表4.0.1-1及表4.0.1-2的基本模式，结合工程具体情况，制定工程项目的质量验收及评定范围。

质量验收及评定范围表可由承建工程的施工单位编制，监理单位审查，建设单位确认。

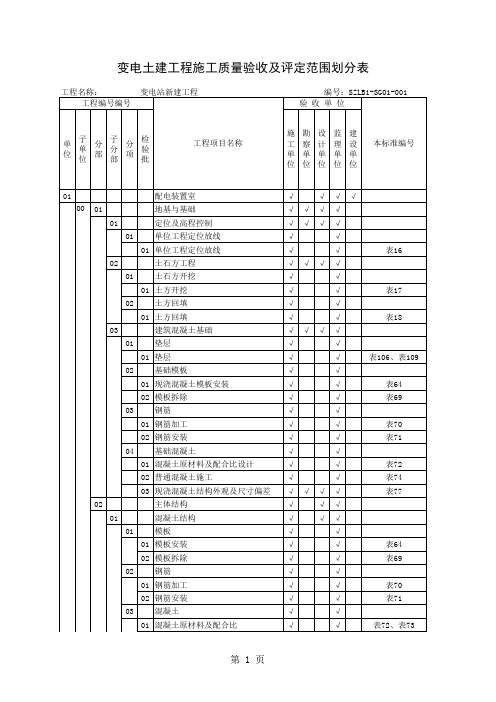

表4.0.1-1 质量验收及评定范围表表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）。

附件一:110kV~1000kV变电（换流）站土建工程施工质量验收及评定统一表式国家电网公司二○○八年五月目次编制说明表格填写说明质量验收及评定范围表说明变电站质量验收及评定范围（标准表）换流站质量验收及评定范围（标准表）一、检验批验收及工程评定统一表式1. 检验批标准表样及附件表2. 分项工程质量验收记录表3. 分部（子分部）工程质量验收记录表4. 单位（子单位）工程质量验收记录及评定表5. 通用建筑部分5.2 单位工程定位放线5.3 土石方与基坑工程5.4 地基处理与桩基工程5.5 地下建筑防水工程5.6 砌体工程5.7 混凝土结构工程5.8 钢结构工程5.9 地面与楼面工程5.10 抹灰工程5.11 门窗工程5.12 吊顶工程5.13 轻质隔墙工程5.14 饰面板（砖）工程5.15 幕墙工程5.16 涂饰工程5.17 裱糊工程5.18 装饰装修细部工程5.19 屋面工程5.20 建筑给水与排水工程5.21 建筑电气工程5.22 通风与空调工程5.23 电梯工程6 屋外配电装置土建工程6.2 构架6.3 基础与设备支架6.4 电缆沟道与直埋电缆排管6.5 独立避雷针7 水工建（构）筑物工程7.2 水池7.3 水泵房下部结构7.4 沉井8 屋外附属工程8.2 站内外道路工程8.3 护坡工程9 附录附录B 预埋件制作、安装质量标准附录C 钢筋焊接接头质量标准附录D 混凝土强度评定标准附录E 钢结构焊缝内部质量检测以及高强螺栓连接副紧固质量检测标准二、补充检验批记录表编制说明本表式为国家电网公司企业标准《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）的配套使用表式。

本表式适用于110kV～1000kV变电（换流）站土建工程（包括新建、扩建、改建）施工质量检查、试验、验收和单位工程质量评定，相应电压等级的开关站、串补站土建工程遵照使用。

110kV以下变电（换流）站等土建工程的施工质量检查、验收和单位工程质量评定，可参照使用。
