阀门型号意义

【阀门型号】具体含义大汇总，收藏备用！最近发现好多人不知道阀门型号的字母的含义?认为想要知道阀门型号的具体含义非常的困难，其实不然，下面就让小阀教大家快速弄清阀门型号的含义吧!第一步：了解阀门型号的表示方法第二步：阀门型号表示的基本常识有时为了方便某些单元就直接略过了，比如最常见的2单元驱动方式代号，还有6单元压力代号，7单元阀体材料代号。

那该如何判断呢?若没有“-”就表示略过了6单元、7单元。

比如Z43F，这就是略过了6单元，7单元。

若“-”前面是四位的话就表示略过2单元驱动方式代号，若“-”前面是五位的话就表示是正常的。

第三步：根据阀门型号查找代号的含义根据具体的阀门型号来一个一个的查找阀门型号数字、字母所表示的含义。

下面给出阀门代号的含义图。

通过这三步相信大家都能很轻松的知道阀门型号的具体含义吧!回顾一下：阀门的标识和型号的含义，从最基本的知识教你认识阀门阀门的初学者总是误认为水龙头是阀门。

实则非也，水龙头严格意义上属于卫浴系列的。

阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。

经过整理，下面将阀门型号具体的意思逐一给阀友们剖析。

一、分类按动力分1自动阀门依靠介质自身的力量进行动作的阀门。

如止回阀、减压阀、疏水阀、安全阀等。

2驱动阀门依靠人力、电力、液力、气力等外力进行操纵的阀门。

如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。

按结构特性分1截门形:关闭件沿着阀座中心线移动。

2闸门形:关闭件沿着垂直于阀座的中心线移动。

3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。

4旋启形:关闭件围绕阀座外的一个轴旋转。

5蝶形:关闭件是圆盘，围绕阀座内的轴旋转。

6滑阀形：关闭件在垂直于通道的方向上滑动。

按用途分1开断用:用来切断或接通管路介质。

如截至阀、闸阀、球阀、旋塞阀等。

2调节用:用来调节介质的压力或流量。

安全阀型号中字母的代表意义例子一：A28H-16CA;安全阀2;外螺纹连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力C;碳钢/WCB(阀体材质)例子二：A48H-16QA;安全阀4;法兰连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力Q;球墨铸铁(阀体材质)Y代表硬质合金没有错,H应该是合金钢,密封材质如果是不锈钢的话基本上阀体也都是不锈钢的,所以这样的密封材质都用W来表示,W;表示为本体(阀体)材质密封,还有铜安全阀很多密封材质表示也是W,比如铜安全阀型号A27W-10T和不锈钢安全阀型号A21W-16P,这两个型里的密封面材质表示都是W,但是材质就不一样了,一个表示是铜,一个表示是不锈钢,这个可以在型号里最后一个表示阀体材质的字母中看出来,T表示为铜合金,P表示为不锈钢,还有R也是表示为不锈钢!!!注:阀门的密封面或衬里材料代号如下:T:铜合金H:合金钢D:渗氮钢P:渗硼钢Y:硬质合金B:巴比特合金SM:石墨X:橡胶J:衬胶N:尼龙塑料F:氟塑料(四氟)W:阀体直接加工(本体材质)双弹簧微启式3全启式8不封闭微启式7带控制机构全启式6全启式2单杠杆角形微启式5杠杆双杠杆全启式4先导式9四、阀座密封面材料代号阀座密封面材料代号阀座密封面材料代号铜合金T渗氨钢D橡胶X渗硼钢P尼龙塑料N硬质合金Y合金钢耐酸或不锈钢H阀体本体加工W 锡基轴承合金（巴氏合金）B注：当阀座和阀办密封面材料不同时，用低硬度材料代号。

五、安全阀公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。

如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。

六、安全阀阀体材料代号阀体材料代号阀体材料代号灰铸铁H碳素钢C球墨铸铁Q铬钼合金钢I铬镍钛钢P铬钼钒合金钢V注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

标准阀门型号编制方法阀门型号编制组合排列形式类型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式其它电动阀：“B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀；“W”低压表示卧式安装。

“HD”表示止回蝶阀；“GD”表示高真空截止阀。

“D”表示低温阀。

材质：1）C4 C6表示耐浓硝酸的新钢种。

2）TI表示耐剧腐蚀的工业钝钛。

3）N表示铝铌铜氮钢。

4）RL表示超低碳的不锈钢。

水力控制阀二、电缆型号编制方法油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。

每一数字表示所采用的主要材料和意义见下表。

交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“YJ”为首位，其余各项型号编制及字母含义如下：注：*铜导体代号字母“T”一般省略。

S-加铜丝屏蔽时。

铜芯交联聚乙烯绝缘氯乙烯护套电力电缆铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆主要型号及名称见下表。

聚氯乙烯绝缘聚氯乙烯护套电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：注：铜导体代号字母“T”一般省略。

例如：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆铝芯聚氯乙烯绝缘聚氯乙烯护套粗钢带铠装电力电缆控制电缆、信号电缆线芯数×线芯截面（毫米2）控制电缆型号编制及字母表示注：*铜芯代表字母“T”型号中一般略写。

电缆型号及名称见下表。

阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

1、阀门类型代号
当阀门还具有其它功能作用或带有其他特异结构时，在阀门类型代号前加注一个汉语拼音字母，按下表的规定。

2、传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

3、连接形式
4、结构形式
阀门的结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五、密封副材料
六、公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。

七、阀体材料
PL50-1.6RF （其中PL是指板式平焊钢制管法兰50是指公称通径DN50 1.6是指公称压力PN1.6 RF是指法兰密封面型式是突面）。

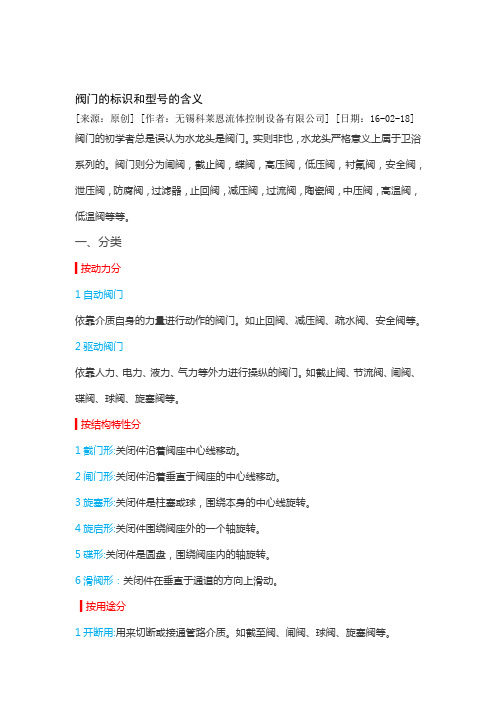

阀门的标识和型号的含义[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-02-18] 阀门的初学者总是误认为水龙头是阀门。

实则非也，水龙头严格意义上属于卫浴系列的。

阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。

一、分类▍按动力分1自动阀门依靠介质自身的力量进行动作的阀门。

如止回阀、减压阀、疏水阀、安全阀等。

2驱动阀门依靠人力、电力、液力、气力等外力进行操纵的阀门。

如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。

▍按结构特性分1截门形:关闭件沿着阀座中心线移动。

2闸门形:关闭件沿着垂直于阀座的中心线移动。

3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。

4旋启形:关闭件围绕阀座外的一个轴旋转。

5碟形:关闭件是圆盘，围绕阀座内的轴旋转。

6滑阀形：关闭件在垂直于通道的方向上滑动。

▍按用途分1开断用:用来切断或接通管路介质。

如截至阀、闸阀、球阀、旋塞阀等。

2调节用:用来调节介质的压力或流量。

如减压阀、调节阀。

3分配用:用来改变介质的流向，起分配作用。

如三通旋塞、三通截止阀等。

4止回用:用来防止介质倒流。

如止回阀。

5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。

如安全阀、事故阀。

6阻气排水用:留存气体，排除凝结水。

如疏水阀。

▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。

2电动阀门:借助电力来操纵的阀门。

3气动阀门:借助压缩空气来操纵的阀门。

4液动阀门:借助水、油等液体，传递外力来操纵的阀门。

▍按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门。

2低压阀:公称压力小于16公斤/厘米2的阀门。

3中压阀:公称压力25－64公斤/厘米2的阀门。

4高压阀:公称压力100－800公斤/厘米2的阀门。

5超高压:公称压力达到或大于1000公斤/厘米2的阀门。

阀门型号的表示方法阀门产品型号表示方法由七个单元组成，用来表示阀门类别、传动方式、连接形式、结构形式、密封面或衬里村料、公称压力及阀体材料。

1.阀门型号各单元表示意义第七单元表示材料 第五单元表示阀座密封或衬里材料（1）第一单元——阀门类型表示法（见表8—1） 表8—1 阀门类型表示法分别加注代号“D ”、“B ”和“W ”。

（2）第二单元——传动方式表示法（见表8-2）表8-2 传动方式表示法注1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。

注2.对于气动或液动：常开式用6K 、7K 表示；常闭式用6B 、7B 表示；气动带手动用6s 表示；防爆电动用9B 表示。

（3）第三单元——连接形式表示方法表8-3 连接形式表示法 表8-4 闸阀结构形式表示方法表8-5 截止阀和节流阀结构形式表示法表8-7 蝶阀结构形式表示法表8-10 止回阀和底阀结构形式表示法（5）第五单元——阀座密封面或衬里材料表示法（见表8-14）表8-14 阀座密封面或衬里材料表示法注1.有*记号的材料代号是过去曾用过的代号注2.由阀体直接加工的阀座密封面材料代号用“W”表示。

注 3.当阀座和阀瓣（闸板）密封面材料不同时，用低硬密度材料代号表示（隔膜阀除外）。

（6）第六单元——公称压力表示法公称压力直接用压力数值表示，并用短横线与前五个单元分开。

（7）第七单元——阀体材料表示法（见表8-15）表8-15 阀体材料表示法阀体材料代号阀体材料代号阀体材料代号注1.有*记号的材料代号是过去曾用过的材料代号。

注2.对于PN≦1.6MPa的灰铸铁阀体和PN≧2.5MPa的碳素钢阀体，则省略本单元。

2.阀门型号的举例阀门产品的名称统一按传动方式、连接形式和结构形式三项确定，现举例如下：（1）Z944W——1.0型，表明电动机驱动，法兰连接，明杆平行式双闸板，密封面由阀体直接加工，公称压力为1.0MPa，阀体为灰铸铁的闸阀。

阀门的型号编制及意义阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

1：阀门的型号编制阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti的材料）；型号编制如表1所示。

一单元：类型代号：类型代号用汉语拼音字母表示。

二单元：传动方式代号：传动方式代号用阿拉伯数字表示。

注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。

三单元：连接形式代号：四单元：结构形式代号：结构形式代号用阿拉伯数字表示，如表5--14所示：五单元：阀座密封面或衬里材料代号：阀座密封面或衬里材料代号用汉语拼音字母表示，注：由阀体直接加工密封面材料用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号（隔膜阀除外）。

六单元：公称压力代号：公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

用于电站工业的阀门，当介质最高温度超过530＇C时，其数值是以兆帕（MPa）为单位的工作压力值的10倍。

七单元：阀体材料代号：阀体材料代号用汉语拼音字母表示，如表16所示：PN小于1.6MP a的铸铁和PN大于2.5MPa的碳素钢阀体省略本代号。

阀门的代号识别及阀门型号的意义
管道系统中的阀门按其结构特点可分为闸阀（代号为Z）、截止阀（代号为J）、蝶阀（D）、节流阀（L）、止回阀（H）、减压阀（Y）、疏水阀（S）、安全阀（A）、隔膜阀（G）、旋塞阀(X)、球阀（Q）等。

按压力可分为低压阀（p<1.6MPa）、n中压阀（p=2.5、4.0、6.4MPa）、高压阀（10MPa< p <100MPa）、nn超高压阀（p>100MPa）。

根据机标JB-308-74规定，国产的
n阀门都有一个特定的型号。

阀门的型号由7个单元组成，分别依次代表阀门的类别、驱动方式、连接型式、结构形式、
密封圈衬里材料、公称压力和阀体材料。

一般阀门的识别方法是：1）阀门的类别、驱动方式和连接型式可按阀门的外
形加以识别。

2）阀门的公称直径、公称压力或工作压力、
工作温度以及介质流动方向，可从阀体上的制造厂标牌确定。

阀门型号的意义见表138-142
1.1
表1阀门的类别代号
表2阀门驱动方式代号
表3阀门连接型式代号：
表4阀门结构型式代号
表5阀座密封或衬里材料代号
阀门公称压力系列a)在阀门的型号中，公称压力代号直接用公称压力的数值（压2（或表示，并用短线与阀座密封或0.1MPa）力单位为kg/cm、10、2.5、6衬里材料）代号隔开。

阀门的公称压力为1、2）等（0.1MPa、160、200320 kg/cm、16、25、4064、100、℃时，标示出工作温度，标示等级。

当介质工作温度≥ 450143
10所得值的整数。

见表的数值为温度值除以阀体材料代号
表6。

阀门型号表示方法（JB 308－75） 1、阀门型号各单元表示的意义：阀体材料公称压力阀座密封面或衬里材料结构形式连接形式传动方式阀门类型2、第一单元―――阀门类型表示方法：注：用于低温（低于－４０℃ )、保温（带加热套）和带波纹管的阀门，应在类型代号前分别加注代号“D“、“B“和“W“。

3、第二单元――传动方式表示方法：注：用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。

4、第三单元――连接形式表示方法４、第三单元――结构形式表示方法（Ａ）闸阀结构形式表示方法(B)截止阀、柱塞阀和节流阀结构形式表示方法(C) 球阀结构形式表示方法（D）蝶阀结构形式表示方法注：垂直板三百杆式用IS表示（E）隔膜阀结构形式表示方法（F）旋塞阀结构形式表示方法（G）止回阀和底阀结构形式表示方法（H）安全阀结构形式表示方法（J）疏水阀结构形式表示方法6、第五单元――阀座密封面或衬里材料表示方法注：1、由阀体直接加工的阀座密封面材料代号用“W“表示。

2、当阀座和闸板密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

7、第六单元――公称压力表示方法公称压力用压力数值（MPA数值的十倍）表示，并用短横线与前五个单元分开。

8、第七单元――阀体材料表示方法注：对于PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，则省略本单元。

9、阀门型号举例J11T－16K：截止阀，内螺纹连接，直通式，銅合金密封面，公称压力为PN1.6MPA，阀体材料为可锻铸铁。

Z44W－16C：闸阀，法兰连接，明杆，平行式双闸板，由阀体直接加工的密封面，公称压力PN1.0MPA，阀体材料为可锻铸铁。

A47H－16C：安全阀，法兰连接，不密封，代扳手弹簧微启式，合金钢密封面，公称压力PN1.6MPA，阀体材料为碳素钢。

10、截止阀注：公称通径系列DN （mm):8,10,15,20,25,32,40,50,65,80,100,125,150.11、闸阀注：公称通径系列：15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700.12、球阀注：公称通径系列：15,20,25,32,40,50,65,80,100,150,200.13、止回阀注：公称通径系列：15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600. 14.疏水器注：ＣＳ15H-16型疏水器最大工作压力差又分为0.35 ,0.85, 1.2, 1.6.文档已经阅读完毕，请返回上一页！。

各类阀门型号含义[1]各类阀门型号含义各类阀门结构形式阀门的其它参数电动阀: “B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀门型号:阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀;“W”低压表示卧式安装。

“HD”表示止回蝶阀;“GD”表示高真空截止阀。

“D”表示低温阀。

材质:1)C4 C6表示耐浓硝酸的新钢种。

2)TI表示耐剧腐蚀的工业钝钛。

3)N表示铝铌铜氮钢。

4)RL表示超低碳的不锈钢。

阀门型号编制组合排列形式类型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式电动阀: 阀门型号:其它“B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀;“W”低压表示卧式安装。

“HD”表示止回蝶阀;“GD”表示高真空截止阀。

“D”表示低温阀。

材质:1 )C4 C6表示耐浓硝酸的新钢种。

2)TI表示耐剧腐蚀的工业钝钛。

3)N表示铝铌铜氮钢。

4)RL表示超低碳的不锈钢。

水力控制阀二、电缆型号编制方法电力电缆型号含义线芯数×线芯截面(毫米2)+中性线芯(用“1”表示)×中性线芯截面(毫米2)油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下:注:a.数字涵义详见以下附表。

b.铜芯代表字母T一般省略不写。

例如: 铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。

每一数字表示所采用的主要材料和意义见下表。
